- 「サイリスタの整流回路」と「ダイオードの整流回路」の違いが説明できない
- 制御角αが何度のとき電圧が最大で、何度のとき最小になるか即答できない
- 「転流」「還流ダイオード」という用語が出た瞬間に頭が止まる
- サイリスタがダイオードと違う点:「ゲート信号で点弧タイミングを制御できる」
- 制御角αと平均出力電圧Vdの関係式(単相・三相それぞれ)
- 転流(コミュテーション)の仕組み
- 還流ダイオード(フリーホイールダイオード)がなぜ必要か
- 試験の計算問題パターン(α指定でVdを求める)
ダイオード整流回路は「交流を直流に変換するだけ」で出力電圧を制御できません。一方、サイリスタ整流回路(位相制御整流)は出力電圧を自在に調整できるため、直流電動機の速度制御・直流送電・電気炉など大電力用途の主役です。電験三種の機械科目・パワエレ分野で毎年出題されるテーマです。
目次

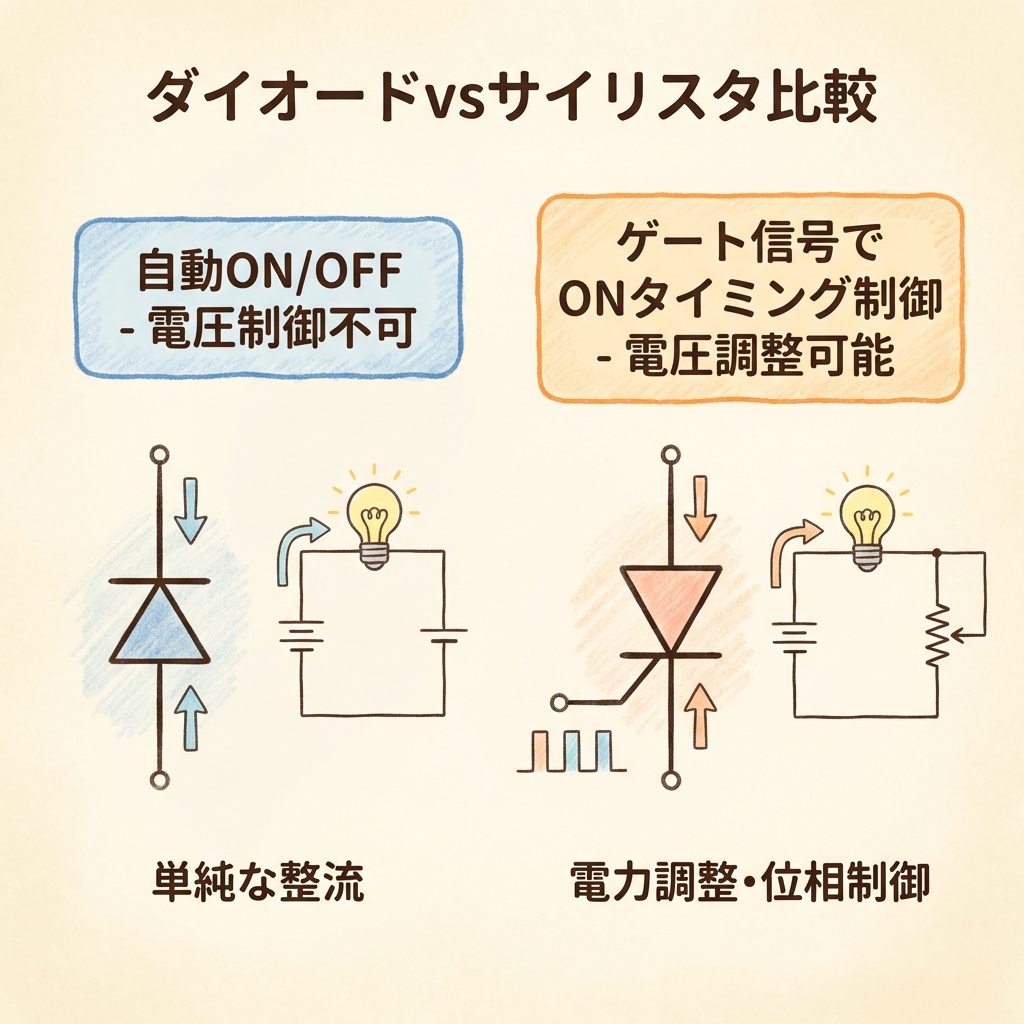

まず確認:サイリスタはダイオードの「ゲート付き」版
位相制御を理解するには、サイリスタがダイオードと何が違うかを押さえることが出発点です。
ダイオード
- 順方向電圧がかかれば自動的にON
- 逆方向電圧でOFF
- ターンONのタイミングを制御できない
- 整流はできるが電圧調整は不可
サイリスタ(SCR)
- 順方向電圧 + ゲート信号でON
- ゲート信号のタイミングで点弧を制御
- ターンONを交流波形上の任意の位相で行える
- 整流しながら出力電圧を調整できる
ダイオードは「ICカードを近づければ自動で開く改札」。サイリスタは「係員がボタンを押した瞬間だけ開く手動改札」。係員(制御回路)がボタンを押すタイミング(制御角α)を変えることで、通す電流量(出力電圧)をコントロールできます。
【図解でスッキリ】サイリスタ(SCR)とは?「ゲート付き改札」で電流をON/OFF制御! →

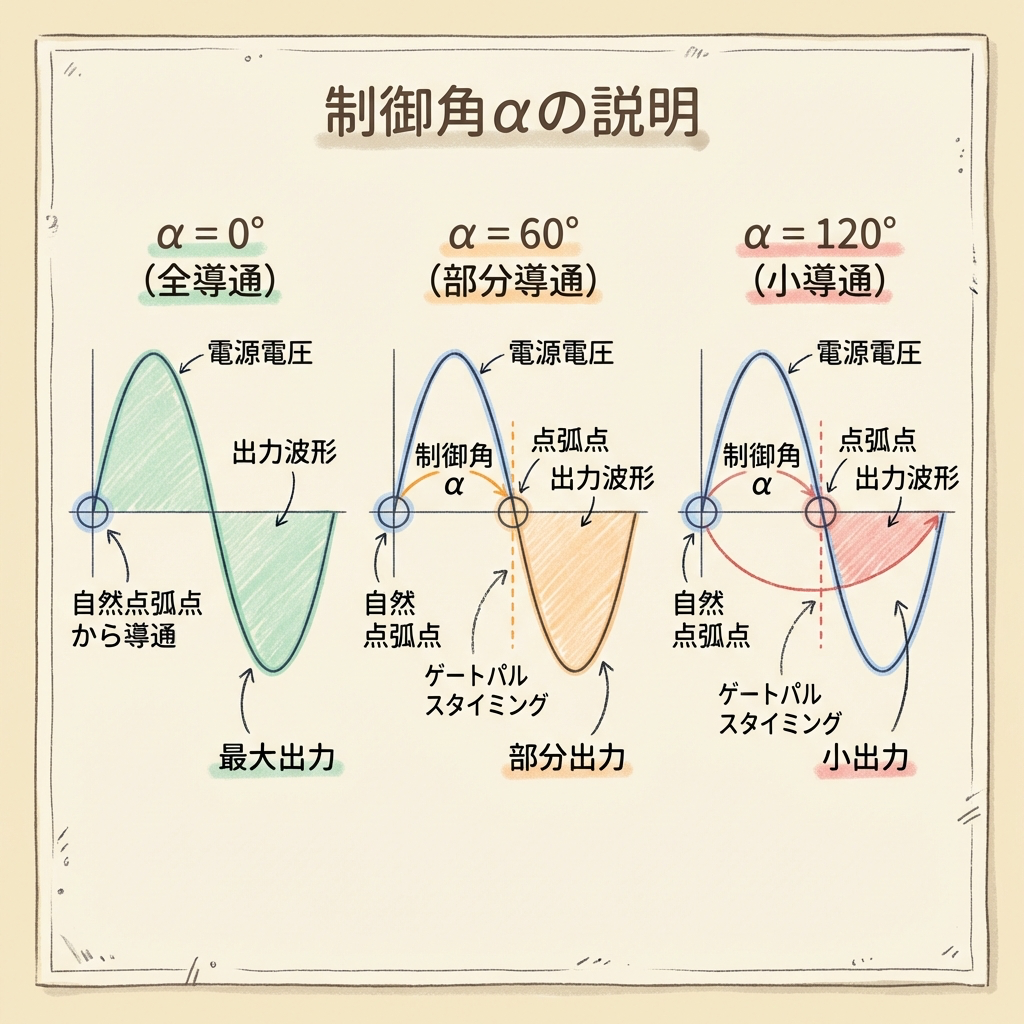

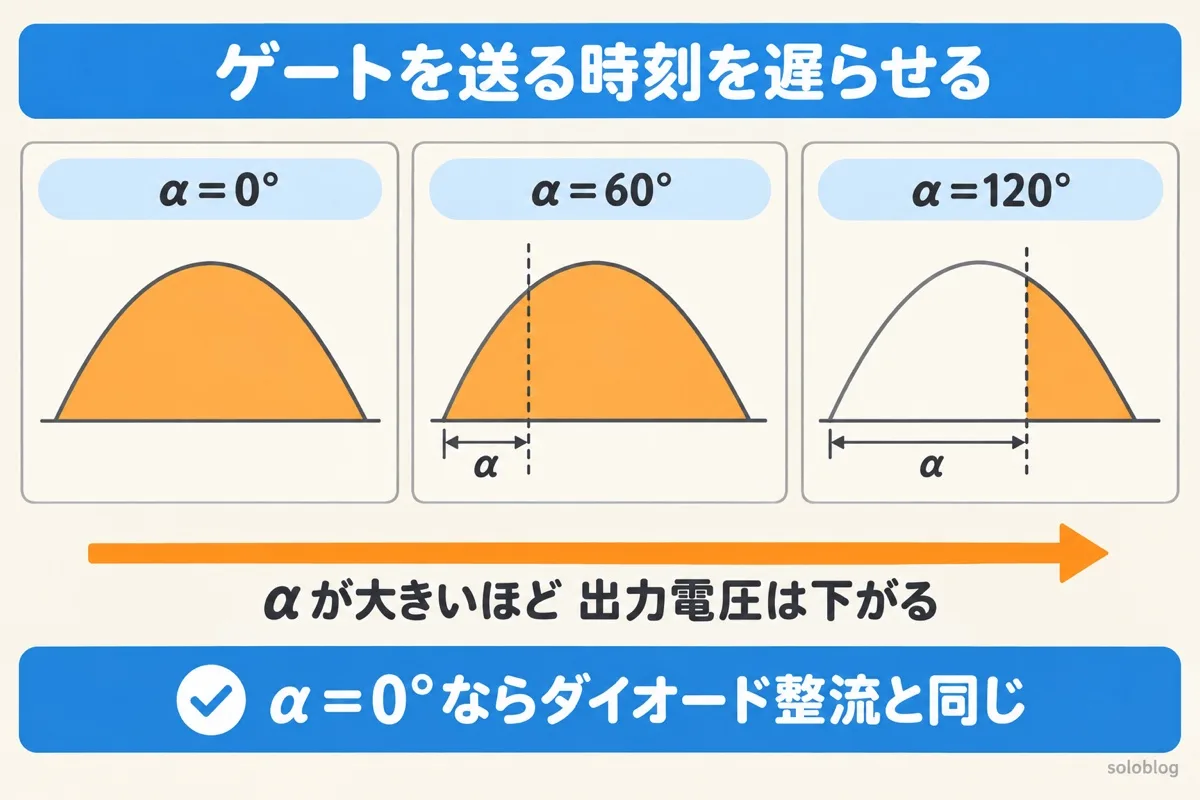

位相制御の基本:制御角αとは何か
「制御角α(アルファ)」とは、交流電圧の自然点弧点(ゼロクロス点)からゲート信号を送るまでの位相遅れ角のことです。
| 制御角 α | 点弧タイミング | 出力電圧 Vd | 状態 |
|---|---|---|---|
| α = 0° | ゼロクロスと同時 | 最大(ダイオード整流と同じ) | ✅ フル導通 |
| 0° < α < 90° | 正の半サイクルの途中 | 最大より小さい正の値 | 部分導通 |
| α = 90° | 電圧のピーク位置 | 単相半波:Vd ≈ 0 | 半分導通 |
| α > 90° | 負の半サイクルに突入後 | 負の値も含む(逆変換動作) | 逆変換領域 |
試験では「制御角α」「点弧角α」「遅れ角α」「firing angle」など複数の呼び方が出ます。すべて同じ量を指します。「自然点弧点からの遅れ位相角」と覚えておけばどの表現でも対応できます。

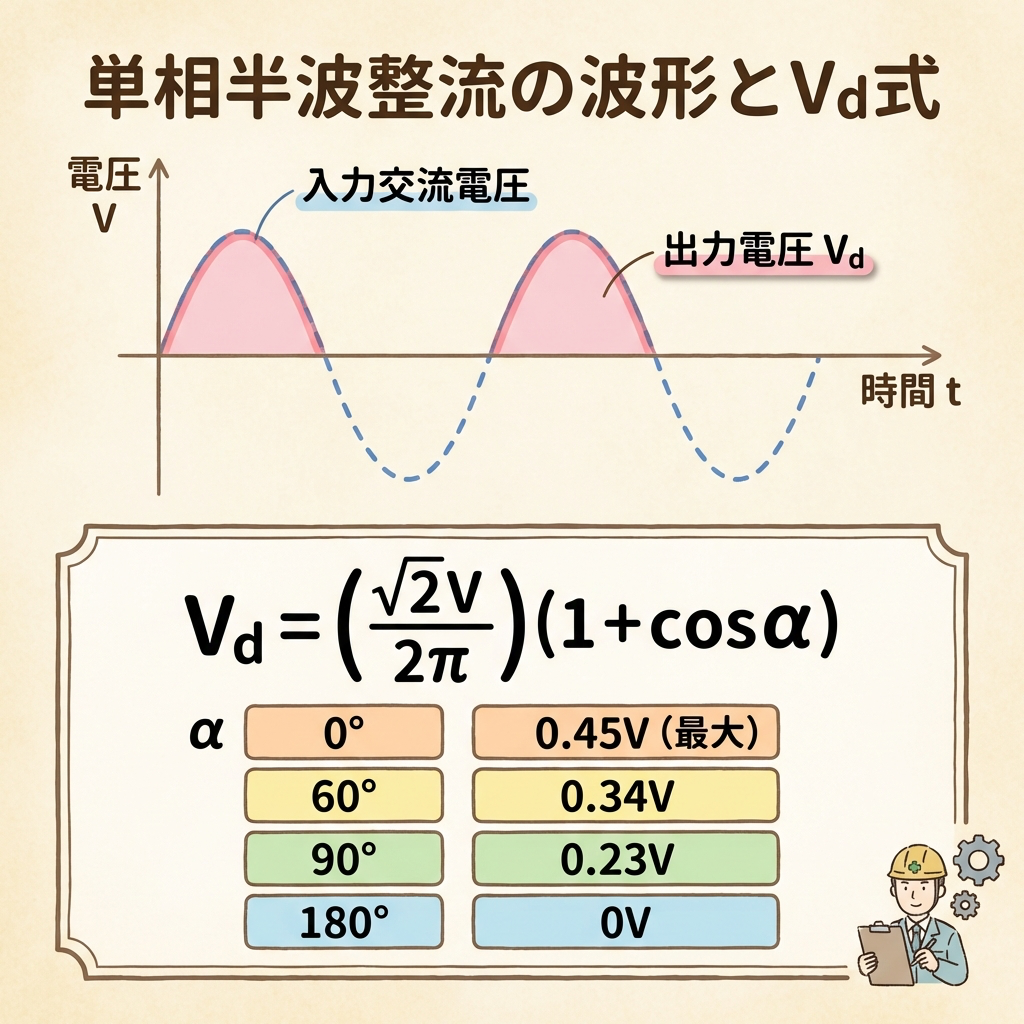

単相半波整流回路:出力電圧の式と計算例
最もシンプルな単相半波整流回路でαとVdの関係を導きます。
α:制御角 [rad または °]
α = 0° のとき Vd = √2V/π(最大。ダイオード半波整流と同じ)
α = 180° のとき Vd = 0(完全遮断)
交流実効値 V = 100 V、制御角 α = 60° の単相半波サイリスタ整流回路の平均出力電圧 Vd を求めよ。
cos 60° = 0.5
Vd = (√2 × 100) / (2π) × (1 + cos 60°)
= (100√2) / (2π) × (1 + 0.5)
= (100√2) / (2π) × 1.5
= 150√2 / (2π)
= 150 × 1.414 / 6.283
≈ 33.8 V
Vd(max) = √2 × 100 / π = 141.4 / 3.14 ≈ 45.0 V。α = 60° では最大の 33.8/45.0 ≈ 75% になっている。
【完全図解】なぜ整流にダイオードブリッジを使うのか?|半波・全波・ブリッジ整流の違いを「水車」で理解する →

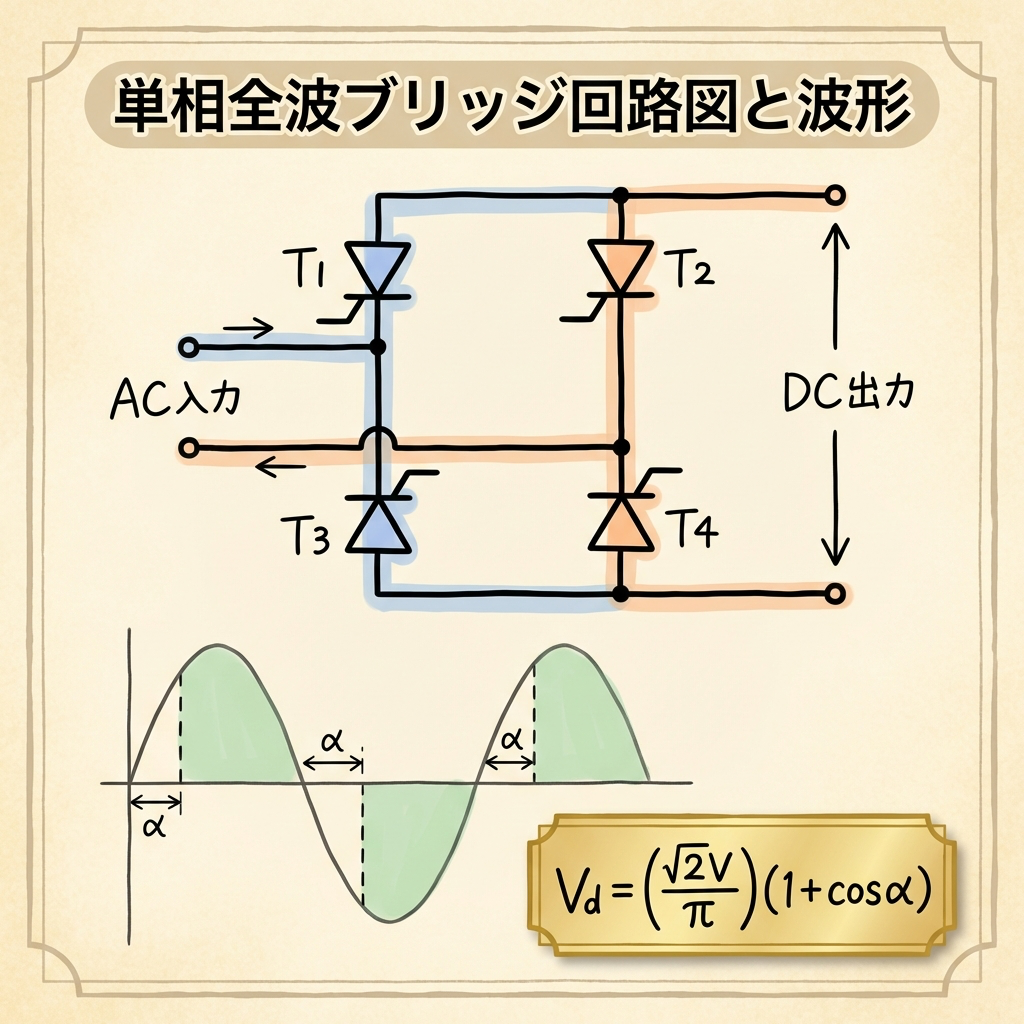

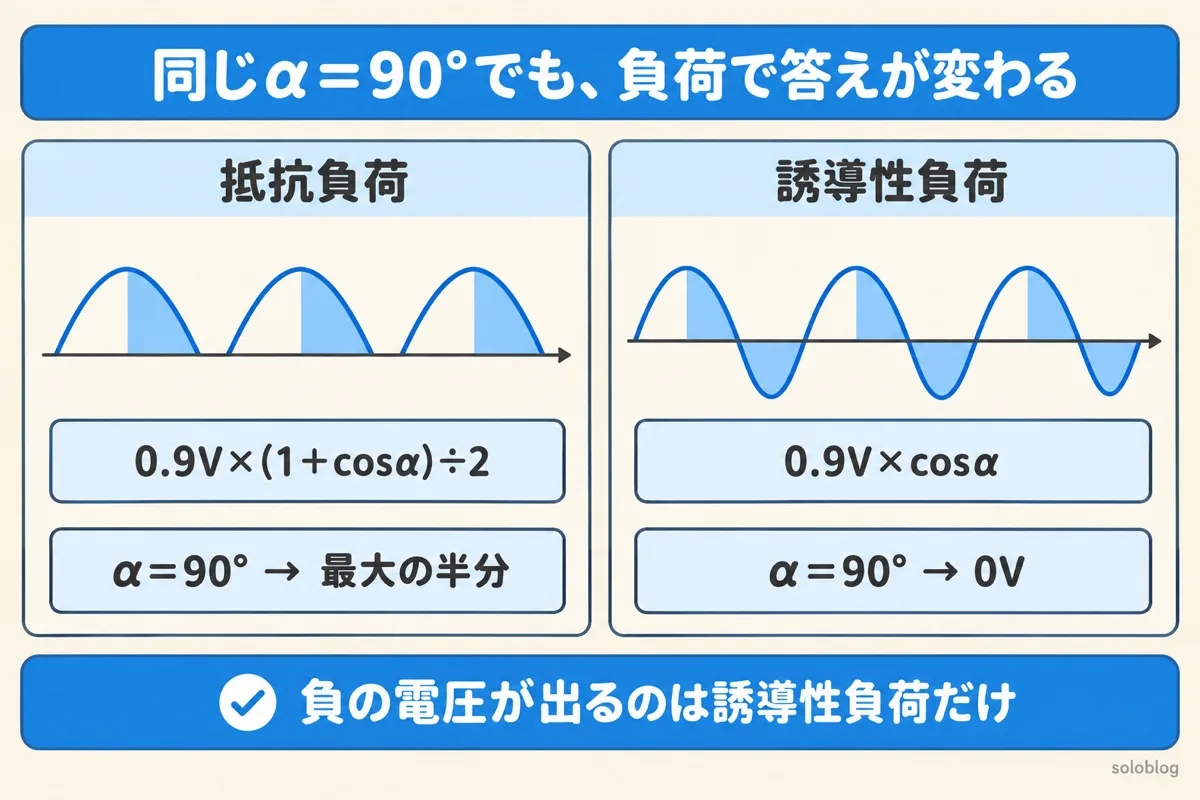

単相全波ブリッジ整流回路:正負両半波を使う
実用的な回路では4個のサイリスタを使ったフルブリッジ(単相全波)構成が多く使われます。正の半波も負の半波も使うため、半波より出力電圧が大きく脈動も小さくなります。
α = 90° のとき:Vd = 0
α = 180° のとき:Vd = −2√2V/π(逆変換動作)

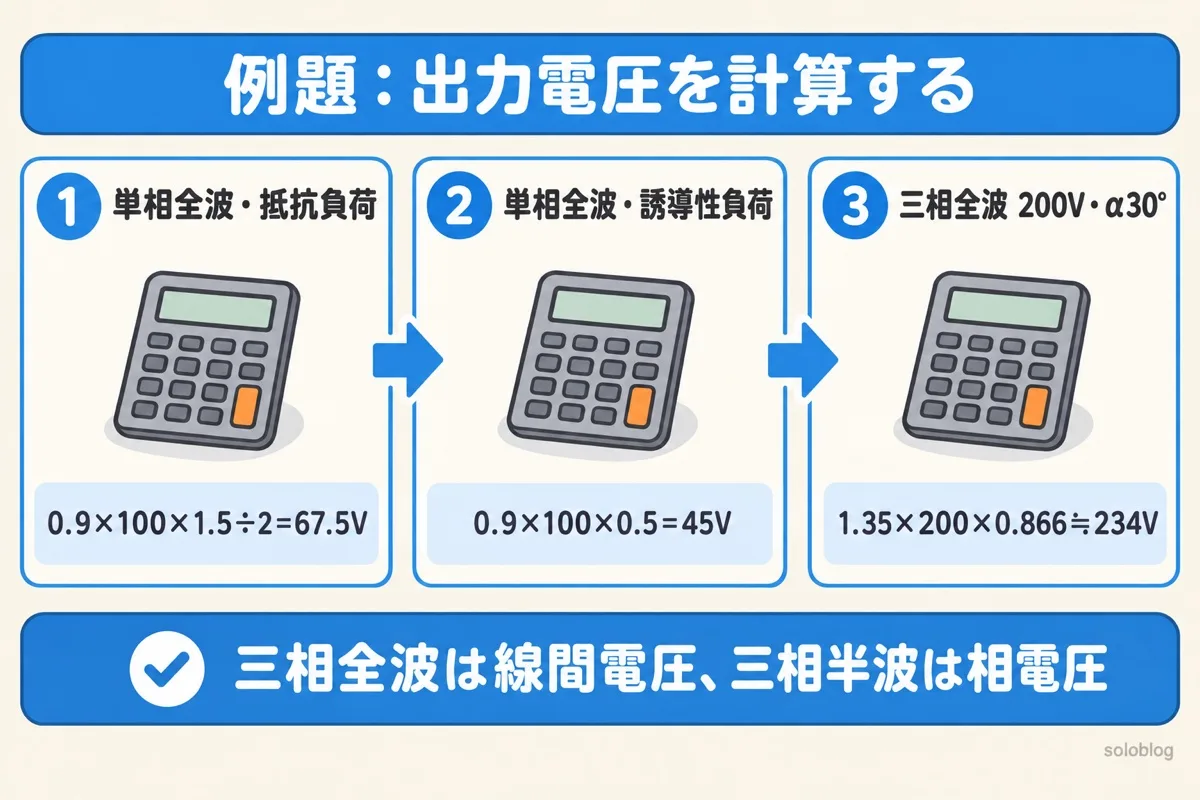

交流実効値 V = 100 V、制御角 α = 60° の単相全波ブリッジ整流回路の平均出力電圧 Vd を求めよ。
Vd = (√2 × 100 / π) × (1 + cos 60°)
= (100√2 / π) × (1 + 0.5)
= (100 × 1.414 / 3.14) × 1.5
= 45.0 × 1.5
= 67.5 V
(α = 0° の最大値 90V の 75%。半波の 33.8V のちょうど2倍になっている)
全波の式は半波の式のちょうど2倍です。正の半波と負の半波の両方を整流するため、平均電圧が2倍になります。試験では半波の式を覚えておいて「全波は×2」と覚えるのが効率的です。

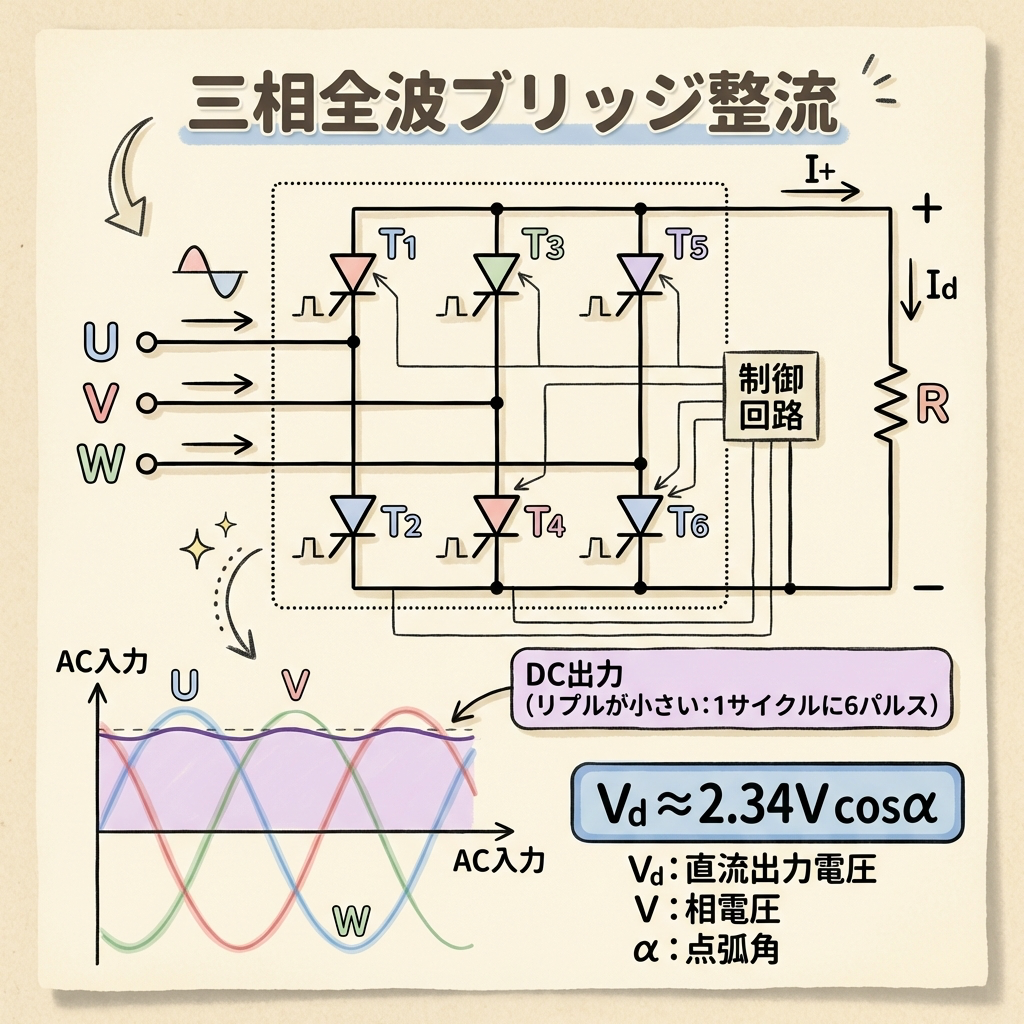

三相整流回路:大電力用途の主役
大電力用途(直流電動機の速度制御・電気炉・直流送電)では三相サイリスタ整流が使われます。三相のため脈動が小さく、効率が高い。
単相は (1 + cos α) の形でしたが、三相は cos α の形になります。これは三相の自然点弧点が位相30°(π/6)のところにあるためです。α = 0° のとき cos 0° = 1 で最大、α = 90° のとき cos 90° = 0 で出力ゼロ、α > 90° で負の値(逆変換)になります。
三相交流の線間電圧実効値 V = 200 V(相電圧 Vp = 200/√3 ≈ 115.5 V)のとき、制御角 α = 30° の三相全波サイリスタ整流回路の平均出力電圧 Vd を求めよ。
Vd = 2.34 × Vp × cos α
= 2.34 × 115.5 × cos 30°
= 2.34 × 115.5 × 0.866
= 2.34 × 100.0
≈ 234 V
【電験三種・理論】三相交流とは?|単相との違いと「3本の電線」の秘密を完全図解 →

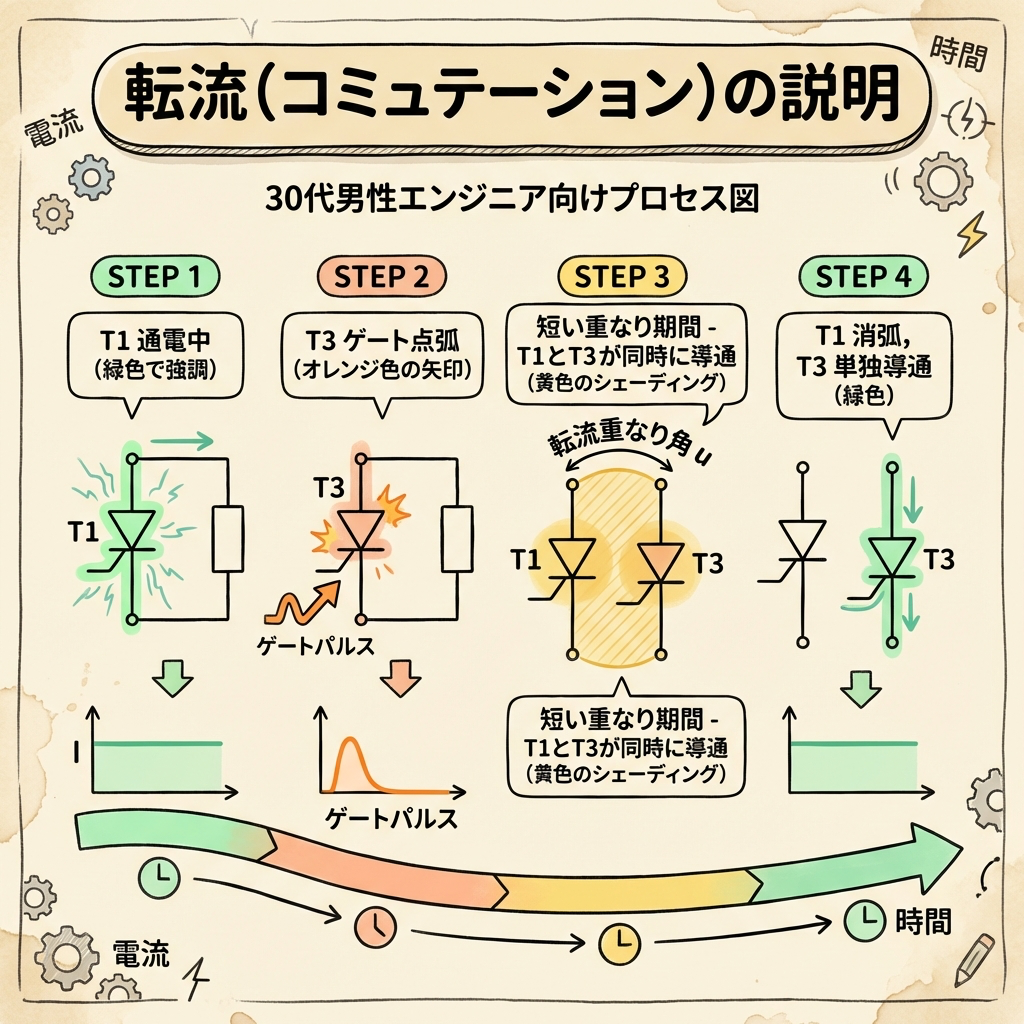

転流(コミュテーション)とは何か
「転流」は試験の穴埋め・正誤問題で頻出の用語です。サイリスタ整流回路に特有の現象です。
転流の定義
転流(commutation)とは、電流がある素子から別の素子へ移り変わる現象のことです。三相整流回路で次のサイリスタに点弧信号が送られると、電流が現在導通中のサイリスタから次のサイリスタへ「乗り換え」します。
交流電源の電圧変化によって自然に転流が起こる。交流電源がある場合は常に自然転流。サイリスタ整流回路の通常動作。
直流電源(電源がない)系統でサイリスタをOFFさせるために、外部から逆電圧を印加して電流を強制的に切る。インバータなどで使用。
転流重なり角(オーバーラップ角)
実際の回路では、配線のインダクタンスがあるため、転流は瞬間的に完了しません。転流中は2つのサイリスタが同時に導通する「重なり」の期間があります。この期間を転流重なり角u(またはγ)といいます。
品質保証の現場で「インバータ駆動の電動機が出す高調波ノイズ」が問題になることがあります。この高調波の一因が転流重なり角です。転流中は電源電圧がわずかに歪むため(ノッチ)、精密機器の近くでは影響が出ることがあります。試験知識が現場の「なぜノイズが出るのか」の説明につながります。

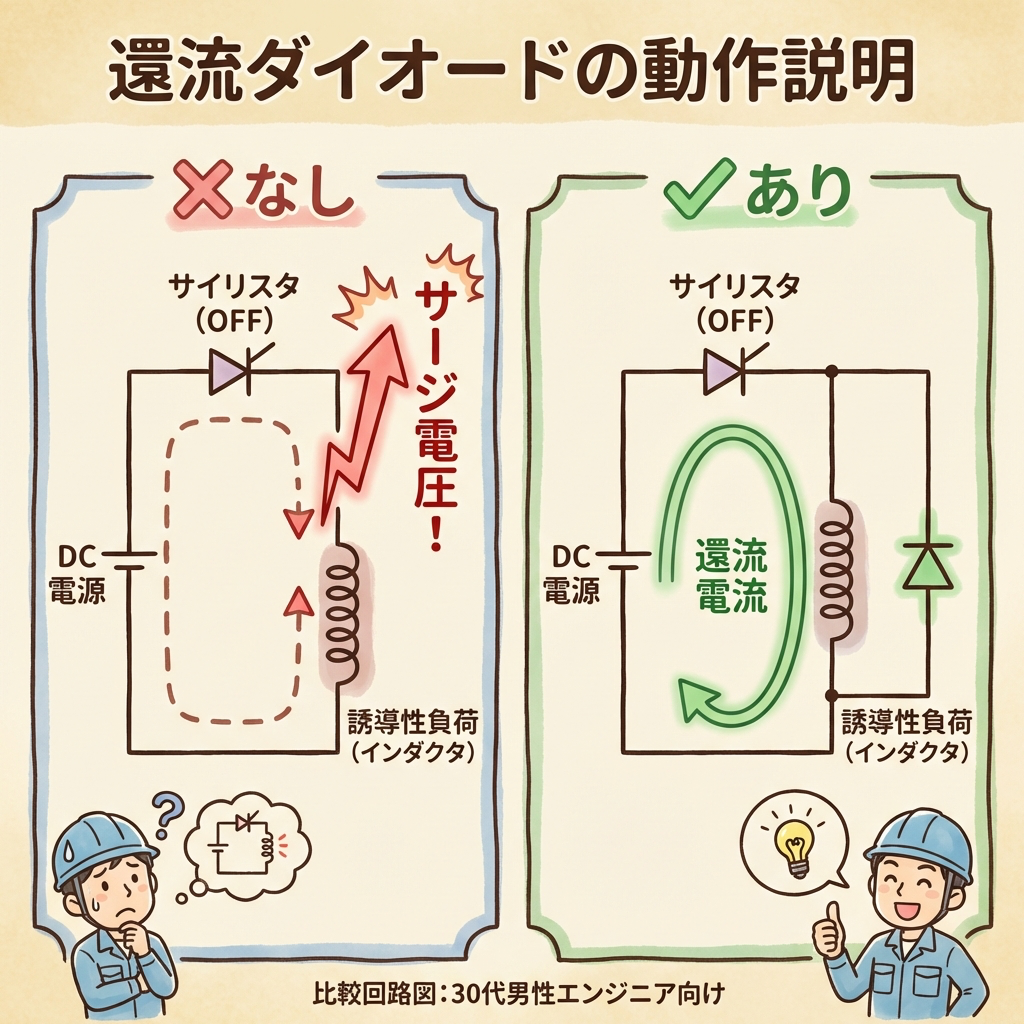

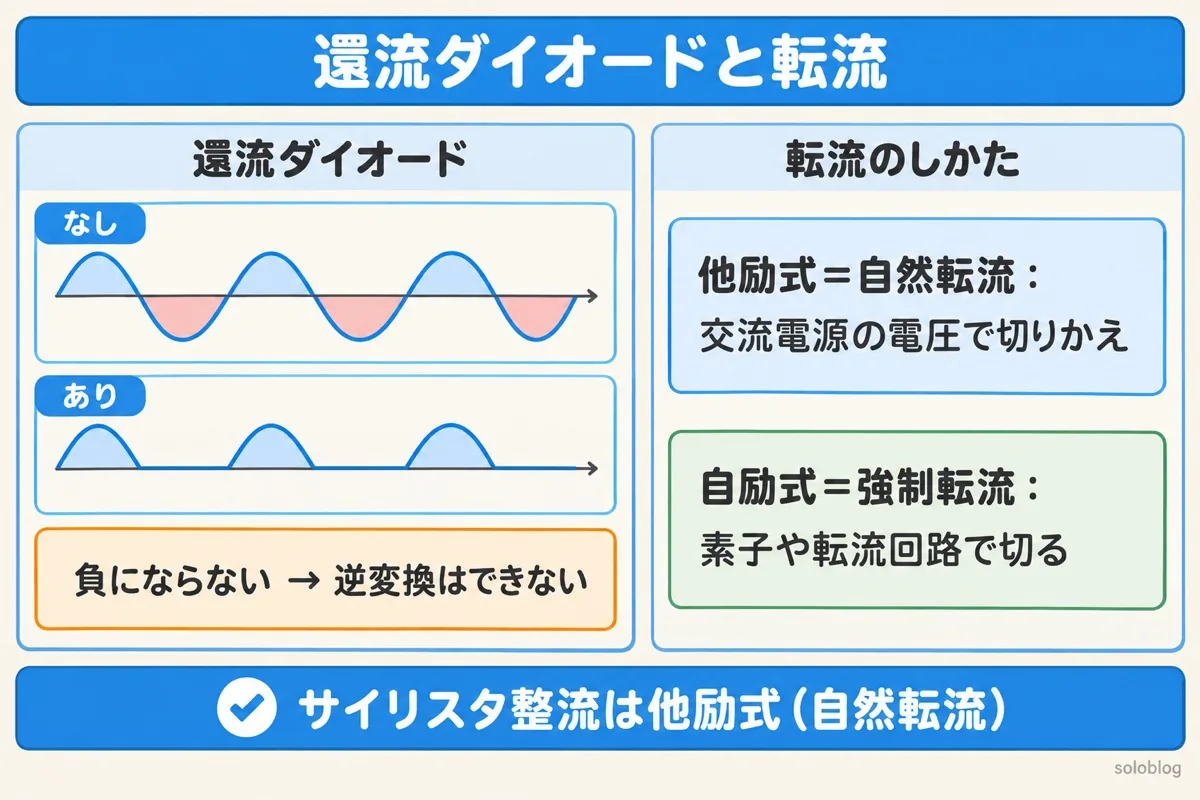

還流ダイオード:誘導負荷のときに「なぜ必要か」
直流電動機などの誘導性負荷(コイルを含む負荷)に接続する場合、還流ダイオード(フリーホイールダイオード)が必須になります。試験で「役割を述べよ」という記述問題が出ます。
なぜ必要か:コイルの「電流を止めたくない」性質
サイリスタが制御角αを過ぎた後、交流電圧の半サイクルが終わると電源電圧は負になります。このとき、誘導負荷(コイル)の電流は流れ続けようとします(電流の慣性)。しかし電源が負になるとサイリスタは逆方向電圧となりOFFしようとする。
コイルの電流が強制的に遮断 → コイルが高電圧サージを発生(L×di/dt) → サイリスタや素子の破損。また出力電圧の波形が歪み不安定になる。
電源が負になった瞬間、還流ダイオードがONしてコイルの電流をダイオード経由で還流させる(循環させる)。コイルの電流が自然に減衰するまで流れ続けられるため、サージ電圧が発生しない。
| 比較項目 | 還流ダイオードなし | 還流ダイオードあり |
|---|---|---|
| 誘導負荷の電流 | 強制遮断→サージ電圧 | ダイオード経由で還流→自然減衰 |
| 素子へのダメージ | 大(破損リスク) | なし |
| 出力電圧の安定性 | 不安定・歪む | 安定・出力電圧ゼロ以下にならない |
| 逆変換動作 | 可能(α>90°) | 不可(還流Dが逆電圧を阻止) |
還流ダイオードは誘導負荷の保護に有効ですが、α>90°の逆変換動作(回生制動など)ができなくなります。回生が必要な用途では還流ダイオードなしの完全制御整流器を使い、別の方法でサージ対策をします。

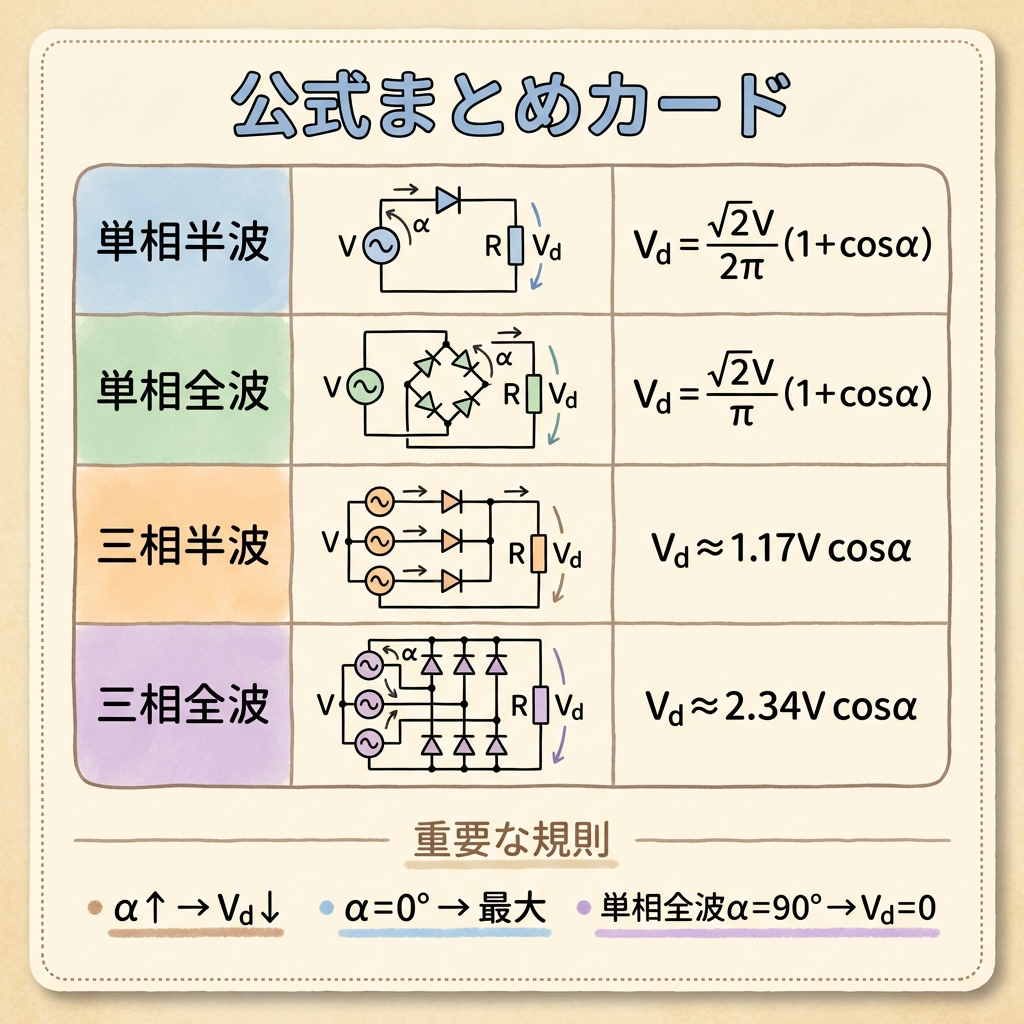

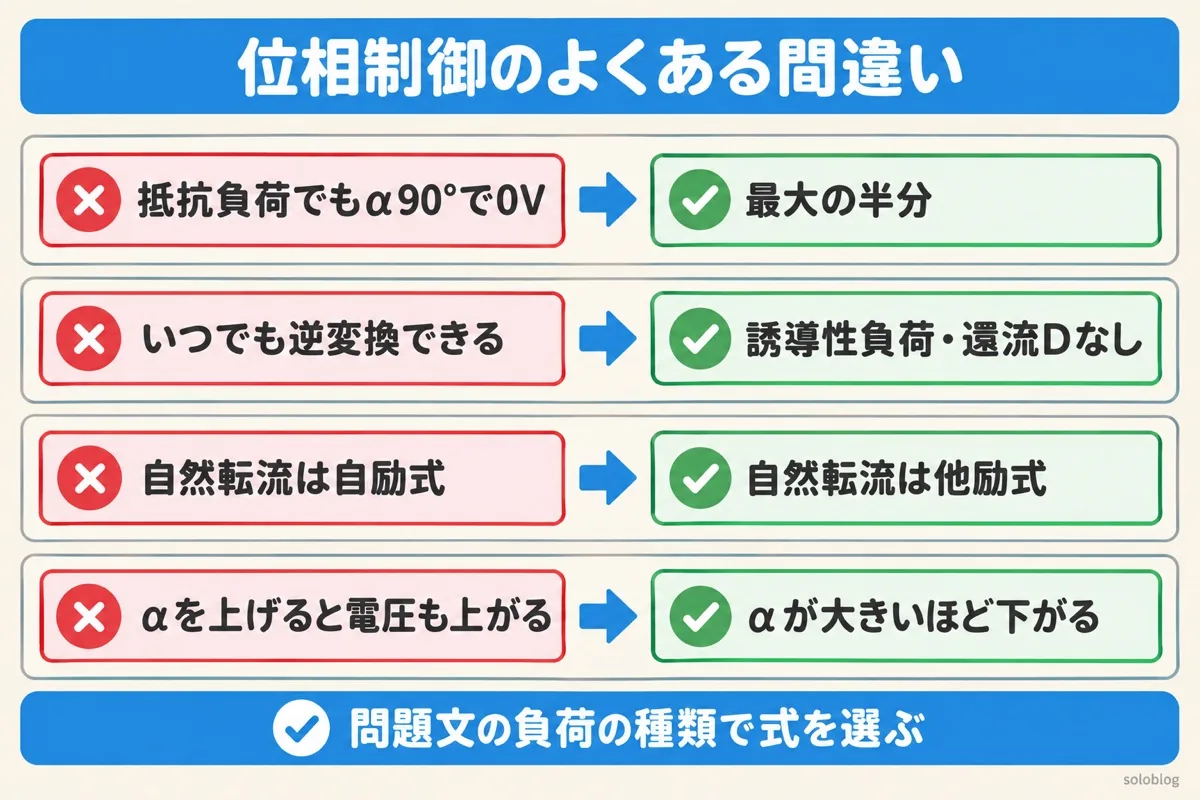

試験の出題パターンと公式まとめ
| 回路種類 | 平均出力電圧 Vd | α=0°の最大値 |
|---|---|---|
| 単相半波 | Vd = (√2V/2π)(1+cosα) | √2V/π ≈ 0.45V |
| 単相全波ブリッジ | Vd = (√2V/π)(1+cosα) | 2√2V/π ≈ 0.90V |
| 三相半波 | Vd ≈ 1.17V cosα | ≈ 1.17V |
| 三相全波ブリッジ | Vd ≈ 2.34V cosα | ≈ 2.34V |
※ V は交流電圧の実効値(三相の場合は相電圧)
| 「制御角αを大きくすると出力電圧は( )する」 | → 低下(減少)する |
| 「単相全波ブリッジのサイリスタ整流でα=90°のとき出力電圧は( )」 | → 0 V |
| 「還流ダイオードの役割は( )を防ぐことである」 | → 誘導負荷による過電圧(サージ電圧) |
| 「転流とは( )が別の素子に移ること」 | → 電流(導通) |
| 「還流ダイオードを設けると逆変換動作が( )なる」 | → できなく(不可能に)なる |
【図解で完全理解】パワーエレクトロニクスとは?|電気を「自由自在に変換」する技術 →

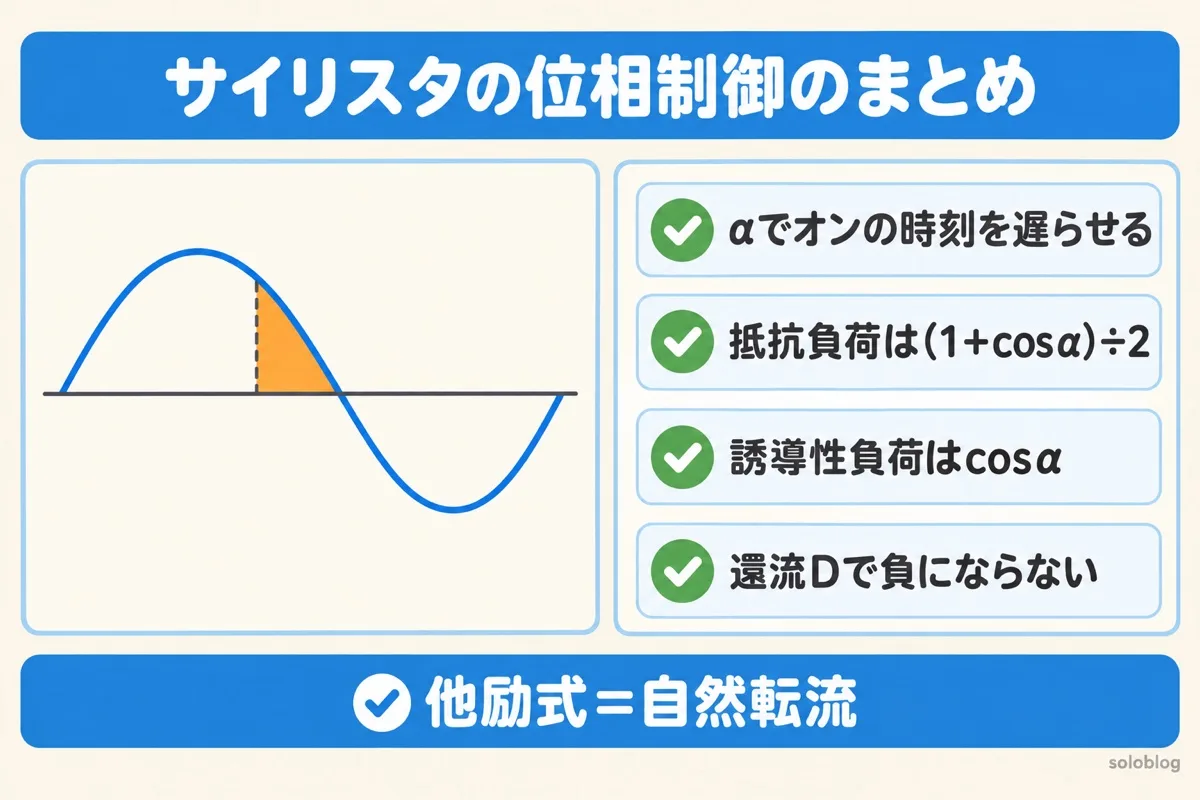

まとめ:αを遅らせるほど電圧が下がる、それだけ
| 位相制御とは | ゲート信号のタイミング(制御角α)を変えてサイリスタの点弧位相を遅らせ、出力電圧を調整する方式 |
| 制御角αと電圧 | α大きい→出力電圧小。α=0°で最大(ダイオード整流と同じ)。単相全波α=90°でVd=0 |
| 単相半波の式 | Vd = (√2V/2π)(1+cosα) |
| 三相全波の式 | Vd ≈ 2.34V cosα(cos αの形。単相の(1+cosα)と異なる) |
| 転流 | 電流がある素子から次の素子へ移る現象。インダクタンスにより「転流重なり角」が生じる |
| 還流ダイオード | 誘導負荷の電流を還流させてサージ電圧を防ぐ。ただし設けると逆変換動作が不可能になる |
サイリスタ整流回路は「αを変えるだけで出力電圧を0から最大値まで連続可変できる」シンプルな仕組みです。式の形(単相は1+cosα、三相はcosα)と還流ダイオードの役割を押さえておけば、試験の計算問題も穴埋め問題も対応できます。
