- 「コモンモード」と「ノーマルモード」の違いが結局よくわからない
- EMC試験で不合格になったけど、どっちのノイズが原因か判断できない
- コモンモードチョークって、なぜ信号に影響を与えずにノイズだけ消せるの？
- XコンデンサとYコンデンサ、どっちをどこに入れればいいの？
- ノーマルモードとコモンモードの違いを「水道管」で直感的に理解できる
- なぜコモンモードノイズは放射しやすいのか、その物理的メカニズム
- コモンモードチョークコイルが「信号を通してノイズだけ止める」原理
- Xコンデンサ・Yコンデンサ・コモンモードチョークの使い分け
- ノーマル→コモンの「モード変換」が起きる原因と防ぎ方
「コモンモードノイズとノーマルモードノイズって何が違うんですか？」
これは、EMC（電磁環境適合性）の世界で最も多く質問される概念のひとつです。
正直に言いましょう。教科書的な説明（「2本の線を同じ方向に流れるのがコモンモード、逆方向に流れるのがノーマルモード」）を読んで「なるほど！」と思えた人はほとんどいません。
なぜなら、本当に知りたいのは「で、それが何で厄介なの？」「どうやって対策するの？」という部分だからです。
この記事では、パワエレ基板設計の現場で実際にノイズと格闘してきた筆者が、「水道管のたとえ」を使って、この2つのモードの違いと対策法を徹底的にわかりやすく解説します。
「ノイズって何？」「EMI・EMSって？」がまだ曖昧な方は、以下の記事から先に読んでおくとスムーズです。
ノーマルモードノイズは、2本の線を互いに逆向きに流れるノイズで、磁界が打ち消し合うため放射しにくく、Xコンデンサで対策します。コモンモードノイズは、2本の線を同じ向きに流れるノイズで、磁界が足し合わされてケーブルがアンテナになり放射しやすく、Yコンデンサやコモンモードチョークで対策します。
ノーマルモードノイズとは？｜「行きと帰りが逆向き」の素直なやつ
水道管でイメージする「ノーマルモード」
まず、ノーマルモードノイズ（ディファレンシャルモードノイズとも呼ばれます）から理解しましょう。
電気回路を「水道管」にたとえると、信号の電流は「行きの管を右に流れ、帰りの管を左に戻ってくる」という経路を通ります。つまり、2本の管の水の流れは常に「逆向き」です。
ノーマルモードノイズは、この信号と同じ経路・同じ方向に乗っかるノイズのことです。行きの管を右に流れるノイズは、帰りの管を左に戻ってきます。信号とまったく同じ「行って戻って」の経路です。
行きと帰りで電流が逆向きに流れる → これがノーマルモード
ノーマルモードの特徴まとめ
| 項目 | 内容 |
|---|---|
| 別名 | ディファレンシャルモード（差動モード） |
| 電流の向き | 2本の線で逆向き（行きと帰り） |
| ノイズの経路 | 信号と同じ経路（電源ライン間 L-N間） |
| 放射しやすさ | 比較的放射しにくい（磁界が打ち消し合う） |
| 対策の難易度 | 比較的対策しやすい |
| 主な対策部品 | Xコンデンサ（ライン間コンデンサ）、ノーマルモードチョーク |
ノーマルモードが「対策しやすい」のには、物理的な理由があります。2本の線を電流が逆方向に流れるので、それぞれの線が作る磁界が打ち消し合うのです。2本の線が近ければ近いほど、遠くから見ると磁界はほぼゼロになります。つまり、放射ノイズの原因になりにくいのです。
ノーマルモードは「行きと帰りの水の流れが逆だから、管が揺れない」状態。管の外にいる人（周囲の回路）には影響が出にくいのです。
ノイズの問題は、実際のトラブル事例から学ぶと対策の引き出しが増えます。現場でよく起こる67のEMCのトラブル事例を通して、ノイズが出るしくみと対策を解説した本です（森北出版）。
コモンモードノイズとは？｜「行きと帰りが同じ向き」の厄介なやつ
水道管でイメージする「コモンモード」
さて、ここからが本題です。
コモンモードノイズ（同相モードノイズ）は、2本の線を電流が「同じ方向」に流れるノイズです。
水道管のたとえに戻ると、行きの管も帰りの管も、水が同じ方向に流れているという異常な状態です。「いやいや、水道管で同じ方向に流れたら戻ってこないじゃん？」と思いますよね。まさにその通り。コモンモード電流の帰り道は、電源ラインではなく大地（GND・筐体・シャーシ）を通って戻ってくるのです。
筐体
ここが、コモンモードノイズが厄介な理由の核心です。帰り道が「大地」という経路の定まらない巨大なループを描くため、そのループ全体がアンテナとして機能し、電磁波を放射してしまうのです。
コモンモードノイズが厄介な3つの理由
理由①：放射しやすい
2本の線で電流が同方向のため、磁界が足し合わされる。ケーブルや筐体がアンテナになり、空間に電磁波を撒き散らす。
理由②：経路が予測不能
帰り道が大地・筐体・浮遊容量など、設計者が意図しない経路を通るため、ノイズの経路を特定しにくい。
理由③：遠くまで伝わる
巨大なループを描くため、遠く離れた他の電子機器にまで影響を与える。EMC試験不合格の最大原因。
村田製作所の技術資料によると、放射ノイズの主な原因はコモンモード電流です。電子機器は、コモンモードノイズに対してノーマルモードノイズの10〜100倍敏感だとも言われています。つまり、EMC対策の8割はコモンモード対策と言っても過言ではありません。
ノーマルモード vs コモンモード 完全比較表
| 比較項目 | ノーマルモード（差動） | コモンモード（同相） |
|---|---|---|
| 電流の向き | 2本の線で逆向き | 2本の線で同じ向き |
| ノイズの経路 | ライン間（L⇔N） | ライン→大地→ライン |
| 磁界の関係 | 打ち消し合う ○ | 足し合わされる × |
| 放射しやすさ | しにくい（ループ小） | しやすい（ループ巨大） |
| 対策の難易度 | 比較的容易 | 難しい |
| 主な対策部品 | Xコンデンサ | Yコンデンサ、コモンモードチョーク |
| 水道管のたとえ | 行きと帰りが逆 → 管が揺れない | 行きと帰りが同じ → 管ごと振動する |
なぜコモンモードは放射しやすいのか？｜物理的メカニズムを理解する
磁界が「打ち消し合う」vs「足し合わされる」
ここが最も重要なポイントです。なぜ「電流が同じ向きに流れる」と放射しやすくなるのか、物理的に理解しましょう。
電流が流れると、その周りに磁界（磁場）が発生します。これはアンペールの法則ですね。2本の線が近くに並んでいるとき、その磁界がどうなるかが運命の分かれ道です。

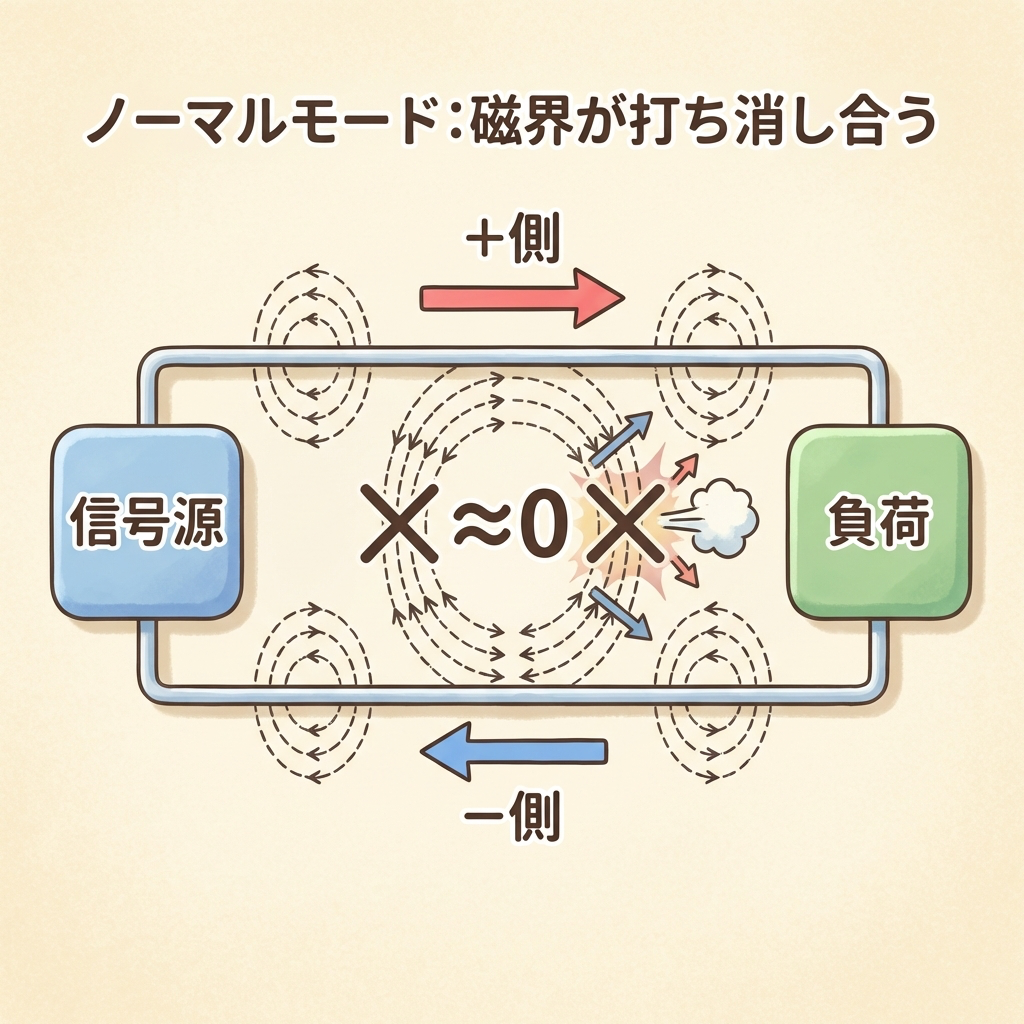

ノーマルモード
磁界が打ち消し合う → 放射しにくい
コモンモード
磁界が足し合わされる → 放射しやすい
ノーマルモードでは、2本の線の磁界がお互いに打ち消し合うので、遠くから見るとほとんど磁界が存在しないように見えます。これは「ツイストペアケーブル」が放射ノイズに強い理由そのものです。
一方コモンモードでは、2本の線が同じ方向に同じ大きさの電流を流すため、磁界が2倍に強化されます。さらに、帰り道が「大地」を通るため、電流ループが非常に大きくなり、ケーブルや筐体全体が巨大なアンテナとして動作するのです。
ケーブルがアンテナになるメカニズム
実は、EMC試験（放射エミッション試験）で不合格になる最大の原因は、「基板から直接放射される電磁波」ではなく、「ケーブルがアンテナとなって放射される電磁波」だと言われています。
そのメカニズムはこうです。
基板上のスイッチング回路（DC-DCコンバータなど）で急激な電流変化（dI/dt）が発生する
浮遊容量（寄生コンデンサ）を通じて、ノイズ電流がGND→筐体→大地へ漏れ出す。この電流がコモンモード電流
コモンモード電流は電源ケーブルやI/Oケーブルの2本の線を同方向に流れる。ケーブル全体がモノポールアンテナとして動作
空間に電磁波が放射され、EMC試験で不合格
EMC試験で「30MHz〜200MHz付近で規格オーバー」している場合、そのほとんどがコモンモード電流によるケーブルからの放射です。この周波数帯はケーブル長がちょうどアンテナとして効率的に動作する長さ（λ/4〜λ/2）に一致するからです。
スイッチング電源がノイズの塊になる理由

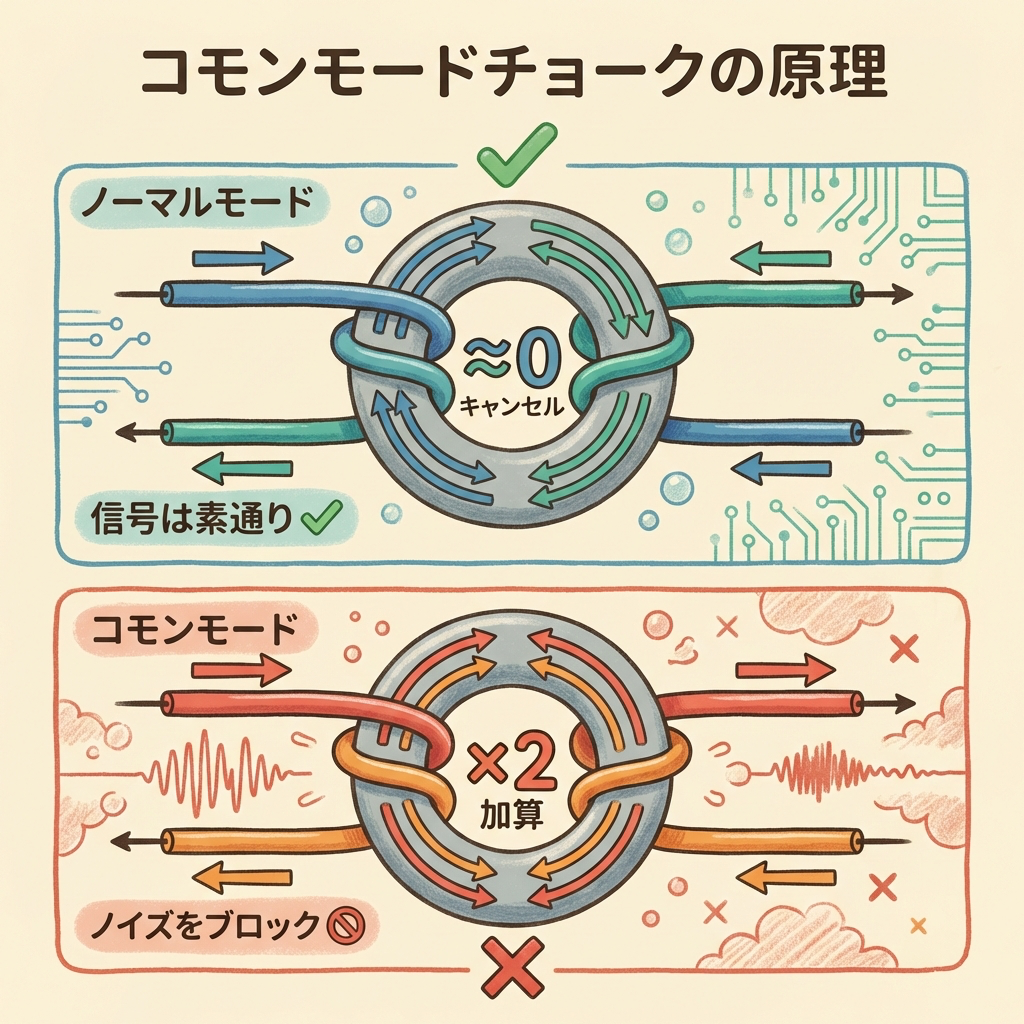

コモンモードチョークの原理｜なぜ「信号は通してノイズだけ止める」ことができるのか
1つのコアに2本の線を巻く「魔法の構造」
コモンモードチョークコイル（Common Mode Choke Coil: CMCC）は、EMCノイズ対策で最もよく使われる部品のひとつです。「コモンモードノイズだけを止めて、信号には影響を与えない」という、一見すると魔法のような動きをします。
しかし原理はシンプルです。1つの磁気コアに、2本の線を同じ方向に巻く。ただそれだけ。
ポイントは「巻き方」です。2本の線を、同じ向きに同じ回数だけ巻きます。この構造が、ノーマルモードとコモンモードで全く異なる動作を生み出すのです。
ノーマルモード電流が通るとき → 磁束が打ち消し合って「透明」になる
ノーマルモード（信号）の場合、2本の線に流れる電流は逆方向です。同じコアに巻かれた2つの巻線に逆方向の電流が流れると、それぞれの巻線が作る磁束は逆向きになります。
→ インダクタンスがほぼゼロ → 信号は素通り ○
磁束がゼロ、つまりインダクタンスがゼロということは、信号にとってはこのコイルが「ただの導線」にしか見えません。だから信号を邪魔せずに通すことができるのです。
コモンモード電流が通るとき → 磁束が足し合わされて「壁」になる
一方、コモンモード（ノイズ）の場合、2本の線に流れる電流は同じ方向です。同じコアに巻かれた2つの巻線に同方向の電流が流れると、それぞれの巻線が作る磁束も同じ向きになります。
→ インダクタンスが大きくなる → ノイズをブロック
磁束が足し合わされるということは、大きなインダクタンスが発生します。インダクタンスは高周波電流を流れにくくする（高いインピーダンスを示す）ので、コモンモードノイズに対して「壁」として機能するのです。
| モード | 磁束 | インダクタンス | 結果 |
| ノーマル（信号） | 打ち消し合い ≈ 0 | ≈ 0 | 素通り ○ |
| コモン（ノイズ） | 足し合わせ → 大 | 大 | ブロック |
コモンモードチョークは「回転ドア」のようなものです。お互いに逆方向に歩いてくる2人（ノーマルモード＝信号）はスムーズに通過できます。しかし、2人が同じ方向に歩いてくると（コモンモード＝ノイズ）、ドアが回らなくなって通れなくなります。
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
XコンデンサとYコンデンサの使い分け｜どっちをどこに入れるか
コモンモードチョークと並んでEMCフィルタの主役となるのが、XコンデンサとYコンデンサです。名前はよく聞くけれど、「どっちがどっちのモードに効くの？」と混乱する方も多いでしょう。
Xコンデンサ → ノーマルモード対策（ライン間に接続）
Xコンデンサは、電源ライン間（L-N間）に接続するコンデンサです。ノーマルモードノイズの電流をバイパス（迂回）させてノイズを減衰させます。ライン間にあるため、仮にショートしても感電の危険はありません（火災対策としてヒューズを入れます）。
Yコンデンサ → コモンモード対策（ラインとGND間に接続）
Yコンデンサは、電源ラインとGND（大地・筐体）間に接続するコンデンサです。コモンモードノイズの電流をGNDへ逃がすことで、ケーブルから放射されるのを防ぎます。ラインとGND間に接続するため、ショート時に人体に電流が流れる危険があるので、容量は安全規格で制限されています（通常4,700pF以下）。
Xコンデンサ
| 接続箇所 | ライン間（L⇔N） |
| 効くモード | ノーマルモード |
| 典型的な容量 | 0.1μF〜10μF |
| 故障モード | 短絡 → ヒューズ溶断 |
| 安全上のリスク | 感電リスク低い |
Yコンデンサ
| 接続箇所 | ライン⇔GND（大地） |
| 効くモード | コモンモード |
| 典型的な容量 | 1,000pF〜4,700pF |
| 故障モード | 開放（感電防止） |
| 安全上のリスク | 感電リスクあり → 容量制限 |

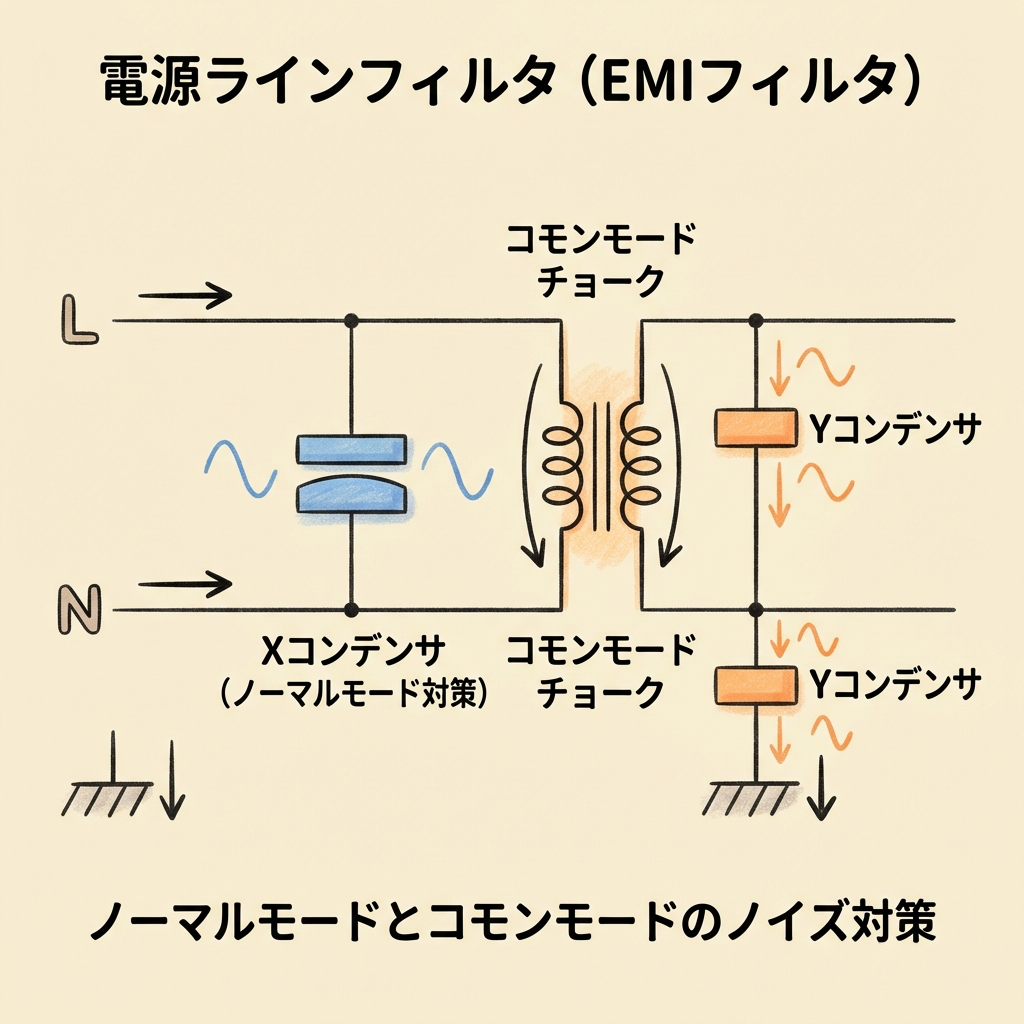

EMCフィルタの典型的な構成
実際の電源ラインフィルタは、Xコンデンサ、Yコンデンサ、コモンモードチョークを組み合わせた「LCフィルタ」として構成されます。一般的な構成は以下の通りです。
チョーク
Yコンデンサの容量を大きくすれば当然コモンモードノイズの減衰量は増えますが、漏れ電流（リーク電流）が増加します。医療機器では特に厳しい漏れ電流規格があるため、容量の上限に注意が必要です。IEC 60601-1では漏れ電流を0.5mA以下に抑える必要があります。
ノーマルモード→コモンモードの「モード変換」が起きる原因
ここで、実務で非常に重要な話をします。
多くの場合、ノイズは最初ノーマルモードで発生します。スイッチング回路の急激な電流変化は、信号経路（行きと帰り）の間に起こるからです。
しかし、このノーマルモードノイズがコモンモードに変換されて、ケーブルから放射されてしまうのです。この「モード変換」こそが、EMC問題の最大の落とし穴です。

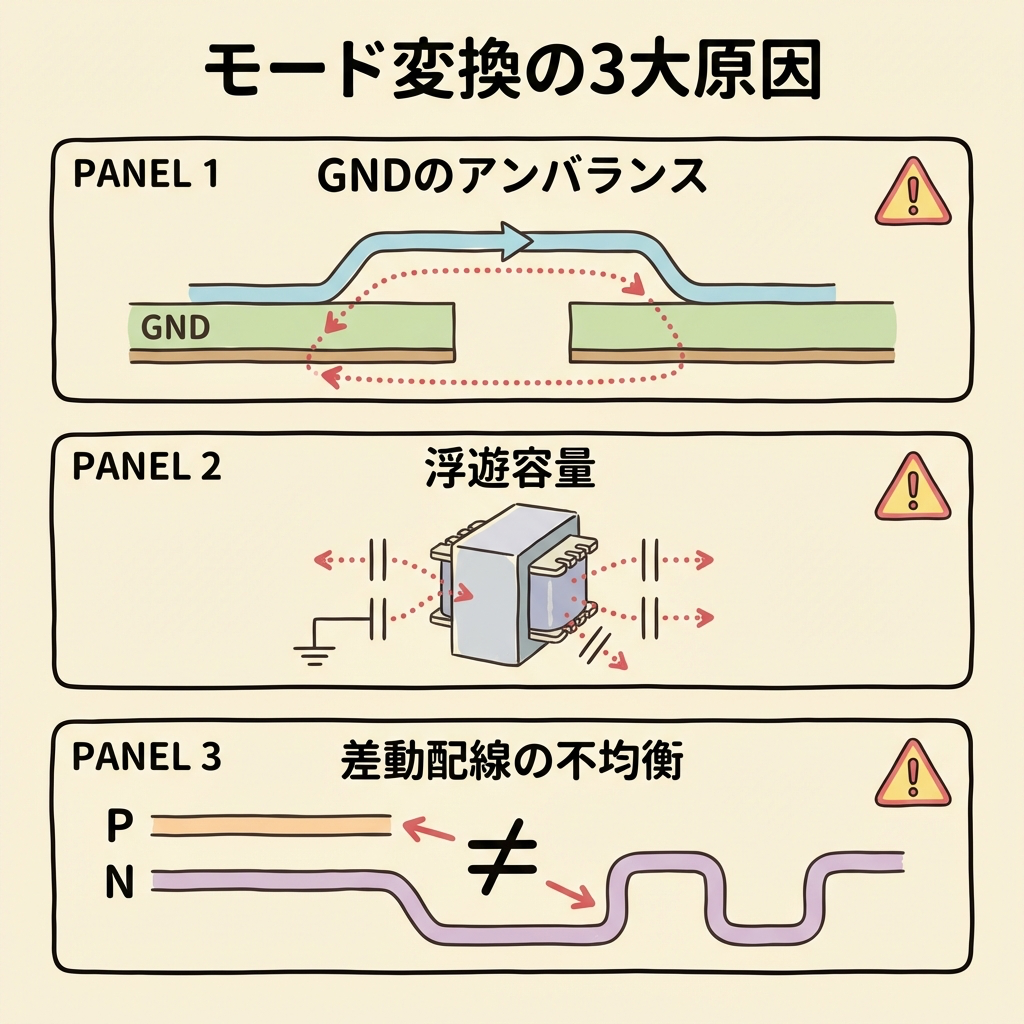

モード変換が起きる3大原因
GND経路のインピーダンスが不均一（アンバランス）
行きの配線と帰り（GND）の配線でインピーダンスが異なると、2本の線に流れる電流量がアンバランスになります。差分がコモンモード電流として漏れ出します。基板設計で「GNDプレーンに穴（スリット・ビア）がある」状態はこの典型です。
浮遊容量（寄生コンデンサ）の存在
トランスの1次-2次間、ヒートシンクとFETの間、基板と筐体の間などに存在する浮遊容量を通じて、高周波のノイズ電流がGND/筐体側に「漏れ出す」ことでコモンモード電流が発生します。特にスイッチングノードの急峻な電圧変化（dV/dt）が原因です。
差動配線の不均衡（スキュー・長さ違い）
差動ペア（USB、HDMI、Ethernetなど）では2本の配線が完全に対称であることが前提です。配線長が異なったり、カーブの曲がり方が違ったりすると、差動信号の一部がコモンモードに変換されます。
モード変換を防ぐための基板設計のポイント
| 対策 | 効果 |
|---|---|
| GNDプレーンを分断しない | GND経路のインピーダンスを均一に保ち、電流経路のアンバランスを防止 |
| スイッチングノードの面積を最小化 | 浮遊容量を減らし、dV/dtによるコモンモード電流の発生を抑制 |
| 差動配線の対称性を保つ | 差動→コモンのモード変換を最小化 |
| ケーブル出入口にコモンモードチョークを配置 | ケーブルに流れるコモンモード電流を抑制し、放射を防止 |
| フェライトコアの後付け | ケーブルをフェライトコアに通すことで、簡易的なコモンモードチョークとして機能 |

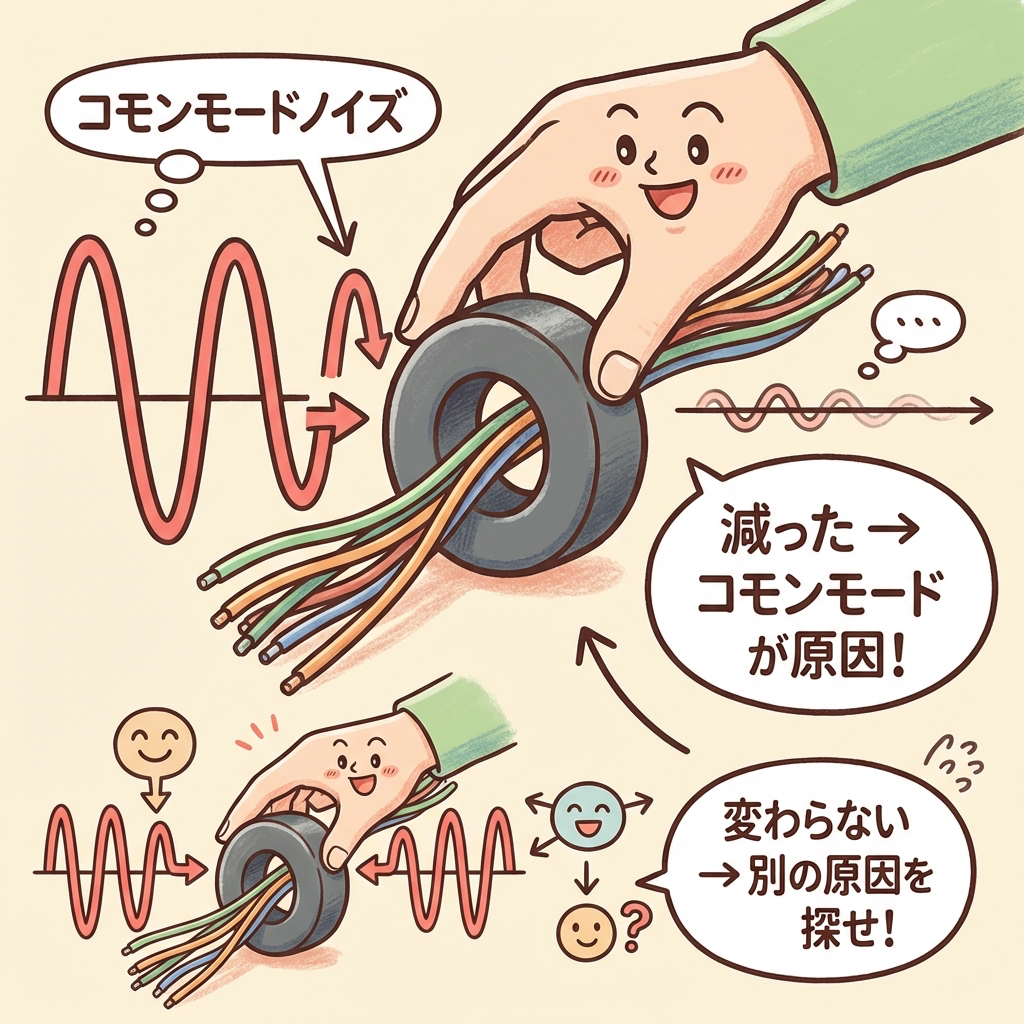

EMC試験でケーブルにフェライトコアを巻くと放射ノイズが減った場合、原因はコモンモード電流です。逆に、フェライトコアを巻いても変化がない場合は、ケーブル以外からの直接放射を疑いましょう。この「フェライトコアテスト」は、ノイズのモードを切り分ける最も簡単な方法のひとつです。
まとめ｜コモンモードとノーマルモードを理解すれば、EMC対策の8割は見える
この記事の要点を振り返りましょう。
- ノーマルモード：2本の線で電流が逆方向。磁界が打ち消し合い、放射しにくい。Xコンデンサで対策。
- コモンモード：2本の線で電流が同方向。磁界が足し合わされ、ケーブルがアンテナになって放射する。Yコンデンサ・コモンモードチョークで対策。
- コモンモードチョークは、1つのコアに2本の線を同方向に巻くことで、ノーマルモード（信号）には透明、コモンモード（ノイズ）にはブロックとして機能する。
- 多くのノイズはノーマルモードで発生→コモンモードに変換→ケーブルから放射の経路をたどる。
- モード変換の原因はGND経路のアンバランス、浮遊容量、差動配線の不均衡。
- EMC試験での「フェライトコアテスト」が、コモンモード問題を切り分ける最も簡単な方法。
コモンモードノイズは、パワーエレクトロニクス設計において避けて通れない敵です。しかし、そのメカニズムを理解すれば、対策は「やみくもにフェライトを貼る」ではなく、「根本原因を断つ」設計ができるようになります。
この記事が、あなたの設計のお役に立てれば幸いです。
