差動ドライバとは？シングルエンドとの違いを図解でやさしく解説

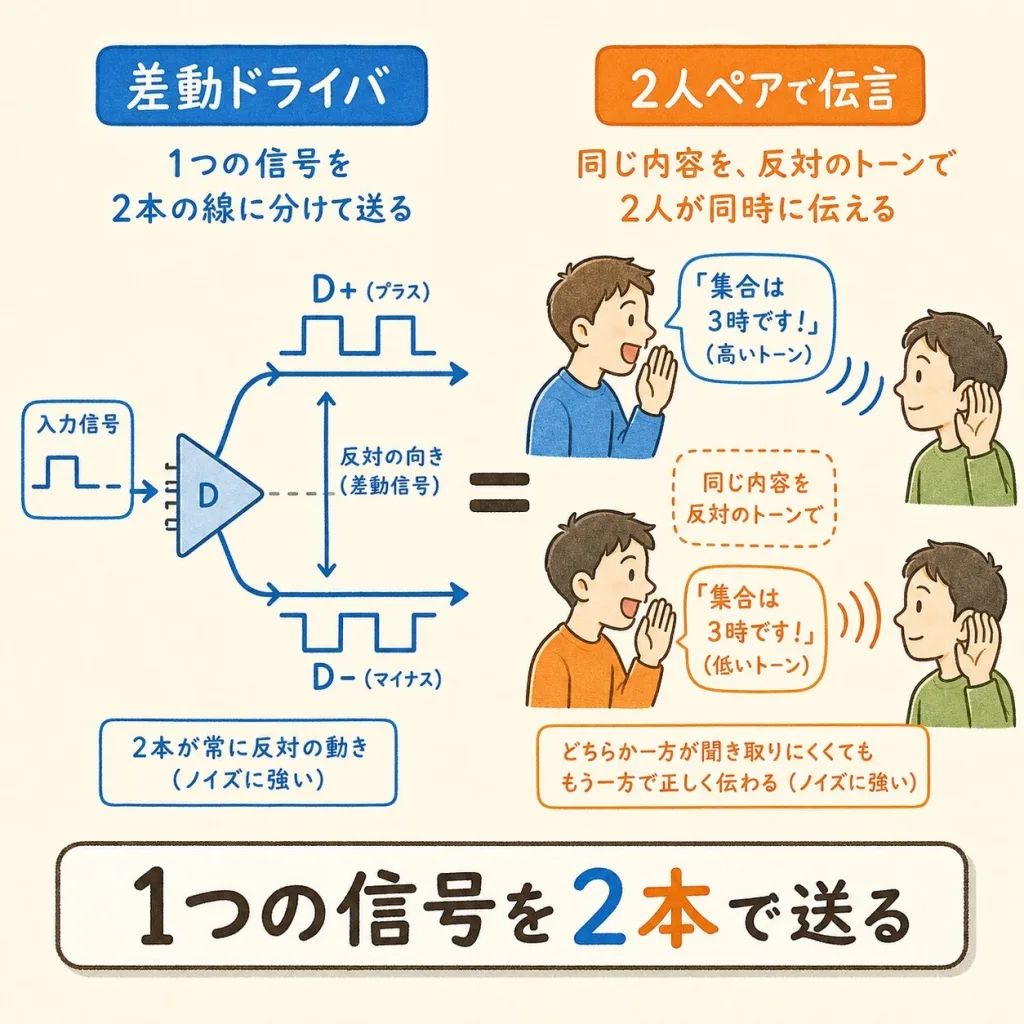

そもそも差動ドライバとは？

差動ドライバとは、ひとことで言えば「信号を2本セットで送り出す送信機」のことです。「差動（さどう）」とは、2つのものの「差」を使って働く、という意味。つまり、2本の線の電圧の差で情報を表す、という考え方です。

ふつう、信号を送るというと「1本の線で送る」イメージがありますよね。これを「シングルエンド伝送（1本の信号線と共通のアースで送る方式）」と呼びます。差動ドライバは、これとは違い、いつも2本をペアにして送ります。

つまり差動ドライバとは、ノイズに強く・速く・遠くまで送るために、信号をわざと2本に分けて送り出す部品、ということです。

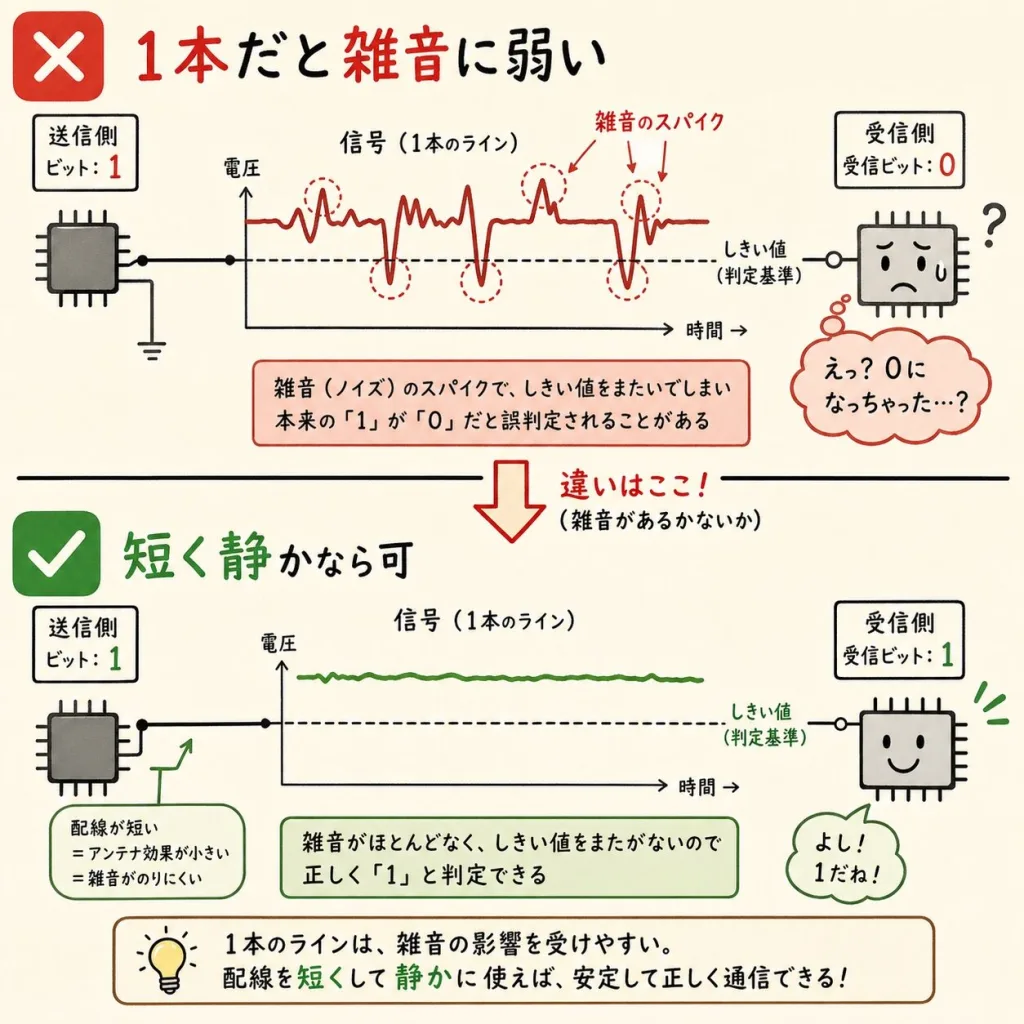

シングルエンド伝送の限界｜1本で送るとノイズに弱い

差動のよさを知るには、まず「1本で送る方式（シングルエンド伝送）」の弱点を知るのが近道です。結論から言うと、1本で送る方式はノイズにとても弱いのです。

なぜノイズに弱いのか

シングルエンドは「1本の信号線」と「みんなで共有するアース（基準となる0Vの線）」のあいだの電圧で、信号の0か1かを判断します。たとえば「2V以上なら1、それ未満なら0」のように、決まったしきい値（判定のさかい目）で読み取ります。

ところが、信号線にノイズが乗って電圧が揺れると、本当は0なのに一瞬2Vを超えてしまい、受け手が「1」と読み間違える、ということが起きます。1本しかないので、乗ったノイズをよける手段がないのです。

つまりシングルエンドは、配線が短く・ノイズが少ない場所なら手軽で便利ですが、長い配線や電気的に騒がしい場所では信号が化けやすい、という弱点があるのです。

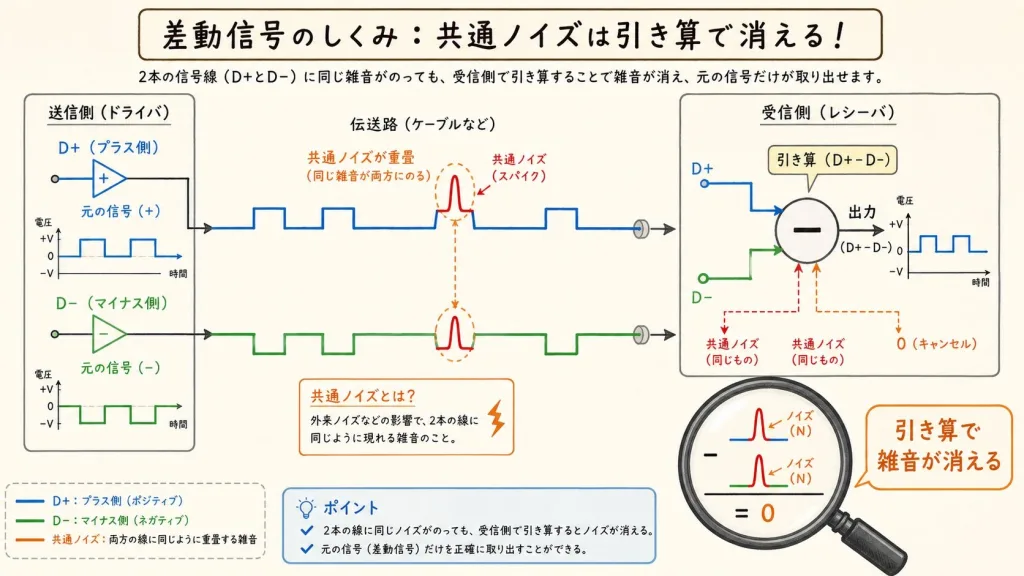

差動伝送の発想｜2本で送って引き算するとノイズが消える

差動伝送のすごさは、「2本で送って、その差だけを読む」という、とてもシンプルな発想にあります。この一手で、ノイズの弱点を解決してしまいます。

差動ドライバは、1つの信号を、向きが逆のペアにして送ります。片方が3Vに上がるとき、もう片方は同じだけ下がる、という具合です。受け取る側（差動レシーバ）は、この2本の「差」だけを見ます。

つまり差動伝送とは、「2本に同じノイズを浴びせて、引き算で帳消しにする」仕組みなのです。

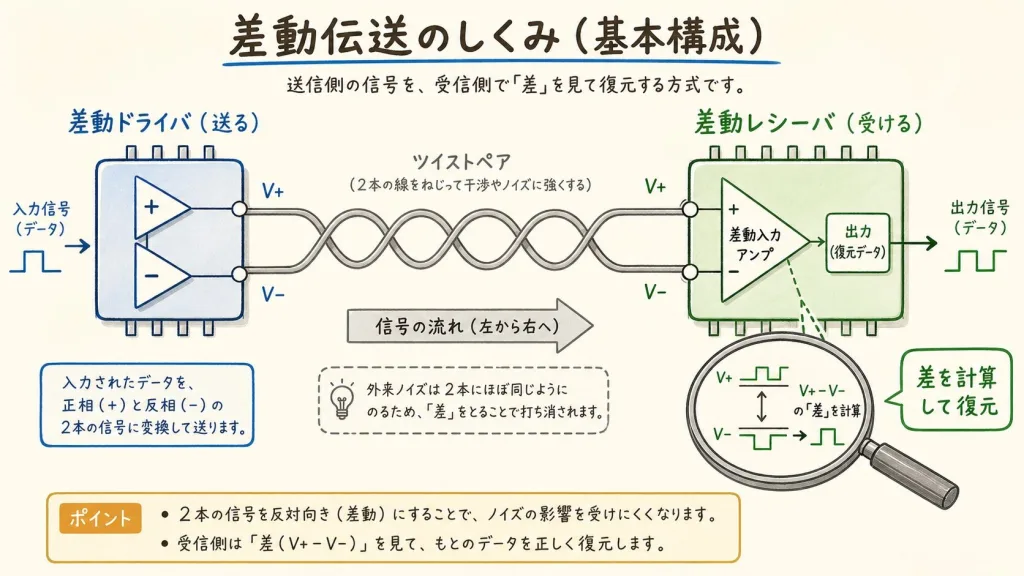

差動ドライバとレシーバの役割｜送る側と受ける側の対

差動伝送は、必ず「送る側」と「受ける側」がペアで働きます。送る側が差動ドライバ、受ける側が差動レシーバです。この2つはいつもセットで使います。

よくある誤解として「差動ドライバは特別な高級部品」というイメージがありますが、そんなことはありません。RS-485通信や産業機器、ディスプレイのケーブルなど、私たちのまわりの機器にごくふつうに使われている、ありふれた部品です。

つまり、送る側（ドライバ）と受ける側（レシーバ）が二人三脚で、ノイズに負けない通信を実現している、ということです。

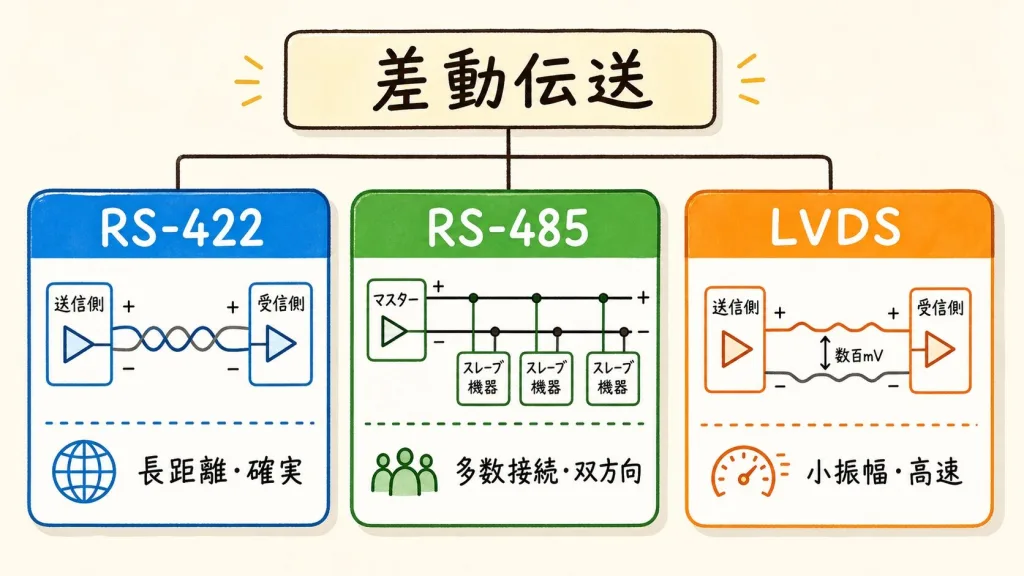

代表的な差動伝送規格の地図｜RS-422・RS-485・LVDS

差動伝送には、用途に合わせていくつかの「規格（共通のルール）」があります。代表的なのがRS-422・RS-485・LVDSの3つです。まずは大きな地図として、ざっくり違いをつかみましょう。

3つとも「2本で引き算」という差動の土台は同じです。違うのは、電圧の大きさ・速度・つなぎ方といった味付けの部分。まずは「目的に応じて差動の規格を使い分ける」とだけ覚えておけば十分です。

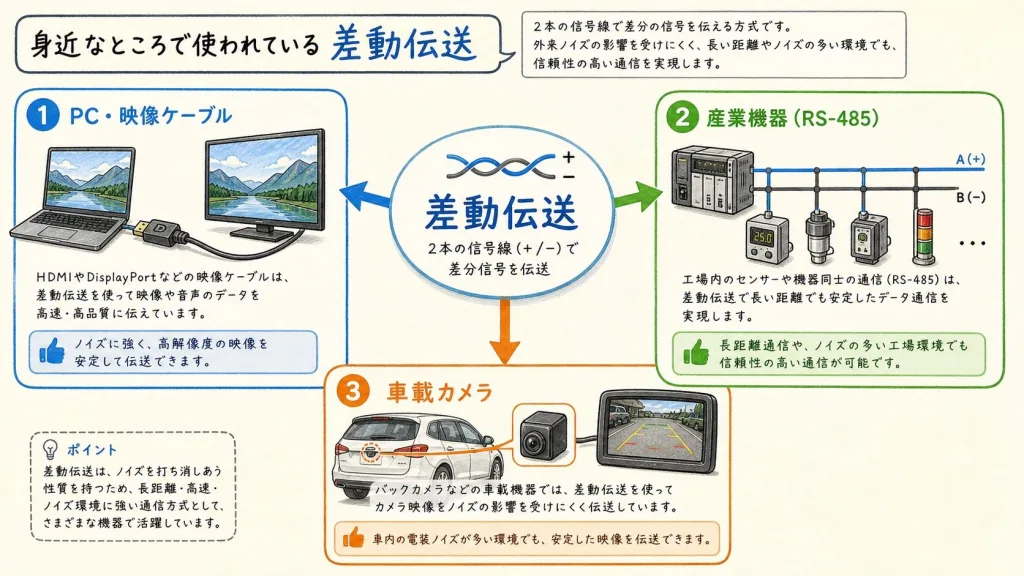

身の回りのどこで使われている？

差動伝送は専門家だけのものではなく、実は身近な場所でたくさん使われています。「あれも差動だったのか」と気づくと、ぐっと身近になります。

つまり「長い配線」「ノイズが多い場所」「高速なデータ」——このどれかが必要な場所では、たいてい差動伝送が使われている、ということです。

よくある間違い・つまずきポイント

差動を学びはじめると、多くの人が同じ場所でつまずきます。先回りして、よくある勘違いを2つ整理しておきましょう。

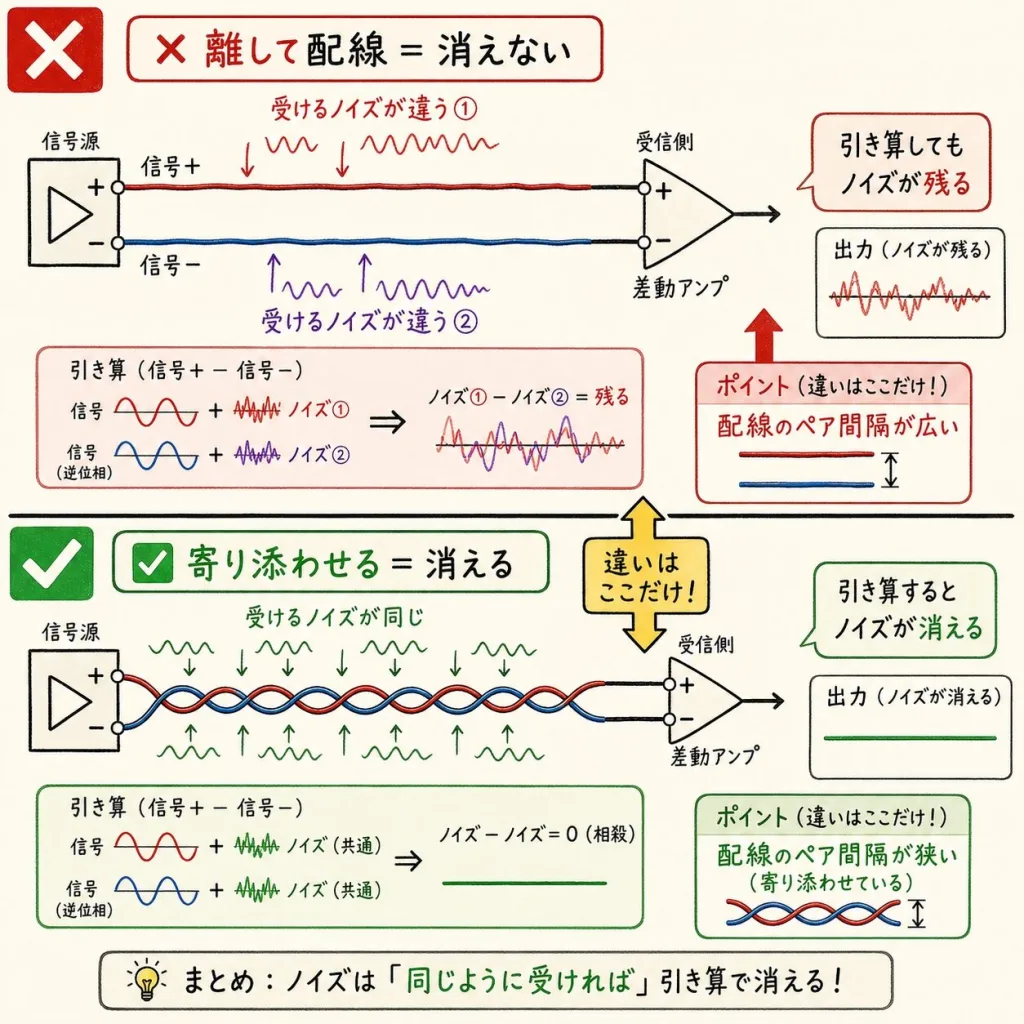

とくに2つ目が重要です。差動が打ち消せるのは、2本に「同じように」乗ったノイズ（コモンモードノイズ）だけ。もし2本のうち片方だけにノイズが乗ると、引き算では消えず、信号が乱れます。

つまり「差動は魔法ではなく、2本をきちんとペアで扱ってこそ効く仕組み」だと理解しておくと、設計でつまずきにくくなります。

よくある質問（FAQ）

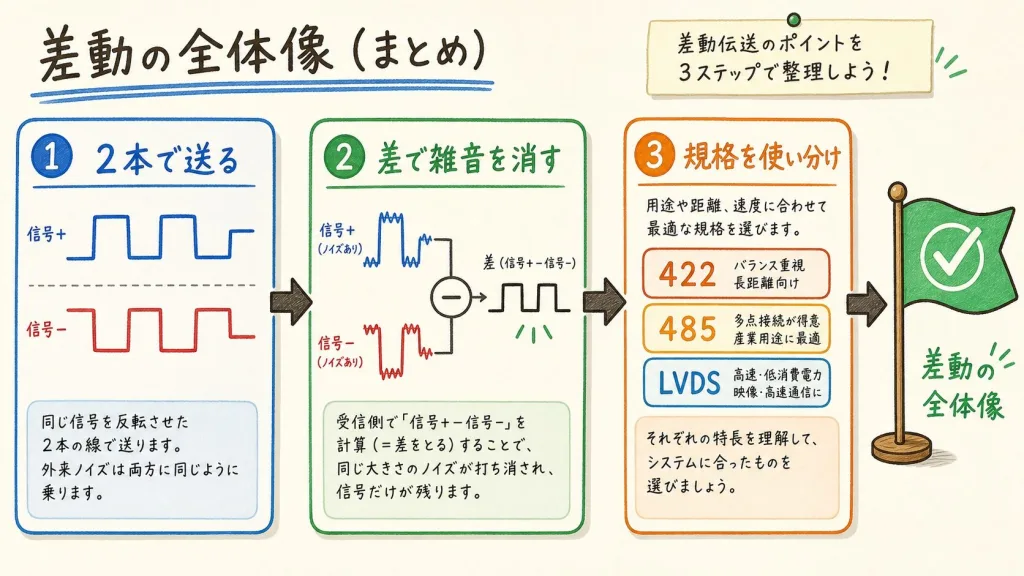

まとめ｜差動は「2本で引き算」がすべての出発点

差動の世界はここからRS-422・RS-485・LVDSへと枝分かれしていきますが、出発点はすべて「2本で送って引き算する」というこの記事の発想です。全体地図が頭に入った今が、それぞれの規格を深掘りする絶好のタイミングです。下の関連記事から、気になる規格や配線のコツへ進んでみてください。
