【完全図解】基礎絶縁・強化絶縁・二重絶縁の「なぜ」｜1枚で足りるのに2枚重ねる理由を航空機のエンジンで理解する

前回の記事で、絶縁には「機能絶縁」「基礎絶縁」「付加絶縁」「二重絶縁」「強化絶縁」の5種類があることを解説しました。

今回は、その「なぜ？」に特化した記事です。

「基礎絶縁で電気を通さなければ感電しない。なのに、なぜわざわざ2枚重ねるの？」――この質問に、あなたは自信を持って答えられますか？

答えは「飛行機のエンジンが2基ある理由」と同じです。1基で飛べるのに、なぜ2基積んでいるのか。それがわかれば、絶縁の考え方は一瞬で腑に落ちます。

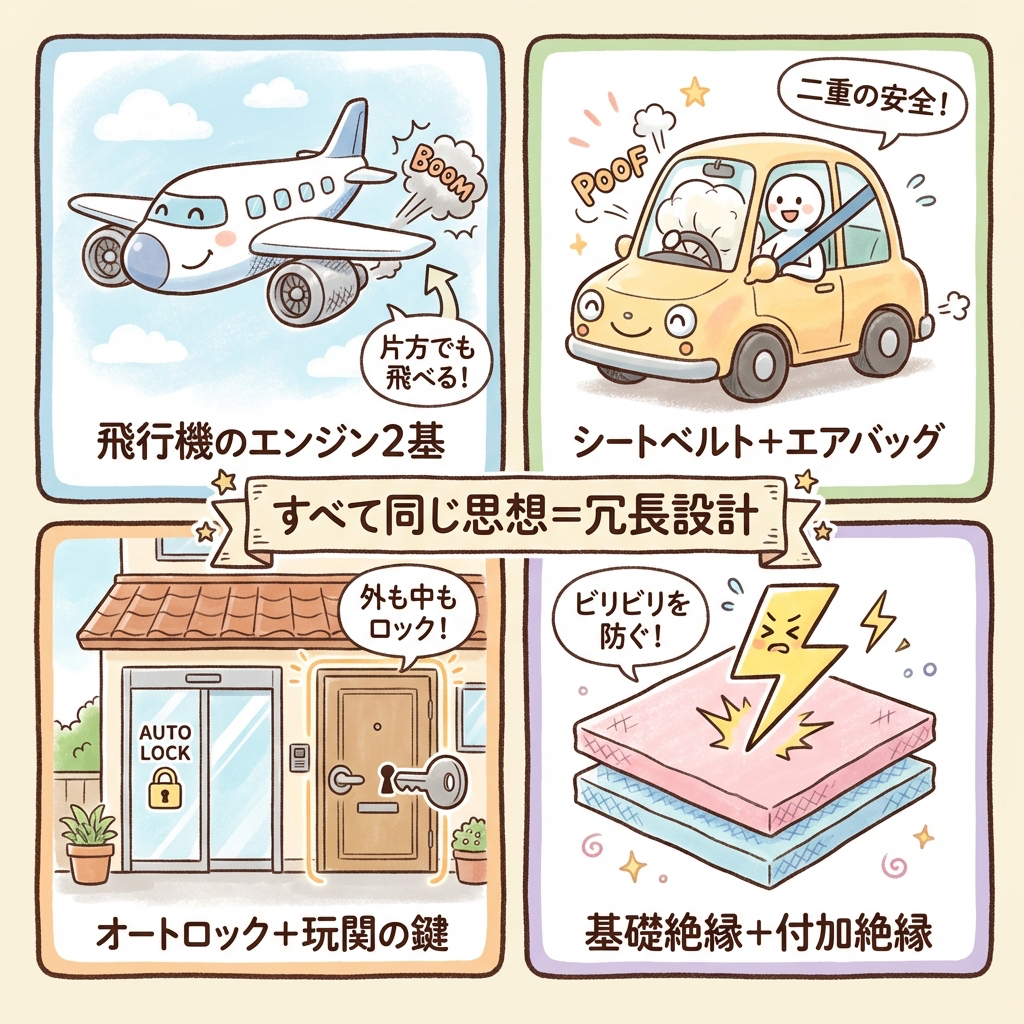

なぜ2枚重ねるのか？｜「冗長設計」という思想を理解する

✈️ 飛行機のエンジンはなぜ2基あるのか

旅客機には通常、2基以上のエンジンが搭載されています。もちろん1基でも飛行できます。実際、エンジンが1基停止しても着陸できるよう設計されています。

では、なぜわざわざ2基積むのか？　答えはシンプルです。

これが冗長設計（Redundancy Design）の考え方です。「正常時には不要だが、故障時に人の命を守るために備える」という設計思想です。

絶縁もまったく同じです。

🚗 シートベルト＋エアバッグ＝「基礎絶縁＋付加絶縁」

もうひとつ、もっと身近なたとえをしましょう。

自動車のシートベルトは、正常に機能すれば衝突時にあなたを守ります。それなのに、なぜエアバッグも付いているのでしょうか？

答えは「シートベルトが機能しなかった場合のバックアップ」です。シートベルトが切れたり、装着し忘れた場合でも、エアバッグが最低限の保護を提供します。この2つは独立して動作するため、片方が壊れてももう片方が機能します。

「基礎絶縁だけ」がなぜ危険なのか？

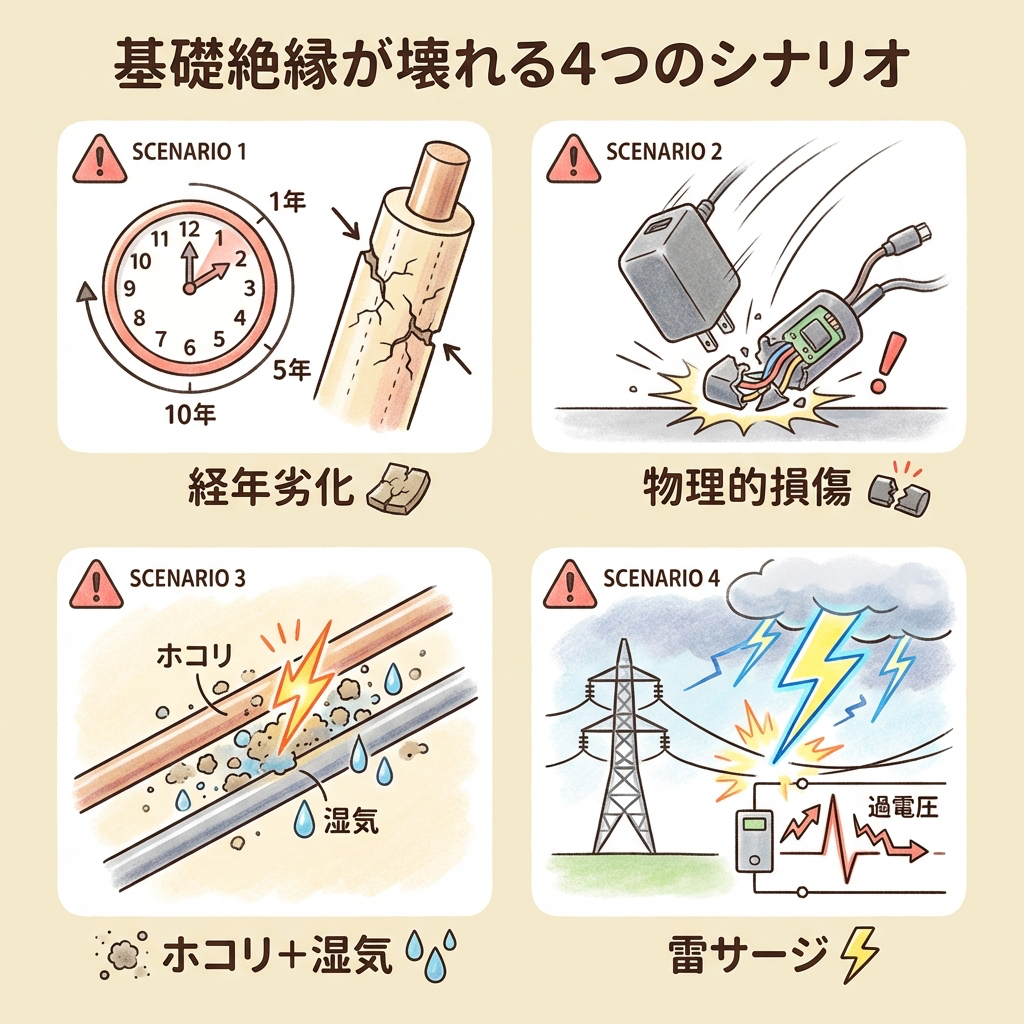

🧱 たった1枚の壁が破られるシナリオ

「でも、基礎絶縁って普通は壊れないんじゃないの？」と思うかもしれません。確かに、新品のときは壊れません。しかし製品は何年も、何十年も使われます。その間に基礎絶縁が故障するシナリオは、残念ながら現実に存在します。

こうした故障は「もしかしたら起きる」レベルではなく、「十分な数の製品を十分な期間使えば、統計的に確実に起きる」レベルの話です。何百万台も出荷される家電製品では、たとえ1台あたりの故障確率が極めて低くても、全体では必ず故障する個体が出ます。

だからこそ、1枚が壊れたときの「保険」が必要なのです。

強化絶縁の「なぜ」｜1枚なのに2枚分と言える理由

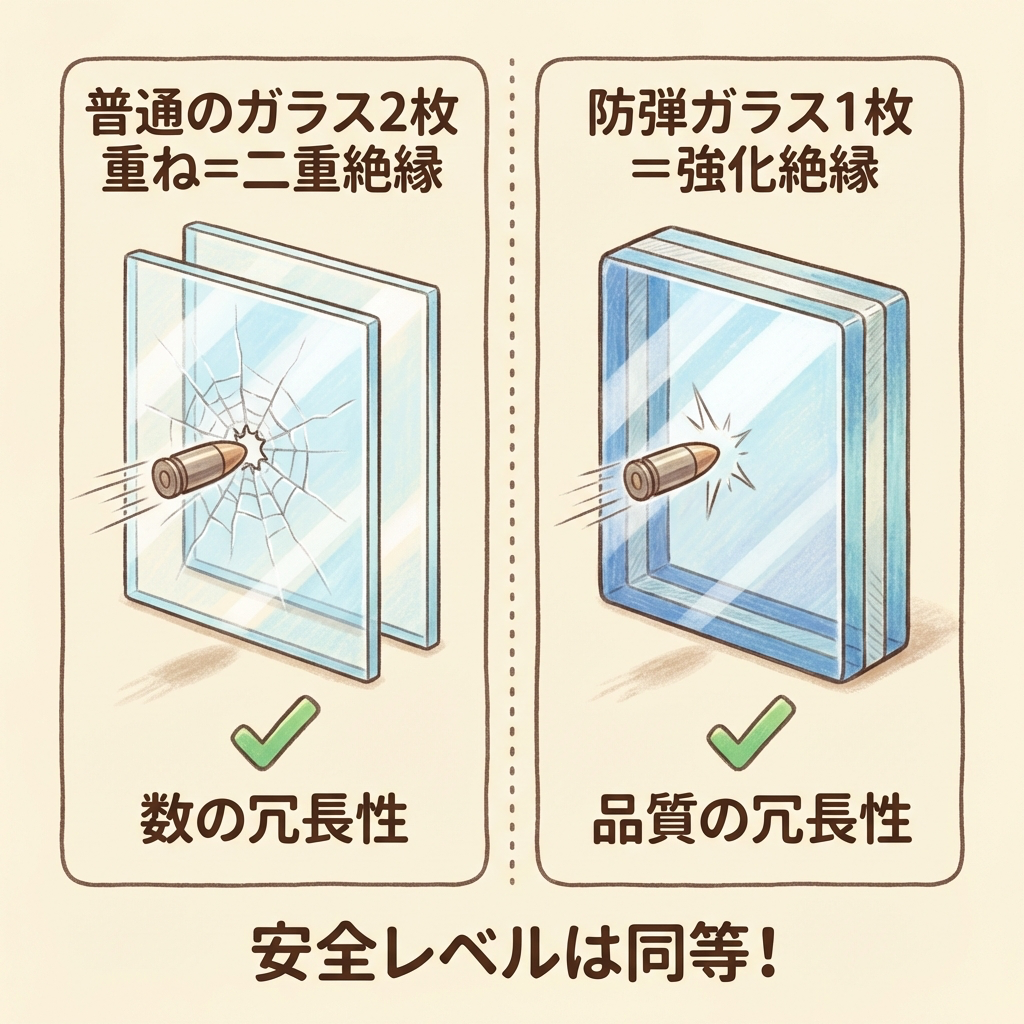

🛡️ 防弾ガラスで理解する「強化絶縁」

「二重絶縁は2枚重ねて安全を確保する。わかった。でも、強化絶縁は1枚なのに2枚と同等なのはなぜ？」

ここで、防弾ガラスをイメージしてください。

強化絶縁は単に「厚くした絶縁」ではありません。2枚分の保護性能を1枚で保証するために、より厳しい試験をクリアしなければなりません。具体的には以下の通りです。

沿面距離と空間距離の「なぜ」｜アリの散歩と鳥の飛行

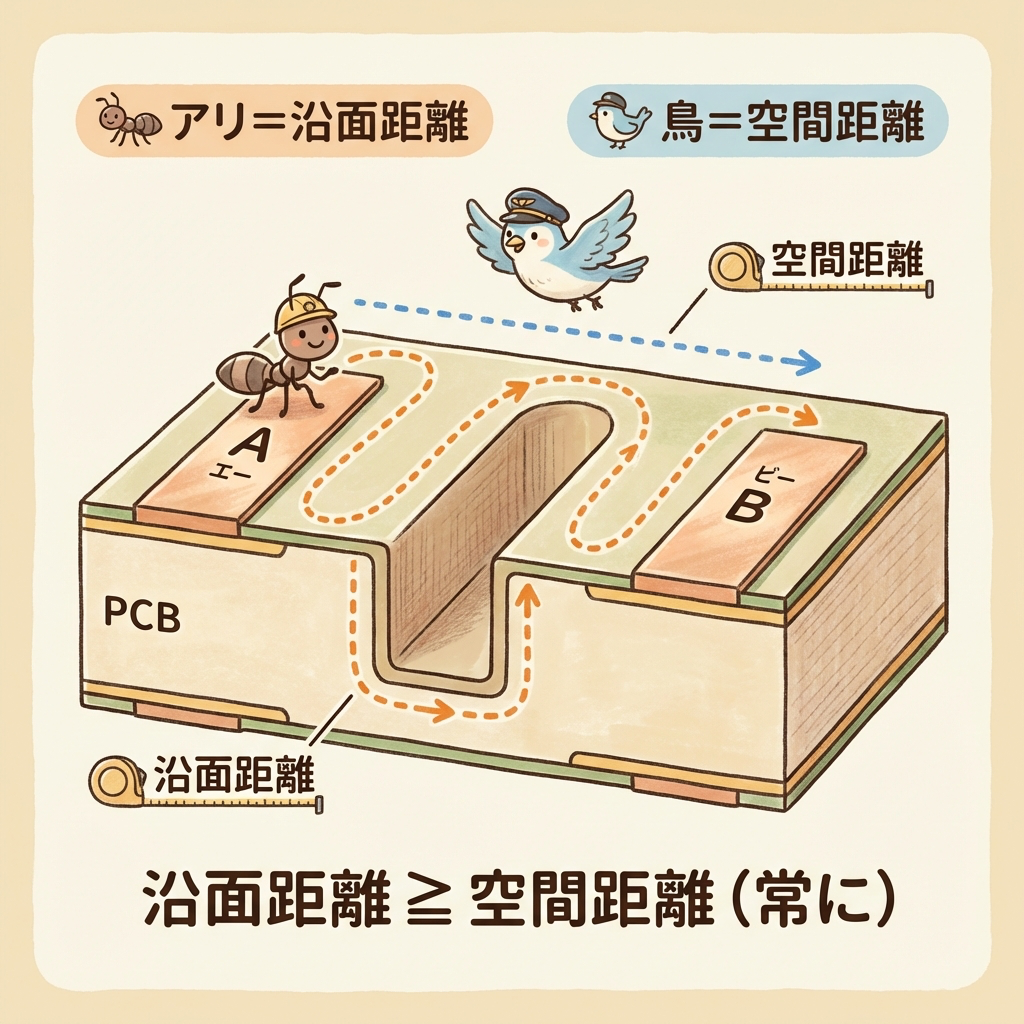

🐜 アリの散歩＝沿面距離（Creepage）

沿面距離と空間距離。名前だけ聞いてもピンとこない方が多いと思います。しかし、このたとえで一瞬でわかります。

基板の上に、2つの導体パッド（AとB）があると想像してください。AとBの間は絶縁体（基板の表面）で分離されています。

ここで、アリがパッドAからパッドBに移動したいとします。アリは空を飛べないので、基板の表面に沿って歩くしかありません。溝があればその溝に沿って迂回し、段差があればその段差を這い上がります。このアリが歩く最短ルートの距離が「沿面距離」です。

🐦 鳥の飛行＝空間距離（Clearance）

一方、鳥がパッドAからパッドBに移動するとします。鳥は空を飛べるので、表面を這う必要はありません。AからBまで空中を一直線に飛ぶ最短距離が「空間距離」です。

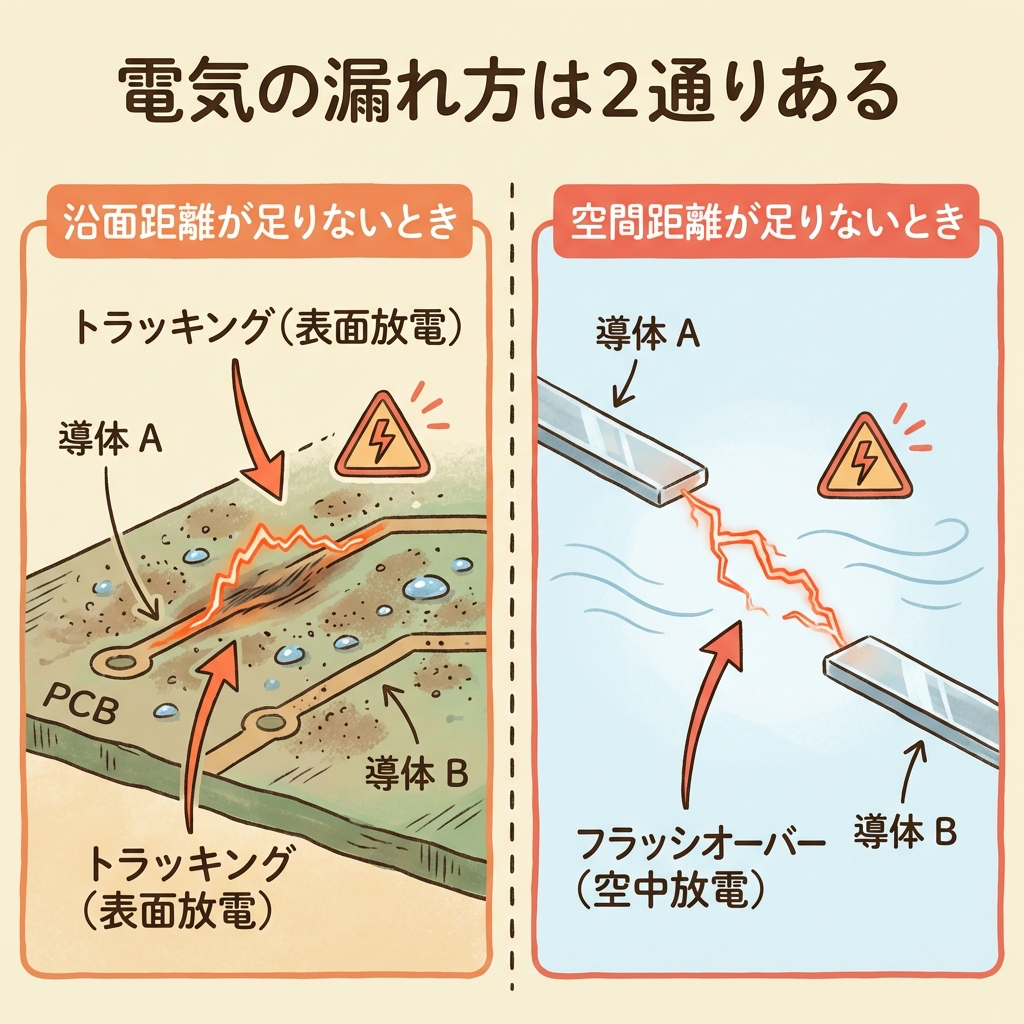

🤔 なぜ2種類の距離を別々に管理するのか？

「最短距離だけ管理すればいいんじゃないの？」と思うかもしれません。しかし、電気の「漏れ方」は2通りあるので、両方を管理する必要があるのです。

つまり、沿面距離は「汚れた表面の上でも安全か？」を保証する距離、空間距離は「きれいな空気中でも安全か？」を保証する距離です。目的が違うので、別々に管理する必要があるのです。

なぜ絶縁レベルで距離が変わるのか？

📏 「命を預ける距離」は大きくなる

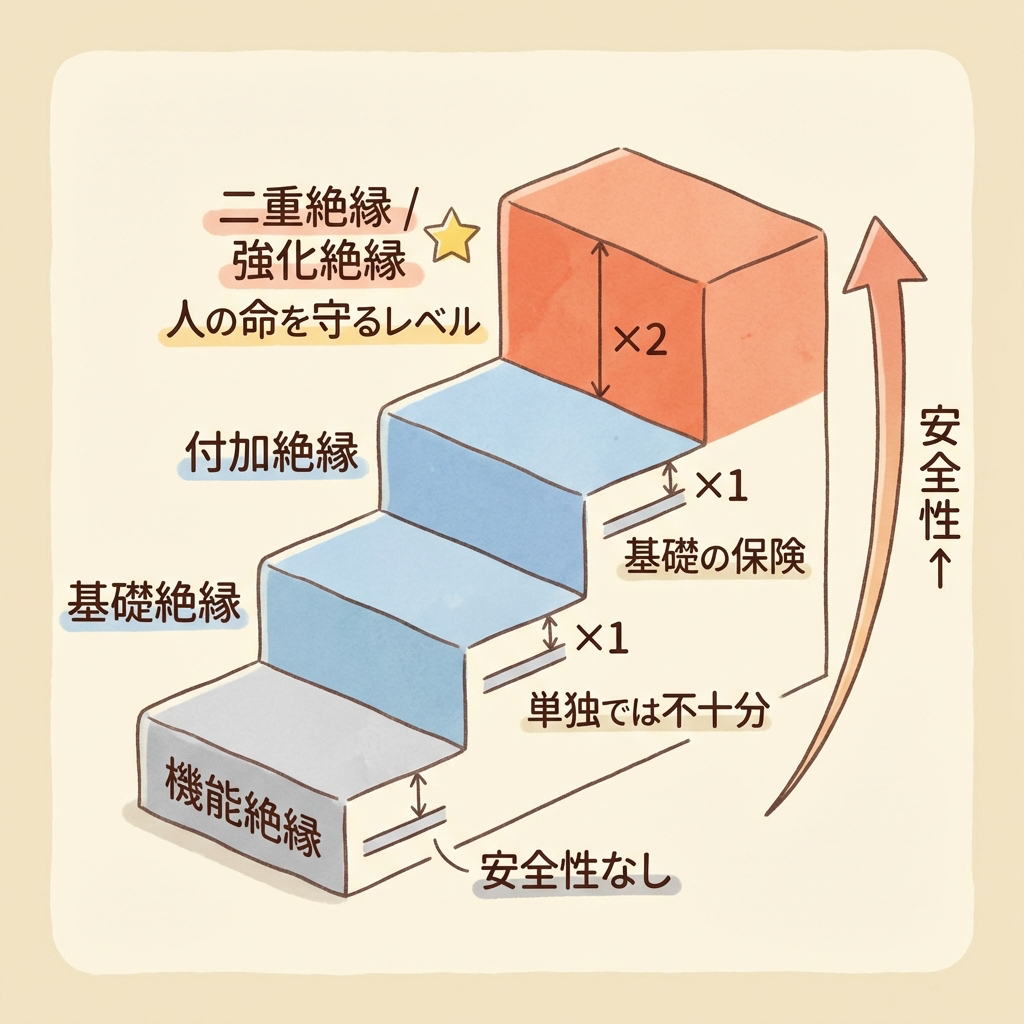

ここまでの知識を組み合わせると、ひとつの疑問が解けます。「なぜ強化絶縁の沿面距離は基礎絶縁の2倍なのか？」です。

基礎絶縁は、壊れたとしても裏に付加絶縁（2枚目の壁）がある前提で設計されています。つまり「最悪壊れても大丈夫」なので、距離は最低限でOKです。

一方、強化絶縁は1枚しかありません。その1枚が壊れたら、即座にユーザーが危険にさらされます。だからこそ、「壊れる確率を極限まで下げる」ために、距離も試験電圧も2倍に設定されているのです。

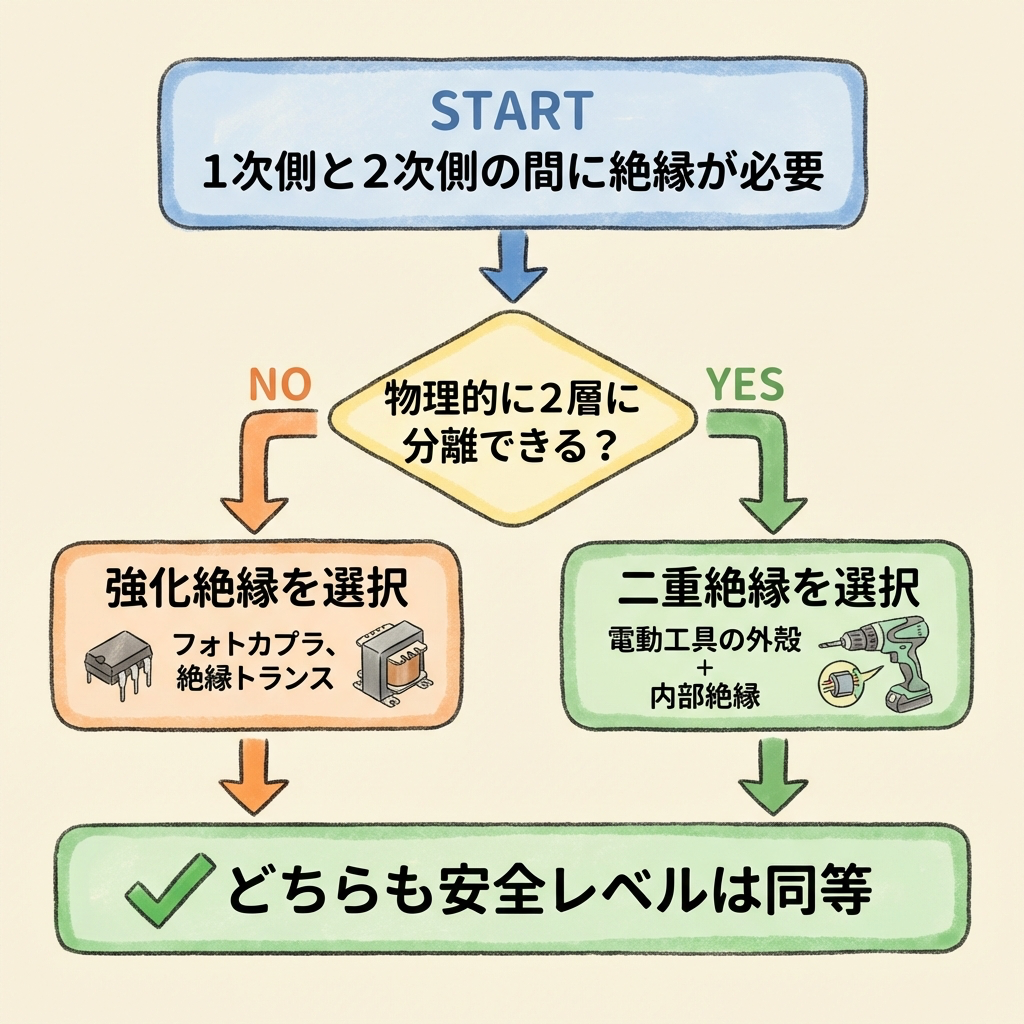

実務の判断｜二重絶縁と強化絶縁、どちらを選ぶ？

🛠️ 構造で決まる選択

「二重絶縁と強化絶縁の安全レベルは同じ」ということがわかったら、次は「どちらを使うか？」の判断です。答えは実はシンプルです。

よくある質問（FAQ）

❓ Q1：基礎絶縁＋保護接地（アース）もOKなんですよね？

その通りです。実は「2枚重ねる」以外にもう一つの方法があります。基礎絶縁が壊れたときに、漏れ電流を保護接地（アース線）で大地に逃がし、ブレーカーを落とす方法です。これがクラスI機器（3芯の電源プラグ、洗濯機や冷蔵庫など）の保護方式です。一方、アース線が不要な2芯プラグの製品（ノートPCの充電器、電動工具など）は二重絶縁または強化絶縁のクラスII機器です。

❓ Q2：「機能絶縁」は安全に関係ないのに、なぜ存在するの？

機能絶縁は回路が正常に動作するためだけに必要な絶縁です。たとえば、同じ二次側回路の中にあるICの絶縁パッケージなどです。ここでは危険な電圧が存在しないので、「感電保護」の目的はありません。安全規格上は「存在しない」ものとして扱われ、感電保護の層数としてカウントされません。

❓ Q3：付加絶縁だけを使うことはできますか？

できません。付加絶縁は「基礎絶縁のバックアップ」であり、必ず基礎絶縁とセットで使います。付加絶縁だけでは「1枚目の防壁」がないため、安全規格上は認められません。基礎絶縁＋付加絶縁で初めて「二重絶縁」として成立します。

❓ Q4：沿面距離を稼ぐためにスリットを入れるのは有効？

有効です。基板にスリット（溝）を入れると、アリ（沿面電流）は溝に沿って迂回するため、沿面距離を伸ばせます。ただし、スリットの深さが基板を貫通していない場合は迂回効果が限定的です。また、空間距離はスリットでは稼げません（鳥はスリットを飛び越える）。さらに、スリットにホコリが溜まると逆に沿面距離が短くなることもあるので、使用環境に注意が必要です。

❓ Q5：基板上で強化絶縁の沿面距離5mm以上を確保するのが難しい場合は？

いくつかの方法があります。スリットを入れて沿面距離を稼ぐ（ただし空間距離は変わらない）、絶縁バリア（壁）を設ける、コンフォーマルコーティングで表面の汚損を防止する、または絶縁型の部品（フォトカプラ、デジタルアイソレータなど）を使って物理的に分離する、といった手法があります。

すべてを整理｜絶縁の「なぜ」を1枚にまとめる

まとめ｜絶縁の「なぜ」がわかれば、設計の判断ができる

絶縁の「種類」を知ることは大切ですが、それ以上に大切なのは「なぜそうなっているか」を理解することです。「なぜ」がわかっていれば、規格の文言を丸暗記しなくても、設計の判断に迷うことは格段に減ります。

この記事が、あなたの安全設計の一助になれば幸いです。
