アレニウスの式とは？10℃2倍則と加速試験の寿命換算を早見表と計算例で図解

※本記事にはプロモーション（広告）が含まれています。

結論を先に言います。アレニウスモデルとは「温度が高いほど壊れる反応が速く進む」ことを数式にした寿命予測モデルです。これを使うと、たとえば「85℃で1000時間試験すれば、実使用25℃で何年相当か」を計算で出せるようになります。

この記事では、なぜ温度が10℃上がると寿命が半分になるのか、その仕組みを化学反応の絵で完全に理解し、実務で使える計算式まで一気に解説します。読み終わる頃には、客先や上司に「このサンプル数と試験時間で本当に十分なのか」と聞かれても、根拠を持って答えられるようになります。

なぜ加速試験が必要なのか？

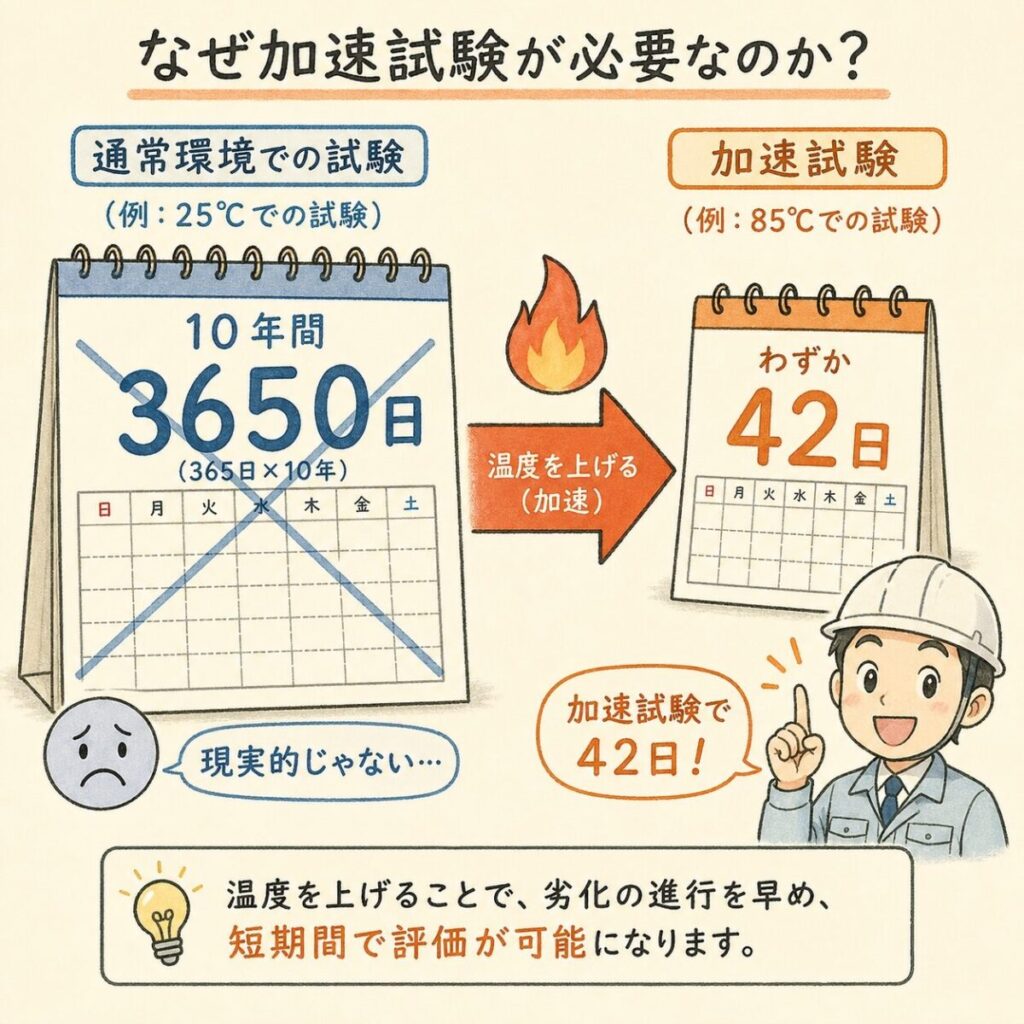

製品の寿命が10年だとして、本当に10年間ずっと動かして確認していたら、商品を売る前に他社に追い抜かれてしまいます。だから、短時間で「寿命相当」のダメージを与える試験が必要になります。これが加速試験です。

ここで疑問が生まれます。「85℃の1000時間が、本当に25℃の10年に相当するの？」この換算を支える理論こそ、アレニウスモデルです。

加速試験は、製品が「壊れない」ことを数字で示す信頼性工学の手法の1つです。信頼性工学の全体像は次の記事で図解しています。

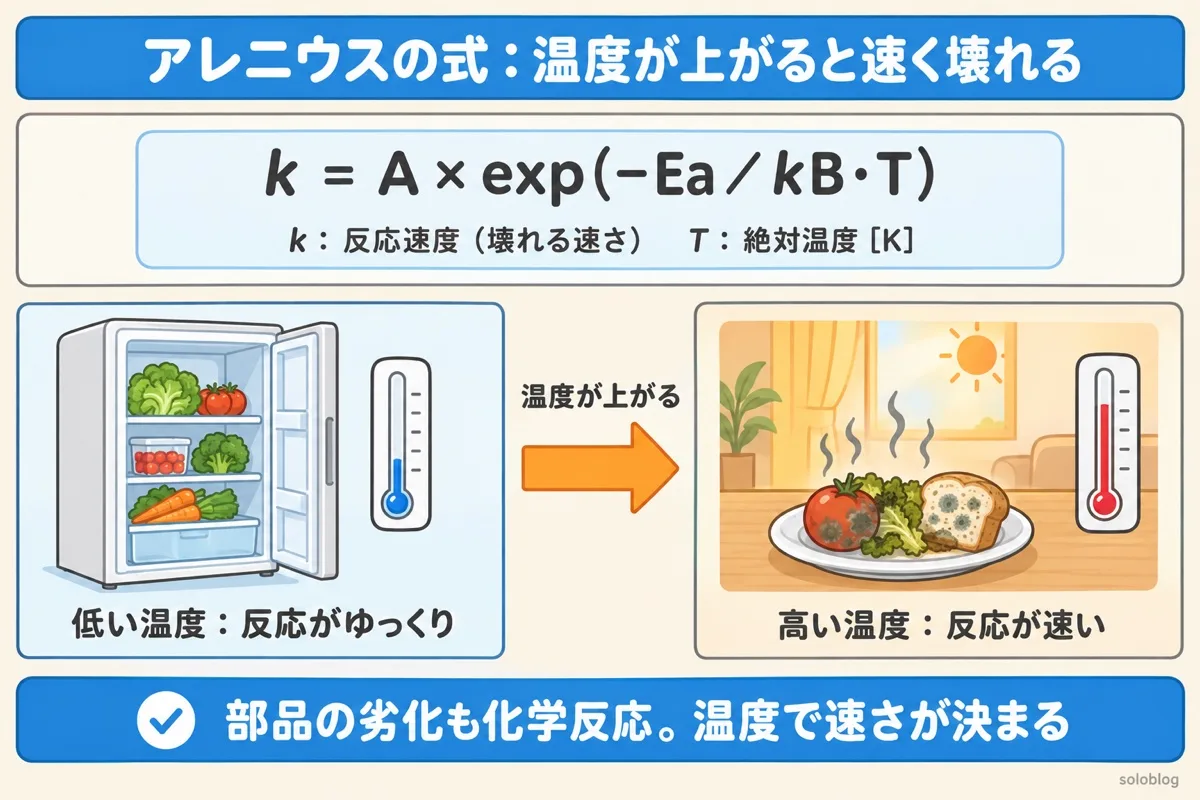

アレニウスモデルの式｜難しそうに見える式の正体

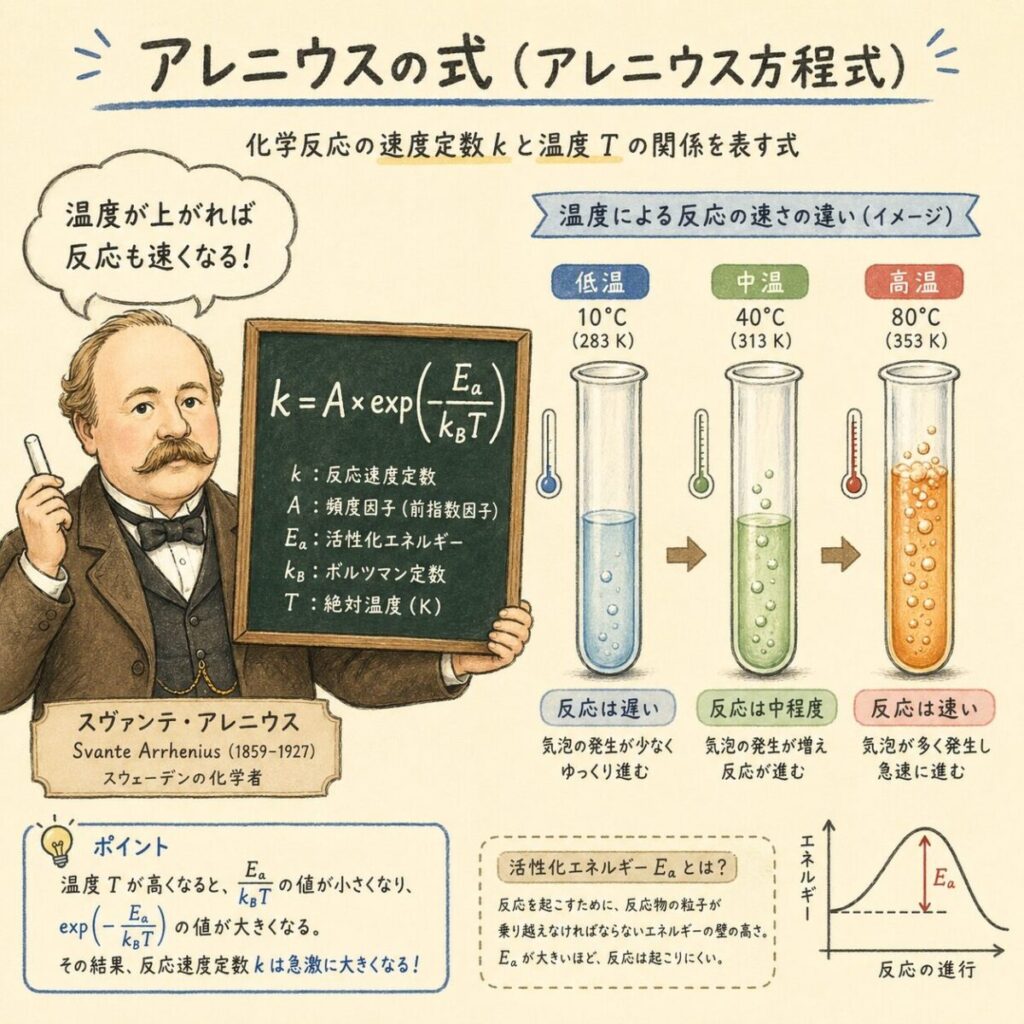

アレニウスモデルは元々、化学反応の速度を表す式です。1889年にスウェーデンの化学者アレニウスが提唱しました。「温度が上がると反応が速く進む」を数式にしたものです。

ややこしく見えますが、エンジニアが押さえるべき本質はたった1つです。

式の中の「exp」（指数関数）が大事です。これは「温度が少し上がっただけで、反応速度がドーンと跳ね上がる」という性質を持っています。だからこそ、温度を上げる加速試験が成立するわけです。

活性化エネルギーEa｜「壊れにくさのハードル」

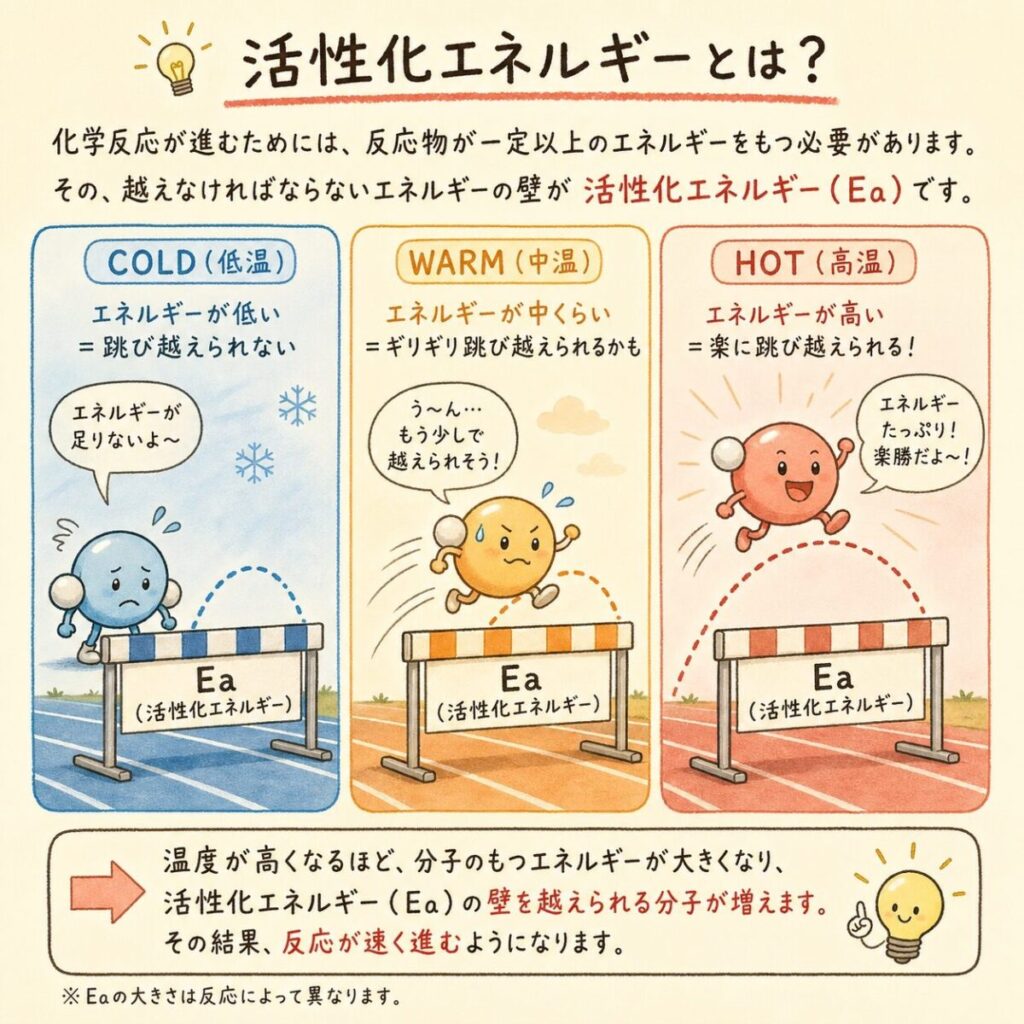

アレニウスの式で、エンジニアが値を入れる必要があるのが活性化エネルギー Eaです。これは「壊れる反応を起こすために必要なエネルギーのハードル」と考えてください。

Eaが大きい＝ハードルが高い＝壊れにくい＝温度の影響を受けやすい、ということになります。

故障モード	活性化エネルギーEa[eV]	特徴
電解コンデンサ電解液蒸発	0.4〜0.6	メーカーの寿命式は10℃2倍則で表すことが多い
半導体一般故障	0.7	業界標準でよく使われる値
ハンダ接合の疲労	0.5〜0.8	材料・形状で変動
エレクトロマイグレーション	0.9〜1.0	温度依存性が強い
酸化膜破壊	0.3〜0.6	温度依存性は中程度

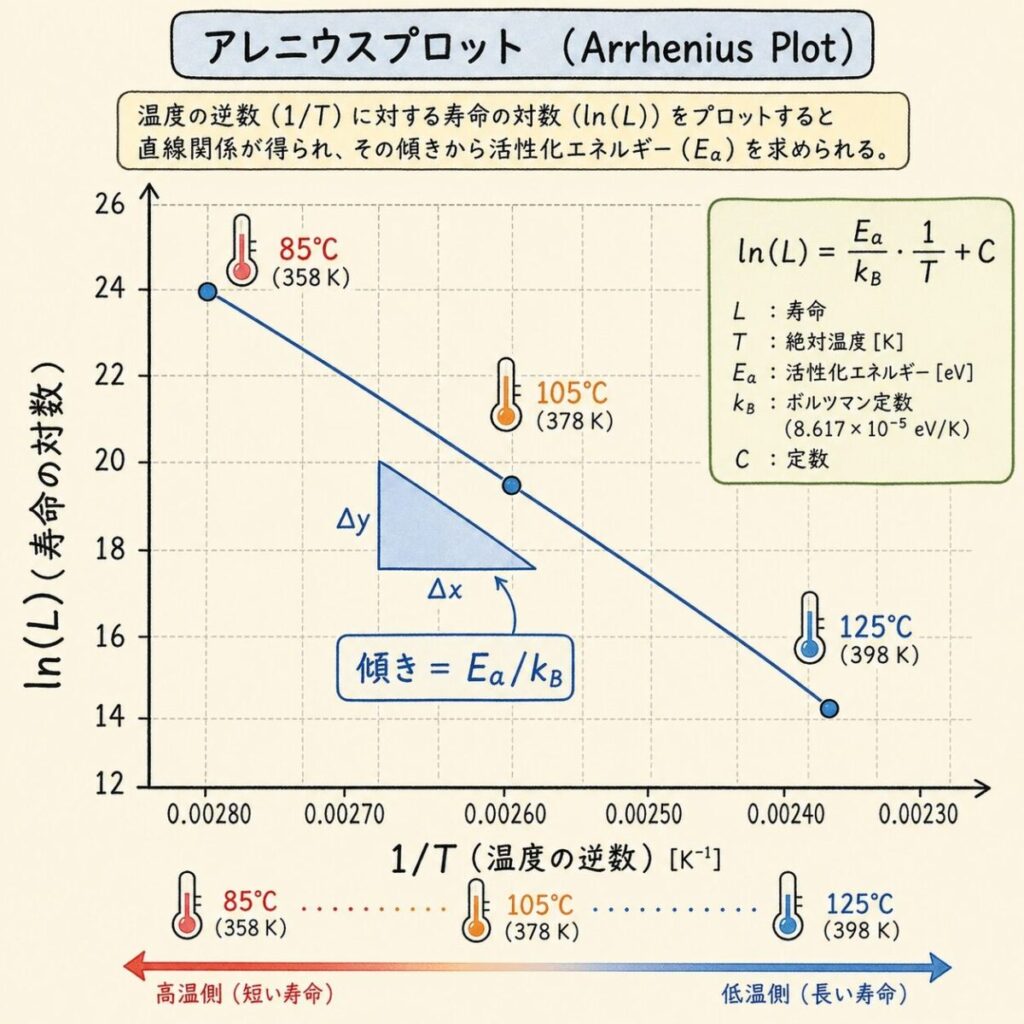

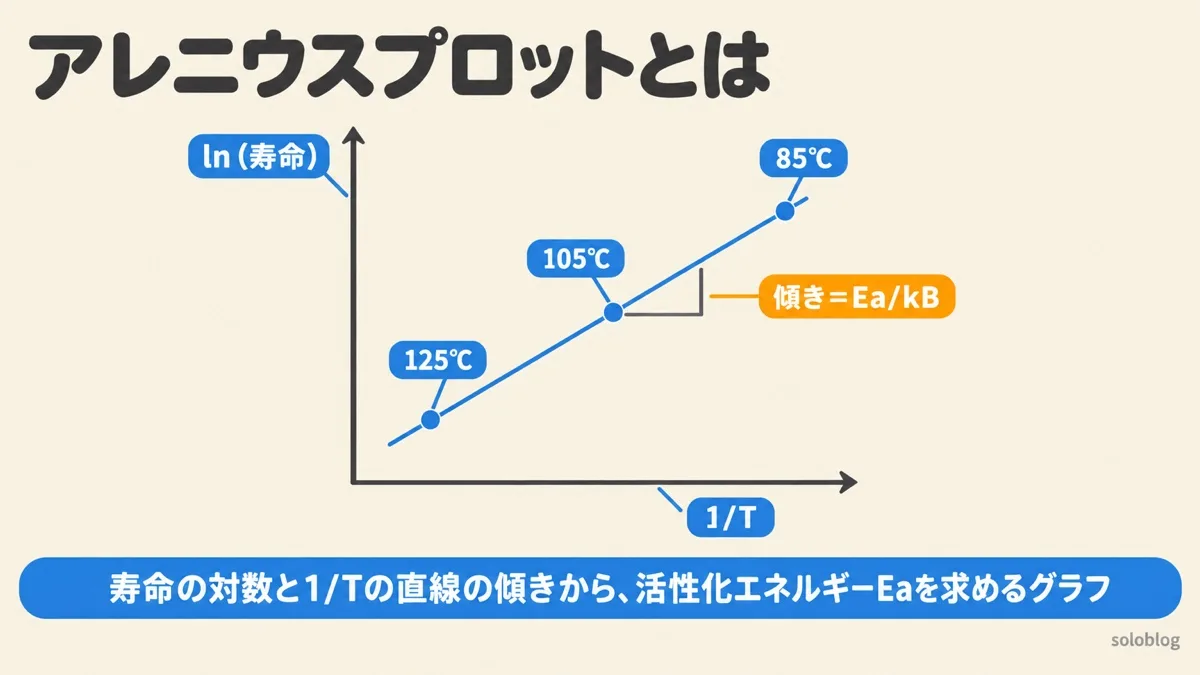

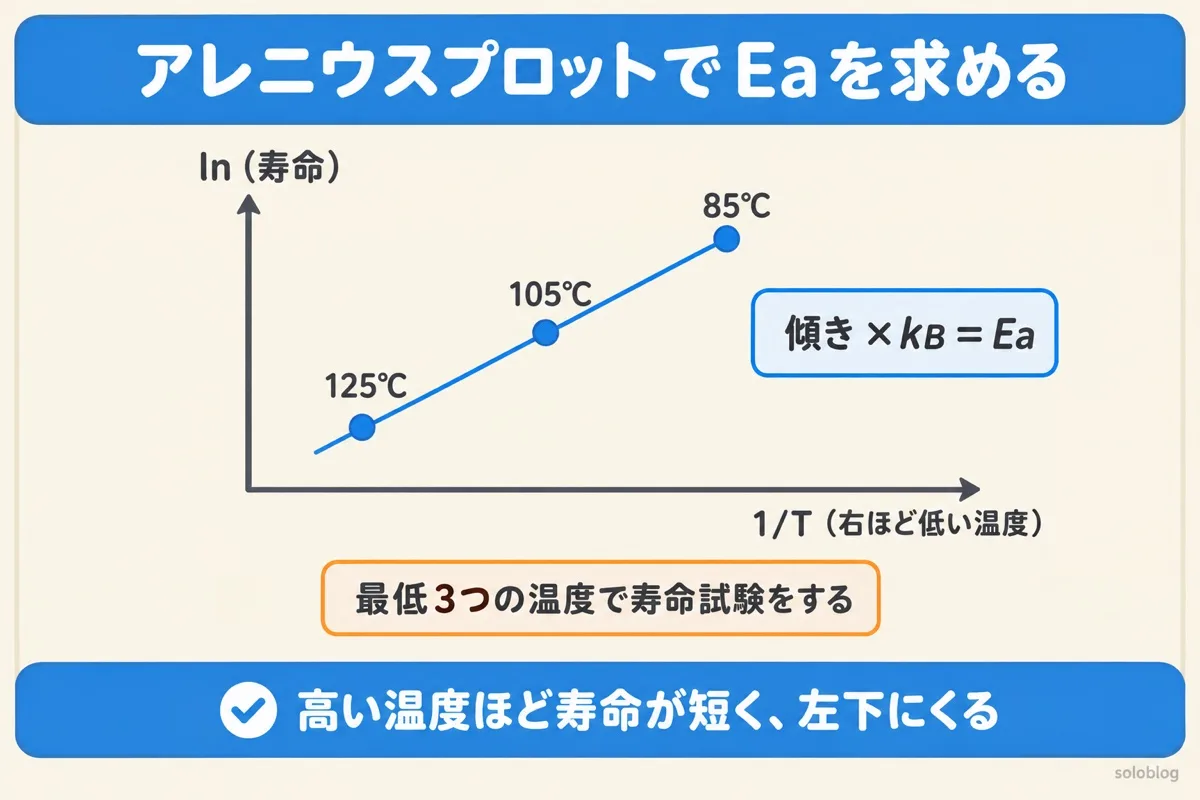

表の値は文献でよく見かける目安で、資料によって幅があります。

この続きと一緒に読まれている記事

10℃2倍則｜実は「アレニウスの式の特殊ケース」

信頼性の現場でよく聞く「温度が10℃上がると寿命が半分になる」（10℃2倍則）。これはアレニウスの式で、Ea が 0.6〜0.7eV 程度、温度が40〜80℃あたりのときに成り立つ近似です（たとえば Ea＝0.6eV なら、40℃から50℃に上がると寿命がほぼ半分になります。下の計算ツールで確かめられます）。

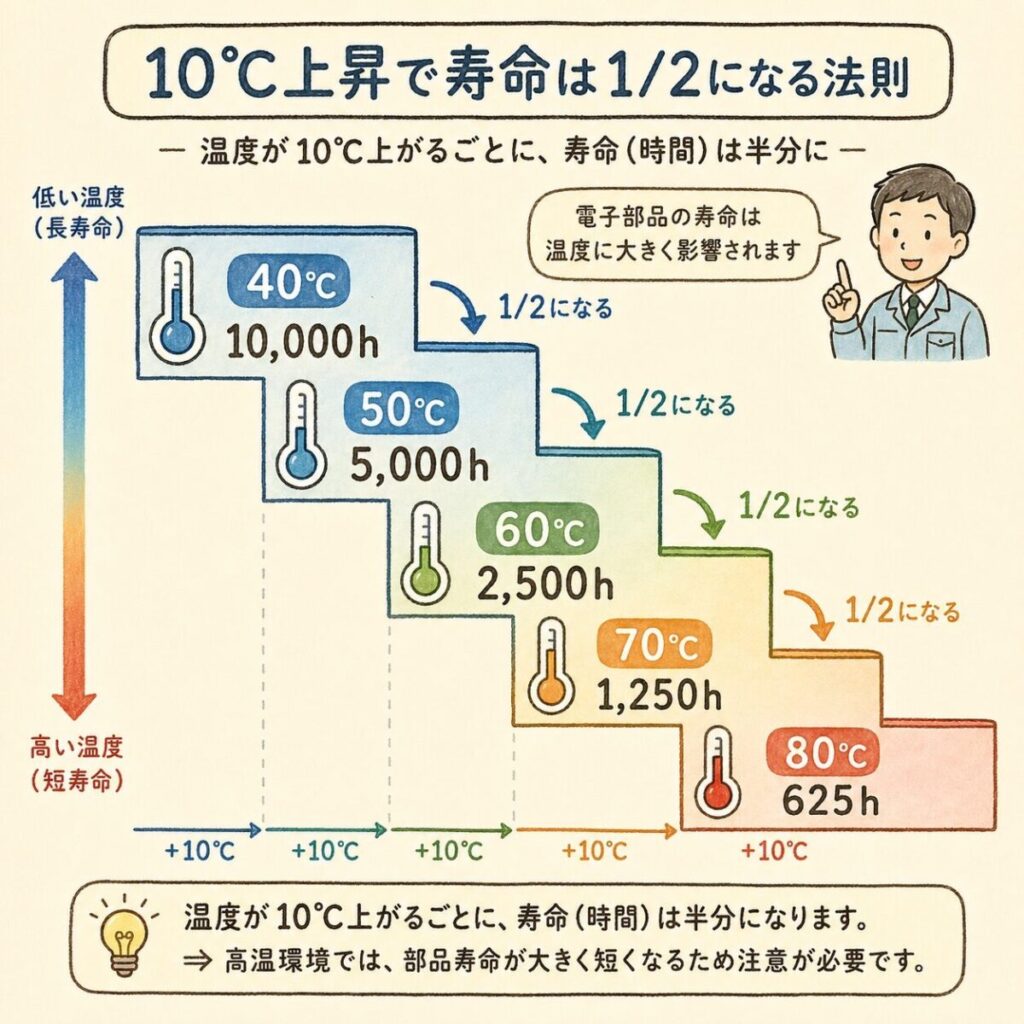

たとえば40℃の寿命が1万時間の部品があったとして、温度を10℃ずつ上げると寿命は以下のようになります。

40℃から80℃に40℃上げると寿命は2⁴ = 16分の1になります。電解コンデンサの寿命計算でこの関係がよく使われます。

10℃2倍則の早見表（「10℃半減則」「10度2倍速」も同じ意味）

試験温度 − 使う温度	加速の倍率（寿命の比）
10℃	2倍
20℃	4倍
30℃	8倍
40℃	16倍
50℃	32倍
60℃	64倍

計算式は 倍率＝2^(温度差÷10) です。たとえば「35℃で10日」の加速試験は、25℃なら 10日×2^((35−25)÷10)＝20日分、20℃なら 10日×2^1.5≒28日分にあたります。ただし、これは Ea が0.6〜0.7eV 前後の故障に当てはまる近似です。Ea が違うときは下の加速係数 AF の式で計算します。

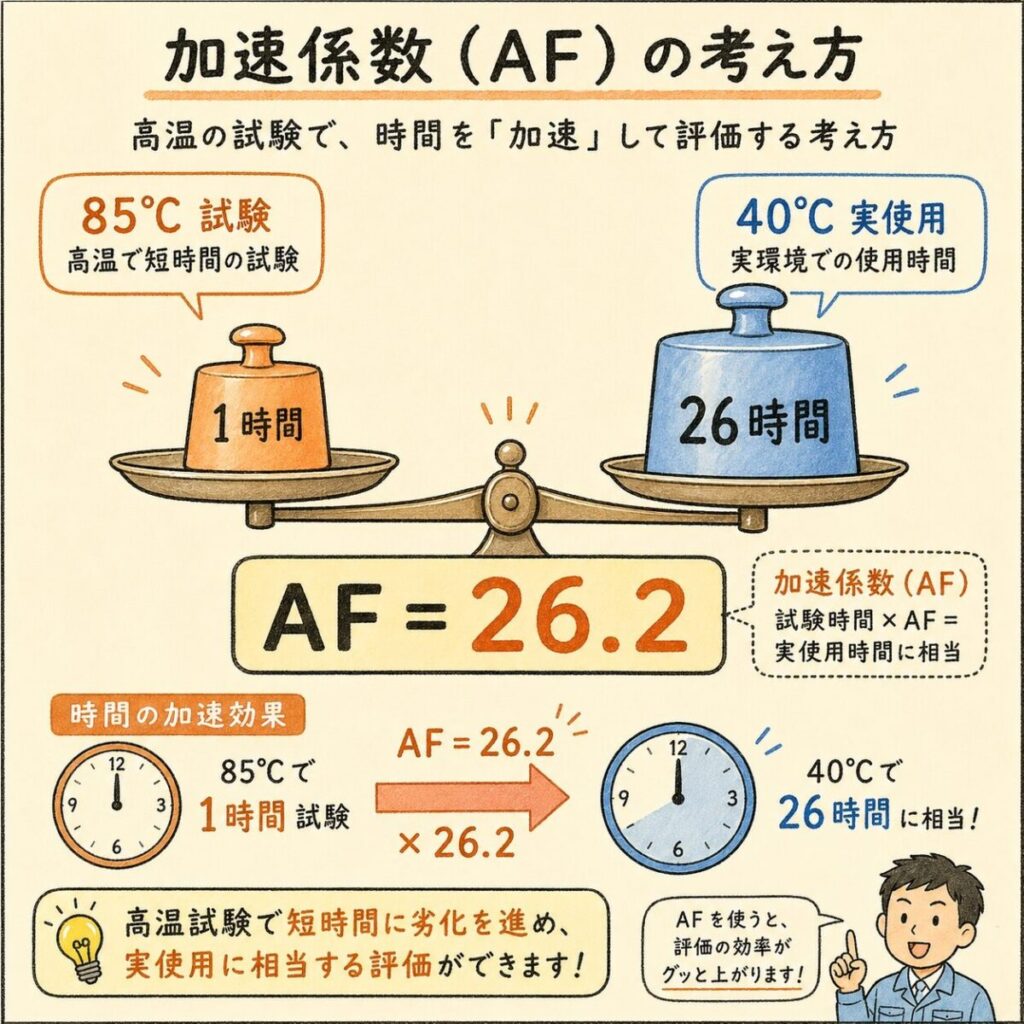

加速係数AF｜「試験時間×AF＝実使用時間」

加速試験の現場でいちばん使う概念が加速係数 AF（Acceleration Factor）です。「試験を1時間やったら、実使用環境で何時間に相当するか」を表す倍率です。

ややこしい式ですが、中身は単純です。「試験温度の反応速度」÷「実使用温度の反応速度」の比です。試験のほうが温度が高いので、このAFは1より大きい値になります（=試験のほうが速く壊れる）。

実使用時間の換算式

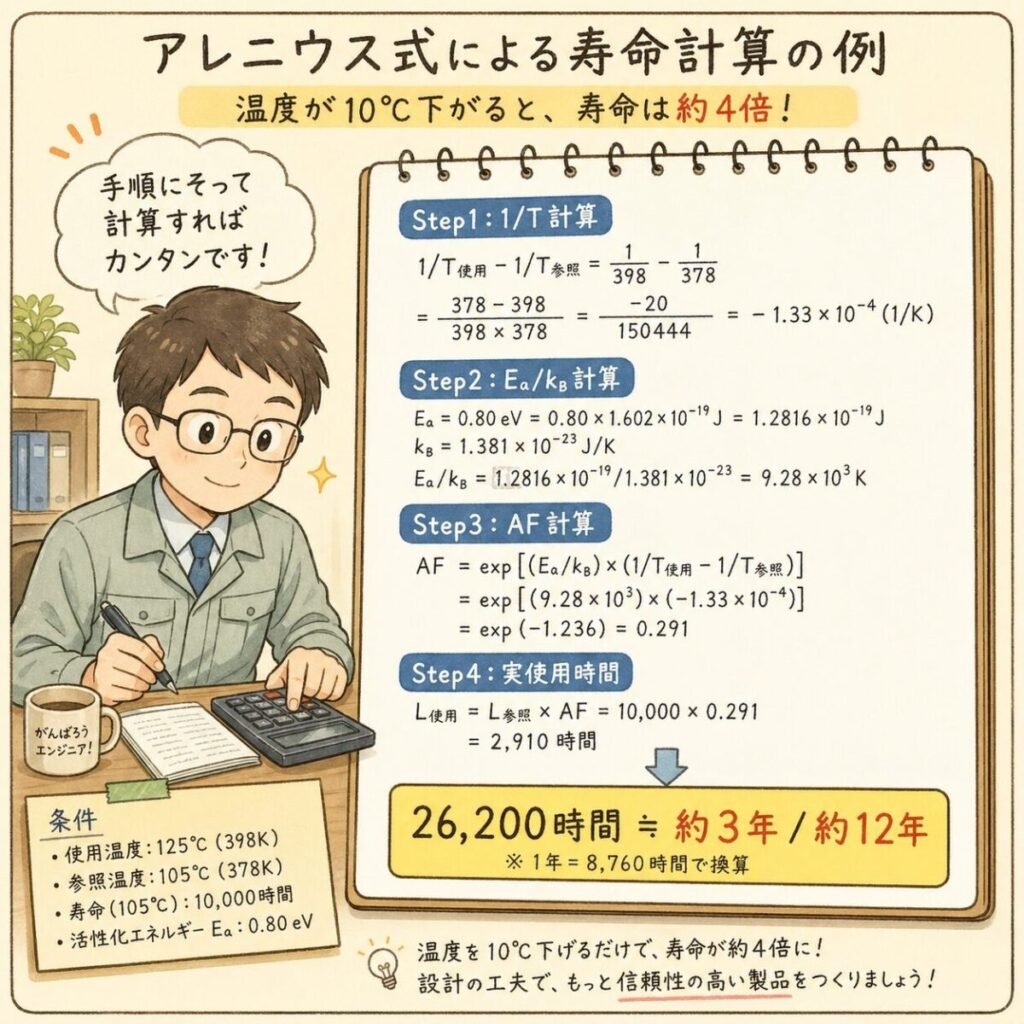

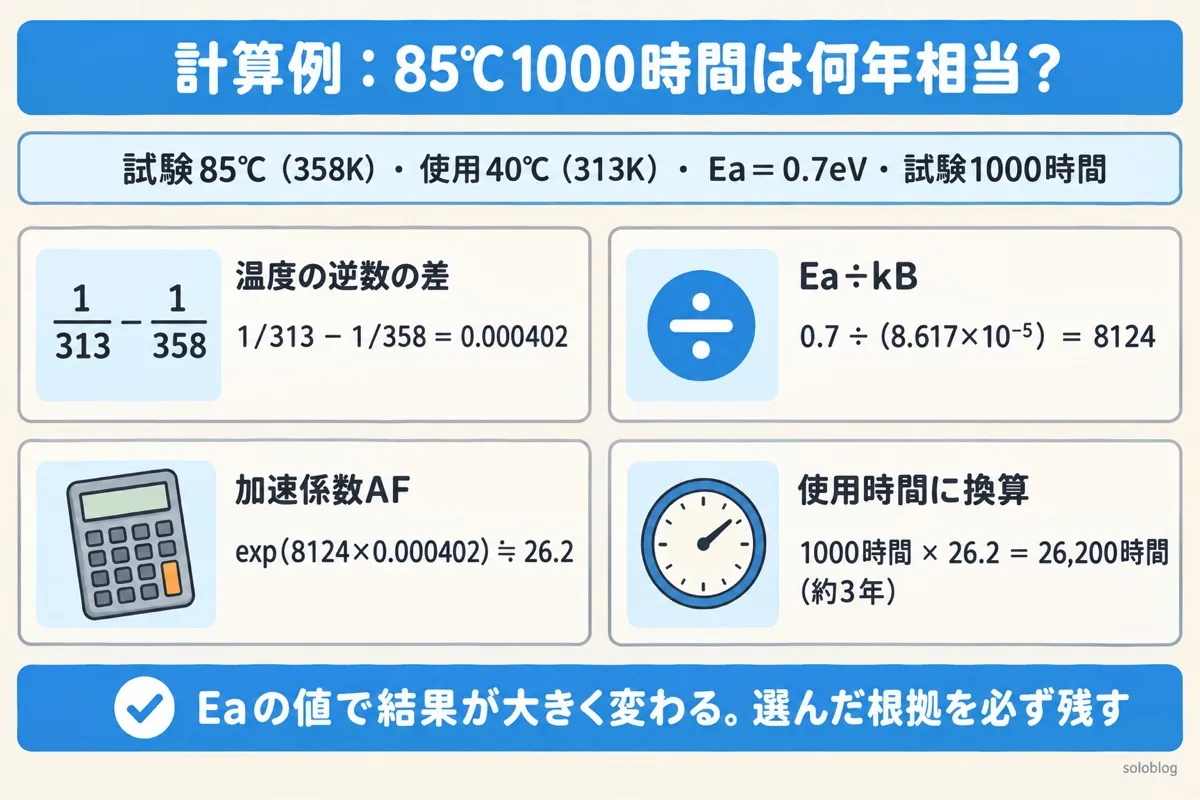

実例｜「85℃ 1000時間」は実使用何年に相当？

よくある加速試験条件で実際に計算してみましょう。客先監査でこのレベルの説明ができれば、ひとまず合格点です。

STEP 1：1/T_use − 1/T_test を計算

STEP 2：(Ea / kB) を計算

STEP 3：AFの式に代入

STEP 4：実使用時間に換算

加速係数AFの計算ツール｜試験時間を実使用の時間と年数に換算

活性化エネルギー Ea、実使用温度、試験温度、試験時間を入れてください。アレニウスの式で加速係数 AF を求め、試験時間が実使用で何時間・何年にあたるかを、上の実例と同じ4ステップの途中式で出します。10℃2倍則で計算した場合との違いも並べます。最初の値は上の実例（Ea＝0.7eV、40℃、85℃、1000時間）です。

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。絶対温度は本文と同じく ℃＋273、ボルツマン定数は k_B＝8.617×10⁻⁵ eV/K で計算します。途中で丸めないので、本文の実例（AF≒26.2）とは小数点以下がずれることがあります。結果は、故障モードがアレニウスモデルに従い、外挿の幅が妥当な場合の目安です。

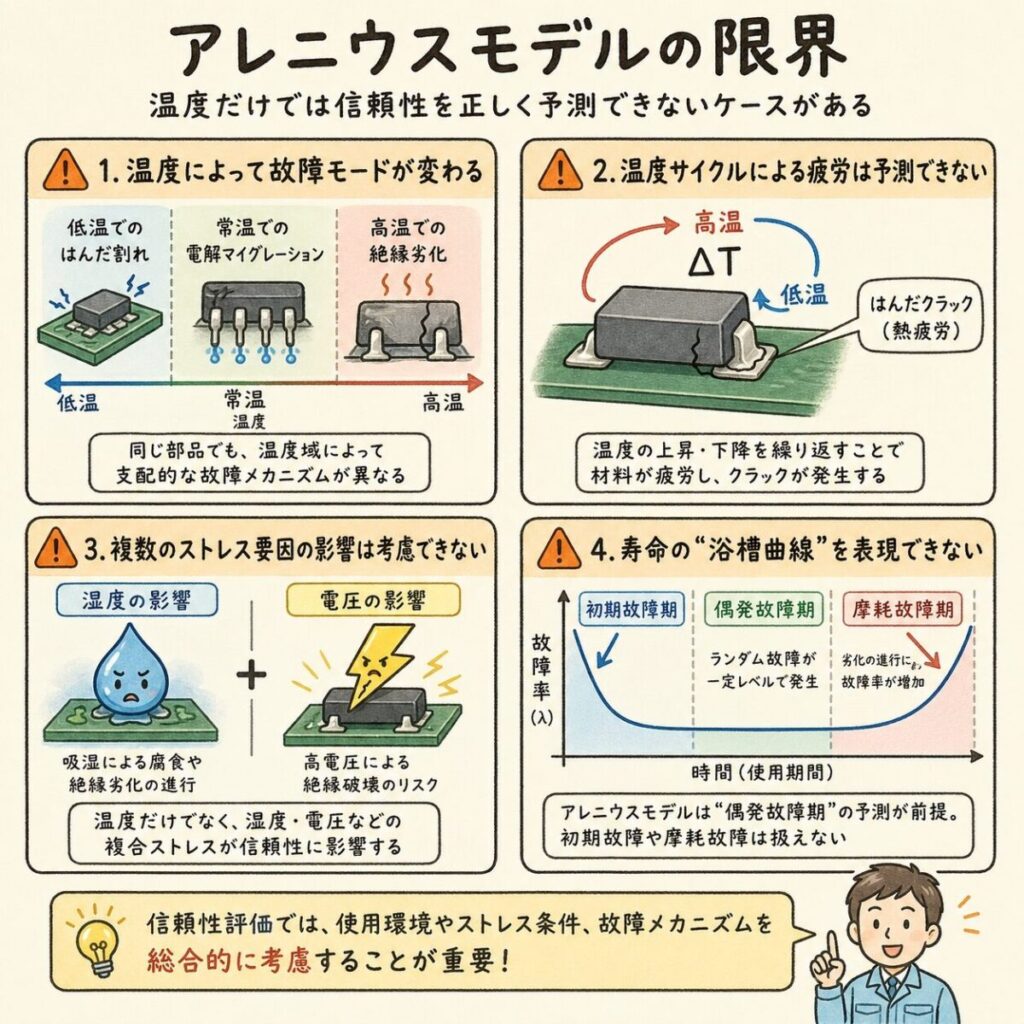

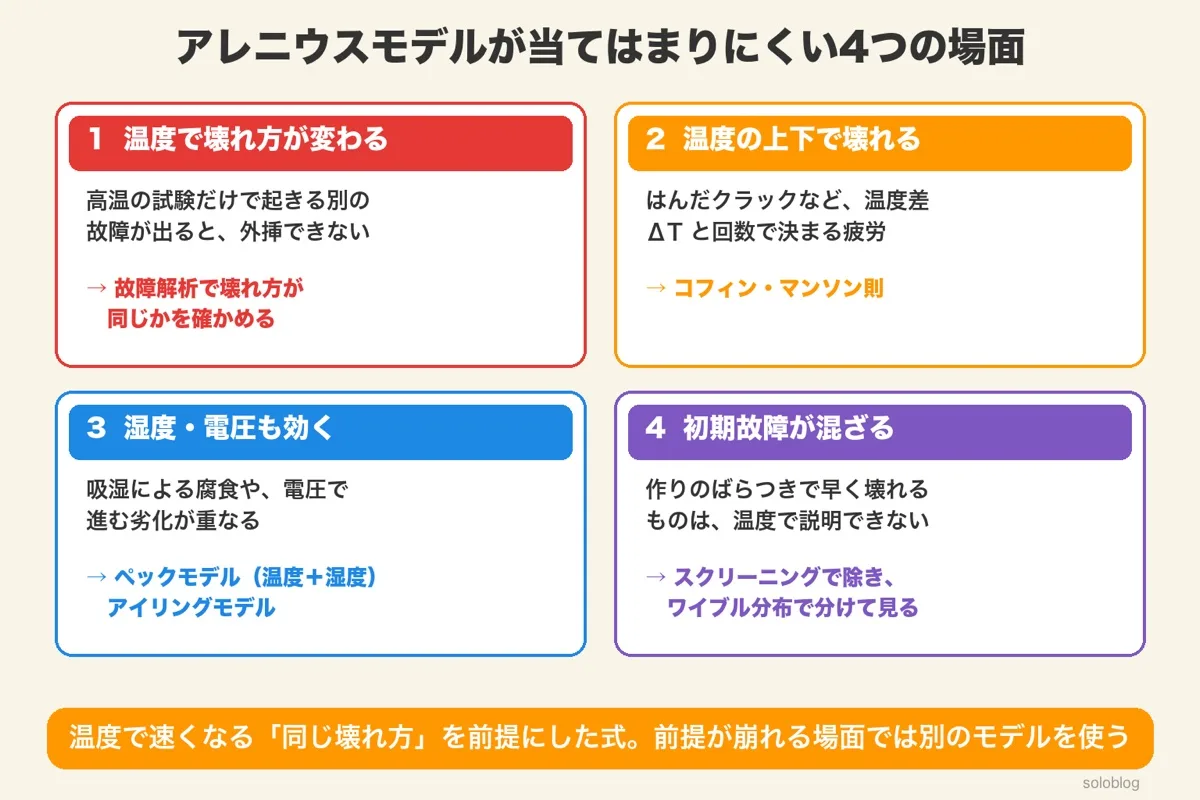

温度の変化が寿命を縮める例として、温度サイクルではんだ接合部が割れる「はんだクラック」もあります。
