「浮いている」とはどういう状態か?|フローティング・ハイインピーダンスの正体

※本記事にはプロモーション(広告)が含まれています。

こんな疑問はありませんか?
  • 「この端子、浮いてるよ」と言われたけど、何が問題なのかわからない
  • 「ハイインピーダンス」「フローティング」「オープン」…全部同じ意味?
  • プルアップ抵抗・プルダウン抵抗が必要な理由がイマイチ腑に落ちない
  • 使わないICの入力端子を「そのまま放置」して痛い目にあったことがある
○ この記事でわかること
  • 「浮いている(フローティング)」とはどこにも電位が確定していない状態であること
  • 浮いた端子がアンテナとなってノイズを拾うメカニズム
  • デジタルICの入力が不定電圧になると貫通電流で発熱・破壊する危険性
  • プルアップ/プルダウン抵抗で「浮き」を解消する仕組みと抵抗値の考え方
先に結論

「端子が浮いている」とは、その端子の電圧がどこにも決められていない状態のことです。VCCにもGNDにも繋がっていないため、電圧は不定(HIGHでもLOWでもない曖昧な値)になります。浮いた端子は空間のノイズを拾う「アンテナ」と化し、デジタルICでは誤動作や素子破壊を招きます。これを防ぐために、抵抗でVCCかGNDに繋いで電位を確定させる──それがプルアップ/プルダウンです。

回路設計の世界では「浮いている」という言葉がよく飛び交います。「その端子、浮かせちゃダメだよ」「プルアップ入れた?」──こう言われても、初心者のうちは「なぜ浮いていると問題なのか」がピンときませんよね。

この記事では、「浮いている」という状態の正体を、水道管のたとえを使いながら丁寧に解説します。読み終える頃には、プルアップ/プルダウンが必要な理由が「なるほど、そういうことか!」と腑に落ちるはずです。

「端子が浮いている」の正体

「繋がっている」と「浮いている」を水道管で理解する

まず、「浮いている」とは何かを直感的に理解しましょう。水道管で考えます。

繋がっている状態

蛇口(電源)に水道管がしっかり接続されている。蛇口を開ければ水位(電圧)は「満タン」、閉じれば「空っぽ」。水位が常にはっきり決まっている。

浮いている状態

水道管がどこにも繋がっておらず、先端が空中に開放されている。雨が入ったり蒸発したりして、水位(電圧)がそのときどきでバラバラ。誰にも予測できない。

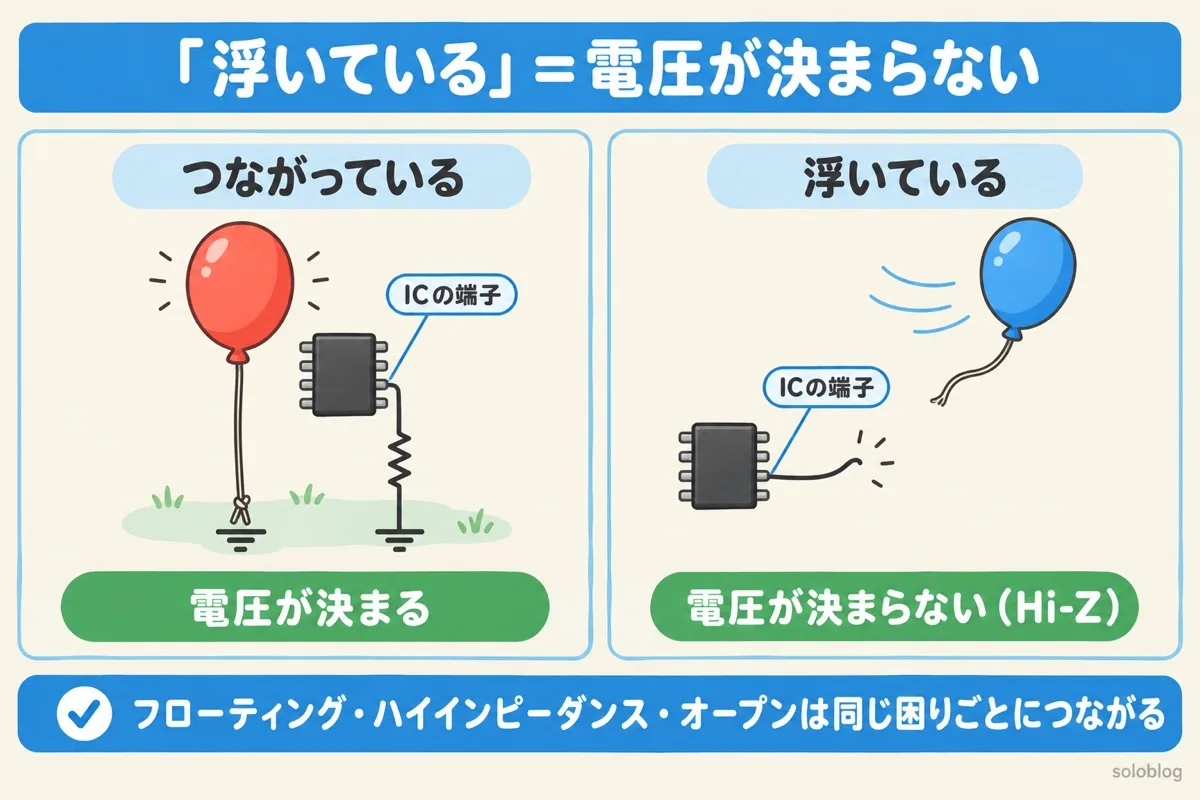

電気回路に置き換えると、「浮いている」とはICの端子がVCC(電源)にもGNDにもどこにも接続されていない状態のことです。端子の電圧を決める「拠り所」がないので、電圧はフラフラと不安定になります。

電気的に言うと「ハイインピーダンス」

この「浮いている」状態を、電気の用語ではハイインピーダンス(Hi-Z)と呼びます。

インピーダンスとは「電流の流れにくさ」のこと。ハイインピーダンスとは「電流がほとんど流れない=どこにも繋がっていないのと同じ」という意味です。

用語の整理

用語 意味 イメージ
フローティング 端子がどこにも接続されず「浮いている」 水道管の先が空中で開放
ハイインピーダンス(Hi-Z) 電流がほとんど流れない状態 水道管のバルブが完全に閉じている
オープン 回路が切れている(導通なし) 水道管が途中で切断されている

これら3つの用語は厳密には少しずつ意味が異なりますが、実務では「端子の電圧が定まっていない危険な状態」としてほぼ同じ文脈で使われます。

「ハイインピーダンス」が出力側に使われる場合
トライステートバッファなどのデジタルICでは、出力が「Hi-Z状態」になることがあります。これは出力側が意図的に「どこにも駆動しない」モードに入ることです。入力側の「浮き(フローティング)」とは原因が異なりますが、「電位が定まらない」という点では同じ現象が起きます。

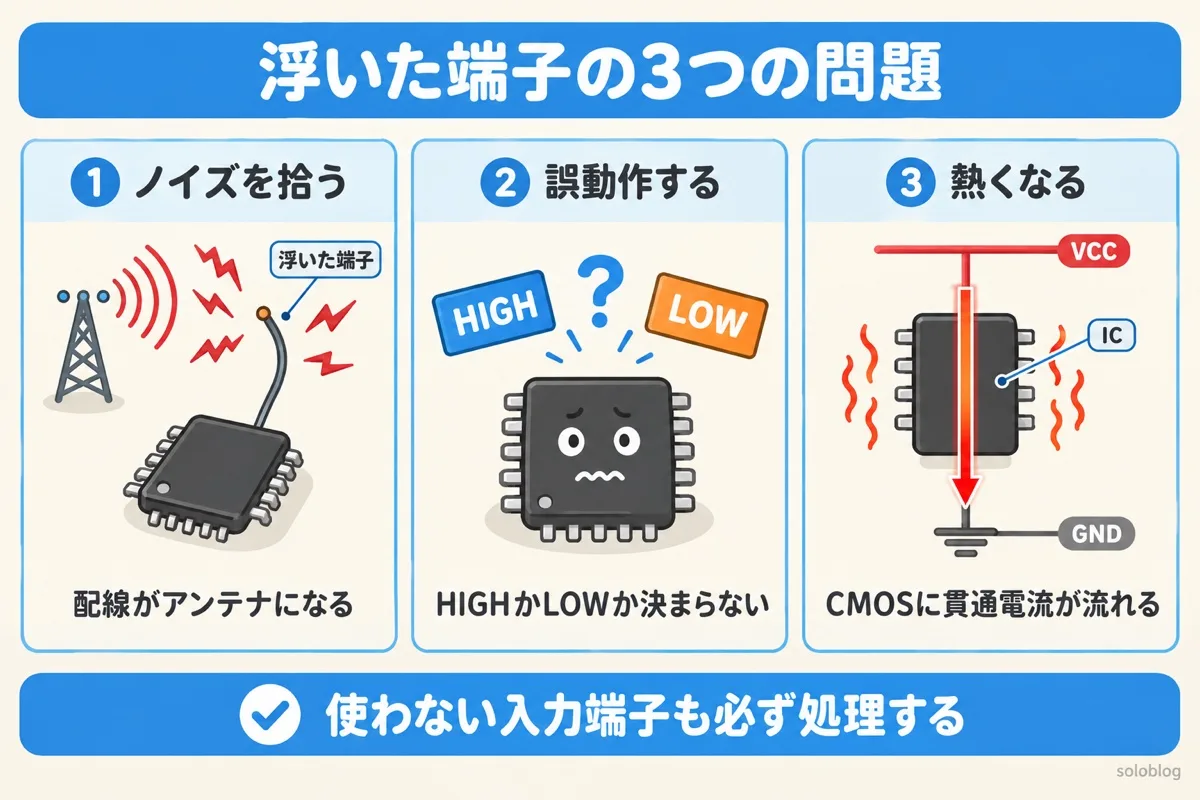

浮いた端子は「アンテナ」になる

空間にはノイズが漂っている

ここで少し視野を広げましょう。私たちの身の回りの空間は、目に見えない電磁波で満ちています。

スマートフォンの電波、Wi-Fiの信号、蛍光灯のちらつき、モーターの回転、スイッチング電源の高周波…これらすべてが空間に電磁波(ノイズ)を放出しています。普段は気にならないレベルですが、電子回路の世界では無視できません。

なぜ浮いた端子がノイズを拾うのか?

ラジオのアンテナを思い浮かべてください。アンテナは「金属の棒」が空間に突き出た構造ですよね。空間を飛び交う電磁波がアンテナに当たると、金属の中に微小な電流が誘導され、それが電気信号に変換されます。

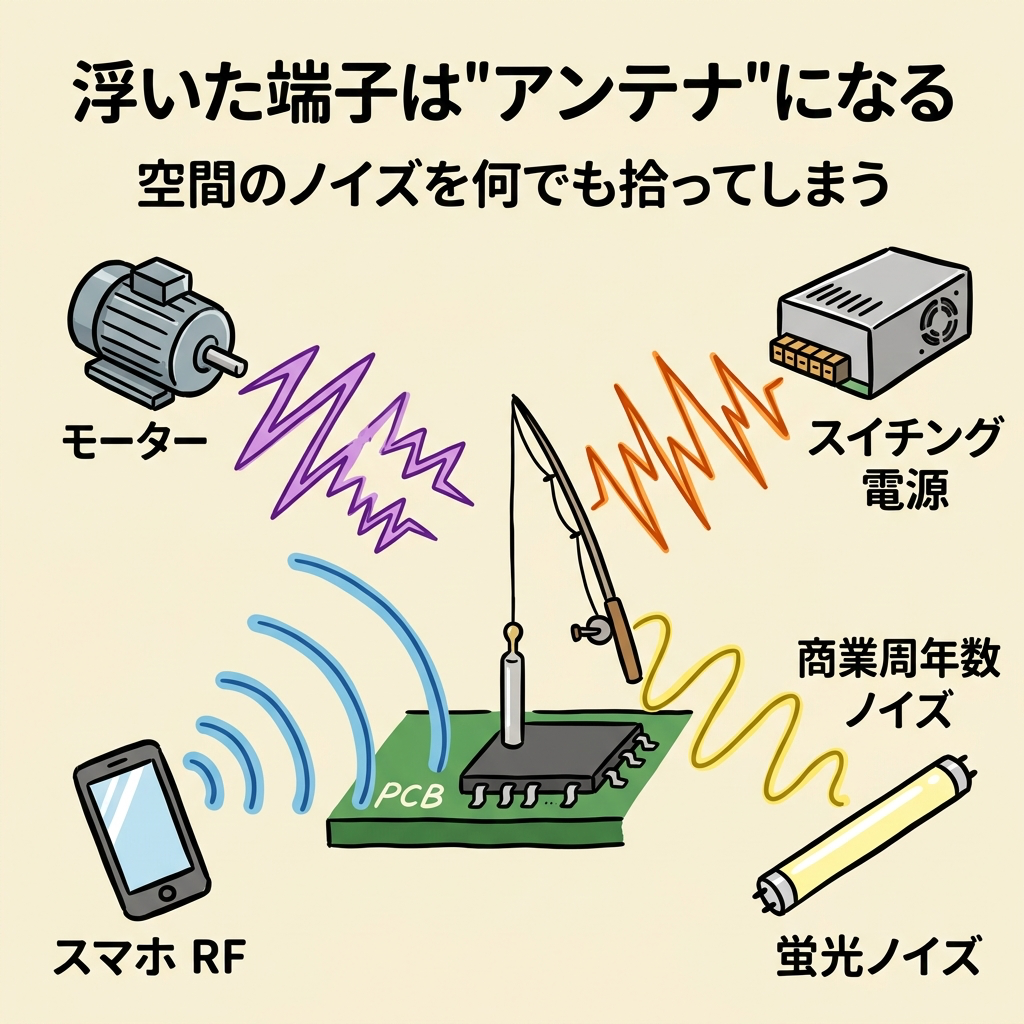

浮いたICの端子は、まさにこの「意図しないアンテナ」として働きます。

アンテナ効果のメカニズム
1
端子がどこにも繋がっていない(ハイインピーダンス)
2
端子に繋がるリード線や基板パターンが「アンテナ」として機能
3
空間の電磁波を拾い、微小な電圧が端子に誘起される
4
電流の逃げ場がない(Hi-Z)ので、ノイズ電圧がそのまま端子にとどまる

ここが大事なポイントです。端子がVCCやGNDに「低インピーダンスで」繋がっていれば、ノイズが入ってきても電源やGNDに吸収されて消えます。しかし、ハイインピーダンスだとノイズの逃げ場がないので、拾ったノイズがそのまま端子電圧として現れてしまうのです。

水道管のたとえに戻ると、蛇口にしっかり繋がった水道管に雨粒が入っても、蛇口からの水圧で押し流されます。しかし、どこにも繋がっていない開放された水道管に雨粒が入ると、そのまま中に溜まって水位が不安定に変動します。

テスターで触ると電圧が出る理由
浮いた端子にテスターを当てると、0.5Vだったり2.3Vだったり、測るたびに違う値が出ます。これは端子がアンテナとして拾ったノイズ+テスターのプローブ自体がアンテナとして拾ったノイズが重なった結果です。「何Vか測定できないこと自体」が、端子が浮いている証拠です。
おすすめの本

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

デジタルICで「浮き」が致命的な理由

デジタルICは「HIGH か LOW」しか理解できない

デジタルIC(マイコン、ロジックIC、FPGAなど)の入力端子は、電圧をHIGH(1)とLOW(0)の2つにしか分類できません。その判定基準が「しきい値電圧」です。

しきい値電圧(3.3V系CMOSの例)

VIH(HIGHと認識する最低電圧)≒ 2.0V 以上 → HIGH
VIL(LOWと認識する最高電圧)≒ 0.8V 以下 → LOW
0.8V 〜 2.0V の間 → 不定(禁止領域)

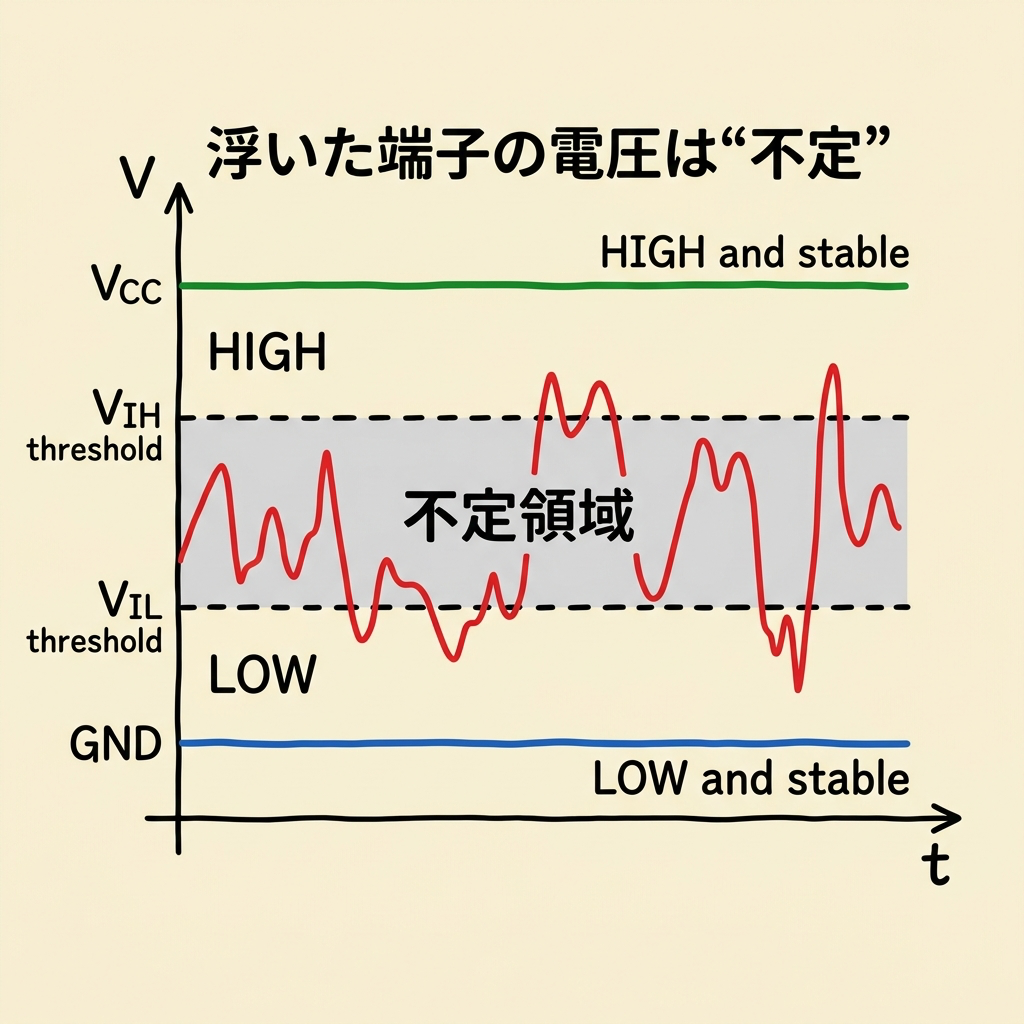

浮いた端子の電圧は、ノイズに翻弄されて0V〜3.3Vの間をフラフラ漂います。ある瞬間はHIGH寄りの2.5V、次の瞬間にはLOW寄りの0.3V、さらにその次には禁止領域の1.2V…。ICの入力から見ると、「HIGH? LOW? どっち?」と混乱し続ける状態です。

最悪のシナリオ:貫通電流による発熱・破壊

「誤動作するだけでしょ?」と思うかもしれませんが、実はもっと深刻な問題があります。CMOS回路の貫通電流です。

CMOS回路の内部は、VCC側のPチャネルMOSFETとGND側のNチャネルMOSFETのペアで構成されています。通常の動作では、入力がHIGHならNチャネルだけがON、LOWならPチャネルだけがONになり、VCCからGNDへ直通する電流は流れません。

しかし、入力電圧が禁止領域(VIL 〜 VIH の間)に入ると、PチャネルとNチャネルの両方が「中途半端にON」になります。すると、VCCからGNDへ一直線に電流が流れてしまいます。これが貫通電流(シュートスルー電流)です。

貫通電流が引き起こす問題

① 異常な発熱:VCCからGNDへの短絡に近い状態なので、ICが異常に熱くなります。
② 消費電力の激増:本来ほとんど電力を消費しないCMOS回路が、浮きのせいで大きな電流を消費し続けます。
③ 素子の劣化・破壊:長時間続くとIC内部のMOSFETが劣化し、最悪の場合、壊れます。

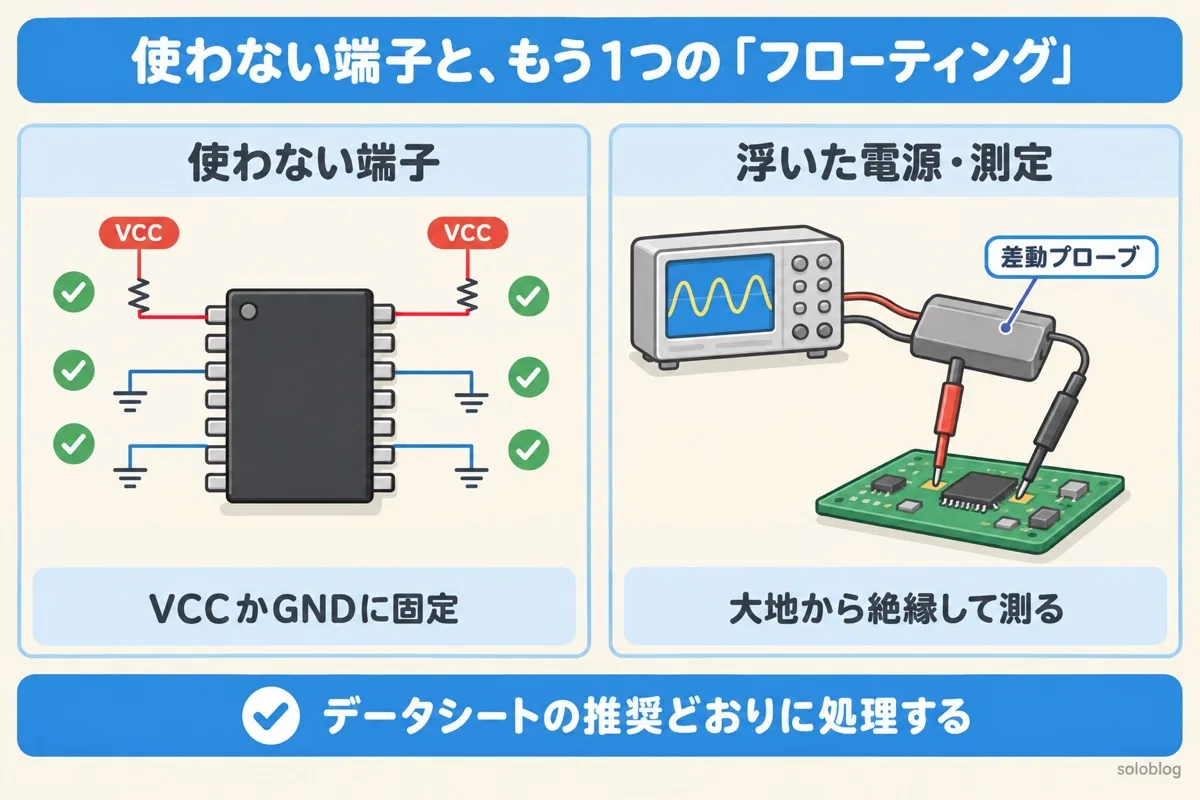

「使わない入力端子だから放置しても問題ないだろう」──この判断が、静かにICの寿命を縮めているかもしれません。使わない端子こそ、プルアップかプルダウンで電位を確定させることが鉄則です。

関連記事
【図解でスッキリ】MOSFETとは?「電圧で開く自動ドア」で超高速スイッチング! →
おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

EMCとは?EMIとEMSの違いと規格・試験の全体像を1枚の地図で
あわせて読みたい
EMCとは?EMIとEMSの違いと規格・試験の全体像を1枚の地図で

EMIとEMSの違いと、EMCの規格・試験の全体像

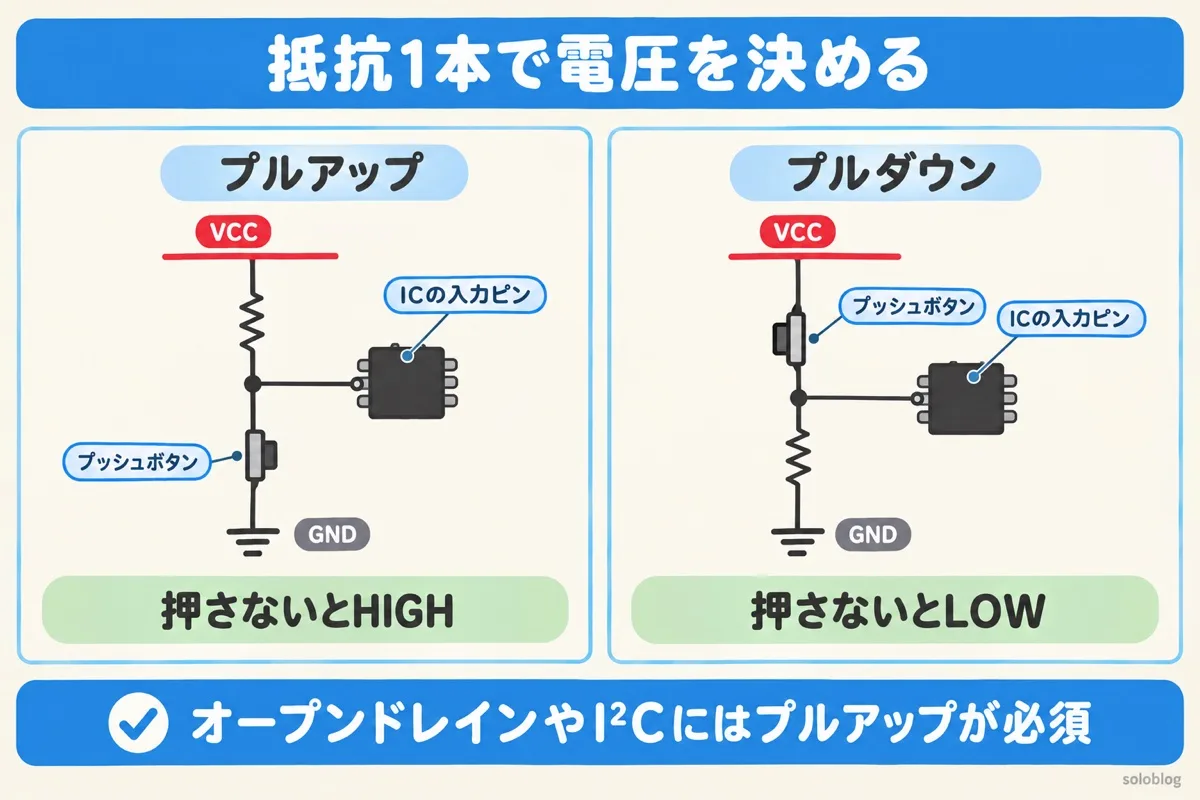

「浮き」を防ぐ2つの方法:プルアップとプルダウン

ここまでで「浮いた端子がどれほど危険か」がわかりました。では、どうやって防げばいいのか?答えはシンプルです。抵抗1本で端子の電位を確定させるだけです。

プルアップ抵抗:VCCに「引き上げる」

プルアップ抵抗は、ICの入力端子とVCC(電源)の間に入れる抵抗です。

何も信号が入っていないとき、端子は抵抗を通じてVCCに繋がっているので、電位はHIGH付近に安定します。「ふわふわ浮いている風船を、天井にロープで結びつけた」イメージです。

外部のスイッチやオープンドレイン出力がLOWに引き下げると、端子はLOWになります。スイッチを離すと、プルアップ抵抗がまたHIGHに引き戻してくれます。

VCC (3.3V)
│
┣━ R (10kΩ)
│
┣━━━━ IC入力端子
│
SW → GND

プルアップ回路

プルダウン抵抗:GNDに「引き下げる」

プルダウン抵抗は、プルアップの逆です。ICの入力端子とGNDの間に抵抗を入れます。

何も信号が入っていないとき、端子はGNDに引き下げられてLOWに安定します。「風船を地面にロープで結びつけた」イメージです。

外部からHIGHの信号が入ると端子はHIGHになり、信号がなくなるとプルダウン抵抗がLOWに戻してくれます。

VCC (3.3V)
│
SW
│
┣━━━━ IC入力端子
│
┣━ R (10kΩ)
│
GND

プルダウン回路

プルアップとプルダウン、どちらを選ぶ?

「どちらを使うべきか」は、回路の論理設計で「信号がないときにHIGHであるべきか、LOWであるべきか」で決まります。

プルアップ プルダウン
デフォルト(信号なし時) HIGH LOW
よく使われる場面 I²Cバス、リセット端子、チップセレクト(負論理) イネーブル端子(正論理)、モード設定端子
接続先 VCCと端子の間に抵抗 GNDと端子の間に抵抗

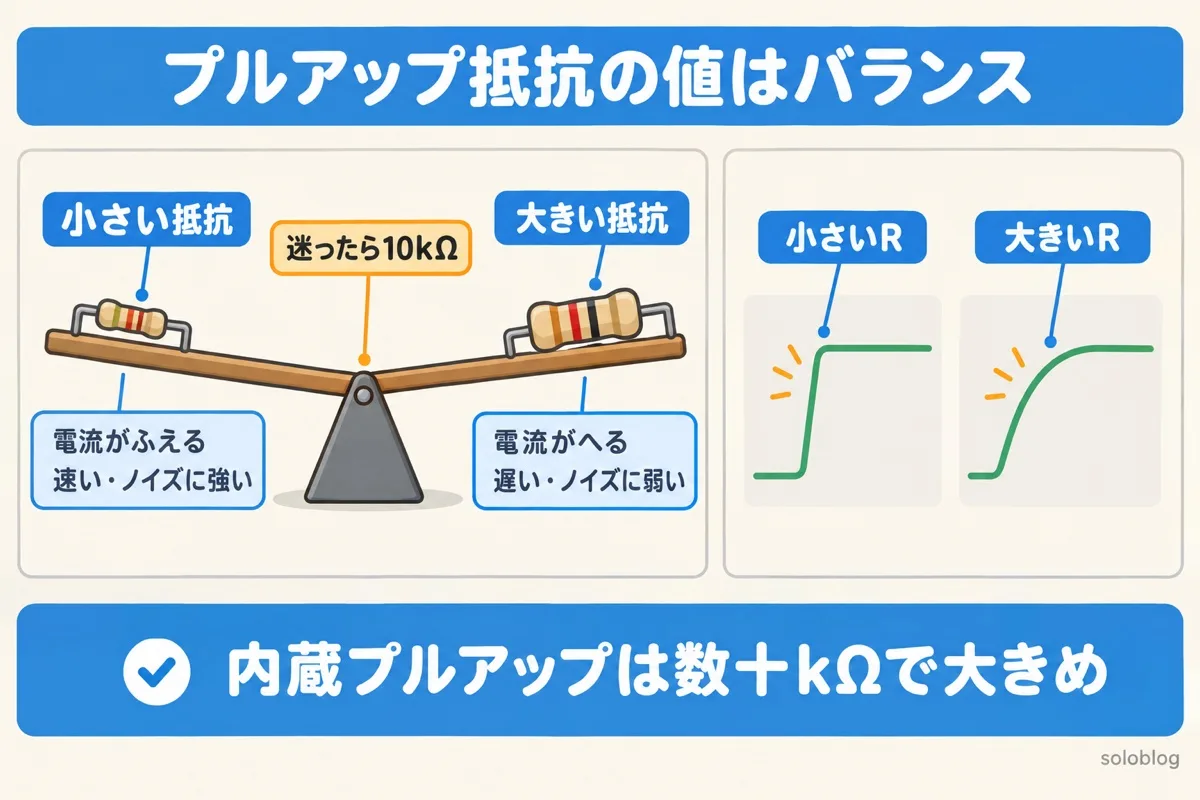

抵抗値の選び方の基本

プルアップ/プルダウン抵抗の値は、一般的に1kΩ 〜 100kΩの範囲から選びます。よく使われるのは4.7kΩ 〜 10kΩです。

なぜこの範囲なのか?抵抗値の選択は「2つの要求のバランス」で決まります。

抵抗値を小さくしたい理由

ノイズ耐性が上がる。低インピーダンスでVCCまたはGNDに引っ張るので、ノイズに対して強い。信号の立ち上がり/立ち下がりも速くなる。

抵抗値を大きくしたい理由

消費電流が減る。プルアップ抵抗にはスイッチON時にVCC/Rの電流が常時流れるため、抵抗が小さすぎると電力を無駄に消費する。バッテリー駆動では致命的。

迷ったら10kΩ
初心者のうちは「とりあえず10kΩ」で大抵のケースに対応できます。速度が求められる信号線(I²Cなど)では4.7kΩ、超低消費電力が求められる場面では100kΩ、といった使い分けは経験とともに身につきます。

【応用】オープンドレイン出力にプルアップが必須な理由

プルアップ抵抗が「必須」となる代表的な場面が、オープンドレイン(オープンコレクタ)出力です。

通常のデジタルIC出力(プッシュプル出力)は、IC内部にVCC側とGND側の両方のスイッチがあり、HIGHもLOWも自力で駆動できます。しかしオープンドレイン出力は、GND側のスイッチしか持っていません。LOWにすることはできますが、HIGHにする力が内部にないのです。

水道管のたとえで言うと、排水バルブ(GND側)は持っているけど、給水ポンプ(VCC側)を持っていない状態です。バルブを閉じたとき、水道管の中の水位(電圧)は「何も決まっていない」=フローティングになります。

そこでプルアップ抵抗を外付けして、LOWにしないときはVCCに引き上げておくわけです。I²C通信やワイヤードOR接続など、オープンドレイン出力が活躍する場面では、プルアップ抵抗は「あった方がいい」ではなく「なければ動かない」レベルの必須部品です。

ICのデータシートを必ず確認
最近のマイコンには、内部にプルアップ/プルダウン抵抗が内蔵されていて、レジスタ設定で有効化できるものもあります。ただし、内蔵抵抗は値が大きく(20kΩ〜50kΩ程度)ノイズ環境によっては不十分な場合があります。ノイズの多いパワエレ環境では、外付けのプルアップ/プルダウンを使う方が安全です。

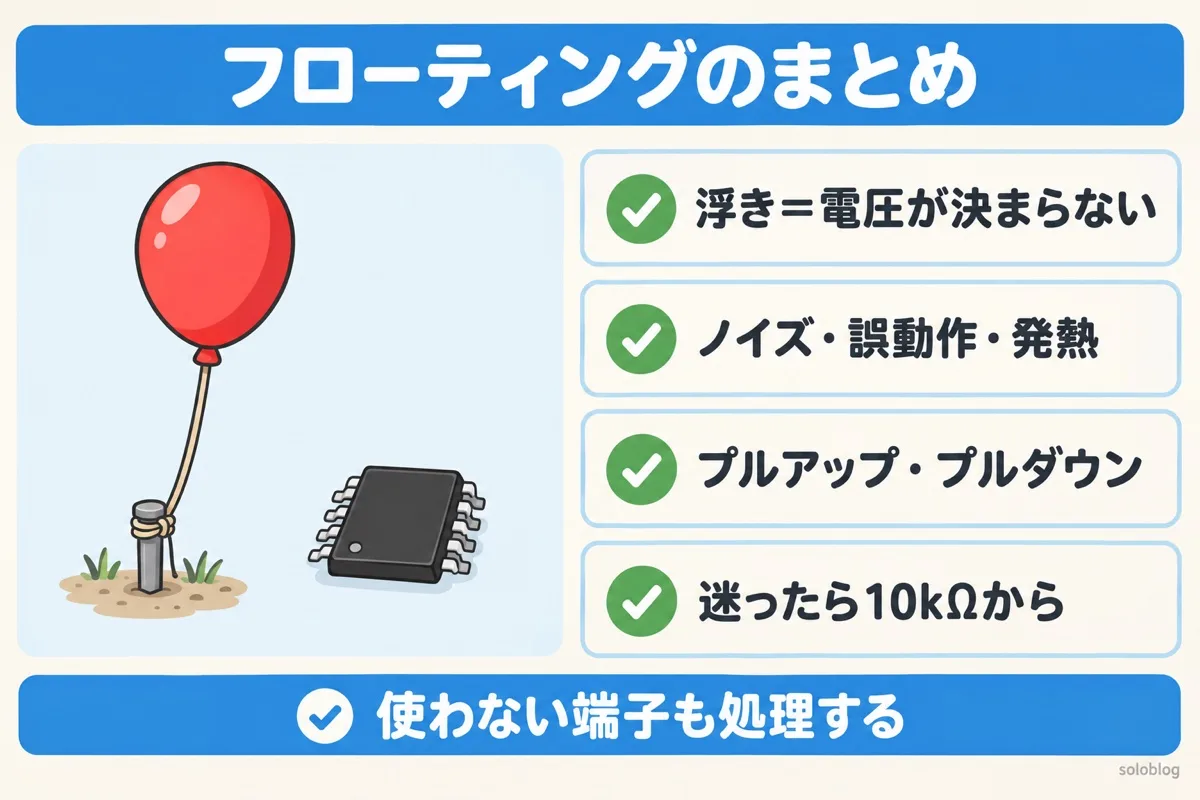

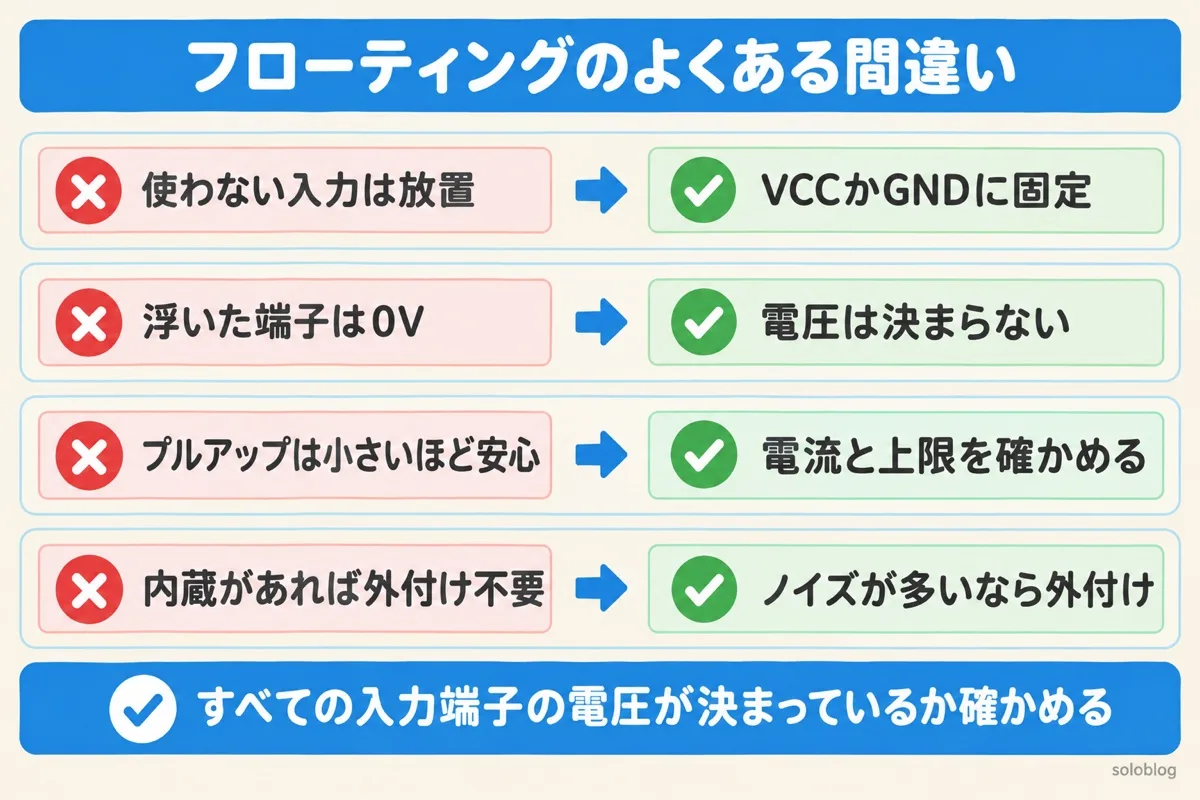

まとめ:「浮いている」を許さない設計を

本質 1

「浮いている」=端子の電圧がどこにも確定されていない状態。VCCにもGNDにも繋がっていないハイインピーダンス。

本質 2

浮いた端子は空間のノイズを拾う「アンテナ」になる。ノイズの逃げ場がないため、拾ったノイズがそのまま端子電圧に化ける。

本質 3

不定電圧はCMOS回路で貫通電流を引き起こす。誤動作だけでなく、発熱・素子劣化・破壊の原因になる。

対策

プルアップまたはプルダウン抵抗で電位を確定させる。使わないICの入力端子も必ず処理する。迷ったら10kΩ。

回路設計では「すべての端子の電位が確定しているか?」を常に確認する習慣が大切です。特にパワエレ回路のようにノイズが大きい環境では、たった1本の浮いた端子が回路全体の誤動作につながります。「浮きを許さない」──これを設計の鉄則として心に刻んでおきましょう。

この記事の理解を深める本と道具
おすすめの本

実際の基板設計のテクニックを身につけたい人に向いています。CQ出版『トランジスタ技術SPECIAL』の、プリント基板設計の実用的なテクニックを集めた号です。

キャリア
設計の経験を、次のキャリアに活かすなら

回路や基板の設計経験は、メーカーをはじめ多くの企業で求められています。今の職場で経験を積むのも、より広く経験を活かせる職場を探すのも、ひとつの道です。エンジニア向けの転職支援サービスでは、経験を棚卸ししながら求人を探せます。

自分らしく働けるエンジニア転職を目指すなら【strategy career】

S
シラス
電験三種 / QC検定1級 / パワエレ設計・品質保証 実務10年

メーカーで電気設計と品質保証に携わってきた経験をもとに執筆しています。むずかしい専門用語をできるだけ使わず、はじめて学ぶ人がつまずかないように、図とたとえで説明することを大切にしています。
