- リレー駆動回路でMOSFETがいきなり壊れて原因が分からなかった
- 回路図にコイルと並列で繋がれているダイオードの意味が分からない
- 「フリーホイールダイオード」「還流ダイオード」「フライホイールダイオード」など呼び方が違って混乱する
- 設計レビューで「逆起電力対策どうしてる？」と聞かれて答えに困った
- フリーホイールダイオードが「コイルOFF時の電流の逃げ道」だと一発理解できる
- 逆起電力が発生する仕組みを「水のホース」の例えで納得できる
- ダイオードを入れないとどこが壊れるか、具体的な故障モードが分かる
- 選定の基本（耐圧・電流・速度）が押さえられる
結論を先に言います。フリーホイールダイオードとは、コイル（モータ・リレー・ソレノイド）に並列に入れる保護用ダイオードです。スイッチをOFFにした瞬間にコイルが発生する高電圧（逆起電力）を、ダイオードを通して安全に流してやることで、駆動回路のMOSFETやトランジスタを守ります。
この記事では、なぜコイルがOFFの瞬間に高電圧を出すのか、その物理的な仕組みを「水のホース」の例えで完全に理解し、ダイオードがどう電流を「逃がす」のかを絵で押さえます。読み終わる頃には、回路図のコイルの横にあるダイオードを見て「ああ、これは保護用ね」と即座に判別できるようになります。
目次
そもそもコイルって何が起きてる？
フリーホイールダイオードの話に入る前に、コイルの基本性質をおさらいしましょう。コイルには「電流の変化を嫌がる」という性質があります。

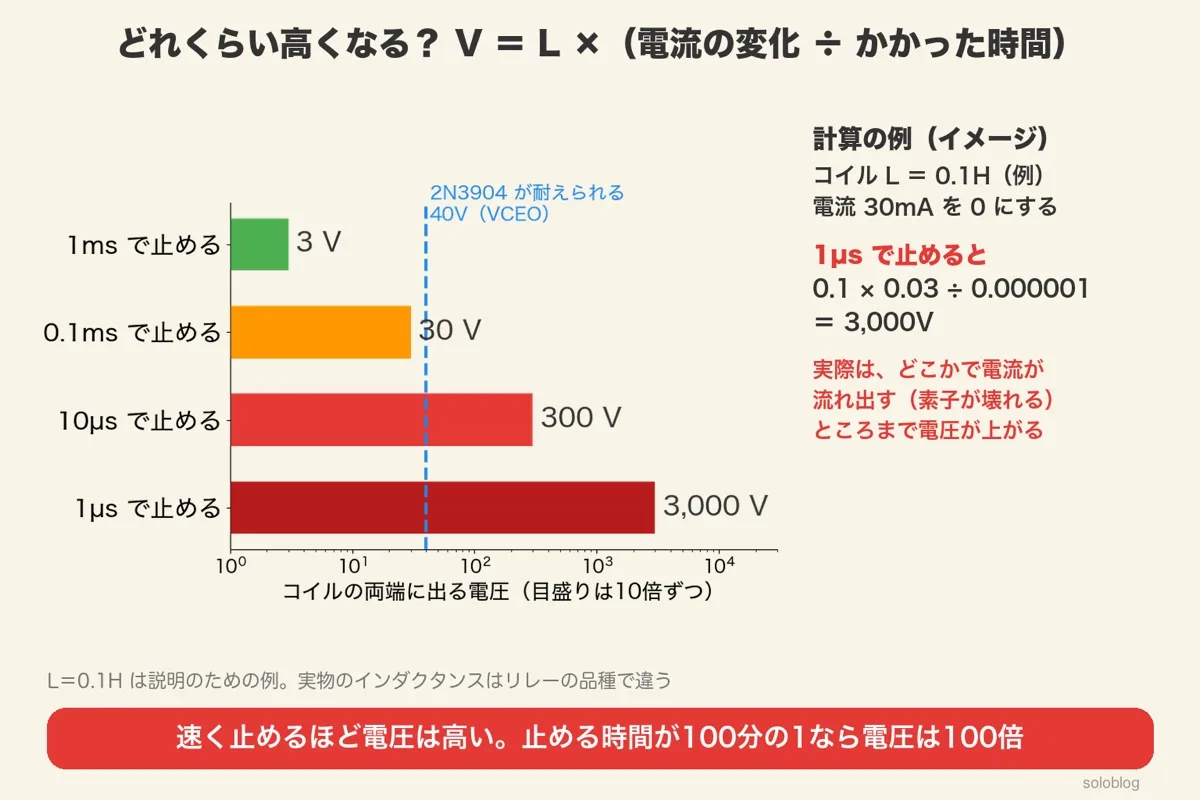

V = L × (dI/dt)
V：誘導される電圧 / L：インダクタンス / dI/dt：電流の変化の速さ
この式の意味は、「電流が急に変わると、コイルは大きな電圧を発生させて変化を打ち消そうとする」ということです。電流が増えるときは増加を妨げ、電流が減るときは流れを維持しようとします。

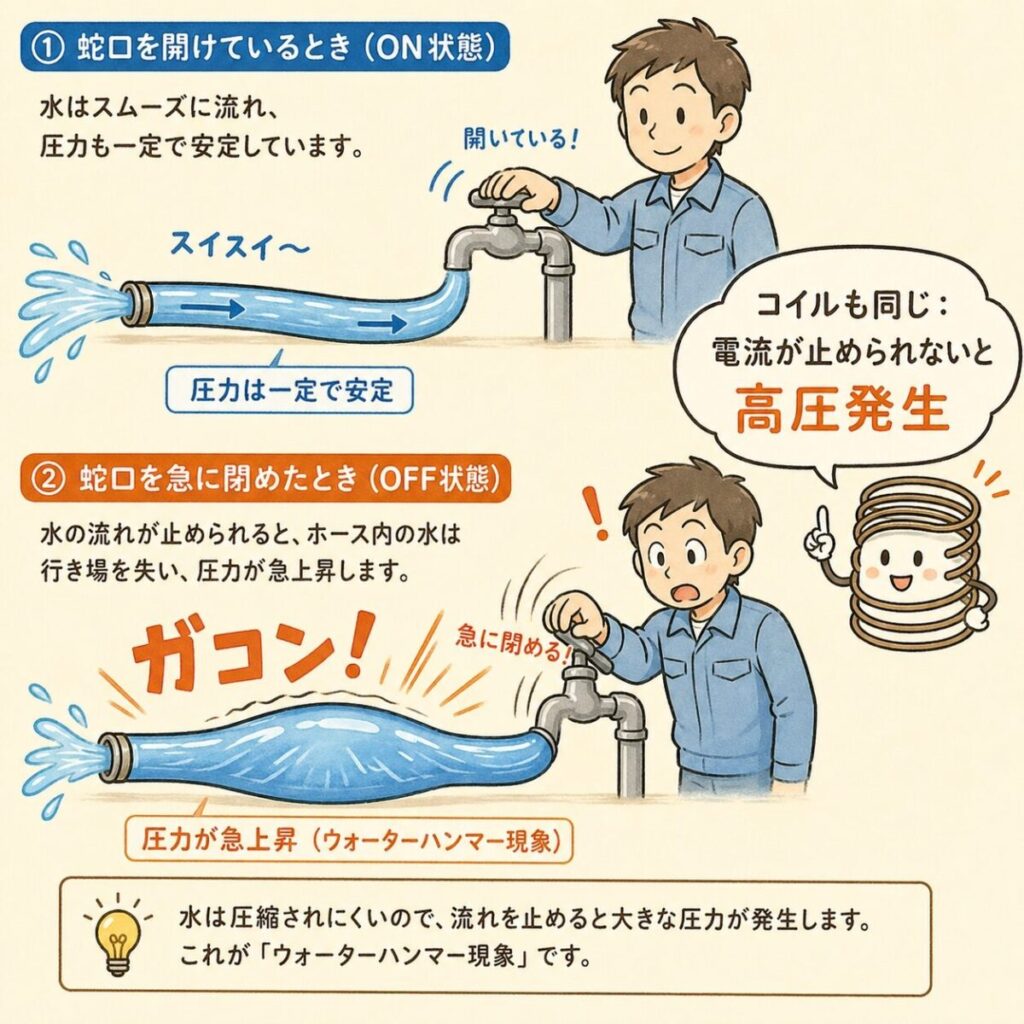

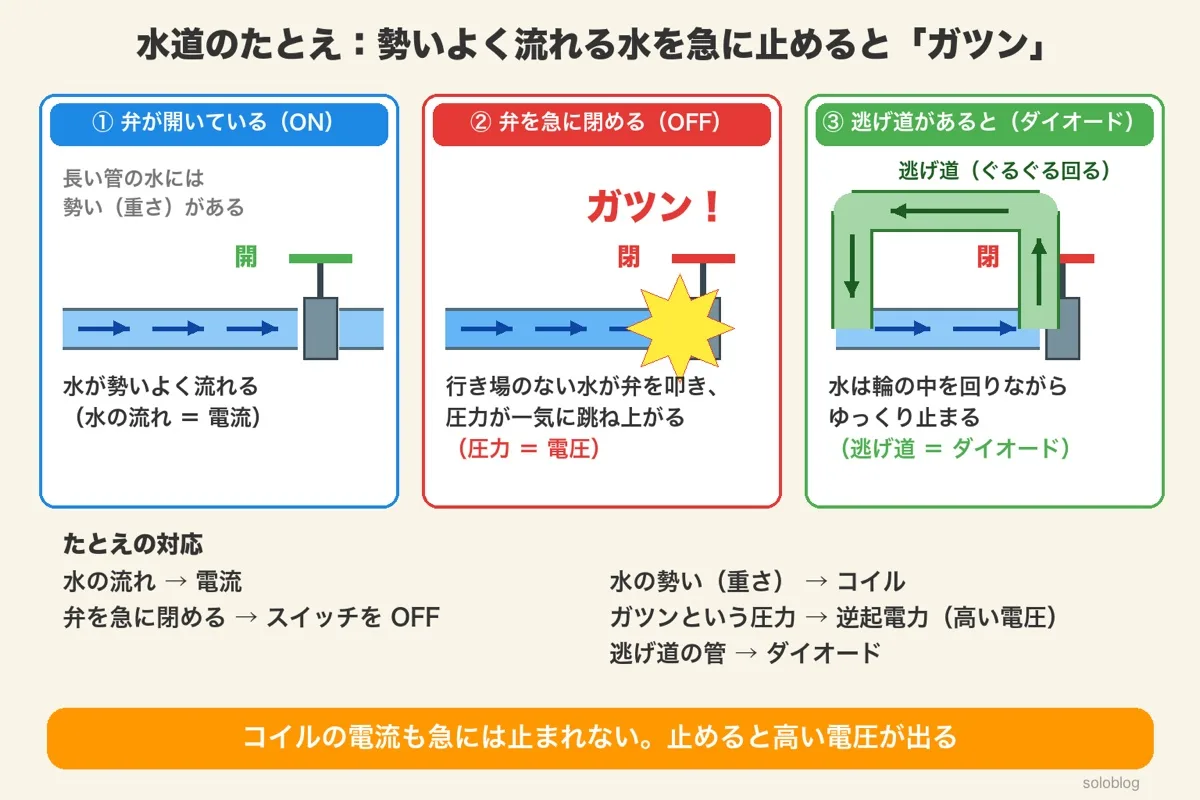

長いホースで水を勢いよく流していて、急に蛇口を閉めると「ガコン！」と衝撃（ウォーターハンマー）が起きますよね。あれは水の流れが急に止まらないから、ホース内に高い圧力が生じるのと同じ現象。コイルも電流（=水の流れ）を止められると、無理やり流し続けようとして高電圧（=高圧力）を発生させるのです。
【完全図解】コイル（インダクタ）って何？｜「電流の変化を嫌がる部品」の正体を中学生でもわかるように解説 →

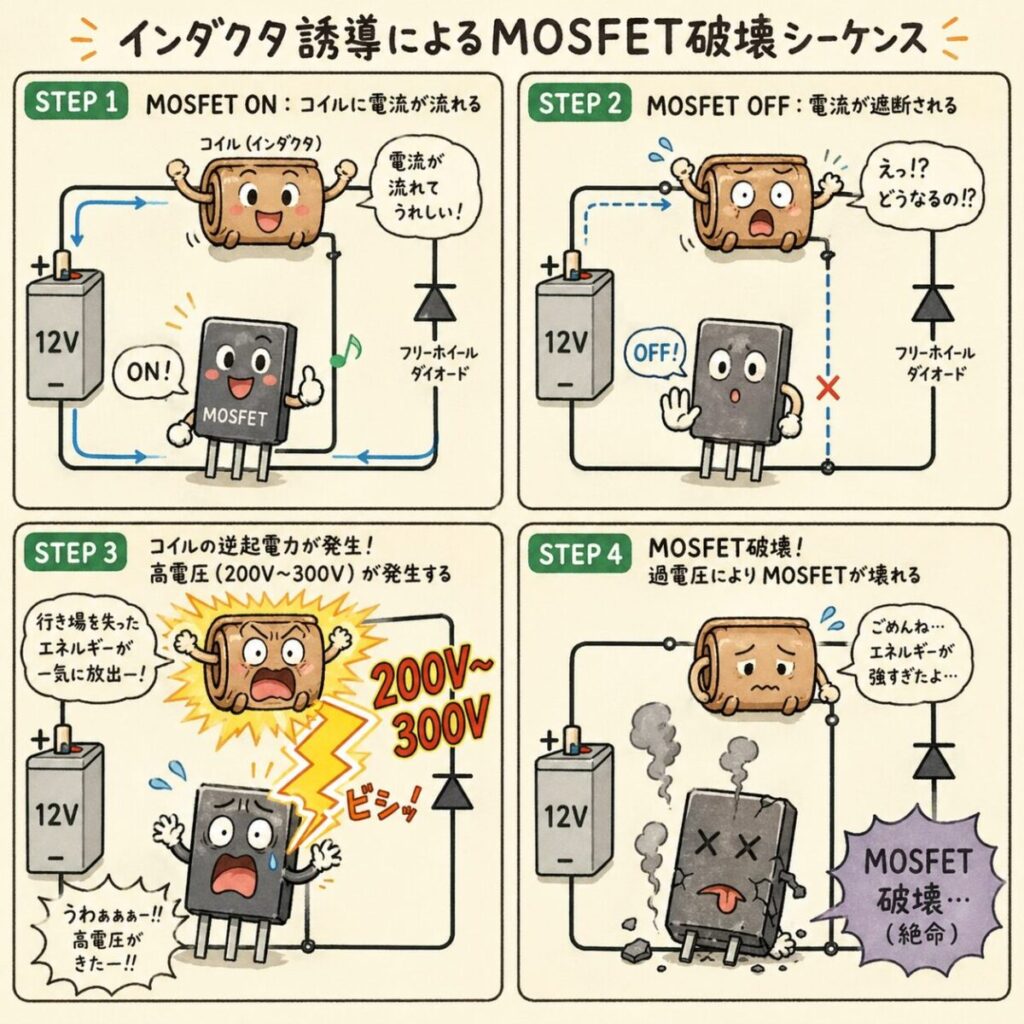

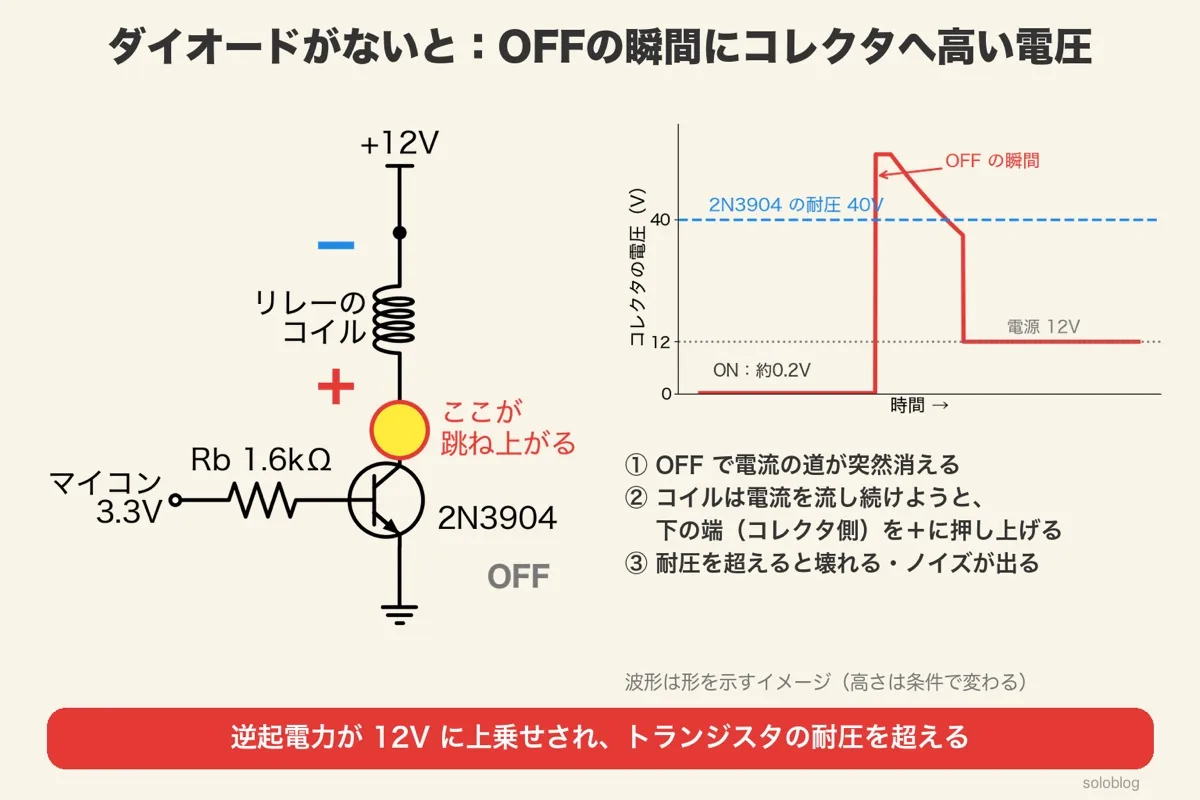

「OFFにした瞬間」に何が起きるのか
ここが本記事の核心です。リレーやモータをMOSFETでON/OFFする回路で、OFFにした瞬間に何が起きるかを時系列で見ていきましょう。
ON状態：MOSFETがONして、電源→コイル→MOSFET→GNDへ電流が流れている。コイルは磁気エネルギーを蓄えている状態。
OFFの瞬間：MOSFETがOFFになり、電流の通り道が突然消失。でもコイルは「電流を流し続けたい」性質があるので、それでも電流を流そうとする。
逆起電力発生：行き場を失った電流のエネルギーが、コイル両端に数百V〜千Vの高電圧（逆起電力）として現れる。極性は通常時と逆向き。
MOSFET破壊：MOSFETのドレイン-ソース間に電源電圧+逆起電力がかかり、定格を超えてアバランシェ破壊。最悪、瞬時に焼損。
12V電源で動かしていたリレーをOFFにしただけで、瞬間的に200〜300Vの逆起電力が発生することは珍しくありません。MOSFETの耐圧60Vの素子なら一発で死にます。
フリーホイールダイオードが「逃げ道」を作る
そこで登場するのがフリーホイールダイオード（Free-wheeling Diode）です。「フライホイールダイオード」「還流ダイオード」「FWD」とも呼ばれますが、すべて同じものです。

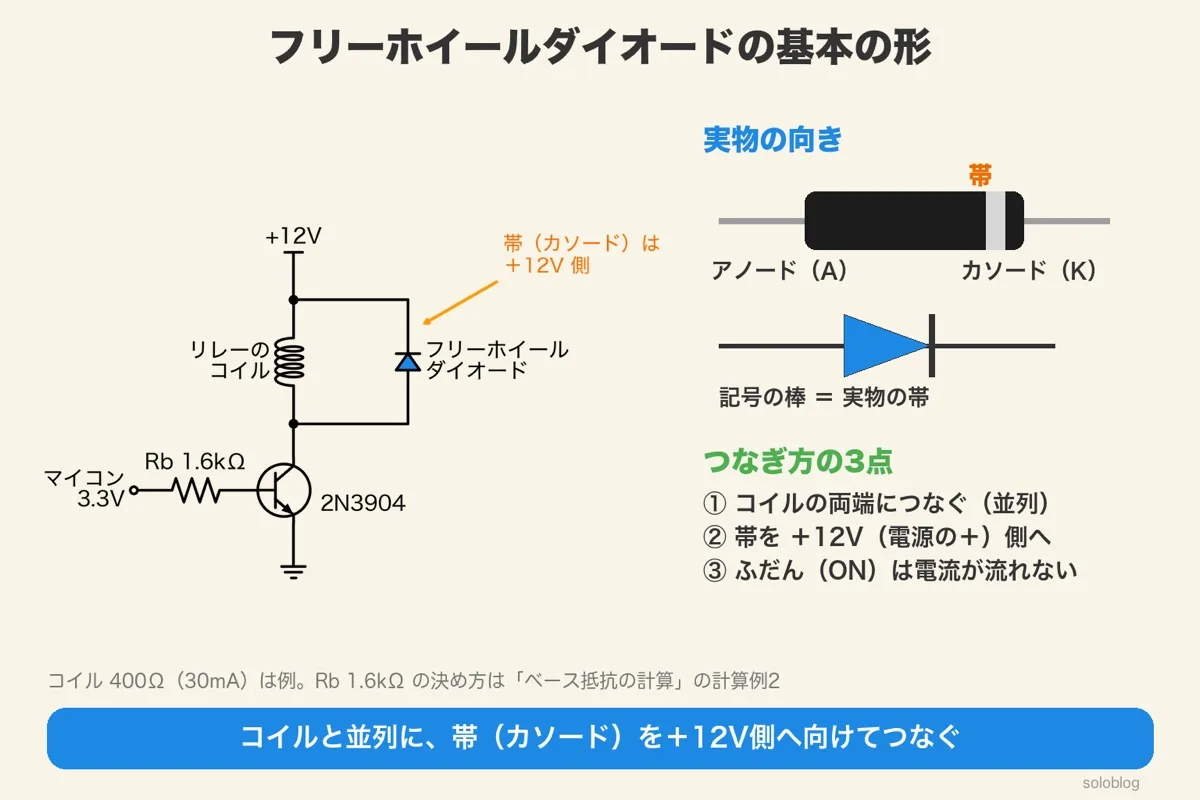

やっていることはシンプルで、コイルに並列にダイオードを取り付け、OFF時の電流に「逃げ道」を作ってやるだけです。

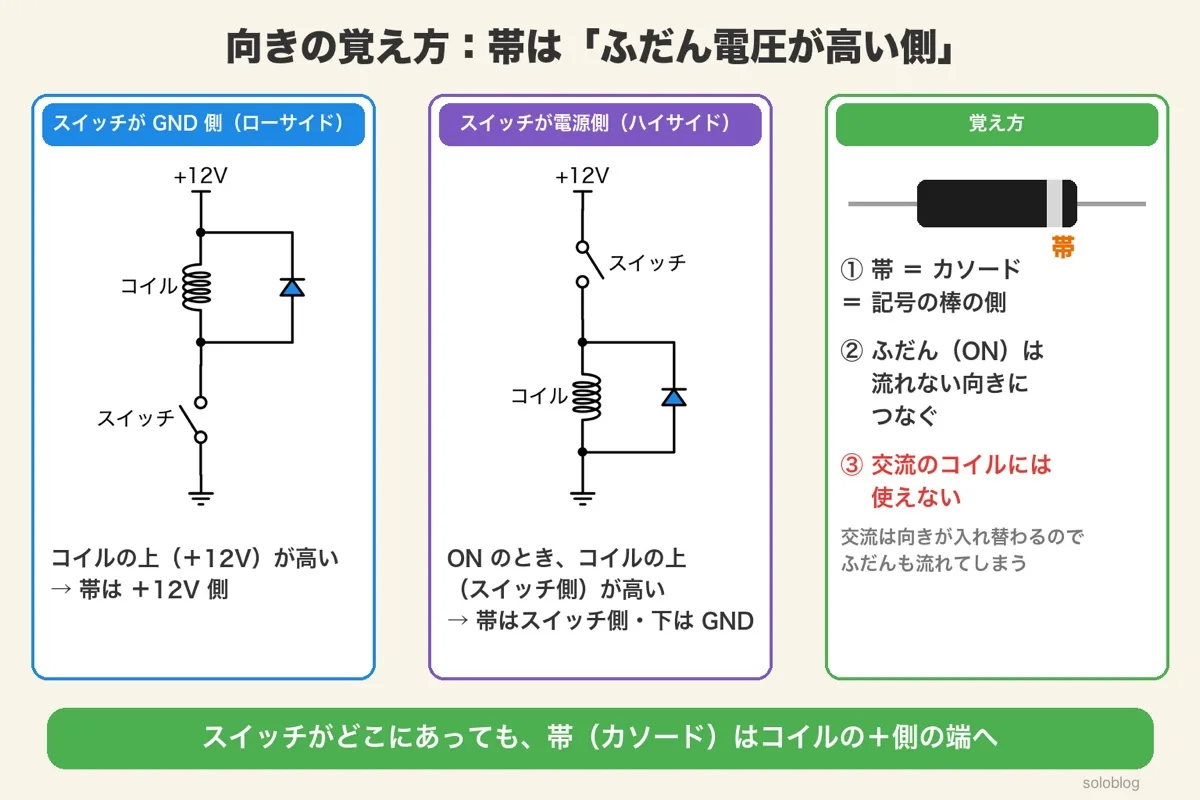

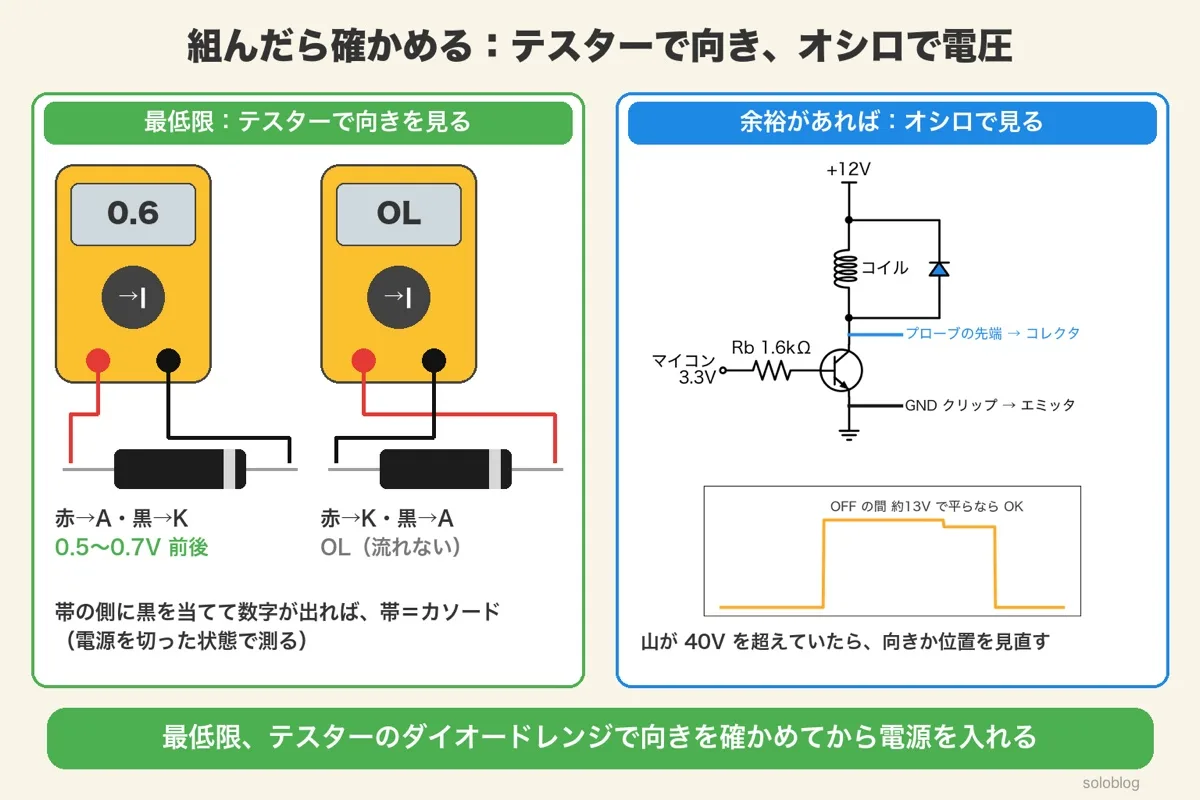

フリーホイールダイオードは、通常動作時には電流が流れない向き（逆バイアス）に取り付けます。OFFして逆起電力が発生したときだけ、その逆向きの電圧によってダイオードが順バイアスとなり、電流を流せるようになる仕組みです。

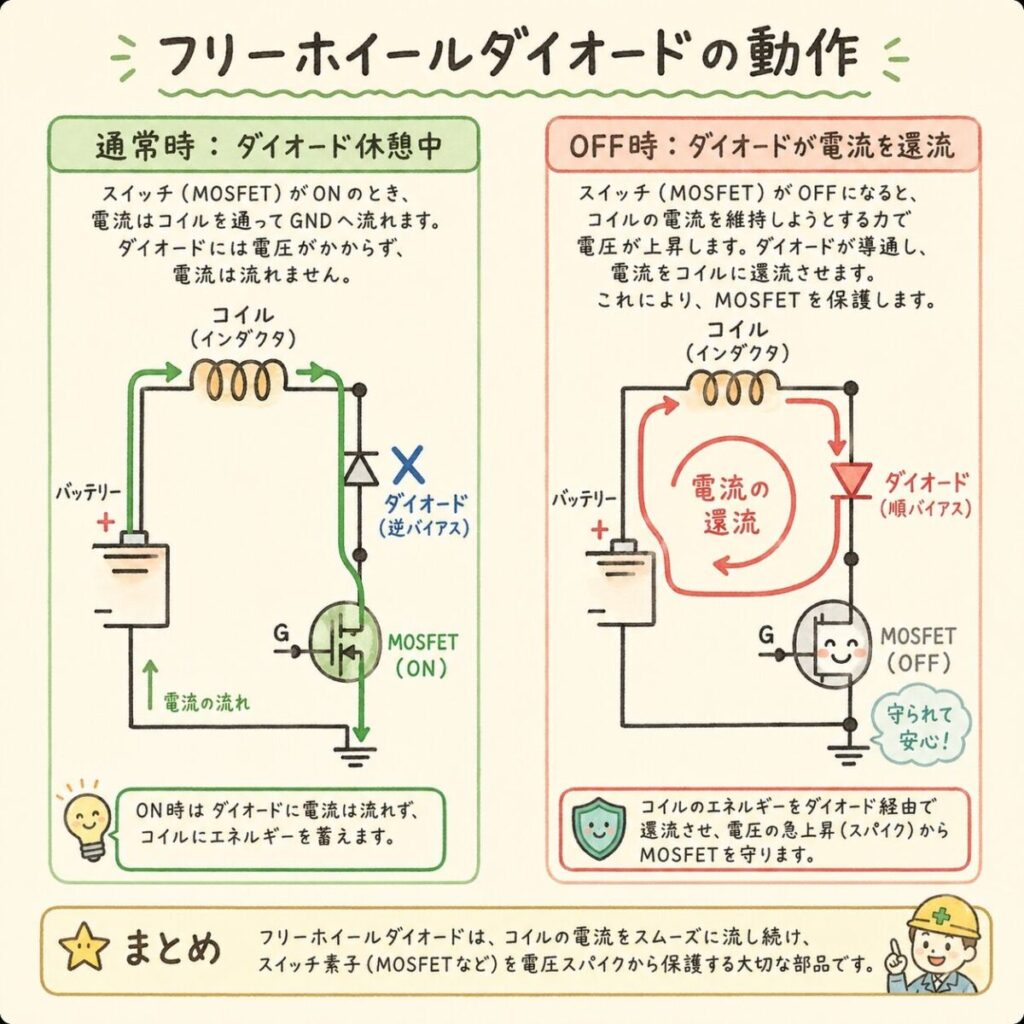

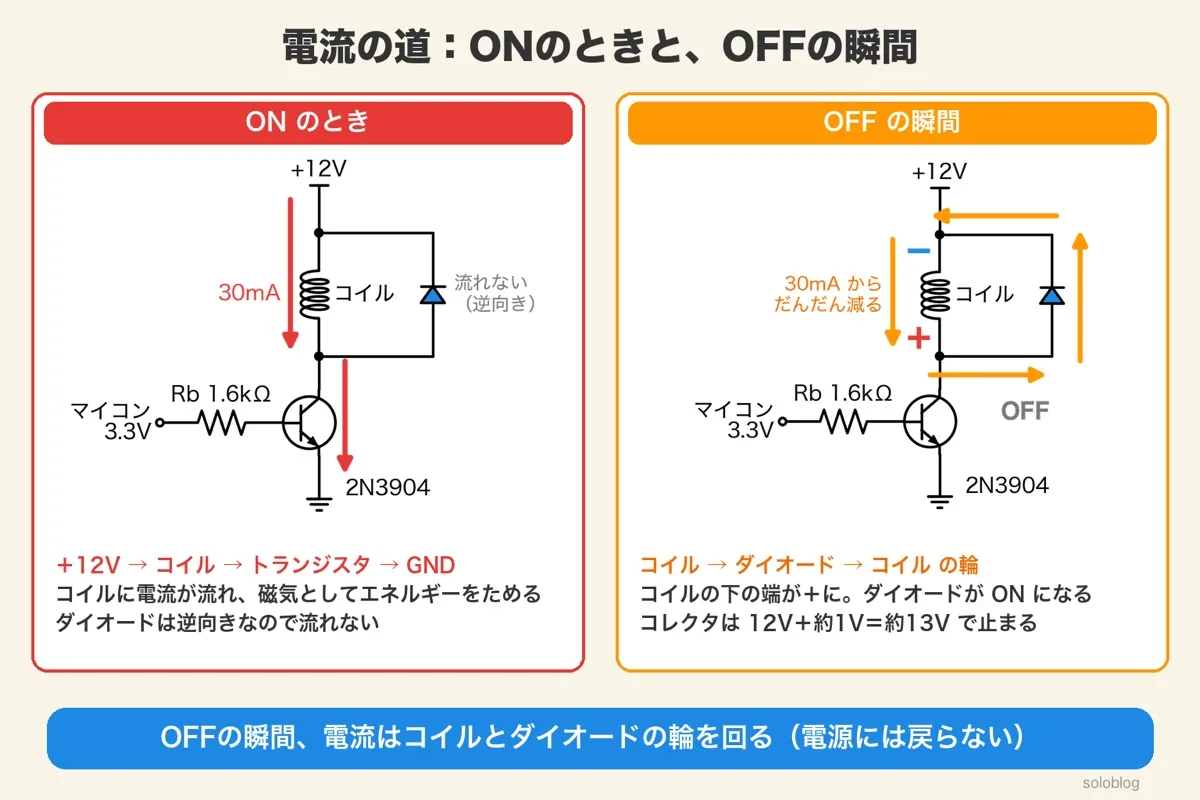

電流の動き：ON時 vs OFF時
ON状態
- 電源→コイル→MOSFET→GND
- ダイオードは逆バイアス（電流流れない）
- コイルにエネルギー蓄積
- 普通の駆動状態

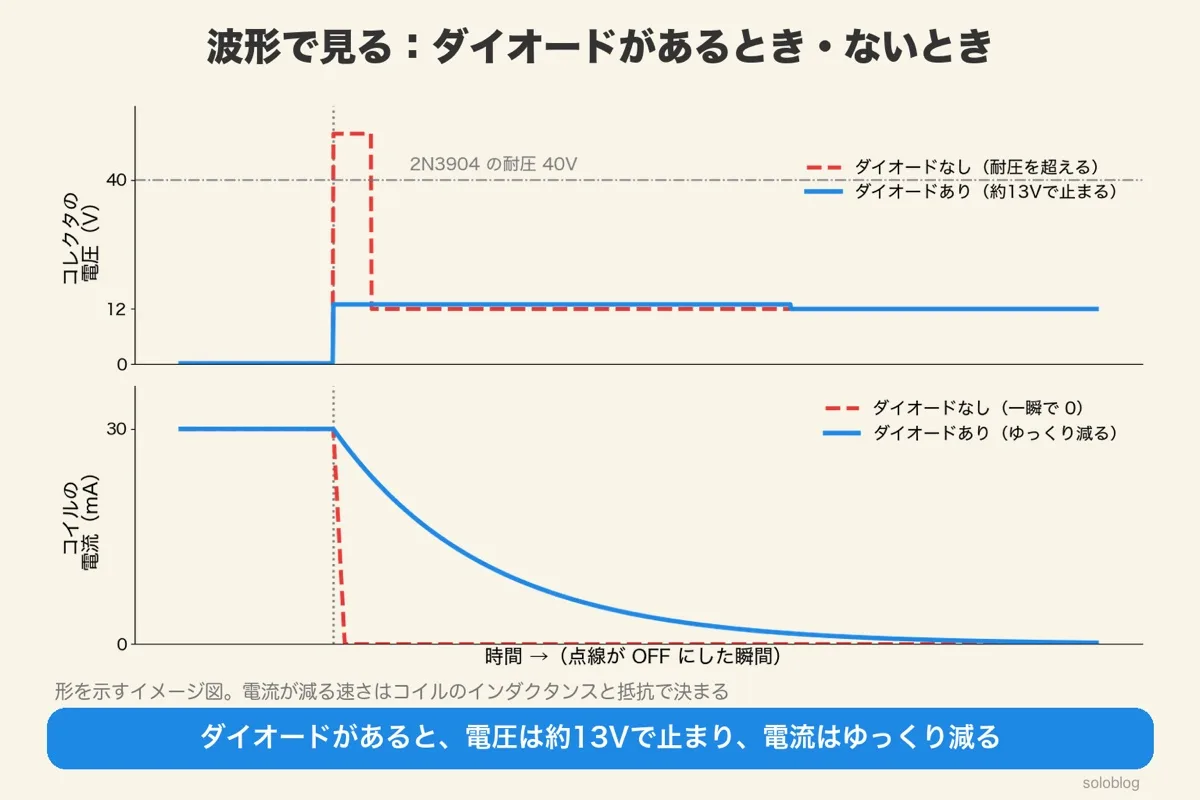

ダイオードのおかげで、電流は「コイル→ダイオード→コイル」というループを作って、ぐるぐる還流（=フリーホイール）します。エネルギーがコイルとダイオードの抵抗で徐々に消費されて、最終的に0になります。

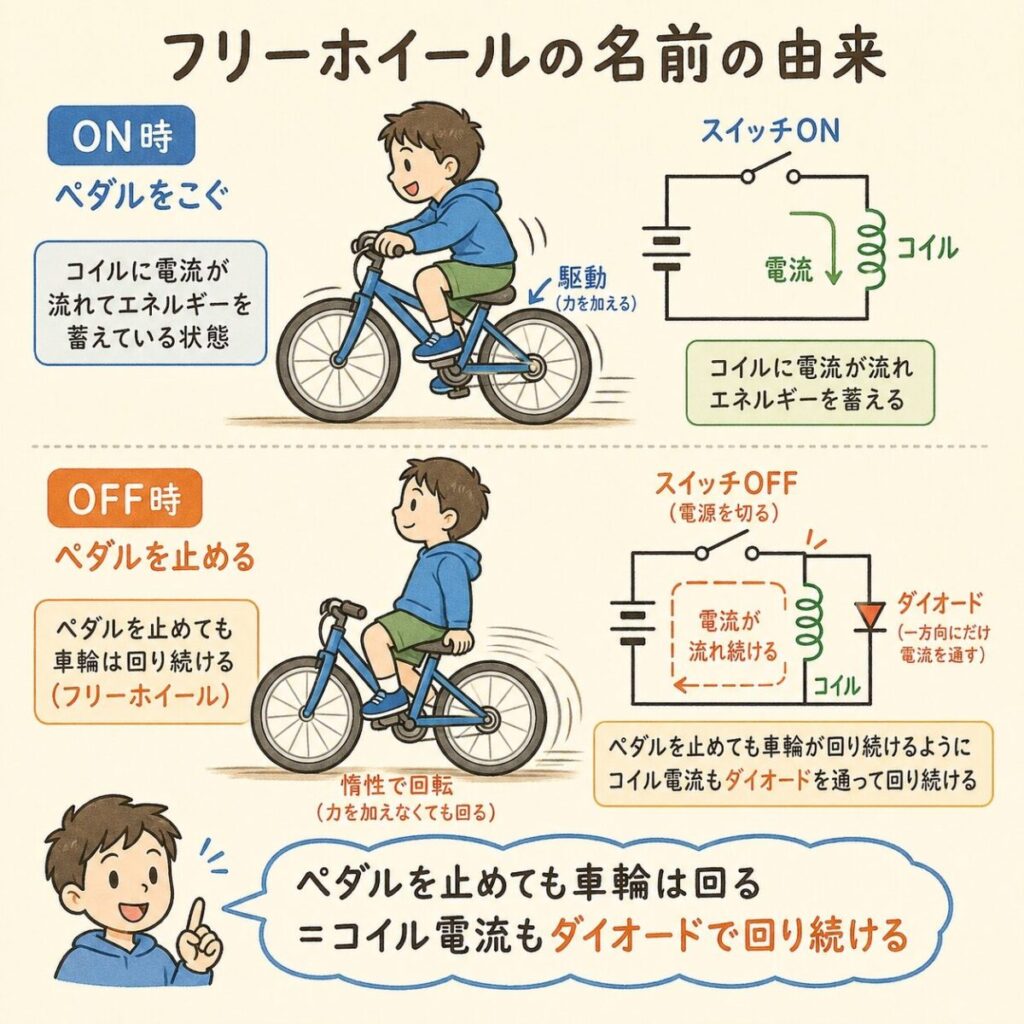

「フリーホイール（Free-wheel）」とは、自転車のフリーホイール（ペダルを止めても車輪が回り続ける機構）のこと。コイルの電流が、ダイオードのおかげで止まらずに「自由に回り続ける」イメージから来ています。

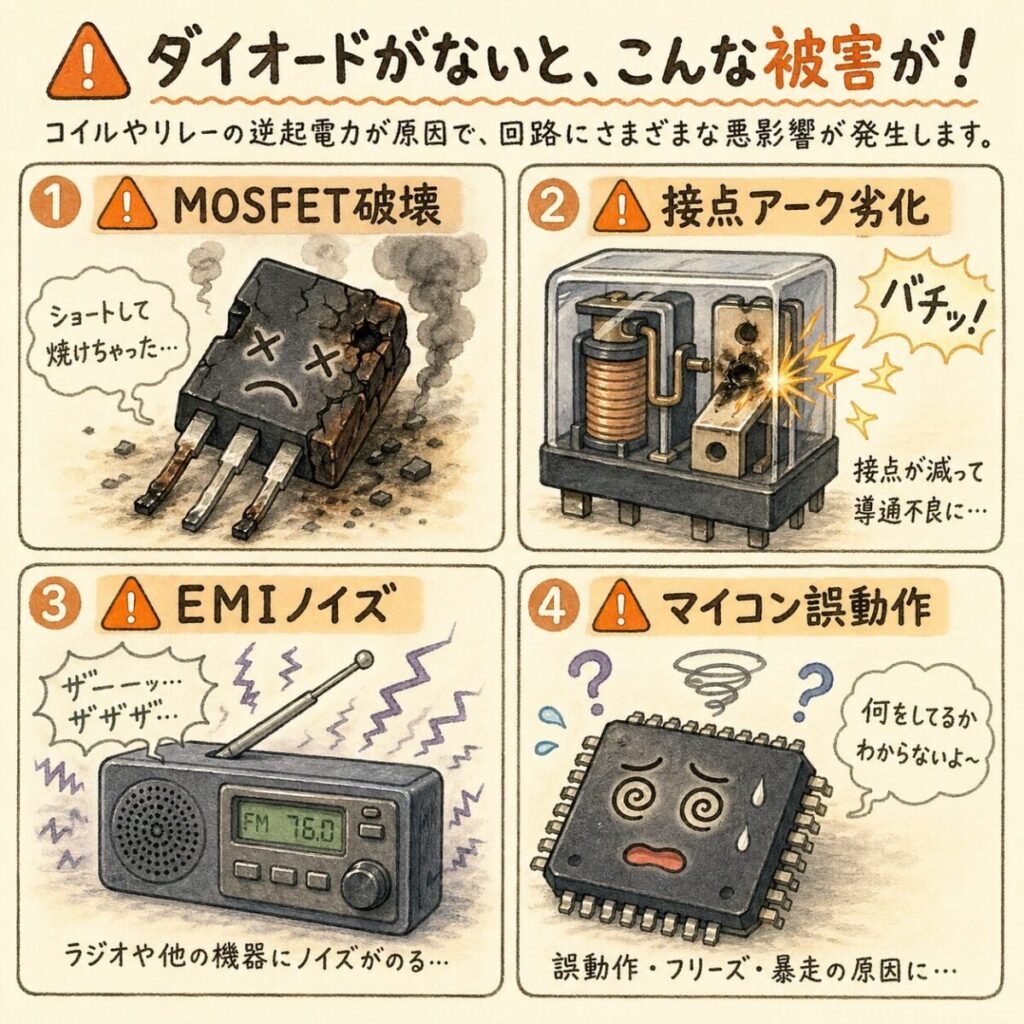

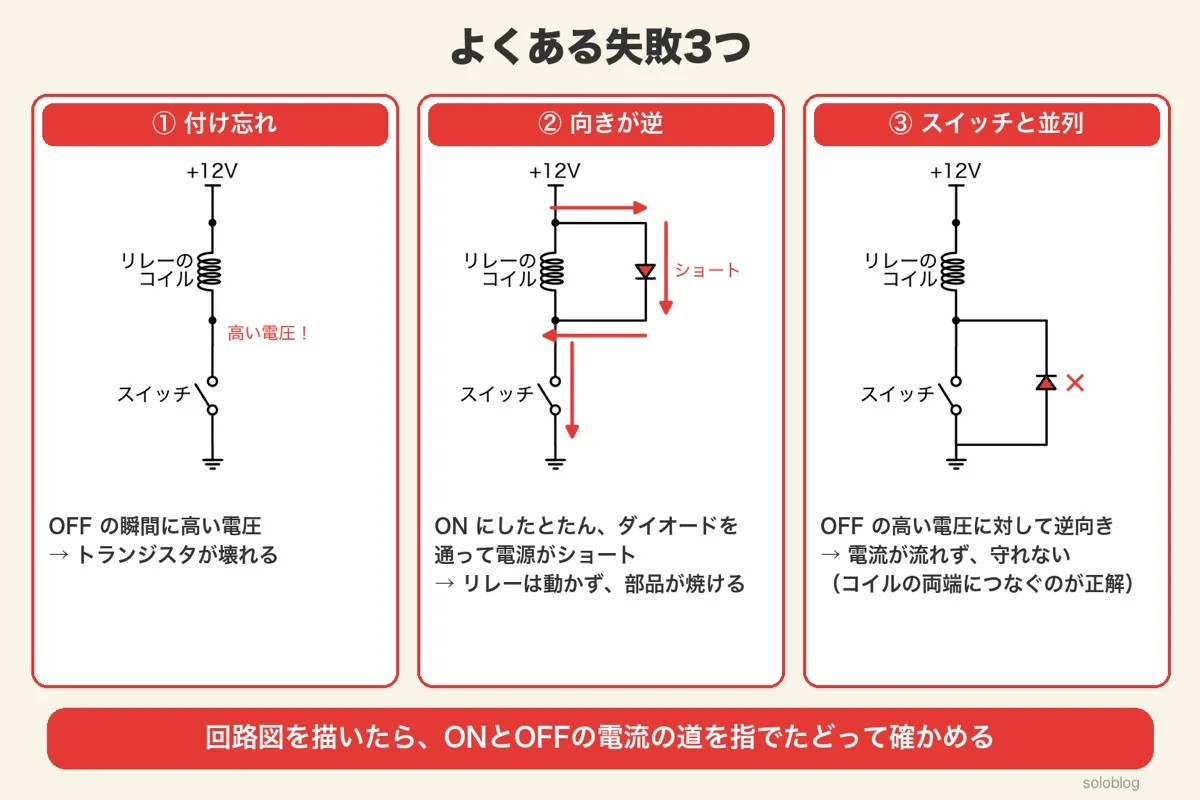

ダイオードを忘れるとどこが壊れるか？
フリーホイールダイオードを忘れると、いろんな箇所で被害が起きます。
MOSFET / トランジスタの破壊
最も多い故障モード。逆起電力が定格電圧を超えてアバランシェ破壊。SOA（安全動作領域）を超えるとTr内部のシリコンが溶融します。
機械式リレーの接点アーク劣化
リレーで直接スイッチングする場合、接点が開く瞬間にアークが発生。接点が消耗して寿命が大幅に短くなる。
ノイズ（EMI）の発生
急激な電圧変動はラジオ周波数帯のノイズを発生させる。周辺の電子機器が誤動作したり、EMC試験で不合格になることも。
マイコン・周辺ICの誤動作
ノイズが電源やGNDラインに乗り、マイコンがリセットしたりIOがバグったりする。再現性が低くデバッグが地獄。
「試作機が動いていたのに、量産品で突然壊れる」というケース、フリーホイールダイオード抜けが原因のことが意外と多いです。試作品では1〜2回しかスイッチングしていないからセーフ、量産品では何万回もOFFを繰り返してじわじわとMOSFETが劣化、ある日突然死、というパターン。

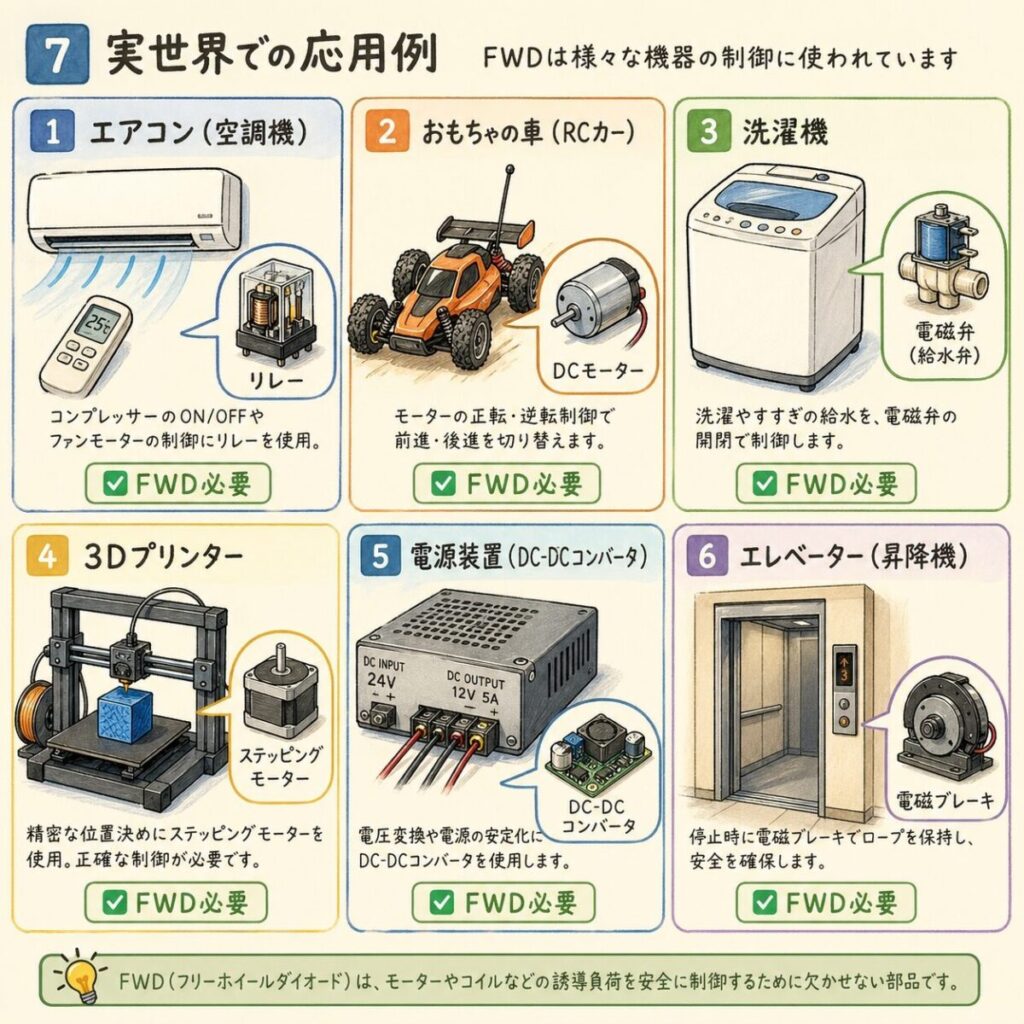

どこで使われている？身の回りの応用例
フリーホイールダイオードは、コイルを使うすべての回路で必須です。代表例を見てみましょう。

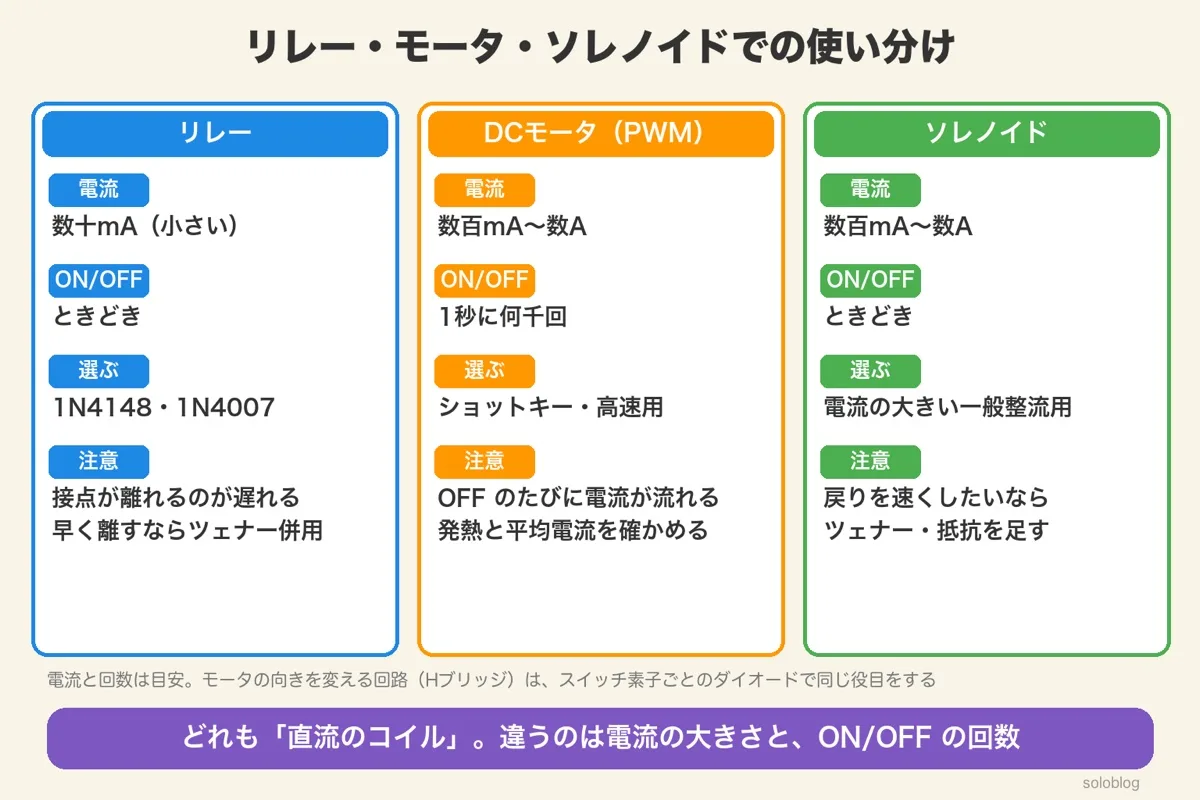

| 用途 | 具体例 | 特徴 |
|---|---|---|
| 機械式リレー | エアコン、給湯器、自動車 | 最も普及。一般整流ダイオードでOK |
| DCモータ | 玩具、ロボット、ドローン | PWM駆動なら高速ダイオード必要 |
| ソレノイドバルブ | 洗濯機、自動販売機、産業機械 | 大電流タイプは要熱設計 |
| ステッピングモータ | プリンタ、3Dプリンタ、CNC | 高速スイッチング前提 |
| DC-DCコンバータ | 電源回路全般 | ショットキー or 同期整流 |
| 電磁ブレーキ | エレベーター、サーボモータ | 大電力。応答時間も考慮要 |
「コイルが入っている」かつ「ON/OFFする」回路にはほぼ必ず必要と思って下さい。例外は、別の保護手段（TVS、バリスタ、スナバなど）を使っている場合だけです。

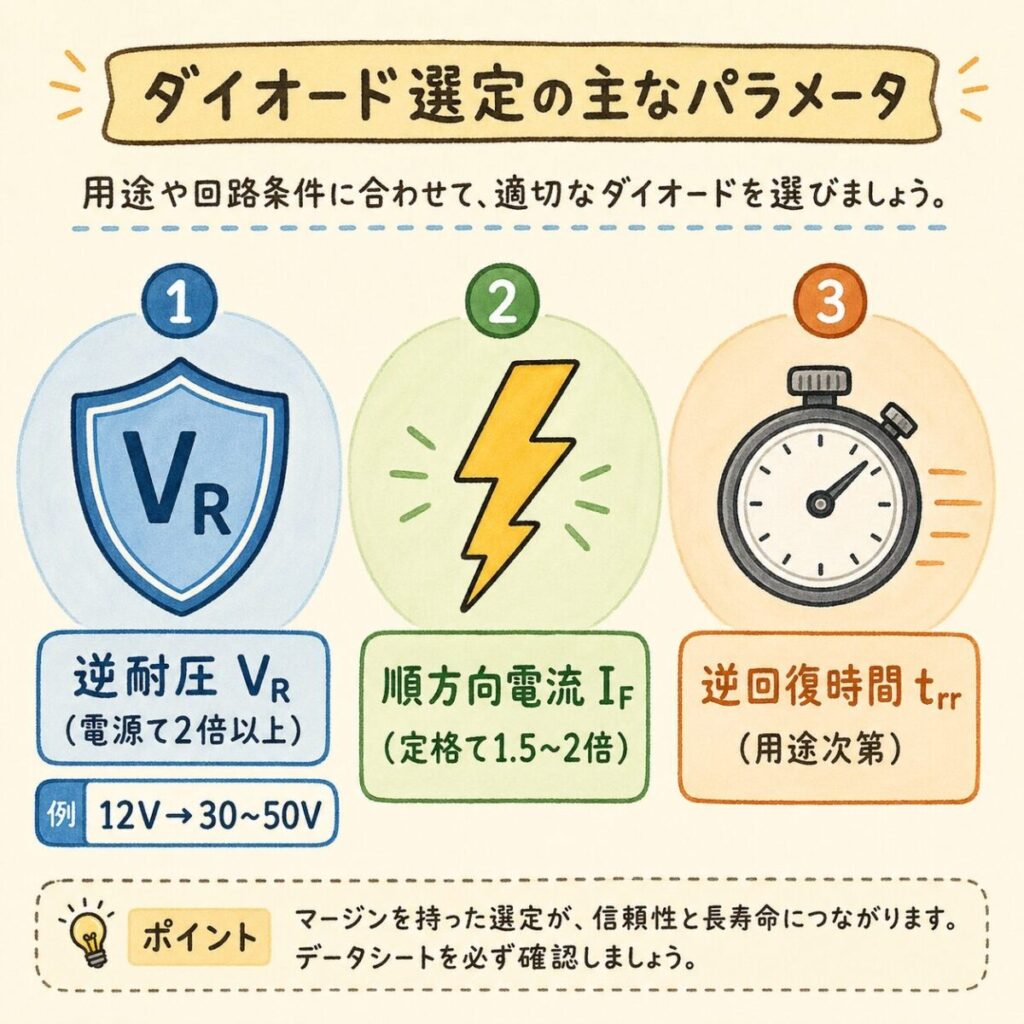

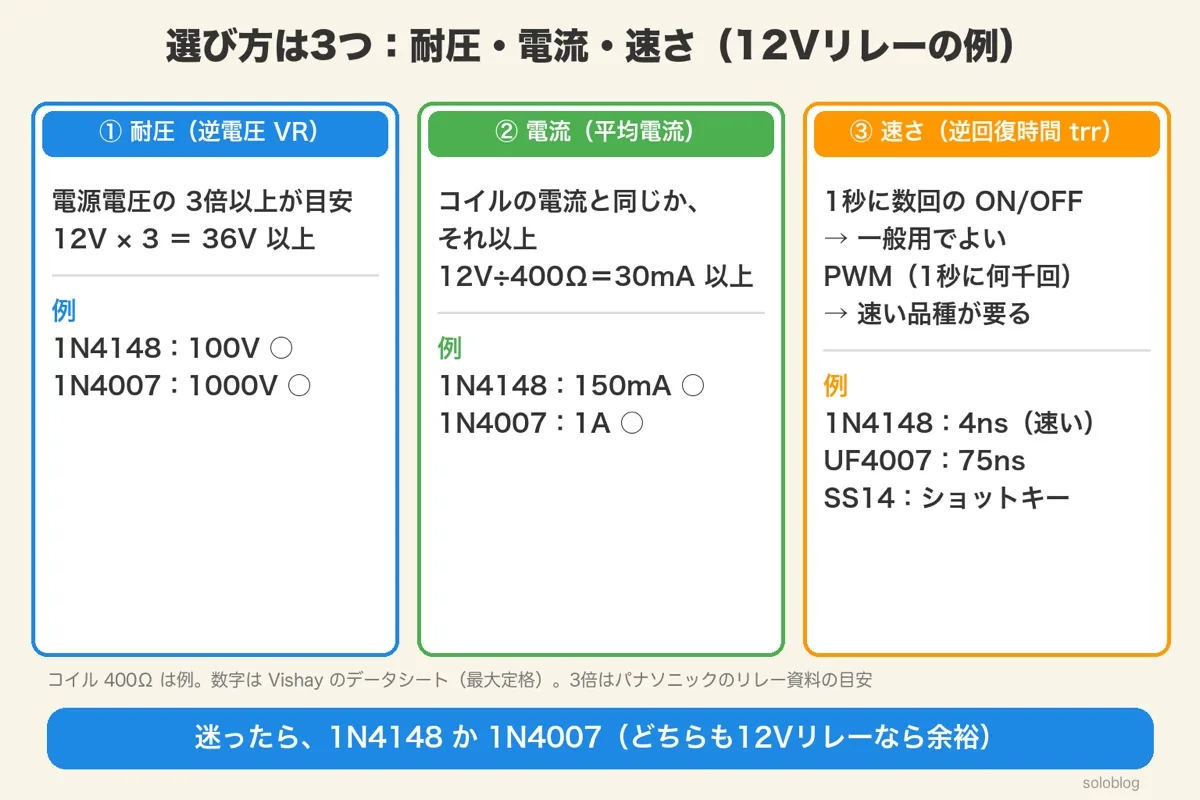

選び方｜押さえるべき3つのパラメータ
フリーホイールダイオードを選ぶときは、以下の3つだけ押さえれば基本OKです。
逆耐圧 V_R（電源電圧の2〜3倍以上）
電源12VならV_R = 30〜50Vで十分。サージ余裕を見て2倍以上を目安に選ぶ。
順方向電流 I_F（コイルの定格電流以上）
コイルに流れる電流がそのままダイオードを通る。瞬間的な突入電流も考慮して1.5〜2倍の余裕を持たせる。

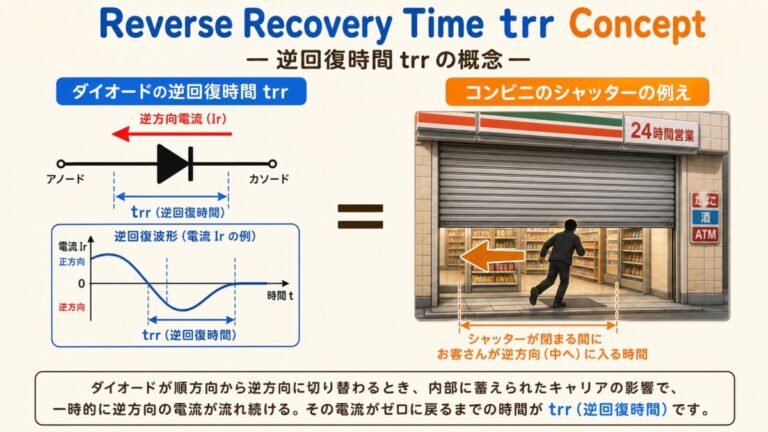

逆回復時間 t_rr（スイッチング速度に応じて）
リレーなど低速駆動なら一般整流ダイオード（t_rr ≒ μs）でOK。PWM駆動など高速ならファストリカバリ（数十ns）またはショットキーを選ぶ。

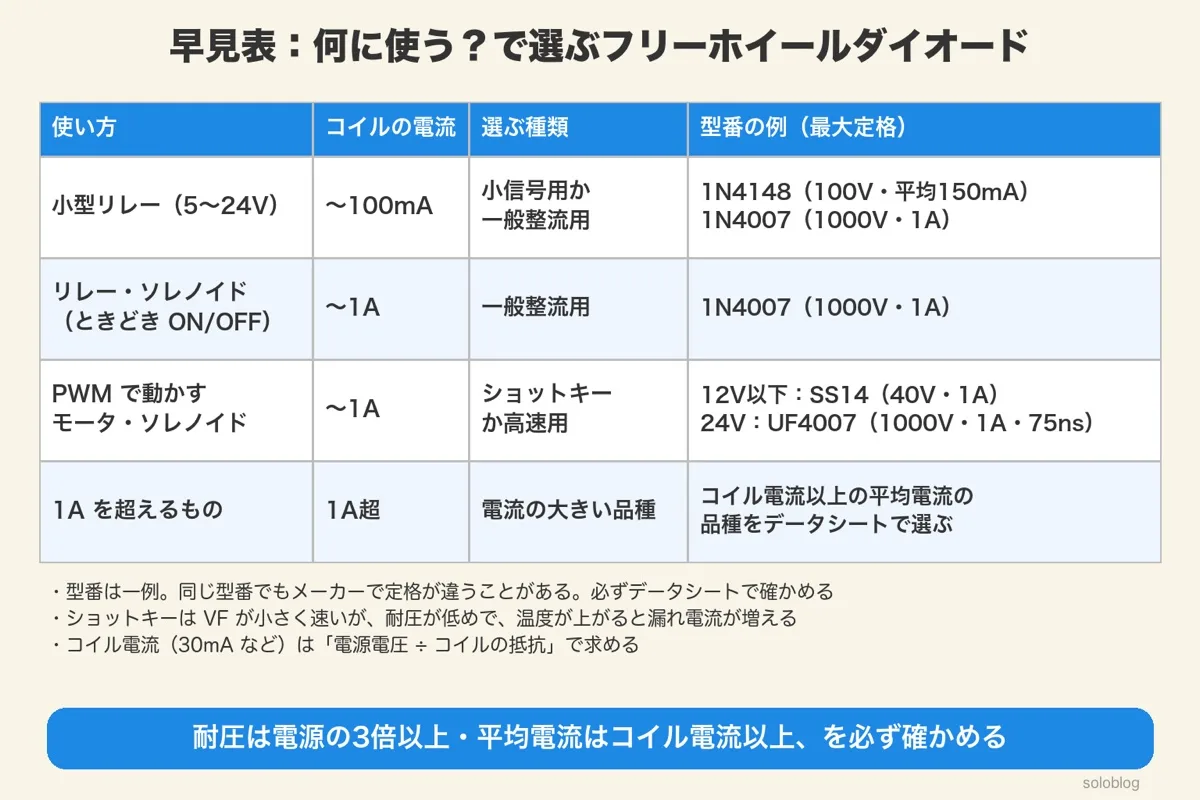

代表的なダイオード選定例
| 用途 | 推奨ダイオード | 理由 |
|---|---|---|
| 12V小型リレー | 1N4007、1N4148 | 汎用整流。安価で十分 |
| PWM駆動DCモータ | ショットキー（SS14など） | 高速 + 順方向電圧低 |
| 産業用ソレノイド（24V/2A） | FR207、UF4007 | ファストリカバリ系 |
| DC-DC（同期整流不可） | SBD（ショットキー） | 超高速 + 損失極小 |
【保存版】パワーMOSFETの選び方｜6つのチェックポイント →

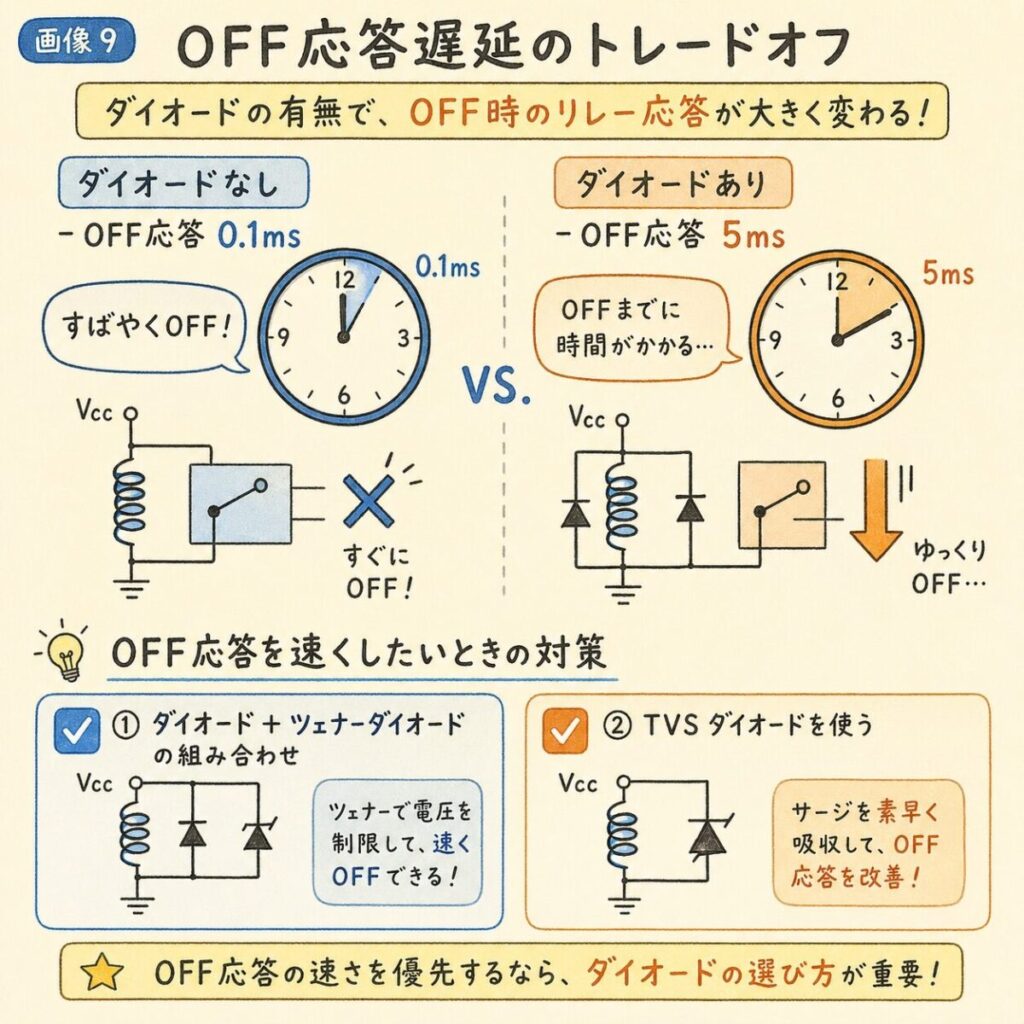

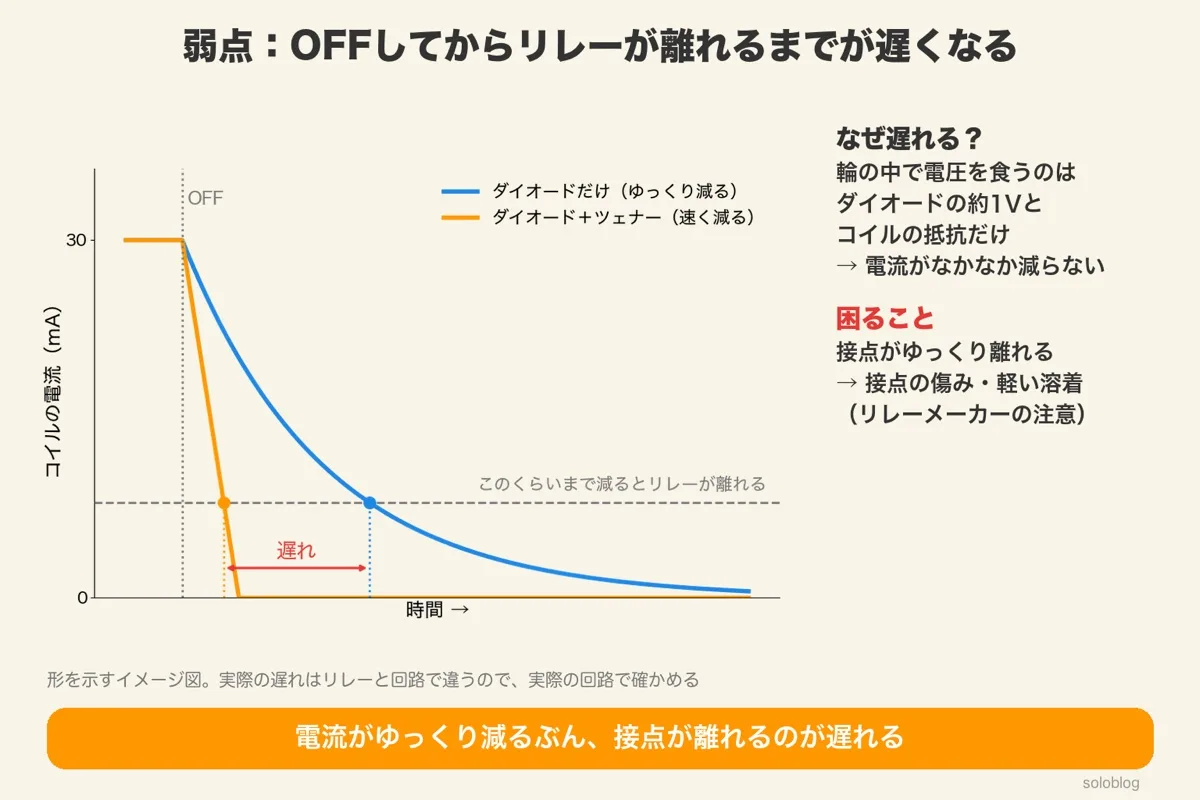

注意点｜「OFF応答が遅くなる」というデメリット
フリーホイールダイオードは万能ではありません。1つだけデメリットがあります。
ダイオードで電流を還流させると、コイルのエネルギーがゆっくり消費されます。その結果、リレーの接点開放やモータの停止が遅くなるのです。応答性が重要な用途では問題になることがあります。
たとえば自動車のABSバルブのように「ミリ秒以下の応答性」が要求される場合、シンプルなダイオードだけだとOFFが遅すぎます。

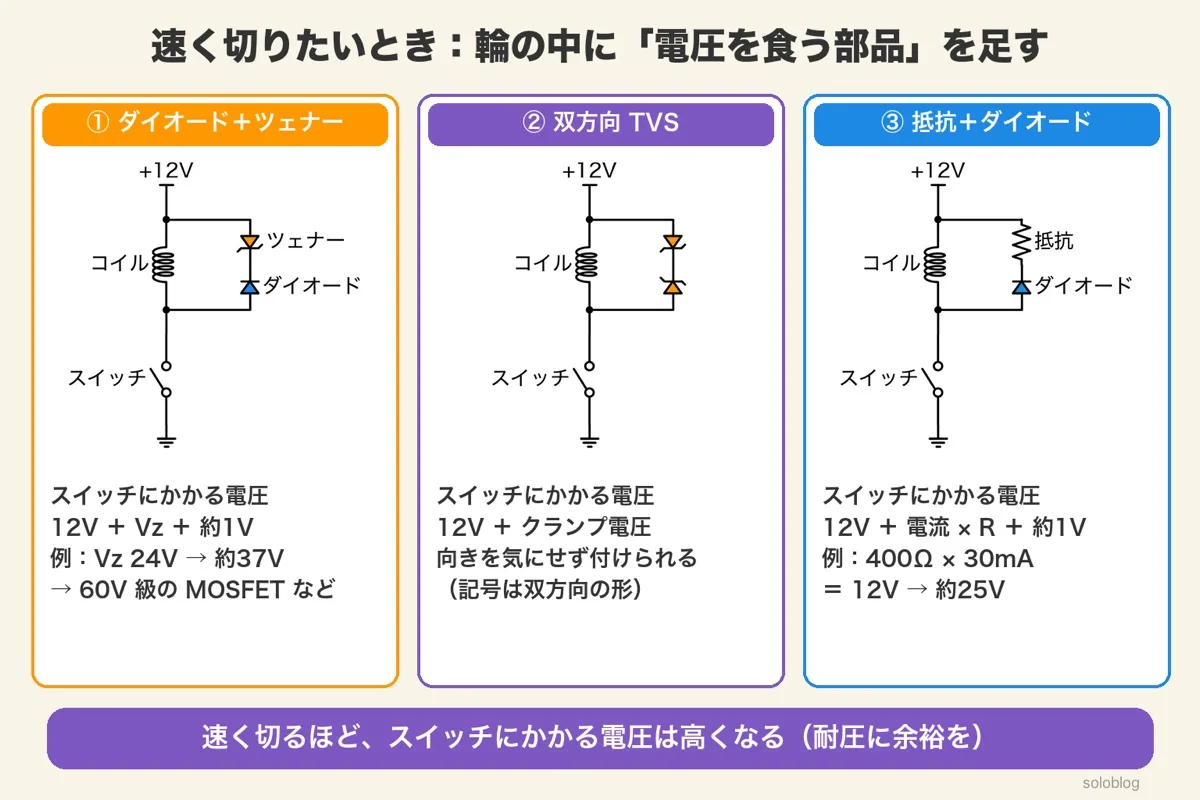

応答性が必要な場合の対処法
ダイオード+ツェナー
- ツェナー電圧で還流電圧を引き上げる
- エネルギーを早く消費
- OFF応答が改善
TVSダイオード
- クランプ電圧で吸収
- 応答性とMOSFET保護を両立
- サージ吸収の専用素子
自動車部品の世界では、「OFF時間 vs 保護」のトレードオフを毎回議論します。応答性重視ならツェナー併用やTVS、コスト重視ならシンプルなダイオード単体。客先仕様に合わせて選び分けるのがエンジニアの腕の見せどころです。
【完全図解】TVSダイオードの選び方｜クランプ電圧・ピーク電流の設計指針 →
「スナバ」とどう違う？保護回路の使い分け
逆起電力対策には、フリーホイールダイオード以外にもスナバ回路、TVSなどの選択肢があります。混同しないよう、違いを整理しましょう。

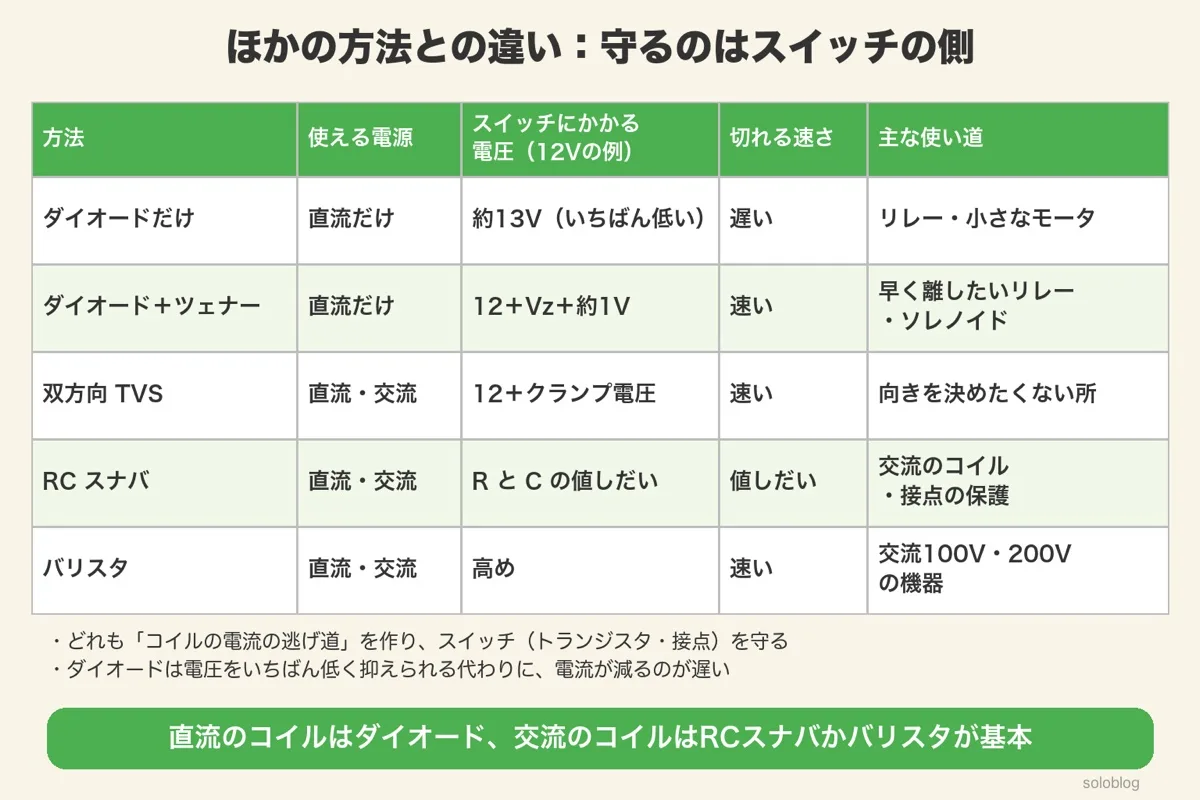

| 手段 | 仕組み | 主な用途 |
|---|---|---|
| フリーホイールダイオード | コイル電流を還流させて消費 | 直流コイル（リレー、DCモータ） |
| RCスナバ | CでサージをためてRで消費 | 交流コイル、トランス |
| TVSダイオード | クランプ電圧でカット | 高速応答が必要な保護 |
| バリスタ | 電圧で抵抗が変化して吸収 | AC機器のサージ対策 |

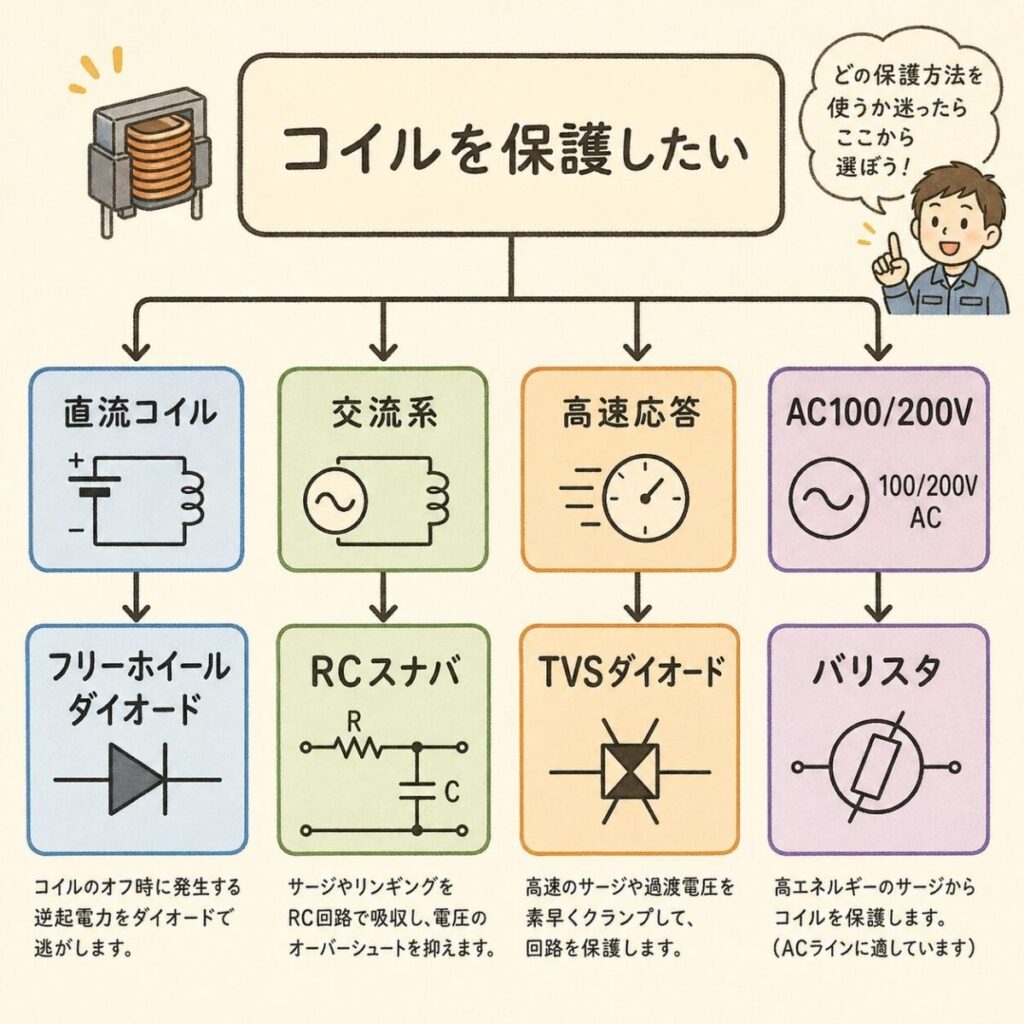

- 直流コイルのON/OFF → フリーホイールダイオード
- 交流系（トランス・モータ） → RCスナバ
- 高速応答 + サージ大 → TVS
- 商用AC100V/200Vのサージ → バリスタ
【完全図解】スナバ回路とは？｜サージ電圧を吸収する仕組みを理解する →
まとめ｜「コイル + ON/OFF」を見たらダイオードを足せ
- コイルは「電流の変化を嫌がる」性質があり、OFF時に高電圧（逆起電力）を発生させる
- 12V電源でも、OFFの瞬間に200〜300Vの逆起電力が発生しうる
- フリーホイールダイオードはコイルに並列に逆向きで接続する保護用ダイオード
- OFF時、電流はコイル→ダイオード→コイルでループを作り、安全にエネルギーを消費
- 選定の3要素：逆耐圧（電源の2倍以上）・順電流（コイル定格以上）・逆回復時間
- デメリットはOFF応答の遅延。応答性重視ならツェナー併用やTVSを検討
- 直流コイル → ダイオード、交流系 → スナバ、高速応答 → TVS、と使い分け
フリーホイールダイオードは、回路図で見ると「ただのダイオード1個」ですが、実は数百〜千Vの逆起電力からMOSFETを守る命綱です。設計レビューや量産設計で「コイルを使う回路」を見かけたら、まずこのダイオードがあるかを確認する習慣をつけましょう。
