「波形は映ったけど、これで何ボルト？何秒？」
オシロを使い始めた人が、トリガの次にぶつかる壁です。
画面に映る波形のサイズから、電圧と時間をどう読み取ればいいのか。
実はオシロの画面には、「方眼紙」のようなグリッドが引かれていて、
その目盛りを使えば誰でも電圧と時間を読み取れるようになっています。
この記事では、オシロ画面の見方を基本から、
カーソル測定まで「これだけ覚えれば現場で使える」内容に絞って解説します。
目次

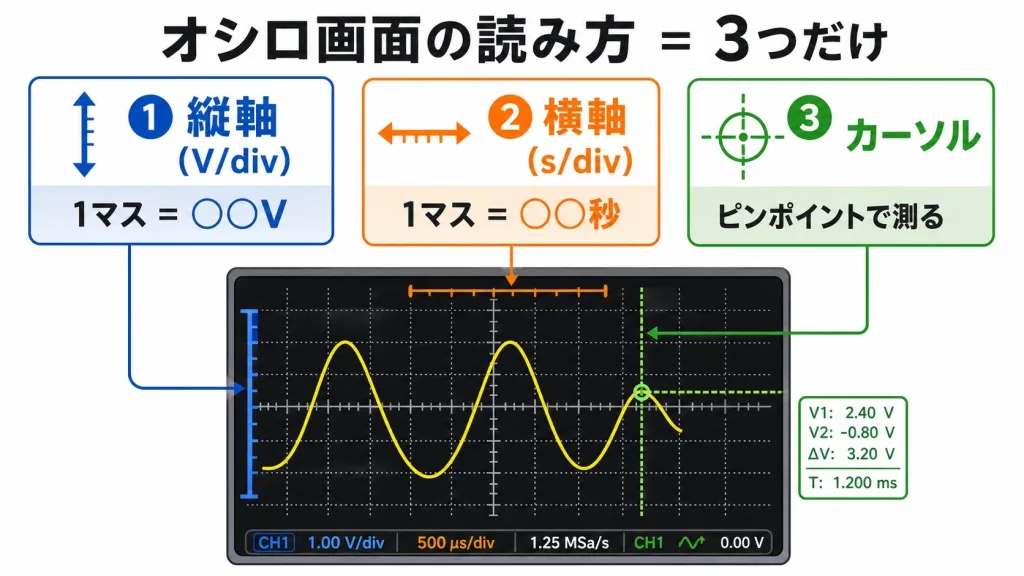

結論：覚えるのは「3つの目盛り」だけ
オシロ画面の読み方は、たったこれだけです。
| 目盛り | 何が分かる | どこに書いてある？ |
|---|---|---|
| ① 縦軸（電圧軸） | 1マスが何ボルトか | 画面左下「○○V/div」 |
| ② 横軸（時間軸） | 1マスが何秒か | 画面下「○○s/div」 |
| ③ カーソル | 2点間の差をピンポイントで測る | 「Cursor」ボタン |
💡 ざっくり言うと
縦のマスを数えれば電圧、横のマスを数えれば時間が分かる。
もっと正確に測りたいときはカーソルを使う。これだけです。

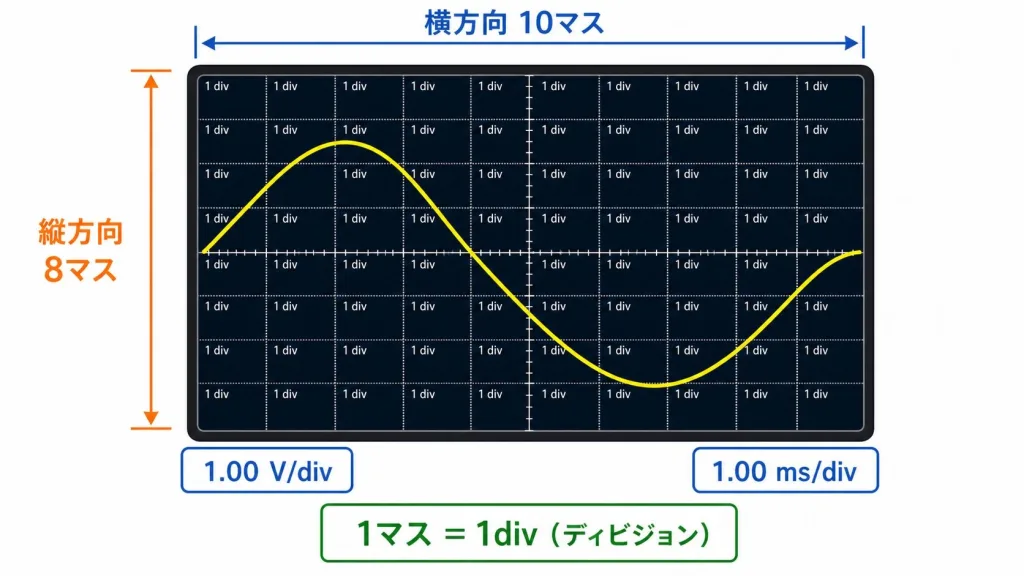

オシロ画面の基本構造｜方眼紙だと思えばいい
オシロの画面は、細かいグリッド（方眼紙のようなマス目）で区切られています。
📏 標準的なオシロ画面
・横方向に 10マス
・縦方向に 8マス
・1マスのことを 「1div（ディビジョン）」 と呼びます
そして、画面のどこかに必ず 「○○ V/div」「○○ s/div」 という表記があります。これが、「1マスあたり何ボルト・何秒」を表しています。
📖 用語の読み方
・「V/div」＝「ブイ・パー・ディブ」＝ボルト・パー・ディビジョン
・「s/div」＝「エス・パー・ディブ」＝セカンド・パー・ディビジョン
・どちらも「1マスあたり○○」という意味。

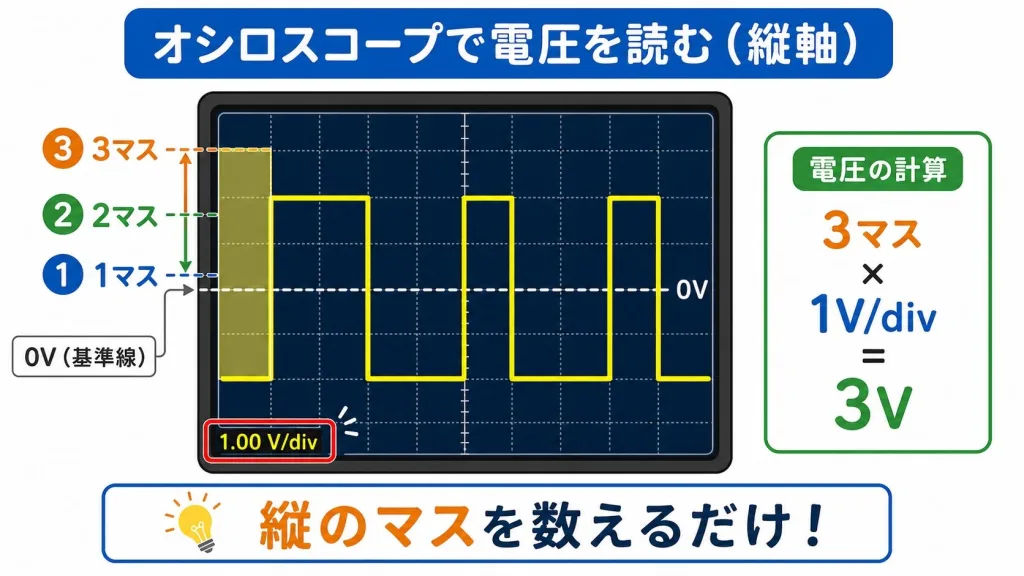

① 電圧（縦軸）の読み方｜マスを数えるだけ
縦軸（電圧）の読み方は、めちゃくちゃシンプル。「波の高さが何マス分か」を数えるだけです。
具体例で理解する
画面の左下に 「1.00 V/div」 と表示されているとします。これは「1マスが1ボルト」という意味。
📊 例：四角い波形が画面に映っている
・波の下の線：画面の中央（0V）
・波の上の線：中央から上に 3マス
・1マス＝1V なので、
・→ 波の高さ＝3V
これだけ。電圧の単位がmVになっても考え方は同じ。「100mV/div」なら1マスが100mV、波が3マス分の高さなら300mVです。
「V/div」を変えるとどうなる？
オシロのつまみで「V/div」を変えると、波形が画面で大きくなったり小さくなったりします。これは 顕微鏡の倍率を変えるのと同じ。
- V/divを小さく（例：1V→100mV）→ 拡大表示。小さな揺れもくっきり見える
- V/divを大きく（例：1V→10V）→ 縮小表示。大きな信号も画面に収まる
💡 調整のコツ
波形が画面いっぱいになるよう、「波の高さが画面の6〜8割」になるV/divを選ぶと、最も読みやすく、精度も高くなります。

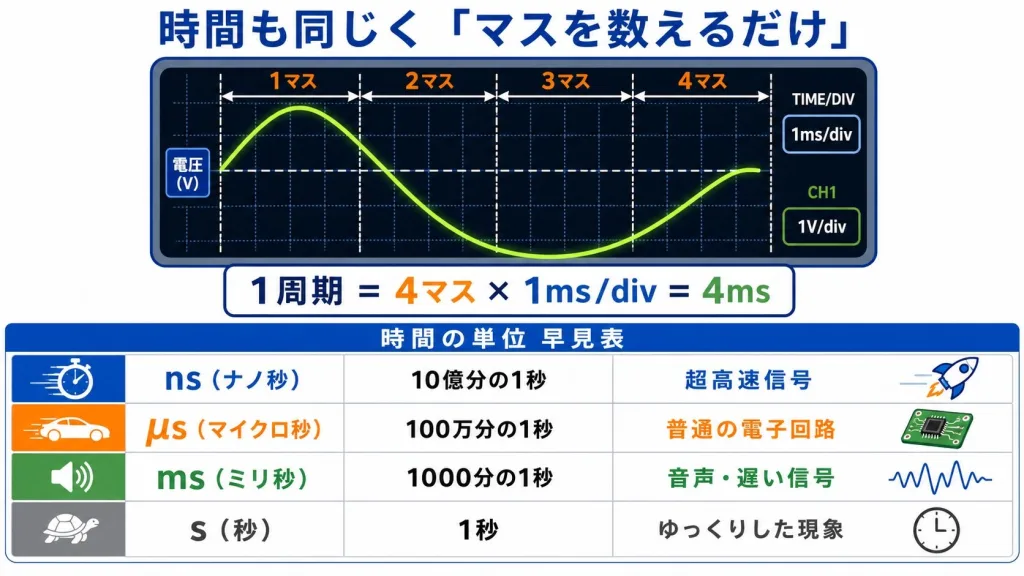

② 時間（横軸）の読み方｜こちらもマスを数えるだけ
横軸（時間）の読み方も、原理は電圧と同じ。「波の長さが何マス分か」を数えるだけです。
具体例で理解する
画面の下に 「1.00 ms/div」 と表示されているとします。これは「1マスが1ミリ秒（=0.001秒）」という意味。
📊 例：1周期分の波が画面に4マス入っている
・1周期の長さ＝4マス
・1マス＝1ms なので、
・→ 1周期＝4ms（=0.004秒）
・周波数を求めるなら：1秒÷0.004秒＝250Hz
時間の単位（小さい→大きい）
| 単位 | 読み方 | 大きさ |
|---|---|---|
| ns | ナノ秒 | 10億分の1秒 |
| μs | マイクロ秒 | 100万分の1秒 |
| ms | ミリ秒 | 1000分の1秒 |
| s | 秒 | 1秒 |
💡 単位の見分けポイント
画面の表記を見て、単位が「ns」なら超高速信号、「μs」なら普通の電子回路、「ms」なら音声や遅い信号と覚えておくと、感覚が掴めます。
時間が読めれば、周波数も計算できる
1周期の時間が分かれば、その逆数を取るだけで 周波数 が分かります。
周波数 = 1 ÷ 1周期の時間
例：1周期が0.001秒なら、周波数は 1÷0.001 = 1000Hz = 1kHz
| 1周期の時間 | 周波数 |
|---|---|
| 1ms（=0.001秒） | 1kHz（1000Hz） |
| 1μs（=0.000001秒） | 1MHz（100万Hz） |
| 1ns（=10億分の1秒） | 1GHz（10億Hz） |
✅ 良いニュース
現代のオシロは 自動で周波数を計算して画面に表示 してくれます（「Measure」ボタンで設定）。
でも、計算の仕組みを知っておくと、「この数字、合ってる？」と検算できるようになります。
オシロのスペックの数字（帯域・サンプル速度）と画面表示の関係も合わせて理解しておくと完璧です： オシロの主要スペック5つを総まとめ →
③ カーソル測定｜「マスの目分量」より正確に測る
マスを数える方法は便利ですが、「マスの半分くらい」「3.5マスかな？」 という場合、正確に測るのが難しいですよね。
そんなときに使うのが 「カーソル」 です。オシロにある「Cursor」ボタンを押すと、画面に 動かせる縦線・横線 が現れます。
カーソルの種類
| カーソル | 測れるもの |
|---|---|
| 横線2本（電圧カーソル） | 2本の線の間の電圧差 |
| 縦線2本（時間カーソル） | 2本の線の間の時間差 |

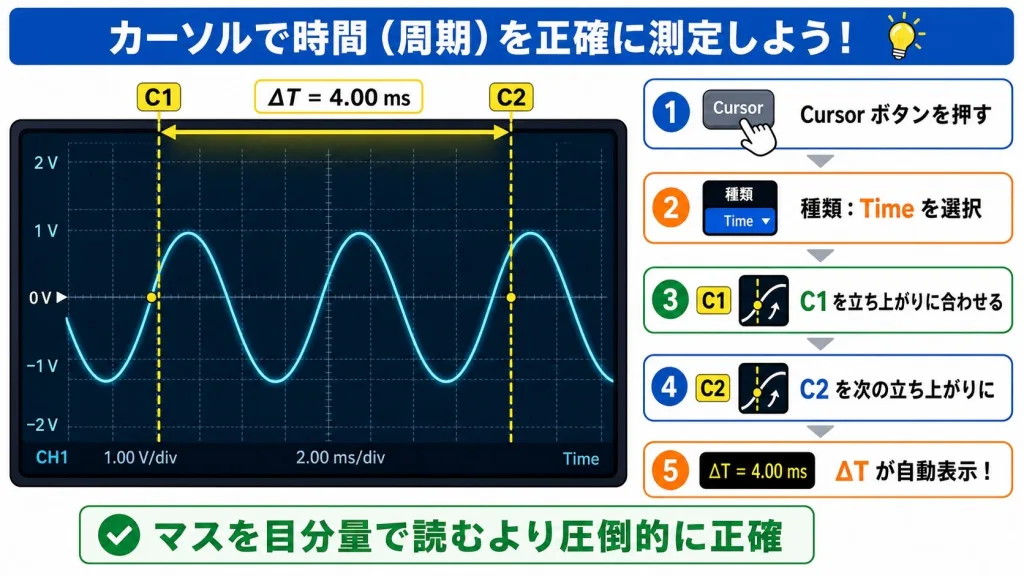

使い方の流れ（時間カーソルの場合）
① 「Cursor」ボタンを押す
② 種類で「Time（時間）」を選ぶ
③ 縦線1本目（C1）を波形の 立ち上がり地点 に合わせる
④ 縦線2本目（C2）を波形の 次の立ち上がり地点 に合わせる
⑤ 画面に 「ΔT＝○○ ms」 と差分が自動表示される
⑥ → これが1周期の時間
✅ カーソル測定のメリット
・マスを目分量で数える必要がない
・小数点以下まで正確に測れる
・パルス幅、立ち上がり時間、リプル振幅など、何でも測れる
最新オシロには「自動測定機能」もある
最近のオシロは賢くて、「Measure」ボタンを押すだけで、波形の特徴を自動で計算して数値で表示してくれます。
自動測定で取れる主な数値
| 項目 | 意味 |
|---|---|
| Frequency | 波の周波数 |
| Period | 1周期の時間 |
| Vpp | 波の最大値〜最小値の差（振幅） |
| Vmax / Vmin | 波の最も高い／低い電圧 |
| Vavg | 波の平均電圧 |
| Rise Time | 波の立ち上がりにかかる時間 |
💡 自動測定を過信しすぎない
自動測定は便利ですが、波形にノイズが多いと数値が暴れることがあります。「あれ、この数字本当？」と思ったら、自分でマスを数えるかカーソルで測り直すクセをつけましょう。
画面が読めるようになったら、次は信号を正しくオシロに伝えるための「プローブ」の世界へ： オシロプローブとは？「ただのケーブル」ではない理由 →
よくある質問
Q1. 波形が画面からはみ出して見えません
V/divを大きくしてください。例えば「1V/div」になっているなら「2V/div」「5V/div」と上げていくと、画面に収まります。逆に小さすぎて見えない場合は、V/divを小さくして拡大します。
Q2. 波が1周期も入りきらない / 逆に何百周期も見えてしまう
s/div（時間軸）を調整してください。波が1〜2周期だけきれいに収まる時間軸が、観察しやすい設定です。
Q3. 自動測定（Measure）で表示される数字は信用していい？
波形がきれい（ノイズが少ない）なら信頼できます。ただし、波形がブレていたり、リンギング（ヒゲ）が乗っていたりすると、誤検出することがあります。怪しいときは カーソルで手動測定 して検算しましょう。
Q4. プローブが10:1のとき、画面の電圧表示は実際の電圧？
最近のオシロは プローブの倍率を自動認識 して、画面に「実際の電圧」で表示してくれます。古い機種や手動設定の場合は、画面の表示を10倍する必要があるので注意。プローブの倍率設定は必ず確認しましょう。
まとめ｜第2章「オシロスコープの基礎」完了！
✅ オシロ画面は 方眼紙のような10×8マスのグリッド
✅ V/div＝縦のマス1つあたりの電圧、s/div＝横のマス1つあたりの時間
✅ 電圧も時間も 「マスを数えるだけ」 で読める
✅ 正確に測りたいときは カーソル（縦線/横線） を使う
✅ 最新オシロは Measureボタン で自動測定もできる
✅ ただし自動測定は 過信せず、たまにカーソルで検算
🎉 第2章「オシロスコープの基礎」完了！
オシロの基本（スペック・帯域・サンプリング・トリガ・入力結合・GND・画面の読み方）が一通り身につきました。
第3章では、オシロと並んで重要な「プローブ」を深掘りしていきます。
プローブの世界はオシロより奥深く、知らないと正しい波形は撮れません。
オシロの「読み方」を覚えるのは、運転で言えば標識の読み方を覚えるようなもの。これでようやくスタートラインです。次の第3章では、「正しく信号を読み取るための道具＝プローブ」の世界に入っていきます。
