インダクタの飽和電流と温度上昇電流の違い|データシートの定格電流が2つある理由

※本記事にはプロモーション(広告)が含まれています。

こんな経験はありませんか?
  • インダクタのデータシートに「定格電流」が2つ書いてあるが、どちらを見ればいいのかわからない
  • 「Isat」と「Itemp(Irms)」の違いを聞かれて、うまく説明できなかった
  • 先輩に「小さいほうを定格とする」と教わったが、なぜ2つあるのか本質がわからない
○ この記事でわかること
  • 飽和電流(Isat)と温度上昇電流(Itemp)の物理的な違いを「ダムのたとえ」で直感理解
  • フェライトコアとメタルコンポジットでどちらの定格が先にボトルネックになるか
  • 実務で「2つの定格電流」をどう使い分けるか、選定手順をフローチャートで整理

パワーインダクタのデータシートを開くと、ほぼ必ず「定格電流」が2つ記載されています。

たとえばTDKのSPMシリーズなら「Isat = 5.5A」と「Irms = 4.2A」、村田のDFEシリーズなら「Isat = 6.0A」と「Itemp = 4.5A」──。初めて見たとき、「定格電流って1つじゃないの?抵抗やコンデンサには1つしかないのに」と戸惑った方は多いのではないでしょうか。

結論を先に言います。この2つは「壊れ方が違う」から2つあるのです。1つは「磁気的に壊れる限界」、もう1つは「熱的に壊れる限界」です。インダクタには抵抗やコンデンサにはない「磁性体コア」という部品が入っているため、壊れ方のパターンが1つ多いのです。

この記事では、この2つの定格電流を「ダム」に例えて徹底的に図解します。一度この比喩で理解すれば、データシートの数字の意味が一生忘れられなくなります。

前提知識
【完全図解】インダクタ(コイル)の種類と選び方|パワーインダクタ・チョークコイル・フェライトビーズの違いを用途別に徹底整理 →

インダクタの構造(巻線型・積層型・メタルコンポジット)の基礎を確認したい方はこちらから。

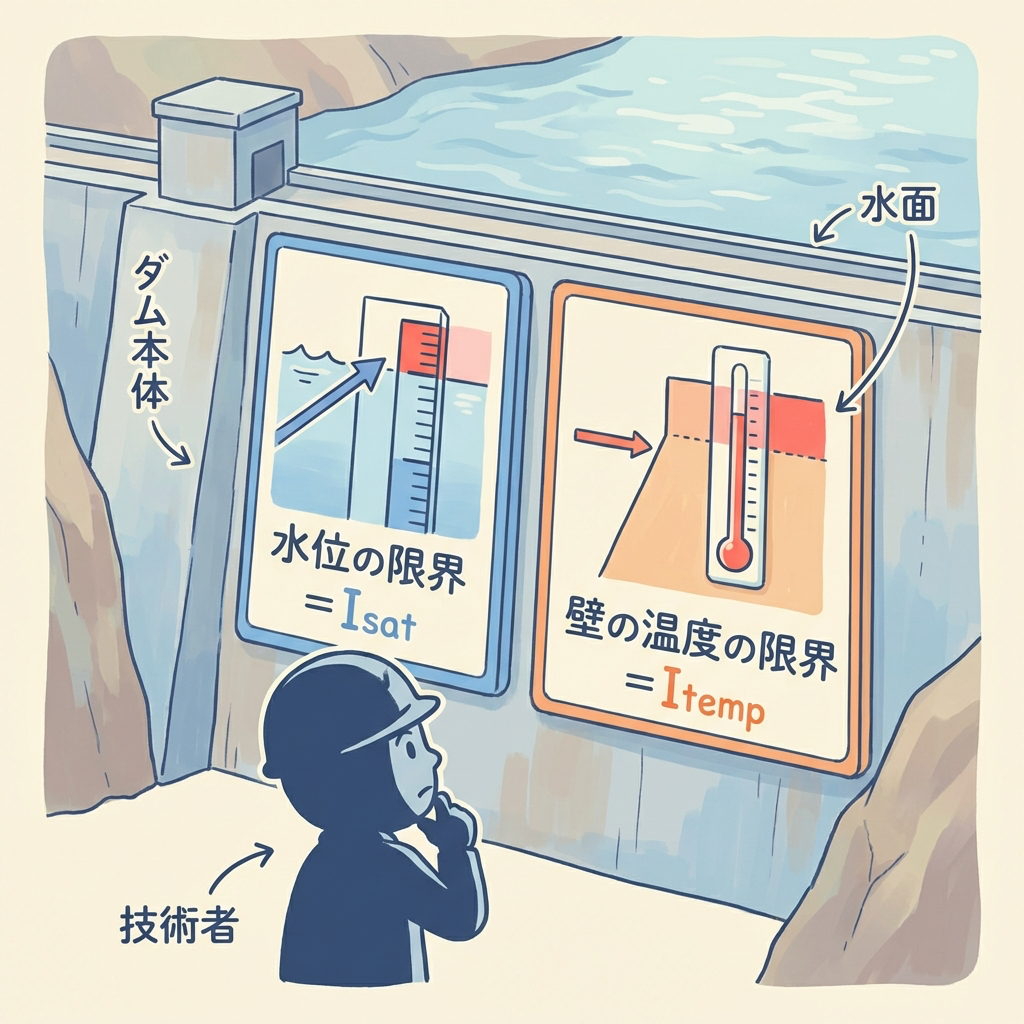

「ダム」で理解する2つの定格電流の違い

インダクタを「ダム」に例えましょう。ダムは川の水(=電流)を一時的にせき止めてエネルギーを蓄え、必要なときに放流する装置です。まさにDC-DCコンバータの中でパワーインダクタがやっていることと同じです。

さて、このダムには2つの「限界」があります。

限界①:水位の限界

ダムに水を入れすぎると、水位が堤防を越えてオーバーフローします。こうなるとダムは水をせき止める機能を失い、制御不能の洪水が起きます。

これがインダクタでいう…
飽和電流(Isat)
=磁気飽和でL値が急落する限界

限界②:壁の温度の限界

ダムの壁を摩擦の大きい素材で作ったとします。水が壁面を流れるたびに摩擦熱が発生し、壁が高温になってひび割れて崩壊します。水位に余裕があっても壁が壊れたら終わりです。

これがインダクタでいう…
温度上昇電流(Itemp)
=自己発熱で部品が壊れる限界
この比喩が重要な理由
ダムが壊れる原因が「水位オーバー」と「壁の過熱」でまったく別の物理現象であるように、インダクタが壊れる原因も「磁気飽和」と「自己発熱」でまったく別の物理現象です。だからデータシートには2つの限界値が記載されているのです。「小さいほうを定格とする」はあくまで結論であり、その裏には2つの異なる破壊メカニズムが存在しています。

飽和電流(Isat)とは?|「ダムの水位がオーバーフローする限界」

物理的に何が起きているのか

インダクタのコア(磁性体)は、電流が流れると磁化されてエネルギーを蓄えます。しかし磁性体には「これ以上磁化できない」という物理的な上限があります。これが磁気飽和です。

磁気飽和に達すると、コアはそれ以上磁束を通せなくなり、インダクタは事実上の「空芯コイル」状態になります。するとインダクタンスが急激に低下し、電流の変化を抑える力が失われます。

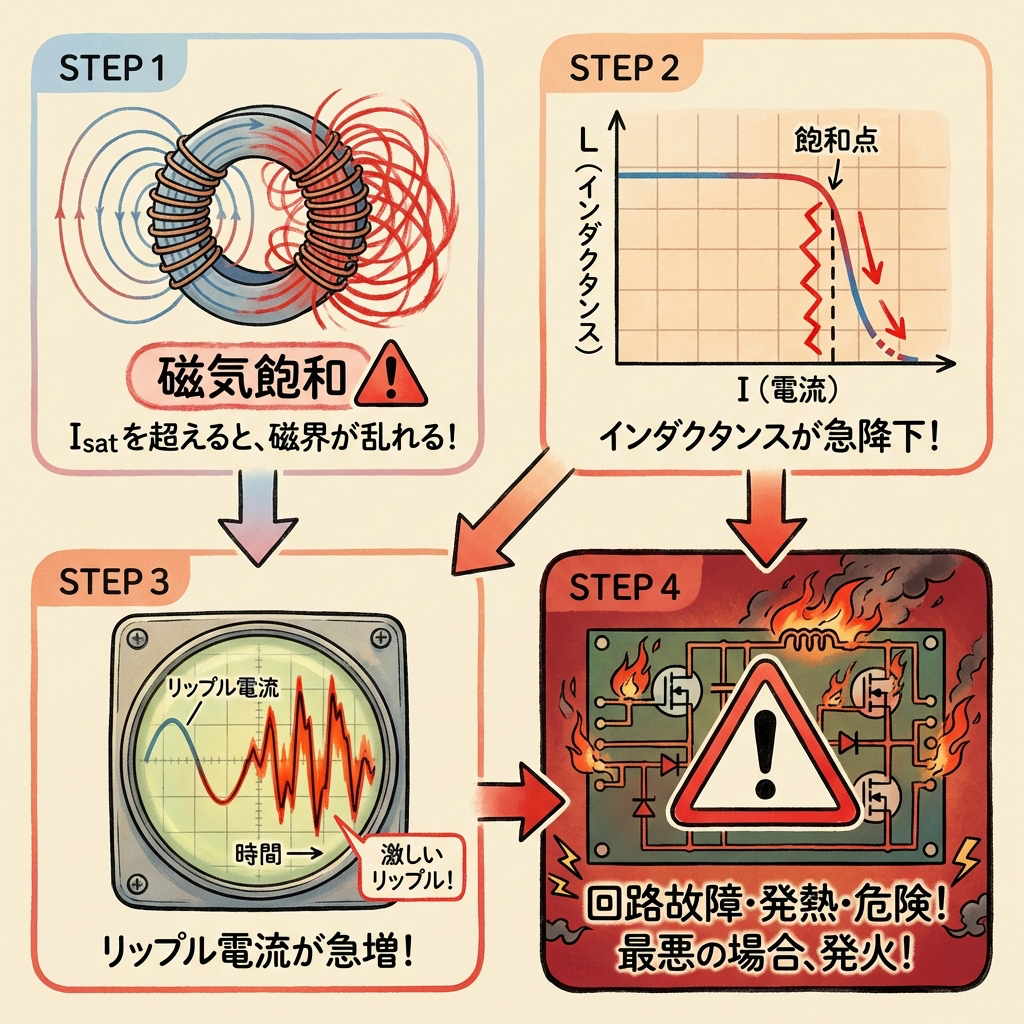

飽和電流を超えると何が起きるか(連鎖反応)

STEP 1

電流がIsatを超える → コアが磁気飽和に近づく

STEP 2

インダクタンス(L)が急激に低下 → V = L×(dI/dt) のLが小さくなる

STEP 3

電流の変化を抑えられなくなる → リップル電流が暴走的に増大

STEP 4

ICの出力電圧が不安定に → 最悪の場合、過電流保護が動作して電源が停止

データシートでの定義

飽和電流(Isat)の定義
インダクタンスが初期値から一定割合(20%〜40%)低下するときの直流電流値
※ メーカーによって低下率の基準が異なります。TDKは40%低下、村田は30%低下を採用することが多いです。比較するときは必ず基準を揃えてください。
注意:メーカー間で基準が違う
Isatの定義は「L値が20%落ちたとき」「30%落ちたとき」「40%落ちたとき」とメーカーごとに異なります。A社とB社のIsatを単純に数値比較すると誤った選定になります。必ずデータシートの注記でL値低下率の基準を確認してください。
おすすめの本

電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

温度上昇電流(Itemp / Irms)とは?|「ダムの壁が過熱して崩壊する限界」

物理的に何が起きているのか

インダクタの銅線には直流抵抗(DCR)があります。電流が流れると、この抵抗によってI²×Rの損失(銅損)が発生し、熱に変わります。これはオームの法則そのものです。

温度が上がりすぎると、まず銅線の絶縁被膜が劣化します。さらにコアの磁気特性も温度の影響を受けます。最終的には部品が物理的に破損するか、はんだ接合部が剥がれるか、あるいは基板上の隣接部品にまで熱ダメージが及びます。

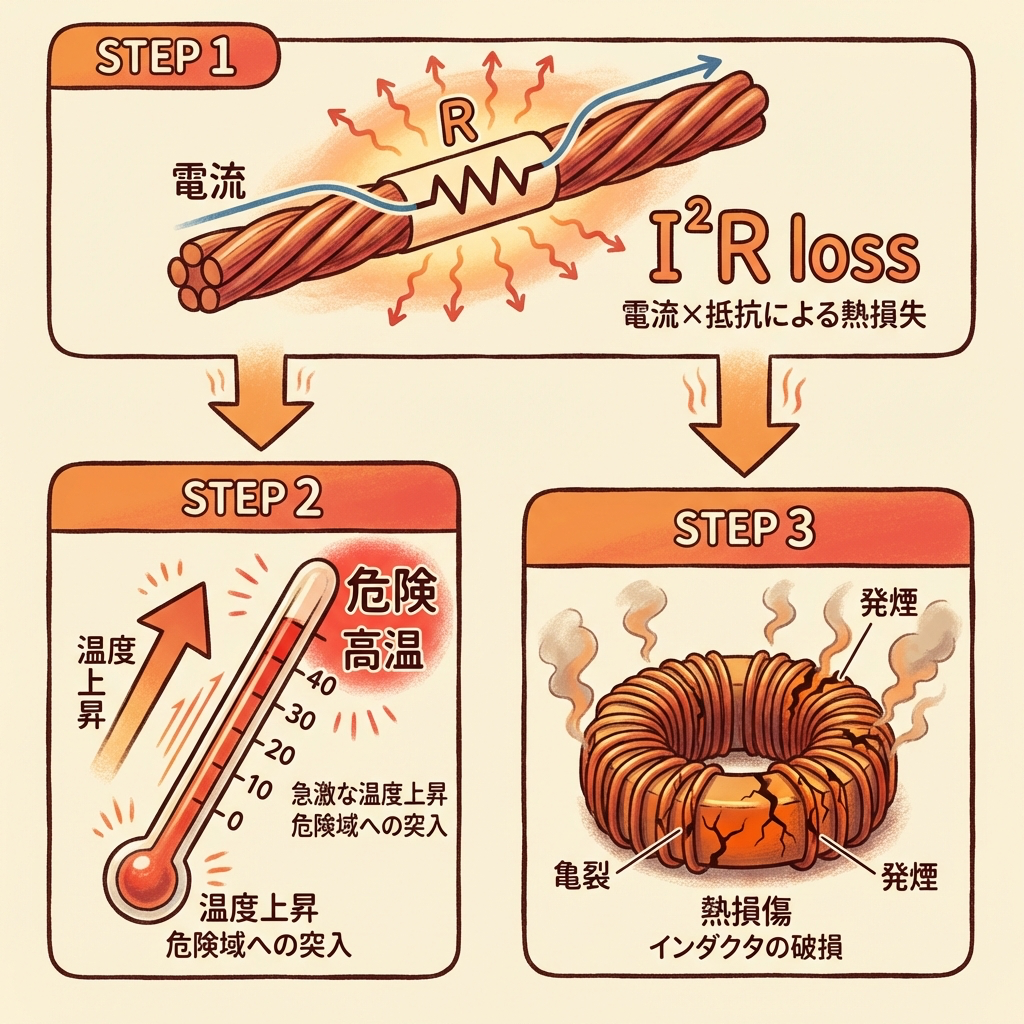

温度上昇電流を超えると何が起きるか

STEP 1

電流がItempを超える → DCRによる銅損が増大 → 自己発熱が加速

STEP 2

部品温度が上昇 → 絶縁被膜の劣化、はんだクラック発生

STEP 3

部品の物理的破損 → 最悪の場合は発煙・発火のリスク

データシートでの定義

温度上昇電流(Itemp / Irms)の定義
自己発熱による温度上昇が規定値(一般的にΔT = 40℃)となる直流電流値
※ 温度上昇の基準もメーカーにより異なります。パナソニックはΔ40℃、一部メーカーはΔ20℃を採用する場合があります。
飽和電流との決定的な違い
飽和電流(Isat)は「回路が不安定になる」=機能が死ぬ。
温度上昇電流(Itemp)は「部品が壊れる」=物理的に死ぬ。
どちらも危険ですが、壊れ方の質が根本的に異なることを意識してください。Isatを超えると電源の出力電圧が暴れ始めますが部品はまだ無事です。Itempを超えると部品自体が焼損します。

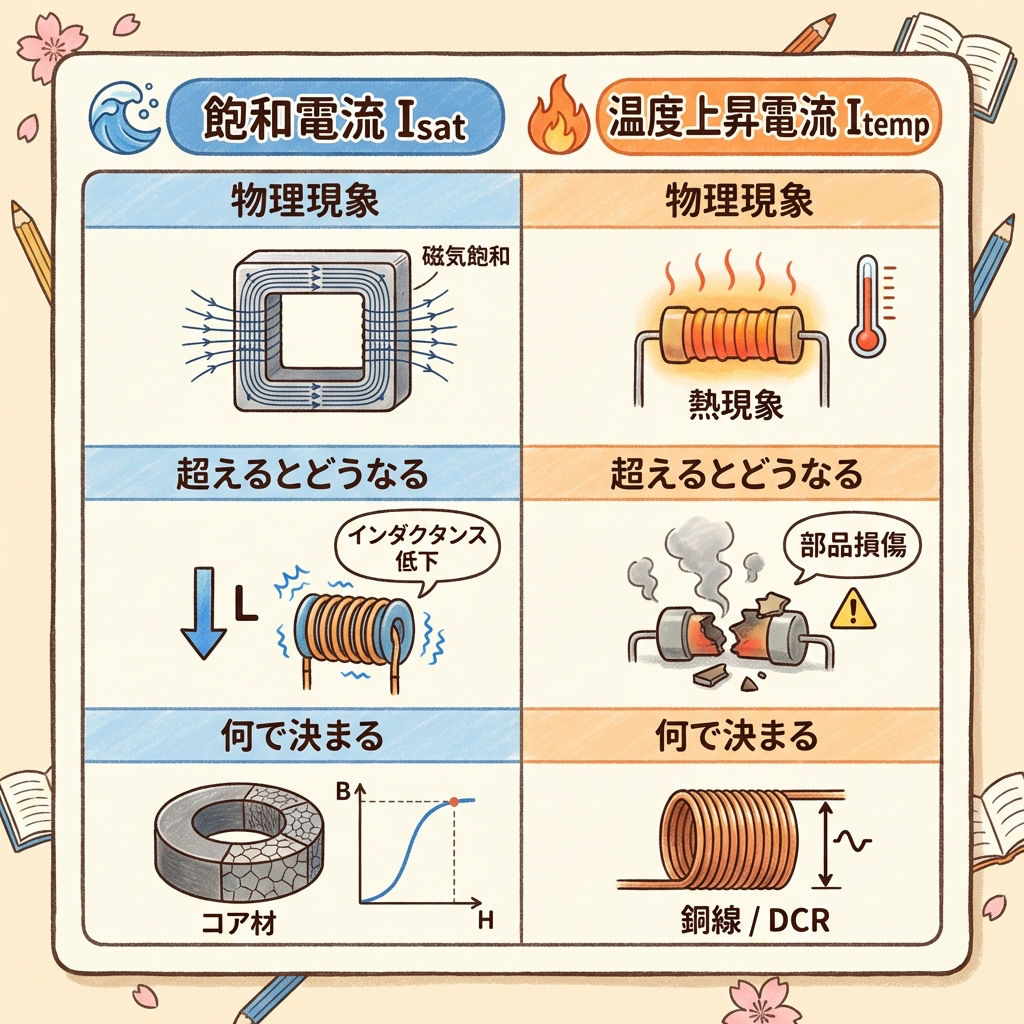

飽和電流 vs 温度上昇電流|一覧比較表

比較項目 飽和電流(Isat) 温度上昇電流(Itemp)
ダムのたとえ 水位がオーバーフロー 壁が過熱して崩壊
物理現象 コアの磁気飽和 銅線のDCRによる自己発熱
超えると何が起きる L値が急落 → リップル電流が暴走 → 回路が不安定 部品温度が上昇 → 絶縁劣化 → 部品が物理的に破損
壊れ方の性質 機能的な破綻(回路が動かない) 物理的な破壊(部品が壊れる)
データシートの定義 L値が初期値から20〜40%低下する電流値 自己発熱でΔT=20〜40℃上昇する電流値
何で決まるか コア材料の飽和磁束密度(Bs)とコア体積 巻線の直流抵抗(DCR)とインダクタ全体の放熱性
選定時の基準 Isat ≥ ピーク電流(Iout + ΔIL/2) Itemp ≥ 出力電流(Iout)
現場の声
「IsatはDC-DCコンバータのリファレンス回路で推奨されるインダクタ値を選んでおけば、ほぼ自動的にクリアできます。むしろ現場で問題になるのはItempのほうです。筐体内の温度が想定より高くて、実使用環境でΔ40℃を超えてしまうケースが多い。必ず実機での温度測定で確認してください。」
おすすめの本

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

ゲート抵抗の決め方|Qgから抵抗値を計算する設計手順
あわせて読みたい
ゲート抵抗の決め方|Qgから抵抗値を計算する設計手順

MOSFETのQgからゲート抵抗を計算する

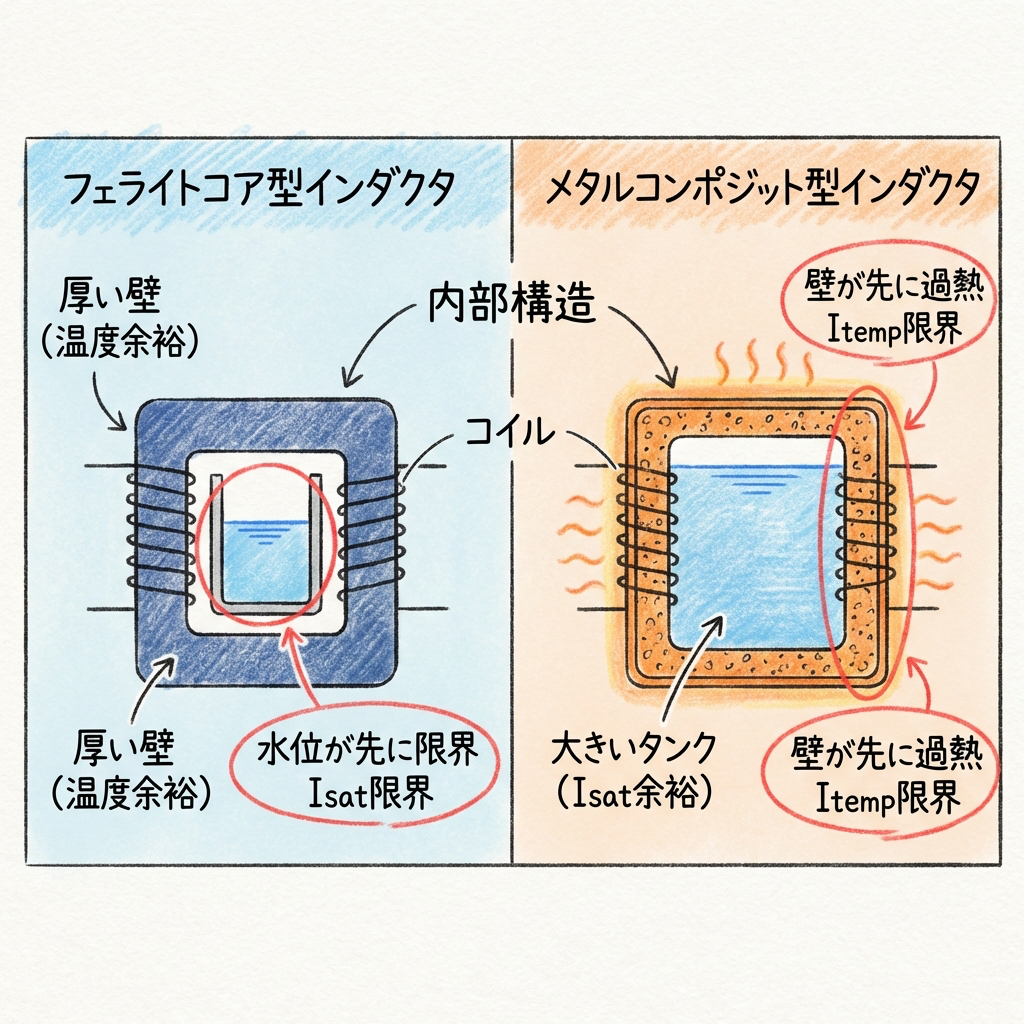

フェライト vs メタルコンポジット|どちらの限界が先に来るか?

ここが実務で最も重要なポイントです。「IsatとItempのどちらが先にボトルネックになるか」はコア材料によって異なります。

フェライトコア型:飽和電流(Isat)が先に来る

フェライトは透磁率が高いため、小さなコアでも高いインダクタンスが得られます。しかしその反面、飽和磁束密度(Bs)が金属磁性材料より低く、磁気飽和に達しやすいという弱点があります。

ダムのたとえで言えば、「壁は丈夫で熱にも強い(Itempに余裕がある)が、ダムの容量が小さいので水位がすぐに限界に達する(Isatが先にボトルネック)」という状態です。

フェライトコア型の典型的なデータシート例

3.0A
Isat(ボトルネック)
4.5A
Itemp(余裕あり)
3.0A
定格電流 = min(Isat, Itemp)

メタルコンポジット型:温度上昇電流(Itemp)が先に来る

メタルコンポジットは金属磁性粉を使っているため、飽和磁束密度が高く、大電流でもL値がなだらかにしか落ちません。つまりIsatには大きな余裕があります。

しかし、金属粉は渦電流損が発生しやすく、また巻線の密度を上げるほどDCRによる発熱も大きくなります。ダムのたとえで言えば、「ダムの容量は十分大きい(Isatに余裕あり)が、壁の素材が摩擦熱を発生しやすいので壁が先に過熱する(Itempが先にボトルネック)」という状態です。

メタルコンポジット型の典型的なデータシート例

6.0A
Isat(余裕あり)
4.5A
Itemp(ボトルネック)
4.5A
定格電流 = min(Isat, Itemp)

コア材別ボトルネック比較

コア材 先にボトルネックになるのは? 理由 設計時の注意点
フェライト Isat(飽和電流) 飽和磁束密度(Bs)が低く、磁気飽和に達しやすい ピーク電流(Iout + ΔIL/2)がIsatを超えないよう厳密に管理
メタルコンポジット Itemp(温度上昇電流) DCRや渦電流損による発熱が大きい 筐体内温度を考慮した熱設計が必須。実機で温度測定を行う

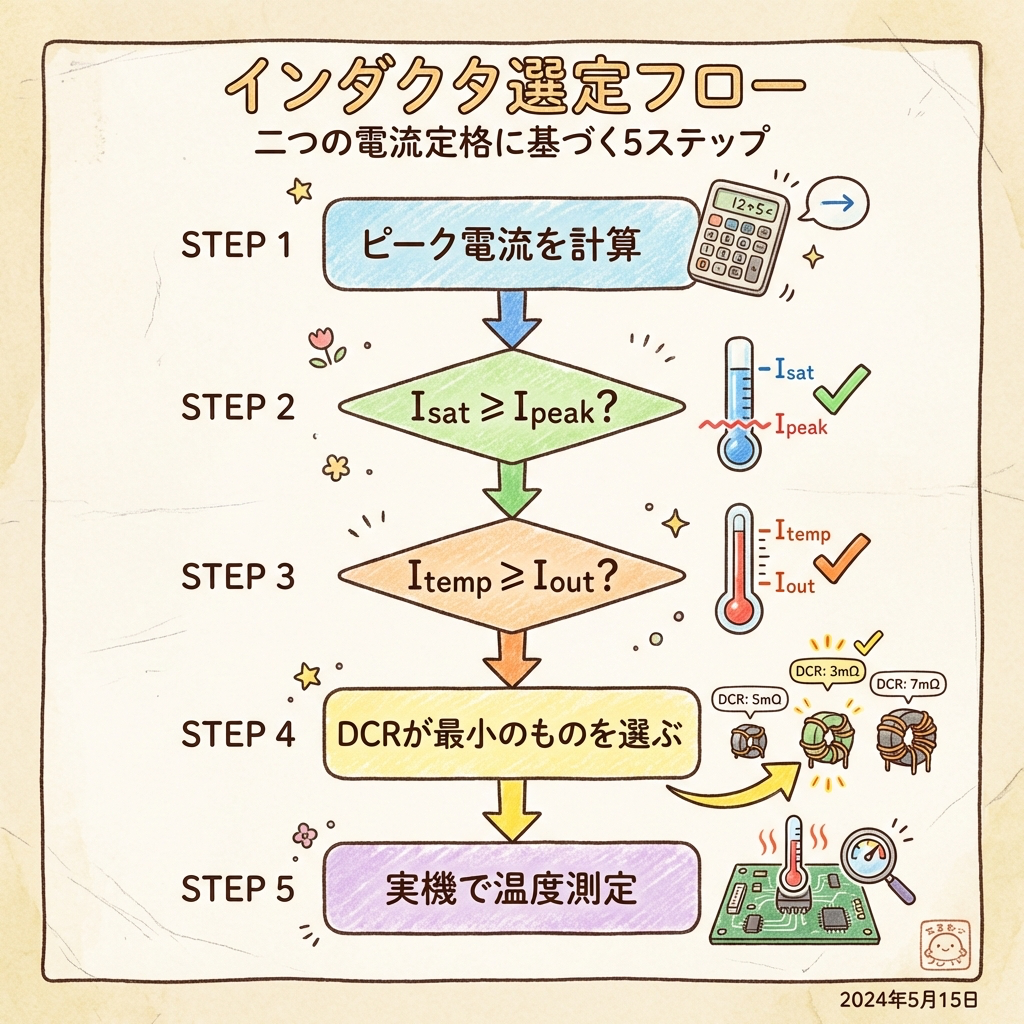

実務で使える選定手順|2つの定格電流を両方クリアするフロー

2つの定格電流を正しく使い分けるには、以下の手順で選定します。「小さいほうを定格とする」というルールの本当の意味は、「両方を満たした上で、安全マージンが小さいほうがボトルネックになる」ということです。

STEP 1|ピーク電流を計算する

DC-DCコンバータの出力電流(Iout)とリップル電流(ΔIL)から、インダクタに流れるピーク電流を求めます。
Ipeak = Iout + ΔIL / 2

STEP 2|Isat条件を確認する

データシートの飽和電流(Isat)がピーク電流以上であることを確認します。
Isat ≥ Ipeak = Iout + ΔIL / 2
※ 過渡応答時のオーバーシュートも考慮して、20%程度のマージンを取ることを推奨します。

STEP 3|Itemp条件を確認する

データシートの温度上昇電流(Itemp)が出力電流以上であることを確認します。
Itemp ≥ Iout
※ Itempはあくまで25℃環境での値です。筐体内温度が高い場合はディレーティングが必要です。

STEP 4|DCRを比較する

STEP 2とSTEP 3を両方クリアする品番が複数あれば、その中でDCRが最も低いものを選びます。DCRが低いほど銅損が減り、効率が向上します。

STEP 5|実機で温度を測定する

最終的には必ず実機で部品表面温度を測定してください。データシートのItemp値は25℃環境での値です。筐体内の実温度が50℃であれば、使えるマージンはΔT = 40℃ − (50℃ − 25℃) = 15℃分しかありません。

関連記事
【たった2つの式】降圧DC-DCコンバータの設計入門|インダクタとコンデンサの決め方を完全図解 →

STEP 1のリップル電流ΔILの計算方法は、こちらの記事で詳しく解説しています。

おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

初心者が犯しやすい3つの間違い

間違い①:IsatとItempの大きいほうだけを見る

「Isatが6Aだからこのインダクタは6Aまで使える」と考えるのは危険です。もしItempが4Aであれば、4Aを超えた時点で部品が過熱します。両方の条件を同時に満たす必要があることを忘れないでください。

間違い②:Isatの比較でメーカー間の基準差を無視する

A社のIsat(L値30%低下基準)= 5.0A と B社のIsat(L値40%低下基準)= 5.5A を比較して「B社のほうが大きいから優秀」と判断するのは誤りです。B社はL値がより大きく落ちた時点の値なので、同じ基準で比較すればA社のほうが良い可能性があります。必ず直流重畳特性のグラフを見て、同じL値低下率で比較してください。

間違い③:Itempのディレーティングを忘れる

データシートのItemp値は「周囲温度25℃」での測定値です。実際の基板上では、周囲のICやMOSFETからの放熱でインダクタ周辺の温度が50〜70℃になることも珍しくありません。この場合、使えるΔTマージンは大幅に減少します。

ディレーティングの計算例
Itempの定義:ΔT = 40℃(周囲温度25℃で測定)
部品の最高使用温度:125℃

周囲温度25℃の場合:25 + 40 = 65℃ → 125℃まで60℃の余裕 ○
周囲温度70℃の場合:70 + 40 = 110℃ → 125℃まで15℃の余裕
周囲温度85℃の場合:85 + 40 = 125℃ → 余裕ゼロ × Itempを超えないよう電流を制限する必要あり
現場の声
「量産品で不良が出るパターンの大半は、設計段階で周囲温度を甘く見積もったことが原因です。デスク上の評価環境(25℃、基板単体)で問題なくても、筐体に入れて連続運転したら温度オーバーで焼損した、というのは一度は経験します。試作段階で必ず最悪条件(高温環境+最大負荷+連続運転)の温度測定を行ってください。」
キャリア
設計の経験を、次のキャリアに活かすなら

回路や基板の設計経験は、メーカーをはじめ多くの企業で求められています。今の職場で経験を積むのも、より広く経験を活かせる職場を探すのも、ひとつの道です。エンジニア向けの転職支援サービスでは、経験を棚卸ししながら求人を探せます。

自分らしく働けるエンジニア転職を目指すなら【strategy career】

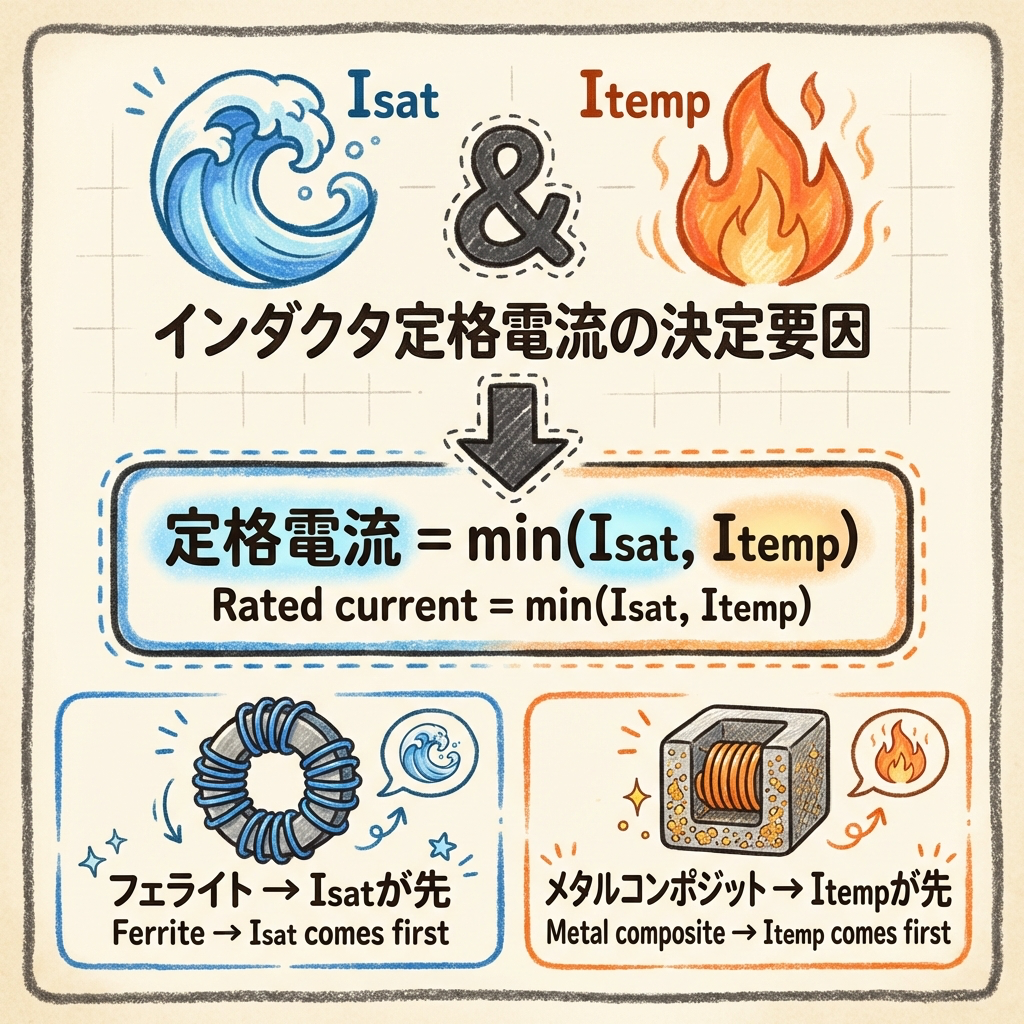

まとめ|2つの定格電流の本質を1枚で整理

飽和電流(Isat)
コアの磁気飽和
=「機能」が死ぬ限界
フェライトが先に限界
&
温度上昇電流(Itemp)
DCRの自己発熱
=「部品」が死ぬ限界
メタルコンポジットが先に限界
↓
定格電流 = min(Isat, Itemp)の小さいほう

この記事のポイントを3つに絞ります。

3つのポイント
① インダクタのデータシートに定格電流が2つあるのは、壊れ方が2種類あるから。
② フェライトコアはIsat(磁気飽和)が先にボトルネックになり、メタルコンポジットはItemp(自己発熱)が先にボトルネックになる。
③ 「小さいほうを定格とする」は正しいが、メーカー間の基準差とディレーティングを見落とすと量産で不良が出る。
