そもそも「トポロジー」とは何か?

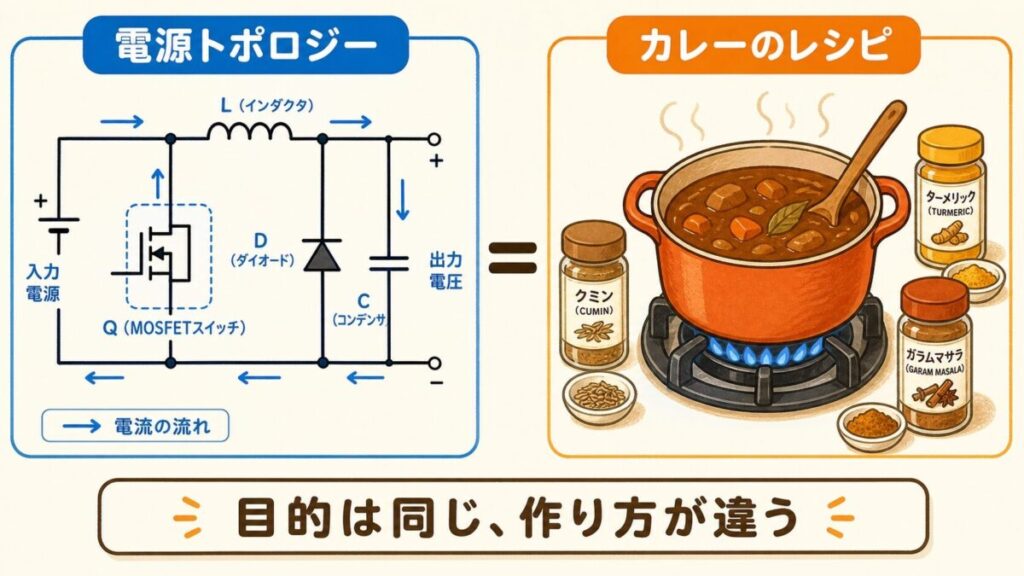

トポロジーとは、スイッチング電源の「回路の構成パターン」のことです。同じ「電圧を変える」という目的でも、部品の組み合わせ方が違えば別の名前で呼ばれます。
たとえば、料理で「カレーを作る」というゴールは同じでも、インド式・日本式・タイ式でレシピが違いますよね。トポロジーもこれと同じで、「電圧を変換する」というゴールに対して、複数の調理法(=回路構成)が存在するのです。

トポロジーを分類する「2つの軸」
8種類もあるトポロジーですが、慌てる必要はありません。たった2つの軸で整理できます。

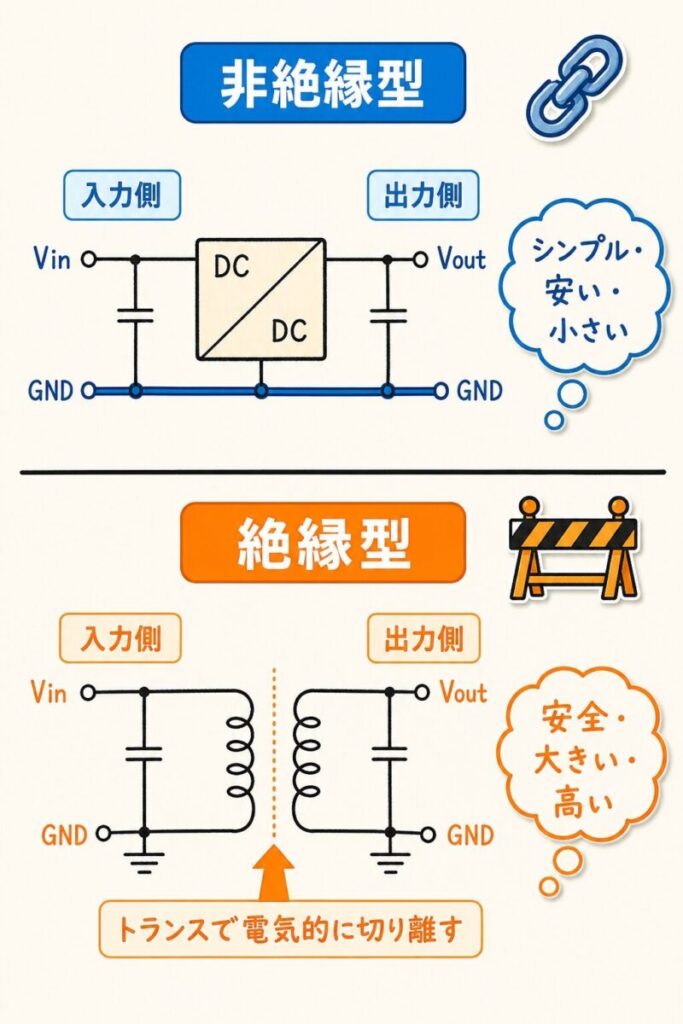

軸①:絶縁型 か 非絶縁型 か
入力側と出力側をトランス(変圧器)で電気的に切り離すか、しないかです。
軸②:電圧変換の方向
入力電圧と出力電圧の大小関係です。これで非絶縁型の3パターンが決まります。
| 方向 | 名称 | 例 |
|---|---|---|
| Vout < Vin | 降圧(Buck) | 12V → 5V |
| Vout > Vin | 昇圧(Boost) | 3.7V → 5V |
| どちらも対応 | 昇降圧(Buck-Boost) | 電池駆動機器 |

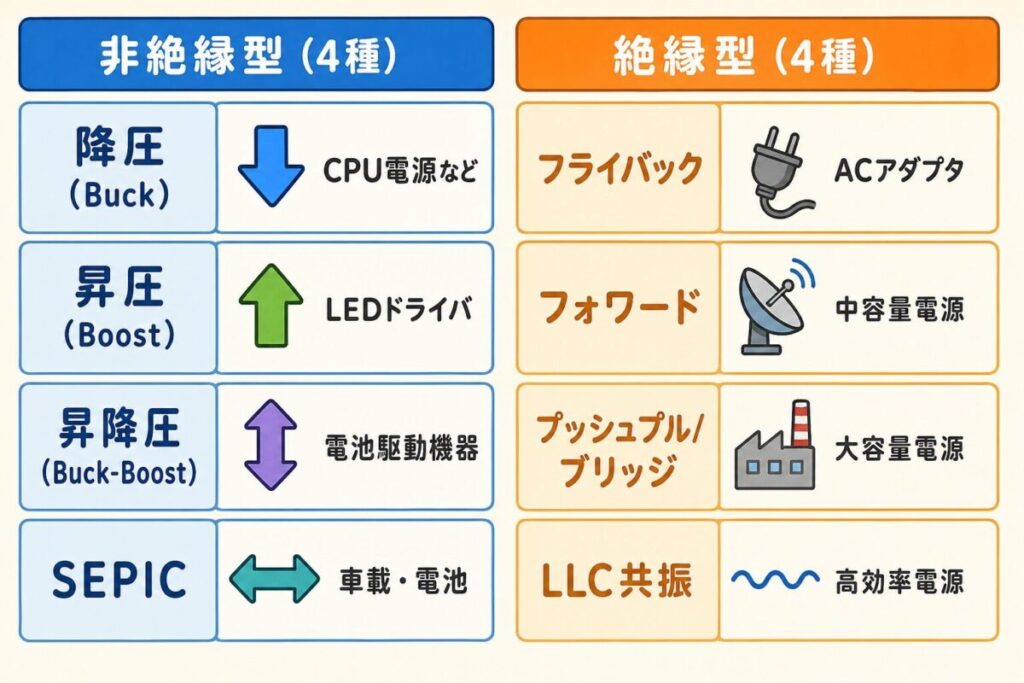

スイッチング電源トポロジー全8種類の全体マップ
ここまでの2軸を使って、主要な8種類のトポロジーを整理します。これが「全体地図」です。
| 分類 | 名称 | 電圧変換 | 主な用途 |
|---|---|---|---|
| 非絶縁型 | 降圧(Buck) | 下げる | CPU電源・LDOの代替 |
| 昇圧(Boost) | 上げる | LEDドライバ・PFC | |
| 昇降圧(Buck-Boost) | 両方(極性反転) | 電池駆動機器 | |
| SEPIC | 両方(極性同じ) | 車載・電池駆動 | |
| 絶縁型 | フライバック | 両方 | ACアダプタ(〜100W) |
| フォワード | 主に降圧 | 中容量電源(100〜500W) | |
| プッシュプル/ブリッジ | 主に降圧 | 大容量電源(500W〜) | |
| LLC共振 | 降圧寄り | 高効率電源・サーバ用 |

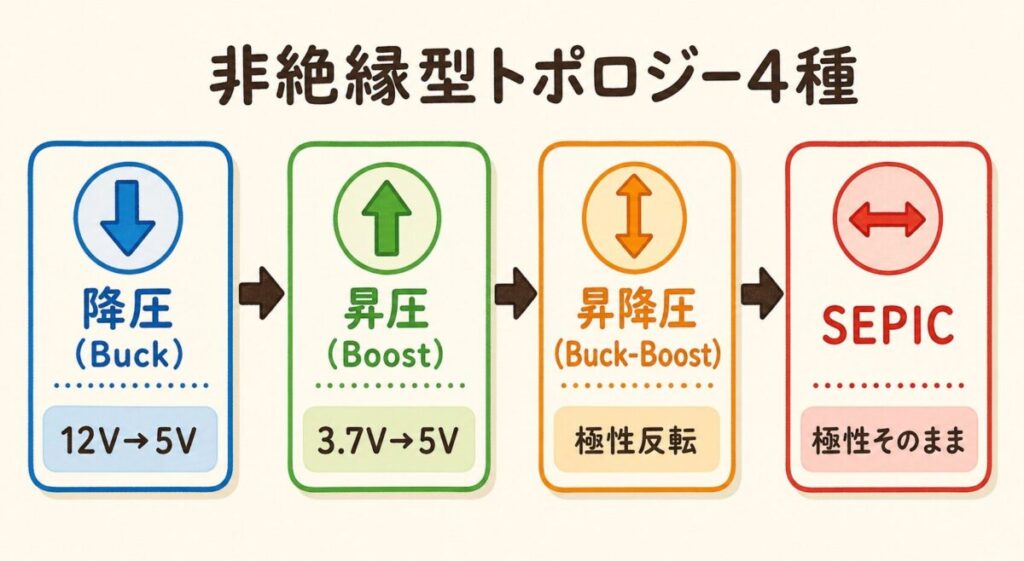

【非絶縁型】4つのトポロジーを徹底解説
非絶縁型は、基板内での電圧変換に使われる「電源回路の基本形」です。シンプルで安く、まずはここから理解しましょう。
① 降圧(Buck)コンバータ ─ 電圧を下げる
最も基本的なトポロジー。12Vを5Vに、5Vを3.3Vに下げるといった用途で、ほぼすべての電子機器に使われています。
動作イメージは「水道の蛇口」です。元の水圧(入力電圧)が強すぎるので、蛇口(スイッチ)を高速でON/OFFして、必要な分だけ水(電流)を通す。インダクタが「浴槽」の役目をして、なめらかな流れを作ります。
② 昇圧(Boost)コンバータ ─ 電圧を上げる
リチウムイオン電池の3.7Vを5Vに上げる、といった用途に使います。「入力より高い電圧が出る」という不思議な動作をしますが、原理はインダクタが溜めたエネルギーを「上乗せ」しているだけです。
LEDドライバやPFC回路(力率改善回路)でも主役のトポロジーです。
③ 昇降圧(Buck-Boost)コンバータ ─ 上げも下げもできる
電池駆動機器で重宝されるトポロジー。電池は満充電時4.2V、消耗時3.0Vのように電圧が変動するため、常に5Vを安定供給したい場合、上げ下げ両対応が必要になります。
ただし、出力電圧の極性が反転(マイナスになる)するという特徴があるので注意が必要です。
④ SEPICコンバータ ─ 極性反転しない昇降圧
Buck-Boostの「極性が反転する」という欠点を解消したトポロジー。入力と同じ極性のまま、上げ下げ両方できるのが最大の特徴です。
車載機器や電池駆動機器で、入力電圧が大きく変動する用途に採用されます。
降圧DC-DCのインダクタとコンデンサの決め方

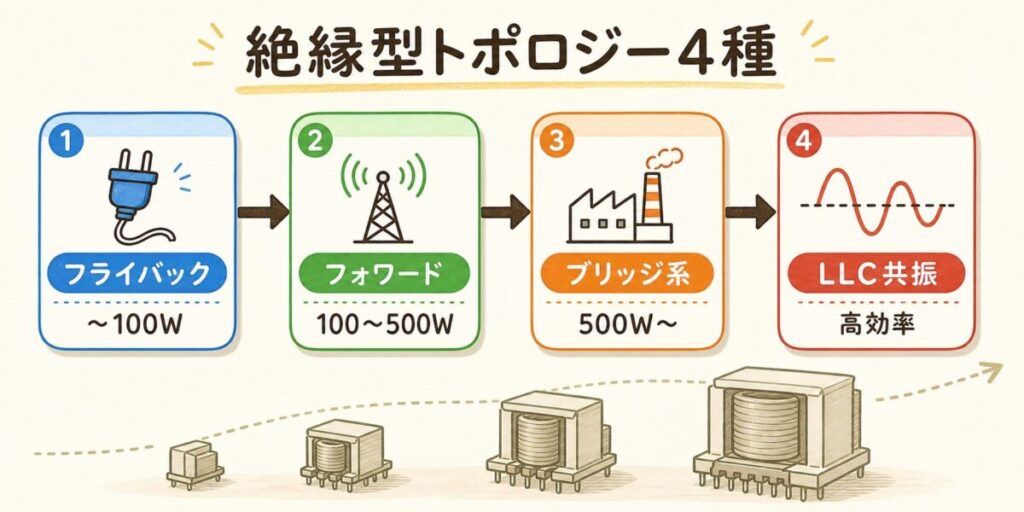

【絶縁型】4つのトポロジーを徹底解説
絶縁型は、AC100Vのような「触ると危険な電圧」を扱うときに使います。トランスで一次側と二次側を電気的に切り離し、人体への感電リスクをゼロにします。
① フライバック ─ 絶縁型の入門・小容量の王様
100W以下のACアダプタの定番。スマホ充電器、ノートPC充電器、家電のACアダプタの中身はほぼフライバックです。
部品数が少なく安いですが、効率は中程度(85%前後)。「とりあえず絶縁したい・小さい電力」ならまずこれが候補です。
② フォワード ─ 中容量帯の主力
100W〜500Wクラスの中容量電源で主力のトポロジー。フライバックよりも効率が高く、リップル(出力の脈動)も小さいのが特徴です。
ただしリセット回路という「トランスの磁気をリセットする仕組み」が必要なため、フライバックより回路がやや複雑になります。
③ プッシュプル・ハーフブリッジ・フルブリッジ ─ 大容量の主役
500W以上の大容量電源で使われる、業務用・産業用の本格トポロジーです。トランスを「双方向」に使うことで、フライバックやフォワードの2倍以上の電力を扱えます。
工場の電源装置、サーバ電源、溶接機など「大きな電力をガッツリ変換する」用途に採用されます。
④ LLC共振コンバータ ─ 高効率電源の最高峰
近年急速に普及している「高効率・高密度」を実現するトポロジー。共振現象を利用してスイッチング損失を極限まで下げ、効率95%以上を実現します。
サーバ電源、ハイエンドACアダプタ、EV充電器など「効率が命」の用途で採用されています。

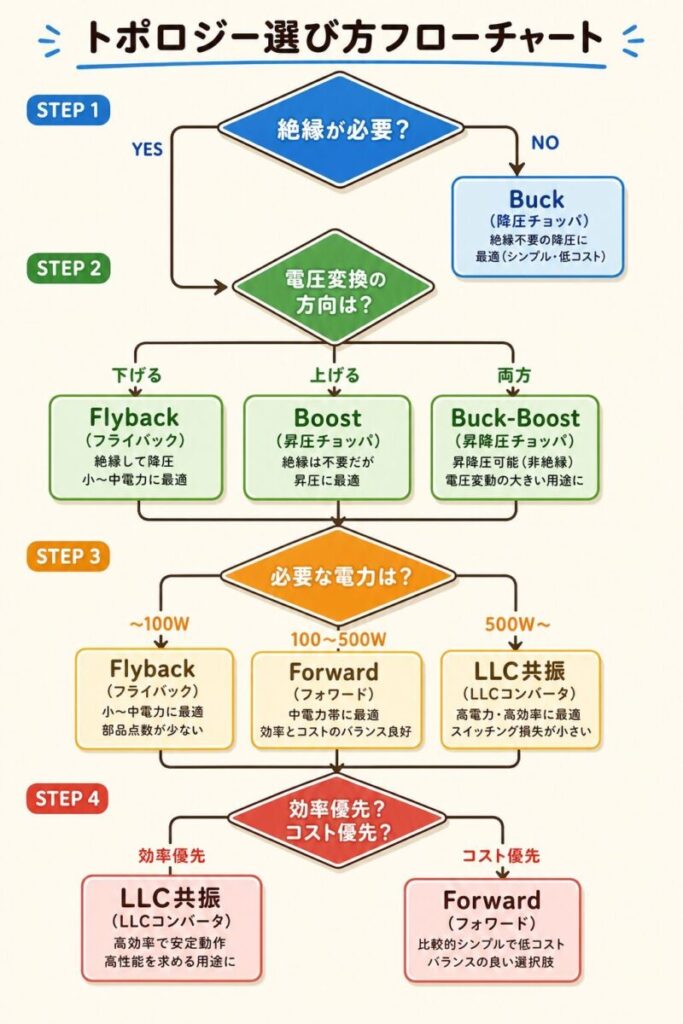

「どのトポロジーを選ぶか」判定フローチャート
ここまでの内容を踏まえて、実際に設計するときの「選び方の流れ」をまとめます。客先から「電源仕様を決めてください」と言われたとき、この順番で考えれば迷いません。

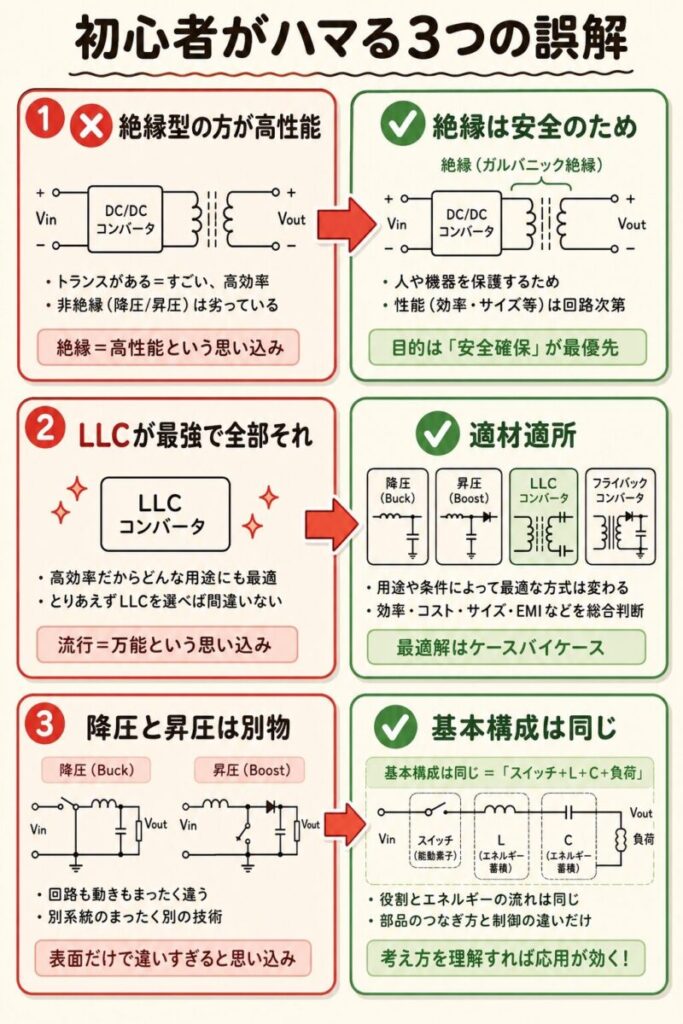

初心者がハマる「3つの誤解」
誤解①「絶縁型の方が高性能」は間違い
絶縁型は「安全のため」に使うのであって、性能が高いわけではありません。むしろ部品数が多く、効率は非絶縁型より落ちる傾向があります。「絶縁が必要かどうか」で選ぶのが正しい考え方です。
誤解②「LLC共振が最強なら全部それでいい」は間違い
LLC共振は確かに高効率ですが、軽負荷時の効率が落ちる・制御が複雑・部品コスト高という弱点があります。小容量や負荷変動が大きい用途には不向き。適材適所が大切です。
誤解③「降圧と昇圧は別物」は半分間違い
動作原理は違いますが、「スイッチ+インダクタ+ダイオード+コンデンサ」という基本構成は同じです。部品の配置が違うだけ。降圧をマスターすれば、昇圧の理解は半日で終わります。

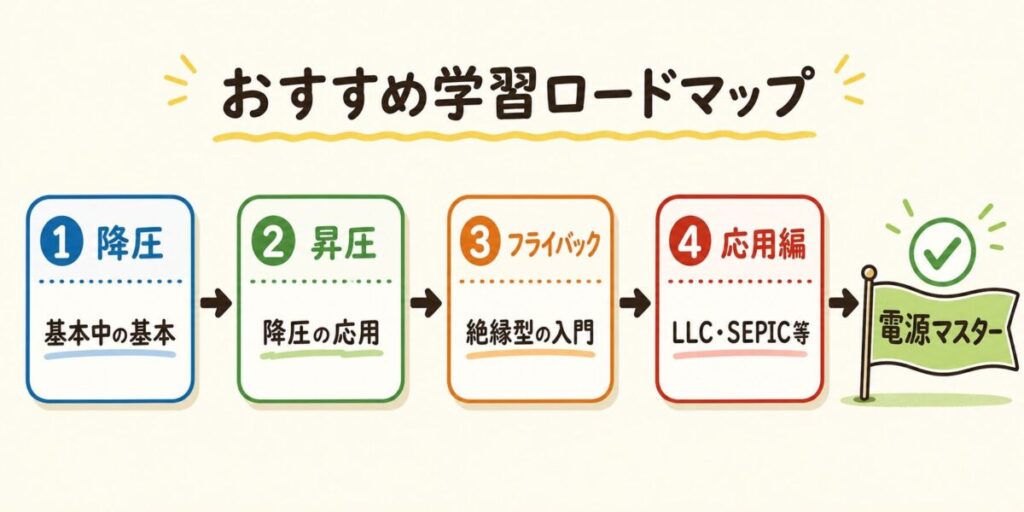

おすすめの学習ロードマップ
8種類すべてを一気に学ぶ必要はありません。以下の順番で学べば、最短ルートで全体像を掴めます。
まずは降圧コンバータで「スイッチング電源とは何か」を掴む。次に昇圧で「逆方向の電圧変換」を学ぶ。ここまで来たらフライバックで絶縁型に進み、業務で必要になったタイミングで応用トポロジーに広げる、というのが効率的です。

まとめ:トポロジーの全体像を地図として持っておこう
スイッチング電源のトポロジーは、初学者には複雑に見えますが、「絶縁/非絶縁」「電圧変換方向」の2軸で整理すればスッキリ理解できます。
設計レビューで先輩が話している言葉が、もう「ちんぷんかんぷん」ではなくなったはずです。次は、各トポロジーの詳細記事に進んで、設計式まで理解していきましょう。
