- 「このMOSFETに合うヒートシンクを選定して」と言われたが、どこから手を付けていいか分からない
- カタログには無数のヒートシンクが並んでいて、何を基準に絞り込めば良いか不明
- 勘で選んだヒートシンクが大きすぎて、筐体に入らないと指摘された
- 選定したヒートシンクで実機を動かしたら、想定より温度が高くて再選定になった
- ヒートシンクの選定で「最初に計算すべき」必要熱抵抗の求め方
- カタログから候補を絞り込む実務的なフロー
- マージン設定・実機検証など、設計が現場で通用するための注意点
ヒートシンクの選定は、熱設計の「実務の山場」です。これまで学んだ熱回路モデル・3つの熱抵抗・グラフの読み方を、すべて使って一つの正解を導き出します。慣れないうちは、カタログを開いて呆然としてしまうかもしれません。
しかし安心してください。正しい選定手順は、たった5ステップです。結論を先に言います。「Tjの上限から逆算して、必要なRth(s-a)を求める」——これが選定のすべての出発点です。あとはカタログから条件に合うヒートシンクを絞り込み、実機で検証するだけ。
ヒートシンクの熱抵抗の読み方｜データシートのグラフを理解する →
目次

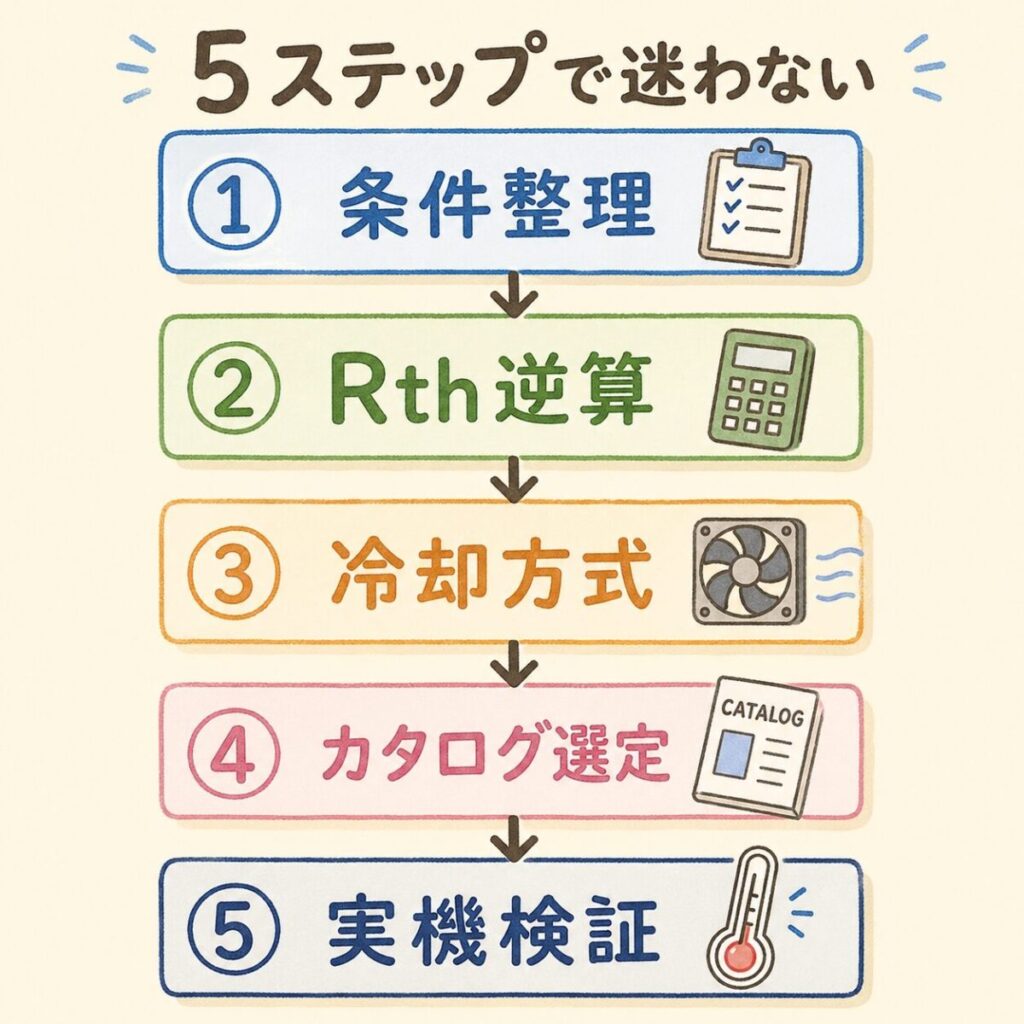

ヒートシンク選定の全体像｜5ステップフロー
ヒートシンクの選定は、迷いなく進められるよう手順化しておきましょう。下の5ステップを順番にこなせば、誰でも一定品質の選定ができます。
設計条件を整理する
使用部品のTj_max、想定する周囲温度Ta、発熱量Pを整理する。これらが選定の出発点。
必要な Rth(s-a) を逆算する
Tj_maxを超えないために、ヒートシンクが満たすべき熱抵抗を計算する。これが選定の指針。
冷却方式を決定する
自然空冷か、強制空冷か、水冷か。発熱量・スペース・コストから判断。
カタログから候補を絞る
必要Rth(s-a)・サイズ・形状・コストの順で3〜5個に絞り込む。
実機で温度測定して検証
試作機で熱電対による測定を実施。計算値とのズレを確認し、必要なら見直す。
この5ステップを「逆順に」考えるのは禁物です。「このヒートシンクが安いから使おう」「先輩がいつも使ってるから」といった理由で先に部品を決めてしまうと、後から熱トラブルに苦しむことになります。必ずTjから逆算するのが鉄則です。
STEP 1｜設計条件を整理する
最初に必要なのは、選定の出発点となる「設計条件」を確実に押さえること。下の4つの値を、データシート・仕様書・社内基準から正確に拾い上げます。
| 項目 | 情報源 | 使う値（例） |
|---|---|---|
| Tj_max（最大ジャンクション温度） | 半導体データシート | 150℃ |
| Ta（周囲温度） | 機器の仕様書（盤内温度） | 60℃ |
| P（発熱量） | 損失計算書 | 25W |
| Rth(j-c)・Rth(c-s) | データシート＋TIM選定 | 0.5＋0.2 ℃/W |
Tjの目標値はTj_maxではない
ここで重要なポイント。「Tj_maxギリギリで設計してはいけない」ということです。データシートのTj_maxは「壊れない上限」であり、「使って良い上限」ではありません。
実務ではディレーティング（定格の80〜90%で使う）を考慮し、目標とするTjを設定します。例えばTj_max = 150℃なら、設計目標はTj_target = 120℃程度に抑えるのが一般的です。
Taの設定も慎重に。「室温25℃で計算しました」はNGです。盤内温度・夏場・周囲機器の発熱を考慮し、最も厳しい条件のTaを使うのが鉄則。Taを甘く見積もると、必ず実機で熱トラブルが発生します。
STEP 2｜必要な Rth(s-a) を逆算する
ヒートシンク選定の核心が、この「逆算」です。「Tjの目標値を超えないために、ヒートシンクが満たすべき熱抵抗」を計算で求めます。
逆算の公式
Rth(s-a) ≦ (Tj_target - Ta) / P − Rth(j-c) − Rth(c-s)
この値「以下」のヒートシンクを選べばOK

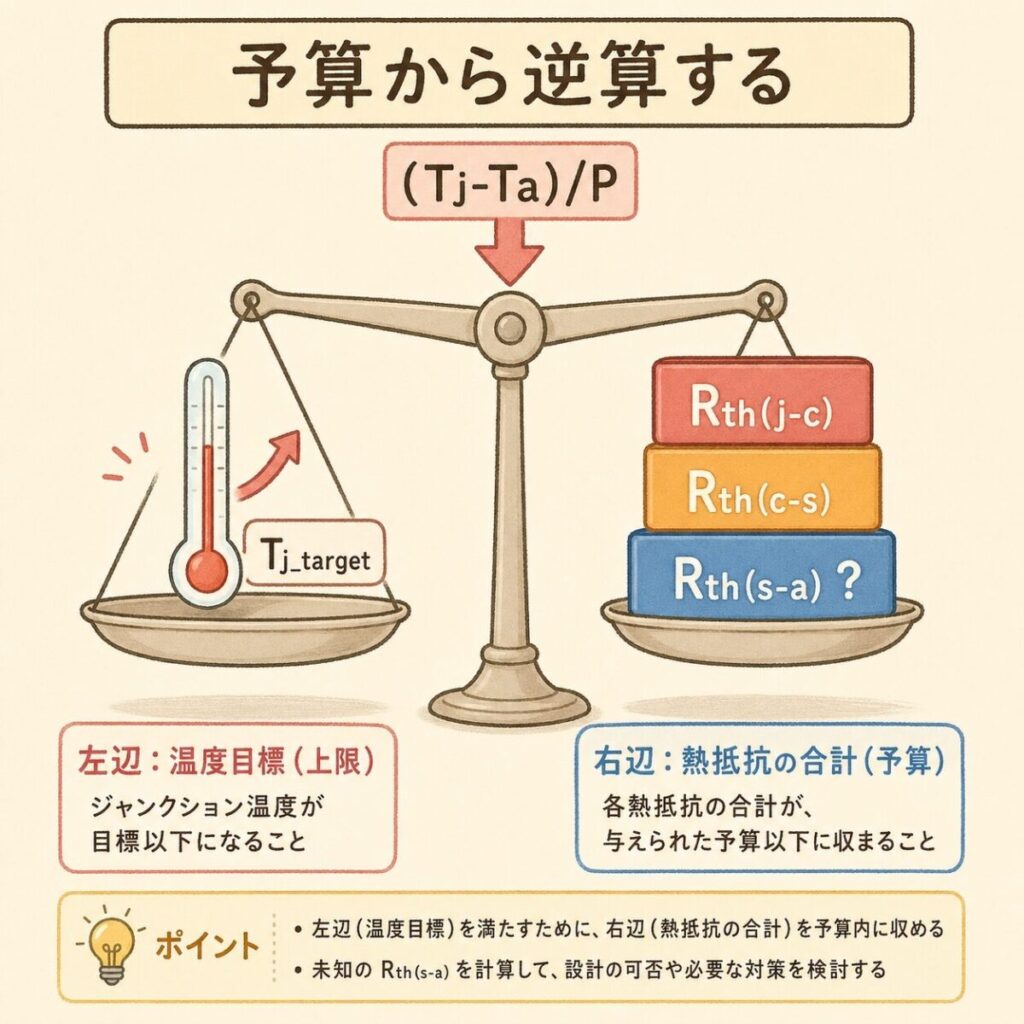

この公式の意味を分解すると次のようになります。
(Tj_target - Ta) ：許容できる温度差
周囲温度から、Tjの目標値までどれくらい温度を上げて良いか。「予算」のようなもの。
(Tj_target - Ta) / P ：許容される全熱抵抗
その温度差を、発熱量Pで割ると「全体の熱抵抗の上限」が決まる。これがRth(j-a)の上限値。
− Rth(j-c) − Rth(c-s) ：固定分を引く
部品とTIMで決まる熱抵抗（変えられない部分）を差し引いた残りが、ヒートシンクに割り当てられる予算。
実際に計算してみる
STEP 1の例題の数値で実際に計算してみましょう。
- Tj_target = 120℃（Tj_max=150℃の80%）
- Ta = 60℃（盤内最高温度）
- P = 25W
- Rth(j-c) = 0.5℃/W、Rth(c-s) = 0.2℃/W
Rth(s-a) ≦ (120 - 60) / 25 − 0.5 − 0.2
≦ 2.4 − 0.7
≦ 1.7 ℃/W
つまり、「Rth(s-a)が1.7℃/W以下のヒートシンクを選べばOK」という結論が出ました。これが選定の指針になります。
この計算をExcelテンプレート化しておくと、選定が一気にスピードアップします。「設計条件」を入力するだけで「必要Rth(s-a)」が自動計算されるシートを作っておきましょう。次回からは値を変えるだけで使い回せます。
STEP 3｜冷却方式を決定する
必要なRth(s-a)が分かったら、次に「自然空冷で実現できるか、強制空冷が必要か」を判断します。冷却方式によって、選ぶべきヒートシンクのカテゴリが変わります。

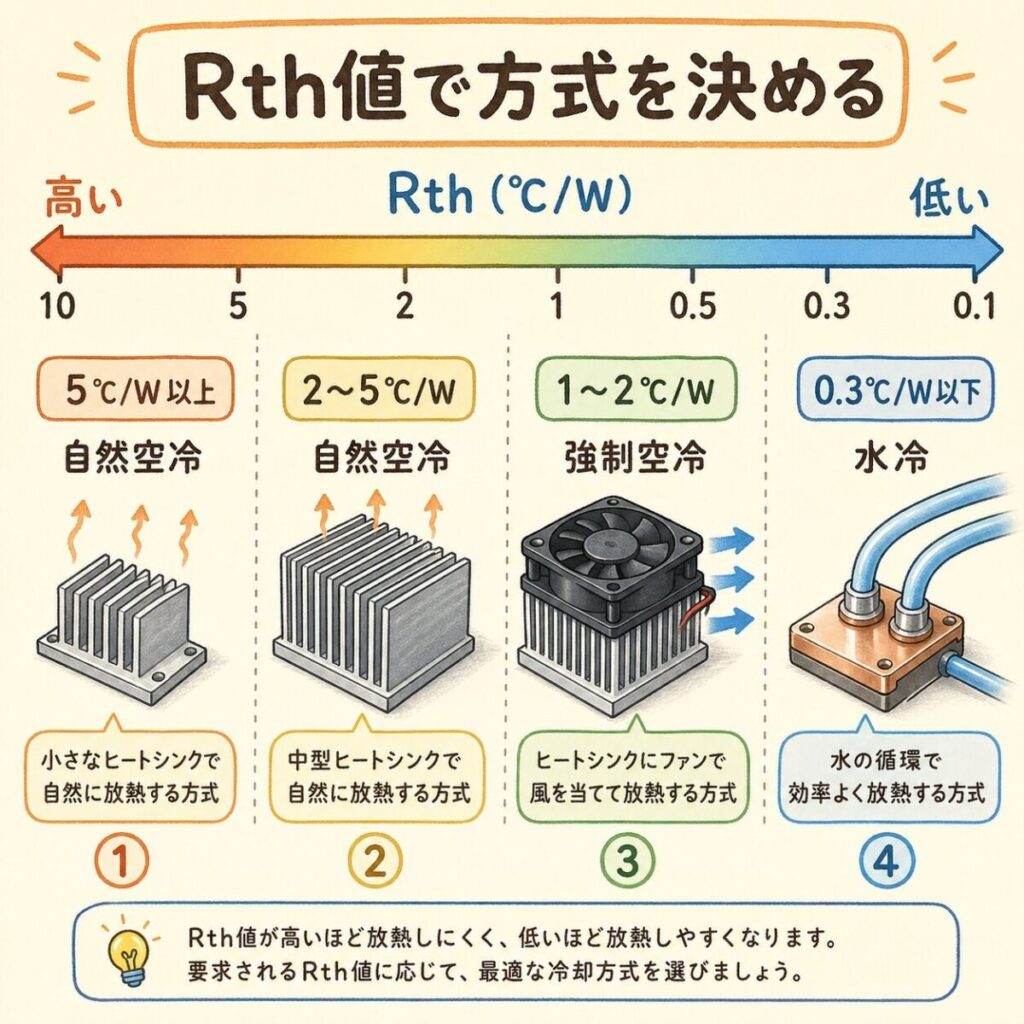

必要Rth(s-a)の値で目安をつける
| 必要Rth(s-a) | 推奨される冷却方式 | 備考 |
|---|---|---|
| 5℃/W 以上 | 自然空冷（小型） | 汎用ヒートシンクで対応可能 |
| 2〜5℃/W | 自然空冷（中型） | 縦置き配置の確認が必須 |
| 1〜2℃/W | 自然空冷（大型）or 弱強制空冷 | スペース次第で判断 |
| 0.3〜1℃/W | 強制空冷 | ファンの選定も同時に |
| 0.3℃/W 以下 | 水冷 | 配管・冷却水の管理が必要 |
今回の例（必要Rth(s-a)=1.7℃/W）の場合、「自然空冷の大型ヒートシンク」または「弱い強制空冷」のどちらかが候補となります。
冷却方式選定の3つの判断軸
スペース
ヒートシンクが入る寸法があるか。狭ければ強制空冷で小型化を狙う。
静音性
ファンの音が気にならない用途か。医療・オーディオは自然空冷優先。
信頼性
ファンは可動部品なので故障する。長寿命を求めるなら自然空冷が有利。
STEP 4｜カタログから候補を絞る
冷却方式が決まったら、いよいよカタログを開きます。絞り込みの優先順位を間違えないことが、効率的な選定のカギ。

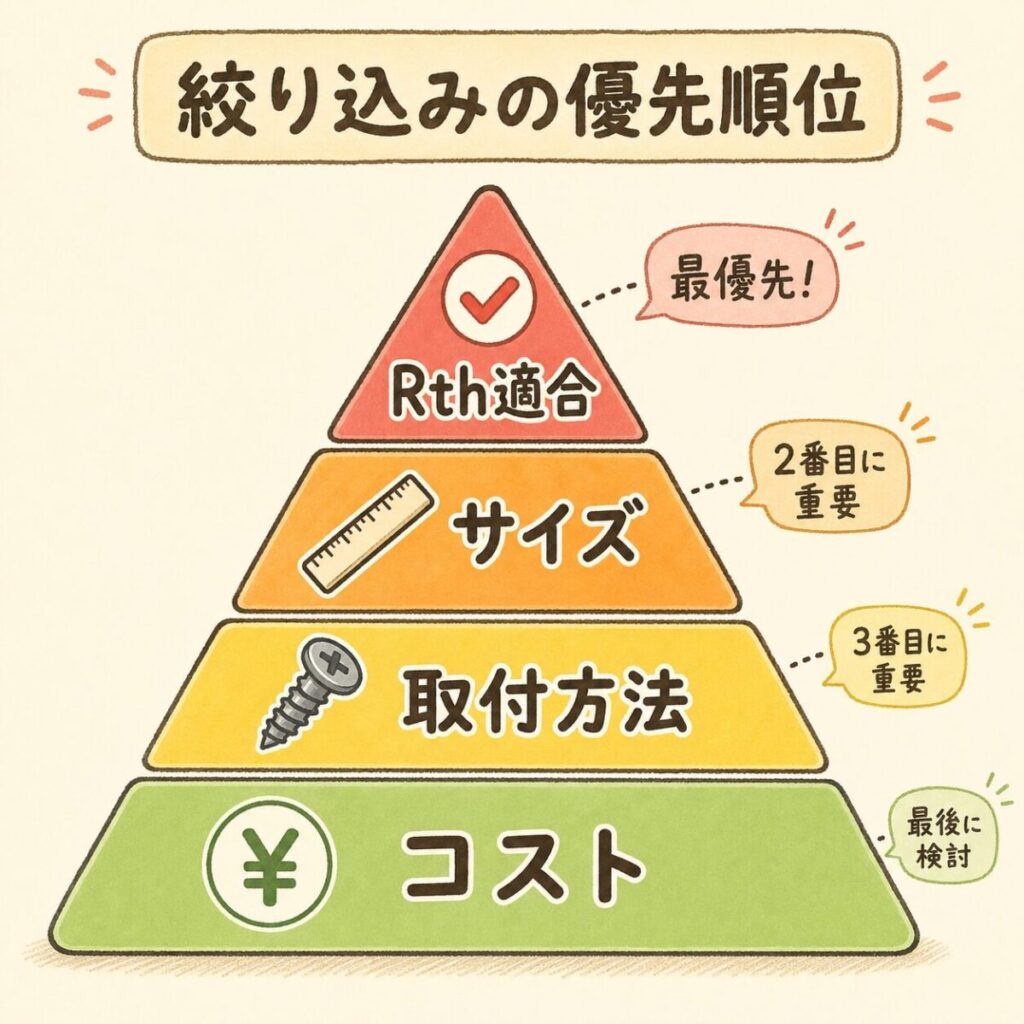

絞り込みの優先順位
① 必要Rth(s-a)を満たすか
まずはこの一点だけで絞る。グラフから自分の使用条件で読み取った値で判定する。
② サイズ・形状が筐体に収まるか
縦・横・高さの寸法が、筐体のスペース制約を満たすか確認。フィンの向きも要チェック。
③ 取付方法が部品と合うか
ネジ止め、クリップ止め、はんだ付けなど。部品のパッケージ形状と合うものを選ぶ。
④ コスト・調達性
上記の条件を満たした候補同士で、最も安く・入手しやすいものを選ぶ。
代表的なヒートシンクメーカー
| メーカー | 特徴 |
|---|---|
| 水谷電機工業 | 国内最大手。ラインナップ豊富で技術資料も充実 |
| アルファ社（Alpha） | 小型・SMD対応の汎用品が豊富 |
| アルテック | 押出し型の標準品が安価で入手しやすい |
| Wakefield-Vette | 海外メーカー。豊富な選択肢 |
| Aavid（Boyd） | 高性能ピンフィン・スカイブ品が豊富 |
最初は「使い慣れたメーカー」だけ見ていれば十分。3〜5社の主要メーカーのカタログを手元に置いておけば、ほとんどの選定はカバーできます。RSコンポーネンツやMouser、Digi-Keyの検索フィルタも活用しましょう。
STEP 5｜実機で温度測定して検証する
カタログ選定で「OK」と判断できても、それは紙の上の話。実機での温度測定を必ず行い、計算値と一致することを確認します。

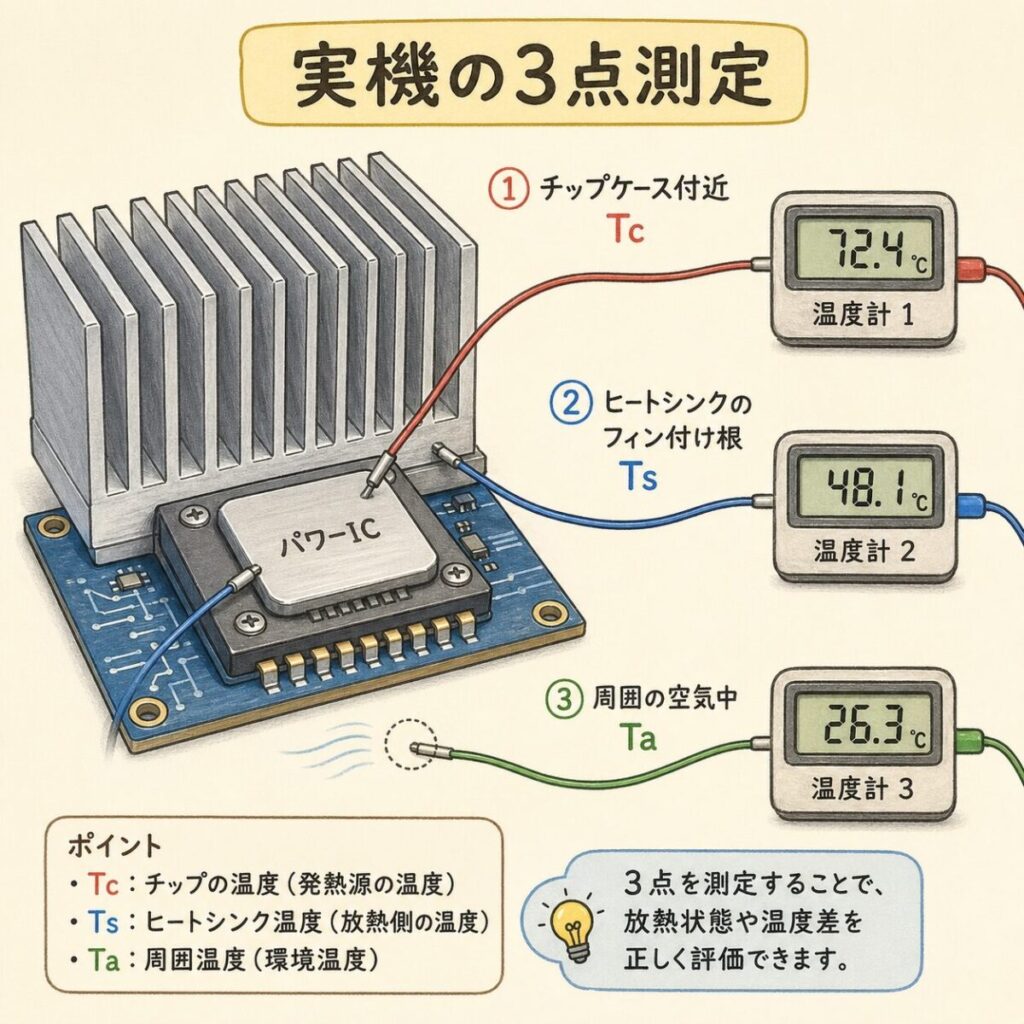

測定で確認すべき3つのポイント
ケース温度Tcが計算値と一致するか
熱電対をパッケージに貼り付けて測定。Tjは直接測れないが、Tcから逆算できる。
ヒートシンク温度Tsが想定通りか
ヒートシンクのフィン根元に熱電対を貼り、Ts温度を実測。グラフから読み取った値とのズレを確認。
盤内温度Taが想定通りか
実機の周囲温度を実測。「室温25℃」で計算したのに「実機Ta=55℃」だと、選定が破綻する。
最悪条件での測定が必須
室温25℃のラボでの測定だけでは不十分です。実際の使用環境を想定した「最悪条件」での確認が必要です。
- 恒温槽試験：周囲温度40〜60℃の環境で動作確認
- 定格負荷の連続運転：最大発熱量で温度が安定するまで動かす
- 長時間試験：8時間以上の連続運転で温度上昇の収束を確認
実測がカタログ計算より10℃以上高い場合は要注意。原因として「ヒートシンクの取付方向」「周囲部品との干渉」「グリス塗布不良」「ファンの実効風速不足」などが考えられます。原因究明をしてから対策しましょう。
選定で必ず取るべき「マージン」の考え方
選定の最後に、「マージン（余裕）」をどう取るかを考えます。計算値ぴったりのヒートシンクを選ぶと、実機で必ず破綻します。
なぜマージンが必要なのか
カタログ値はベストケース
カタログのRth(s-a)は理想的な配置・風速での値。実機では確実に劣化する。
経年劣化
グリスのドライアウト、ファンの劣化、表面の汚れで、長期的に熱抵抗は増加する。
製造ばらつき
部品のロット差、組立工程のばらつきで、熱抵抗は個体差が出る。最悪値で設計する必要がある。

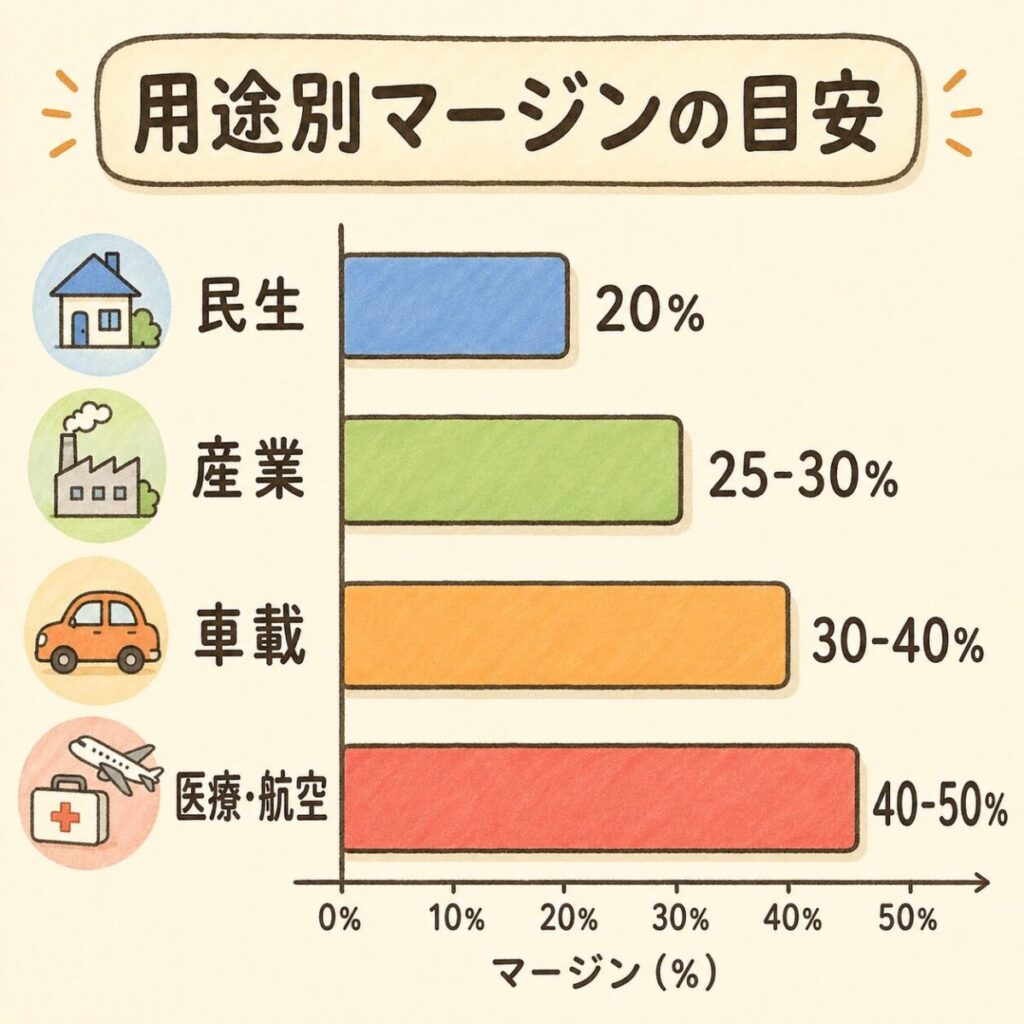

マージンの目安
| 用途 | 推奨マージン | 設計目標 |
|---|---|---|
| 民生機器 | 20% | Tj_max × 80% |
| 産業機器 | 25〜30% | Tj_max × 70〜75% |
| 車載機器 | 30〜40% | Tj_max × 60〜70% |
| 航空・医療 | 40〜50% | Tj_max × 50〜60% |
用途別のマージンは、業界や社内の規定で決められていることがほとんど。「自分の会社の設計基準書」を必ず確認してから選定を始めましょう。基準書に従っていれば、設計レビューで指摘されることは少なくなります。
ヒートシンク選定でよくある失敗パターン4選
失敗① Taを室温で計算してしまう
最も多いミス。盤内・筐体内の実温度ではなく、「常温25℃」で計算してしまうケース。実機を夏場に動かしたら盤内が60℃になり、Tjが想定より40℃以上高くなることも。必ず「最悪条件のTa」を使うのが鉄則です。
失敗② カタログ値そのままで設計してしまう
カタログのRth(s-a)は理想配置での値。実機の取付方向・周囲スペース・他の発熱部品の影響で、20〜30%劣化することが普通。カタログ値の70%程度で見積もるのが安全です。
失敗③ 接触熱抵抗を考慮し忘れる
Rth(j-c)とRth(s-a)だけ計算して、Rth(c-s)を忘れるパターン。接触熱抵抗は0.2〜0.5℃/W程度ですが、塵も積もれば山となる。発熱量が大きいほど影響も大きくなります。
失敗④ ファンの風速をカタログ値そのままで使う
ファンの最大風速は「無負荷状態」での値。ヒートシンクや筐体の抵抗で実効風速は50〜70%に落ちます。カタログ風速で熱抵抗を決めると、実機で熱が逃げきれません。
これらの失敗に共通するのは、「カタログ値を盲信した」こと。データシートやカタログは「ベストケースの参考値」と理解し、実環境を考慮した補正をかけることが、熟練エンジニアの設計姿勢です。

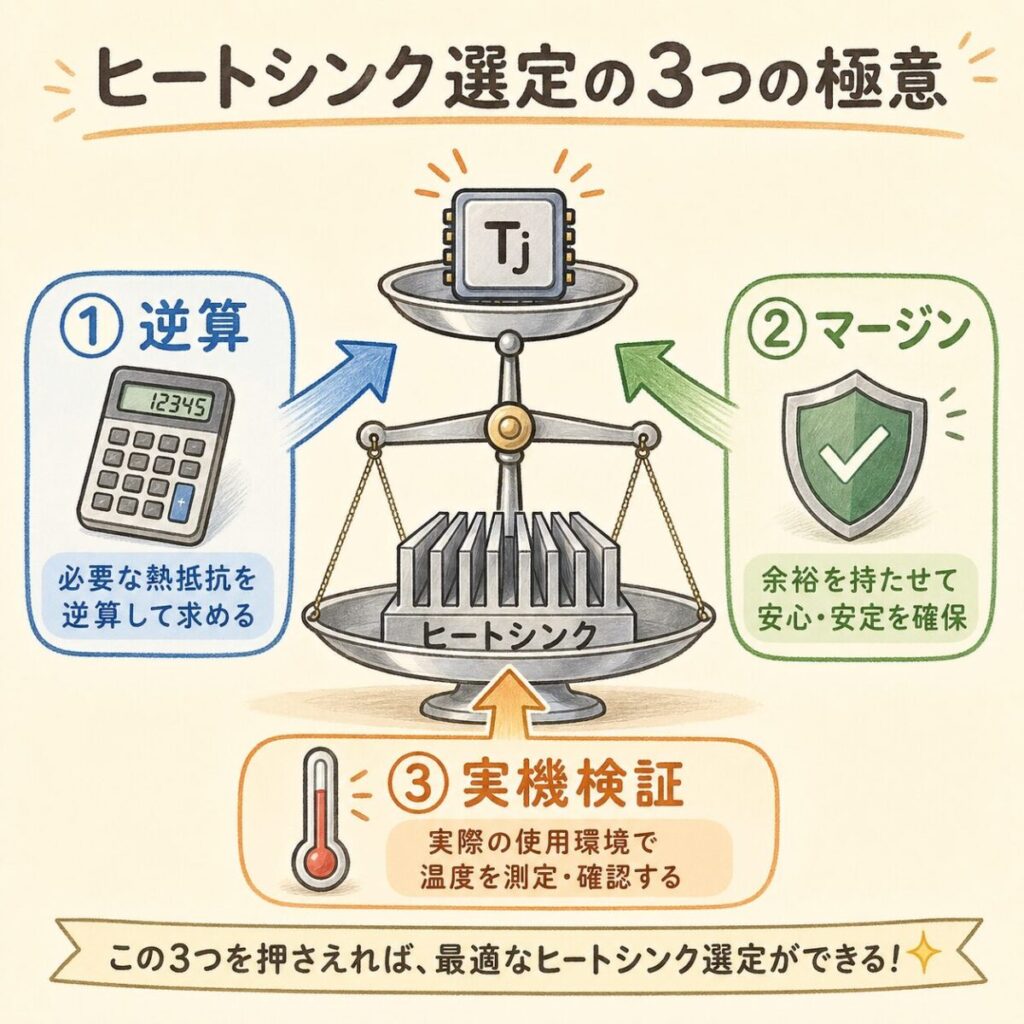

まとめ｜ヒートシンク選定の極意は「逆算」と「実機検証」
- ヒートシンク選定は5ステップ：①条件整理 → ②必要Rth(s-a)の逆算 → ③冷却方式決定 → ④カタログから絞る → ⑤実機検証
- 必要Rth(s-a) = (Tj_target − Ta) / P − Rth(j-c) − Rth(c-s)
- Tj_target は Tj_max の80%程度（ディレーティング考慮）
- Taは「最悪条件」を使う。常温25℃で計算しない
- 絞り込みは「Rth → サイズ → 取付 → コスト」の順
- マージンは民生20%、産業25〜30%、車載30〜40%が目安
- 必ず実機で温度測定。カタログ通りに性能が出ることは稀
ヒートシンクの選定は、知識の総合力が問われる作業です。これまで学んだ熱回路モデル・3つの熱抵抗・グラフの読み方が、すべてここで結実します。「Tjから逆算する」という基本を押さえれば、もう選定で迷うことはありません。
次に客先や上司から「このヒートシンクで本当に大丈夫？」と聞かれたとき、「Tj_target=120℃、Ta=60℃、P=25Wから必要Rth(s-a)=1.7℃/W、選定品は1.5℃/Wでマージン12%です」と即答できるはずです。
