結論を先に言います。ディレーティングとは、部品をデータシートの定格値より「わざと低く使う」設計手法です。例えば耐圧50Vのコンデンサに、実回路では40V以下しか掛けないように設計します。これだけで部品寿命は数倍〜10倍以上延びます。
この記事では、なぜ定格ギリギリで使ってはいけないのか、その物理的な理由を絵で完全に理解し、部品ごとの推奨ディレーティング率まで一気に解説します。読み終わる頃には、設計レビューで「電解コンデンサは耐圧80%以下、リプル電流は70%以下で設計しています」と即答できるようになります。
ディレーティングとは｜「定格の何%で使うか」のルール
ディレーティング（Derating）とは、英語で「格下げ」「低減」を意味します。設計の世界では、「部品を定格より低い使い方をする」設計手法を指します。

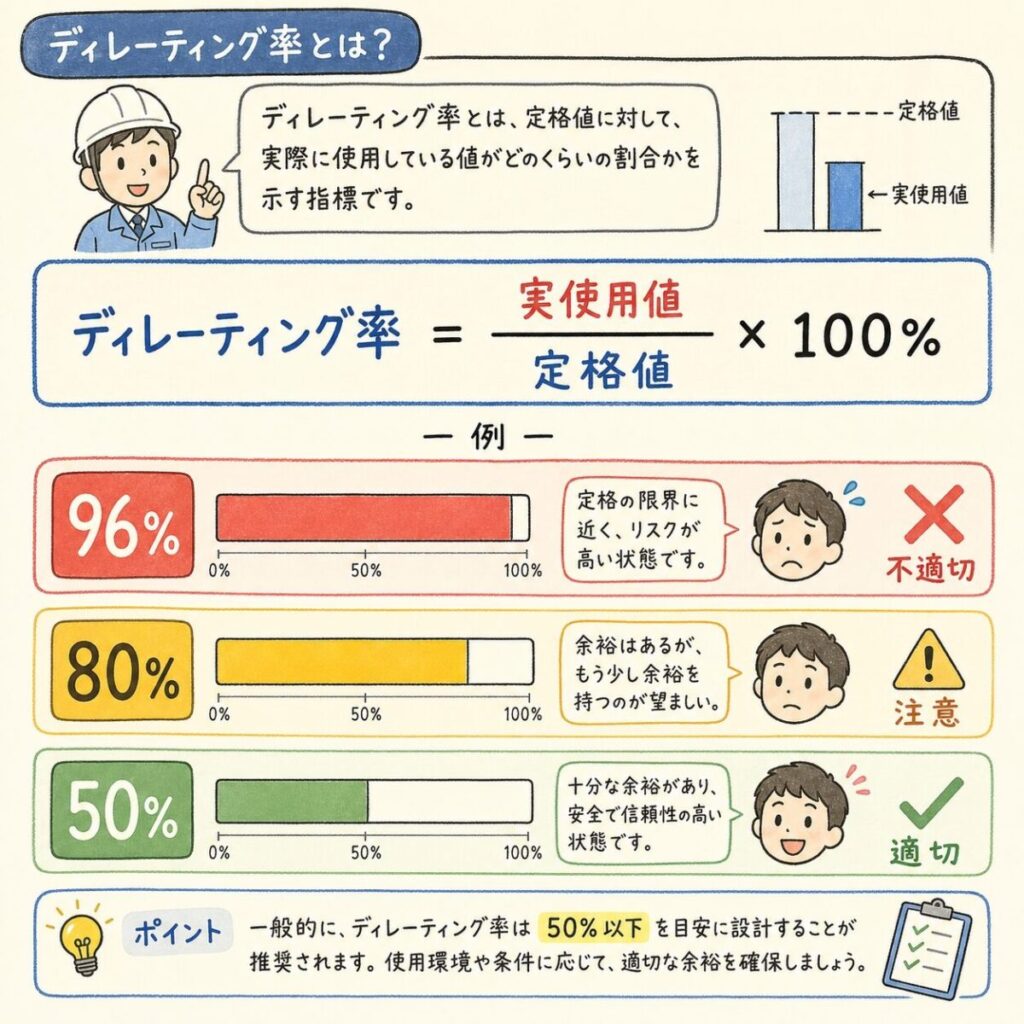

ディレーティング率 = (実使用値 / 定格値) × 100 [%]
小さいほど余裕がある＝部品寿命が延びる
具体例：耐圧50Vのコンデンサで考える
| 設計パターン | 使用電圧 | ディレーティング率 | 評価 |
|---|---|---|---|
| A：ギリギリ | 48V | 96% | × 危険 |
| B：余裕あり | 40V | 80% | 一般的 |
| C：十分余裕 | 25V | 50% | ○ 推奨 |
最高速度180km/hの車で、毎日180km/hで走り続けたらすぐ壊れますよね。普通は60〜80km/h（30〜45%）で走るから何年も持つ。部品も全く同じ。「定格＝瞬間最大値」であって、「常用の値」じゃないのです。

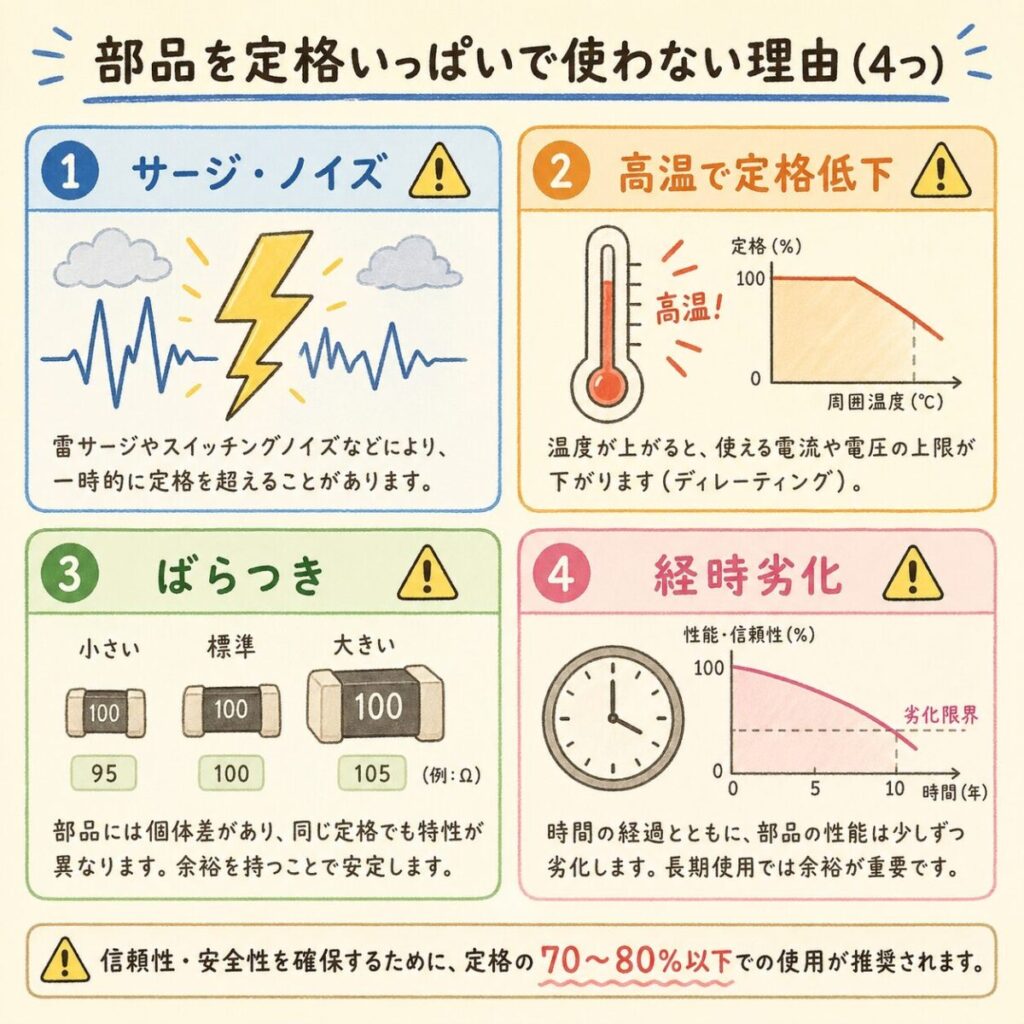

なぜ定格ギリギリで使ってはいけないのか？4つの理由
データシートに「耐圧50V」と書いてあるなら、49Vまで使っても良さそうな気がします。でも、それをやってはいけない明確な理由があります。
サージ・ノイズによる瞬時オーバー
実回路では電源ON/OFF時、雷サージ、誘導ノイズなどで一瞬だけ高電圧が発生します。常用48Vでも、瞬間的に60Vのスパイクが乗ることは普通にあり、定格50Vを超えて破壊されます。
温度上昇による定格低下
多くの部品は「常温で50V」が定格であって、高温では使える電圧が下がります（=ディレーティング曲線）。データシートのグラフを見ると、85℃以上で許容値が大きく落ちることが分かります。
部品のばらつき
定格50Vと書いてあっても、製造ばらつきで実際は48〜52Vの幅があります。50V丁度で設計すると、ばらついた個体（48V品）は一発死。ロットごとにバラついて再現性のない故障の原因に。
経時劣化
部品は時間とともに性能が落ちます。電解コンデンサは電解液が蒸発、抵抗は値がじわじわ変化、MOSFETはR_DS(on)が増加…。新品で50V耐圧の部品も、5年後は45V程度しか耐えられないかもしれません。

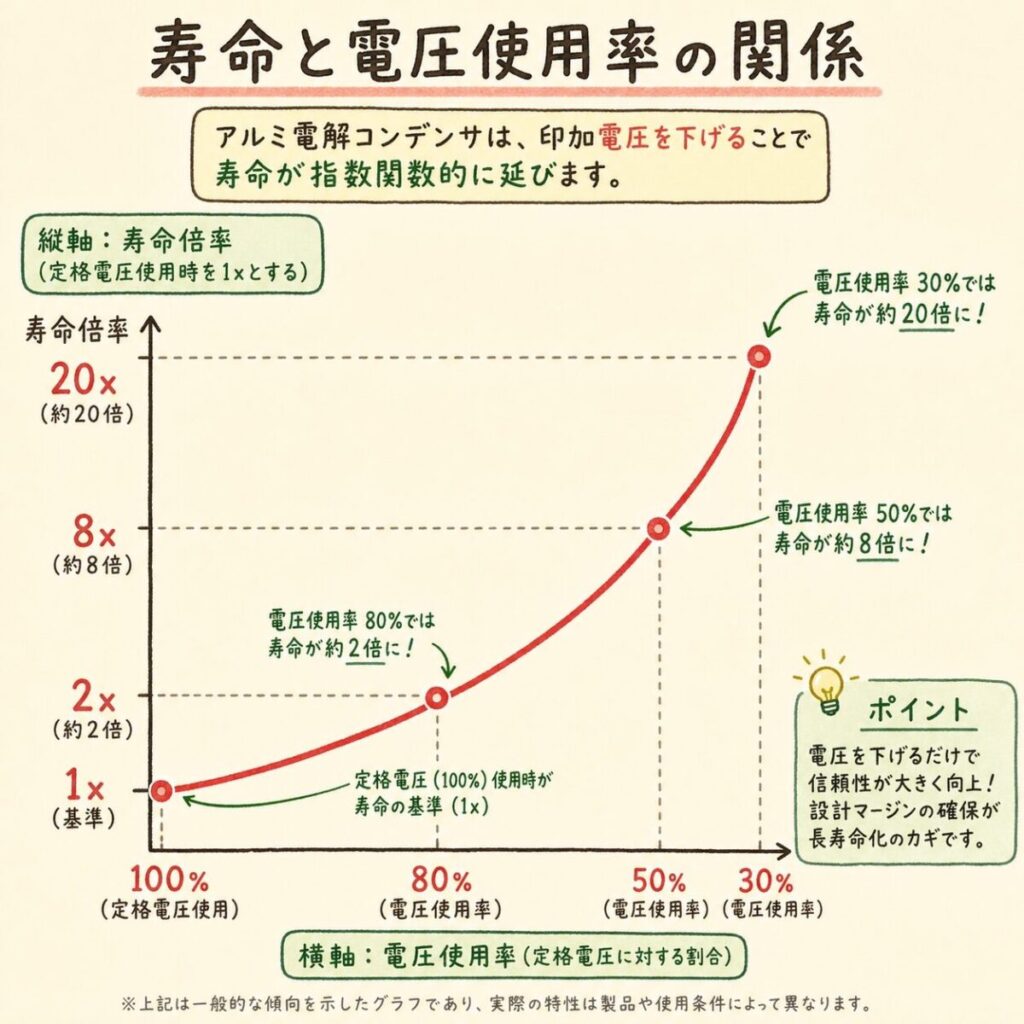

電解コンデンサを耐圧100%で使った寿命を1とすると、80%で約2倍、50%で約8倍、30%で約20倍に延びます。たった少し余裕を取るだけで、寿命は劇的に延びるのです。
【図解】MTBFとMTTFの違い｜"修理できるか"で使い分ける2つの指標 →
電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
部品ごとのディレーティング目安｜業界標準値
業界・社内で使われる代表的なディレーティング基準は以下の通りです。会社や用途で多少違いますが、これを下回って設計するのは要注意です。

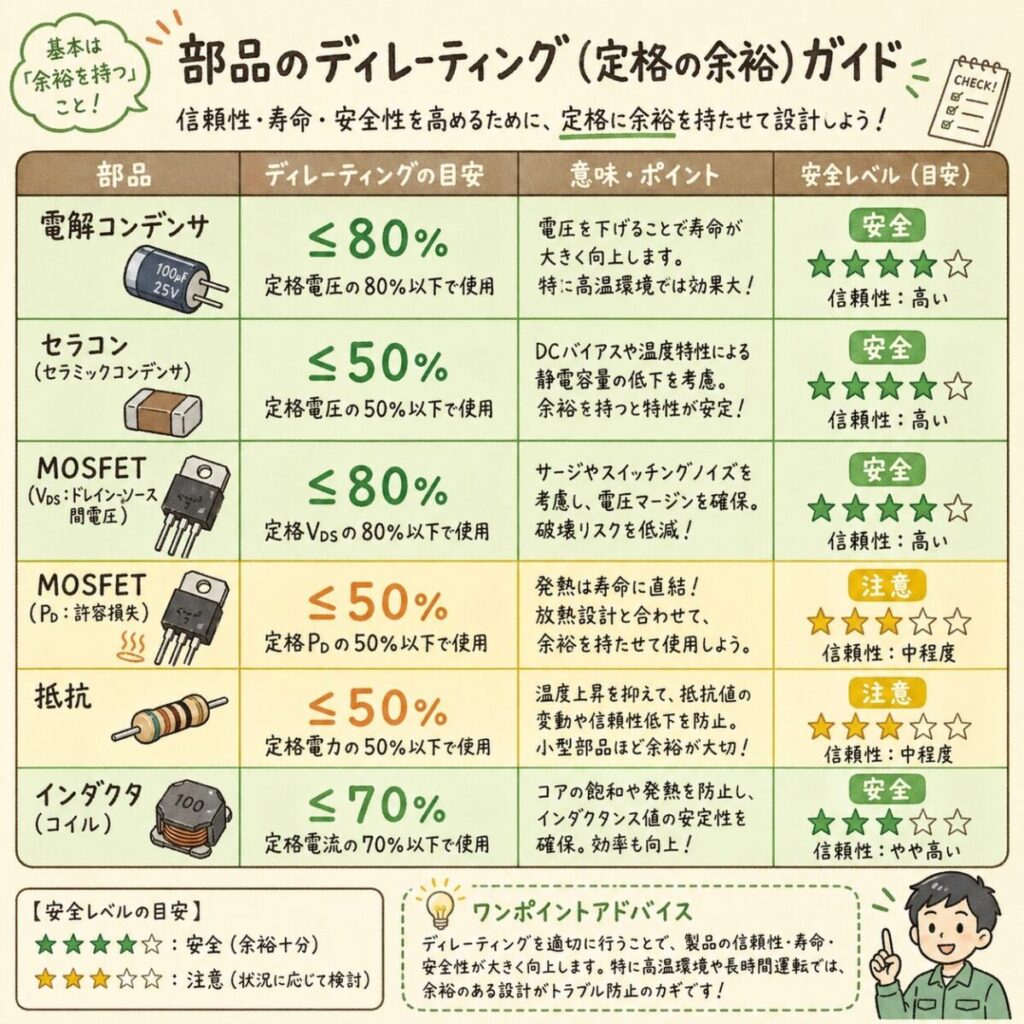

| 部品 | パラメータ | 推奨ディレーティング |
|---|---|---|
| 電解コンデンサ | 電圧 | ≤ 80% |
| リプル電流 | ≤ 70% | |
| セラミックコンデンサ | 電圧（X7R/X5R） | ≤ 50%（DCバイアス考慮） |
| 電圧（C0G/NP0） | ≤ 80% | |
| MOSFET | V_DS（ドレイン-ソース耐圧） | ≤ 80% |
| I_D（ドレイン電流） | ≤ 70% | |
| P_D（電力） | ≤ 50% | |
| ダイオード | 逆耐圧 / 順電流 | ≤ 80% / ≤ 70% |
| 抵抗 | 電力 | ≤ 50% |
| インダクタ | 飽和電流 / 温度上昇電流 | ≤ 70% / ≤ 80% |
| IC全般 | 電源電圧 / 動作温度 | ≤ 80% / 最高温度−20℃ |
- 電圧系：80%以下（コンデンサ・耐圧・電源電圧）
- 電力系：50%以下（抵抗・MOSFETのP_D）
電解コンデンサ｜最も気を遣うべき部品
ディレーティングが最も重要なのは電解コンデンサです。なぜなら、電子機器の故障原因の約30%がコンデンサの劣化と言われているからです。

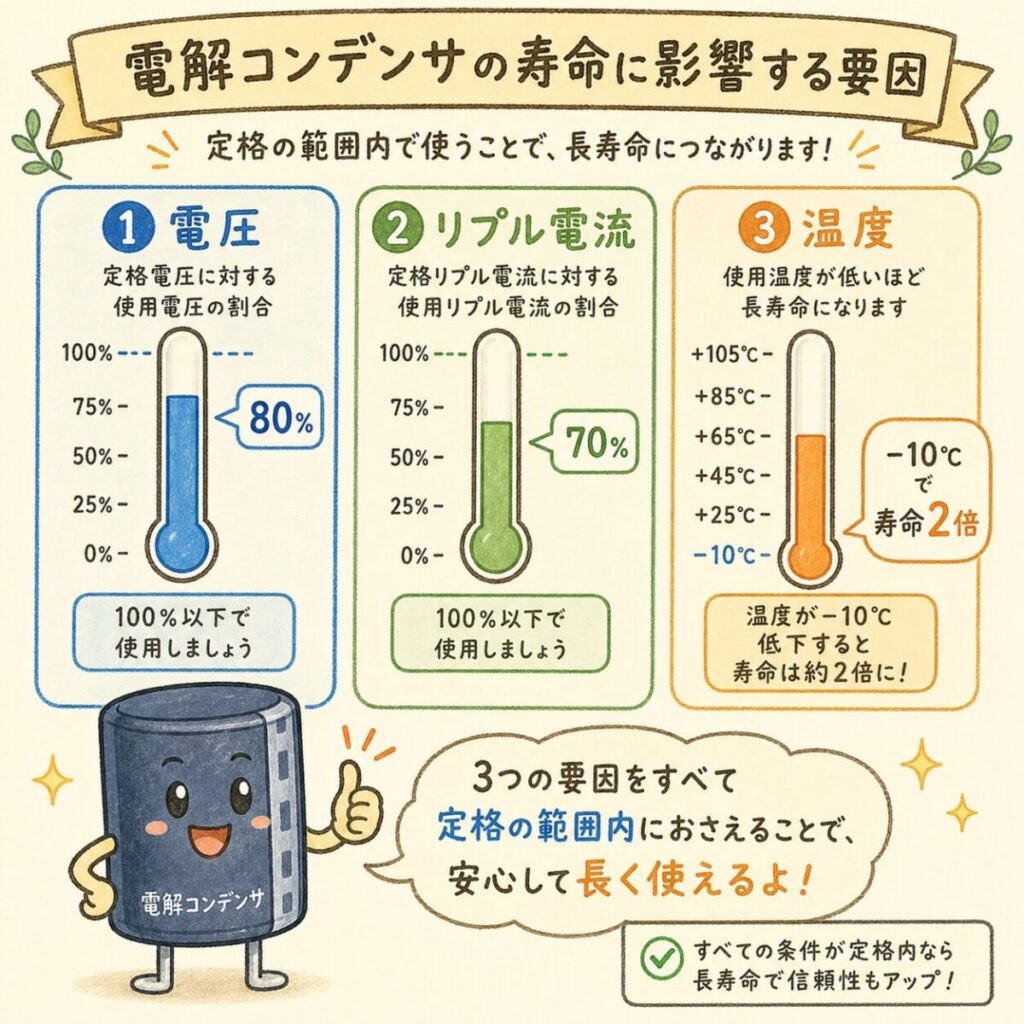

電解コンデンサの寿命を縮める3要素
電圧
- 耐圧の80%以下が目安
- サージで一瞬でも超えると劣化
- 50%以下なら最強
リプル電流
- 定格の70%以下
- 内部発熱の主原因
- ESRと電流から計算
温度
- 10℃下げると寿命2倍
- 環境温度＋自己発熱
- 105℃品でも65℃で使う
L = L0 × 2^((T0 − T)/10) × K_v × K_r
L：実寿命 / L0：定格寿命 / T：使用温度 / T0：定格温度 / K_v：電圧係数 / K_r：リプル係数
「試作機は半年動いた。量産も同じ部品なら大丈夫」と思って出荷したら、3年後にコンデンサパンクで一斉故障…というのが製造業あるある。試作と量産は使用環境（温度・通電時間）が違うので、必ずディレーティング計算を実施しましょう。
電解コンデンサの寿命計算｜リプル電流と温度から推定する実務手順【10℃2倍則を完全図解】 →
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
厚膜・薄膜・金属板、抵抗器の種類と選び方
MOSFET｜「電圧・電流・電力」3つの定格に注意
MOSFETには複数の定格があり、それぞれにディレーティングを掛ける必要があります。データシートで必ず確認するべきパラメータは3つです。
| パラメータ | 記号 | 推奨 | 理由 |
|---|---|---|---|
| ドレイン-ソース電圧 | V_DS | ≤ 80% | スイッチング時のサージで瞬間オーバー |
| ドレイン電流 | I_D | ≤ 70% | 突入電流・温度上昇 |
| 電力 | P_D | ≤ 50% | 熱抵抗とジャンクション温度 |
| ジャンクション温度 | T_j | 最高値−25℃ | 寿命を10倍以上延ばせる |
MOSFETの「I_D = 30A」はケース温度25℃の話です。実際の動作温度では大きく下がります。100℃なら半分以下のことも。データシートの「I_D vs T_C」グラフを必ず確認しましょう。
【保存版】パワーMOSFETの選び方｜6つのチェックポイント →
温度ディレーティング曲線｜データシートで必ず見るグラフ

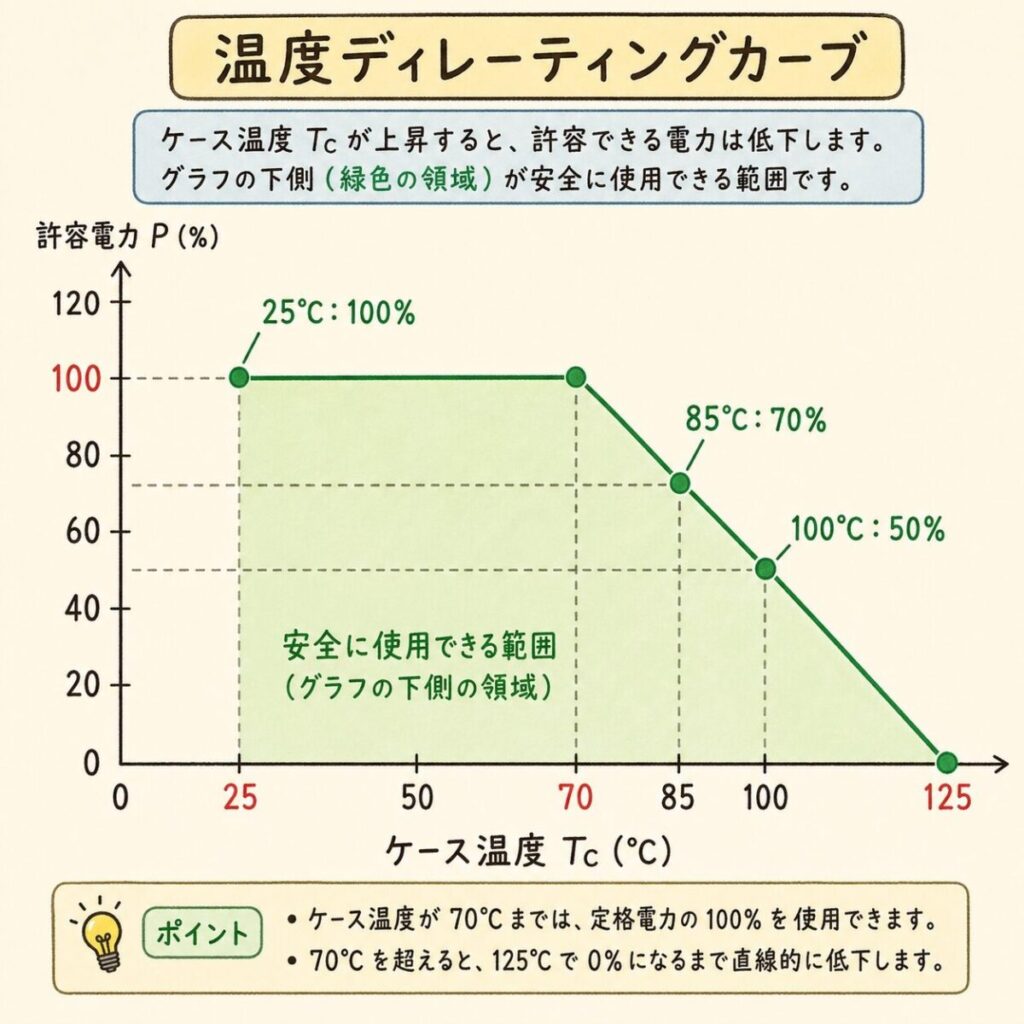

データシートには必ず「ディレーティング曲線」が載っています。横軸が温度、縦軸が許容パラメータ（電力・電流・電圧）のグラフで、温度に応じて許容値が下がっていく様子を示します。
- 常温〜70℃：100%使用OK（フルパワー）
- 70〜125℃：直線的に減少
- 125℃以上：使用不可
ディレーティング曲線の読み方（実例）
実務では「データシートの温度ディレーティング × 自社のディレーティング率」のダブルで余裕を取ります。これで温度上昇とサージの両方に耐えられる設計になります。
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
業界別のディレーティング基準｜なぜ自動車は厳しいか
業界によって、要求されるディレーティング率は大きく異なります。「人命に関わるか」「修理が容易か」「使用期間が長いか」で決まります。

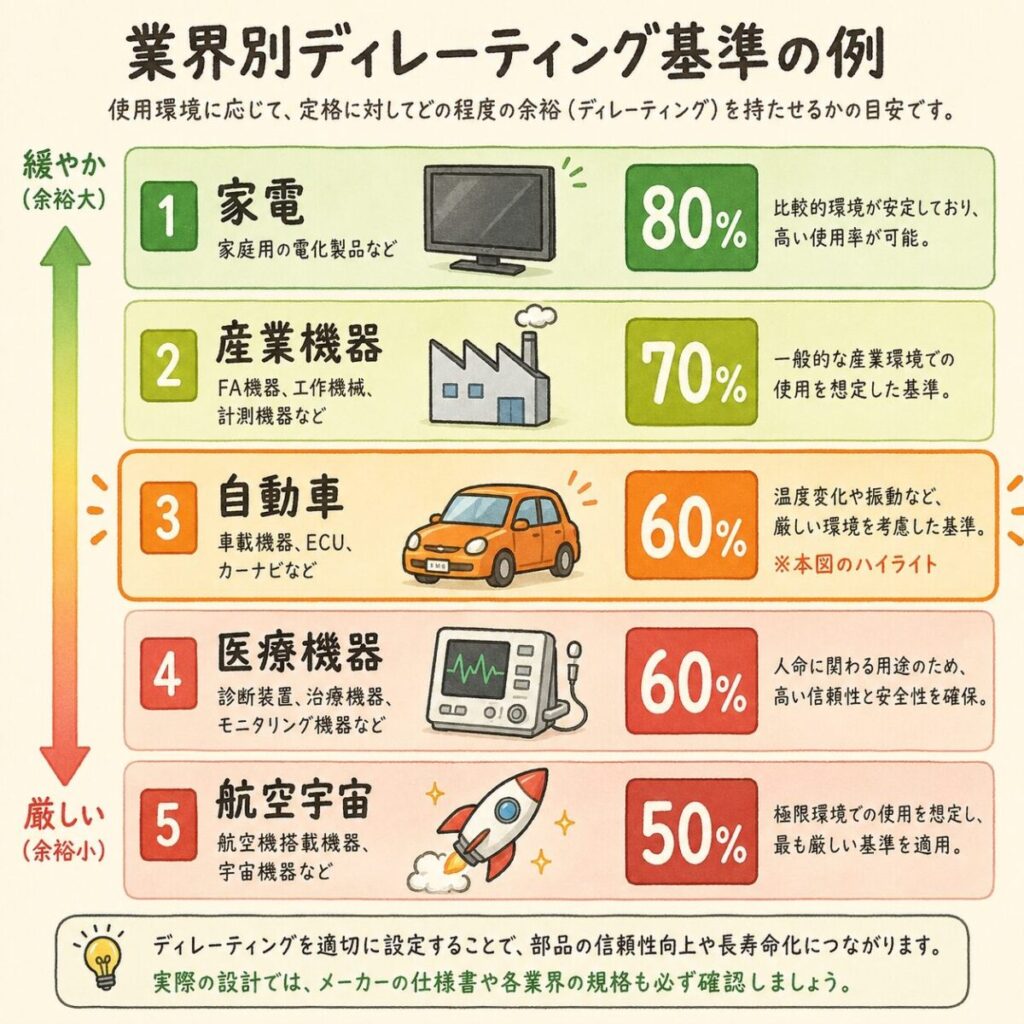

| 業界 | 電圧 | 電力 | 背景 |
|---|---|---|---|
| 家電・民生機器 | ≤ 80% | ≤ 60% | 5〜10年寿命想定 |
| 産業機器 | ≤ 70% | ≤ 50% | 10〜20年寿命、24時間稼働 |
| 自動車（IATF16949） | ≤ 60% | ≤ 50% | 10〜15年、過酷環境、人命 |
| 医療機器 | ≤ 60% | ≤ 50% | 人命、長期使用 |
| 航空宇宙（MIL） | ≤ 50% | ≤ 40% | 修理不可、極限環境 |
自動車は環境温度−40℃〜+125℃という極端な条件で動きます。エンジンルームなんて夏場は140℃を超えることも。家電と同じディレーティング率では絶対に耐えられないので、自動車は厳しい基準が当たり前なのです。

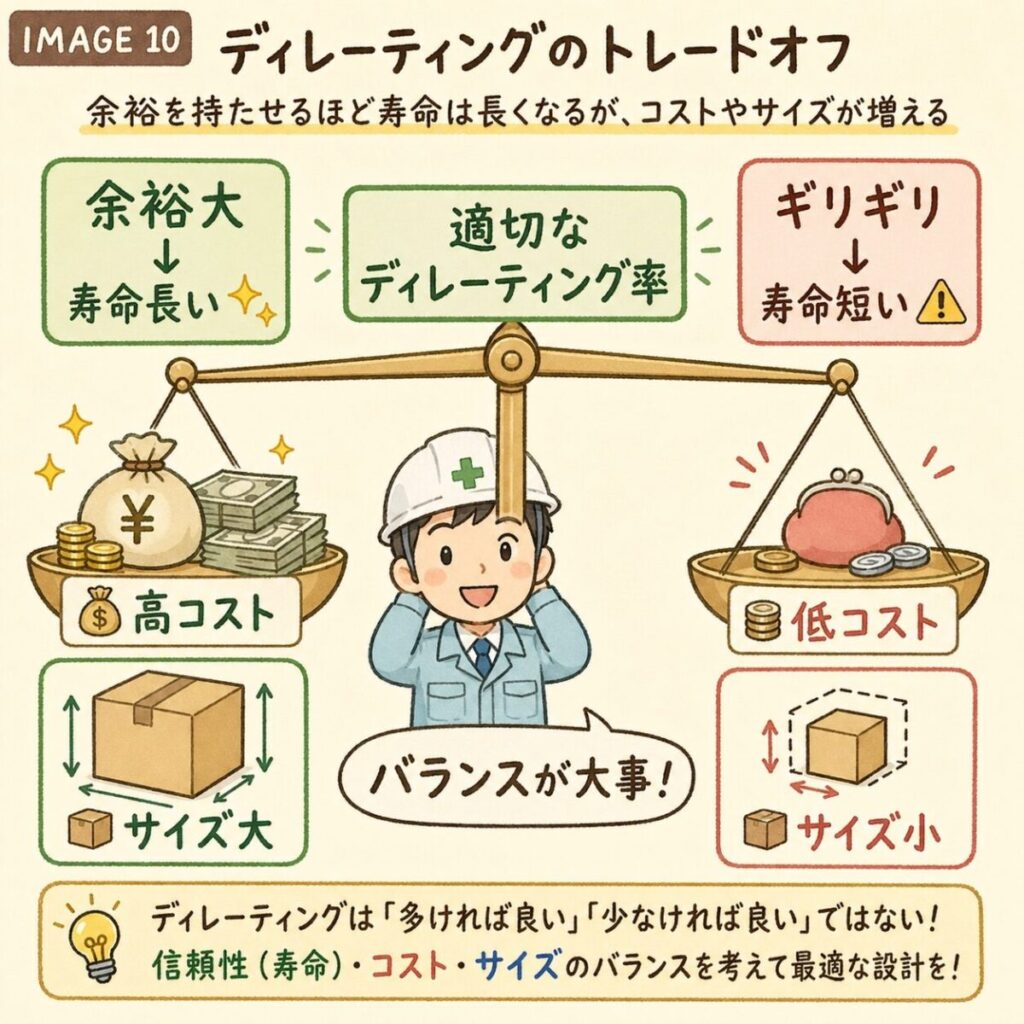

ディレーティングのやりすぎはダメ｜トレードオフを理解する
「だったら全部ディレーティング率10%で設計すれば最強じゃん？」と思うかもしれません。でもそれはダメです。ディレーティングを過剰にやると別の問題が発生します。
コスト爆増
耐圧100Vでよい所に1000V部品を使うと、10倍以上のコストに。BOM全体で数倍のコストアップ。
サイズが大きくなる
余裕の大きい部品は物理的にも大きくなる。基板面積・筐体サイズが増える。
性能が落ちる
例えば耐圧の高いMOSFETは、同サイズ・同電流ではR_DS(on)が大きく、損失が増える。
調達リスク
特殊な高耐圧品はマイナーで在庫が薄い。供給リスクで量産がストップする可能性。
「とにかく余裕を取る」ではなく、「環境ストレスとコストのバランスが最適な点」を見つけるのが設計の腕。一般家電なら80%、自動車なら60%、と用途に応じて使い分けるのが鉄則です。
回路や基板の設計経験は、メーカーをはじめ多くの企業で求められています。今の職場で経験を積むのも、より広く経験を活かせる職場を探すのも、ひとつの道です。エンジニア向けの転職支援サービスでは、経験を棚卸ししながら求人を探せます。
まとめ｜ディレーティングは「品質保証の基本動作」
- ディレーティングとは部品を定格より低く使う設計手法
- 定格ギリギリで使ってはいけない理由：サージ・温度・ばらつき・経時劣化
- 覚えるべき2つの目安：電圧80%以下／電力50%以下
- 電解コンデンサは特に注意（電圧・リプル・温度の3要素）
- MOSFETはV_DS80%・I_D70%・P_D50%が標準
- 業界別：家電80%、産業機器70%、自動車60%、医療・航空50%
- 過剰なディレーティングはコスト・サイズ・性能に悪影響
- データシートの温度ディレーティング曲線と自社基準のダブルで余裕を取る
ディレーティングは設計者だけの仕事ではありません。品質保証担当も、設計レビューで「定格に対して何%使っていますか？」と質問できるようになると、量産後の故障を未然に防げます。客先監査でディレーティング基準書を見せられたら、根拠を持って説明できる人材になりましょう。
