自然空冷ヒートシンクの選び方｜設置方向で性能が変わる理由を完全図解

「データシート通りのヒートシンクを選んだのに、実機で測定したら全然冷えない…」
設計レビューで先輩から「これ、向きが悪いんじゃない？」と指摘されて、何のことか分からず冷や汗をかいた経験はありませんか？

実は、自然空冷のヒートシンクは設置する向きを間違えるだけで冷却性能が30%以上低下します。データシートに書かれている熱抵抗値は、あくまで「正しい向き」で使った場合の数値です。

結論を先に言います。自然空冷ヒートシンクは「フィンが垂直方向に立ち、空気が下から上へ抜ける向き」が最も冷えます。この記事では、その理由を中学校の理科レベルから丁寧に解説します。

そもそも「自然空冷」とはどういう冷え方？

自然空冷とは、ファンを使わずに、温められた空気が自然に上昇する力（自然対流）だけで部品を冷やす方式です。

「温かい空気は上に行く」——これは中学校の理科で習った通りです。お風呂のお湯が上が熱く下がぬるいのも、夏の屋根裏が暑いのも、すべて同じ原理です。

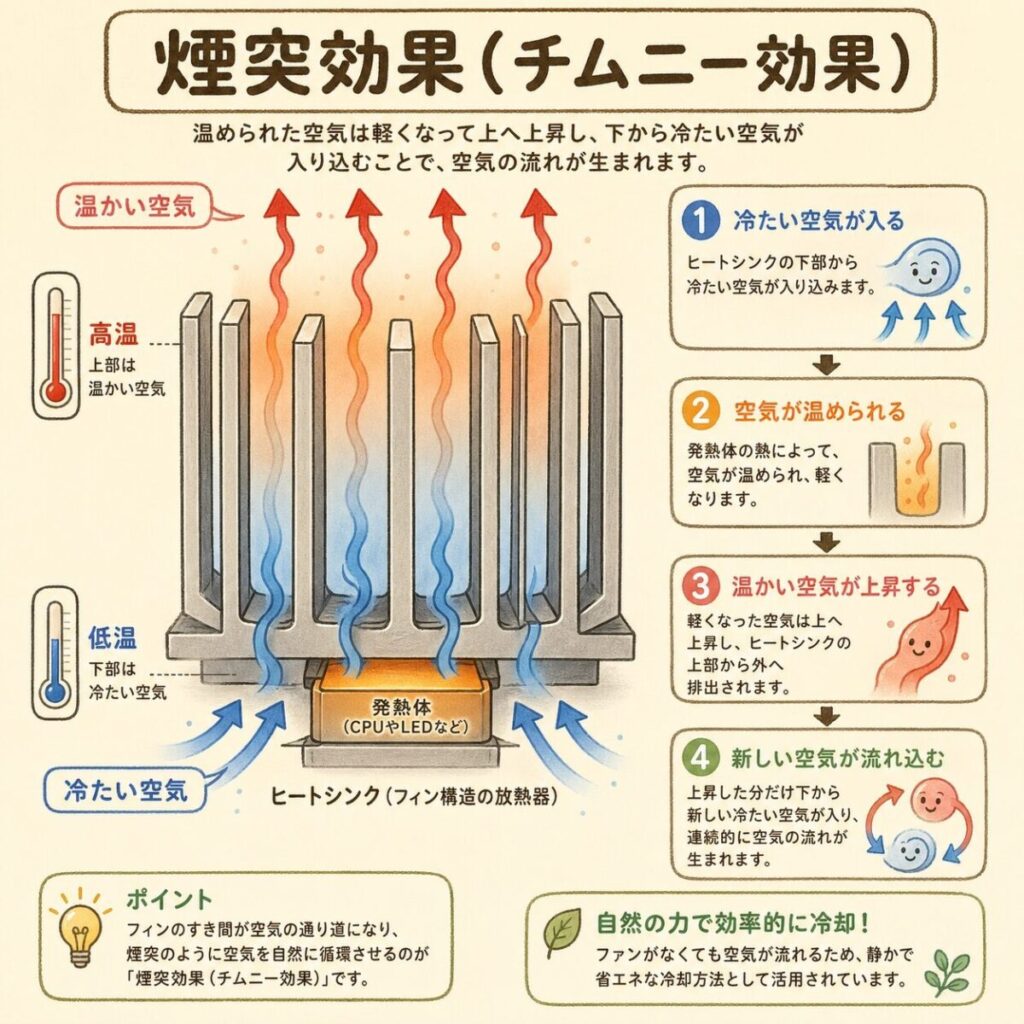

自然対流が起きる仕組み

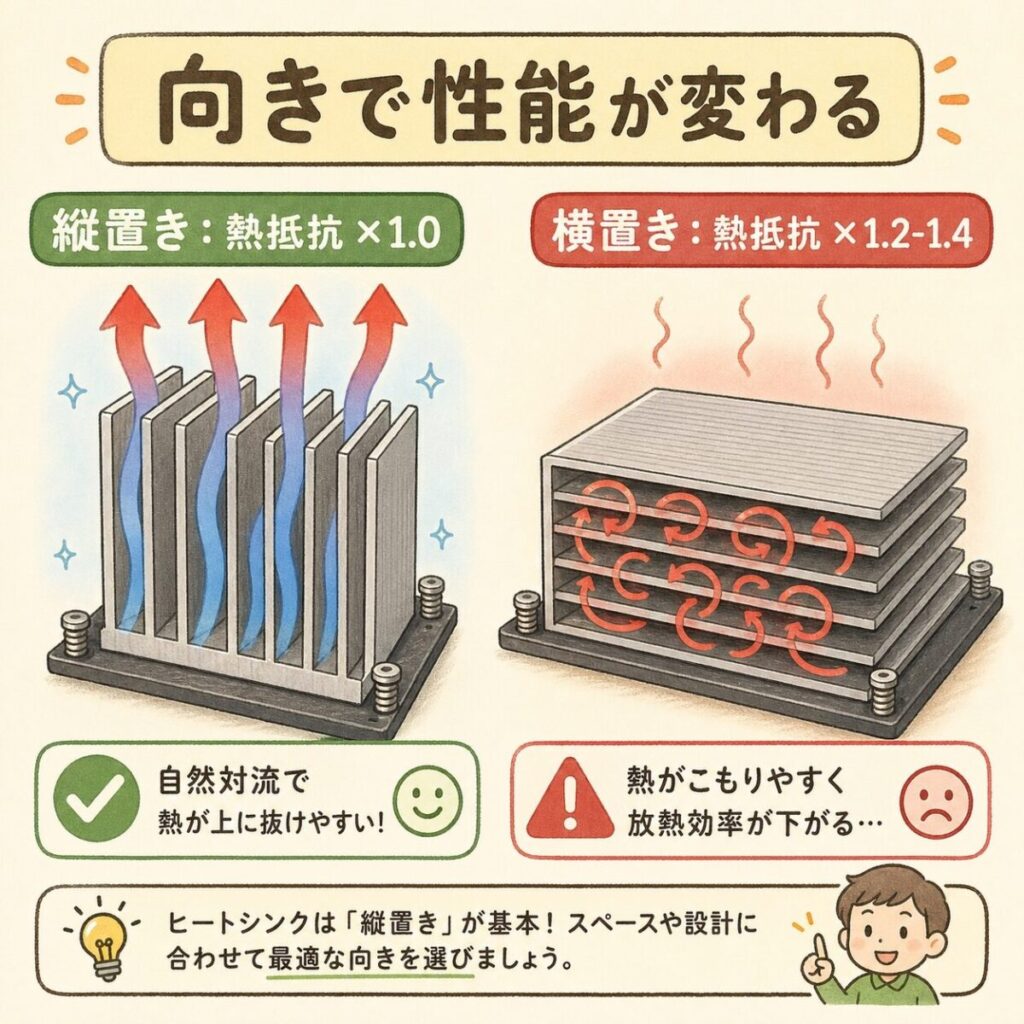

縦置き vs 横置き｜なぜ性能が30%も変わるのか

ここからが本題です。同じヒートシンクでも、置き方を変えるだけで冷却性能が大きく変わります。

横置きで性能が落ちる物理的な理由

横置きにすると、フィンの間で温められた空気が「フタをされた状態」になります。上に逃げたい空気を、隣のフィンが邪魔してしまうのです。

お風呂で例えるなら、「湯船を横倒しにしたら、お湯の対流が起きにくい」のと同じです。空気は上に行きたいのに、横向きのフィンが壁になってしまいます。

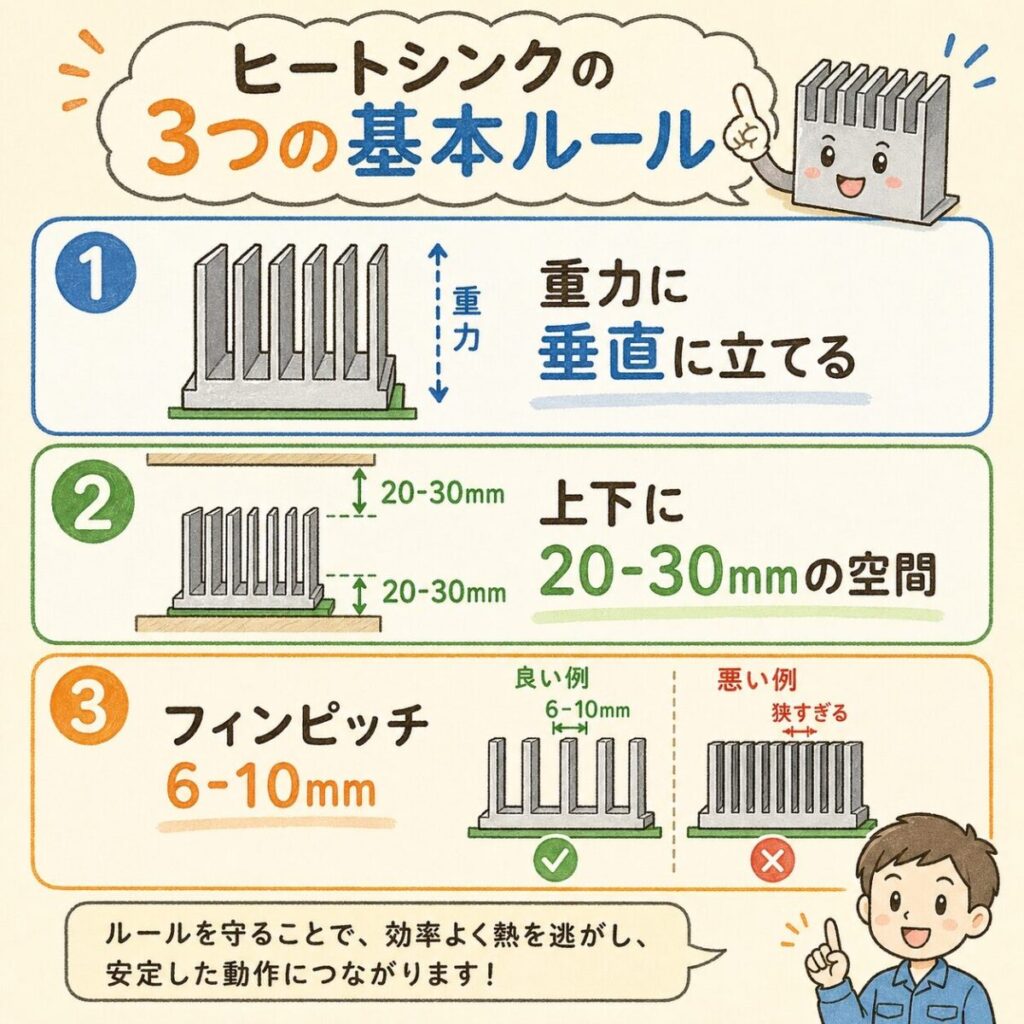

フィンの向きを決める3つのルール

ヒートシンクの「向き」と一口に言っても、判断基準は1つではありません。実装時に必ず確認すべき3つのルールを紹介します。

ルール①：フィンは「重力に対して垂直」に立てる

最も重要なルールです。フィンの溝（空気が通る道）が重力方向に沿うように配置します。これで煙突効果が最大限に働きます。

ルール②：フィンの上下を塞がない

フィンの上端と下端には、最低でも20〜30mmの空間を確保してください。すぐ上に基板や筐体の天板があると、温まった空気が逃げ場を失って性能が大幅に落ちます。

ルール③：フィンピッチは「広め」を選ぶ

自然空冷では、フィン同士の間隔（ピッチ）が狭すぎると、空気が抜けにくくなります。強制空冷なら2〜3mmで十分ですが、自然空冷では6〜10mmのピッチが目安です。

筐体（ケース）に入れたら冷えなくなる問題

基板単体（オープンエア）で測定すると性能が出るのに、筐体に入れた途端に温度が上がる——これは熱設計あるあるです。

原因は単純で、温まった空気の逃げ場がなくなるからです。いくらヒートシンクが頑張って空気を温めても、その空気が筐体内にこもれば、結局は周囲温度（Ta）が上がってしまいます。

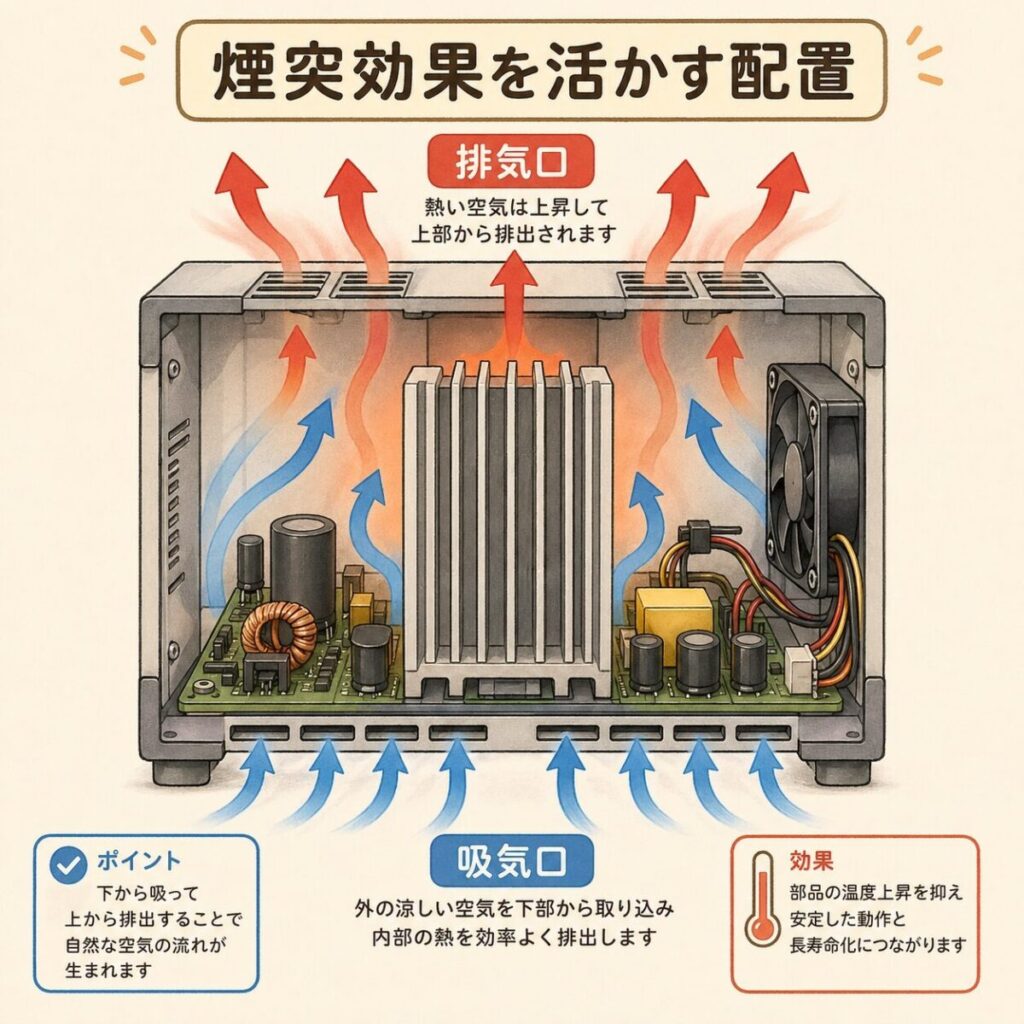

筐体設計の鉄則：吸気口は下、排気口は上

吸気口と排気口の位置を間違えると、煙突効果が逆向きに働こうとして、空気が動かなくなります。「下から吸って、上から逃がす」を絶対のルールにしてください。

カタログ熱抵抗値を「実装条件」で補正する

ヒートシンクメーカーのデータシートに「熱抵抗 2.5℃/W」と書かれていても、それを鵜呑みにすると痛い目を見ます。実装条件によって補正が必要です。

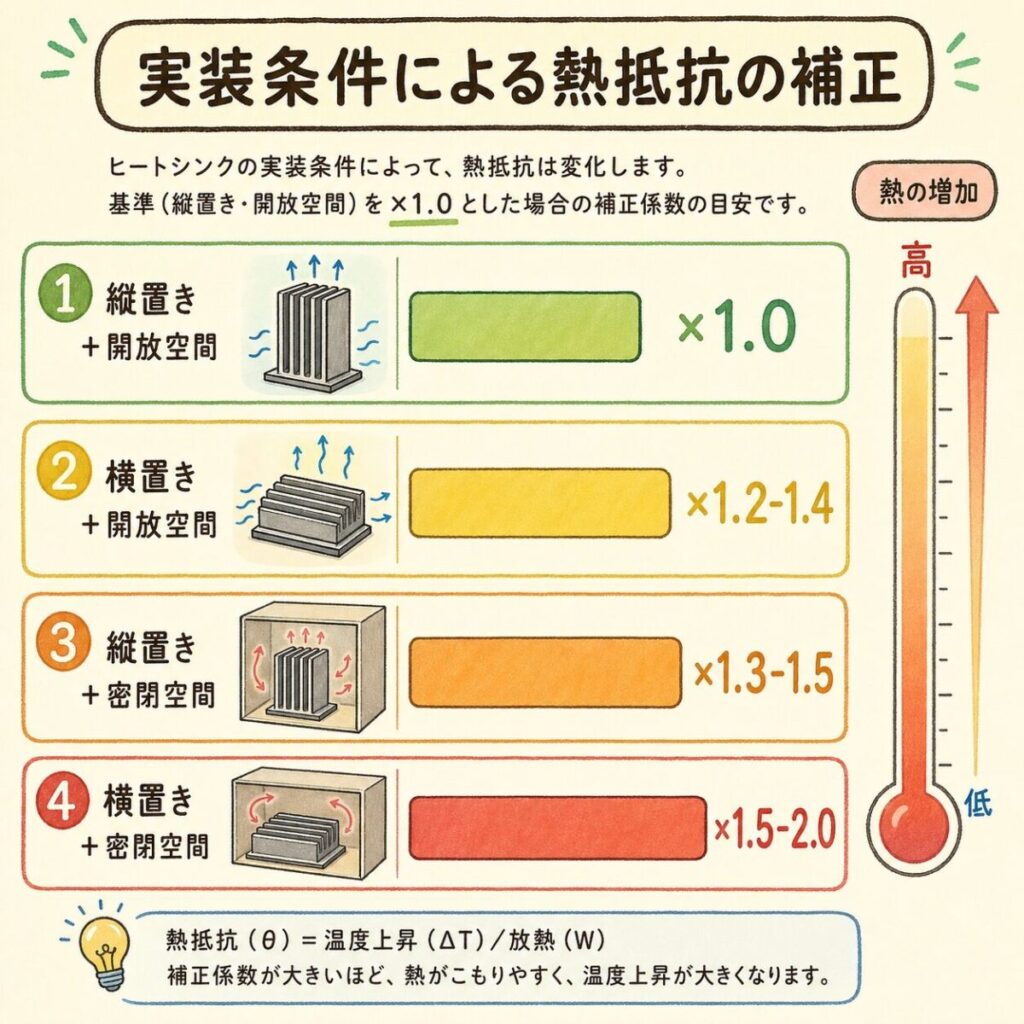

補正係数の目安（自然空冷の場合）

計算例：横置き＋筐体内のケース

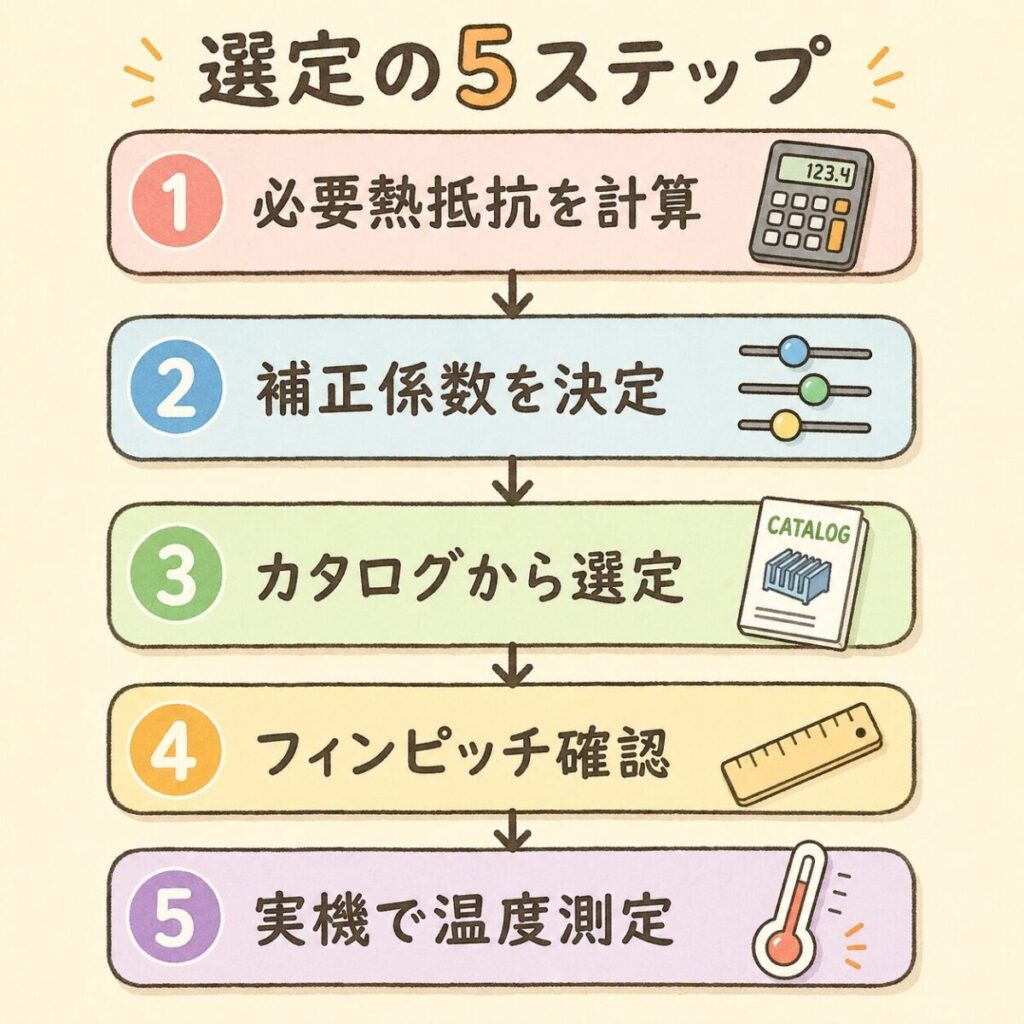

自然空冷ヒートシンクの選定フロー

ここまでの内容を踏まえて、自然空冷ヒートシンクを選ぶ実務手順をまとめます。

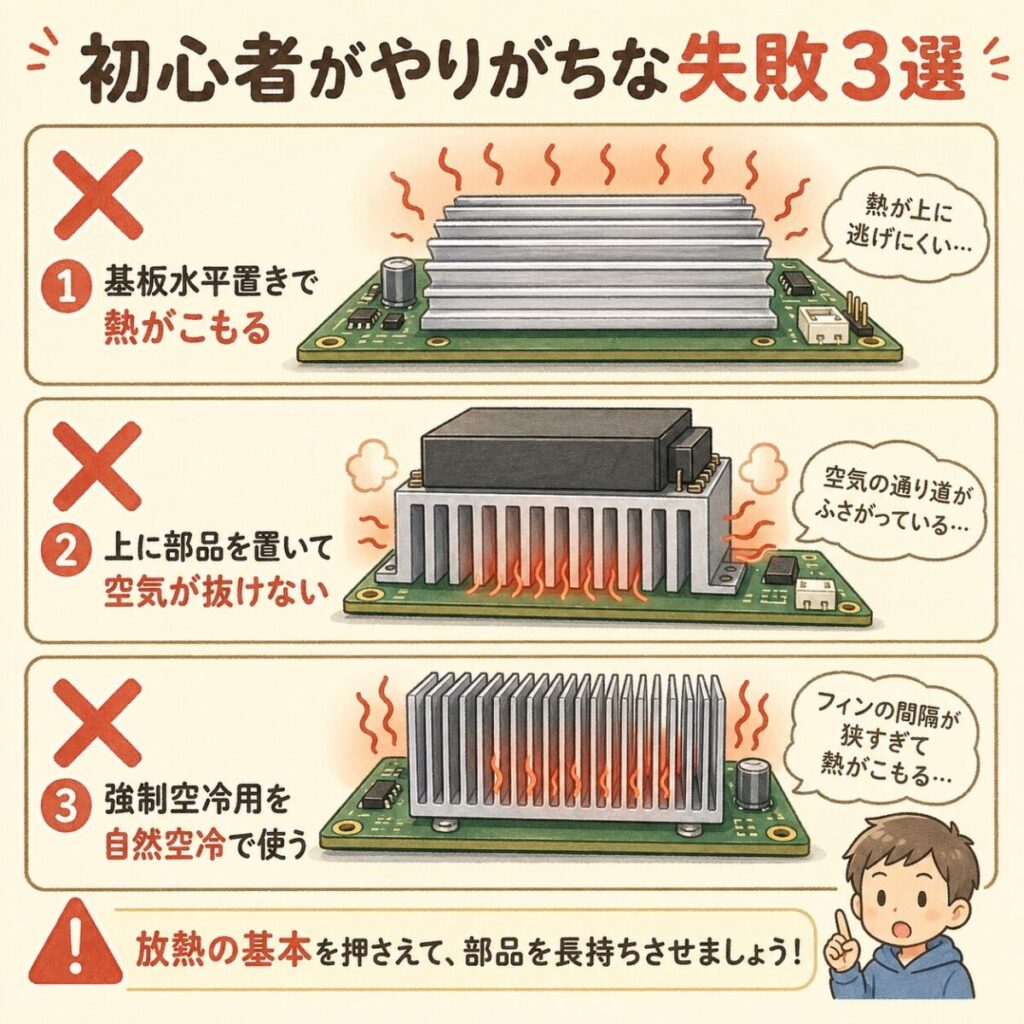

初心者がやりがちな失敗ワースト3

失敗①：基板を縦に立てるのを忘れる

基板を水平に置く設計（マザーボードのような実装）では、ヒートシンクのフィンも自動的に水平になります。「縦置き推奨」と知っていても、機構設計の都合で横置きになっているケースが多発します。

対策：機構設計の初期段階で「ヒートシンクは縦置き必須」と要求仕様に書き込む。後から変更すると筐体ごと作り直しになります。

失敗②：ヒートシンクの真上に他の部品を置く

フィンの上に基板や別の部品があると、空気の出口が塞がれて煙突効果が機能しません。「フィンの上には何も置かない」を徹底してください。

失敗③：強制空冷用のヒートシンクを自然空冷で使う

通販サイトで「熱抵抗が低い」という理由だけで選ぶと、フィンピッチ2〜3mmの強制空冷専用品を買ってしまうことがあります。自然空冷で使うと、空気が抜けず性能が出ません。

まとめ｜自然空冷の鉄則は「縦置き・上下空間・広いフィンピッチ」

熱設計は「計算」と「実測」の両輪で進めます。この記事の内容を踏まえて、まずは机上計算で目星をつけ、必ず実機での温度測定で検証してください。
