自然空冷・強制空冷・水冷の違い｜発熱量の目安と冷却方式の選び方

※本記事にはプロモーション（広告）が含まれています。

前回までで、「損失＝発熱」を計算し、何Wの熱が出るかを見積もる方法を学びました。今回はその次のステップ。出てしまった熱を「どうやって外気へ捨てるか」──冷却方式の選定です。

冷却方式は大きく分けて3種類。自然空冷・強制空冷・水冷です。それぞれに得意・不得意があり、間違った選択をすると「コストが余分にかかる」または「冷却が間に合わず製品が壊れる」という致命傷になります。

冷却方式は「3種類」しかない

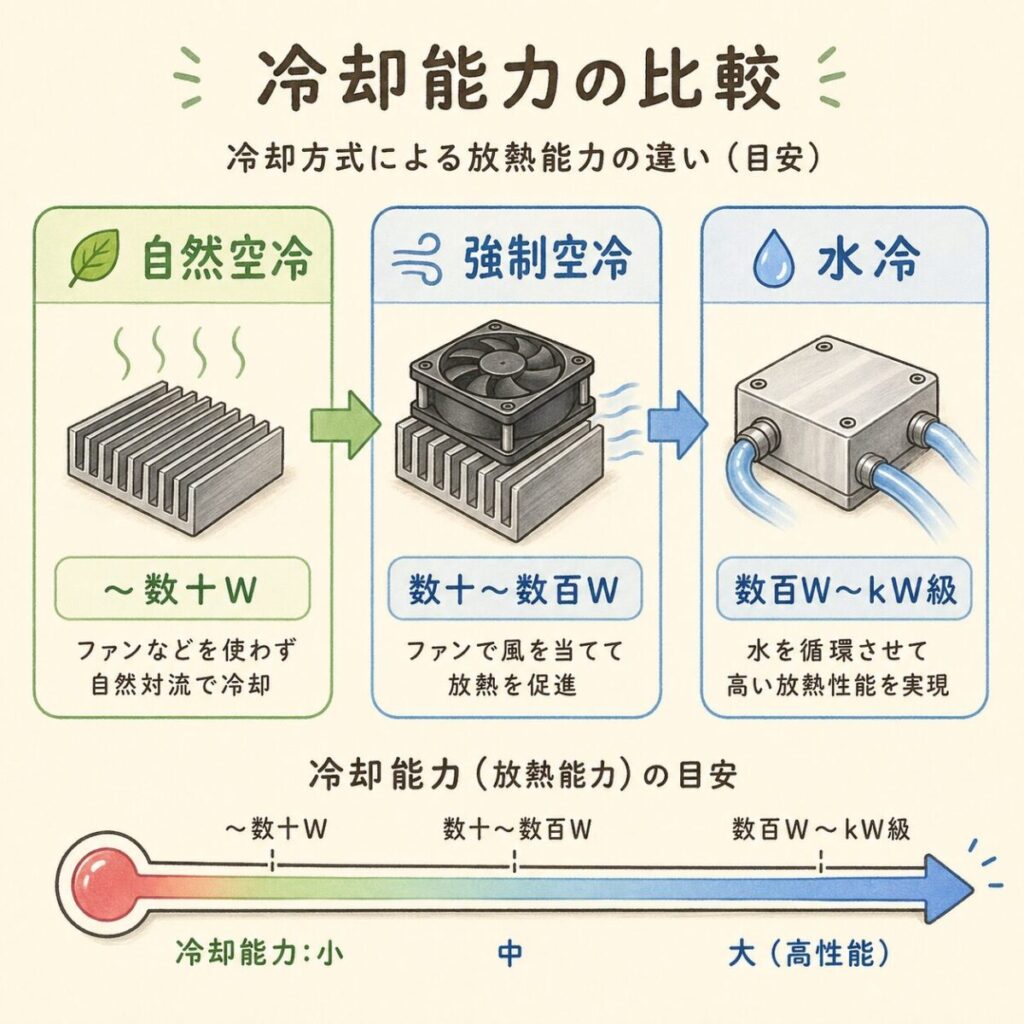

電子機器の冷却方式は、突き詰めると次の3つに分類されます。冷却能力は「自然空冷 < 強制空冷 < 水冷」の順に強くなります。

たとえるなら「風呂を冷ます方法」

冷却方式	風呂のたとえ	冷える速さ
自然空冷	放置してお湯が冷めるのを待つ
強制空冷	うちわや扇風機で風を送る
水冷	冷水を入れて循環させる

① 自然空冷｜「ファンなし」のシンプル冷却

自然空冷は、空気の温度差で生まれる自然な流れ（自然対流）だけで熱を逃がす方式です。ファンも水も使わないため、機構がシンプルで信頼性が高いのが特徴です。

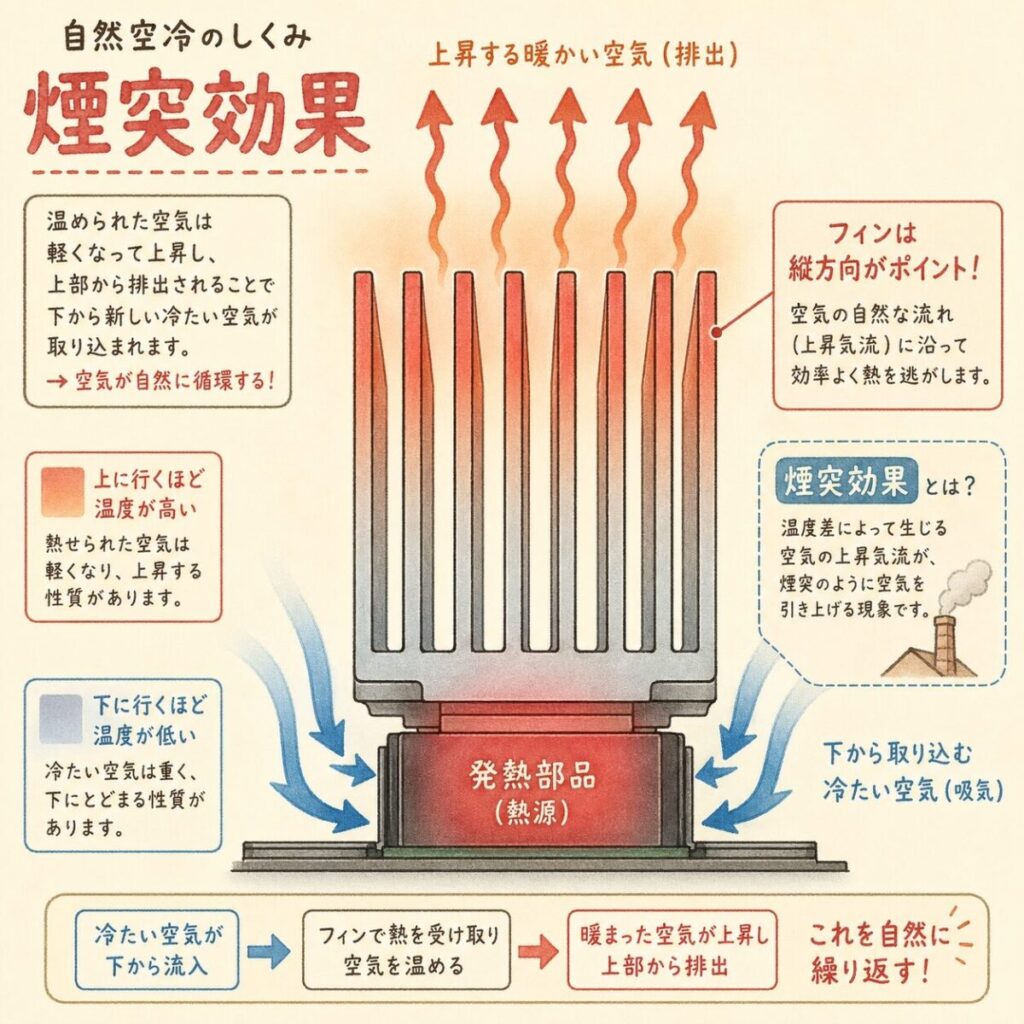

仕組み｜熱い空気は上に昇る

メリット・デメリット

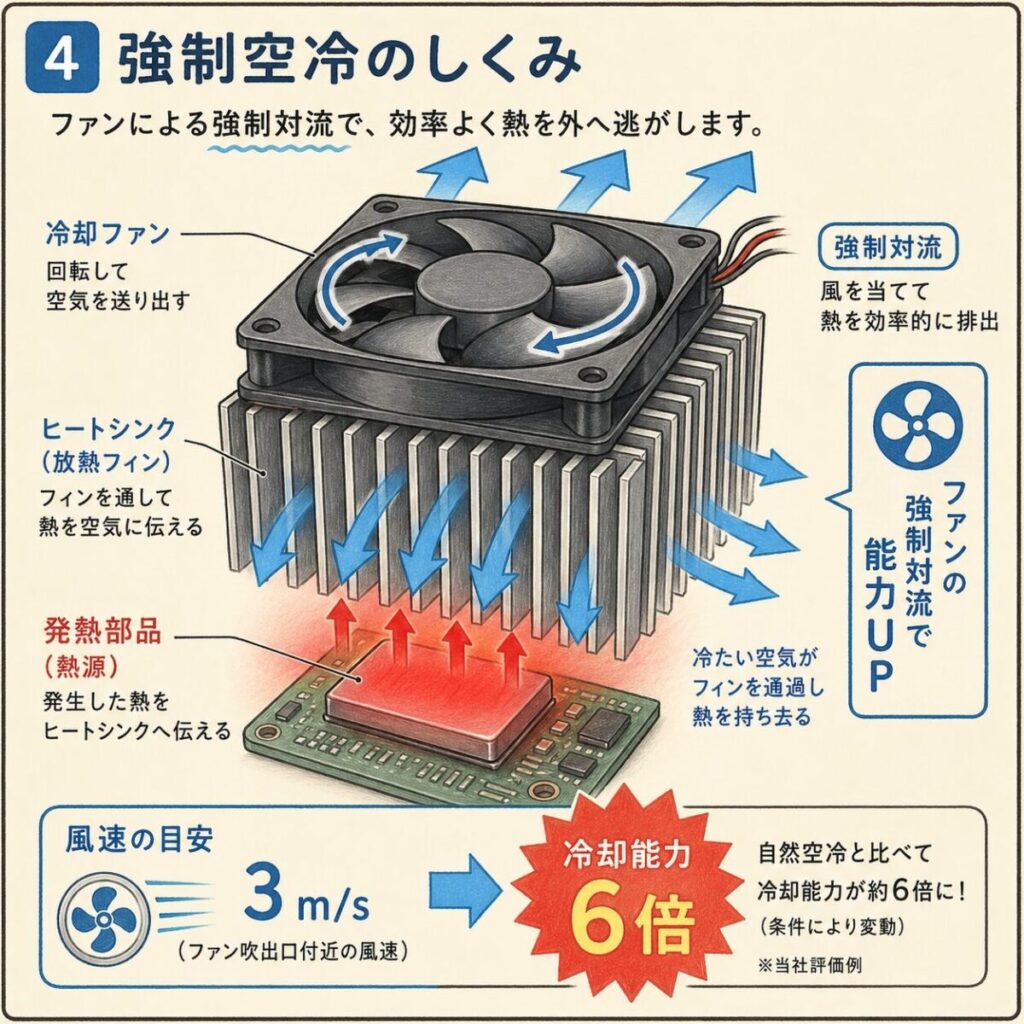

② 強制空冷｜「ファンで風を送る」主流方式

強制空冷は、ファンやブロワで風を強制的に流して冷やす方式です。電子機器の冷却で最も多く使われている主流方式で、PCや産業用電源、サーバーなど幅広い製品で採用されています。

自然空冷の3〜10倍の冷却能力

強制空冷の威力は、風の速さです。風速が上がるほど、ヒートシンクから熱を奪う能力（熱伝達率）が上がります。

風速	熱伝達率の目安	自然空冷との比
0 m/s（自然対流）	5〜10 W/m²·K	1倍
1 m/s	約25 W/m²·K	約3倍
3 m/s	約50 W/m²·K	約6倍
5 m/s	約75 W/m²·K	約10倍

メリット・デメリット

③ 水冷｜「液体で熱を運ぶ」最強冷却

水冷は、水（または冷却液）を循環させて熱を運ぶ方式です。空冷では絶対に届かない領域の熱を処理でき、EVや産業用大電力機器、データセンターのサーバーなどで採用が拡大しています。

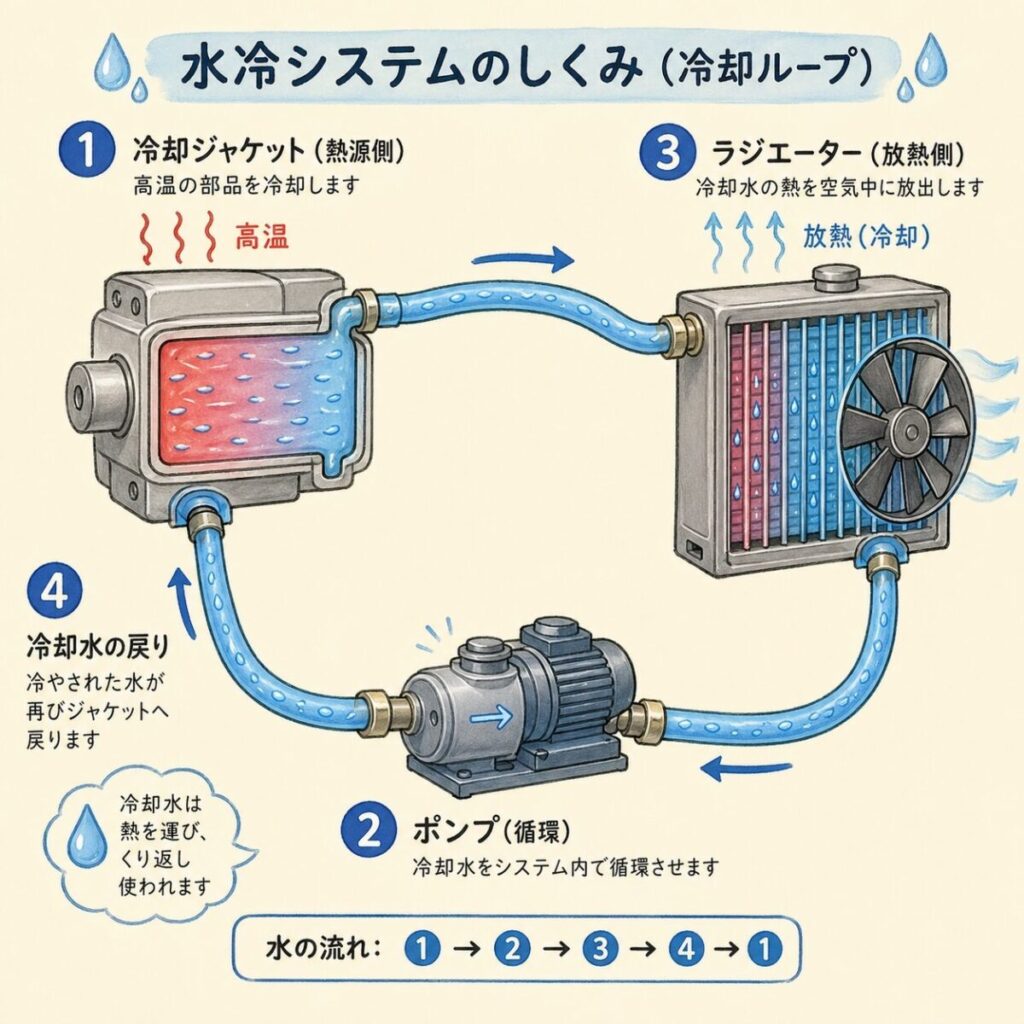

仕組み｜熱を「水で運んで遠くで捨てる」

メリット・デメリット

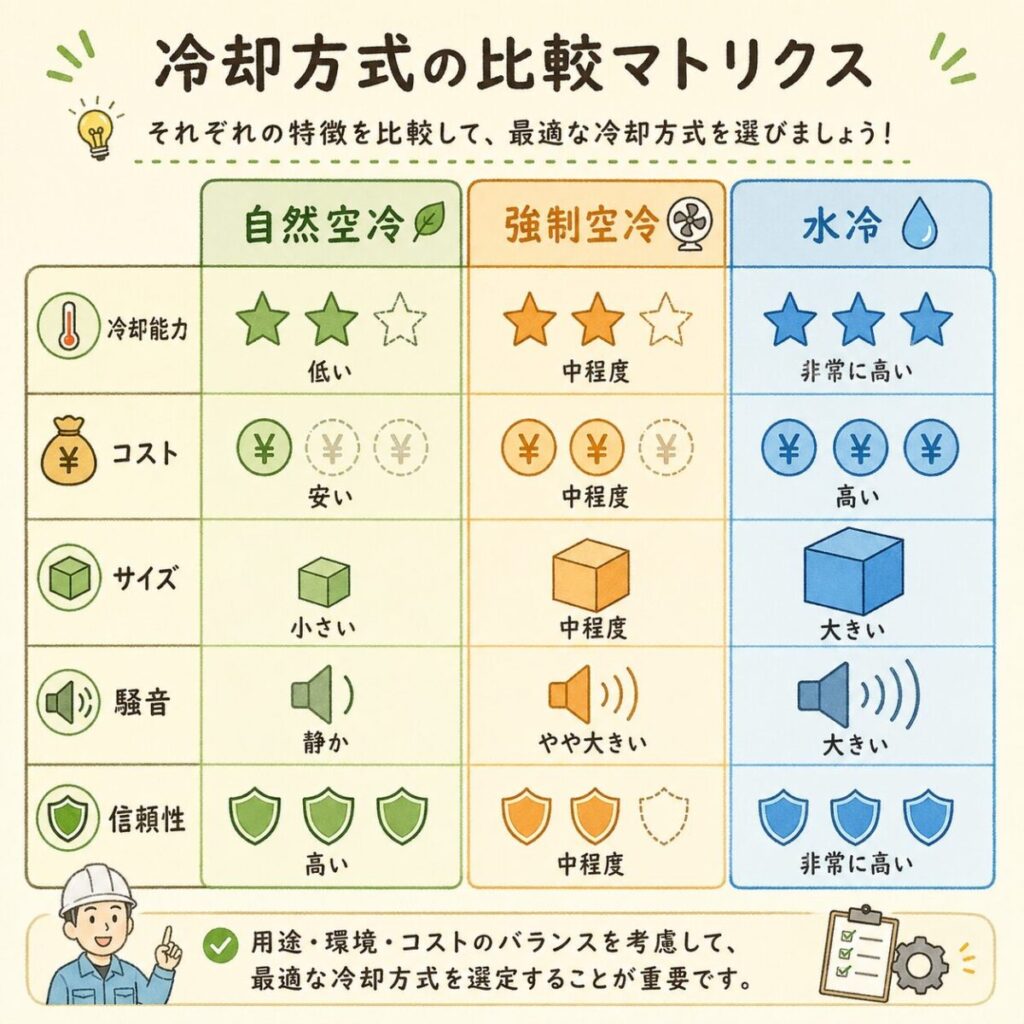

3つの冷却方式｜一目でわかる比較表

ここまでの内容を1枚の表に整理します。「どれを選ぶか」を判断する際は、この表を見ながら検討してください。

項目	自然空冷	強制空冷	水冷
適用発熱	〜数十W	数十W〜数百W	数百W〜数kW
冷却能力
コスト	安い	中	高い
サイズ	大きい（ヒートシンク）	中	小（本体は）
騒音	無音	あり	小（遠隔可）
信頼性
メンテ	不要	フィルタ清掃	定期交換要
代表用途	充電器・LED	PC・産業電源	EV・新幹線

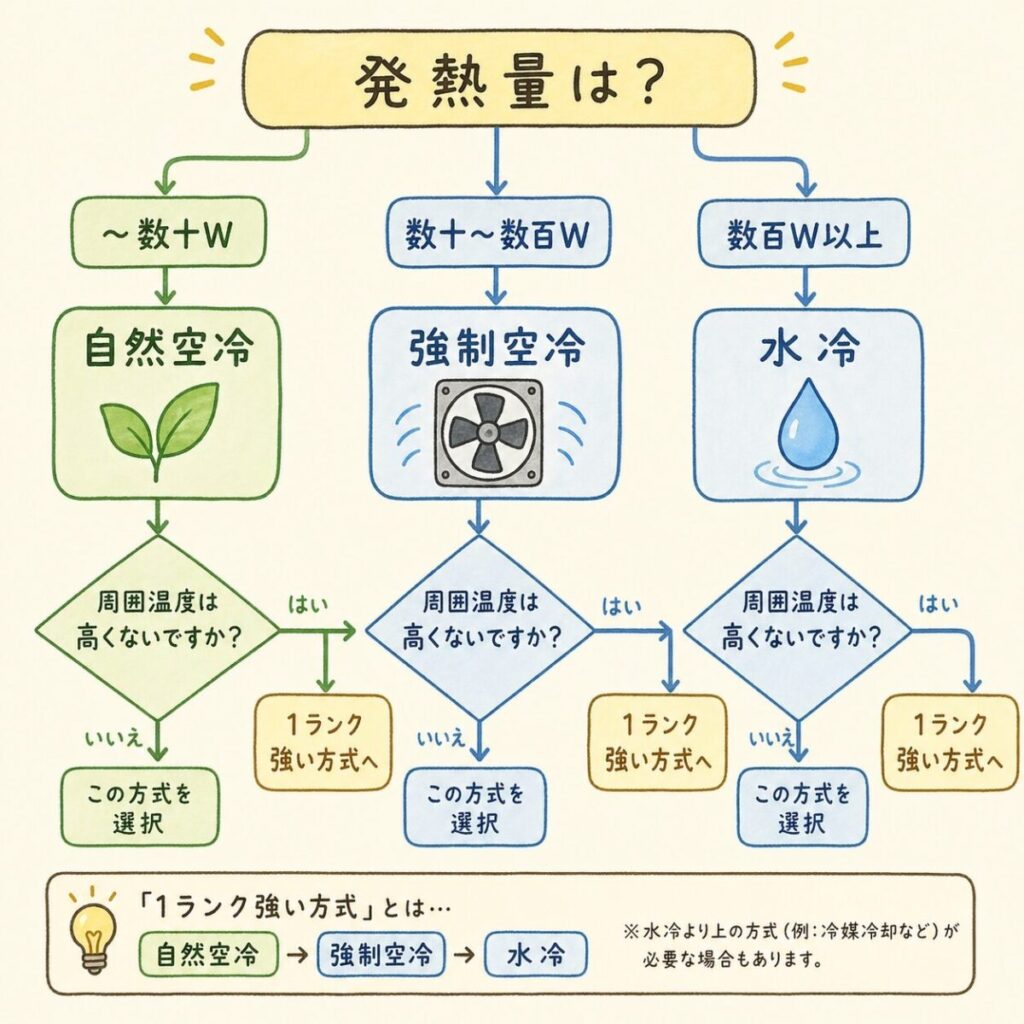

冷却方式の選定フローチャート

実務でどう選ぶか。次のフローに従えば、初心者でも適切な冷却方式を選べます。

必要な冷却を数字で決める｜許容熱抵抗の計算

「どの方式にするか」は、ヒートシンクに求められる熱抵抗（1Wあたり何℃上がるか、単位 ℃/W）を計算すると判断しやすくなります。

同じヒートシンクでも、風を当てると熱抵抗は大きく下がります（どれだけ下がるかは製品のグラフで確かめます）。周囲温度が10℃上がると STEP 1 の分子が10℃減るので、高温の環境ほど1段強い方式が必要になります。

よくある質問

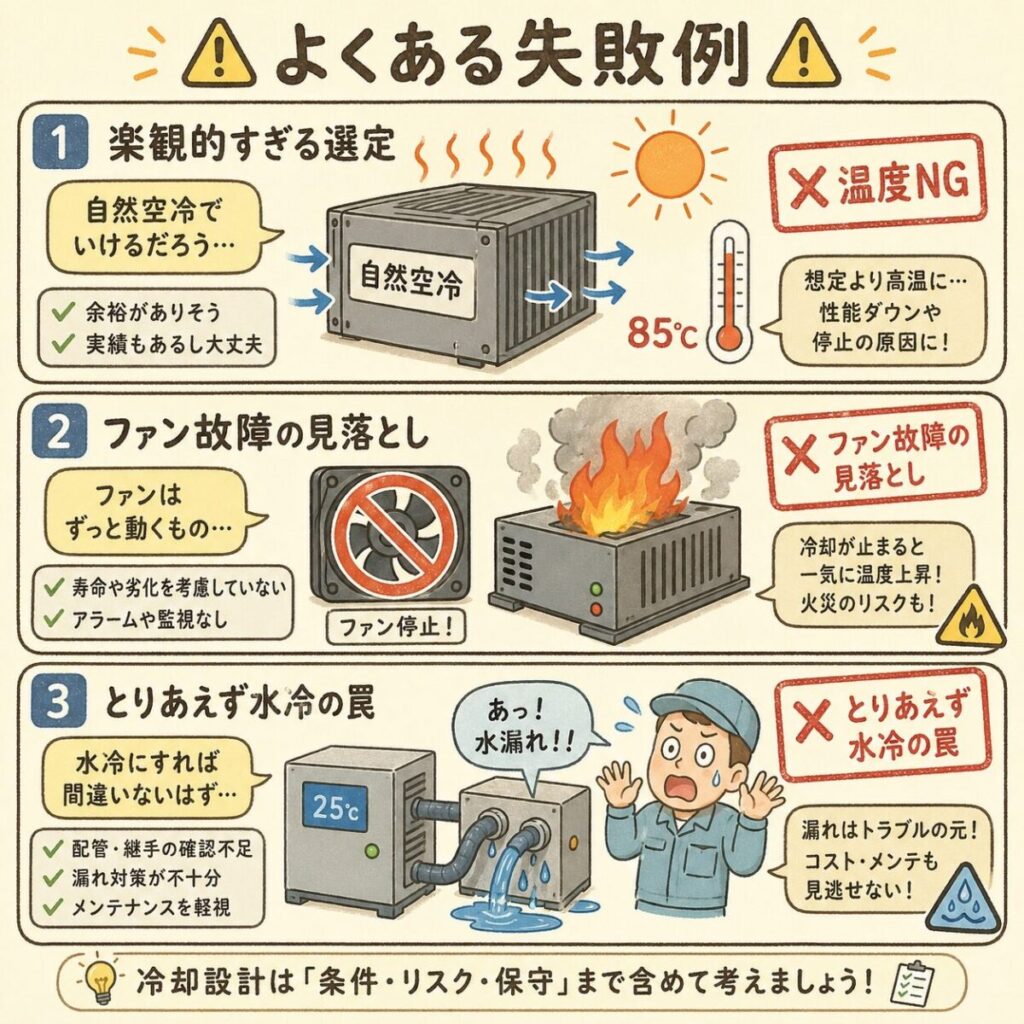

冷却方式選定でやりがちな3つの失敗

失敗①：「自然空冷で行ける」と楽観する

試作1台では問題なくても、量産後に夏場・直射日光・高温倉庫で温度NGが多発するケースが多発します。「最悪条件＋マージン20%」で計算し、ギリギリなら強制空冷へ格上げするのが安全です。

失敗②：ファンの寿命を考慮していない

強制空冷を選んだ場合、ファンの寿命は5〜7年程度です。製品寿命より短ければ交換設計を組み込まなければなりません。「ファンが固着して止まり、機器が焼損」というクレームは産業機器で頻発しています。

失敗③：水冷を「とりあえず採用」する

他社が水冷だからといって自社も追従、というのは要注意です。水冷はコスト・信頼性検証・量産品質保証の難易度が一気に上がります。「強制空冷で本当に間に合わないか」を徹底検討してから決めるべきです。

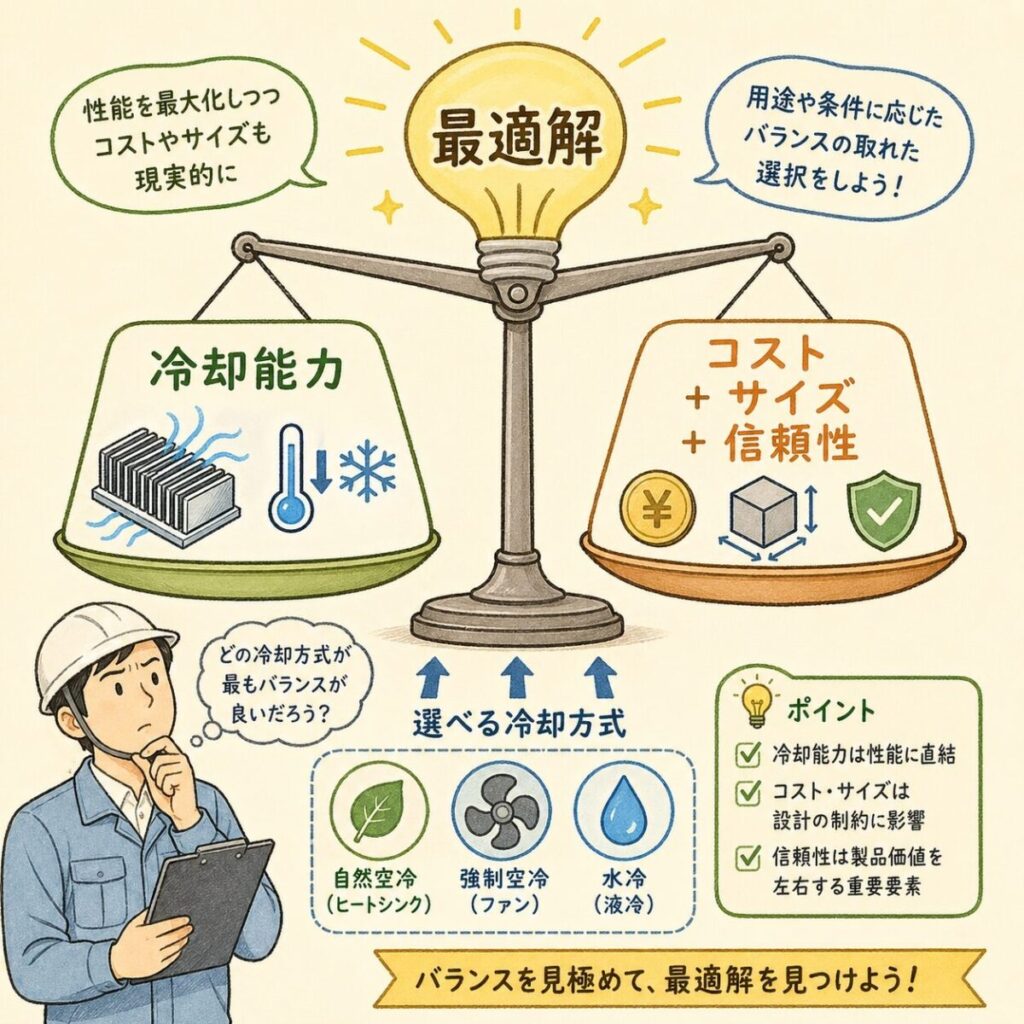

まとめ｜冷却方式は「発熱量×環境×コスト」で決める

冷却方式の選定は、発熱量・環境温度・コスト・サイズ・信頼性の5つの軸で総合判断します。「なんとなく水冷にすれば安心」ではなく、本当に必要な冷却能力を見極めて、過不足のない設計を目指してください。

次回は、冷却方式の中核となる「ヒートシンク」を深掘りします。形状・材質・選び方を実務目線で解説します。
