- 参考書に「ベクトル図」が出てくると、矢印の意味がわからず読み飛ばしてしまう
- 電圧と電流が「90°ずれる」と書いてあるが、どっちが進んでどっちが遅れるのか混乱する
- 過去問で「ベクトル図を書きなさい」と出た瞬間、白紙のまま手が止まる
- 力率（cosθ）の問題で、なぜ三角形が出てくるのか理解できない
- ベクトル図が「電気の世界の地図」だとわかる
- R・L・Cの3パターンを「矢印の向き」で一発判別できる
- 自分で白紙からベクトル図を書ける手順（5ステップ）
- 過去問で頻出のRL直列・RC直列・RLC直列回路のベクトル図を独力で描ける
電験三種の参考書を開いて「交流回路」のページを見たとき、いきなり矢印（ベクトル）が描かれていて、何が何だかわからずページを閉じた経験はありませんか？
結論を先に言います。ベクトル図は「交流の電圧と電流の関係を視覚化する地図」です。これさえ書けるようになれば、交流回路のほぼすべての問題は「絵」で解けます。式を覚える必要すらなくなります。
この記事では、白紙の状態から自分で矢印を引けるようになる「5ステップ」を、初心者向けに徹底解説します。
【電験三種・理論】交流とは何か？｜正弦波・周波数・周期を完全理解 →
目次

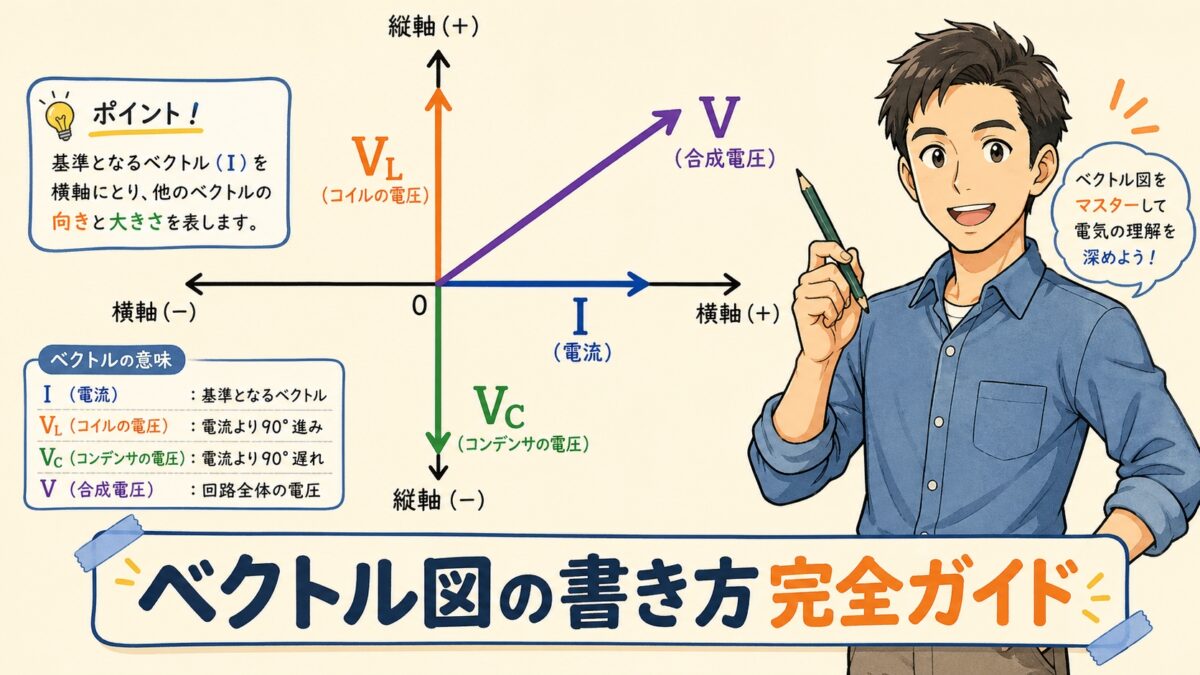

ベクトル図とは「電気の関係性を矢印で描く地図」
直流回路ではオームの法則 V=IR で電圧と電流の関係はシンプルでした。しかし交流になると、電圧と電流は「同じタイミングで動かない」ことが起こります。これを「位相のずれ」と呼びます。

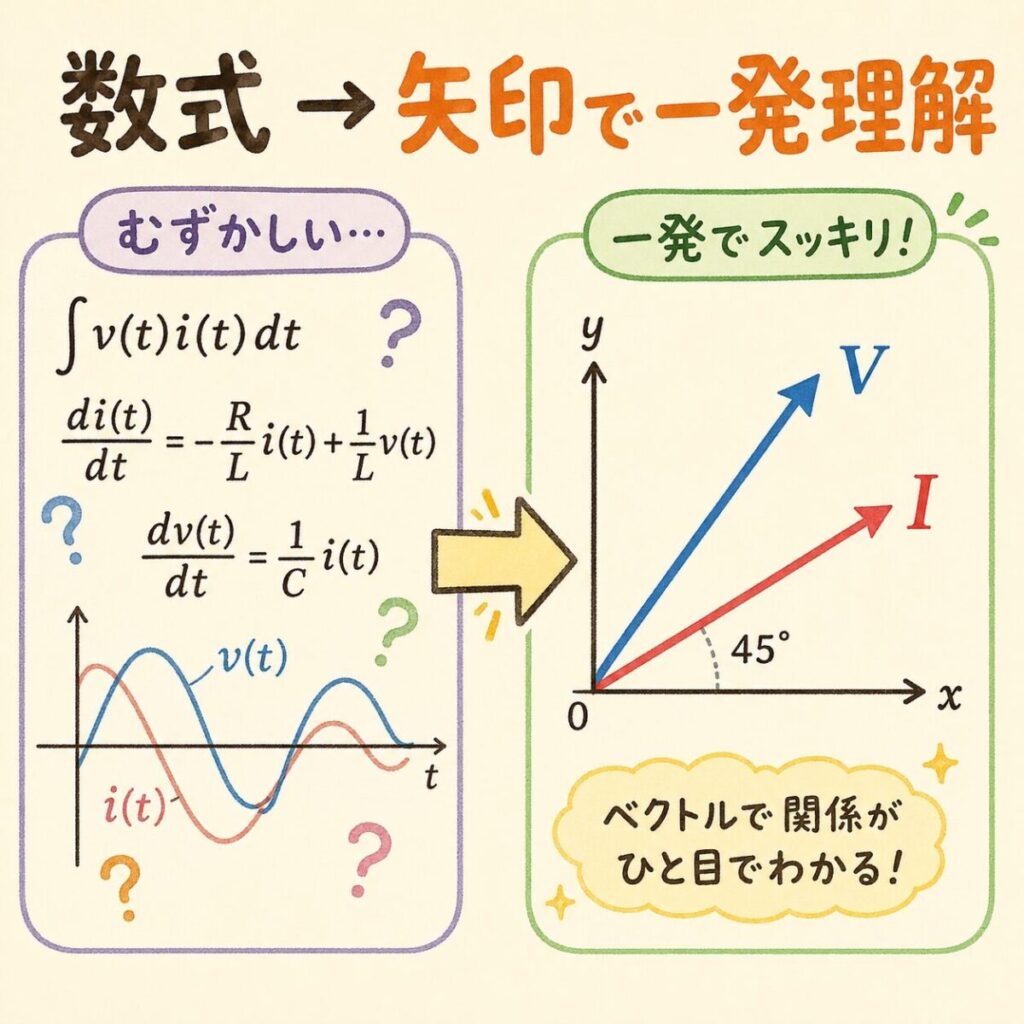

この「ずれ」を文字や数式だけで表すと混乱します。そこで、矢印（ベクトル）を使って絵で表すのがベクトル図です。
① 矢印の長さ = 電圧や電流の大きさ（実効値）
② 矢印の向き = 電圧や電流の位相（時間のずれ）
たとえば「100Vの電圧」と「5Aの電流」が90°ずれているとき、ベクトル図では長さの違う2本の矢印を直角に描くだけ。これで関係性が一目瞭然になります。
製造現場でモーターを扱うとき「力率が悪い」「無効電力が多い」という話が出ます。これらすべて、ベクトル図で考えると一発で理解できます。電験三種だけでなく、工場の電気主任業務でも一生使う「絵の言語」です。
ポチップ

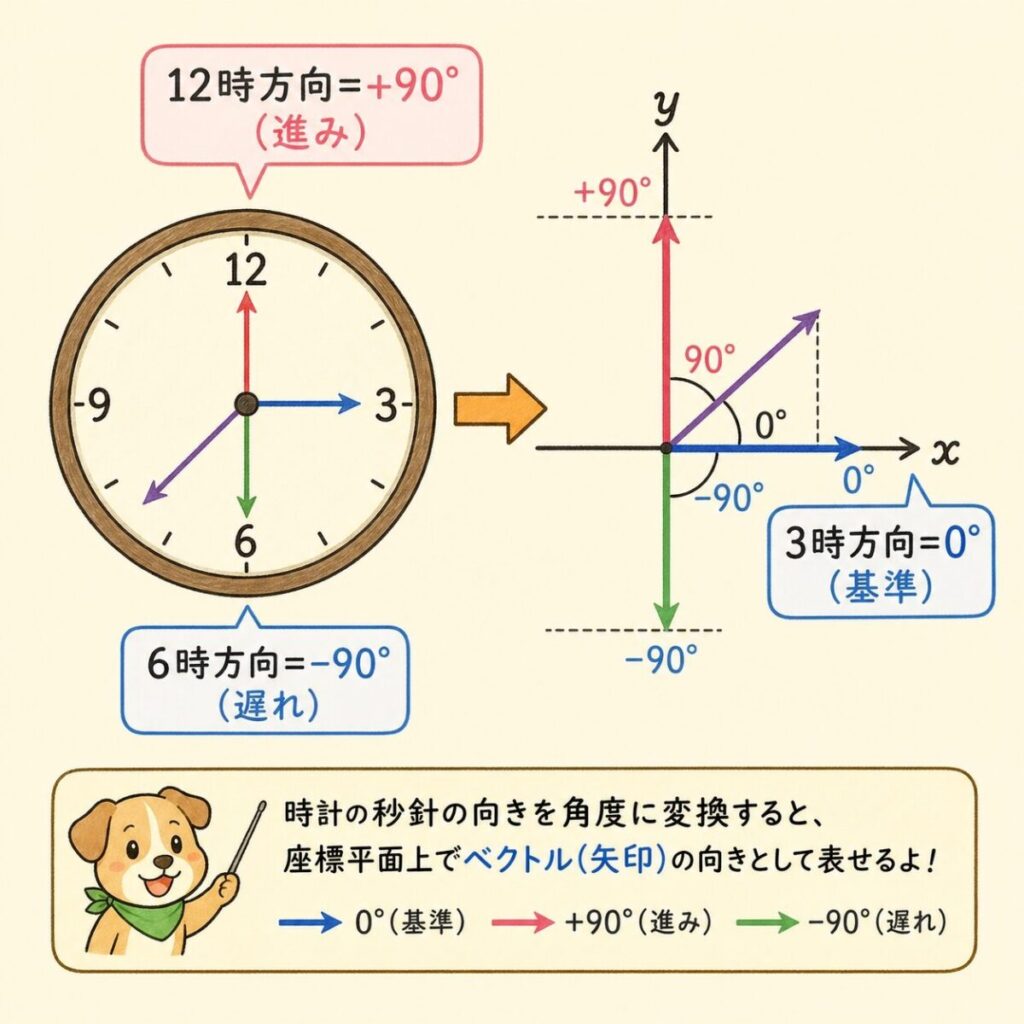

「位相」って何？時計の針で完全イメージ
位相を理解する最も簡単な方法は「アナログ時計の針」を思い浮かべることです。秒針が時計の中心を軸にぐるぐる回る——あれがベクトルの動きそのものです。
秒針＝ベクトル
- 長さ（針の長さ）= 大きさ
- 向き（針の角度）= 位相
- 1秒ごとに6°回転 → 交流の周波数に対応
ベクトル図の約束
- 右向き（3時方向）= 位相0°（基準）
- 上向き（12時方向）= 位相+90°（進み）
- 下向き（6時方向）= 位相−90°（遅れ）
ベクトル図では「反時計回り」が進み（プラス）のルールです。時計と回転方向が逆なので注意。最初は「数学の角度と同じ」と覚えれば混乱しません。

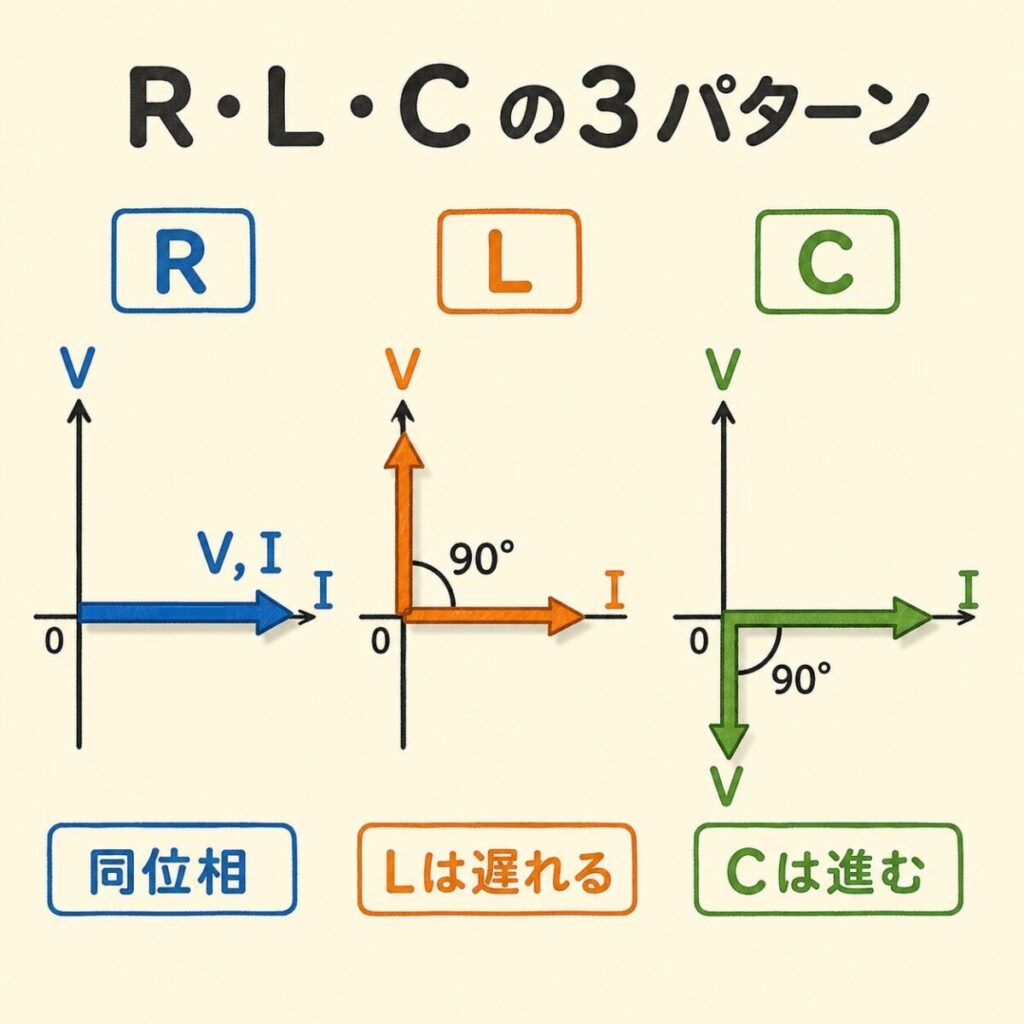

R・L・Cのベクトル関係｜3パターンを「矢印の向き」で覚える
交流回路の基本素子は抵抗R・コイルL・コンデンサCの3つだけ。それぞれで電圧と電流のベクトル関係が決まっています。これだけ覚えれば、あとは組み合わせるだけです。
| 素子 | 電圧Vと電流Iの関係 | ベクトル図 | 覚え方 |
|---|---|---|---|
| 抵抗 R | 同位相（ずれなし） | → V と I が同じ向き | 仲良し・直流と同じ |
| コイル L | 電流が電圧より90°遅れる | ↑ V を上にすると I は右 | 「エルは遅れる」 |
| コンデンサ C | 電流が電圧より90°進む | ↓ V を下にすると I は右 | 「シーは進む」 |
「ELI（エリ）the ICE（アイス）man」という英語の語呂合わせがあります。
・E（電圧）L（コイル）I（電流）→ コイルではEがIより先（電流が遅れる）
・I（電流）C（コンデンサ）E（電圧）→ コンデンサではIがEより先（電流が進む）
これで一生忘れません。
なぜコイルは「遅れる」、コンデンサは「進む」のか？
丸暗記でもいいのですが、「なぜそうなるのか」を理解しておくと、試験中に混乱したときに自分で導出できます。直感的な説明をします。
コイルL：電流の変化を「嫌がる」ので遅れる
コイルは電流が変化することを嫌う性質（自己誘導）があります。電圧を急に加えても、コイルは「ちょっと待って」と抵抗するため、電流が立ち上がるのに時間がかかります。
イメージは「電車の発進」。アクセル（電圧）を踏んでも、車体（電流）はゆっくり動き出します。だから電流は電圧より遅れる——これがコイルの正体です。
コンデンサC：充電が先、電圧は後から追いつく
コンデンサは「電気を貯める容器」です。電気を貯める瞬間は電流が大量に流れ込むのに対し、電圧（貯まった量）はゆっくり上がっていきます。
イメージは「水を入れたコップ」。蛇口を開いた瞬間に水（電流）はドバッと出るが、コップの水位（電圧）はゆっくり上がる。だから電流のほうが電圧より先に動く＝電流が進む——これがコンデンサの正体です。
「コイル＝電車」「コンデンサ＝コップ」のイメージを持っておけば、試験中に「あれ？どっちが進むんだっけ？」となっても自分で思い出せます。
【電験三種・理論】R-L-C素子の性質｜抵抗・コイル・コンデンサの交流特性 →

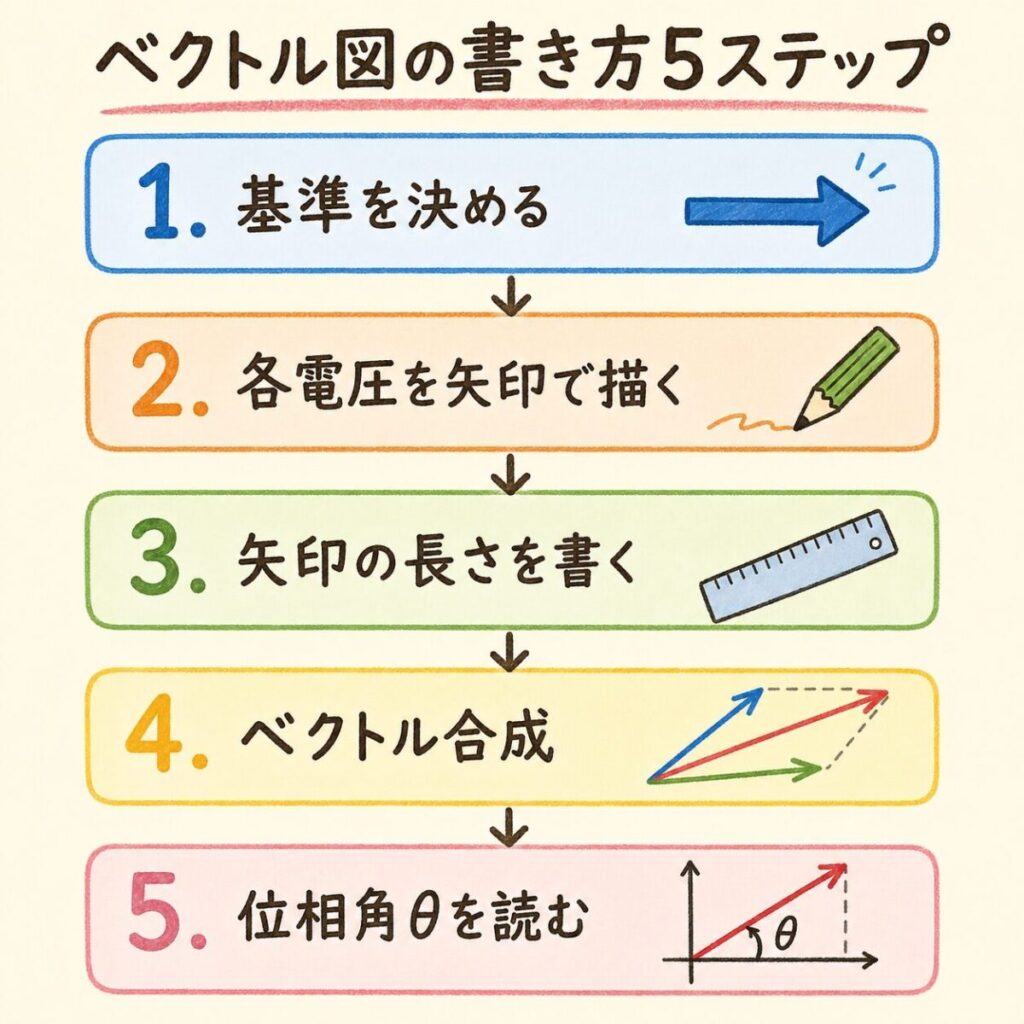

ベクトル図の書き方｜白紙から完成までの5ステップ
それでは実際に、ベクトル図を白紙から書く手順を見ていきます。この5ステップを覚えれば、どんな回路でも書けるようになります。
「基準」を決める。直列回路なら全素子に同じ電流が流れるので、電流 I を基準（右向き矢印）に置く。並列回路なら電圧 V を基準にする。
各素子の電圧を矢印で描く。R は I と同じ向き、L は I より90°進み（上向き）、C は I より90°遅れ（下向き）。
矢印の長さを書く。R両端の電圧 = IR、L両端の電圧 = IXL、C両端の電圧 = IXC。それぞれの大きさを矢印の長さで表現する。
矢印を「足し算」する。電源電圧 V は、各素子の電圧ベクトルを順番につないだもの（始点から終点まで）。これをベクトル合成と呼ぶ。
位相角θを読み取る。電源電圧 V と電流 I のなす角度がそのまま位相角θ。cosθ が力率になる。
直列回路：電流が共通 → 電流Iを基準（右向き）
並列回路：電圧が共通 → 電圧Vを基準（右向き）
この使い分けを間違えると、ベクトル図がぐちゃぐちゃになります。最初に必ず確認してください。

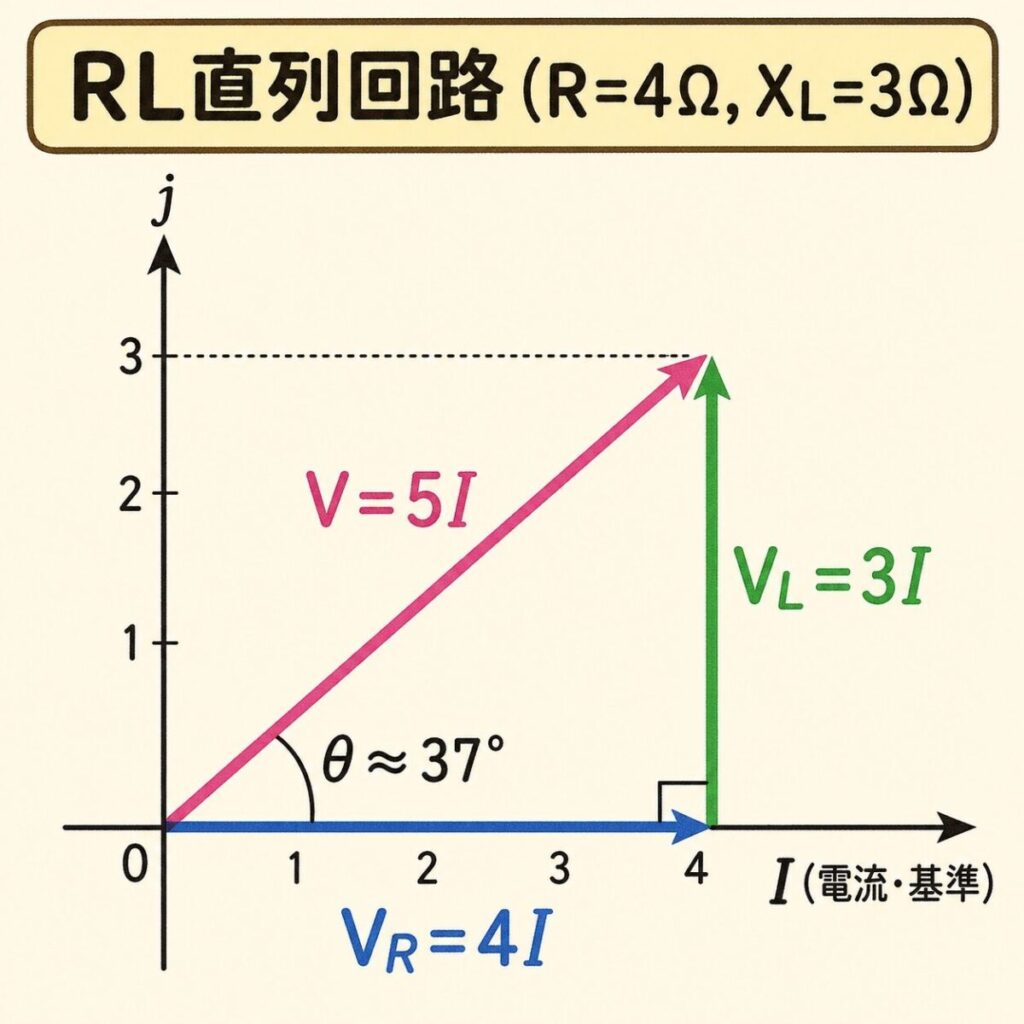

例題①：RL直列回路のベクトル図を書いてみる
ここから実践です。抵抗RとコイルLを直列につないだ回路のベクトル図を、5ステップに沿って書いていきます。
与えられた条件
電源電圧 V を加え、電流 I が流れている直列回路
→ 各素子の電圧と、合成電圧 V のベクトル図を書け
5ステップで書いていく
直列回路なので、電流 I を右向きの基準ベクトルとして描く。
抵抗の電圧 VR は I と同じ向き（右向き）、コイルの電圧 VL は I より90°進み（上向き）。
VR = IR = 4I（右向き）、VL = IXL = 3I（上向き）の長さで描く。
電源電圧 V は VR と VL のベクトル合成。直角三角形になるので三平方の定理で、
V = √(VR² + VL²) = √((4I)² + (3I)²) = 5I
位相角 θ：tanθ = VL/VR = 3/4 → θ ≈ 36.87°
力率 cosθ = VR/V = 4/5 = 0.8
RL直列回路のベクトル図は必ず直角三角形になります。横にVR、縦にVL、斜辺がV。これは「インピーダンス三角形」「電力三角形」とも対応していて、交流回路の最重要パターンです。
ポチップ

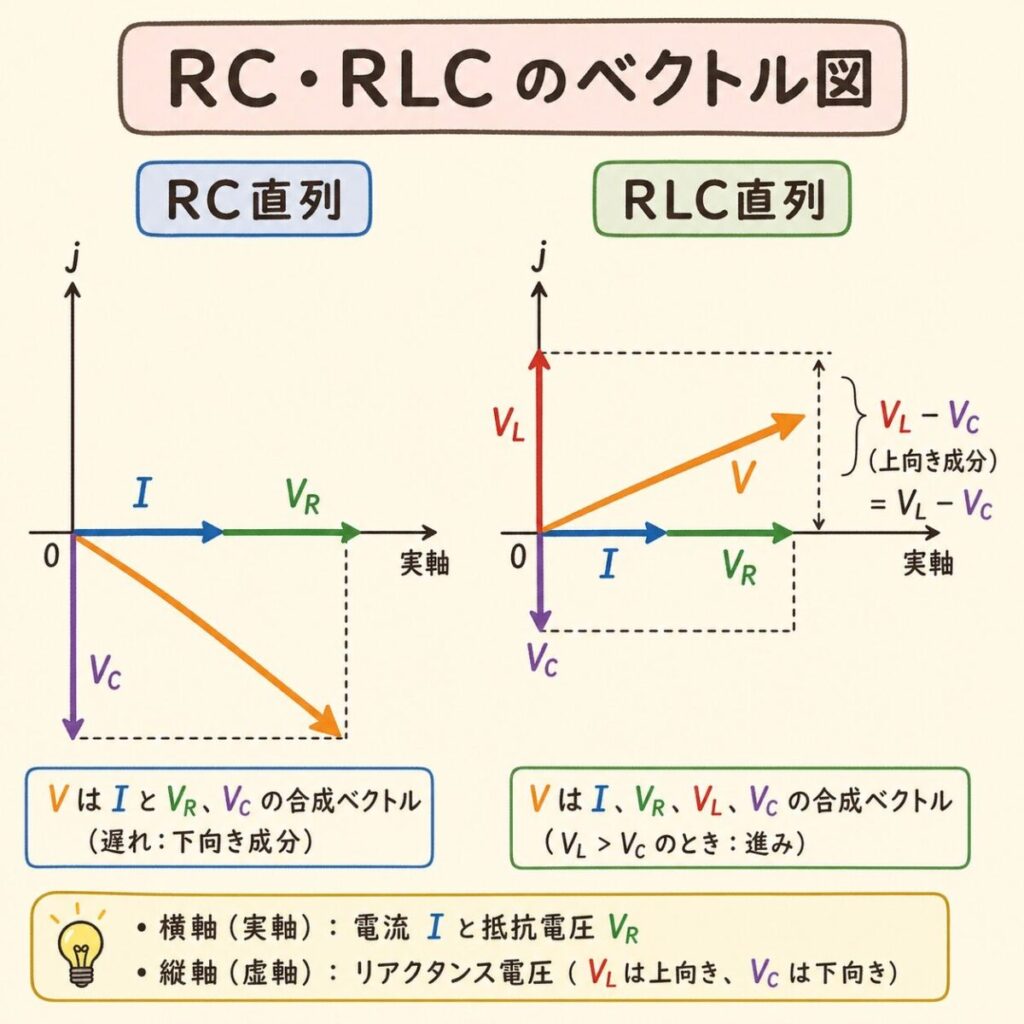

例題②：RC直列・RLC直列のベクトル図
RL直列のパターンを理解できたら、あと2つのパターンも一気に押さえましょう。
RC直列回路：VC は下向き（90°遅れ）
コンデンサの電圧 VC は電流より90°遅れるので、電流 I を右向き基準にしたとき、VC は下向きに描きます。
V = √(VR² + VC²)
電源電圧 V は電流 I よりθだけ遅れる（右下向き）。

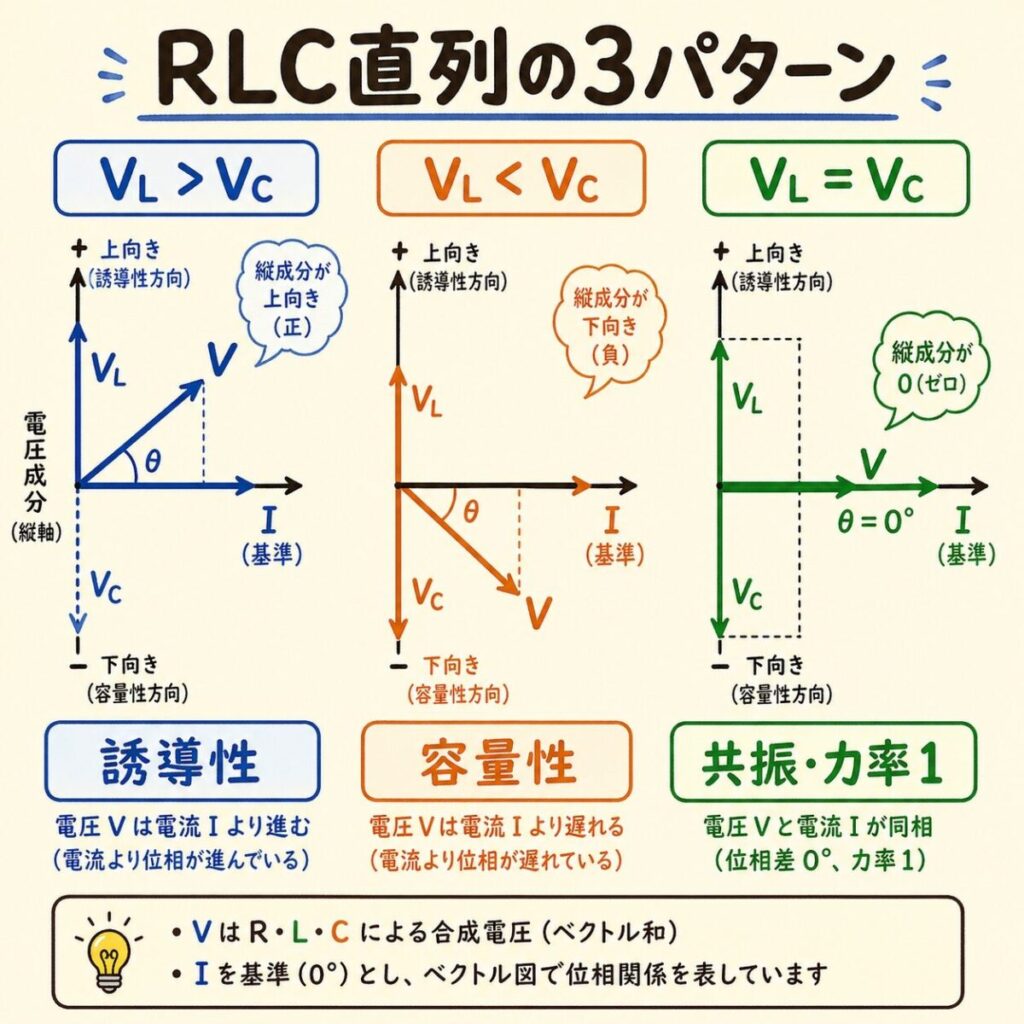

RLC直列回路：VL（上向き）と VC（下向き）が「打ち消し合う」
RLCすべてが直列の場合、コイルの電圧 VL は上向き、コンデンサの電圧 VC は下向き。同じ縦軸上で逆向きなので、お互いを打ち消し合います。
V = √(VR² + (VL − VC)²)
「VL = VC で力率1.0」になる現象を共振といいます。工場のモーター回路で力率改善コンデンサを入れるのは、まさにこの「VL を VC で打ち消す」操作。ベクトル図で見れば一発で意味がわかります。
並列回路のベクトル図｜「電流の合成」で考える
並列回路では、すべての素子に同じ電圧がかかります。だから今度は電圧 V を基準（右向き）にして、電流 I を合成します。
| 素子 | 電流の向き（V基準） | 大きさ |
|---|---|---|
| 抵抗 R | → 同位相（右向き） | IR = V/R |
| コイル L | ↓ 90°遅れ（下向き） | IL = V/XL |
| コンデンサ C | ↑ 90°進み（上向き） | IC = V/XC |
直列回路ではVLが上向き、VCが下向きでした。並列回路ではILが下向き、ICが上向きと逆になります。これは基準を「電圧」に変えたためです。混乱しやすいポイントなので、必ず最初に「直列か並列か」を確認してください。
ベクトル図でよくある3つの間違い
ベクトル図の書き方で初心者が必ず陥る3つの落とし穴を、対処法とセットで紹介します。
間違い①：基準を決めずに描き始める
何も考えずに矢印を描き始めると、図がぐちゃぐちゃになります。必ず最初に「基準は電流か電圧か」を決めて、右向きに描くのが鉄則です。
間違い②：VL と VC の向きを逆にする
直列回路で「VL は上、VC は下」を覚えるべきところを、逆に描くミスが頻発します。「ELI the ICEman」の語呂合わせで必ず確認してください。
間違い③：並列で「直列と同じ向き」に描く
直列の感覚のまま並列回路を描くと、電流の向きを真逆に取り違えます。「直列は電流基準・並列は電圧基準」を呪文のように唱えながら描いてください。
□ 基準は決めたか？（直列＝I、並列＝V）
□ R は基準と同じ向きに描いたか？
□ L と C の向きは合っているか？（語呂合わせで確認）
□ 矢印の長さは大きさに比例しているか？
□ 合成は始点〜終点でつながっているか？
ベクトル図で一発で解ける電験三種の典型問題
ベクトル図が描けるようになると、以下のような問題はすべて「絵を描くだけ」で解けます。
合成電圧 V を求める：三平方の定理で V = √(VR² + (VL−VC)²)
力率 cosθ を求める：cosθ = VR/V（直列）または cosθ = IR/I（並列）
有効電力・無効電力を求める：P = VIcosθ、Q = VIsinθ。これも電力三角形（ベクトル）で表現可能。
共振周波数を求める：VL = VC のときの条件 ωL = 1/(ωC) から f を導出。
まとめ｜ベクトル図は交流回路の「絵の言語」
お疲れ様でした。ベクトル図の基本から書き方、典型問題までを一通り見てきました。最後に、今日覚えて帰ってほしいポイントを3つにまとめます。
- ベクトル図は「電圧と電流の関係を矢印で描いた地図」。長さ＝大きさ、向き＝位相。
- R・L・Cは「ELI the ICEman」で覚える。L は遅れる、C は進む。
- 書き方は5ステップ。「基準を決める→各電圧を描く→長さ→合成→位相角」の順で迷わない。
ベクトル図は、交流回路の問題を解くための最強の武器です。式で混乱したら、まず絵を描く。これだけで電験三種「理論」の交流分野は得点源に変わります。
