設計レビュー会議で、若手の電気設計者が「ここはGNDを分離しないとノイズが乗ります」と発言。周りの全員が頷いている中、あなただけが「GNDって何？」と心の中で焦った経験はありませんか？
機械工学科卒で品質保証部に配属されて4年目。「電気は高校物理止まり」のまま、客先監査で「御社の絶縁設計の根拠は？」と聞かれて冷や汗をかいた。今さら「電圧って何ですか」なんて先輩には聞けない…。
😣 こんな悩みを抱えていませんか？- 電気設計者の話が半分しか理解できず、議事録を取るふりをしている
- 「ボルト」「アンペア」「ワット」の違いを後輩に聞かれて答えに詰まった
- 客先監査で電気的な質問が来ると、佐藤先輩に丸投げしてしまう
- 電験三種を受けたいが、何から勉強すればいいかわからない
- 電気の正体を「水道」のたとえで5分で理解できる
- 電気の基礎を学ぶ正しい順番（7ステップのロードマップ）
- 家のコンセントから工場の三相動力までの全体像
- このロードマップ通りに読めば、電気設計者の会話に「ついていける」レベルになる
目次

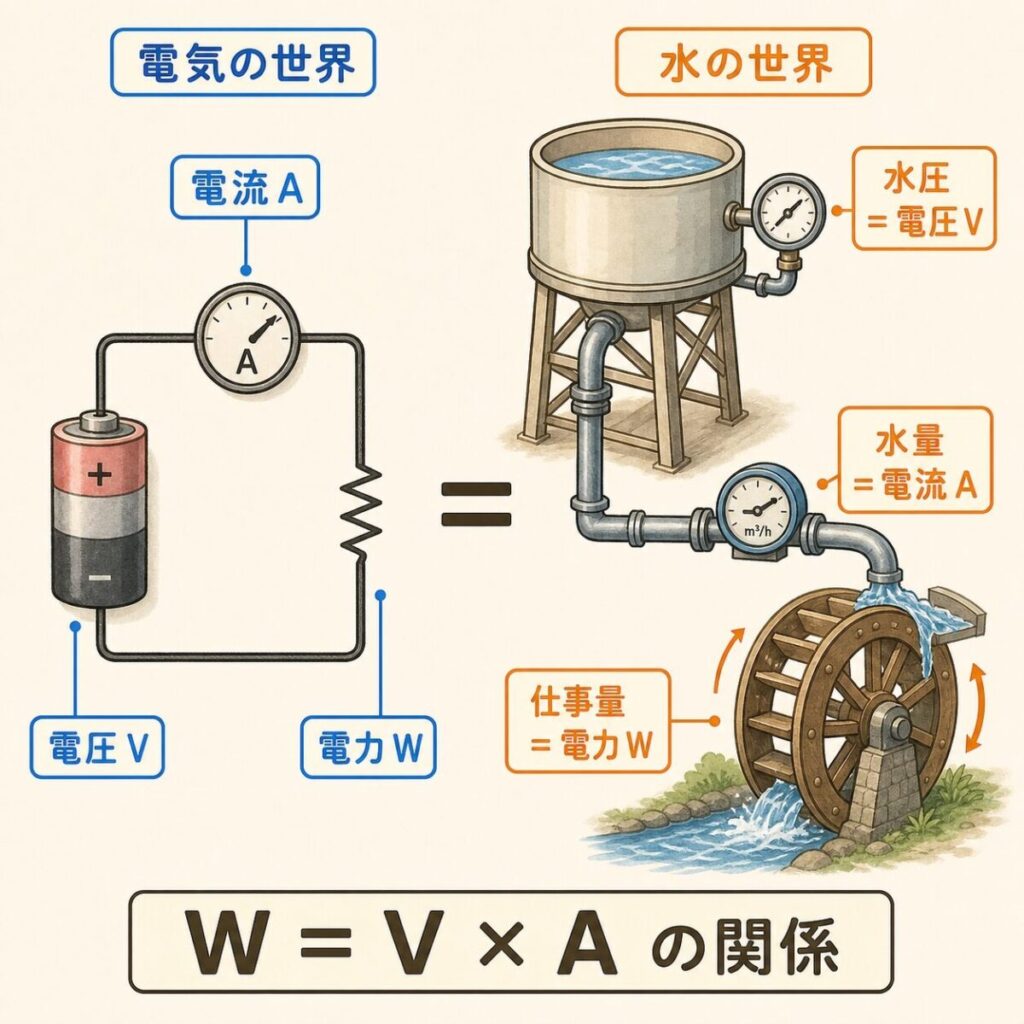

結論：電気のキホンは「水道管」のたとえで9割わかります
最初に結論を言います。電気の基礎は、すべて「水道管」のたとえで理解できます。これさえ押さえれば、電気設計者との会話で「ついていけない」状態は卒業できます。
- 電圧（V）＝水圧（押し出す力）
- 電流（A）＝水量（流れる量）
- 抵抗（Ω）＝パイプの細さ（流れにくさ）
- 電力（W）＝水車を回す仕事量（V×A）
この対応関係を頭に叩き込んでおけば、後で出てくる「オームの法則」も「電力計算」も、すべて水道管のイメージで一発理解できます。これから紹介する7ステップは、すべてこの「水道管モデル」を軸に組み立てています。
私も機械工学科卒で品質保証に配属された当初、電気は完全にお手上げでした。でも「電圧＝水圧」のたとえに出会ってから、設計レビューで電気設計者の話が「あ、要するに水量を絞るって話か」と翻訳できるようになりました。最初の1週間でこのロードマップを通読するだけで、確実に世界が変わります。

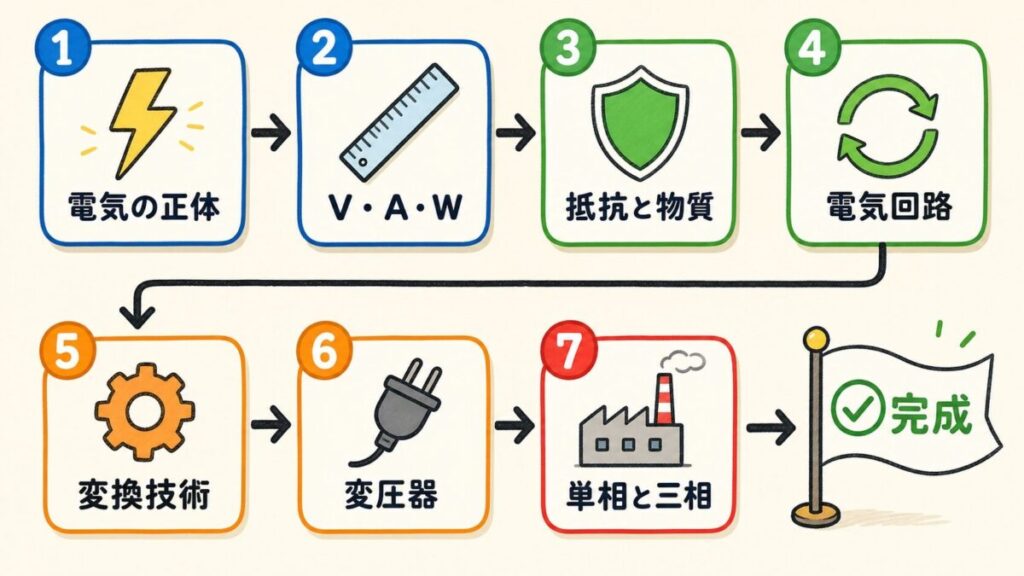

電気のキホン7ステップ｜全体ロードマップ
これから紹介する7ステップは、「電気の正体」→「使える形に変える技術」という流れで設計しています。各ステップの目安時間は5〜10分。全部通読しても1時間ちょっとで電気の全体像が掴めます。
電気の正体を知る｜電子・電流・エネルギーって何？
3つの単位を覚える｜ボルト・アンペア・ワットの違い
抵抗と物質の性質｜なぜ金属は通し、ゴムは通さない？
電気回路の基本｜「ぐるっと一周の道」と電位差
変換技術の全体像｜AC/DC・整流・変圧・インバータ
変圧器とACアダプター｜6600Vを100Vに落とす魔法
単相と三相の違い｜家庭と工場で何が違うのか
STEP 1〜2：電気の正体と「3つの単位」をマスターする
STEP 1：電気とは「電子の流れ」である
電気の正体は「電子（マイナスの粒）の流れ」です。これだけ覚えれば十分です。
ただし、ここで一つ罠があります。「電流の向き」と「電子の動く向き」は逆です。なぜなら、電気が発見された時代に「プラスからマイナスに流れる」と決めてしまったから。後から「実は動いているのは電子（マイナス）だった」とわかったのですが、世界中の教科書を書き直すのは大変なので、そのままになっています。
図面で「電流の矢印」が出てきたら、それは「プラスからマイナスへの向き」です。実際の電子はその逆方向に動いています。電気設計者と話すときは「電流の向き」で話を合わせれば問題ありません。
STEP 2：ボルト・アンペア・ワットの違い
ここが電気のキホンの最重要ポイントです。3つの単位を「水道」で対応させて覚えてください。
| 単位 | 読み方 | 水道のたとえ | 意味 |
|---|---|---|---|
| V | ボルト | 水圧 | 電気を押し出す力 |
| A | アンペア | 水量 | 流れる電気の量 |
| W | ワット | 水車の仕事量 | 電気がする仕事（V×A） |

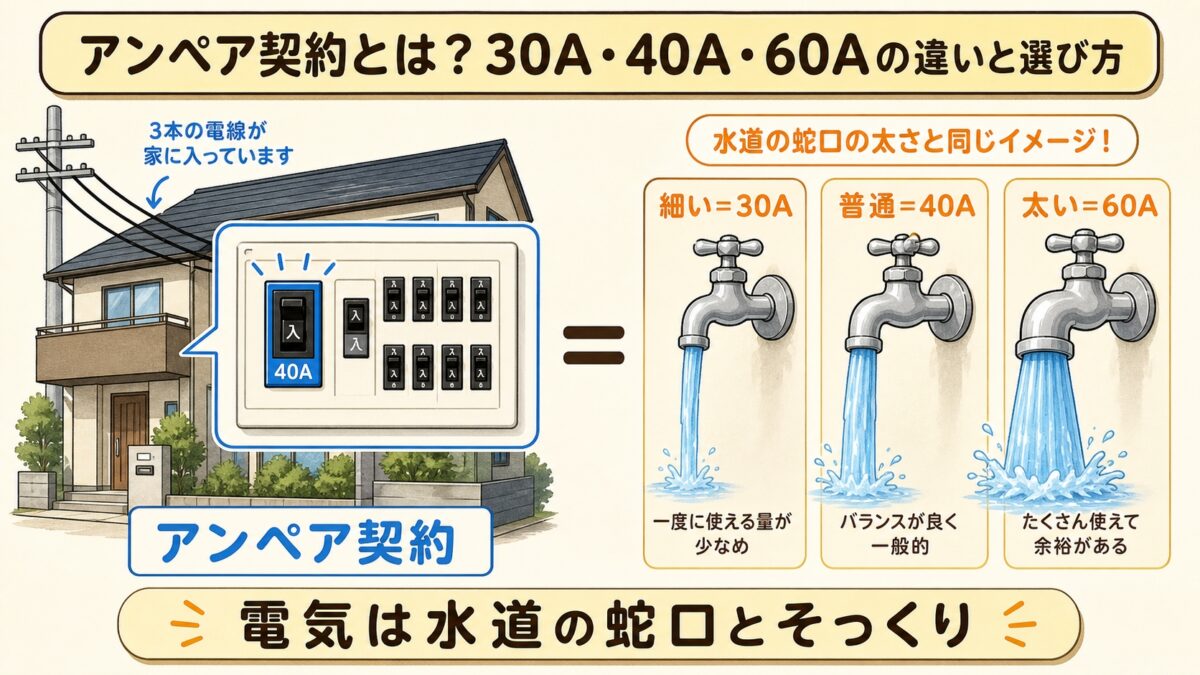

公式は「W = V × A」。これだけ覚えてください。たとえばドライヤー（1200W）を100Vのコンセントで使うと、流れる電流は12A。これがブレーカーの容量を決めるベースになります。
ボルト(V)・アンペア(A)・ワット(W)の違い｜電気の3つの単位を「水道」で一発理解 →
STEP 3〜4：抵抗の正体と「電気回路」の仕組み
STEP 3：抵抗とは「道の狭さ」である
電気抵抗（単位：Ω＝オーム）とは、「電気の流れにくさ」のこと。水道管でいえば「パイプの細さ」です。同じ水圧（電圧）をかけても、パイプが細い（抵抗が大きい）と水量（電流）は減ります。

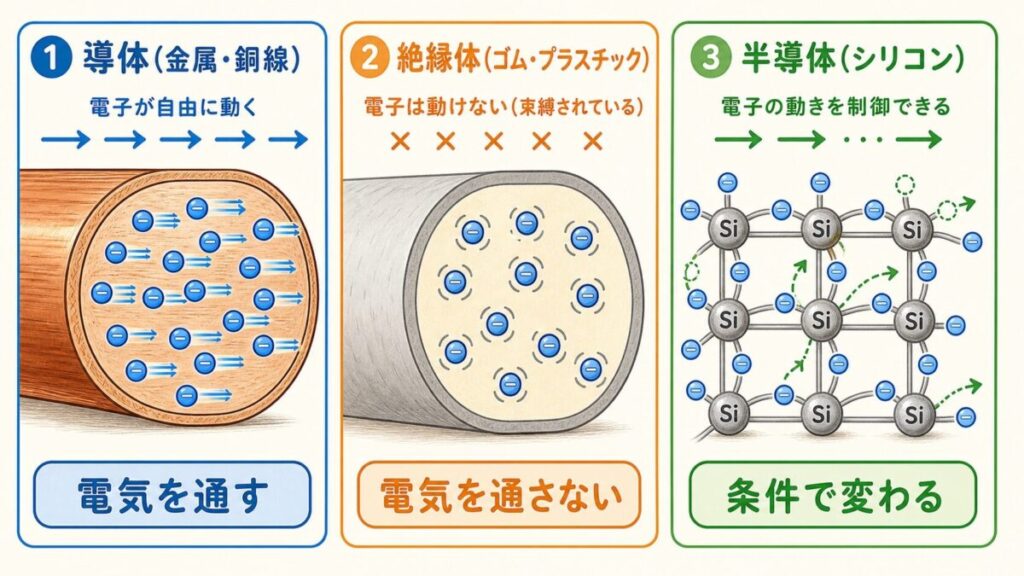

そして、物質によって電気の通しやすさは大きく違います。これが「導体」「絶縁体」「半導体」の3つの分類です。
導体
電気をよく通す（金属、銅線など）
絶縁体
電気を通さない（ゴム、プラスチック、ガラス）
半導体
条件で性質が変わる（シリコンなど）
この「半導体」が、現代の電子機器（スマホ、PC、自動車のECU）すべてを支えています。製造業エンジニアなら絶対に押さえておきたい概念です。
電気抵抗とは何か？｜「道の狭さ」で理解する抵抗の正体 →
抵抗値Ωとは？｜「電気の流れにくさ」を数値化すると何が嬉しいのか →
導体・絶縁体・半導体の違い｜なぜ金属は電気を通し、ゴムは通さないのか？ →

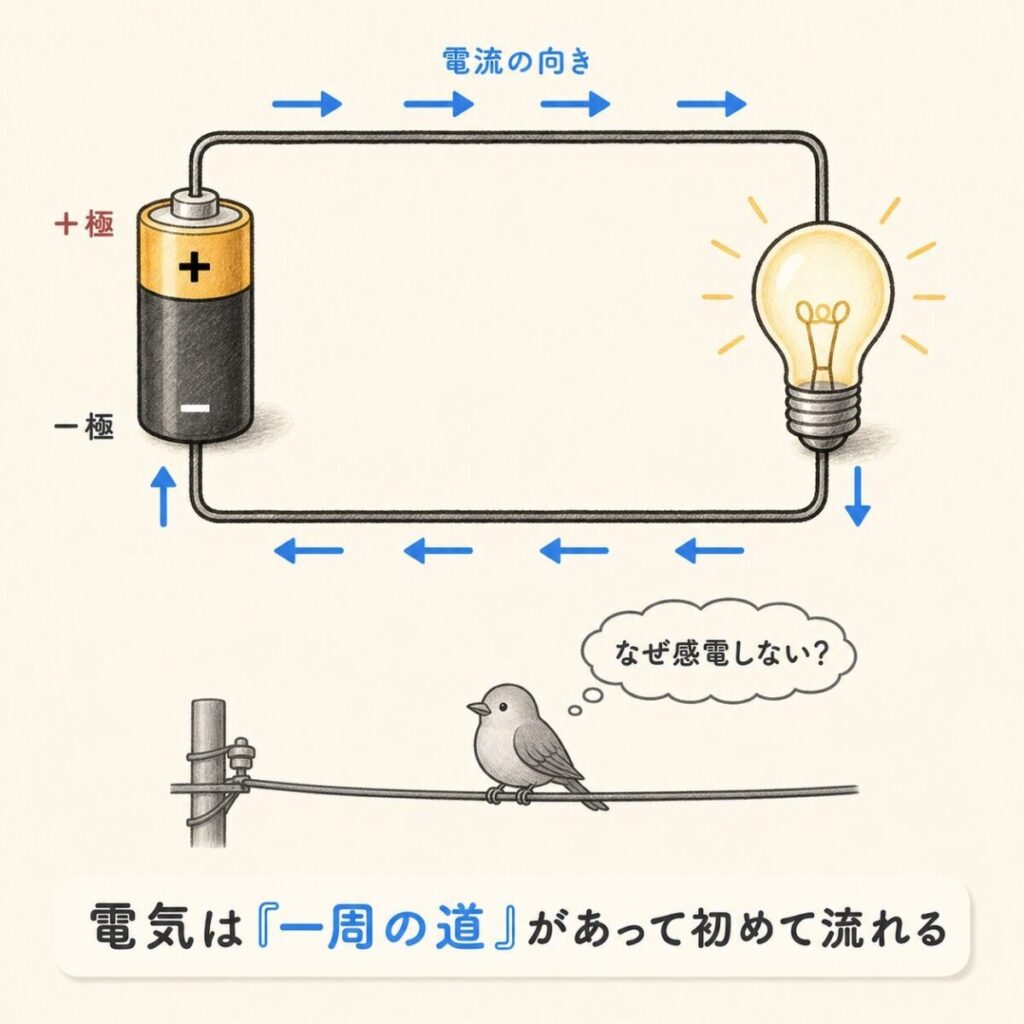

STEP 4：電気回路は「ぐるっと一周の道」
電気は「ぐるっと一周の道（閉回路）」がないと流れません。電池の＋極から出て、電線を通って、−極に戻ってくる。この「一周」がないと、いくら電圧をかけても電流は流れません。
「電線に止まった鳥はなぜ感電しないのか？」という有名な問いの答えも、ここにあります。鳥は電線一本しか触っていないので「一周の道」ができておらず、電位差（押し出す力）がないから電流が流れないのです。

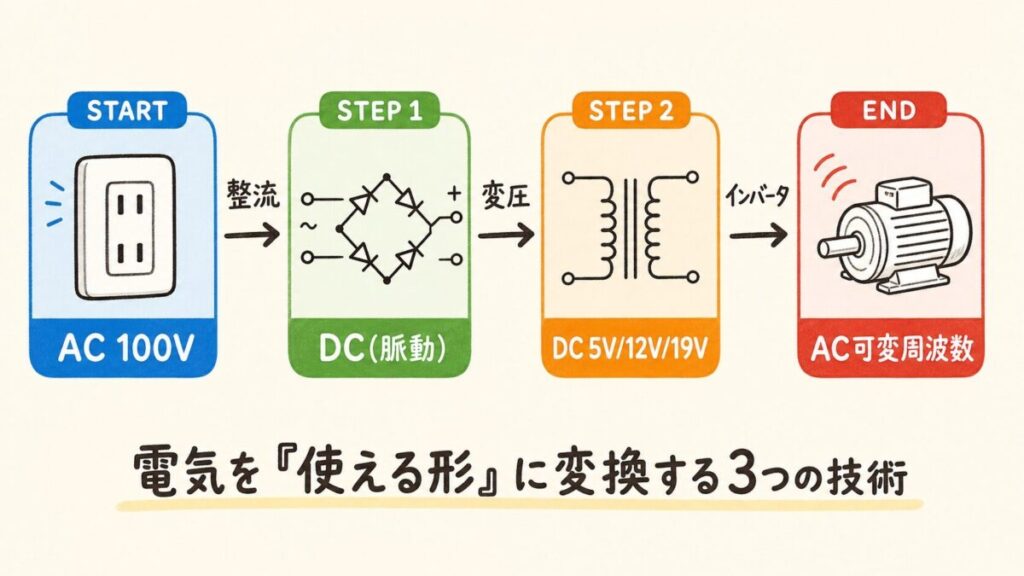

STEP 5：電気を「使える形に変える」3つの技術
ここから少し実務寄りになります。発電所で作られた電気は、そのままではスマホもエアコンも動かせません。「使える形に変換する技術」が必要です。これは大きく3つに分けられます。
に変換
大きさを変える
に変換
たとえば、コンセントから取り出したAC100V（交流）を、ノートPCの中で動くDC（直流）に変換する。これは「整流」の仕事です。逆に、太陽光パネルで作ったDC電気を家電で使えるACに戻すのは「インバータ」の仕事。エアコンの「インバータ運転」も、この技術を応用しています。
客先監査で「御社のAC/DC変換の絶縁仕様は？」と聞かれたら、それは「整流回路」の話です。「変換技術の全体像」を頭に入れておけば、専門用語が出てきても会話の文脈を見失わずに済みます。
電気を使える形に変換する技術の全体像｜整流・変圧・インバータを5分で理解 →
なぜコンセントの電気はそのまま使えないのか？｜AC100Vから機器が動くDCになるまでの全体像 →
なぜDC-DC変換にスイッチングを使うのか？｜「高速ON/OFF」で電圧を変える不思議な仕組み →

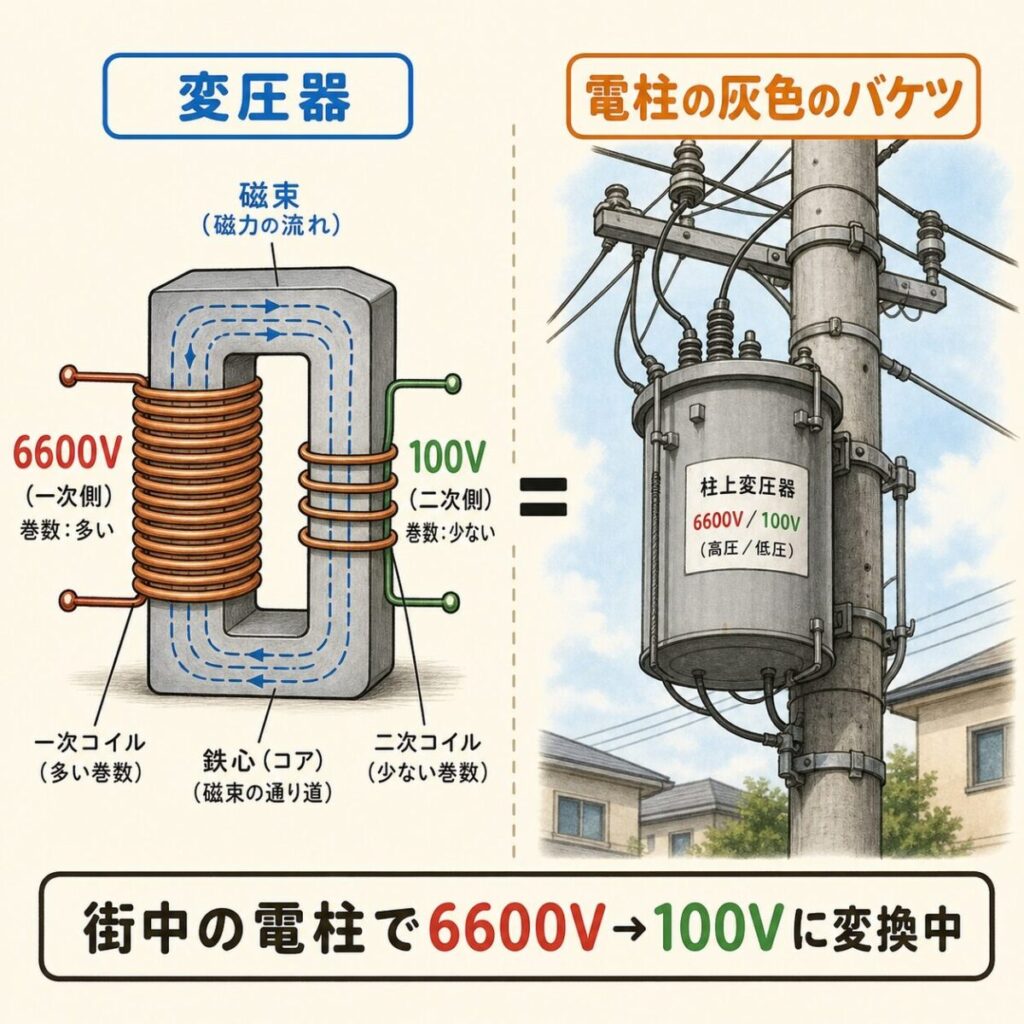

STEP 6：変圧器とACアダプター｜「電圧を変える」魔法
発電所から送られてくる電気は数十万ボルト。でもコンセントは100V。家電を動かすDCはさらに低く、ノートPCなら19V、スマホなら5V。この「電圧の階段」を作っているのが変圧器（トランス）です。
電柱の上に乗っている灰色のバケツ型の機器。あれが「柱上変圧器」で、6600Vを100V/200Vに落として家庭に届けています。ノートPCのACアダプターも、原理は同じ。中身は超小型の変電所です。
2つのコイルを近づけて、片方に交流電流を流すと、もう片方にも電気が誘導される。コイルの巻数比を変えることで、電圧を自由に変えられる。これが変圧器の原理です。
ここで重要なのは、変圧は交流（AC）でないとできないということ。だから家庭のコンセントは交流なのです（直流だと電圧を変えるのが難しい）。これが「なぜ世界中のコンセントが交流なのか」の答えです。
変圧器（トランス）はなぜ電圧を変えられる？｜電磁誘導で6600Vを100Vに落とす魔法 →
電柱の上の灰色のバケツの正体｜柱上変圧器がなぜ街中に必要なのか →
ACアダプターの中身｜あの「黒い箱」の正体は超小型の変電所だった →

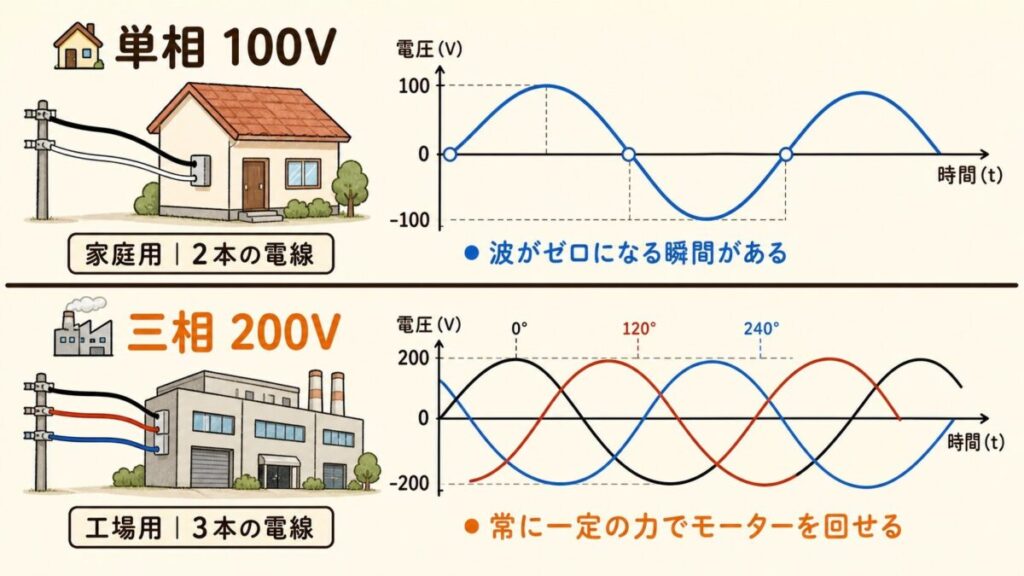

STEP 7：単相と三相｜家庭と工場で何が違うのか
最後のステップです。家のコンセントは「単相100V」、工場の動力は「三相200V」。この違いがわかれば、電気のキホンは卒業です。
単相（家庭用）
- 電線2本（行きと帰り）
- 100V or 200V
- 照明・家電・エアコン向き
- 太いモーターは回せない
三相（工場用）
- 電線3本（120°ずつズレた波）
- 200V or 400V
- 大型モーター・コンプレッサー向き
- 効率が良く、動力源として最適
製造業の現場では、生産設備の多くが三相200Vです。プレス機、溶接機、コンプレッサー、産業用ロボット…。なぜ三相かというと、「常に一定の力でモーターを回せる」から。単相だと波が0になる瞬間があって力が抜けるのですが、三相なら3つの波が補い合うので、滑らかに回り続けます。
客先監査で「御社の生産設備の電源仕様は？」と聞かれたとき、「三相200V、50Hz」とサラッと答えられるだけで信頼度が上がります。逆に「単相と三相、どちらですか？」と聞き返してしまうと、品質保証の力量を疑われます。ここは確実に押さえておきましょう。
単相と三相の違い｜「家のコンセント」と「工場の電気」はなぜ違う？初心者が5分でわかる電気の送り方 →
番外編：実務で「あれ？」と思ったときに読む記事
7ステップを終えたら、次は「実務でよく出てくる疑問」を1つずつ潰していきましょう。下記は、品質保証や生産技術の現場で「これって何だっけ？」となりやすいトピックの記事です。
| こんなときに読む | 記事タイトル |
|---|---|
| アース線の意味を理解したい | アース線はなぜ必要？ |
| 100Vと200Vの違いを知りたい | 100Vと200Vの違い |
| 関東と関西の電気の違い | 50Hzと60Hzの違い |
| 漏電・ブレーカー落ちの仕組み | 漏電とは何か / ブレーカーが落ちる理由 |
| 感電のメカニズムを知りたい | 感電はなぜ起きる？ |
| 電気代の計算方法 | 電気代の計算方法 |
| タコ足配線の危険性 | タコ足配線はなぜ危険？ |

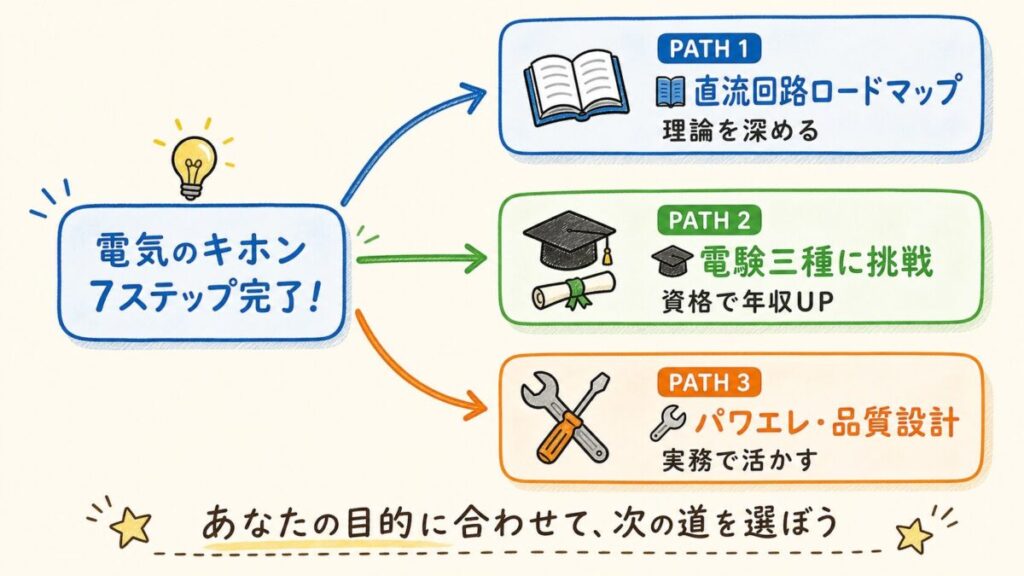

電気のキホンを終えたら、次に進むべき道
この7ステップを終えると、「電気設計者の話に半分以上ついていける」レベルになります。ここから先は、目的別に進む道が分かれます。
→ 電験三種にチャレンジ。年収アップ・転職・独立への最強パスポートです。
→ 直流回路ロードマップから始めて、オームの法則を「水道管」で完全マスター。
→ パワエレ設計や品質管理の専門記事へ。設計レビューで発言できるようになります。
電気のキホン入門｜全8ステップの全体像
電気の基礎は、以下の8ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。「水道管」のたとえを軸に、電子の正体から電気回路の全体像までを体系的に学べます。
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
まとめ：電気のキホンは「水道管」で全部つながる
- 電気の正体は「電子の流れ」。ただし電流の向きは電子の動きと逆
- 電圧（V）＝水圧、電流（A）＝水量、電力（W）＝V×A
- 抵抗は「道の狭さ」。物質によって導体・絶縁体・半導体に分かれる
- 電気回路は「ぐるっと一周の道」がないと流れない
- 使える形に変える3技術：整流・変圧・インバータ
- 変圧器は電磁誘導の原理。ACアダプターは超小型の変電所
- 家庭は単相100V、工場は三相200V。三相は「滑らかにモーターを回せる」
この7ステップさえ押さえておけば、設計レビューで電気設計者の話に「ついていけない」状態は卒業できます。客先監査で電気の質問が来ても、文脈を見失わずに対応できるようになります。
次は、ご自身の目的に合わせて、下のロードマップから進んでみてください。
