静電遮蔽(静電シールド)とは?静電平衡で導体内部の電界がゼロになる理由を図解

静電遮蔽(静電シールド)とは何か。導体内部の電界がゼロになる理由

※本記事にはプロモーション(広告)が含まれています。

静電平衡とは、導体の中の自由電子の移動が止まって落ち着いた状態のことで、このとき導体の内部の電界は0になります。静電遮蔽(静電シールド)は、この性質を使って、導体で囲んだ空間に外の電界を入れないことです。

言葉意味くわしい節
静電誘導外の電界で、導体の表面に−と+の電荷が分かれて現れること静電平衡とは
静電平衡電荷の移動が止まった状態。内部の電界は0、電荷は表面だけ、導体全体が同じ電位静電平衡とは
静電遮蔽導体で囲んだ空間に、外の電界が入らないこと静電遮蔽とは

下の4コマは、外から電界がかかってから静電平衡になるまでの順番です。電子が動いて表面に電荷が並び、その電荷の電界が外の電界を打ち消したところで動きが止まります。

静電平衡になるまでの4コマの図。外から電界E0がかかると導体の自由電子が逆向きに動き、表面に−と+が並んで逆向きの電界をつくり、導体内部の電界が0になる

知りたいことに合わせて、次の節へどうぞ。

電験三種の理論を受けた立場から見ると、静電遮蔽の正誤問題は「内部の電界は0」を知っているかより、それを言い換えた誤りの選択肢に気づけるかで差がつきます。令和5年度上期 問2も、「導体内部の電界は導体表面の電界に等しい」という言い換えが誤りでした。そこで、よくある誤解を1つの表にまとめました。

SERIES|全8回 + 番外編 📘 静電気マスターシリーズ
静電気を「捨て分野」から「得点源」に変える全12記事
クーロンの法則 → コンデンサ → 誘電体・静電遮蔽まで体系学習
進捗 8 / 8 🎉 完走!
📖 本編(全8回)
  1. 01静電気とクーロンの法則
  2. 02電界と電位
  3. 03ガウスの法則
  4. 04コンデンサの静電容量
  5. 05コンデンサの直列・並列接続
  6. 06静電エネルギー
  7. 07誘電体とは?
  8. 08静電遮蔽|導体内部の電界がゼロになる理由 🎉 GOAL
🎉 静電気マスター完走おめでとうございます
次は「磁気」へ。静電気と対になる分野で、得点源をもう1つ増やしましょう。

静電平衡とは|導体内部の電界が0になる理由

静電平衡とは、導体の中の電荷の移動が止まった状態のことです。このとき導体の内部の電界は0になり、電荷は表面だけにあり、導体全体が同じ電位になります。理由を順に見ていきます。

静電平衡状態にある導体の内部では
電界 E = 0

「静電平衡状態」とは、電荷の移動が完全に止まって安定した状態のことです。要は「落ち着いた状態の導体」のことだと思ってください。

なぜ導体内部の電界はゼロなのか?|背理法で証明

導体内部の電界が0になる理由は、背理法(もしゼロでなかったら?)で証明できます。

仮定

もし導体内部に電界 E ≠ 0 が存在したと仮定する

すると…

導体内部には自由電子が大量にある。電界があれば、自由電子は力 F = eE を受けて移動してしまう

その結果…

電子の移動によって電荷が再配置され、元の電界を打ち消す方向に新しい電界が生まれる

結論

この打ち消しは、内部の電界が完全にゼロになるまで続く。電界がゼロにならない限り電子は移動し続けるから。
→ 矛盾!静電平衡状態(電荷が動いていない状態)と矛盾する。
→ ∴ 導体内部の電界は E = 0 でなければならない

☕ 工場のたとえ話

生産ラインで「傾き」(電界)があると、ボール(自由電子)は必ず転がります。ボールの移動が止まった(静電平衡)ということは、ラインが完全に水平(電界ゼロ)になったことを意味します。傾きが残っているのにボールが止まっている、なんてことは物理的にあり得ない。だから導体内部の電界はゼロなのです。

導体の3つの性質(静電平衡時)

「内部電界=ゼロ」から、自動的に以下の3つの性質が導けます。

性質 理由
① 内部の電界 = 0 上の証明のとおり
② 電荷はすべて表面に分布 内部に電荷があれば電界が生じてしまう → 矛盾 → ∴ 内部に電荷はない
③ 導体全体が等電位 E = 0 なら電位差もゼロ → 内部も表面もすべて同じ電位
💡 試験での出題ポイント
この3つの性質は、正誤問題で頻繁に問われます。特に②「電荷は表面のみ」と③「導体は等電位」は選択肢の正誤判定に直結するので、理由とセットで覚えてください。

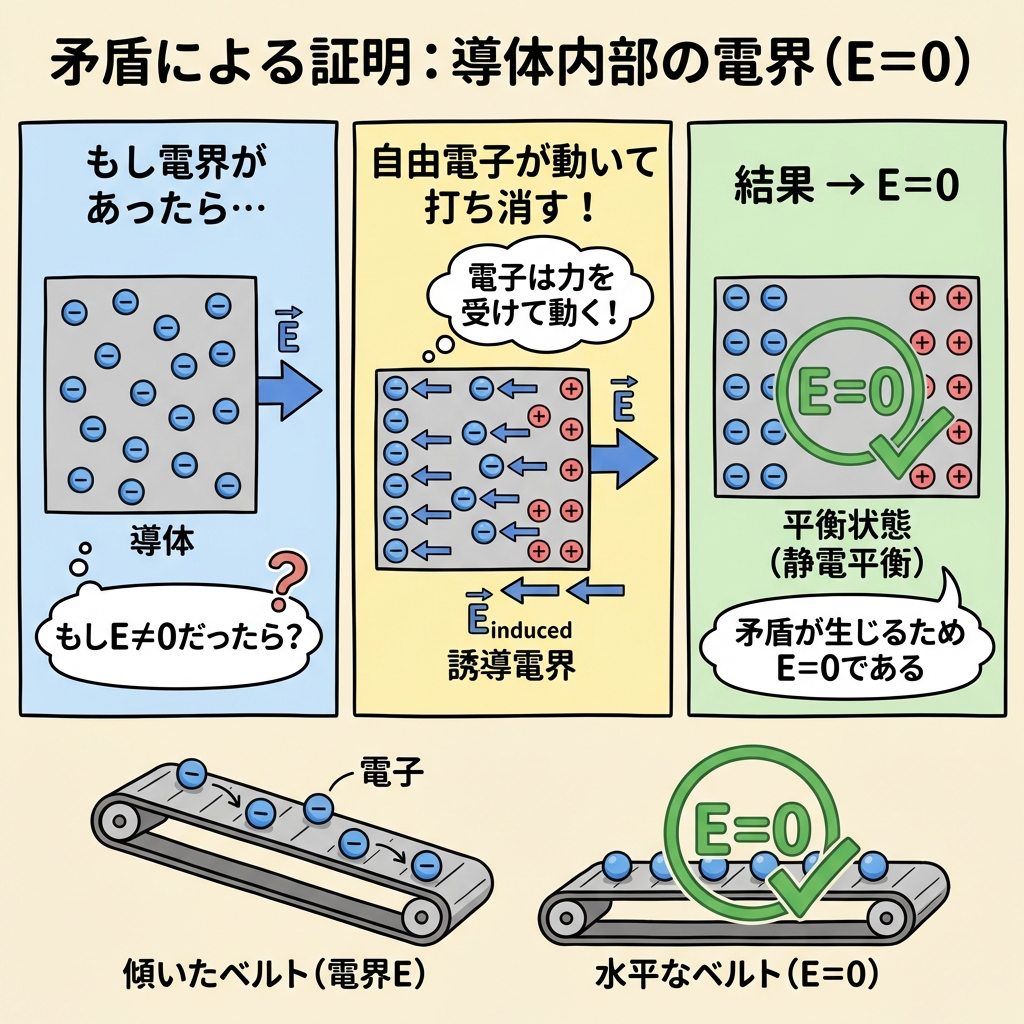

導体内部の電界がゼロになることを矛盾で示す図。電界があれば自由電子が動いて打ち消し、静電平衡でE=0
静電平衡では導体内部の電界がゼロになる理由
おすすめの本

「静電遮蔽(静電シールド)」を試験の得点につなげるなら、前後の単元とあわせて教科書で押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「理論」の教科書と問題集が1冊になった本です。

静電遮蔽(静電シールド)とは|導体で囲むと中の電界が0になる

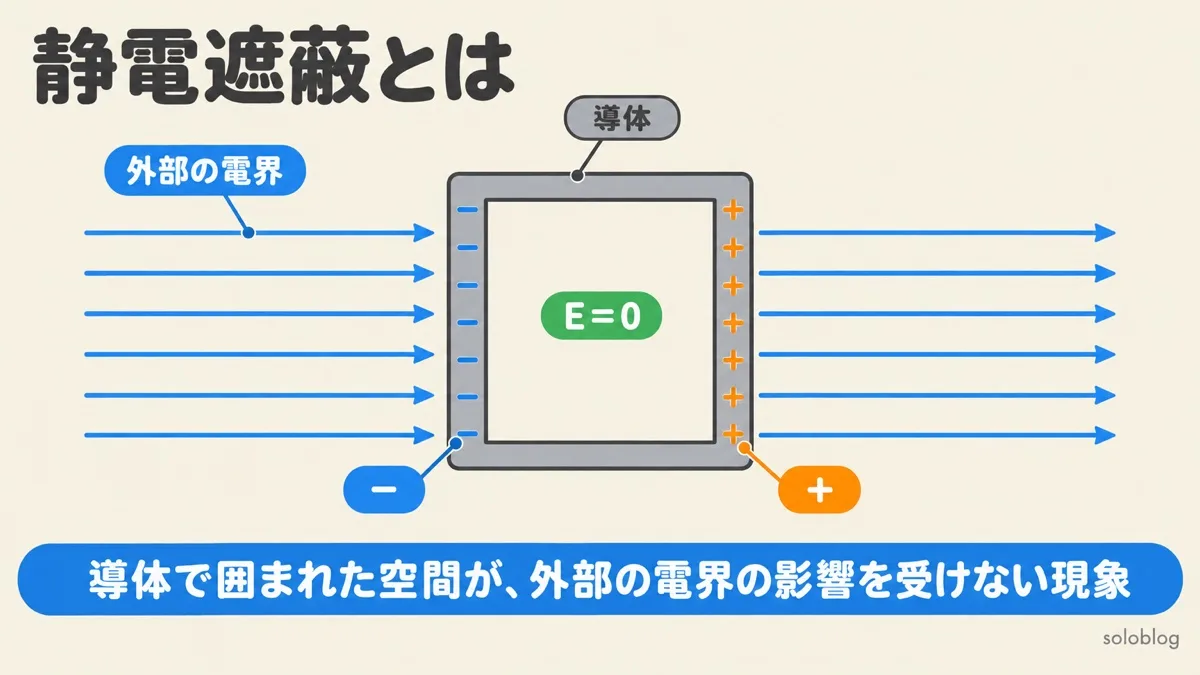

静電遮蔽の図。外部の電界の中に置いた導体の箱の表面に静電誘導でマイナスとプラスの電荷が現れ、内部の電界がゼロ(E=0)になる
静電遮蔽:導体の中は電界ゼロ

静電遮蔽の定義

📐 定義

静電遮蔽(せいでんしゃへい)とは、導体で囲われた空間が外部の電界の影響を受けない現象のこと。
英語では Electrostatic Shielding(静電シールド)と呼ぶ。

イメージは、城壁(導体)で囲まれた城の中(内部空間)は、外の戦場(外部電界)の影響を受けない、ということです。

なぜ遮蔽されるのか?|3ステップで理解

⚡
STEP 1
外部に電界Eをかける
→
🔄
STEP 2
導体表面で静電誘導
(電荷が再配置)
→
🛡️
STEP 3
導体内部の電界が
完全にゼロになる

STEP 2の「静電誘導」がカギです。外部から電界がかかると、導体内の自由電子が移動して、表面に+と-の電荷が分かれて現れます。この表面電荷が作る電界が、外部電界をちょうど打ち消して、内部の電界をゼロにするのです。

☕ 城壁のたとえ話

外から弓矢(電界)が飛んできても、城壁(導体)の兵士(自由電子)が全ての矢を受け止めてくれる。城壁の内側にいる人(内部空間)には、矢は1本も届かない。

しかも、この城壁は自動防御。弓矢が来る方向に応じて、兵士が勝手に最適な位置に再配置される。だから、どんな方向から攻撃されても必ず防御できるのです。

ガウスの法則でも確認できる

ガウスの法則でも確認しましょう。導体内部にガウス面を設定すると——

導体内部にガウス面を置く

→ ガウス面内の電荷 Q = 0(電荷は表面にしか存在しない)

→ ガウスの法則 ∮E·dS = Q/ε₀ = 0

→ ∴ E = 0(導体内部の電界はゼロ)

💡 背理法とガウスの法則は「同じこと」を別の角度から言っている
背理法 → 「電界があれば電子が動く → 矛盾 → ∴ E=0」(理屈で証明)
ガウスの法則 → 「内部に電荷がない → ∮E·dS=0 → ∴ E=0」(数式で証明)
どちらの説明でもOKです。試験では結論「E=0」を使えれば十分です。

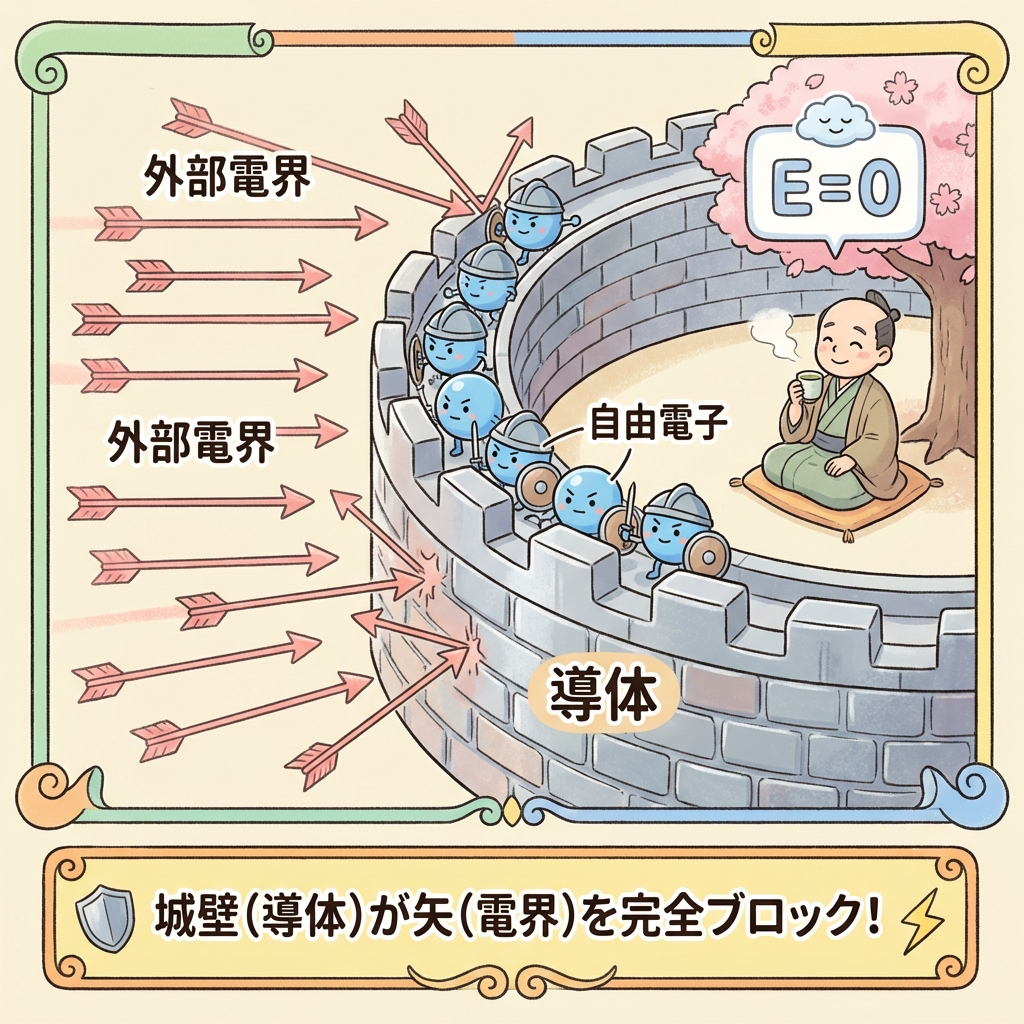

静電遮蔽を城壁にたとえた図。導体(城壁)の自由電子が外部電界(矢)を防ぎ、内部はE=0
静電遮蔽を城壁にたとえると:内部の電界はE=0

身近な静電遮蔽|車・電子レンジ・同軸ケーブル

「静電遮蔽」は教科書の中だけの話ではありません。実は日常生活や仕事の現場で大活躍しています。

身近な例 導体(城壁) 遮蔽しているもの
⚡ 雷の中の車 車のボディ(金属) 雷の強電界 → 車内は安全
📡 電子レンジの扉 金属メッシュ マイクロ波 → 外に漏れない
🔌 同軸ケーブル 外部導体(シールド) 外部ノイズ → 信号線を保護
🏭 EMCシールド室 金属壁で囲んだ部屋 外部電磁波 → 精密測定を保護
🔧 現場の話
EMC試験を行うシールドルームは、金属の壁で部屋を囲んで外部の電磁波を遮り、製品から出るノイズだけを正確に測定する設備です。静電遮蔽と同じ「導体で囲む」考え方を、電界だけでなく電磁波まで広げたもの(電磁遮蔽)です。電子レンジの扉の金属メッシュも、マイクロ波という電磁波を閉じ込める電磁遮蔽の例です。
💡 試験での出題ポイント
「導体で囲まれた空間には外部の電界が入らない」(静電遮へい)は、令和5年度上期 問2の解説でも扱われた考え方です。金属のボディで囲まれた車の中が雷に対して比較的安全なのも、導体で囲む(ファラデーケージ)という同じ考え方で説明されます。

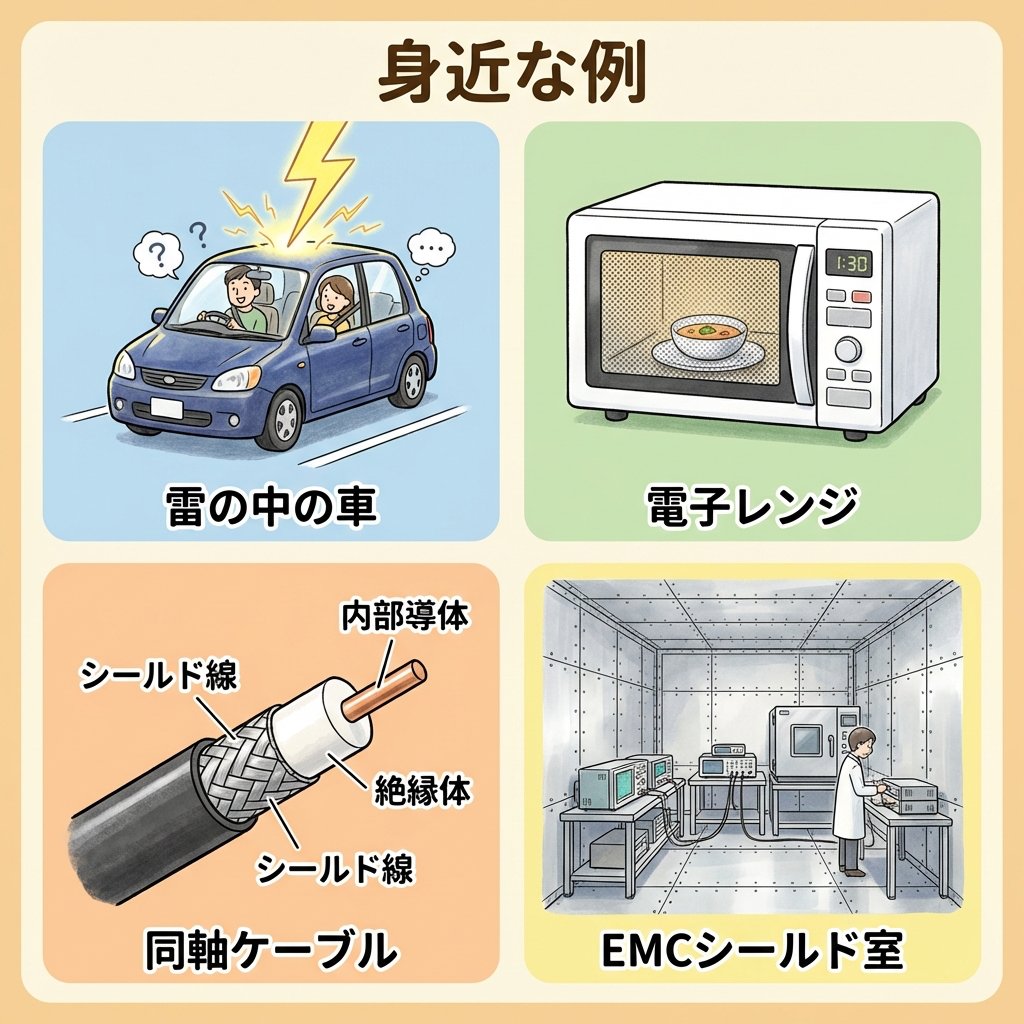

静電遮蔽の身近な例の図。雷の中の車、電子レンジ、同軸ケーブル、EMCシールド室
静電遮蔽の身近な例:車・電子レンジ・同軸ケーブル
おすすめの本

電気回路の基本があいまいなときは、入門書で土台を固めておくと理解が進みます。電気回路の基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

¥2,156 (2026/03/03 08:14時点 | Amazon調べ)
\楽天ポイント4倍セール!/
楽天市場

導体球殻の問題|内面と外面の電荷と電界の分布

静電遮蔽の計算問題で最も頻出なのが「導体球殻」の問題です。ここからが試験の得点に直結する部分です。

設定:中心に点電荷+Q、その周りに導体球殻

典型的な問題設定はこうです。

【設定】

中心に点電荷 +Q [C] を置く

その周りを、内径a・外径bの導体球殻(帯電なし)で囲む

→ 各領域の電荷分布と電界を求めよ

解法:「内側から外側へ」電荷を追いかける

STEP 1:導体球殻の内面

導体内部(殻の中身部分)の電界はゼロ。
ガウスの法則より、導体内部のガウス面が囲む正味の電荷=0でなければならない。
中心に+Qがあるので、それを打ち消すために内面に-Qが誘導される。

STEP 2:導体球殻の外面

導体球殻全体は元々帯電していない(電荷=0)。
内面に-Qが現れた分、外面には+Qが現れる(電荷保存則)。

STEP 3:各領域の電界

ガウスの法則で各領域の電界を求める。

結果:4つの領域の電界と電荷

領域 位置 電荷 電界 E
中心 r = 0 +Q —
内部空間 0 < r < a — E = Q/(4πε₀r²)
導体球殻の内面 r = a -Q —
導体内部 a < r < b 0 E = 0 ← 静電遮蔽!
導体球殻の外面 r = b +Q —
外部空間 r > b — E = Q/(4πε₀r²)
💡 最重要ポイント
外部空間(r > b)の電界は、導体球殻がなかった場合とまったく同じです。外から見れば、中心に+Qがあるのと区別がつかない。これは「外側から見たら導体球殻は透明」とも言えます。

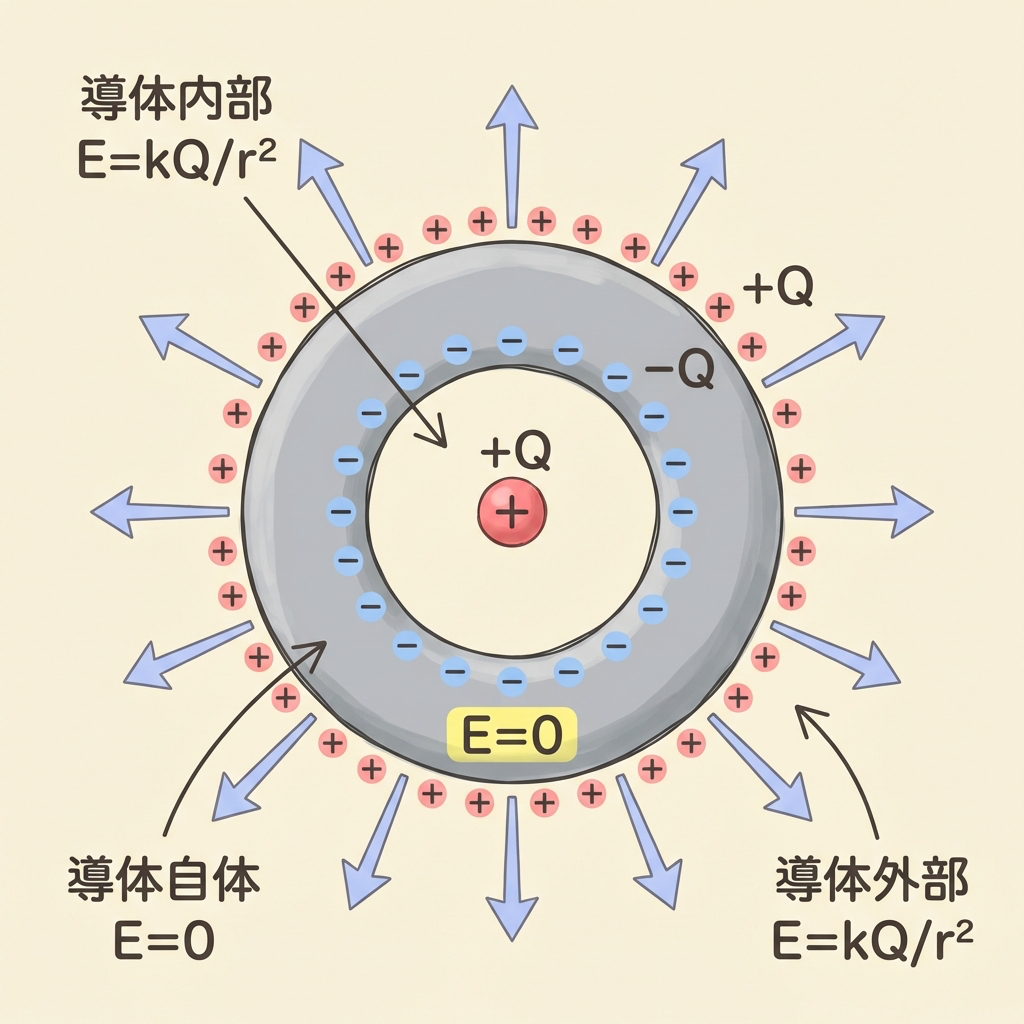

中空導体の内側に電荷+Qを置いたときの電界と電荷の図。導体自体はE=0、内面に−Q、外面に+Q
中空導体の内側に+Qを置くと内面に−Q、外面に+Q

導体球殻を接地するとどうなる?

試験で差がつくのが「接地(アース)」の問題です。接地とは、導体を地面(電位ゼロの無限遠)に導線でつなぐことです。

接地の効果=「外面の電荷が地面に逃げる」

📐 接地の1ルール

接地すると、導体の電位がゼロになるように、外面の電荷が地面との間で移動する。
内面の電荷は変わらない(内部の+Qを打ち消す-Qは維持される)。

先ほどの導体球殻の例で、外殻を接地した場合——

接地前

内面:-Q

外面:+Q

外部電界:E = Q/(4πε₀r²)

接地後

内面:-Q(変わらない)

外面:0(+Qが地面に逃げた)

外部電界:E = 0 ← 完全遮蔽!

⚠️ ここが引っかけポイント!

「接地前」と「接地後」で外部の電界が変わるのがポイントです。
接地前:外部に電界あり(外面+Qのせい)
接地後:外部の電界ゼロ(外面の電荷が消えた)

つまり、接地して初めて「完全な静電遮蔽」が実現します。接地しない場合は、外部には影響が残ります。

💡 試験でよく問われる正誤
「導体球殻で囲めば、接地しなくても外部への影響はゼロ」→ ×(外面に電荷が残るので外部に電界が生じる)
「導体球殻を接地すれば、外部への影響はゼロ」→ ○

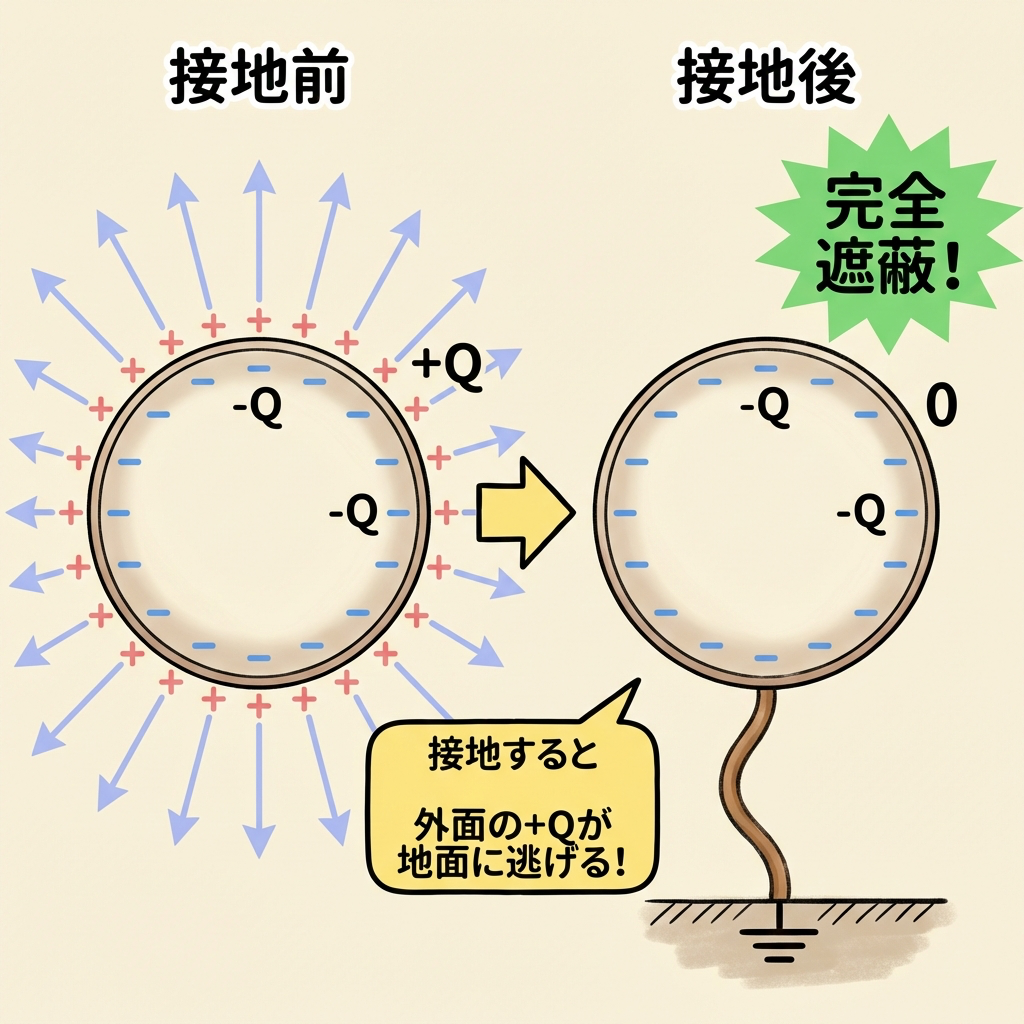

中空導体を接地する前と後の図。接地すると外面の+Qが地面に逃げ、外部の電界がなくなり完全に遮蔽される
中空導体を接地すると外の電界が消えて完全に遮蔽される

静電遮蔽と磁気遮蔽の違い|材料と遮れるもの

令和5年下期 問3で出題されたテーマです。静電遮蔽と磁気遮蔽は原理がまったく異なるので、混同しないように整理しておきましょう。

項目 静電遮蔽 磁気遮蔽
遮蔽する対象 電界 E 磁界 H
使う材料 導体(銅、アルミなど) 強磁性体(鉄、パーマロイなど)
原理 自由電子が再配置して電界を打ち消す 磁力線を強磁性体の中に「吸い込む」
遮蔽の完全性 完全にゼロ 完全にはゼロにならない
イメージ 城壁で矢を完全ブロック 磁力線の「迂回路」を作る
💡 覚え方
「静電」遮蔽 → 「導体」(電気をよく通す材料)
「磁気」遮蔽 → 「強磁性体」(磁石にくっつく材料)
遮蔽したいものと材料の「属性」を合わせる。電気には電気を通す材料、磁気には磁気を通す材料。

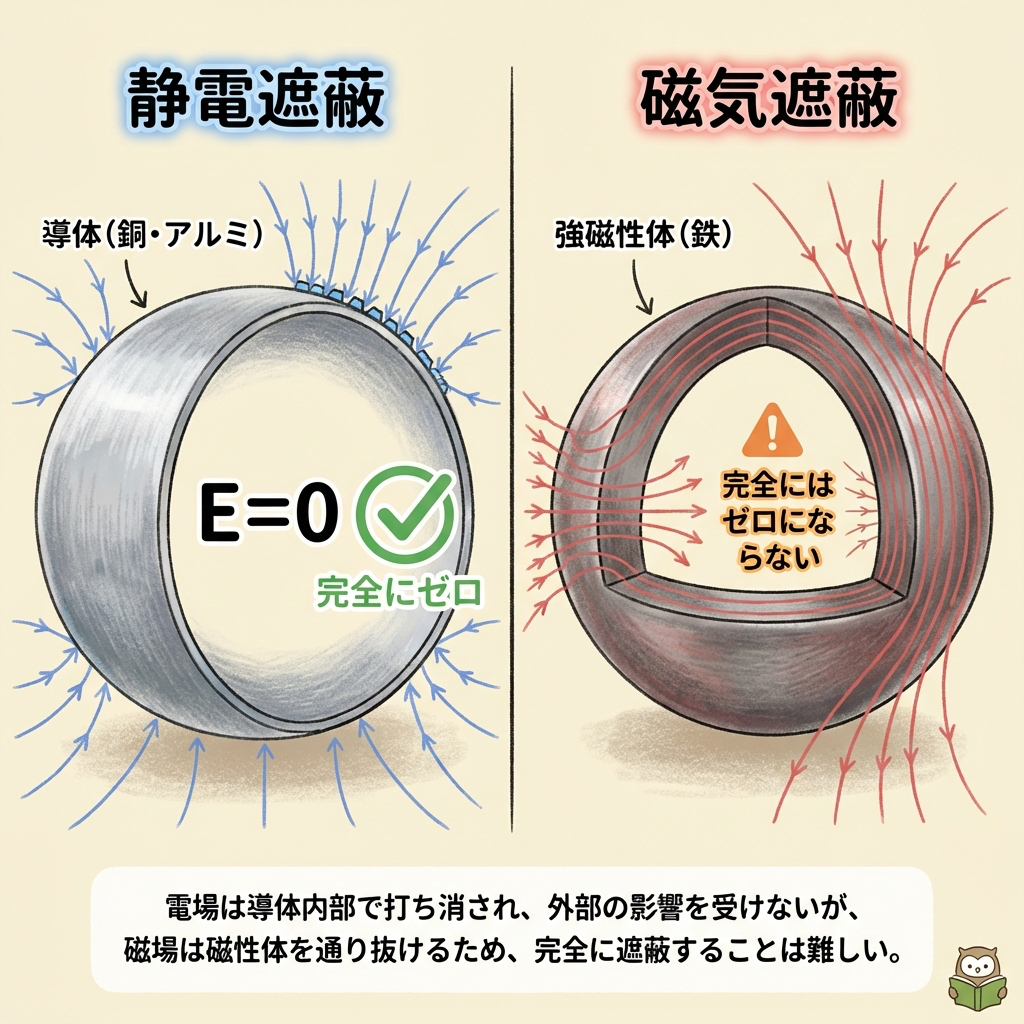

静電遮蔽と磁気遮蔽の違いの図。導体で囲むと内部の電界は完全にゼロ、強磁性体で囲んでも磁界は完全にはゼロにならない
静電遮蔽は完全、磁気遮蔽は完全にはゼロにならない
この記事の理解を深める本と道具
おすすめの本

電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。

\楽天ポイント4倍セール!/
楽天市場

静電遮蔽・静電平衡のよくある誤解7つ

正誤問題の誤りの選択肢は、たいてい下の7つのどれかの言い換えです。選択肢を読んだら、どの誤解に当たるかを探すと速く判断できます。

よくある誤解そう思いやすい理由正しくは
導体内部の電界は、表面の電界と同じ大きさ表面のすぐ外に強い電界があるので、中も同じだと思いやすい内部は0。表面のすぐ外の電界の強さは、表面の電荷の密度で決まる(令和5年度上期 問2の誤りの選択肢)
電界が0なら、電位も0どちらも「0」と聞くと同じに見える電位は0とは限らない。内部の電界が0なので、導体全体が同じ電位(等電位)になる
電荷は導体の中にも散らばっている物に電荷を与えると全体にしみこむイメージ静電平衡では、電荷は表面だけにある(内部に電荷があると電界が生じて矛盾する)
中空導体で囲めば、接地しなくても外に電界は出ない「遮蔽=中と外が切れる」という言葉の印象中に+Qがあると外面に+Qが現れ、外に電界が出る。外の電界が0になるのは接地したとき(接地の節)
誘電体(絶縁物)で囲んでも、中の電界は0になる「物で囲めば遮れる」という感覚誘電体の中の電界は弱まるだけで0にならない。平行平板で電荷が一定なら E=E₀÷εr
静電遮蔽で、磁界も防げる「遮蔽」という同じ言葉動かない磁界を引き込むのは鉄などの強磁性体(磁気遮へい。令和5年度下期 問3)。銅やアルミの箱では防げない
壁を厚くしないと遮れない厚い壁ほど強いという日常の感覚静電界なら、導体が囲んでいれば薄くても中の空洞の電界は0。厚さが効くのは電波など変化する場の遮蔽

1つ目と6つ目は、過去問の誤りの選択肢・空欄そのものです(次の節)。2つ目の「電界0と電位0」は、計算問題で導体の電位を0と置いてしまう形でも出てきます。

電験三種の過去問で確かめる

静電遮蔽そのものと、混同しやすい磁気遮へいは、どちらも理論のA問題で出ています。

令和5年度上期 問2:電気力線の性質(正誤)

電気力線についての5つの記述から誤りを選ぶ問題で、誤りは「電界中に置かれた導体内部の電界の強さは、その導体表面の電界の強さに等しい」という選択肢でした。静電平衡にある導体の内部の電界は0なので、表面の電界と等しくはなりません。この記事の「大前提」の節そのものです。

令和5年度下期 問3:強磁性体による磁気遮へい(穴埋め)

強磁性体を磁界中に置くと、磁束は通りやすい強磁性体の内部を通り、中空の部分には外部の磁界がほとんど入らない。これを磁気遮へいという、という空欄を埋める問題です。選択肢に「静電遮へい」が混ざっているので、上の「静電遮蔽 vs 磁気遮蔽」の表で材料(導体か強磁性体か)を区別できていれば迷いません。

出題の確認:電験王の令和5年度上期 理論 問2・令和5年度下期 理論 問3の問題と解説。

導体球殻の電界の計算ツール

中心の点電荷・球殻の内半径と外半径・中心からの距離を入れると、その場所の電界の強さと、内面・外面の電荷を出します。「接地する」にチェックを入れると、外部の電界が0になることを確かめられます。

入れた数字は画面の中で計算するだけで、どこにも送信されません。

よくある質問

Q. 静電遮蔽とは何ですか?

A. 導体で囲まれた空間が、外部の電界の影響を受けなくなる現象です。外部の電界がかかると導体の表面に電荷が誘導され、その電荷が作る電界が外部の電界を打ち消して、導体の内部の電界が0になります。

Q. 導体内部の電界がゼロになるのはなぜ?

A. 導体には自由に動ける電子があり、内部に電界が残っていると電子が動き続けます。電子の移動が止まった状態(静電平衡)では、電荷の再配置で内部の電界がちょうど打ち消されているので、電界は0です。

Q. 導体球殻を接地すると何が変わる?

A. 球殻の外面の電荷が大地へ逃げ、外部の電界が0になります。内面の電荷(中心の電荷を打ち消す分)は変わりません。接地しないと、外面に残る電荷のため外部に電界が生じます。

Q. 静電遮蔽と磁気遮蔽の違いは?

A. 静電遮蔽は導体(銅・アルミなど)で囲んで電界を遮るもので、磁気遮蔽は強磁性体(鉄・パーマロイなど)で囲んで磁束を強磁性体の中に通し、内側の磁界を小さくするものです。令和5年度下期 問3は磁気遮へいの問題でした。

Q. 静電遮蔽は電験三種で出ますか?

A. 理論で出ています。令和5年度上期 問2では、導体内部の電界が導体表面の電界に等しいという誤った記述を選ぶ問題が出ました。

まとめ|静電遮蔽の要点の表

📋 静電遮蔽 重要事項一覧

項目 内容
導体内部の電界 E = 0(静電平衡時)
電荷の分布 表面のみ(内部に電荷なし)
導体の電位 全体が等電位
導体球殻の内面電荷 中心電荷+Qの符号反転 → -Q
導体球殻の外面電荷 電荷保存で決まる → +Q
接地の効果 外面電荷が地面に逃げ → 外部電界もゼロに
磁気遮蔽との違い 静電遮蔽=導体、磁気遮蔽=強磁性体

🎯 この記事のポイント3つ

① 導体内部の電界=ゼロ。理由は「電界があれば自由電子が動く→打ち消す→ゼロになるまで止まらない」。

② 導体球殻の電荷は「内→外」の順で追いかける。内面は中心電荷の符号反転、外面は電荷保存で決まる。

③ 接地すると外面の電荷が逃げる → 外部電界もゼロに。接地して初めて「完全遮蔽」が実現する。

静電遮蔽は「導体内部E=0」という1つの原理さえ理解すれば、導体球殻、接地、同心球コンデンサなど関連する全ての問題が芋づる式に解ける、非常にコスパの良いテーマです。ガウスの法則と合わせて、確実にマスターしておきましょう。
