電源回路を設計するとき、「LDOにするか、スイッチングレギュレータにするか」は避けて通れない選択です。
「効率が高いほうがいいに決まってる」と思ってスイッチングレギュレータを選んだら、ADCの精度がガタガタになった……。逆に「LDOなら安心」と思って使ったら、ICが触れないほど熱くなった……。こんな失敗、実は設計の現場では日常茶飯事です。
この記事では、LDOとスイッチングレギュレータの「本質的な違い」を、水道の蛇口やポンプに例えて中学生でもわかるように解説します。読み終わるころには、「この条件ならLDO」「この条件ならスイッチング」と自信を持って判断できるようになっているはずです。
そもそもLDOとスイッチングレギュレータは「何が違う」のか?
まずは2つの電源ICの動作原理の違いを、誰でもイメージできる「たとえ話」で掴みましょう。

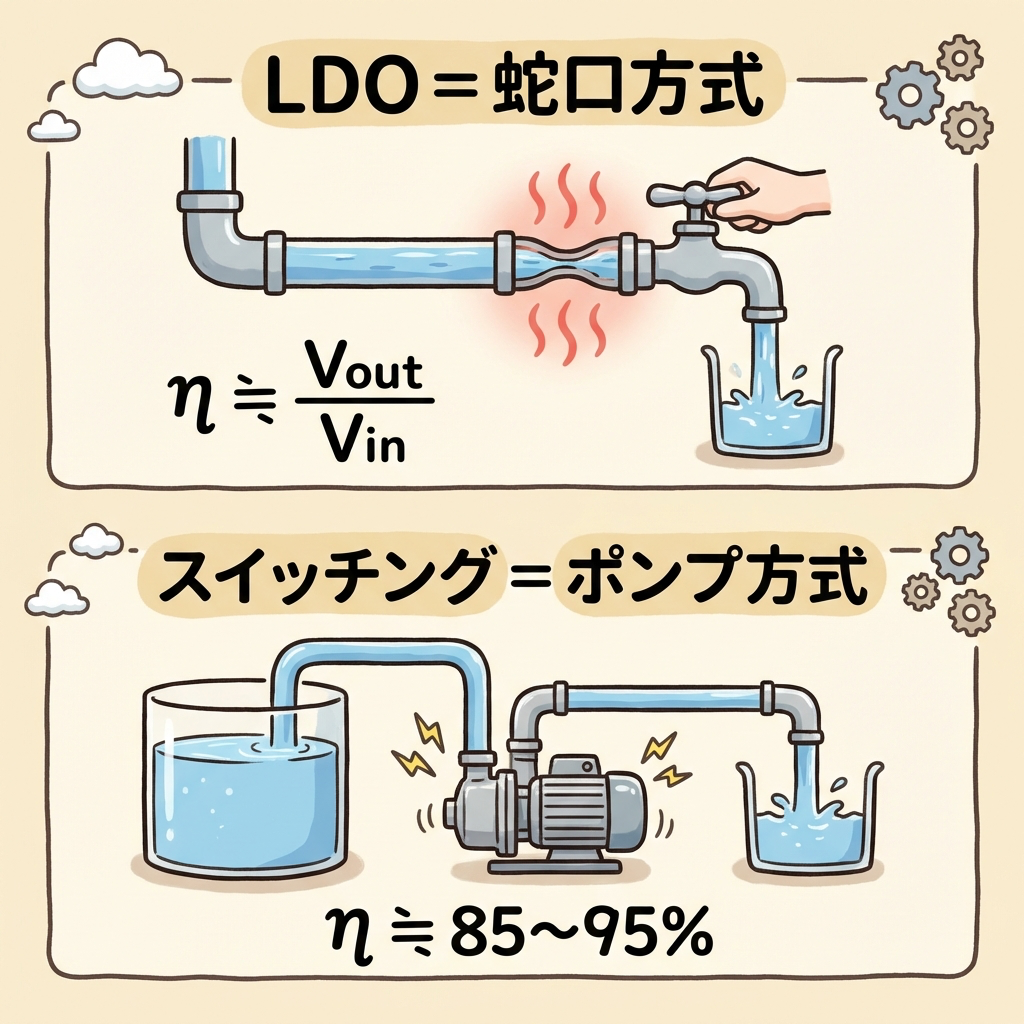

LDO=「蛇口を絞って水量を調整する」方式
LDO(Low Dropout Regulator)は、リニアレギュレータの一種です。動作原理はとてもシンプルで、「高い電圧をわざと抵抗で落として、低い電圧を作る」という方法です。
水道で例えると、蛇口を絞って水の勢いを調整するのと同じ。蛇口を絞る=エネルギーを捨てている、ということです。捨てたエネルギーは熱になります。
η ≒ VOUT / VIN
※自己消費電流を無視した簡易式。入力と出力の電圧差が大きいほど効率が下がる。
例えば、5V→3.3Vに降圧する場合、効率は3.3÷5=66%。残りの34%は全部「熱」として捨てていることになります。5V→1.0Vなら効率はたったの20%。これがLDOの最大の弱点です。
スイッチングレギュレータ=「ポンプで水を汲み上げて必要な量だけ送る」方式
スイッチングレギュレータは、スイッチ素子(MOSFETなど)を高速でON/OFFして、インダクタ(コイル)とコンデンサにエネルギーを蓄え、必要な電圧に変換する方式です。
水道で例えると、ポンプを使って「必要な分だけ」水を送るイメージ。蛇口のようにエネルギーを「捨てる」のではなく、「変換する」ので効率が高い。典型的な効率は85〜95%にもなります。
ただし、ポンプはガタガタと振動(=スイッチングノイズ)を出します。これがスイッチングレギュレータの弱点です。
LDO(リニア方式)
- 蛇口を絞って電圧を落とす
- 余った電圧は熱になる
- 構造がシンプル
- スイッチングしないのでノイズが少ない
- 効率 ≒ VOUT / VIN
スイッチングレギュレータ
- ON/OFFを繰り返して電圧を変換する
- エネルギーを「変換」するので高効率
- インダクタ・コンデンサが必要で回路が複雑
- スイッチングによりノイズ・EMIが発生
- 効率 ≒ 85〜95%(降圧比に大きく依存しない)
LDOは「エネルギーを捨てて電圧を下げる」、スイッチングレギュレータは「エネルギーを変換して電圧を変える」。この違いさえ覚えておけば、すべての特性差を理解する土台になります。

LDO vs スイッチングレギュレータ|5つの判断軸で徹底比較

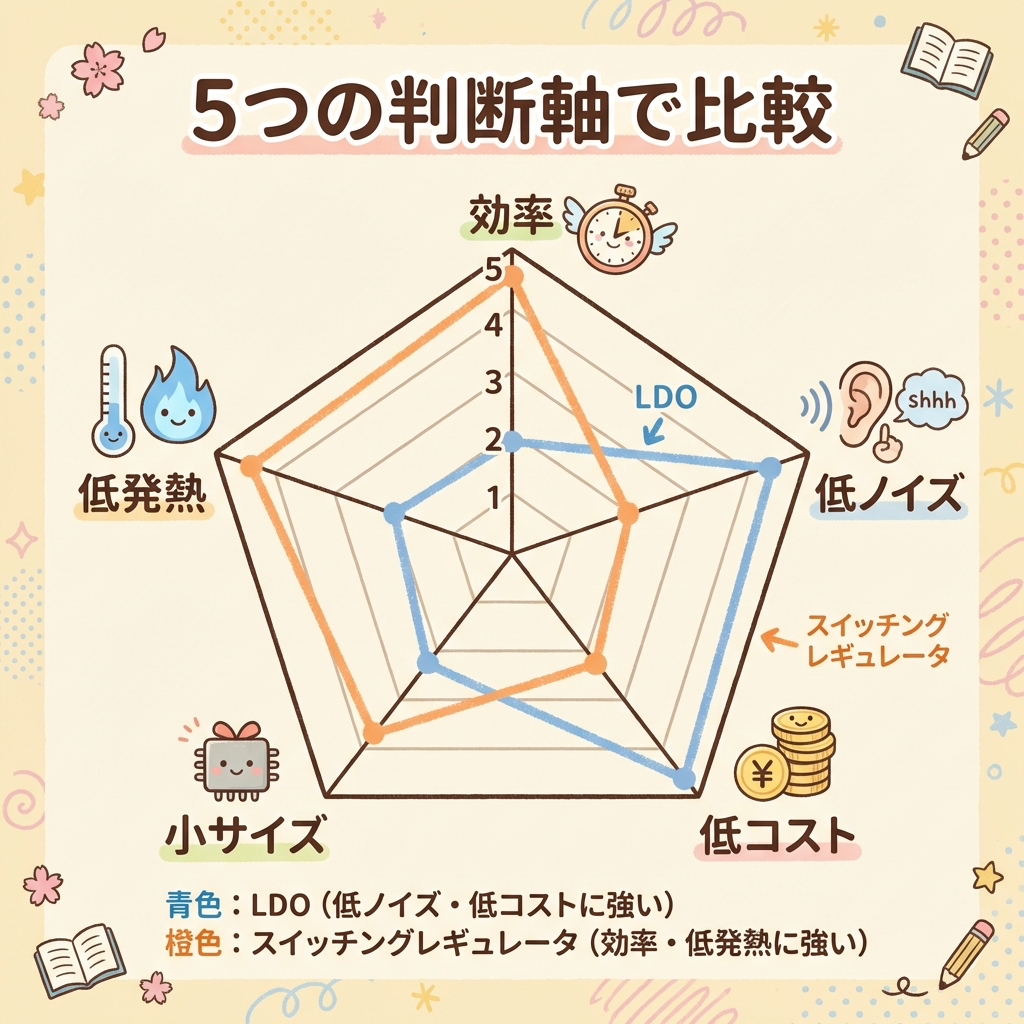

「どっちを使うか」を判断するために、設計者が実際に見ている5つの軸を一覧表で整理しました。
比較一覧表|一目でわかるLDO vs スイッチング
| 判断軸 | LDO | スイッチングレギュレータ |
|---|---|---|
| ①効率 | VOUT/VIN で決まる。 入出力差が大きいと非常に低い(20〜60%)。 入出力差が小さければ90%以上も可能。 |
入出力の電圧比に大きく依存しない。 典型値 85〜95%。 負荷が軽すぎると自己消費で効率低下。 |
| ②ノイズ | 非常に低い。スイッチングがないため出力リップルはμV〜数mVレベル。アナログ回路・ADC電源に最適。 | 高い。スイッチング周波数の整数倍のノイズが発生。出力リップルは数十mVレベル。EMI対策が必須。 |
| ③コスト | 安い。IC単価 数十〜数百円。外付け部品はコンデンサ2〜3個で済む。 | 高い。IC単価 数百〜数千円。インダクタ・ダイオード・コンデンサなど外付け部品が多い。 |
| ④実装サイズ | 小さい。IC+入出力コンデンサのみでOK。基板面積が限られる機器に有利。 | 大きい。インダクタが場所を取る。ただしモジュール型なら小型化可能。 |
| ⑤発熱 | 要注意。Ploss = (VIN-VOUT)×IOUT。電圧差×電流が大きいと深刻な発熱。 | 少ない。高効率のため損失が小さく、放熱設計が楽。 |
具体例で理解する|発熱量の計算
LDOの発熱がどれくらい深刻か、実際に数字で計算してみましょう。
Ploss = (12V - 3.3V) × 0.5A = 4.35W
これは「小さなハンダゴテ」くらいの発熱です。SOT-23パッケージのLDOでは絶対に耐えられません。放熱設計が破綻するか、IC自体が使用不可です。
一方、効率90%のスイッチングレギュレータなら:
Ploss = 3.3V × 0.5A × (1/0.9 - 1) = 0.18W
損失は約24分の1。この差が「LDOかスイッチングか」を決定づけます。
「(VIN - VOUT) × IOUT」が0.5Wを超えるなら、LDOは要注意。1Wを超えるなら、スイッチングレギュレータを第一候補にすべきです。

電源回路の設計を、要求仕様から短時間でまとめる実務の考え方まで知りたい人に向いています。要求仕様どおりの電源を短時間で設計するための、電源回路設計の本です(CQ出版、馬場清太郎 著)。
LDOが輝く場面 / スイッチングレギュレータが輝く場面
比較表だけでは「で、結局どの場面でどっちを使うの?」がピンと来ませんよね。ここでは具体的な使用シーンで整理します。
LDOを選ぶべき5つの場面
入出力の電圧差が小さい(1V以下)
例:3.6V → 3.3V の降圧。効率は 3.3/3.6 ≒ 92%。スイッチングと遜色ない効率が出せます。しかも部品点数が少なくコストも安い。LDOの独壇場です。
ADC・DAC・PLLなどノイズに超敏感な回路の電源
スイッチングノイズは数十mVのリップルを生みます。16bit ADCでは1LSB=数十μVの世界。LDOの低ノイズ(μVオーダー)でなければ精度が出ません。
出力電流が小さい(数十mA以下)
マイコンのスリープ電流やセンサーIC電源など。電流が小さければLDOの損失は無視できるレベルです。
基板面積が極端に限られる
ウェアラブル機器やセンサーモジュールなど。インダクタを置くスペースがない場合、LDO一択になることがあります。
スイッチングレギュレータの後段(ポストレギュレーション)
スイッチングで効率よく大まかに降圧 → LDOで低ノイズ・高精度に仕上げる。プロが最もよく使うハイブリッド構成です(後述)。
スイッチングレギュレータを選ぶべき5つの場面
入出力の電圧差が大きい
例:24V → 3.3V。LDOだと効率14%、損失 = 20.7V × IOUT。議論の余地なくスイッチングです。
出力電流が大きい(500mA以上)
モーター駆動回路、大規模FPGAの電源など。電流が大きいとLDOの損失が膨大になり、放熱が追いつきません。
バッテリー駆動で長寿命が求められる
IoTセンサー、ポータブル機器など。効率の差がバッテリー寿命に直結します。
昇圧が必要
3.3V → 5Vなど入力より高い電圧を作る場合。LDOは降圧専用なので、そもそも対応できません。昇圧型スイッチングレギュレータの出番です。
負電圧が必要
オペアンプ回路の-12V電源など。反転型スイッチングレギュレータでなければ実現できません。
「LDOは効率が低いからダメ」と一律に否定するのは間違いです。入出力差が0.3V程度なら、LDOの効率は90%を超えます。大切なのは「損失(=発熱量)が許容範囲に収まるか」で判断することです。
出力を一定に保つフィードバック制御
【フローチャート】もう迷わない!「LDO or スイッチング」判定マップ
ここまでの内容を1枚のフローチャートにまとめました。設計で迷ったとき、この図に当てはめれば答えが出ます。
判定フローチャート
(ADC / DAC / PLL / RF回路の電源)
(後段LDOも検討)
Q1→Q2→Q3→Q4の順に上から判定していくだけ。最初にYESになった時点で回答が確定します。迷ったらまず「損失計算」をしてQ2で判断するのが最も実用的です。
よくある設計パターンと回答の早見表
| 設計パターン | VIN→VOUT | IOUT | 回答 |
|---|---|---|---|
| USB 5V → マイコン3.3V | 5V→3.3V | 100mA | LDO 損失0.17W。問題なし |
| 車載12V → マイコン3.3V | 12V→3.3V | 300mA | スイッチング 損失2.6W。LDOでは発熱地獄 |
| 24V → ADC用アナログ5V | 24V→5V | 50mA | + ハイブリッド SW→5.5V、LDO→5.0V |
| 3.3V → PLL用1.2V | 3.3V→1.2V | 50mA | LDO 損失0.1W。ノイズ優先 |
| リチウム電池3.7V → LED 5V | 3.7V→5V | 200mA | スイッチング 昇圧が必要。LDO不可 |
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
プロの必殺技「スイッチング+後段LDO」ハイブリッド構成
実はプロの設計者が最も多用するのは、「どちらか一方」ではなく「両方を組み合わせる」という手法です。
ハイブリッド構成とは?|「効率」と「低ノイズ」を両取りする
考え方はとてもシンプル。スイッチングレギュレータで大まかに降圧して「効率」を稼ぎ、後段のLDOで「ノイズを除去」するという2段構成です。
レギュレータ
効率90%で降圧
ノイズ除去
5.0V クリーン電源
ハイブリッド構成のポイント3つ
後段LDOの目的は「ノイズ除去」であって「大きな降圧」ではありません。入出力差を0.3〜0.5V程度に設定すれば、LDOの損失は最小限に抑えられます。上記の例では、5.5V → 5.0V で差はたった0.5V。LDO部分の効率は 5.0/5.5 ≒ 91% です。
LDOが正常に動作するには、入力電圧が出力電圧+ドロップアウト電圧以上である必要があります。例えばドロップアウト電圧が300mVなら、5.0V出力には最低5.3Vが必要。スイッチングの出力電圧を設定するとき、このマージンを忘れないでください。
LDOがどれだけスイッチングノイズを除去できるかは、PSRR(Power Supply Rejection Ratio)で決まります。スイッチング周波数でのPSRRが40dB以上(1/100以下に減衰)あれば、十分なノイズ除去が期待できます。データシートの「PSRR vs 周波数」グラフを必ず確認しましょう。
LDOのPSRRは低周波(100Hz〜10kHz)では60〜80dBと優秀ですが、スイッチング周波数帯(数百kHz〜数MHz)では20〜40dBに低下します。「LDOを入れれば万能」ではありません。スイッチング側のフィルタ設計も同時に行うのがプロの仕事です。
【保存版】LDO vs スイッチング 設計チェックリスト
最後に、設計のたびに使えるチェックリストをまとめました。このリストを手元に置いておけば、「どっちにしよう?」で悩む時間がゼロになります。
7つのチェック項目
| No. | チェック項目 | LDO向き | スイッチング向き |
|---|---|---|---|
| 1 | 昇圧 or 負電圧が必要か? | 不可 | ○ 対応可能 |
| 2 | 損失 (VIN-VOUT)×IOUT | 0.5W以下 | 1W以上 |
| 3 | ノイズ要求 | μV〜mVレベル | 数十mV許容 |
| 4 | 入出力電圧差 | 1V以下 | 2V以上 |
| 5 | 出力電流 | 数百mA以下 | 500mA以上 |
| 6 | コスト・部品点数の制約 | ○ 安い・少ない | 高い・多い |
| 7 | バッテリー寿命の要求 | 入出力差が小さいなら可 | ○ 高効率で有利 |
まとめ|「どっちを使う?」の答えは「損失」と「ノイズ」で決まる
- LDOは「蛇口を絞る」方式。エネルギーを捨てる(=熱になる)ため効率は入出力比で決まる
- スイッチングレギュレータは「ポンプ」方式。エネルギーを変換するため高効率だがノイズが出る
- 判断の第一歩は「(VIN-VOUT)×IOUT」の損失計算。1Wを超えたらスイッチングが第一候補
- ADC・PLL・RFなどノイズに敏感な回路にはLDOが必須
- プロは「スイッチング+後段LDO」のハイブリッド構成で効率と低ノイズを両立させる
- 「どちらかが正義」ではなく、条件に応じて使い分けるのが正解
電源設計は「地味だけど、ここが崩れると全てが崩れる」という、まさに縁の下の力持ち的な仕事です。LDOとスイッチングレギュレータの使い分けは、その第一歩。この記事のフローチャートとチェックリストを手元に置いて、自信を持って設計を進めてくださいね。
