QC7つ道具は、品質管理の現場で問題を発見し、原因を突き止め、対策の効果を確認するために使う7つのデータ分析ツールです。日本の品質管理の父と呼ばれる石川馨博士らが広め、QCサークル活動とともに現場に定着しました。

「7つも覚えるのか」と思うかもしれませんが、安心してください。この記事ではまず全体像を一覧表で掴み、その後「この場面ではこの道具」と逆引きできるフローチャートを提示します。この記事を1回読めば、QC7つ道具を「名前を覚えている」レベルから「使い分けて説明できる」レベルに引き上げられます。

QC7つ道具とは？──品質管理の「基本装備」

QC7つ道具は、弁慶の七つ道具（薙刀・鉄の熊手・大槌…）にちなんで名付けられました。武蔵坊弁慶が戦場で7つの武器を状況に応じて使い分けたように、品質管理の現場でも問題の種類に応じて適切な道具を選んで使うことが重要です。

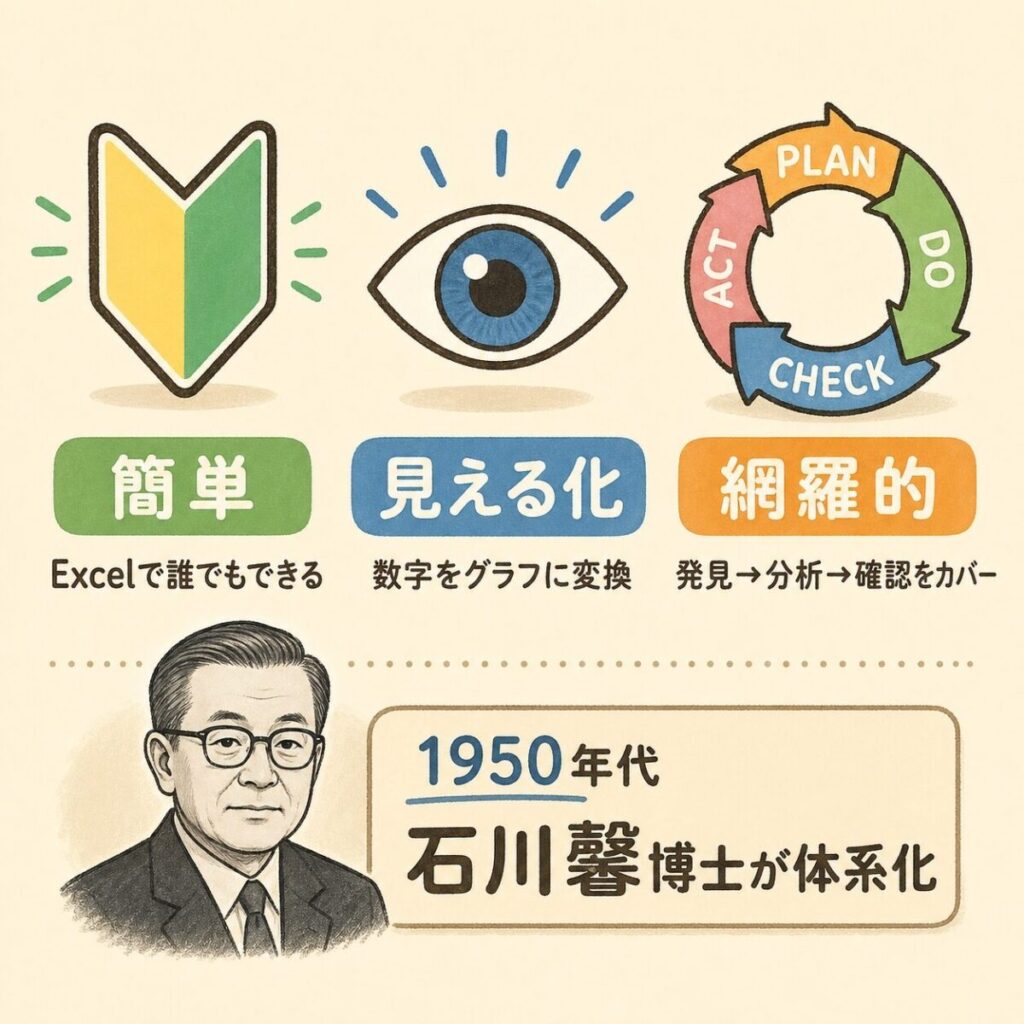

QC7つ道具が「基本」である理由

QC7つ道具が70年以上にわたって使い続けられている理由は3つあります。

7つの道具はどれも、データの「バラつき」をどう見るかの道具です。バラつきそのものの考え方は、次の記事で先に押さえておくと理解が早くなります。

あわせて読みたい

品質管理の"バラつき"って何？｜管理図を学ぶ前に知っておくべきこと

管理図を学ぶ前に知っておきたい「バラつき」の正体

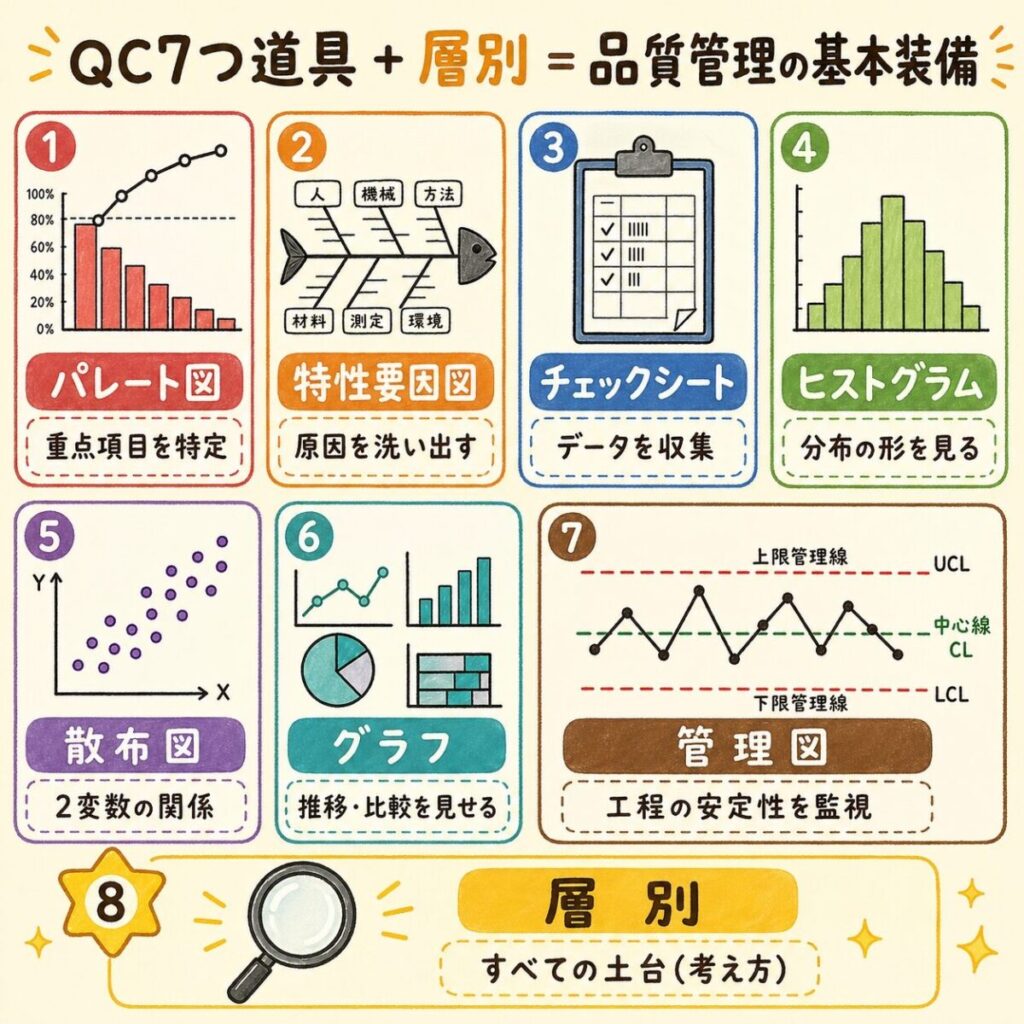

QC7つ道具 ＋ 層別──全体像の一覧表

まずは全体像を1枚の表で掴んでください。各道具の「ひと言で言うと何？」「いつ使う？」がこの表でわかります。

No.	道具の名前	ひと言で言うと	答える問い	製造現場での使用例	使うデータ	詳細記事
1	パレート図	重点項目を見つける「優先順位づけ」のグラフ	どれから手をつける？	不良項目の件数を多い順に並べ、上位20%の項目に集中対策	計数値	詳細 →
2	特性要因図	原因を漏れなく洗い出す「魚の骨」図	なぜ起きた？	4M（人・機械・材料・方法）で不良原因をブレスト	言語情報	詳細 →
3	チェックシート	データを簡単・正確に収集するための記録用紙	事実はどうなっている？	不良種別ごとに「正」の字でカウントする記録シート	計数/計量	詳細 →
4	ヒストグラム	データの「分布の形」を見るための棒グラフ	バラつきは正常？	製品寸法の測定値を区間ごとに集計し、正規分布かどうかを確認	計量値	詳細 →
5	散布図	2つの変数の関係を「点の雲」で可視化	この2つは関係ある？	金型温度と製品寸法の相関を確認	計量値	詳細 →
6	グラフ	データを視覚化する汎用ツール（棒・折れ線・円など）	傾向は？比較は？	月別の不良率推移、工程別の生産量比較	計数/計量	詳細 →
7	管理図	工程が安定しているかを時系列で監視する折れ線＋管理限界	工程は安定？異常？	毎日の寸法データをプロットし、UCL・LCLを超えていないか確認	計量値/計数値	詳細 →
	層別	データを共通の特徴で仕分ける「考え方」（手法ではない）	どこに問題がある？	設備別・ロット別・シフト別にデータを分けて分析	──	詳細 →

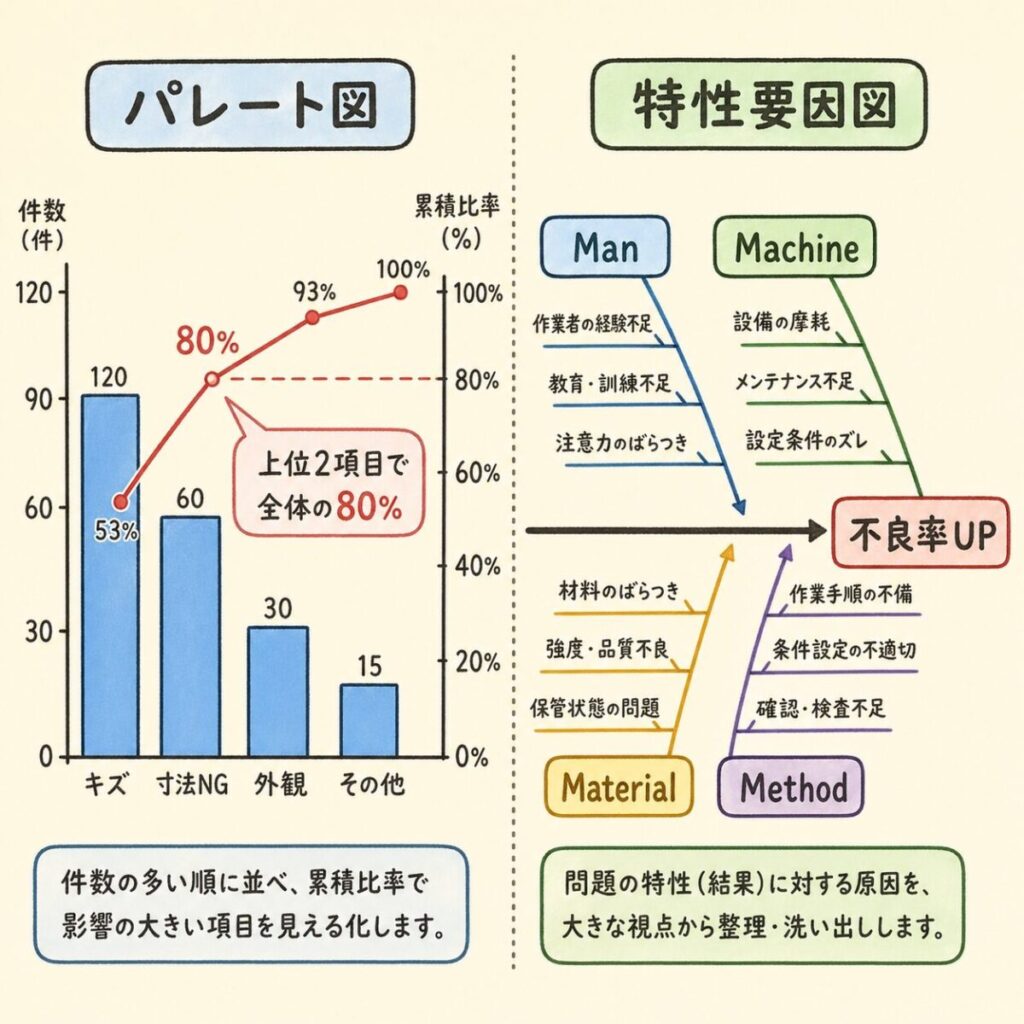

各道具の解説①②──パレート図と特性要因図

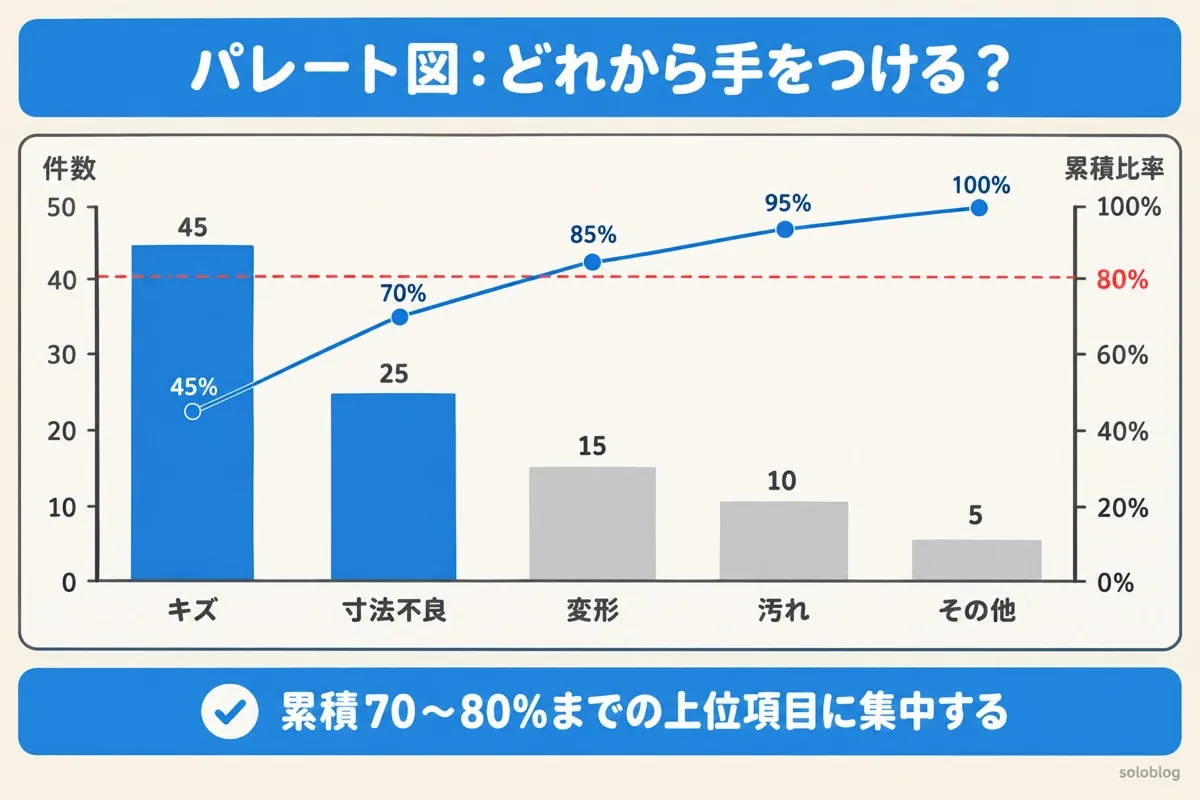

① パレート図──「どれから手をつける？」に答える

パレート図は、不良項目や問題の種類を件数の多い順に並べた棒グラフ＋累積折れ線グラフです。「全体の80%の問題は、上位20%の原因で起きている」──このパレートの法則（80：20の法則）を活用し、最も効果の大きい改善ポイントを特定します。

② 特性要因図（フィッシュボーン）──「なぜ起きた？」に答える

特性要因図は、問題（特性）の原因（要因）を魚の骨の形に整理した図です。「フィッシュボーン図」「石川ダイアグラム」とも呼ばれます。右端に問題（結果）を書き、そこから左に伸びる大骨に4M（人・機械・材料・方法）の大分類を並べ、さらに小骨で具体的な原因を書き出していきます。

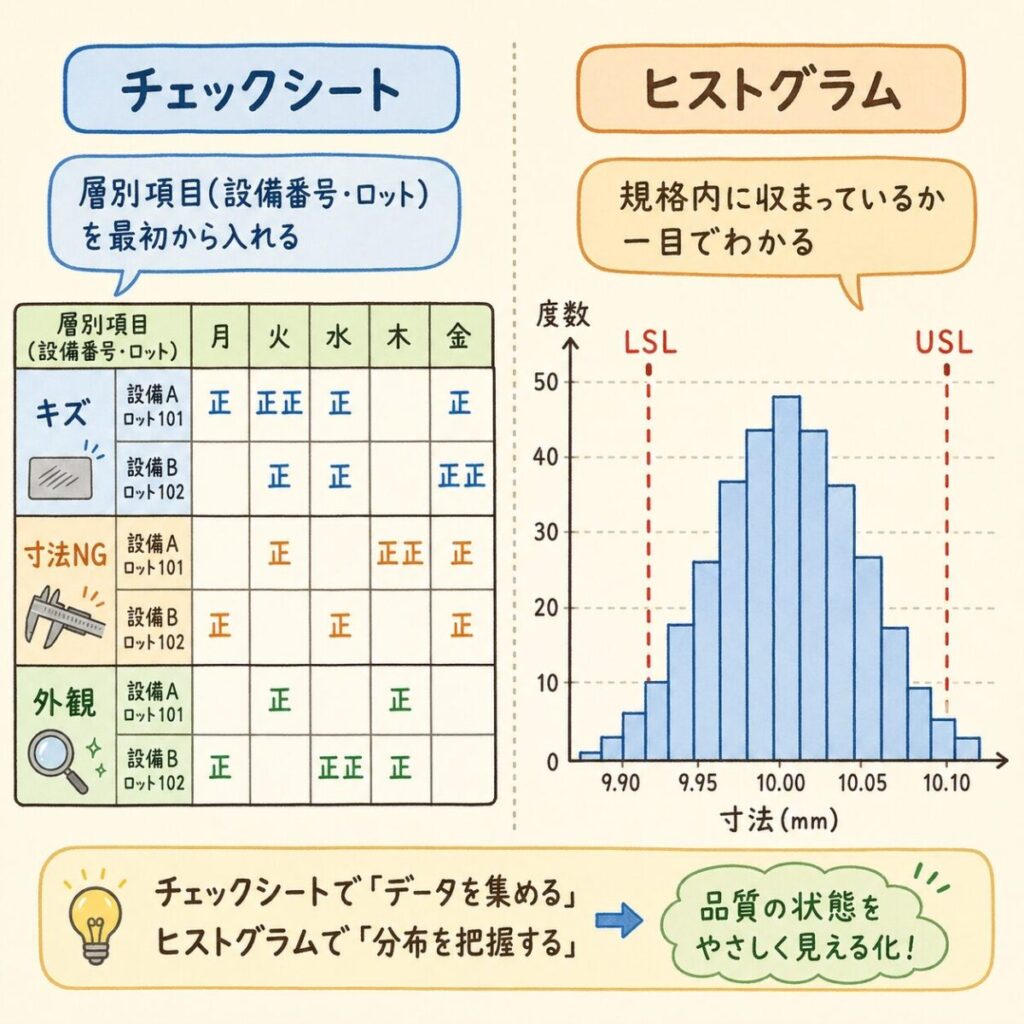

各道具の解説③④──チェックシートとヒストグラム

③ チェックシート──「事実はどうなっている？」を正確に記録する

チェックシートは、データを簡単・正確・効率的に収集するための記録用紙です。不良項目ごとに「正」の字で件数をカウントする「記録用チェックシート」と、点検項目を順番に確認する「点検用チェックシート」の2種類があります。

④ ヒストグラム──「バラつきは正常？」を分布の形で判断する

ヒストグラムは、計量値（測定値）のデータをいくつかの区間（級）に分けて棒グラフにしたものです。データの「分布の形」を視覚化することで、正規分布かどうか、偏りはないか、規格内に収まっているかを一目で判断できます。

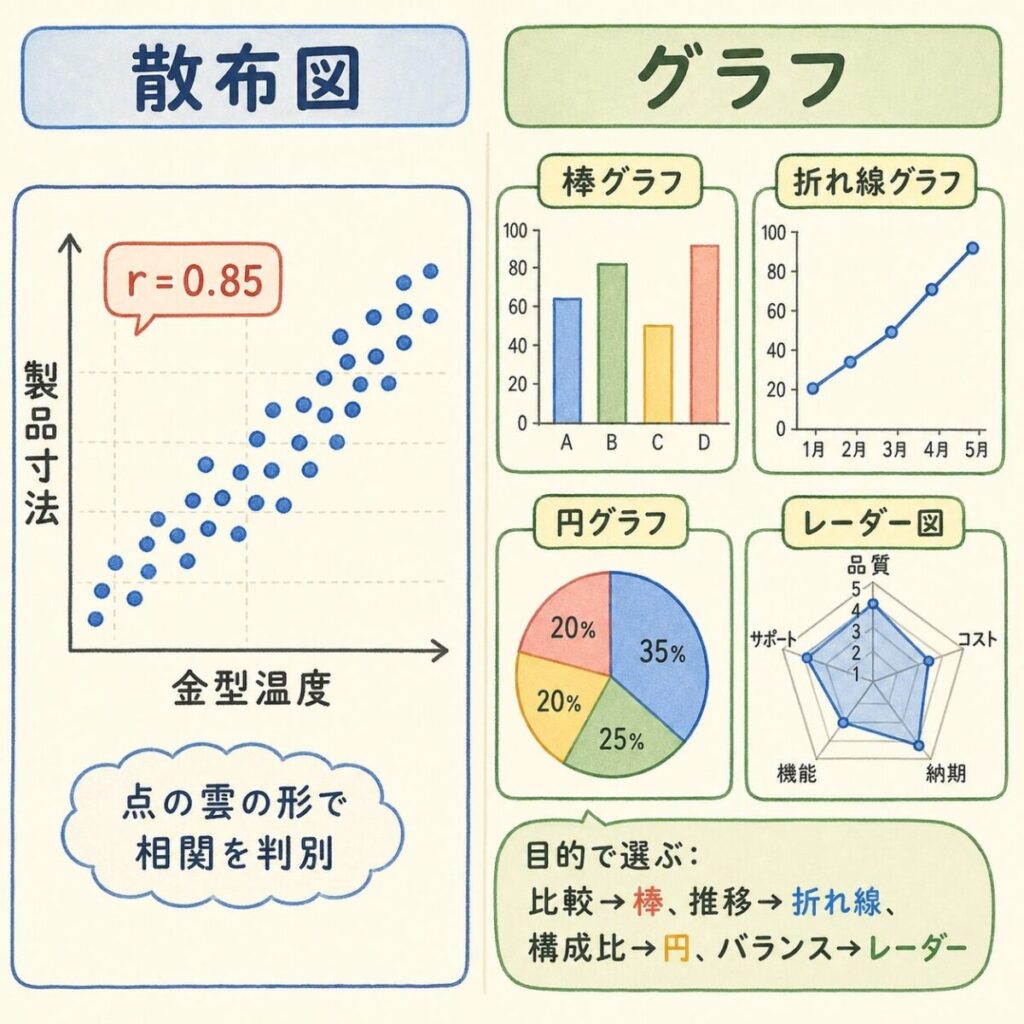

各道具の解説⑤⑥──散布図とグラフ

⑤ 散布図──「この2つは関係ある？」に答える

散布図は、2つの変数のデータを横軸と縦軸にとり、点を打って関係を見るグラフです。「点の雲」の形で正の相関・負の相関・無相関を判別し、相関係数 r で強さを数値化します。

⑥ グラフ──「傾向は？比較は？」を視覚化する万能ツール

グラフは、棒グラフ・折れ線グラフ・円グラフ・帯グラフ・レーダーチャートなど、データを目で見える形にする汎用ツールの総称です。他の6つの道具が「特定の目的」に特化しているのに対し、グラフはあらゆる場面で使える万能選手です。

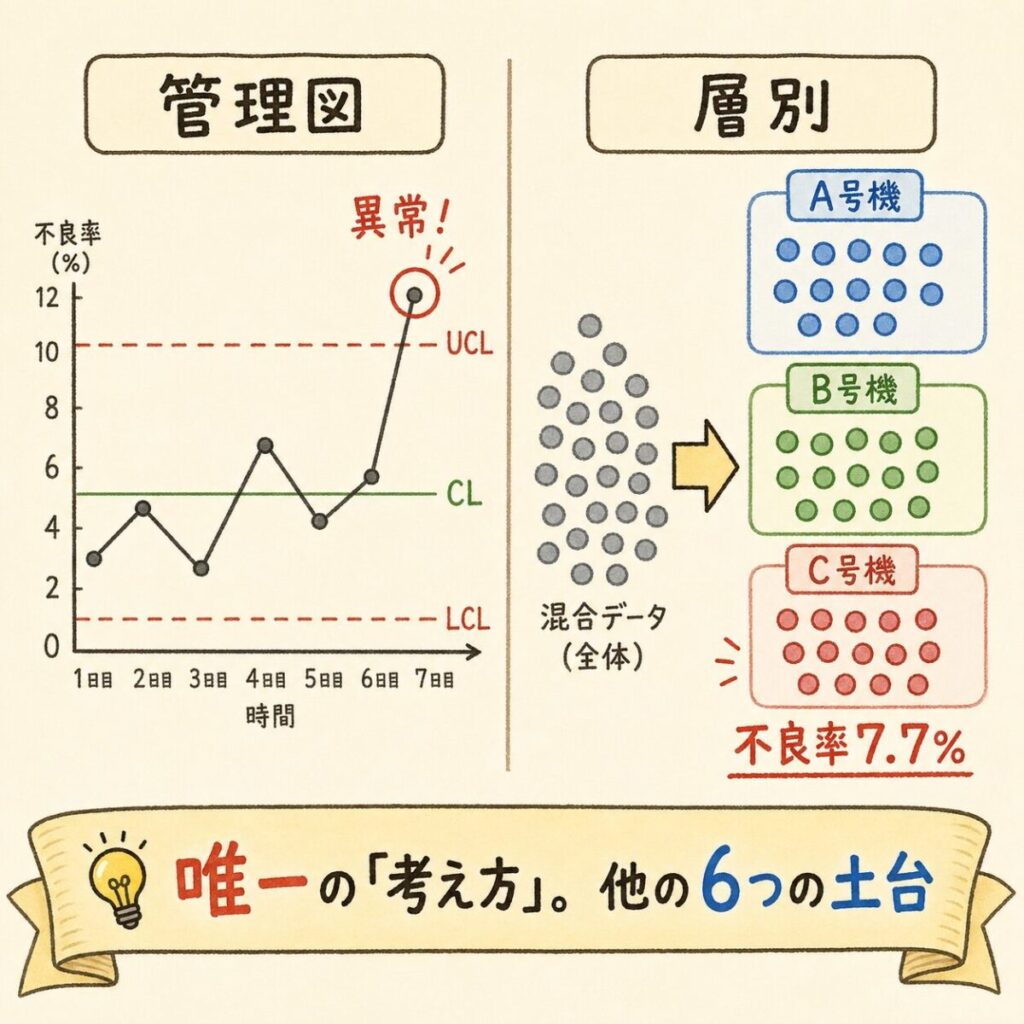

各道具の解説⑦＋層別──管理図とQC7つ道具の「土台」

⑦ 管理図──「工程は安定？異常？」をリアルタイムで監視する

管理図は、時系列のデータを折れ線グラフにプロットし、中心線（CL）と上方管理限界線（UCL）・下方管理限界線（LCL）を引いたものです。データがこの管理限界内に収まっていれば「工程は安定」、はみ出したり特異なパターンが出たら「異常あり」と判断します。

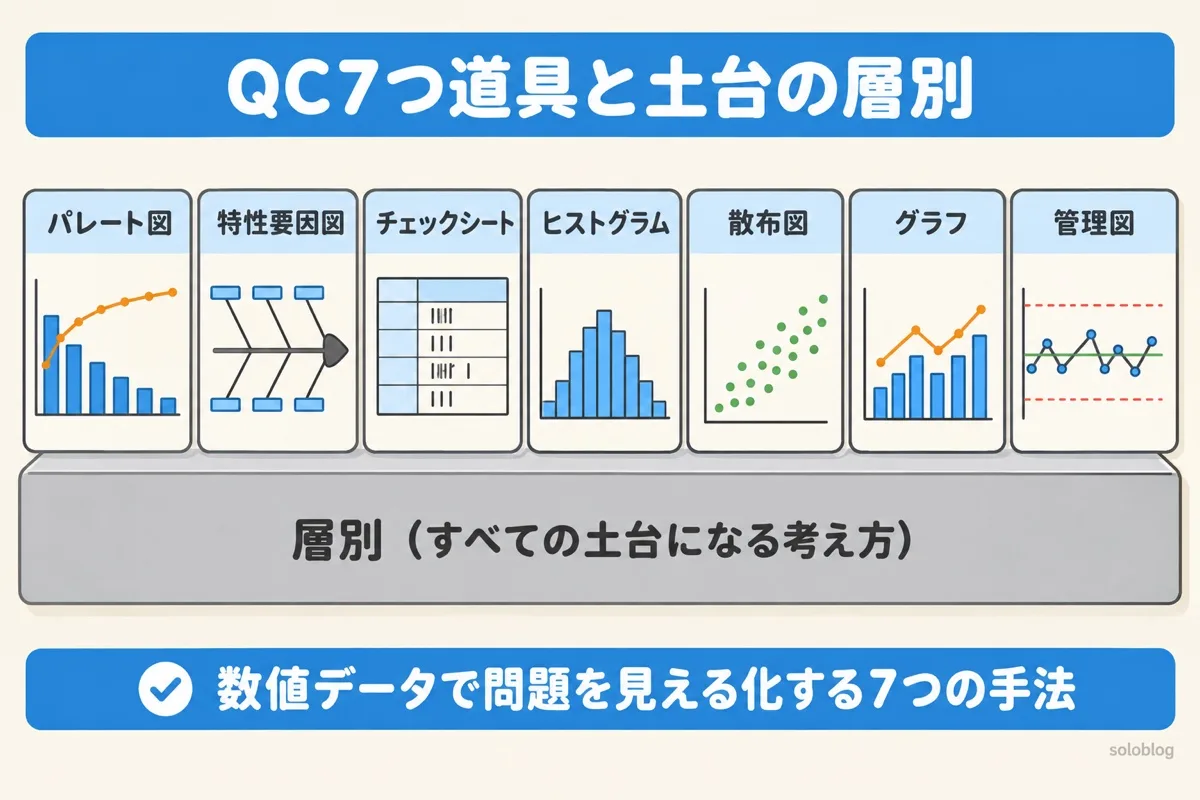

層別──すべての道具の「土台」となる考え方

層別は、データを「共通の特徴」（設備別・ロット別・シフト別など）で仕分ける「考え方」です。QC7つ道具の中で唯一「手法」ではなく「考え方」であり、他の6つの道具すべてに適用して分析精度を底上げする「土台」です。層別なしに全体データで分析すると、設備間の差やロット間の差が平均に埋もれて、真の原因を見逃す危険があります。

あわせて読みたい

パレート図とは？見方と作り方、Excelでの描き方まで図解

パレート図の見方と作り方、Excelでの描き方

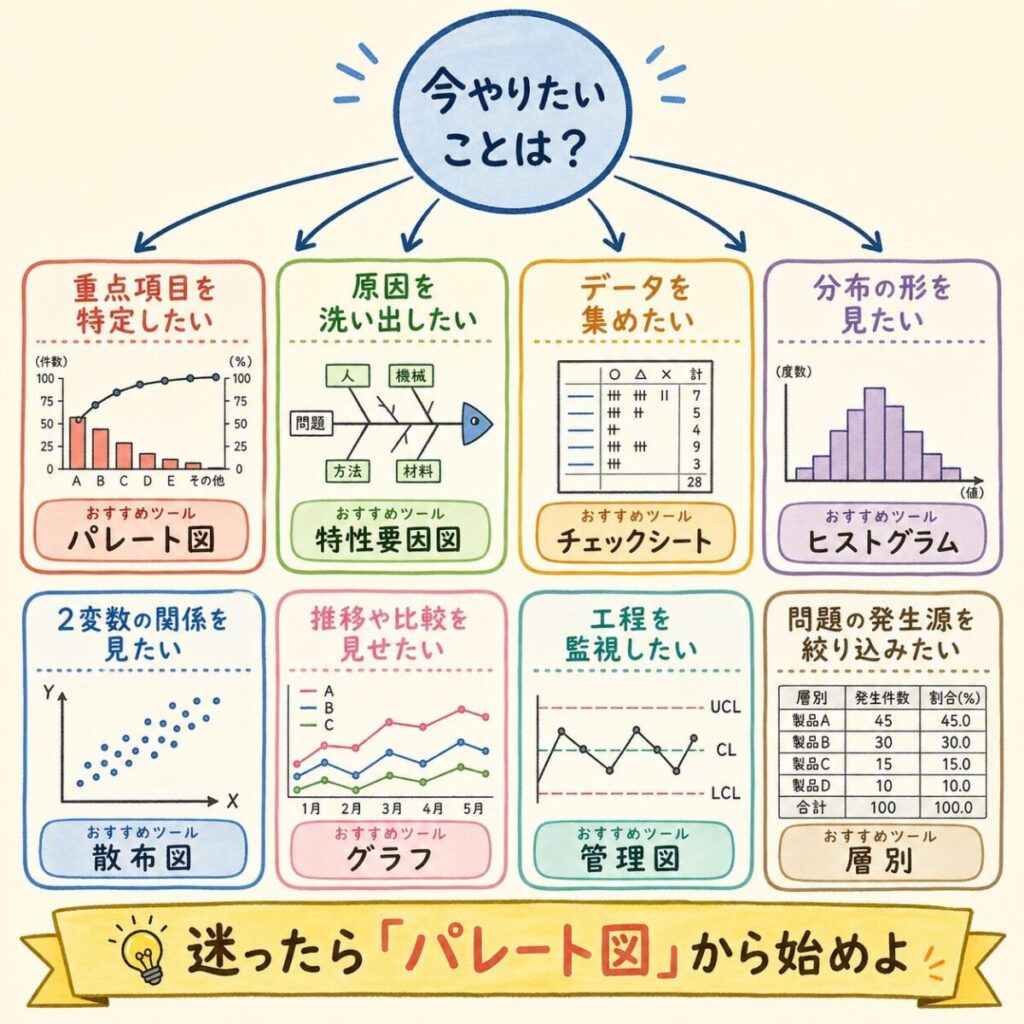

「いつ・何を使う？」──目的別フローチャート

ここが最も実践的なパートです。「今あなたがやりたいこと」から逆引きで道具を選べるフローチャートを用意しました。

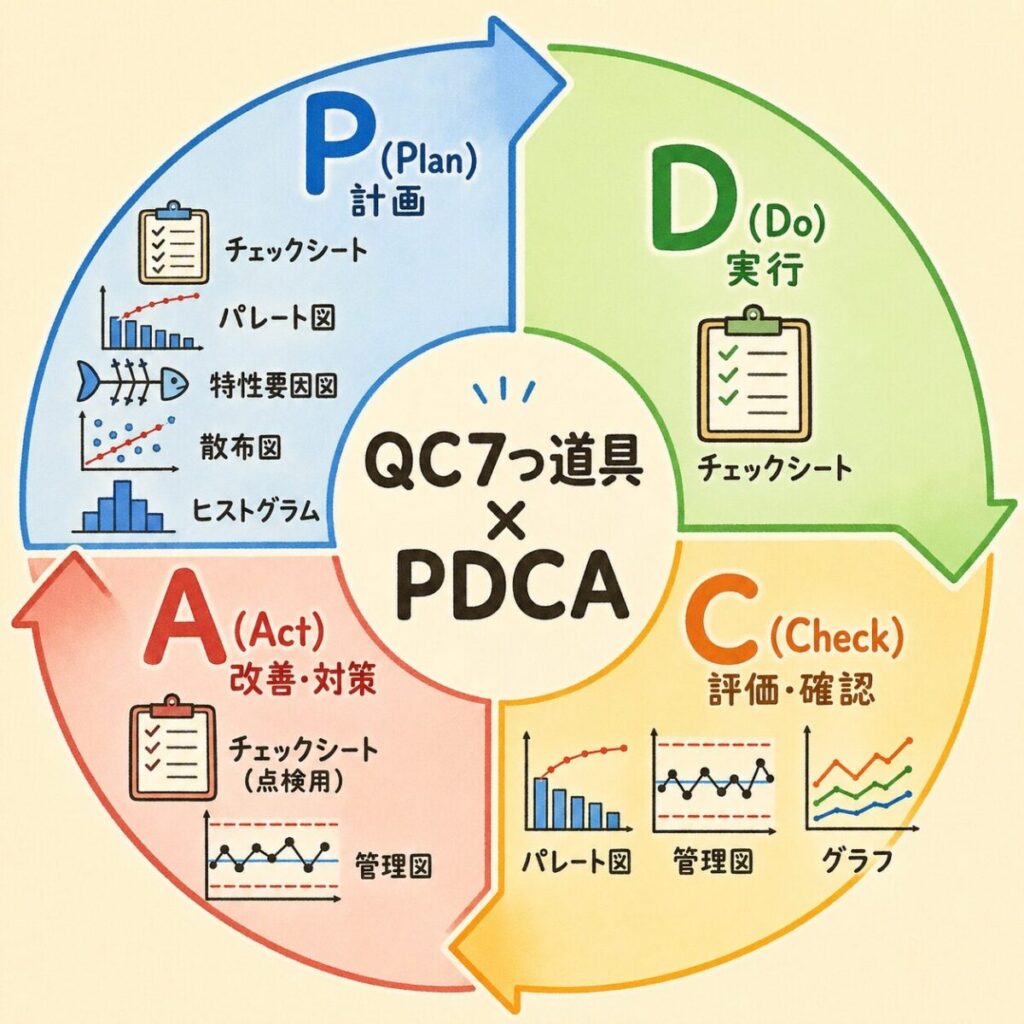

QC7つ道具 × PDCAサイクル──改善活動のどの段階で何を使うか

品質改善活動はPDCA（Plan → Do → Check → Act）サイクルで回します。QC7つ道具は、このPDCAの各段階で使い分けることで最大の効果を発揮します。

PDCA	やること	使うQC7つ道具	具体的な使い方
P Plan	現状を把握する	チェックシート → グラフ → ヒストグラム	データを収集し、推移やバラつきを視覚化して「今どうなっているか」を把握
	重点項目を決める	パレート図 ＋ 層別	不良項目を層別して、最も影響の大きい問題に絞り込む
	原因を分析する	特性要因図 → 散布図 ＋ 層別	4Mで原因候補を洗い出し、データで原因を検証する
	対策を立てる	──（QC道具より業務判断）	分析結果に基づき、具体的な対策を計画
D Do	対策を実行する	チェックシート	対策実施中のデータを正確に記録する
C Check	効果を確認する	パレート図（改善前後比較）＋ グラフ	改善前と改善後のパレート図を並べて、重点項目が減ったか確認
	工程を監視する	管理図 ＋ ヒストグラム	対策後の工程が安定しているか、バラつきが改善されたかを監視
A Act	標準化・横展開	チェックシート（点検用）＋ 管理図	効果が確認された対策を標準作業に落とし込み、管理図で継続監視

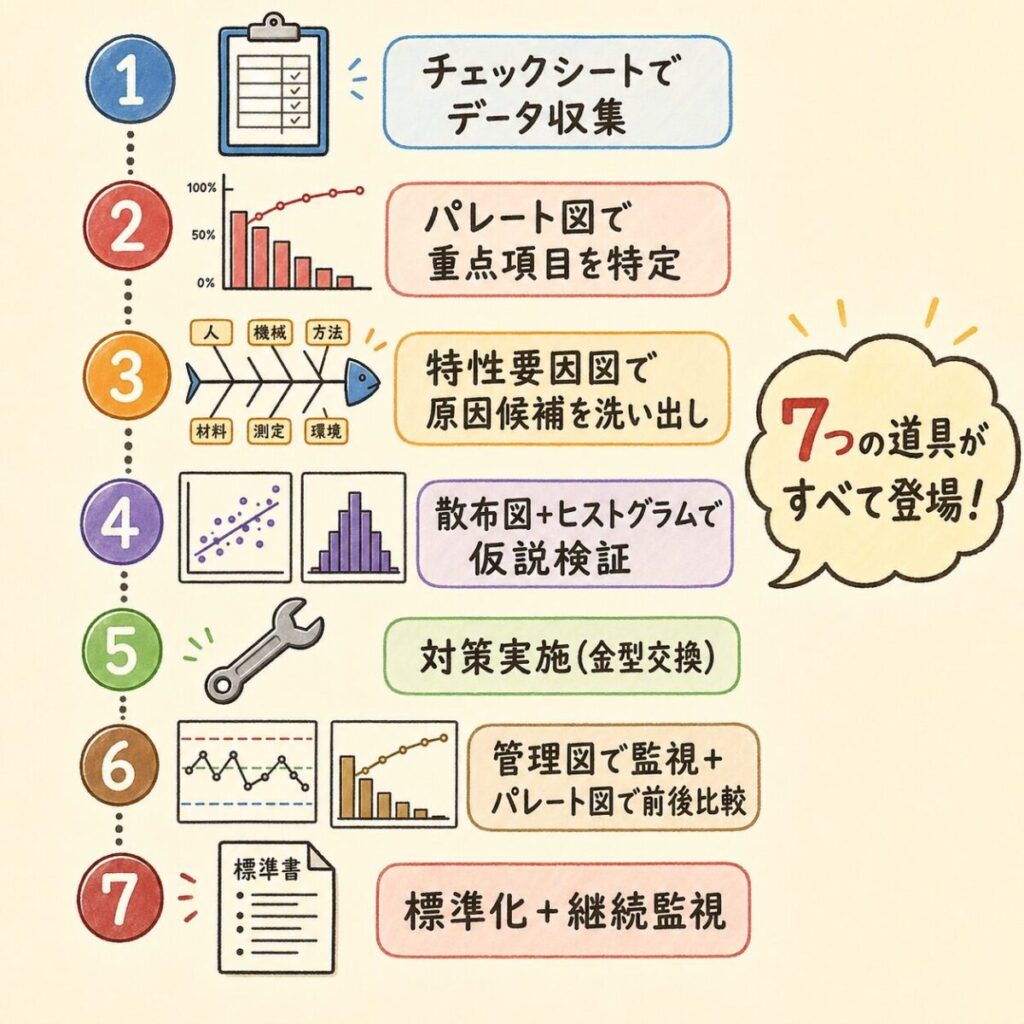

実践ストーリー──7つ道具を使った改善活動の流れ

ここまでの知識を統合して、ある製造ラインの不良改善を例に、QC7つ道具をどの順番で使うかをストーリー形式で追いかけましょう。

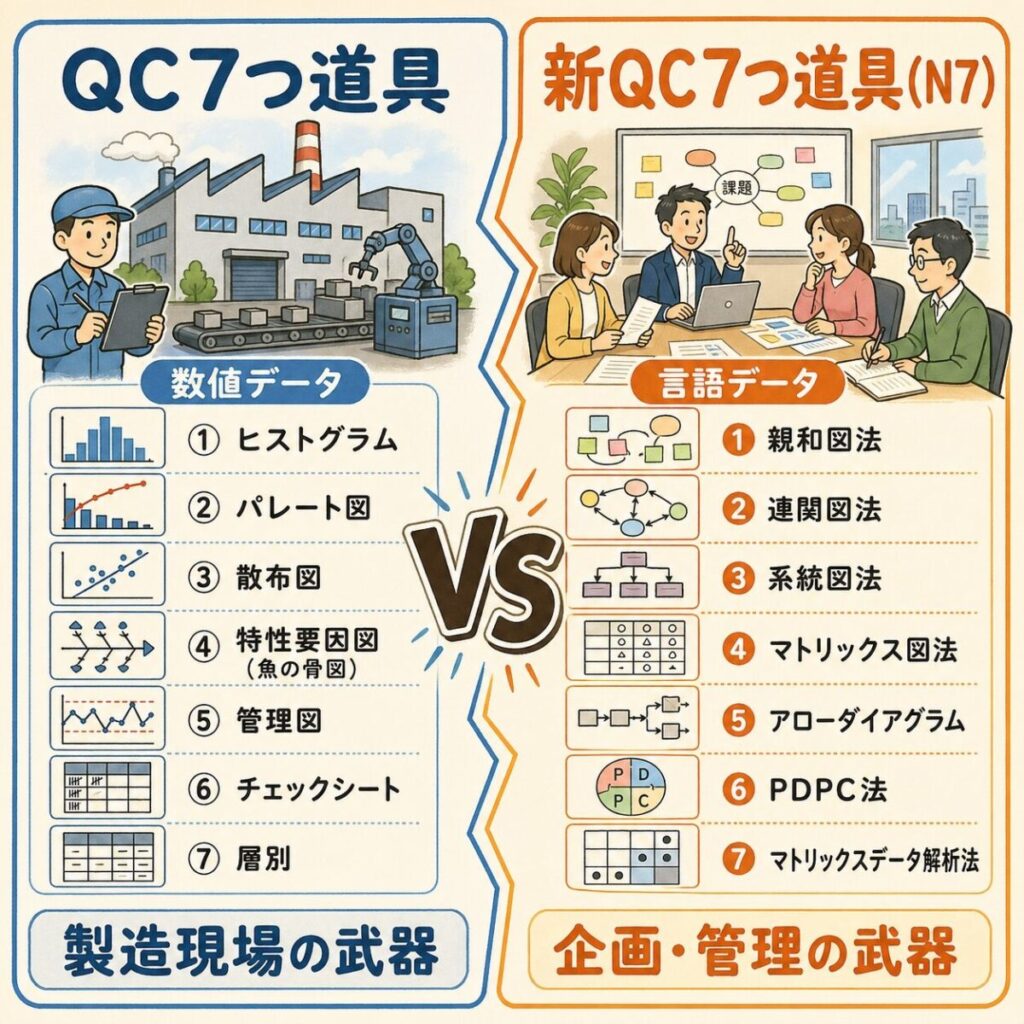

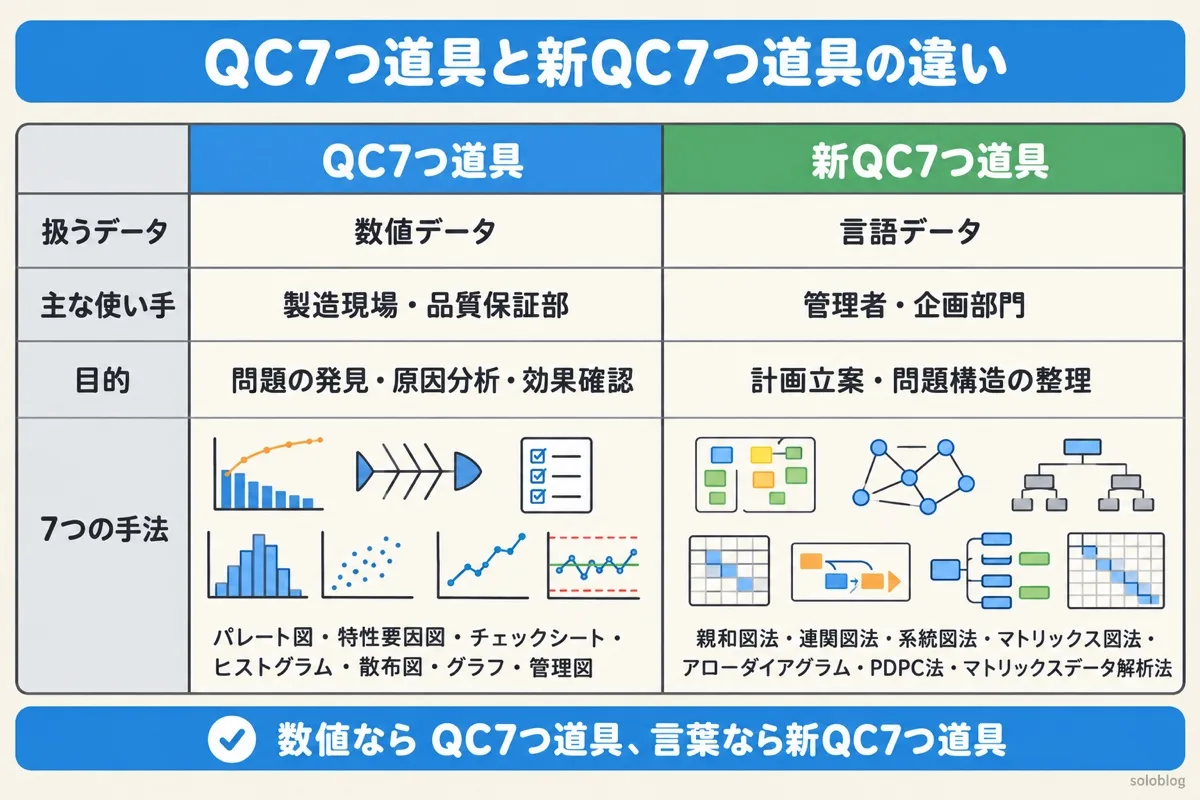

QC7つ道具と「新QC7つ道具」の違い

QC検定の勉強をしていると「新QC7つ道具（N7）」という言葉が出てきます。混同しやすいので、ここで整理しておきましょう。

新QC7つ道具の7つの手法と、場面ごとの使い分けは次の記事で図解しています。

あわせて読みたい

新QC7つ道具とは？QC7つ道具との違いと7つの手法の使い分けを図解

QC7つ道具との違いと7つの手法の使い分け

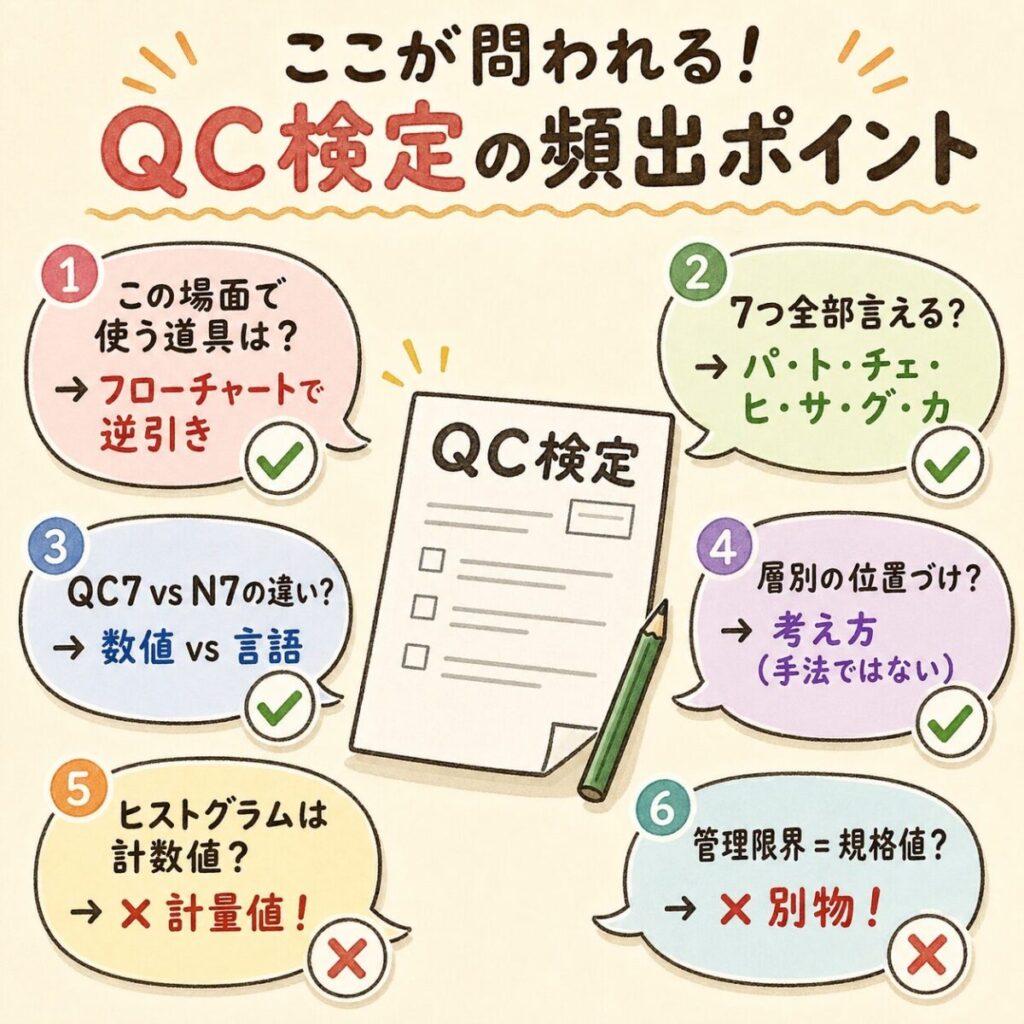

QC検定での出題ポイント──ここが問われる

QC検定2級・3級では、QC7つ道具に関する問題が毎回出題されます。頻出ポイントを押さえておきましょう。

出題パターン	正答のポイント
「この場面で使う道具は？」	目的別フローチャートで判断。「重点項目→パレート図」「原因洗い出し→特性要因図」「工程監視→管理図」
「QC7つ道具をすべて挙げよ」	QC検定のレベル表では「パレート図・特性要因図・チェックシート・ヒストグラム・散布図・グラフ・層別」。管理図はグラフとは別の項目。テキストによっては層別の代わりに管理図を入れる
「QC7つ道具と新QC7つ道具の違い」	QC7つ道具＝数値データ、新QC7つ道具＝言語データ
「層別の位置づけは？」	QC検定のレベル表ではQC七つ道具の1つ。データを共通の特徴で分けて見る考え方で、ほかの道具と組み合わせて使う
「特性要因図の大骨は？」	4M（人・機械・材料・方法）。測定（Measurement）を加えて5M、さらに環境（Environment）を加えて5M1Eとする場合も
「パレート図で用いる法則」	パレートの法則（80：20の法則）。全体の80%は上位20%の要因で発生する

まとめ──QC7つ道具の要点を1分で復習

項目	ポイント
QC7つ道具とは	品質管理で使う7つの基本的な統計的手法。数値データを「見える化」し、問題発見→原因分析→効果確認を行う
7つの道具	パレート図・特性要因図・チェックシート・ヒストグラム・散布図・グラフ・管理図（＋土台として層別）
選び方	「やりたいこと」から逆引き。重点特定→パレート図、原因分析→特性要因図、バラつき確認→ヒストグラム、関係確認→散布図、工程監視→管理図
PDCAとの連携	Plan（現状把握→原因分析）→ Do（データ記録）→ Check（効果確認・監視）→ Act（標準化）の各段階で使い分ける
最重要ポイント	層別は全道具の「土台」。どの道具を使うときも、まず層別する習慣が品質管理の実力を決める
