お悩み
こんなふうに思っていませんか?
  • 基板の上の「トランス」が何をしているのかわからない
  • 電柱の変圧器と同じものなのか、コイルと何がちがうのか知りたい
  • 充電器のトランスがなぜあんなに小さいのか不思議
この記事でわかること
  • トランスとは何か、電圧が巻数比で決まる仕組み
  • 変圧・絶縁・信号を伝える、の3つの役割
  • 電源トランス・フライバックなど種類と使われ方
  • 高い周波数で小さくできる理由と、巻数の計算ツール
結論|まず30秒でわかる答え

トランスとは、鉄やフェライトの芯(コア)に2つのコイルを巻き、片方に流した交流の電気を、磁気を通してもう片方へ伝える部品です。巻く回数の比で電圧を上げ下げでき、2つのコイルが電線でつながっていないので、入力側と出力側を電気的に切り離す「絶縁」もできます。直流はそのままでは伝えられません。

トランスとは何かを表すアイキャッチ。四角いコアの左右に2つのコイルが巻かれ、磁気を通して電気を伝える

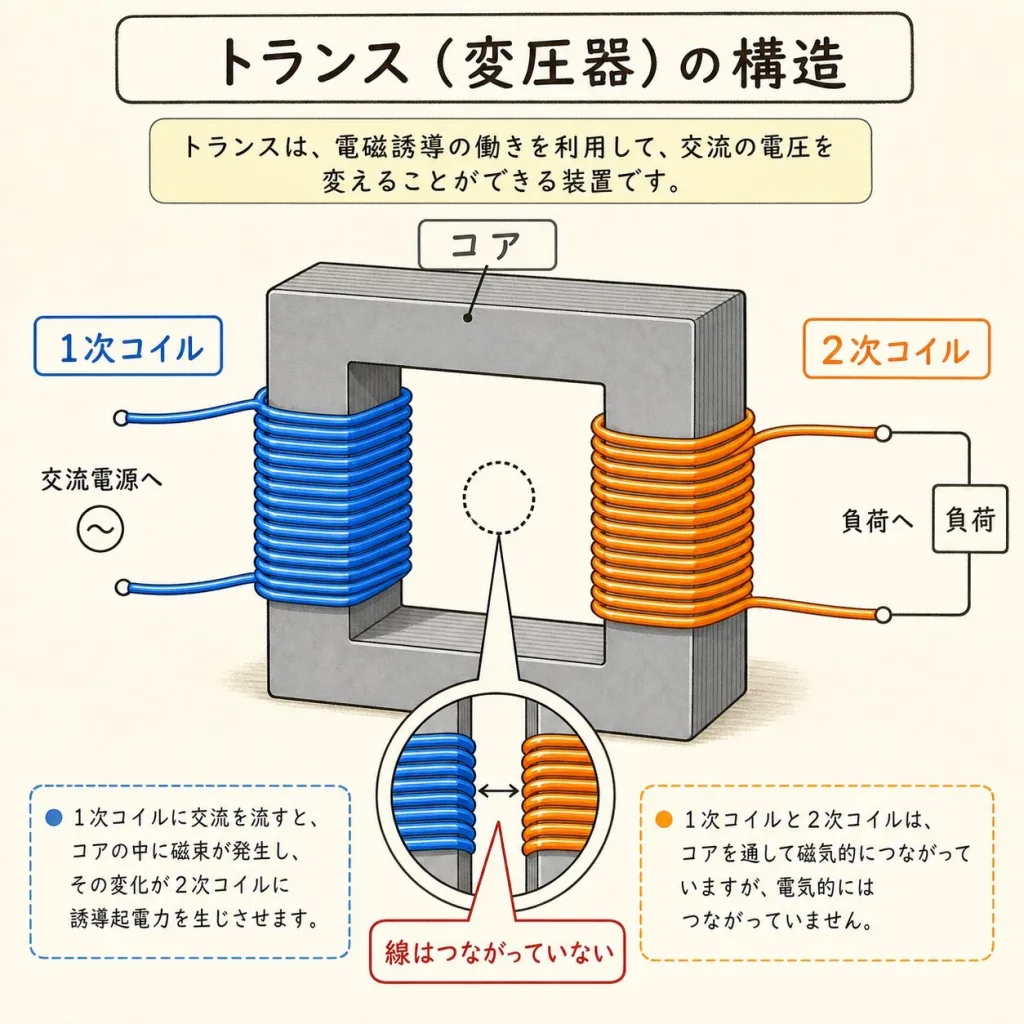

トランスとは?2つのコイルを磁気でつなぐ部品

トランス(変圧器)は、1次コイル・2次コイル・コアの3つでできています。電気 → 磁気 → 電気とバトンを渡すので、2つのコイルを電線でつなぐ必要がありません。

部分役割
1次コイル電気が入ってくる側。交流を流すと、向きと強さが変わり続ける磁気が生まれる
コア(鉄心・フェライト)磁気を通しやすい芯。磁気をもらさず2次コイルへ届ける
2次コイル変化する磁気を受けて、電圧が生まれる側(電磁誘導)

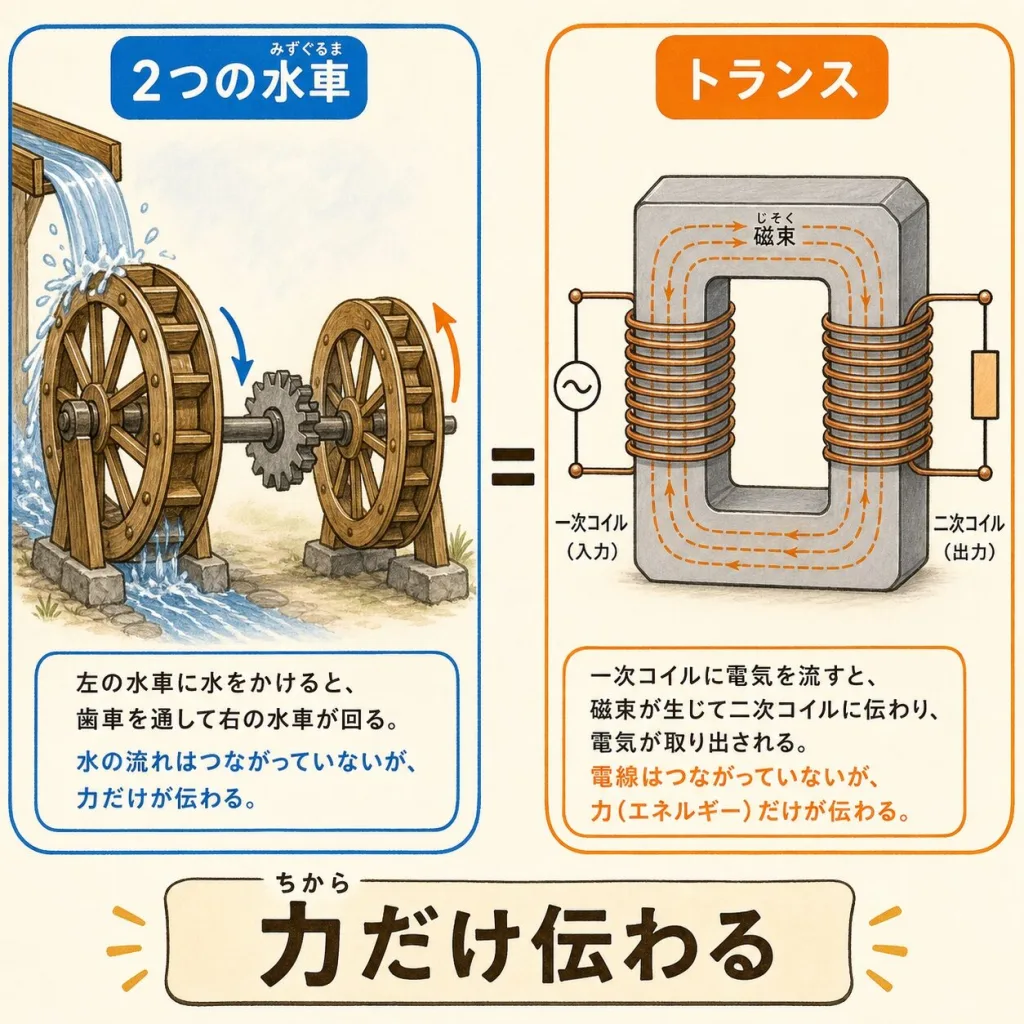

川の両側に水車を置き、歯車でつないだところを思いうかべてください。1つ目の水車の回転が歯車を通して2つ目に伝わり、歯車の大きさを変えれば回転の速さも変えられます。水そのものは混ざりません。トランスも、電気そのものはつながずに、磁気を通して力だけを伝えます。

なぜ直流では使えないのか

2次コイルに電圧が生まれるのは、磁気が「変化」しているときだけです。電池のような直流を流しても磁気は一定なので、2次側には電圧が出ません。それどころか、1次コイルは電線の抵抗だけになり、大きな電流が流れて焼けてしまうことがあります。スイッチング電源は、直流を高速でオン・オフして「変化する電気」にしてからトランスに通しています。

変圧器とは?仕組み・構造と原理を図解|巻数比と電圧・電流の関係
あわせて読みたい
変圧器とは?仕組み・構造と原理を図解|巻数比と電圧・電流の関係

変圧器とは?電磁誘導から巻数比まで(電験向け)

トランスの仕組みの図。1次コイルの電気がコアの中で磁気になり、2次コイルでまた電気になる。2つのコイルは線でつながっていない

電圧は巻数比で決まる

公式(理想のトランス)

V₂ = V₁ × N₂ ÷ N₁  I₂ = I₁ × N₁ ÷ N₂

V:電圧、I:電流、N:巻数。電圧は巻数に比例し、電流は反比例します(電力 V×I は1次と2次で等しい)。

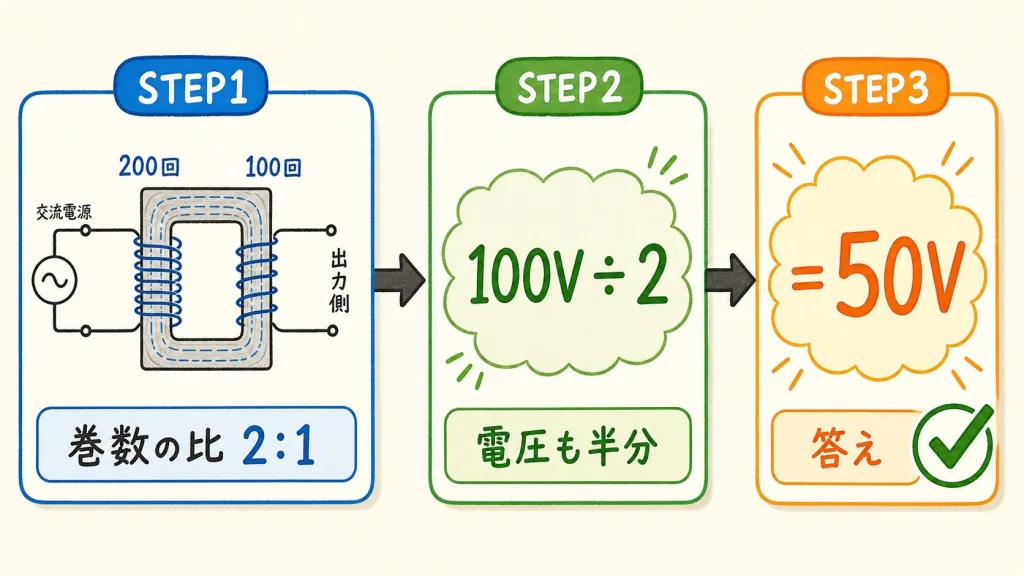

例題:1次を200回、2次を100回巻いたトランスに100Vを入れると、2次は100×100÷200=50Vです。電力は変わらないので、電流は逆に2倍になります。2次の巻数を多くすれば電圧は上がります(昇圧)。実際の製品はコイルの抵抗やもれる磁気のぶん少しずれるので、正確な値はデータシートで確かめます。

トランスの巻数比の図。1次200回、2次100回のトランスに100V・1Aを入れると、2次は50V・2Aになる

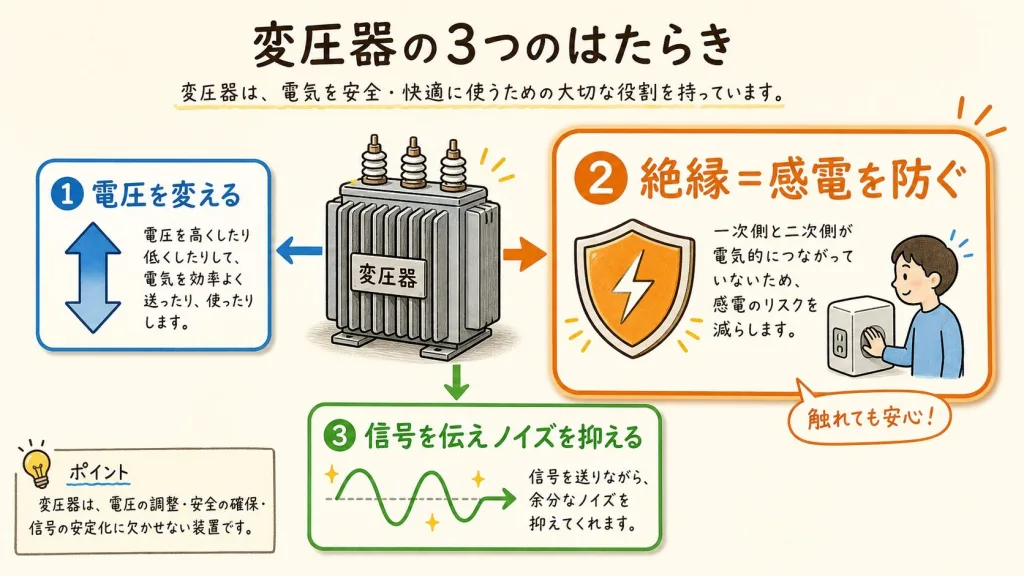

トランスの3つの役割

役割中身例
① 変圧巻数比で電圧を上げ下げするコンセントの電圧を、機器の中で使う低い電圧へ
② 絶縁(いちばん大事)入力側と出力側を電気的に切り離す充電器で、コンセント側の危険な電圧を人が触れる側へ通さない
③ 信号を伝える切り離したまま、変化する信号だけを通すLANポートの中のパルストランス、ゲート駆動用のトランス

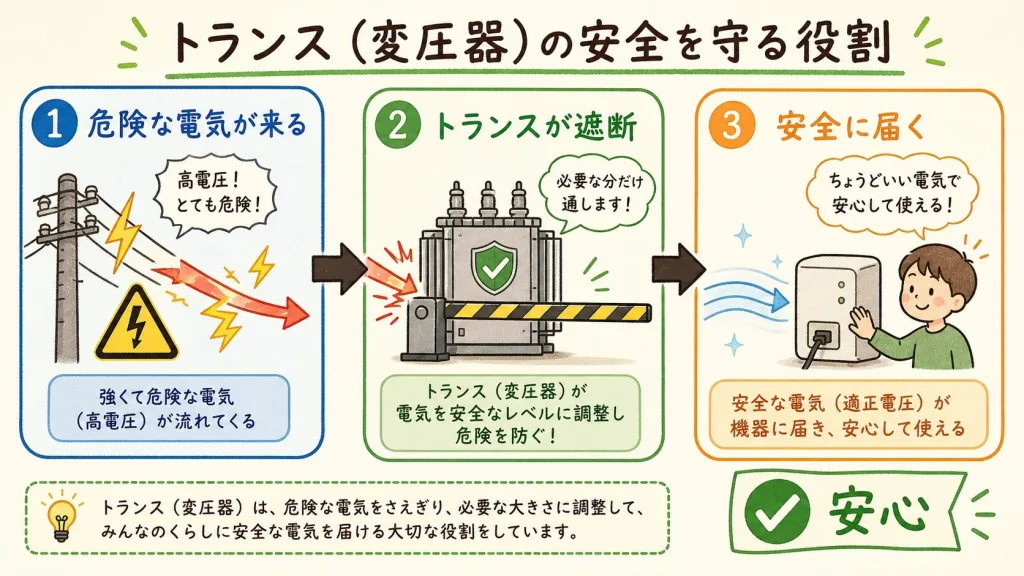

とくに絶縁は、ほかの部品では代わりがききにくい役割です。スマホの充電器では、トランスがコンセント側と、あなたが触るケーブル側をきっちり切り離しています。万一コンセント側で故障が起きても、危険な電圧が手元へ来にくいのはこのためです。安全規格では、トランスの1次と2次のあいだに必要な絶縁の種類や距離が決められています。

絶縁の種類とは?基礎・付加・二重・強化・機能絶縁の違いを図解|判定ツール付き
あわせて読みたい
絶縁の種類とは?基礎・付加・二重・強化・機能絶縁の違いを図解|判定ツール付き

絶縁の種類、基礎・付加・二重・強化絶縁

トランスの3つの役割の図。電圧を上げ下げする変圧、危険な電圧を人が触れる側へ通さない絶縁、切り離したまま信号を伝える

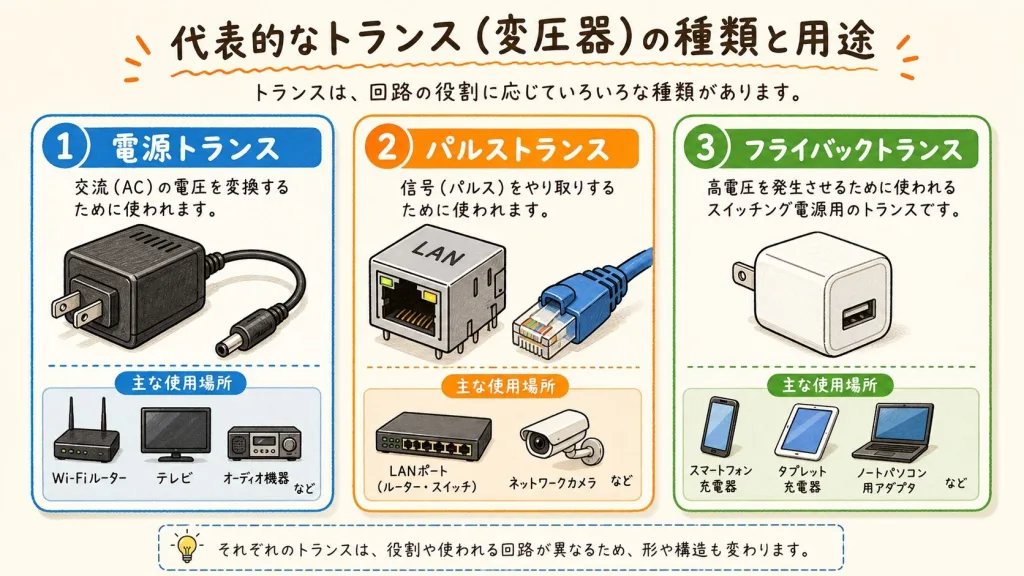

トランスの種類と使われ方

種類特徴使われる場所
商用周波数の電源トランス50/60Hzをそのまま変圧。鉄心で大きく重い古いACアダプター、制御盤の電源
スイッチング電源用(フライバック・フォワードなど)数十k〜数百kHzで動かすので小さい。フェライトのコアスマホの充電器、パソコンの電源
パルス・信号トランス電力ではなく信号を絶縁して伝えるLANポート、パワー素子のゲート駆動
カレントトランス(CT)大きな交流電流を、小さな電流に変えて測る電流の検出、電力計
絶縁トランス(1対1)電圧は変えず、絶縁とノイズ対策のために使う医療機器、測定器、実験用の電源
単巻トランス(オートトランス)1本のコイルの途中から取り出す。小さく安いが絶縁しない海外製品用の電圧変換器、スライダック

同じ「トランス」でも、電力を送るもの、信号を送るもの、電流を測るものがあります。単巻トランスは1次と2次がつながっているので、絶縁が必要な場所には使えません。

トランスの種類の図。商用の電源トランス、スイッチング電源用、パルストランス、カレントトランス、絶縁トランス、単巻トランス

なぜ充電器のトランスは小さいのか|周波数と巻数

同じ電圧を出すのに必要な「巻数×コアの太さ」は、周波数が高いほど小さくて済みます。

公式(正弦波)

V = 4.44 × f × N × B × A

f:周波数[Hz]、N:巻数、B:コアの最大磁束密度[T]、A:コアの断面積[m²](方形波なら4.44が4.0)

100Vを出す1次コイルを考えます。50Hzの鉄心(B=1.2T、断面4cm²)なら約940回巻く必要があります。100kHzのフェライト(B=0.2T、断面0.5cm²)なら約23回で済みます。周波数を2,000倍にしたことで、コアを細くしても巻数がずっと少なくなるのです。これが、スイッチング電源のトランスが手のひらに乗るほど小さい理由です(実際には損失や温度でBを小さめに選びます)。

① 巻数比から2次電圧・電流
② 必要な1次巻数(V₁を使う)

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。

周波数とトランスの大きさの図。100Vを出すのに50Hzの鉄心では約940回巻くが、100kHzのフェライトでは約23回で済む

トランスでよくある間違い

よくある間違い正しい考え方
直流でも使える磁気が変化しないと2次に電圧が出ない。直流は大電流で焼けることも

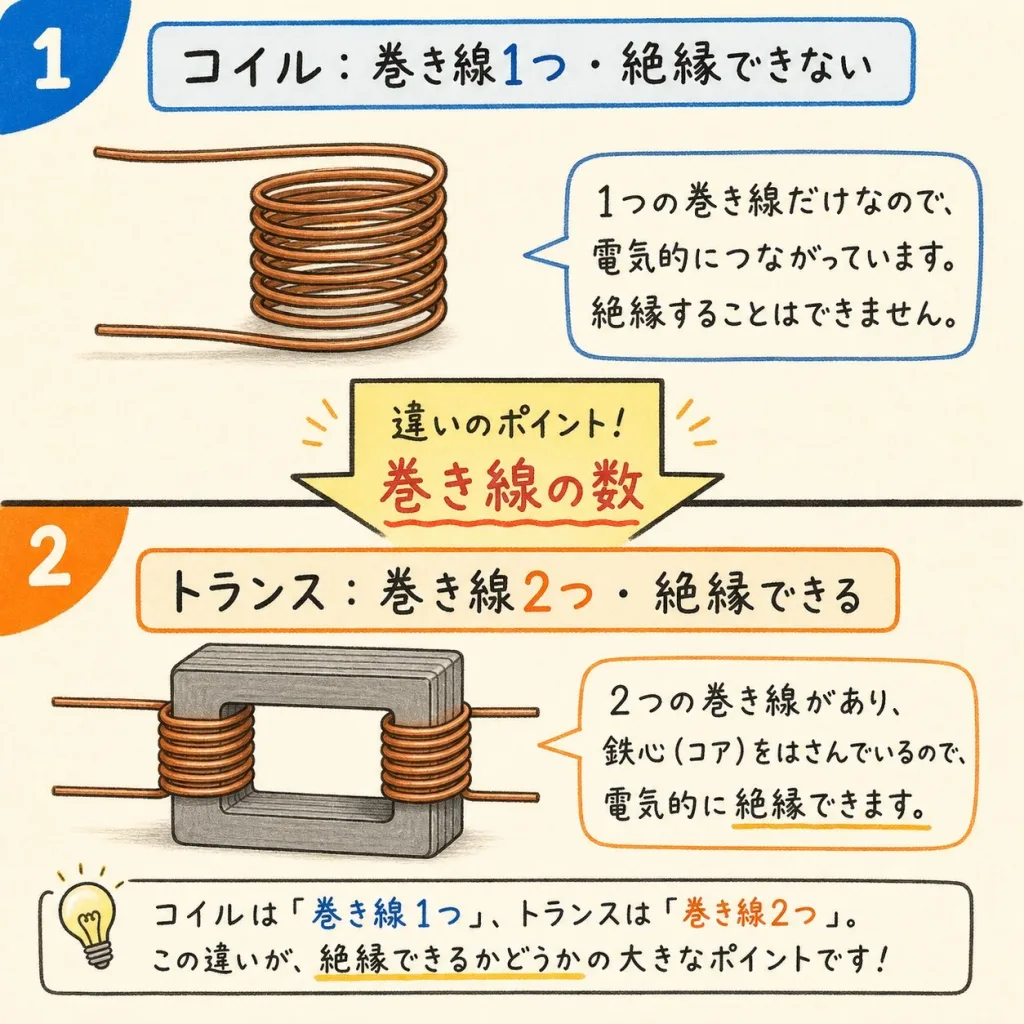

トランスとコイルは同じコイルは1つで電気をためる・流れを整える。トランスは2つで電気を渡す
電圧を上げると電力も増える電力は増えない。電圧が上がれば電流は下がる
トランスなら必ず絶縁している単巻トランスは絶縁しない。絶縁の強さも製品ごとにちがう
50Hz用を高い周波数でも使えるコアの材料で使える周波数が決まる。鉄心は高周波で損失が大きい

絶縁の方法はトランスだけではありません。信号を光で伝えて切り離すフォトカプラもよく使われます。

フォトカプラとは?仕組みと使い方、CTRと寿命の設計を図解|抵抗値の計算ツール付き
あわせて読みたい
フォトカプラとは?仕組みと使い方、CTRと寿命の設計を図解|抵抗値の計算ツール付き

フォトカプラとは?光で絶縁する理由

トランスのよくある間違いの図。交流だけで使える、コイルと違い2つのコイルで電気を渡す、昇圧しても電力は増えない、単巻トランスは絶縁しない

よくある質問

Q. トランスとは簡単にいうと?

A. 2つのコイルを磁気でつなぎ、交流の電圧を変えたり、入力と出力を電気的に切り離したりする部品です。

Q. トランスと変圧器は同じもの?

A. 同じものです。電子機器の部品は「トランス」、電力設備は「変圧器」と呼ぶことが多いですが、仕組みは同じです。

Q. トランスで電圧はどう決まる?

A. 巻数の比で決まります。V₂=V₁×N₂÷N₁です。電圧が上がると、そのぶん電流は下がります。

Q. なぜ直流では使えないの?

A. 2次に電圧が出るのは磁気が変化するときだけだからです。直流は一定なので、2次には電圧が出ません。

Q. 充電器のトランスが小さいのはなぜ?

A. 数十kHz以上の高い周波数で動かしているからです。周波数が高いほど、少ない巻数と細いコアで済みます。

まとめ
  • トランス=2つのコイルを磁気でつなぐ部品。交流だけ
  • 電圧は巻数比で決まり、電流は反比例する
  • 役割は変圧・絶縁・信号を伝えるの3つ。いちばん大事なのは絶縁
  • 電源・スイッチング用・パルス・CT・絶縁・単巻などの種類がある
  • 周波数が高いほど小さくできる(V=4.44fNBA)
トランスのまとめの図。2つのコイルを磁気でつなぐ、電圧は巻数比で決まる、いちばん大事なのは絶縁、高い周波数ほど小さくできる
