X̄-R管理図とは?平均と範囲の2つで見張る
X̄-R管理図は、上下2段のグラフがセットになった管理図です。上のX̄管理図で群の平均の動き(中心がずれていないか)を、下のR管理図で群の中のばらつき(ばらつきが大きくなっていないか)を見ます。
| 記号 | 読み方 | 意味 |
|---|---|---|
| X̄ | エックスバー | 1つの群の平均値 |
| R | アール(Range) | 1つの群の範囲(最大値−最小値) |
| X̿ | エックスダブルバー | 全部の群のX̄の平均(X̄管理図の中心線) |
| R̄ | アールバー | 全部の群のRの平均(R管理図の中心線) |
| n | サンプルの大きさ | 1つの群の中のデータの数(係数表はこれで引く) |
| k | 群の数 | 群がいくつあるか |
お弁当工場で、唐揚げ弁当の重さ(目標100g)を見張る場面で考えます。1時間ごとに5個の弁当を抜き取って量ります。このとき、5個が1つの群で、n=5です。平均が102gや98gにずれていたら油の温度や衣の量など「全体を動かす原因」を、5個の差が急に大きくなったら盛り付けのばらつきなど「群の中を乱す原因」を疑います。
UCL・CL・LCLの意味

X̄-R管理図の作り方|4ステップ
| ステップ | やること | ポイント |
|---|---|---|
| ① データを群に分ける | 同じ条件でつくった数個(n=4〜5)を1群とし、20〜25群ほど集める | 群の中は同じ条件、群と群の間で条件の変化が出るように分ける |

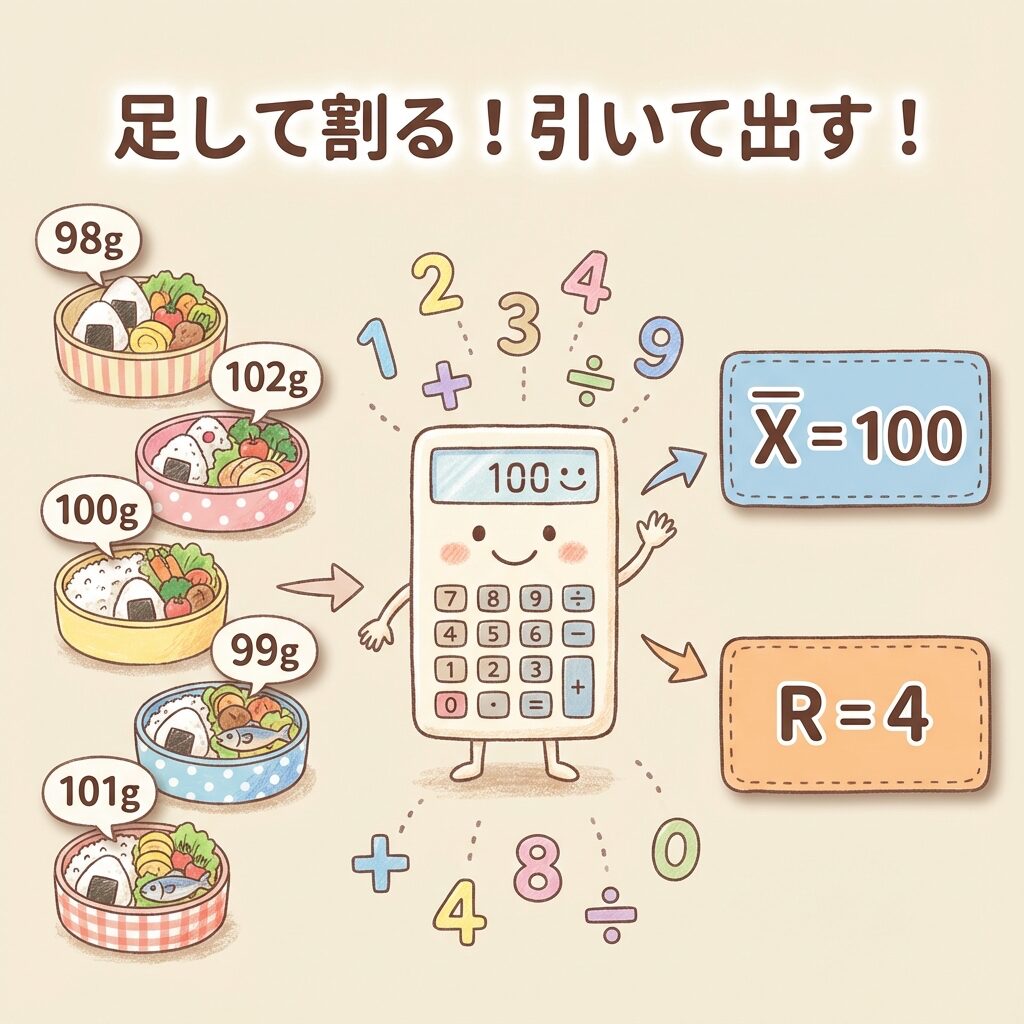

| ② X̄とRを計算する | 群ごとに平均X̄と範囲R(最大−最小)を出す | X̄は小数第1位か2位まで |
| ③ 中心線と管理限界を計算する | X̿とR̄を出し、係数表のA₂・D₃・D₄で限界を出す | nで係数を引く。群の数kで引かない |
| ④ 点を打って判定する | X̄とRを時間順に打ち、限界の外の点やくせを見る | まずR管理図、次にX̄管理図を見る |
A₂R̄は「群の平均の3σ」を、R̄から手早く出すためのかけ算です。3σの幅をとる理由は、管理限界の±3σの記事でくわしく説明しています。

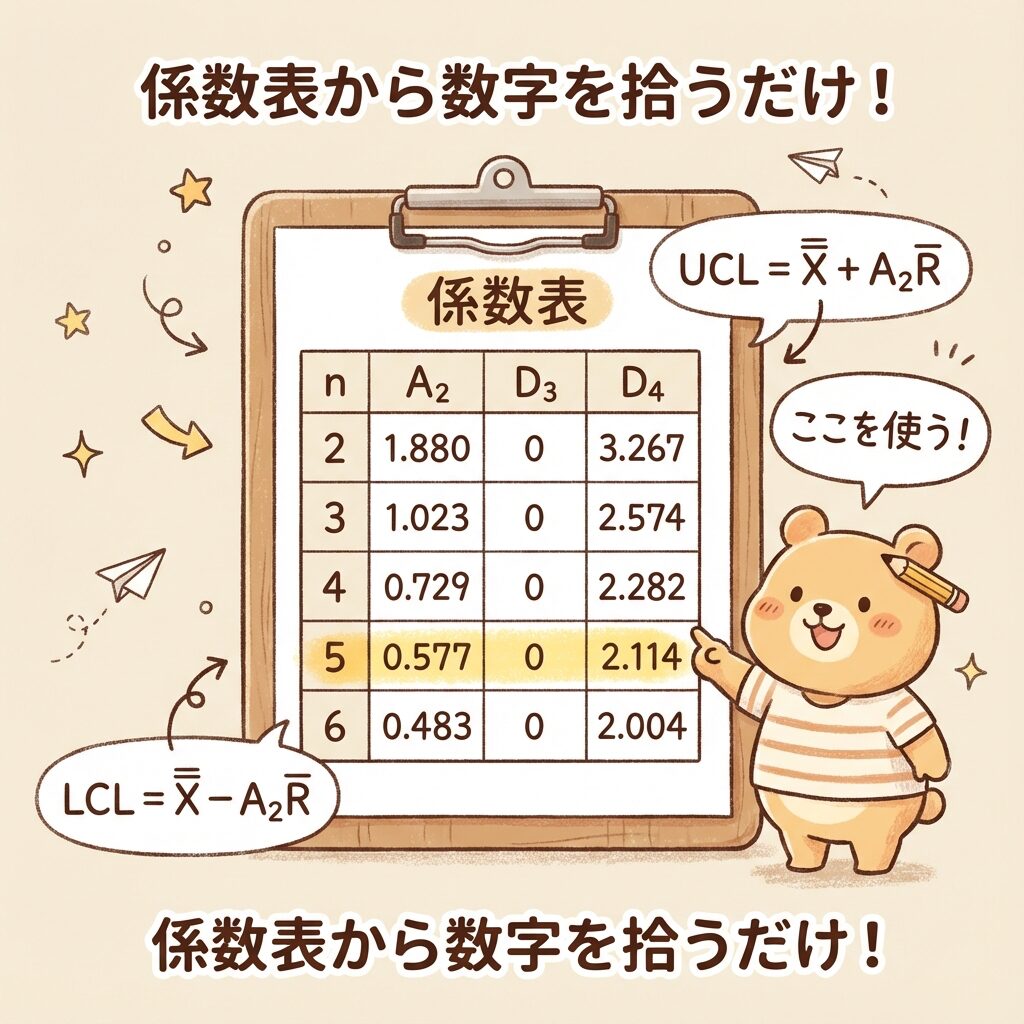

係数表(A₂・D₃・D₄・d₂)
| n | A₂ | D₃ | D₄ | d₂ |
|---|---|---|---|---|
| 2 | 1.880 | − | 3.267 | 1.128 |
| 3 | 1.023 | − | 2.574 | 1.693 |
| 4 | 0.729 | − | 2.282 | 2.059 |
| 5 | 0.577 | − | 2.114 | 2.326 |
| 6 | 0.483 | − | 2.004 | 2.534 |
| 7 | 0.419 | 0.076 | 1.924 | 2.704 |
| 8 | 0.373 | 0.136 | 1.864 | 2.847 |
| 9 | 0.337 | 0.184 | 1.816 | 2.970 |
| 10 | 0.308 | 0.223 | 1.777 | 3.078 |
D₃が「−」のn≦6では、R管理図の下方管理限界は考えません。範囲Rはマイナスにならず、計算上の下限が0より下になるからです。d₂は、R̄から工程の標準偏差を推定するときに使います(σ≒R̄÷d₂)。
QC検定では、係数表は問題文の中に出てくるのがふつうです。覚えるより、nの行を正しく引くことが大事です。係数がどこから来るのかは、係数表の記事で説明しています。
A2・D3・D4の意味と使い方
例題|唐揚げ弁当の重さでX̄-R管理図をつくる
1時間ごとに5個(n=5)の弁当を量り、10群のデータを集めました(単位:g)。本来は20〜25群ほど集めますが、ここでは手順がわかるように10群で計算します。
| 群 | 5個の重さ | X̄(平均) | R(範囲) |
|---|---|---|---|
| 1 | 101 99 100 103 98 | 100.2 | 5 |
| 2 | 99 101 100 98 100 | 99.6 | 3 |
| 3 | 100 103 99 101 99 | 100.4 | 4 |
| 4 | 98 100 101 99 101 | 99.8 | 3 |
| 5 | 102 101 98 101 101 | 100.6 | 4 |
| 6 | 100 99 98 99 101 | 99.4 | 3 |
| 7 | 97 101 100 99 103 | 100.0 | 6 |
| 8 | 101 100 99 102 99 | 100.2 | 3 |
| 9 | 104 103 105 102 103 | 103.4(UCLの外) | 3 |
| 10 | 99 100 101 97 100 | 99.4 | 4 |
| 合計の平均 | X̿=100.3 | R̄=3.8 |
中心線と管理限界を計算する
| 管理図 | UCL | CL | LCL |
|---|---|---|---|
| X̄管理図 | 100.3+0.577×3.8=102.49 | 100.3 | 100.3−0.577×3.8=98.11 |
| R管理図 | 2.114×3.8=8.03 | 3.8 | なし(n=5なのでD₃がない) |
判定する|第9群がUCLの外
R管理図は、どの群のRも8.03より小さく、ばらつきに異常はありません。一方、X̄管理図では第9群のX̄=103.4が、UCLの102.49をこえています。この時間帯だけ、全体が重くなる原因があったと考えます。調べると、衣をつくる担当が交代し、衣が濃くなっていたことがわかった、という場面です。
原因がわかって手を打った群は、管理限界の計算から除き、残りの9群で計算し直します。すると X̿=99.96、R̄=3.89 で、X̄管理図は UCL=102.20・LCL=97.71、R管理図は UCL=8.22 になります。これを、これから先の工程を見張る管理限界として使います。原因がわからないまま点を消すのは、ただのデータの書きかえなのでやってはいけません。
限界の外の点だけでなく、中心線の片側に点が続く「連」や、上がり続ける「傾向」も異常のサインです。判定ルールは、SPC管理の記事にまとめています。
管理図の異常判定ルール

X̄-R管理図の計算ツール
1行に1群ずつ、データをスペースかカンマで区切って貼ってください(1群は2〜10個、どの群も同じ数)。X̄・R・管理限界と、限界の外に出た群を出します。
入力すると、その場で計算し直します。入力したデータは画面の中で計算するだけで、どこにも送信されません。
X̄-R管理図からわかること|σの推定と工程能力
管理図で工程が安定しているとわかったら、R̄から工程の標準偏差を推定できます。例題の計算し直した値では、σ≒R̄÷d₂=3.89÷2.326=1.67gです。規格が100±5gなら、Cp=(105−95)÷(6×1.67)=1.00となり、規格に対して余裕が少ないことがわかります。
ここで大事なのは、管理限界と規格限界は別物だということです。管理限界は工程のふだんのばらつきから計算した線、規格限界はお客さまや設計が決めた合格の線です。管理図に規格の線を引いて「規格内だから正常」と判定するのはまちがいです。
工程能力指数Cp・Cpkの計算
X̄-s管理図とどう使い分ける?
| 管理図 | 向いている場面 |
|---|---|
| X̄-R管理図 | 1群が2〜9個くらい。計算がかんたんで、現場で手計算しやすい |
| X̄-s管理図 | 1群が10個以上。範囲Rより標準偏差sのほうが、ばらつきを正確に表せる |
| X-Rs管理図 | 1回に1個しかデータがとれない(バッチの分析値など) |

QC検定でよく出る問題パターン
| パターン | 問題の例 | 解き方 |
|---|---|---|
| ① UCL・LCLを求める | X̿=50、R̄=6、n=4のとき、X̄管理図のUCLは? | 50+0.729×6=54.37 |
| ② R̄から求める | 5群のRが5,4,6,5,5(n=5)。R管理図のUCLは? | R̄=5、2.114×5=10.57 |
| ③ 判定する | UCL=52、LCL=48のとき、X̄=53の群は? | UCLの外なので異常(工程が管理状態でない) |
| ④ σを推定する | R̄=4.652、n=5のとき、工程のσは? | 4.652÷2.326=2.0 |
つまずきやすいのは、②のようにR̄を自分で出してから係数をかける問題と、④のd₂を使う問題です。ほかの管理図の公式もまとめて確かめたいときは、計算問題パターンの記事が便利です。

X̄-R管理図でよくある間違い
| よくある間違い | 正しい考え方 |
|---|---|
| 係数表を群の数kで引く | 係数表は1群のデータ数nで引く |
| 管理図に規格の線を引いて判定する | 管理限界はデータから計算した線。規格とは別に見る |
| 限界の外の点を、原因を調べずに消す | 原因を調べて手を打ってから、除いて計算し直す |
| X̄管理図だけを見る | 先にR管理図を見る。ばらつきが不安定だとX̄の限界も信用できない |
| 新しいデータが来るたびに限界を計算し直す | 決めた限界で見張り、工程を変えたときに見直す |
