この記事でわかること
シリーズ全体像|今ここ!

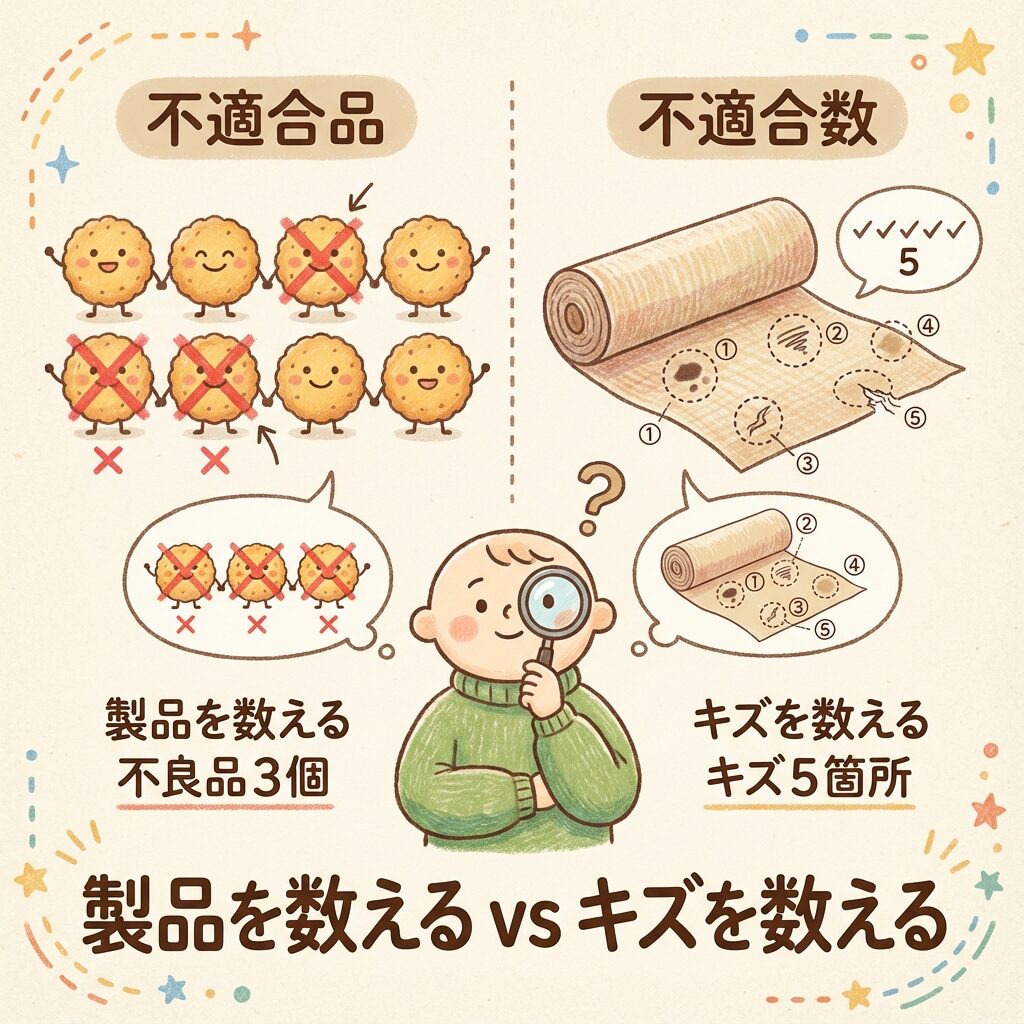

まず超重要!「不適合品」と「不適合数」の違い
c・u管理図を理解するには、この違いを押さえることが絶対に必要です!
布地工場でたとえると

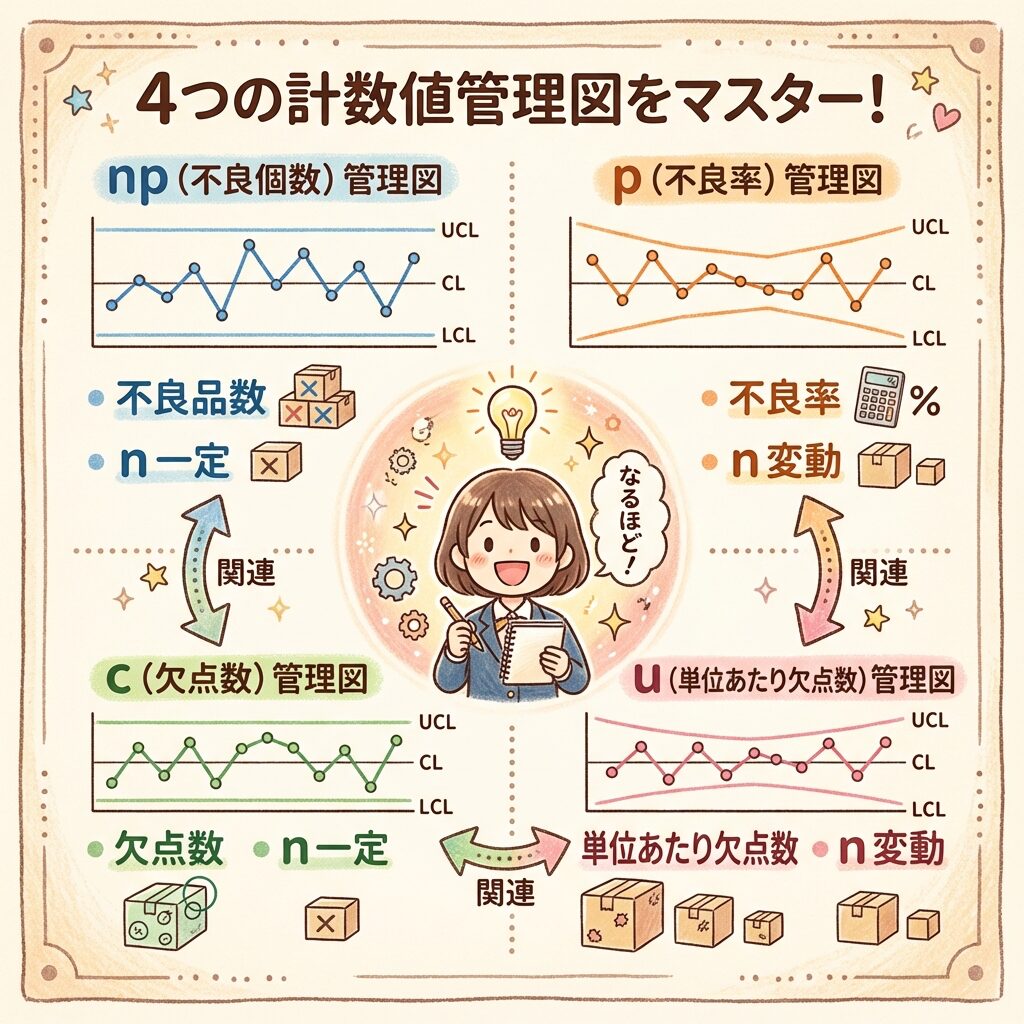

4つの計数値管理図を整理しよう
| 管理図 | 何を管理? | 検査単位 | 例 |
|---|---|---|---|
| np | 不適合品数 | 一定 | 100個中3個不良 |
| p | 不適合品率 | 変動 | 不良率3% |
| c | 不適合数 | 一定 | 1反にキズ5箇所 |
| u | 単位あたり不適合数 | 変動 | 1㎡あたりキズ0.5箇所 |

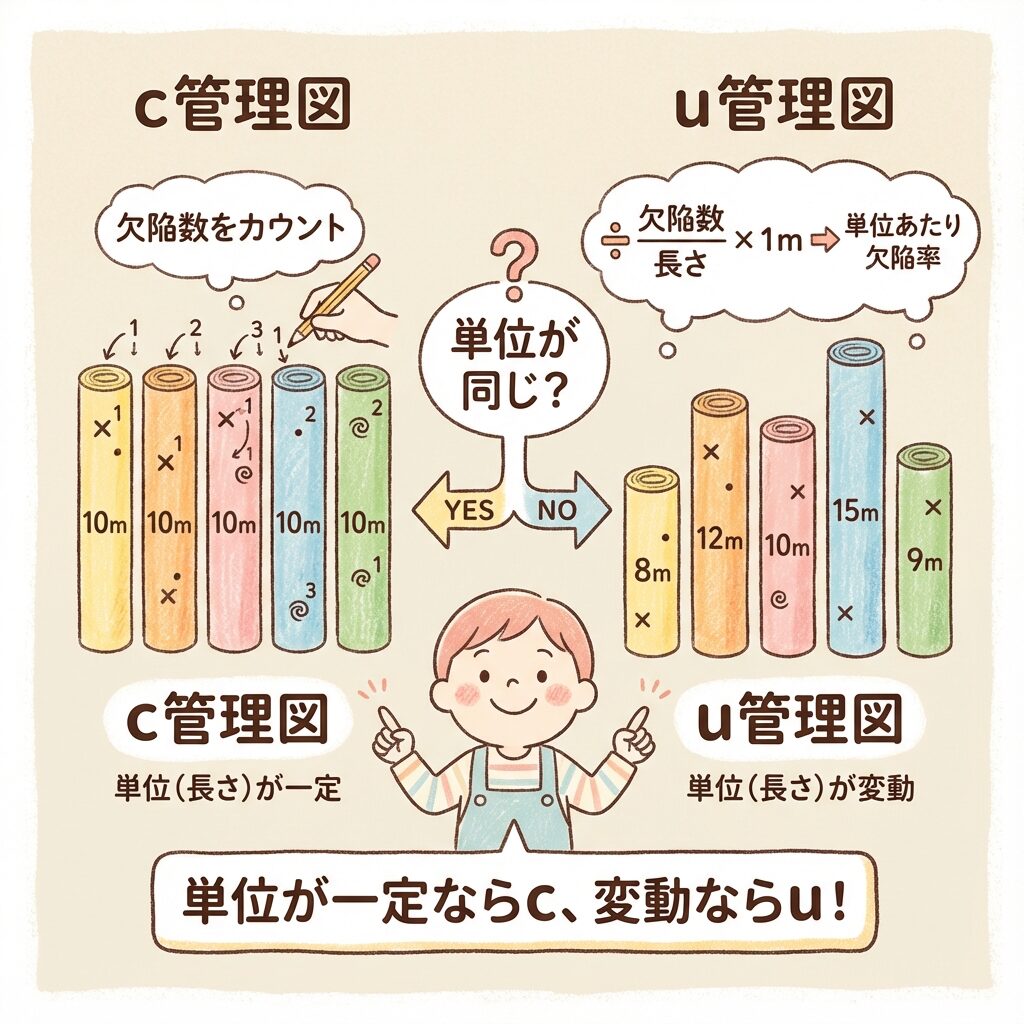

c管理図とu管理図の違い
結論から言うと、検査する単位(サイズ)が同じかどうかで決まります。
布地検査でたとえると
選び方フローチャート
用語を整理しよう
| 記号 | 読み方 | 意味 |
|---|---|---|
| c | シー | 不適合数(欠点の数) |
| c̄ | シーバー | 平均不適合数 |
| u | ユー | 単位あたり不適合数 |
| ū | ユーバー | 平均単位あたり不適合数 |
| n | エヌ | 検査単位の大きさ |

c管理図の作り方
STEP1:データを集める
毎日10mの布地を検査して、キズの数を記録しました。
| 日 | 検査長さ | 不適合数 c |
|---|---|---|
| 1日目 | 10m | 4 |
| 2日目 | 10m | 6 |
| 3日目 | 10m | 3 |
| 4日目 | 10m | 5 |
| 5日目 | 10m | 7 |
| 合計 | 50m | 25 |
STEP2:平均不適合数 c̄ を求める
STEP3:管理限界線を計算する
例題の計算
c̄ = 5.0 のとき

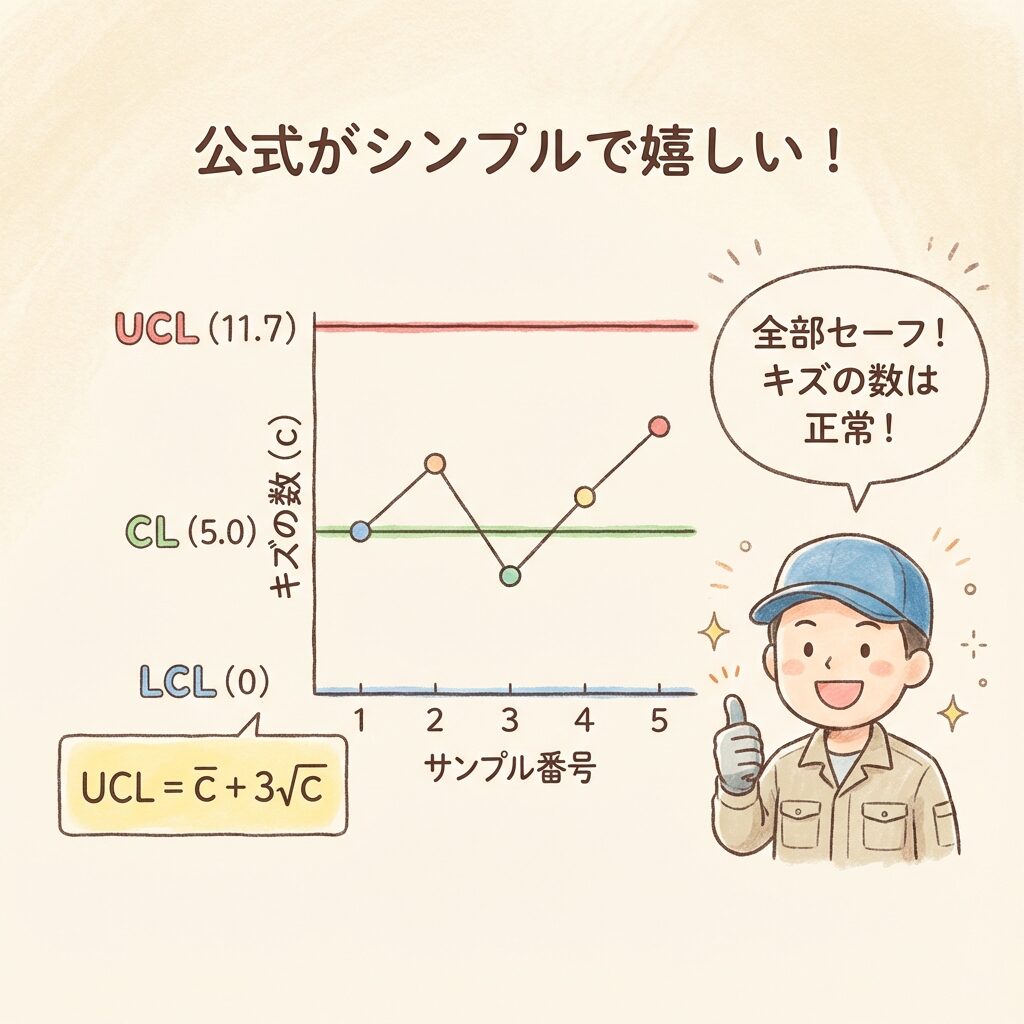

計算結果まとめ
| 管理線 | 値 | 意味 |
|---|---|---|
| UCL | 11.7箇所 | これ以上は異常 |
| CL | 5.0箇所 | 平均的なキズの数 |
| LCL | 0箇所 | 下限なし |
あわせて読みたい
管理図のA2・D3・D4の意味|d2から導く理由と係数の検算表
管理図のA2・D3・D4の意味|d2から導く理由と係数の検算表

u管理図の作り方
STEP1:データを集める
今度は検査する長さが日によって違うケースです。
| 日 | 検査長さ n | 不適合数 | u(1mあたり) |
|---|---|---|---|
| 1日目 | 8m | 4 | 4÷8 = 0.50 |
| 2日目 | 12m | 5 | 5÷12 = 0.42 |
| 3日目 | 10m | 6 | 6÷10 = 0.60 |
| 4日目 | 15m | 6 | 6÷15 = 0.40 |
| 5日目 | 5m | 4 | 4÷5 = 0.80 |
| 合計 | 50m | 25 | − |
STEP2:平均単位あたり不適合数 ū を求める
STEP3:管理限界線を計算する
例題の計算(1日目:n=8)

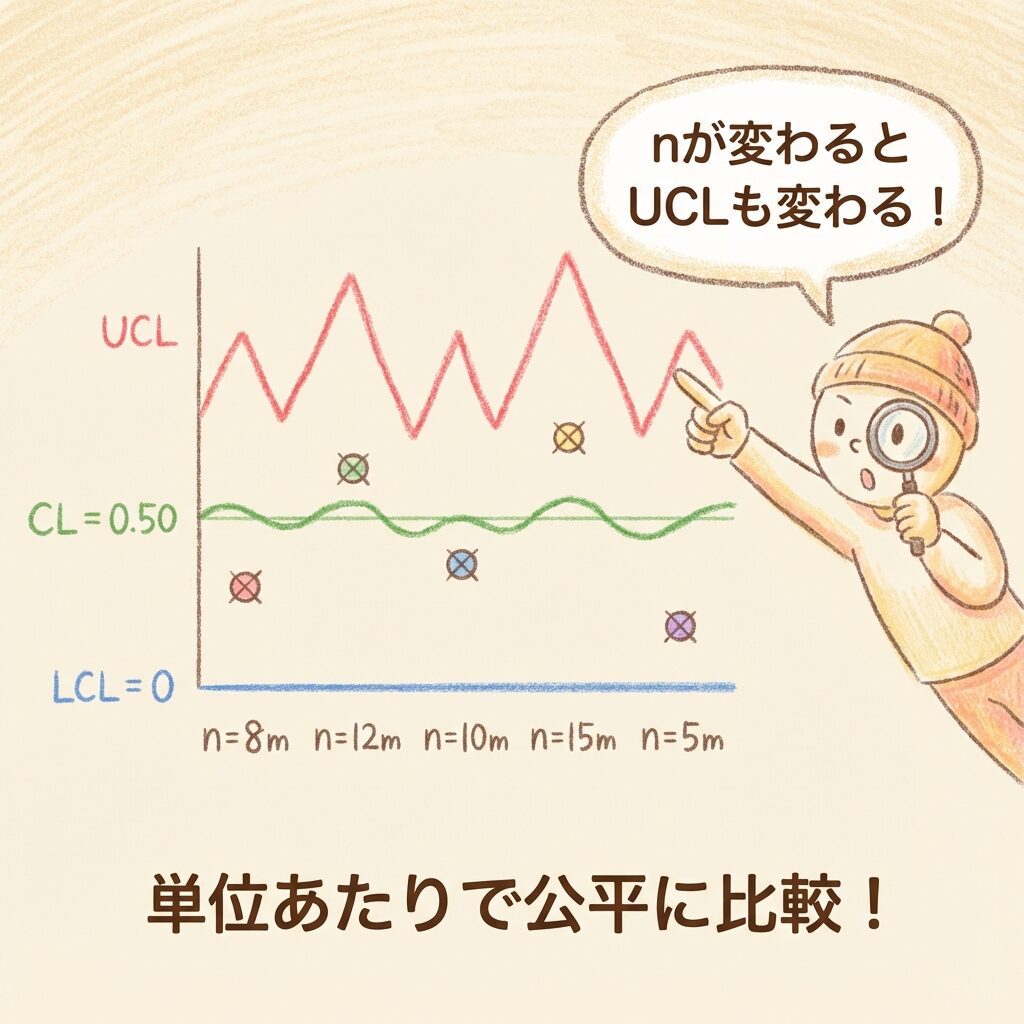

各日の管理限界線
| 日 | n | UCL | CL | LCL | 実測u | 判定 |
|---|---|---|---|---|---|---|
| 1 | 8 | 1.25 | 0.50 | 0 | 0.50 | ○ |
| 2 | 12 | 1.11 | 0.50 | 0 | 0.42 | ○ |
| 3 | 10 | 1.17 | 0.50 | 0 | 0.60 | ○ |
| 4 | 15 | 1.05 | 0.50 | 0 | 0.40 | ○ |
| 5 | 5 | 1.45 | 0.50 | 0 | 0.80 | ○ |

c管理図 vs u管理図 比較まとめ
| 項目 | c管理図 | u管理図 |
|---|---|---|
| 管理するもの | 不適合数 | 単位あたり不適合数 |
| 検査単位 | 一定 | 変動OK |
| 管理限界線 | まっすぐ | ギザギザ |
| 公式の特徴 | 超シンプル | nが入る |
| CL | c̄ | ū |
| UCL/LCL | c̄ ± 3√c̄ | ū ± 3√(ū÷n) |
| 対応するnp・p | np管理図 | p管理図 |
QC検定でよく出る問題
パターン①:どの管理図を使うか
パターン②:c管理図のUCLを求めよ
パターン③:u管理図でūを求めよ
パターン④:np・p・c・uの使い分け

公式まとめ(試験直前チェック用)
