電柱のバケツの正体は「柱上変圧器」｜中身・役割・1台で何軒に送るかを図解

※本記事にはプロモーション（広告）が含まれています。

通勤や散歩のとき、電柱を見上げてみてください。銀色〜灰色の円筒形のバケツがぶら下がっているはずです。

日本の道路にあれが何個あるか、ご存知ですか？答えは約450万個。日本の人口の約1/28です。それくらい大量に、街のあちこちに設置されています。

なぜそんなに必要なのでしょうか？1個で全部の家をまかなえばいいのに。中身は何が入っているのでしょうか？

前回の記事で「変圧器がなぜ電圧を変えられるのか」という原理を解説しました。今回はもっと身近に、「なぜあのバケツが街中にあるのか」という街歩き目線で正体を暴いていきます。

結論：あのバケツは「街の電圧を家庭用に下げる最後の関所」

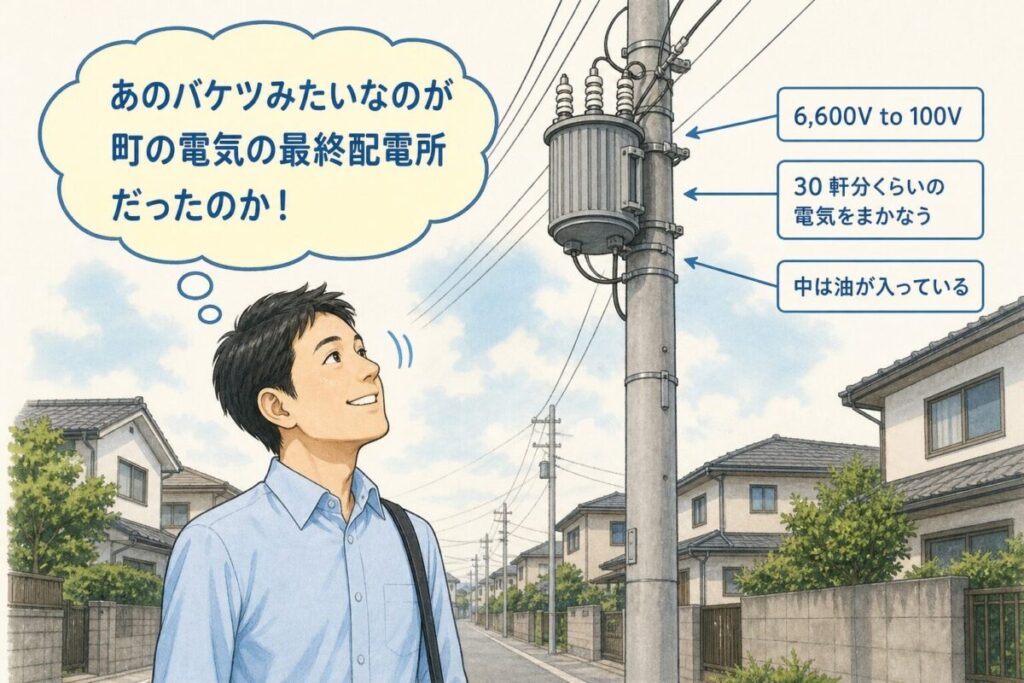

先に結論を言います。電柱の上の灰色のバケツ＝「柱上変圧器（ちゅうじょうへんあつき）」。これは、あなたの家の最後の手前で電圧を下げる「関所」です。

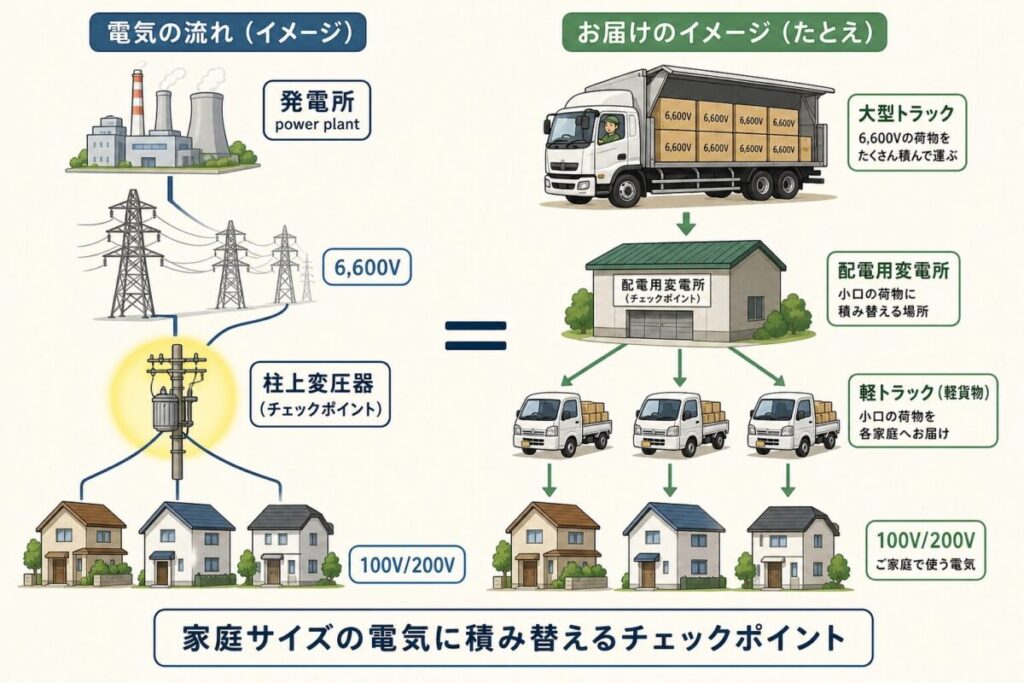

イメージとしては、「街の宅配便の最終配達所」です。

大型トラック（高圧の送電線）で街まで運ばれてきた荷物を、最終的に各家庭の玄関先まで届けるには、軽トラ（低圧の引き込み線）に積み替える必要があります。その積み替えステーションが、電柱の上のバケツの正体です。

電柱のバケツの中身を、下のショート動画でも見られます。

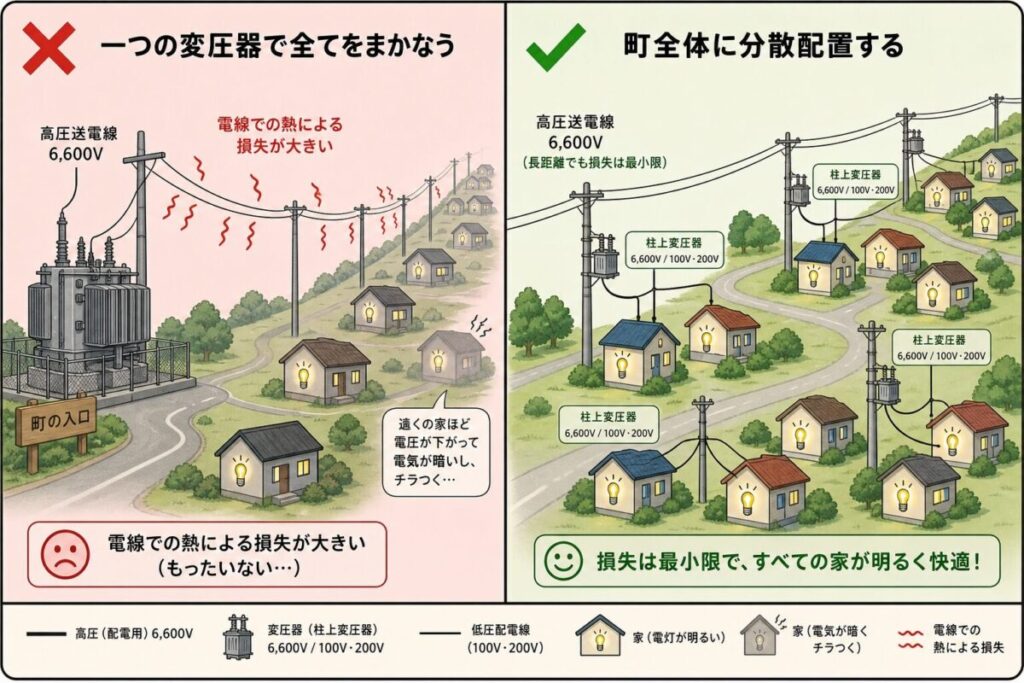

なぜ街中に大量に必要？「1個で全部」じゃダメな理由

ここで素朴な疑問。「街の入口にデカい変圧器を1個置けば済むんじゃないの？」と思いませんか？

答えはNO。1個でまとめると、家まで電気を届ける間に大量にロス（熱として消える）するからです。

「ホースで水を遠くまで運ぶ」で考えてみる

水を運ぶホースを思い浮かべてください。細いホースで遠くまで水を流すと、途中で水圧が下がって弱々しくなる。さらにホースから水がにじみ出て、ロスも増えます。

電気もまったく同じです。家庭用の100Vのまま長い距離を送ろうとすると、電線の抵抗で電気が熱になって消えてしまう。だから「家のすぐ手前まで6,600Vの高い電圧で送って、最後の最後に100Vに落とす」という工夫が必要なんです。

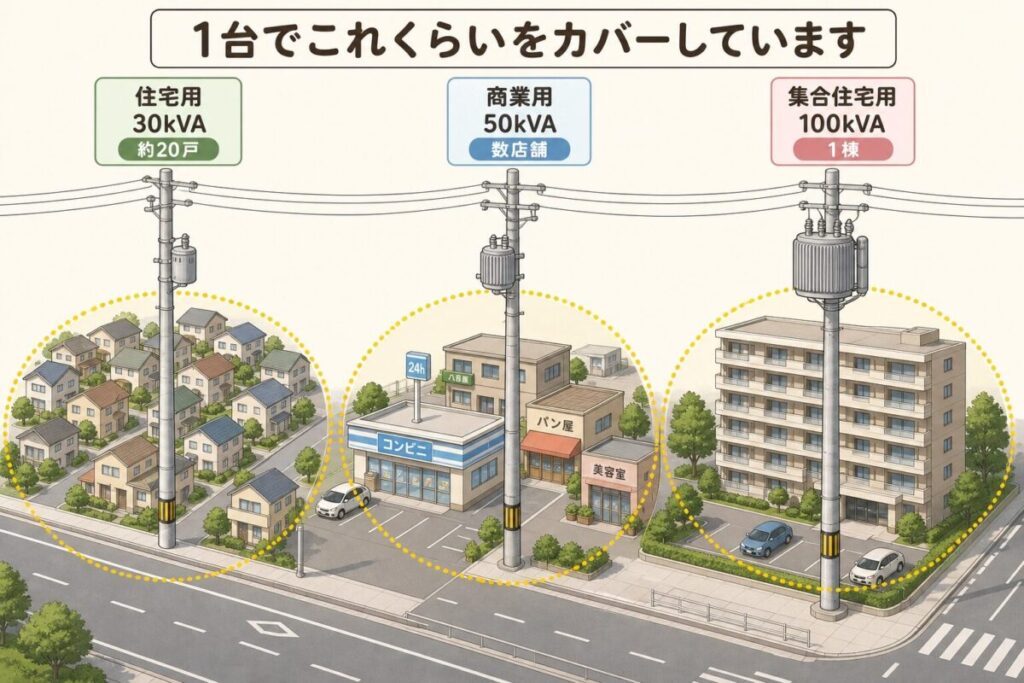

1個のバケツで何軒の家をカバーしているのか？

「1個でどれくらいの家に電気を配ってるの？」――これも気になりますよね。

住宅街での目安は、1個あたり10〜30軒です。設置場所や容量によって変わります。

設置場所	容量の目安	カバー軒数
一般住宅街	10〜50 kVA	10〜30軒
マンション	75〜100 kVA	1棟まるごと
商店街	50〜100 kVA	数店舗
郊外・農村部	5〜20 kVA	数軒（疎ら）

ちなみに「kVA（キロボルトアンペア）」は変圧器の大きさを表す単位で、「1秒間に運べる電気の量」みたいなイメージです。kWに近いものですが、変圧器の世界ではkVAで表します。

住宅街の標準的な30 kVAのバケツなら、20軒くらいの家が同時にエアコン・冷蔵庫・電子レンジを使ってもパンクしない設計になっています。

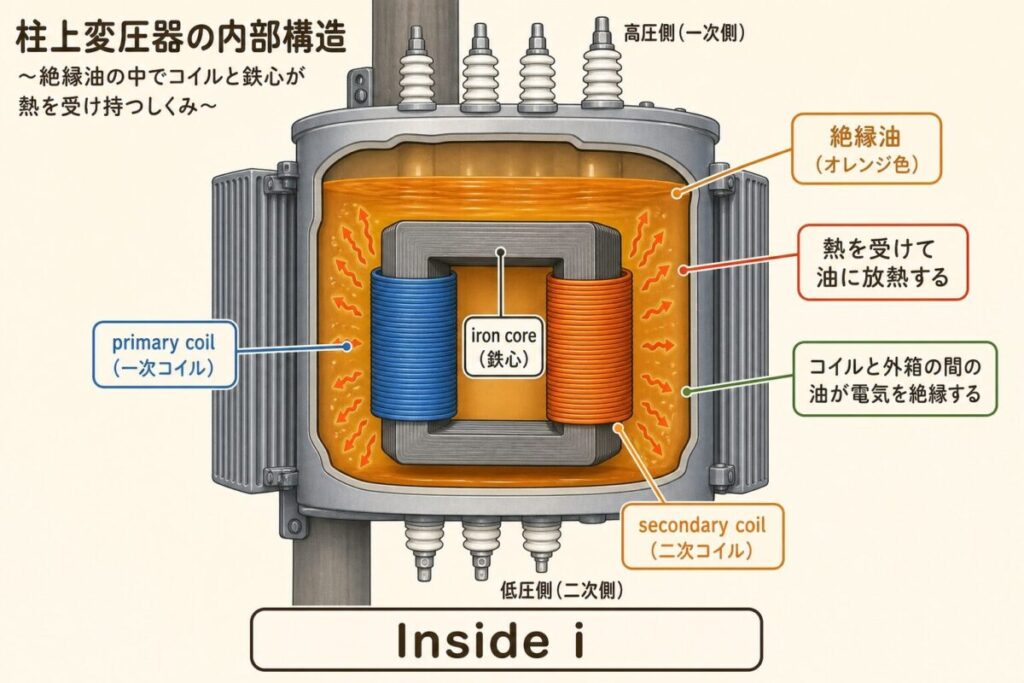

中身は何？実はバケツの中は「油の海」だった

さて、ここで衝撃の事実を一つ。

あの灰色のバケツの中、透明なオレンジ色っぽい油でいっぱいに満たされています。コイルと鉄心が、油にどっぷり浸かっているんです。

「え、なんで油？」と思いますよね。理由は2つあります。

理由①：熱を逃がすため（冷却）

変圧器は動いているとき、コイルや鉄心がかなり発熱します。家のフライパンくらい熱くなります。

そのまま放置すると壊れてしまうので、油に浸して熱を油に逃がす仕組みになっています。油は対流するので、熱くなった油が上に昇り、冷えた油が下に沈む、というサイクルでバケツ全体を冷やしてくれるんです。

理由②：感電を防ぐため（絶縁）

バケツの中には6,600Vの高電圧が流れています。コイル同士が触れたり、コイルとバケツの金属外壁が触れたりしたら、ショートして大事故です。

油は電気を通さない（絶縁体）性質を持っています。油に浸けておけば、空気よりはるかに高い絶縁性能を発揮するので、コイル同士や外壁との接触によるショートを防げます。

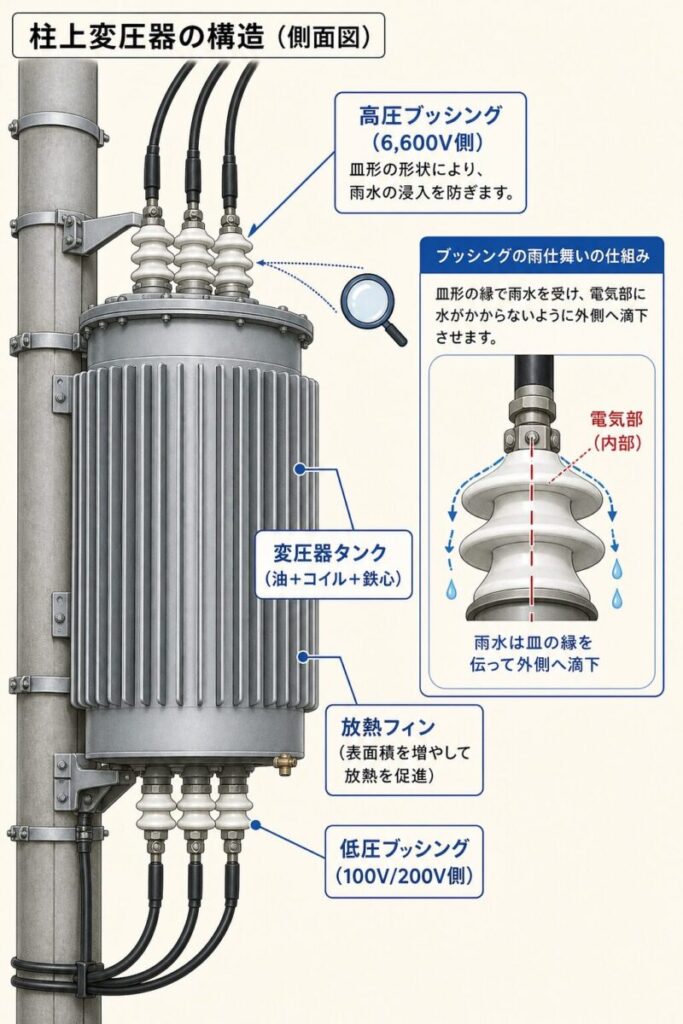

バケツの上下にある「ヒラヒラ」の正体

柱上変圧器をよく観察すると、上の方と下の方に陶器のお皿みたいなヒラヒラがついています。あれ、何でしょう？

部位	名前	役割
バケツ本体	変圧器タンク	コイル・鉄心・絶縁油を入れる箱
上の白いお皿状の物	高圧ブッシング	6,600Vの電線をバケツの中へ通す絶縁口
下の白いお皿状の物	低圧ブッシング	100V/200Vの電線を取り出す絶縁口
バケツ表面の凹凸	放熱フィン	表面積を増やして熱を空気中に逃がす

お皿状の白い部分は「ブッシング」と呼ばれる陶器の部品です。電線がバケツの中に入る/出てくる場所には、必ずこのブッシングがついています。

なぜわざわざ陶器のお皿状にしているかというと、雨水が伝って漏電するのを防ぐため。お皿のフチで水が落ちる仕組みになっていて、電気が雨水経由でショートしないようになっているんです。これも先人の知恵ですね。

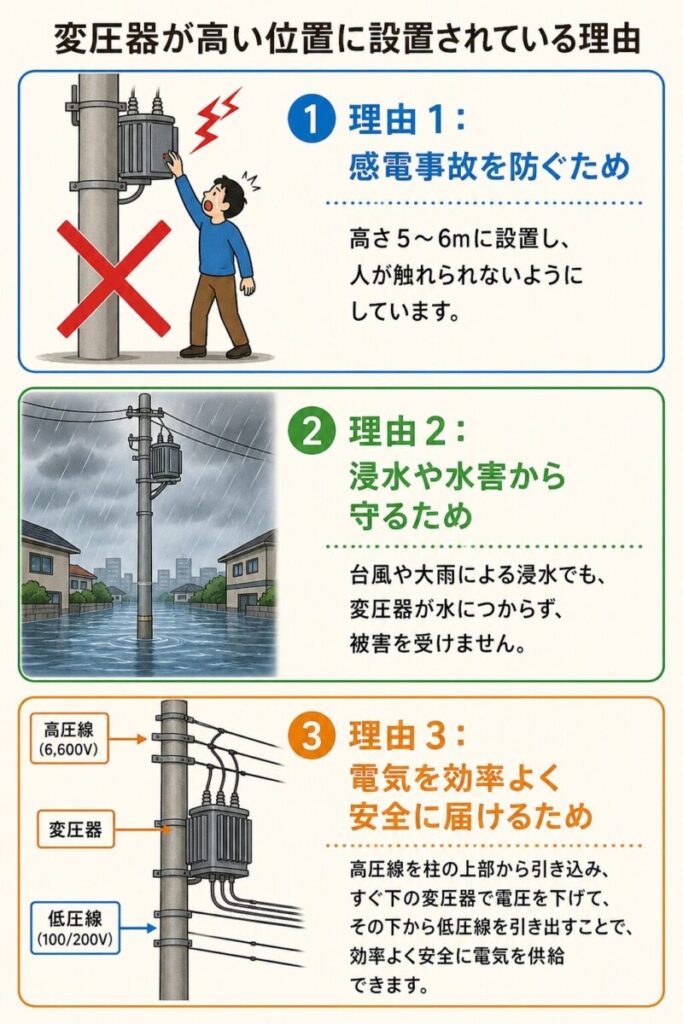

なぜ電柱の「上」じゃないとダメなのか？

「変圧器は地面に置けばいいのに、なぜわざわざ電柱の高い所に上げるの？重そうなのに」――そう思いません？

理由は明確に3つあります。

①感電事故を防ぐため

バケツの中には6,600Vの高電圧が流れています。手の届く位置にあったら、子供がいたずらしたり、大人が誤って触ったりして即死級の感電事故が起きかねません。だから人が触れない高さ（地上5〜6m）に設置されています。

②冠水・水害から守るため

地面に置くと、台風や豪雨で水没する危険があります。電気と水は最悪の組み合わせ。高い位置にあれば、水害があっても変圧器は無事で、復旧後すぐ電気を再開できます。

③配線がそもそも空中にあるから

6,600Vの電線（高圧線）はもともと電柱の上の方を通っています。変圧器を地面に置くと、わざわざ高圧線を地面まで引き下ろさなければなりません。それなら電線がある高さに変圧器を置くのが一番自然です。

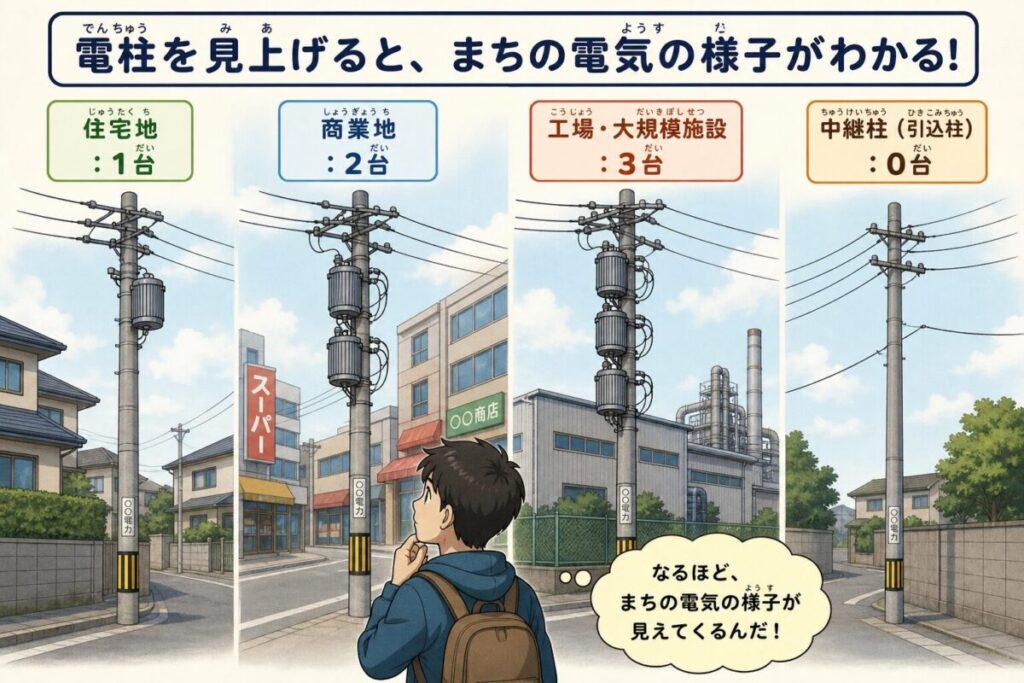

明日からの街歩きが10倍楽しくなる「電柱観察術」

ここまで読んだあなたは、もう電柱の見方が前と違うはずです。最後に、街歩きで楽しめる観察ポイントを3つ紹介します。

観察①：バケツの数を数える

住宅街なら1個、商業エリアなら2〜3個ぶら下がっていることがあります。個数 ≒ そのエリアの電気使用量です。コンビニや工場の前は要チェック。

観察②：バケツの大きさを比べる

住宅街の標準サイズと、マンション前のデカいサイズでは見た目で全然違います。デカいバケツ＝大きな電力を扱っている証拠。マンションが目の前にあれば、たぶん100kVAクラスの大物が乗っています。

観察③：バケツの「ない」電柱との違いを見る

全部の電柱にバケツがあるわけではありません。バケツがない電柱は「ただの中継ポイント」。電線を支えているだけで、変換は隣の電柱に任せています。バケツのある電柱とない電柱を比べると、街の電気の流れが見えてきます。

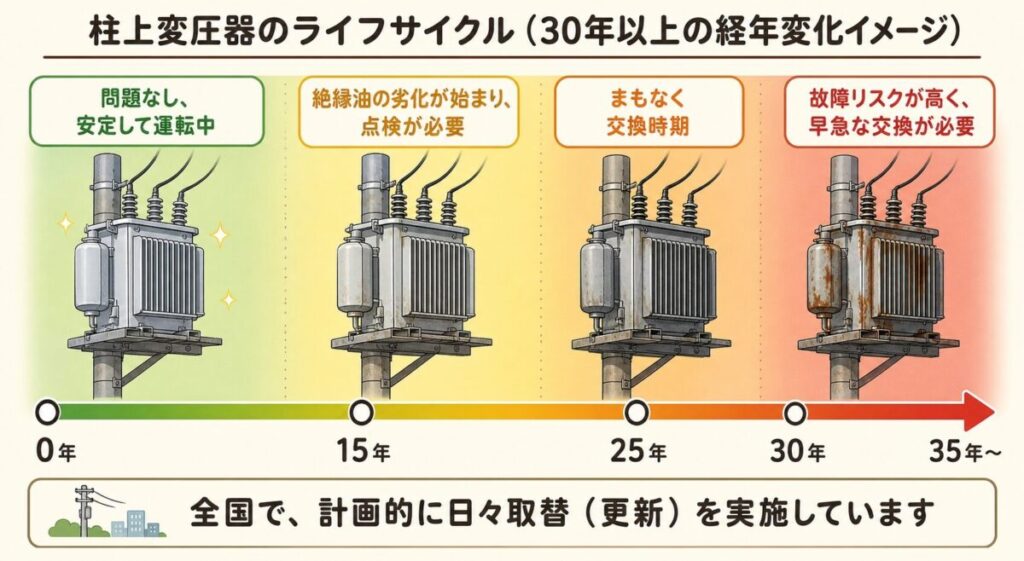

あのバケツ、どれくらい長持ちするのか？

あれだけ高電圧の電気を毎日変換しているバケツ、寿命はどれくらいだと思いますか？

答えは約30年。意外と長持ちします。

経過年数	状態
0〜15年	問題なし。安定稼働
15〜25年	絶縁油が劣化し始める。定期点検が重要
25〜30年	そろそろ交換時期。電力会社が計画的に更新
30年〜	故障リスク増。早急な交換対象

電力会社（東京電力、関西電力など）は、それぞれの変圧器の設置年月日を全て管理しています。住宅街でクレーン車が来て電柱の作業をしているのを見たことありませんか？あれ、半分くらいは変圧器の交換工事です。

普段は気づきませんが、街のあちこちで日々バケツの世代交代が進んでいるんです。

まとめ：あのバケツは「街の電気の最終配達所」

最後に、この記事のポイントをまとめます。

電柱の上の灰色のバケツ、もう「ただの謎の物体」には見えなくなったはずです。

中にはオレンジ色の絶縁油がたっぷり入っていて、コイル2個と鉄心が浸かっている。電磁誘導という物理現象を使って、6,600Vの危険な電圧を、私たちが安全に使える100Vへ変換している。30年間、文句一つ言わず働き続けている。

明日の通勤、ぜひ電柱を見上げてみてください。今までとは全然違う景色が広がっているはずです。
