こんな悩みはありませんか?
- 無負荷試験と短絡試験、どっちで何を測るの?
- なぜ「無負荷」で鉄損がわかるの?
- 短絡って危なくないの?なぜ短絡させる?
- 試験の回路図が覚えられない…
変圧器には、性能を調べるための2つの重要な試験があります。
それが「無負荷試験」と「短絡試験」です。
この2つの試験で、変圧器の「損失」や「等価回路のパラメータ」がすべてわかります。
結論|まず30秒でわかる答え
変圧器の無負荷試験(開放試験)は、二次側を開いたまま一次側に定格電圧をかけ、電力計で鉄損、電流計で励磁電流を測る試験です。短絡試験(インピーダンス試験)は、二次側を短絡して一次側の電圧を0Vから少しずつ上げ、定格電流が流れたときの電力計の値で銅損(負荷損)、電圧計の値でインピーダンス電圧(%Z)を測ります。2つの結果から、等価回路の定数と効率が計算できます。
変圧器の試験 = 健康診断
人間が健康診断を受けるように、変圧器も「試験」で性能をチェックします。
健康診断では「血液検査」や「レントゲン」など、複数の検査がありますよね。
変圧器の試験も同じで、2種類の試験で異なる情報を測定します。

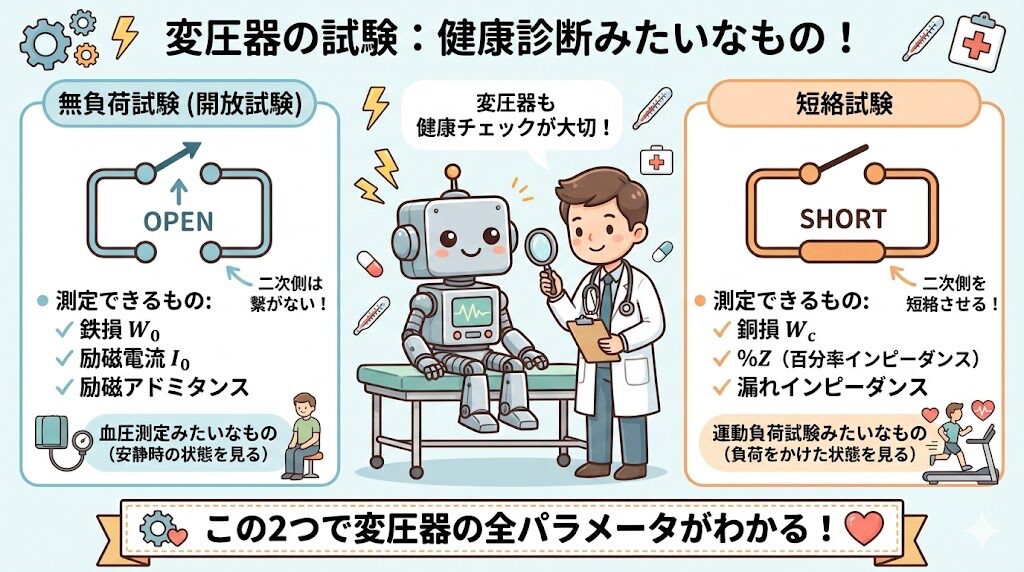

無負荷試験と短絡試験で変圧器の全パラメータがわかる
健康診断で例えると…
無負荷試験 = 安静時の検査(血圧測定など)
→ 何もしていないときの「基本の状態」を見る
短絡試験 = 運動負荷試験(心電図など)
→ 負荷をかけたときの「反応」を見る
| 項目 |
無負荷試験 |
短絡試験 |
| 二次側の状態 |
開放(何も繋がない) |
短絡(導線で繋ぐ) |
| 一次側の電圧 |
定格電圧 |
低い電圧(数%程度) |
| 測定できるもの |
鉄損、励磁電流 |
銅損、%Z |
| 別名 |
開放試験 |
インピーダンス試験 |
無負荷試験 ― 鉄損と励磁電流を測定
まずは「無負荷試験」から見ていきましょう。
「無負荷」とは、二次側に何も接続していない状態のことです。
無負荷試験(No-Load Test)
二次側を開放(何も繋がない)した状態で、一次側に定格電圧をかける試験。
別名:開放試験
測定するもの:鉄損 W₀、励磁電流 I₀

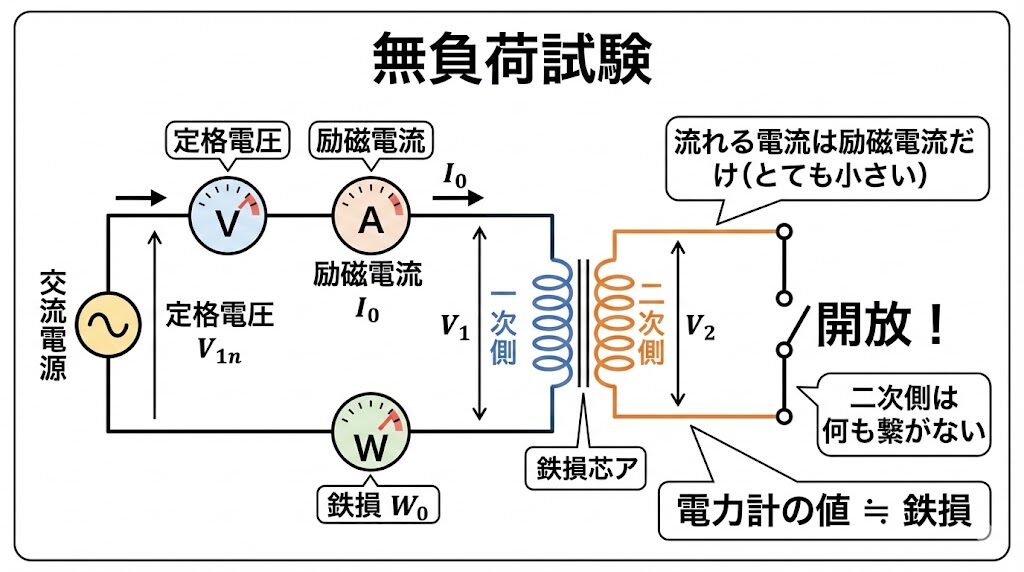

無負荷試験の回路図
無負荷試験の回路は、次のようになります。
無負荷試験:二次側を開放すると銅損がほぼ0になり、電力計の値 W₀ ≒ 鉄損
なぜ無負荷で「鉄損」がわかる?
これが無負荷試験の最大のポイントです。
二次側を開放すると、二次側には電流が流れません。
つまり、銅損(I²R損)がほぼゼロになります。
一方、鉄損は電圧がかかっていれば発生するので、変わりません。
○ 無負荷試験のカラクリ
・二次側開放 → 二次電流 = 0 → 銅損 ≒ 0
・電圧はかかっている → 鉄損は発生
・だから、電力計の値 ≒ 鉄損!
車で例えると…
車のエンジンをかけて、ギアを入れずにアイドリングしている状態。
走っていない(負荷がない)けど、エンジンは動いている(電圧はかかっている)。
このとき消費するガソリン = 鉄損(アイドリング損失)のようなもの。
無負荷試験で測定できるもの
① 鉄損 W₀
電力計で測定。
銅損≒0なので、電力計の値≒鉄損。
② 励磁電流 I₀
電流計で測定。
定格電流の2〜5%程度と非常に小さい。
③ 励磁アドミタンス
Y₀ = I₀ / V₁ で計算。
等価回路のパラメータ。
無負荷試験の計算公式
無負荷試験で求まる値
鉄損:W₀ ≒ 電力計の読み [W]
励磁電流:I₀ = 電流計の読み [A]
励磁アドミタンス:Y₀ = I₀ / V₁ [S]
励磁コンダクタンス:g₀ = W₀ / V₁² [S]
励磁サセプタンス:b₀ = √(Y₀² − g₀²) [S]
あわせて読みたい
三相変圧器の結線|Y-Y・Y-Δ・Δ-Y・Δ-Δ・V結線の特徴と位相差を図解|計算ツール付き
三相変圧器の結線。Y結線とΔ結線の違い

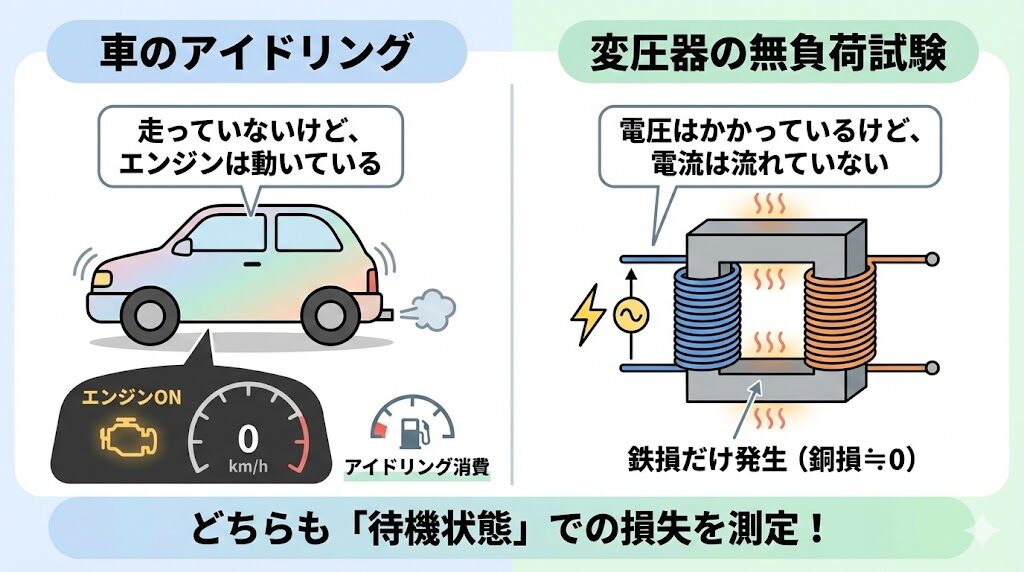

無負荷試験は車のアイドリングのような待機状態の損失
短絡試験 ― 銅損と%Zを測定
次は「短絡試験」です。
「短絡」と聞くと危ないイメージがありますが、正しい方法で行えば安全です。
短絡試験(Short-Circuit Test)
二次側を短絡(導線で繋ぐ)した状態で、一次側に低い電圧をかけ、定格電流を流す試験。
別名:インピーダンス試験
測定するもの:銅損 Wc、百分率インピーダンス %Z
なぜ「短絡」しても大丈夫なの?
普通、短絡は大電流が流れて危険です。でも短絡試験では安全に行えます。
その秘密は、一次側にかける電圧を「ものすごく低く」することです。
短絡試験の安全のカラクリ
・二次側を短絡 → 電流が流れやすい状態
・一次側は定格電圧の数%(3〜10%程度)しかかけない
・だから、定格電流程度しか流れない → 安全!
このとき一次側にかけている電圧が短絡電圧(インピーダンス電圧)で、これを定格電圧に対する割合で表したものが「%Z(百分率インピーダンス)」です。

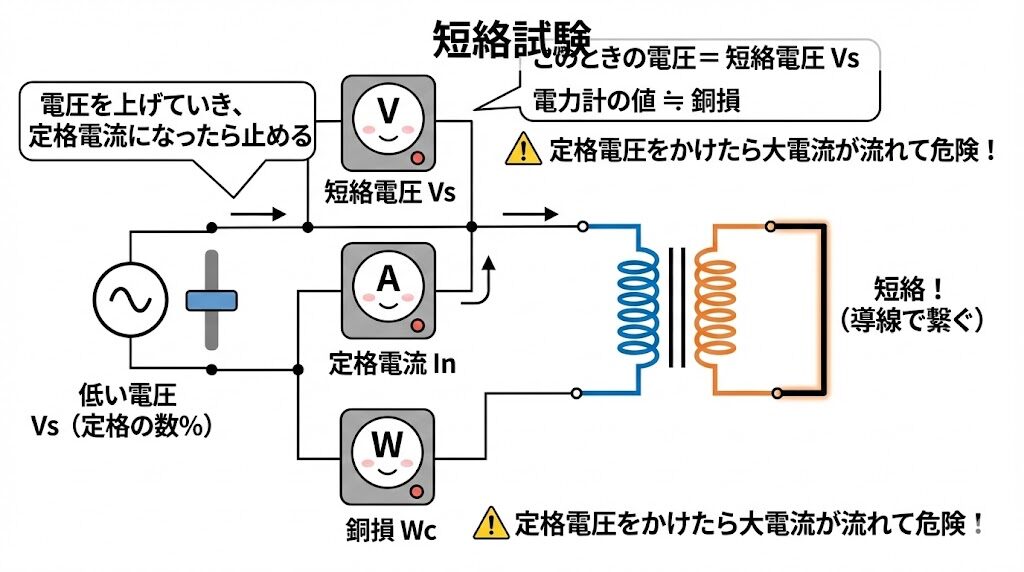

短絡試験:電圧が定格の数%なので鉄損がほぼ0になり、電力計の値 W_c ≒ 銅損
短絡試験の回路図
短絡試験の回路は、上の図のようになります。
ポイントは「二次側を短絡」して、「一次側は低い電圧から徐々に上げる」ことです。
短絡試験の手順
- 二次側の端子を導線で短絡する
- 一次側の電圧を0Vからゆっくり上げていく
- 電流計が定格電流を示したら、そこで止める
- そのときの電圧・電流・電力を記録する
なぜ短絡で「銅損」がわかる?
短絡試験では、一次側にかける電圧が非常に低い(定格の数%)です。
電圧が低いと、鉄心の磁束も非常に小さくなります。
だから、鉄損がほぼゼロになります。
○ 短絡試験のカラクリ
・一次電圧が低い → 磁束が小さい → 鉄損 ≒ 0
・定格電流は流れている → 銅損は発生
・だから、電力計の値 ≒ 銅損!
ジムで例えると…
重りを持って筋トレをすると、筋肉が熱くなりますよね(=銅損)。
でも、ただ立っているだけなら熱くなりません(=鉄損が小さい状態)。
短絡試験は「純粋に筋肉の消耗(銅損)だけを測る」ようなものです。
短絡試験で測定できるもの
① 銅損 Wc
電力計で測定。
鉄損≒0なので、電力計の値≒銅損。
② 短絡電圧 Vs
電圧計で測定。
定格電流を流すのに必要な電圧。
③ %Z(百分率インピーダンス)
%Z = (Vs / V₁n) × 100
短絡電圧の定格電圧に対する割合。
%Zを百分率抵抗降下pとリアクタンス降下qに分けると、電圧変動率を近似式で求められます(変圧器の電圧変動率の求め方)。
%Zは定格電流が流れる短絡電圧の定格電圧に対する割合
短絡試験の計算公式
短絡試験で求まる値
銅損:Wc ≒ 電力計の読み [W]
短絡電圧:Vs = 電圧計の読み [V]
%Z = (Vs / V₁n) × 100 [%]
インピーダンス:Z = Vs / In [Ω]
抵抗:r = Wc / In² [Ω]
リアクタンス:x = √(Z² − r²) [Ω]
短絡試験の計算例
例題
【条件】
・定格容量:10kVA
・定格電圧:6,600V / 200V
・短絡試験の結果:Vs = 330V、In = 1.515A、Wc = 200W
【%Zを求める】
%Z = (Vs / V₁n) × 100 = (330 / 6,600) × 100 = 5%
【インピーダンスを求める】
Z = Vs / In = 330 / 1.515 = 218Ω
2つの試験の関係 ― 損失と等価回路
無負荷試験と短絡試験は、それぞれ等価回路の異なる部分のパラメータを測定しています。
無負荷試験で励磁回路(g₀・b₀)、短絡試験で漏れインピーダンス(r・x)が求まる
数字で確かめる|試験の結果から、等価回路の定数と効率を出す
上の短絡試験の例(10kVA、6,600V/200V)に、無負荷試験の結果を足して、等価回路の定数と効率まで計算してみます。無負荷試験は、低いほうの電圧(200V側)に定格電圧をかけて行うのが一般的です。定格電圧をかければ鉄心の磁束は同じなので、どちら側から測っても鉄損は同じです。
無負荷試験の例:200V側で V₁=200V、I₀=1.5A、W₀=60W
| 求めるもの | 計算 | 答え |
| 励磁アドミタンス Y₀ | I₀ ÷ V₁ = 1.5 ÷ 200 | 7.5×10⁻³ S |
| 励磁コンダクタンス g₀(鉄損の分) | W₀ ÷ V₁² = 60 ÷ 200² = 60 ÷ 40,000 | 1.5×10⁻³ S |
| 励磁サセプタンス b₀(磁化の分) | √(Y₀² − g₀²) = √(7.5² − 1.5²)×10⁻³ = √54×10⁻³ | 約7.35×10⁻³ S |
| 励磁電流の割合 | 200V側の定格電流 10,000 ÷ 200 = 50A に対して 1.5 ÷ 50 | 3% |
※ここで求めた Y₀・g₀・b₀ は、200V側から見た値です。
短絡試験の例の続き:抵抗とリアクタンスに分ける
| 求めるもの | 計算 | 答え |
| 巻線の抵抗 r(6,600V側換算) | Wc ÷ In² = 200 ÷ 1.515² | 約87.1Ω |
| 漏れリアクタンス x | √(Z² − r²) = √(218² − 87.1²) | 約200Ω |
| %抵抗降下 %R | Wc ÷ 定格容量 ×100 = 200 ÷ 10,000 ×100 | 2% |
| %リアクタンス降下 %X | √(%Z² − %R²) = √(5² − 2²) = √21 | 約4.58% |
2つの試験の結果から効率を出す
全負荷・力率1
効率 η = 出力 ÷(出力+鉄損+銅損)= 10,000 ÷(10,000+60+200)= 10,000 ÷ 10,260 ≒ 0.975 → 約97.5%
最大効率になる負荷
銅損は負荷率αの2乗に比例するので、α²×200 = 60(鉄損)となるαを探す。α = √(60 ÷ 200) = √0.3 ≒ 0.548 → 定格の約55%の負荷で効率が最大
つまり
つまり、無負荷試験で「鉄損と励磁回路(g₀・b₀)」、短絡試験で「銅損と漏れインピーダンス(r・x・%Z)」がわかり、この2つをそろえると、どんな負荷のときの効率でも計算できる、ということです。
試験と等価回路の対応
| 無負荷試験 |
短絡試験 |
| 励磁回路のパラメータ |
漏れインピーダンスのパラメータ |
| g₀、b₀、Y₀ |
r、x、Z |
| 鉄損 W₀ |
銅損 Wc |
| 励磁電流 I₀ |
%Z |
暗記のコツ
無負荷試験 = 「無(む)」→「むだな電流(励磁電流)」と「鉄損」を測る
短絡試験 = 「短絡(たんらく)」→「短絡電圧(%Z。抵抗とリアクタンスを合わせたインピーダンスの分)」と「銅損」を測る
公式まとめ
| 試験 |
二次側 |
一次電圧 |
測定できるもの |
| 無負荷試験 |
開放 |
定格電圧 |
鉄損 W₀、励磁電流 I₀ |
| 短絡試験 |
短絡 |
低電圧(%Z程度) |
銅損 Wc、%Z |
まとめ:変圧器の試験
今日のおさらい
- 無負荷試験:二次側開放、定格電圧をかける
- → 銅損≒0なので、鉄損と励磁電流を測定
- 短絡試験:二次側短絡、低電圧で定格電流を流す
- → 鉄損≒0なので、銅損と%Zを測定
- 2つの試験で等価回路の全パラメータが求まる
無負荷試験と短絡試験は、変圧器の「健康診断」です。
この2つをセットで覚えておきましょう!
変圧器の試験、マスターできましたか?
「無負荷→鉄損、短絡→銅損」をセットで覚えましょう!
よくある質問
Q. 変圧器の無負荷試験とは?
A. 二次側を開いて一次側に定格電圧をかけ、鉄損と励磁電流を測る試験です。開放試験とも呼びます。
Q. 変圧器の短絡試験とは?
A. 二次側を短絡し、定格電流が流れるまで電圧を上げて、銅損とインピーダンス電圧(%Z)を測る試験です。
Q. 無負荷試験で鉄損がわかるのはなぜ?
A. 二次電流が流れず銅損がほぼ0になるため、電力計の値がほぼそのまま鉄損になるからです。
Q. 励磁アドミタンスとは?
A. 励磁回路の電流の流れやすさで、Y₀=I₀÷V₁。鉄損の分のg₀と、磁化の分のb₀からなります。
