変圧器の損失と効率|鉄損・銅損・最大効率条件を完全マスター

変圧器の損失と効率。鉄損・銅損・最大効率条件

※本記事にはプロモーション(広告)が含まれています。

こんな悩みはありませんか?

  • 鉄損と銅損、どっちがどっちか混乱する…
  • 効率の計算式が覚えられない
  • 「最大効率のとき鉄損=銅損」ってなぜ?
  • 無負荷損と負荷損の違いがわからない

変圧器は電圧を変換する便利な機械ですが、100%完璧ではありません。

入力したエネルギーの一部は、「熱」として逃げてしまいます。

この「逃げたエネルギー」が損失であり、「届いたエネルギーの割合」が効率です。

○ この記事の結論

変圧器の損失の中心は「鉄損」と「銅損」の2つ。
鉄損は一定、銅損は電流で変わる。
鉄損 = 銅損のとき、効率が最大になる!

変圧器の損失は「鉄損」と「銅損」が中心

変圧器の損失は、負荷に関係なく出る「無負荷損」と、負荷電流で増える「負荷損」に分かれます。無負荷損のほとんどは「鉄損」、負荷損のほとんどは「銅損」です。

ほかに、絶縁物で出る誘電損(無負荷損)や、漏れ磁束が金属部分に起こす漂遊負荷損(負荷損)もあります。どちらも小さいので、計算問題では「鉄損と銅損以外の損失は無視する」と断り書きがつくのがふつうです(令和5年度上期 問9・令和7年度下期 問15 など)。ただし損失の種類を問う問題(令和元年度 問7・令和5年度下期 問7)では、漂遊負荷損まで出てきます。

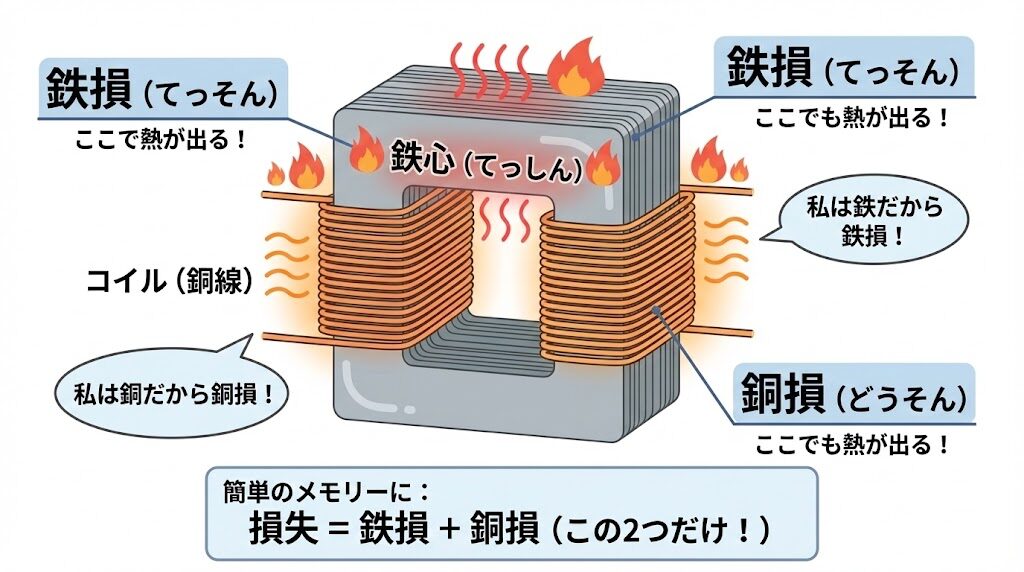

名前の通り、「鉄」と「銅」で発生する損失です。シンプルですよね。

変圧器の損失の分類:鉄損と銅損が中心(ほかに小さな損失がある) 全損失 無負荷損(負荷に関係なくほぼ一定) 電圧をかけるだけで出る。無負荷試験で測る 鉄損 Pi(主なもの) ヒステリシス損 + 渦電流損 誘電損 (絶縁物。 小さい) 負荷損(負荷電流の2乗で増える) 電流が流れて出る。短絡試験で測る 銅損 Pc(主なもの) 巻線の抵抗の ジュール熱 I²R 漂遊負荷損 (漏れ磁束が 金属部に起こす 損失。小さい) 計算問題では「鉄損と銅損以外の損失は無視する」と断り書きがつくのがふつう (平成29年度 問8・令和5年度上期 問9・令和7年度下期 問15 など) 損失の種類そのものは、令和元年度 問7・令和5年度下期 問7 で漂遊負荷損まで問われた
図:変圧器の損失の分類(誘電損と漂遊負荷損は小さく、計算では断り書きで無視することが多い)
おすすめの本

「変圧器の損失と効率」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。

超シンプルな覚え方

・鉄心で発生 → 鉄損
・銅線(コイル)で発生 → 銅損

名前そのまま!これだけ覚えればOK。

鉄損(無負荷損)― 負荷がなくても発生する損失

鉄損(Iron Loss)

鉄心で発生する損失。電圧をかけるだけで発生する。
別名:無負荷損(負荷がなくても発生するから)
記号:Pi または W₀

なぜ「無負荷損」と呼ぶの?

変圧器に電圧をかけると、たとえ何も接続していなくても(無負荷)、鉄心に磁束が発生します。

この磁束を作る過程で、鉄心が熱くなります。これが鉄損です。

つまり、電圧さえかかっていれば、負荷の大小に関係なく一定の損失が発生するのです。

鉄損の内訳(2種類)

鉄損は、さらに2つの成分に分けられます。

① ヒステリシス損

鉄心の磁化の向きが行ったり来たりするときのロス。

交流50Hzは1秒間に50往復するので、磁化の向きは1秒間に100回変わり、その度にエネルギーを消費する。

② 渦電流損

鉄心の中に渦巻き状の電流が発生し、熱になるロス。

対策として、鉄心を薄い鉄板の積層構造にしている。

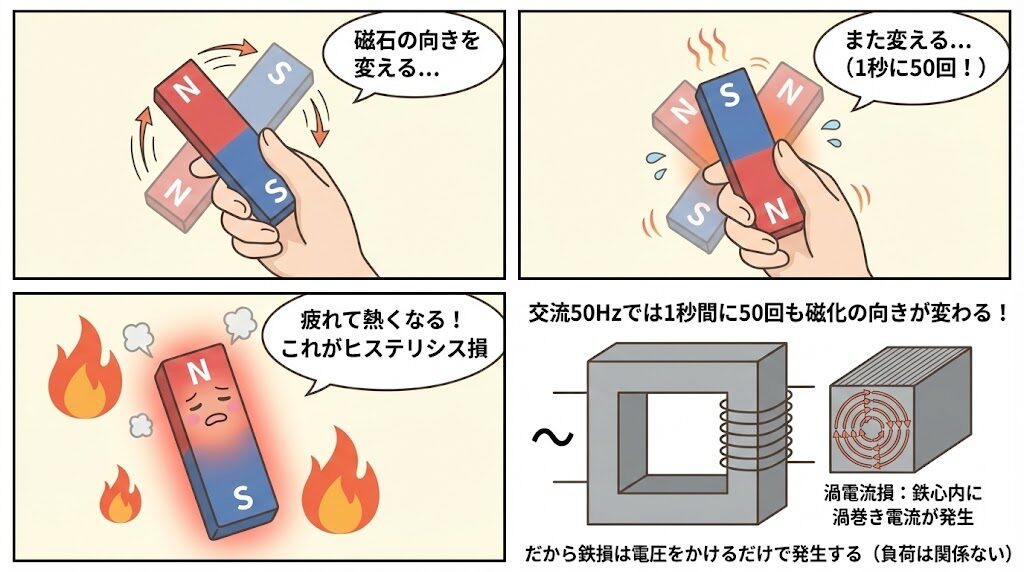

鉄損のヒステリシス損と渦電流損のイメージの図。交流50Hzでは1秒間に100回磁化の向きが変わり、鉄損は電圧をかけるだけで発生する
鉄損は電圧をかけるだけで発生する

磁石で例えると…

磁石を「N→S→N→S…」と何度もひっくり返すと、だんだん熱くなりますよね。

交流50Hzは1秒間に100回も向きが変わるので、鉄心の磁化も100回ひっくり返ります(行って戻る1往復を1秒間に50回)。

これが鉄損の正体です。

鉄損の特徴

・負荷に関係なく一定(電圧が一定なら変わらない)
・だから「無負荷損」とも呼ばれる
・無負荷試験で測定できる

銅損(負荷損)― 電流が流れると発生する損失

銅損(Copper Loss)

コイル(銅線)の抵抗で発生する損失。I²R損とも呼ばれる。
別名:負荷損(電流=負荷が増えると増えるから)
記号:Pc または Wc

なぜ「負荷損」と呼ぶの?

銅損は、コイルに電流が流れるときに発生します。

負荷(接続された機器)が大きいほど電流が増え、銅損も増えます。

逆に、無負荷(何も接続していない)なら電流がほぼ流れないので、銅損もほぼゼロです。

銅損の公式

Pc = I²R

I:電流[A] | R:コイルの抵抗[Ω]
電流の2乗に比例する!

ここで重要なのは「2乗」という部分です。

電流が2倍になると、銅損は4倍になります。
電流が3倍になると、銅損は9倍になります。

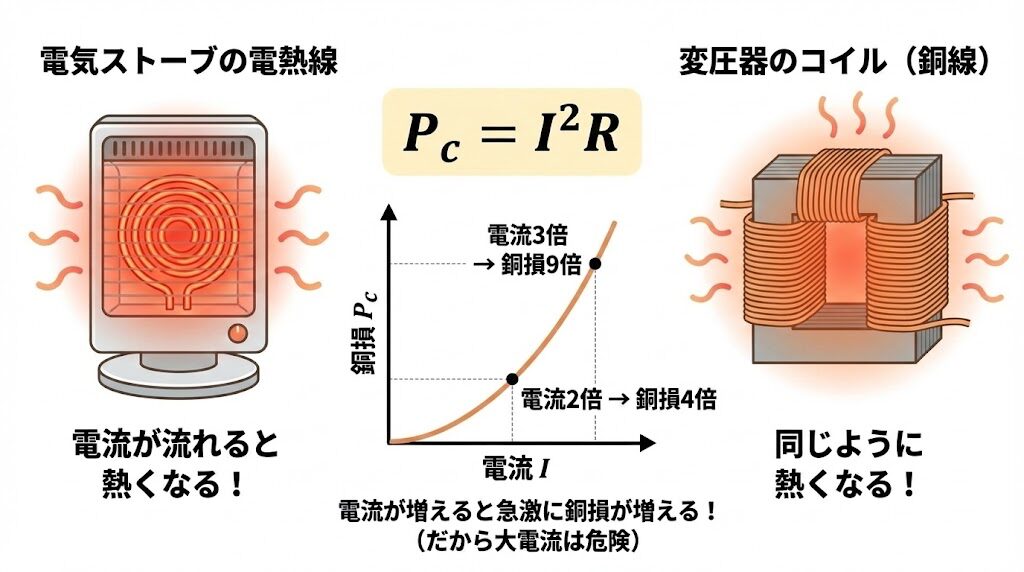

変圧器の銅損Pc=I²Rの図。電気ストーブの電熱線と同じく電流で熱くなり、電流2倍で銅損4倍、3倍で9倍
銅損Pc=I²R:電流2倍で銅損4倍
おすすめの本

電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。

電気ストーブで例えると…

電気ストーブの電熱線は、電流が流れると熱くなりますよね。

変圧器のコイルも同じです。銅線に電流が流れると熱が発生します。

電流が多いほど、発熱も大きくなります(I²に比例)。

銅損の特徴

・電流の2乗に比例して増える
・負荷が大きいほど銅損も大きい
・短絡試験で測定できる

鉄損を「家賃」、銅損を「ガソリン代」にたとえた見方を、下のショート動画にまとめました。

動画(音が出せなくても画面の文字で追えます):変圧器の家賃とガソリン代

YouTube「ビリッとわかる電気」のチャンネルを見る →

鉄損と銅損の比較

項目 鉄損 Pi 銅損 Pc
発生場所 鉄心 コイル(銅線)
別名 無負荷損 負荷損
負荷との関係 一定(変わらない) I²に比例して増える
測定方法 無負荷試験 短絡試験
内訳 ヒステリシス損+渦電流損 I²R損

全損失 = 鉄損 + 銅損

変圧器の全損失は、鉄損と銅損を足し合わせたものです。

全損失の公式

W = Pi + Pc = W₀ + I²R

W:全損失 | Pi(W₀):鉄損 | Pc:銅損

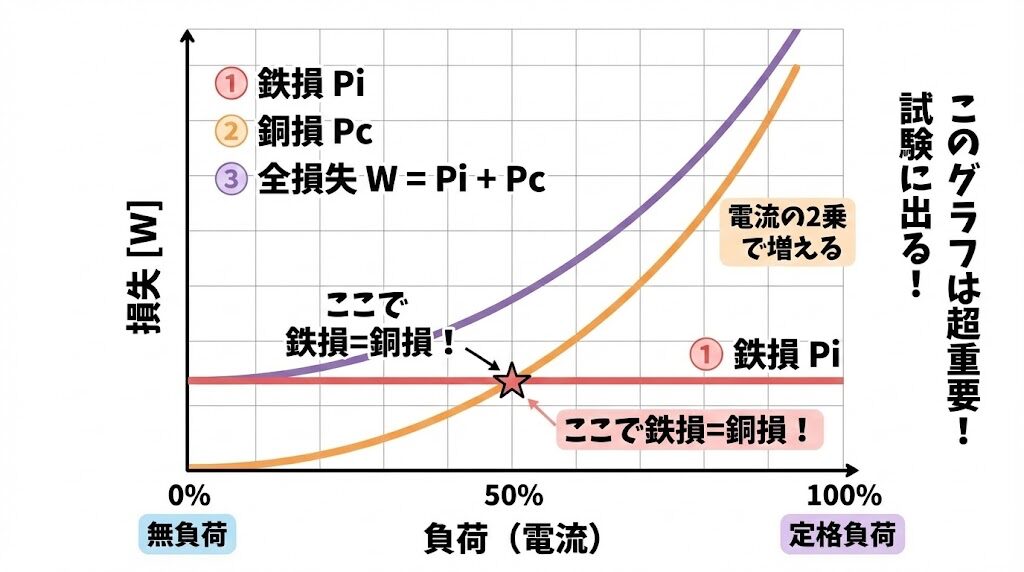

この式からわかることは…

○ 全損失の特徴

・無負荷時:銅損≒0なので、全損失≒鉄損
・負荷が増えると:銅損が急激に増える
・全損失=一定の鉄損+増える銅損

変圧器の完全攻略マップ|電験三種・機械科目を1記事で制覇
あわせて読みたい
変圧器の完全攻略マップ|電験三種・機械科目を1記事で制覇

変圧器の完全攻略マップ

鉄損は一定、銅損は負荷率の2乗で増える(鉄損400W・全負荷銅損1,600W) 0 500 1000 1500 2000 0% 25% 50% 75% 100% 負荷率 m(定格容量の何割か) 損失 [W] m=√(400÷1600)=0.5:鉄損=銅損=400W 銅損 Pc=1600×m² 全損失 W=Pi+Pc 鉄損 Pi=400W(一定) 全負荷(m=1)で銅損1,600W=鉄損の4倍、半分の負荷(m=0.5)で銅損400W=鉄損と同じ
図:鉄損・銅損・全損失と負荷率(数値は本文の例題と同じ)

効率η ― 入力の何%が出力になるか?

変圧器の効率(η:イータ)とは、入力したエネルギーのうち、何%が出力として使えるかを表す値です。

効率(Efficiency)

出力エネルギー ÷ 入力エネルギー × 100%
記号:η(イータ) | 単位:%
一般的な変圧器の効率:95〜99%(非常に高い!)

効率の計算式

効率の計算式は、いくつかの書き方があります。どれも同じ意味です。

効率の公式(3パターン)

① η = (出力 / 入力) × 100%

② η = 出力 / (出力 + 損失) × 100%

③ η = (入力 − 損失) / 入力 × 100%

試験でよく使うのは②の形です。

最重要公式

η = P₂ / (P₂ + Pi + Pc) × 100%

P₂:出力[W] | Pi:鉄損 | Pc:銅損

お金で例えると…

100万円を投資して、98万円のリターンがあったら、効率は98%。

変圧器も同じで、100Wの電力を入れて98Wが出力されたら、効率98%。
残りの2Wは「損失」として熱になって消えたことになります。

効率の計算例

例題

【条件】
・出力:10kW
・鉄損:100W
・銅損:150W

【計算】
η = P₂ / (P₂ + Pi + Pc) × 100%
η = 10,000 / (10,000 + 100 + 150) × 100%
η = 10,000 / 10,250 × 100%
η = 97.6%

この変圧器は、入力したエネルギーの97.6%を出力として届けられるということです。非常に効率が良いですね!

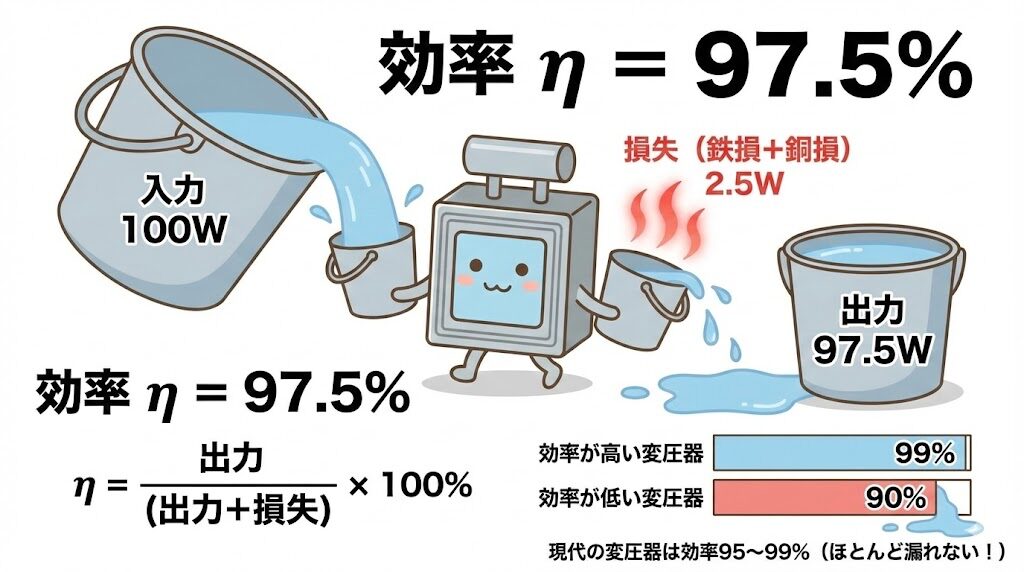

変圧器の効率の図。入力100Wに損失2.5Wなら出力97.5Wで効率97.5%、η=出力/(出力+損失)×100%
変圧器の効率η=出力/(出力+損失)
おすすめの道具

計算問題の練習には、12桁の電卓が手元にあると便利です。カシオの12桁の電卓です。

最大効率の条件 ― 鉄損 = 銅損

ここからが試験でくり返し問われるポイントです。最大効率の条件は、平成23年度 問7・平成29年度 問8・令和5年度上期 問9・令和7年度下期 問15 で使われています。

変圧器の効率が最大になるのは、鉄損と銅損が等しいとき!

最大効率の条件(超重要!)

Pi = Pc(鉄損 = 銅損)

なぜ「鉄損=銅損」で最大効率になる?

これは直感的にはわかりにくいですよね。なぜ「等しいとき」なのでしょうか?

まずは、損失の特徴を思い出してください。

鉄損 Pi

負荷が変わっても
一定

銅損 Pc

電流の2乗に比例して
増える

つまり、負荷を変えると…

  • 負荷が小さいとき:銅損が小さい → 鉄損 > 銅損
  • 負荷が大きいとき:銅損が大きい → 鉄損 < 銅損
  • ある負荷のとき:ちょうど 鉄損 = 銅損 になる!

数学的に証明すると、この「鉄損=銅損」のときに効率が最大になることがわかります。

効率が最大になるのは、鉄損=銅損になる負荷率(100kV·A・力率1の例) 96.0 96.5 97.0 97.5 98.0 98.5 99.0 0% 25% 50% 75% 100% 負荷率 m 効率 η [%](96%から上だけを表示) 最大 98.4%(m=0.5:鉄損=銅損=400W) m=0.25:98.0% m=1:98.0% m=0.5 より軽くても重くても効率は下がる(軽いと鉄損の割合が、重いと銅損が効く) η=P/(P+Pi+m²Pcn)、P=100kW×m、Pi=400W、Pcn=1,600W
図:効率と負荷率(縦軸は96%から上。数値は本文の最大効率の例題と同じ)

シーソーで例えると…

シーソーの左側に「鉄損」、右側に「銅損」を乗せるイメージ。

・右側(銅損)が軽いと、シーソーは左に傾く → 効率は最大ではない
・右側(銅損)が重いと、シーソーは右に傾く → 効率は最大ではない
・ちょうど釣り合ったとき(鉄損=銅損)→ 効率が最大!

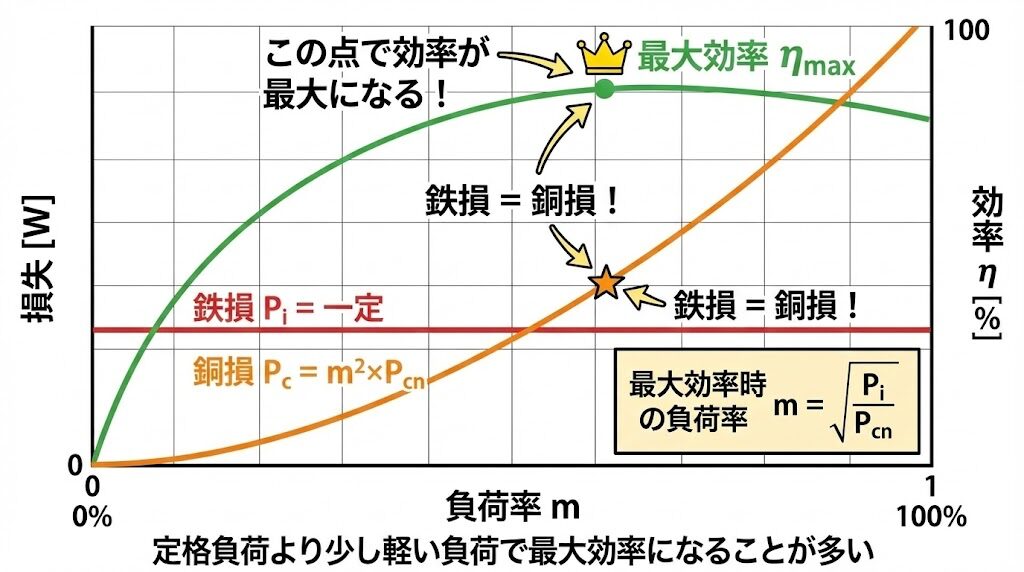

最大効率時の負荷率を求める公式

最大効率になる負荷(負荷率)を求める公式もあります。

最大効率時の負荷率

m = √(Pi / Pcn)

m:負荷率 | Pi:鉄損 | Pcn:定格負荷時の銅損

銅損は負荷率の2乗に比例するので、Pc = m² × Pcn です。
これが鉄損と等しくなるとき(Pi = m² × Pcn)を解くと、上の式が出てきます。

ここでの負荷率 m は「定格容量の何割の負荷をかけているか」という意味です。電力科目で出てくる負荷率(平均需要電力÷最大需要電力)とは別の量なので、問題文で何を何で割った値かを確かめましょう。電力科目の需要率・負荷率・不等率は、需要率・負荷率・不等率とは?変圧器容量の決め方と計算で解説しています。

最大効率の計算例

例題

【条件】
・定格容量:100kVA
・鉄損 Pi = 400W
・定格負荷時の銅損 Pcn = 1,600W

【問1】最大効率時の負荷率は?
m = √(Pi / Pcn) = √(400 / 1,600) = √0.25 = 0.5(50%)

【問2】最大効率時の出力は?
P₂ = 100kVA × 0.5 = 50kW(力率1の場合)

【問3】最大効率は?
最大効率時、鉄損=銅損なので、損失 = 400 + 400 = 800W
η = 50,000 / (50,000 + 800) × 100% = 98.4%

試験対策のポイント

・「最大効率の条件は?」→ 鉄損=銅損(即答できるように!)
・最大効率は定格負荷より軽い負荷で達成されることが多い
・鉄損と銅損の比から、最大効率時の負荷率を計算できる

公式まとめ

項目 公式
鉄損(無負荷損) Pi = 一定(負荷に関係なし)
銅損(負荷損) Pc = I²R = m² × Pcn
全損失 W = Pi + Pc
効率 η = P₂ / (P₂ + Pi + Pc) × 100%
最大効率の条件 Pi = Pc(鉄損 = 銅損)
最大効率時の負荷率 m = √(Pi / Pcn)

まとめ:変圧器の損失と効率

今日のおさらい

  • 鉄損:鉄心で発生。負荷に関係なく一定(無負荷損)
  • 銅損:コイルで発生。電流の2乗に比例(負荷損)
  • 全損失:W = 鉄損 + 銅損
  • 効率:η = 出力 / (出力 + 損失) × 100%
  • 最大効率の条件:鉄損 = 銅損(超重要!)
  • 最大効率時の負荷率:m = √(Pi / Pcn)

変圧器の損失と効率は、試験でも実務でも非常に重要なテーマです。

特に「鉄損=銅損で最大効率」は必ず覚えてください!

損失と効率、マスターできましたか?
「鉄損=銅損で最大効率」を合言葉に、次へ進みましょう!

損失と効率を理解したあなたが、次にぶつかる壁は何でしょうか?
よくある悩み別に、最適な記事をご紹介します。

「鉄損と銅損、どうやって測定するの?」という方へ

鉄損は「無負荷試験」、銅損は「短絡試験」で測定します。試験の仕組みと計算方法を完全図解しています。

→ 変圧器の試験|無負荷試験・短絡試験で何がわかる?完全図解

「等価回路がイメージできない…」という方へ

損失・効率の計算問題を解くには、等価回路の理解が必須です。一次換算・簡易等価回路・%インピーダンスを図解で解説しています。

→ 変圧器の等価回路を完全攻略|一次換算・簡易等価回路・%Zを図解でマスター

「そもそも変圧器の基本がわかっていない…」という方へ

損失と効率を理解するには、変圧器の動作原理を知っていることが前提です。基本に戻って復習しましょう。

→ 変圧器とは?仕組み・構造と原理を図解|巻数比と電圧・電流の関係

「三相変圧器の結線が複雑でわからない…」という方へ

単相変圧器をマスターしたら、次は三相変圧器です。Y結線・Δ結線の違いと、それぞれの特徴を図解で解説しています。

→ 三相変圧器の結線|Y-Y・Y-Δ・Δ-Y・Δ-Δ・V結線の特徴と位相差を図解|計算ツール付き

「変圧器の全体像を把握したい」という方へ

変圧器の学習で迷子になっていませんか?全体像を把握してから各論に入ると、理解が格段に深まります。

「専門用語が多すぎてついていけない…」という方へ

漏れリアクタンス、励磁電流、鉄損…変圧器には専門用語が多いですよね。「水道管」と「磁石」のたとえで、難解ワードをスッキリ整理しています。

→ 変圧器の用語辞典|漏れリアクタンス・励磁電流・鉄損を「水道管」と「磁石」でイメージする
