誘導電動機の始動法|直入れ・Y-Δ・始動補償器をイメージでマスター

誘導電動機の始動法。直入れ・Y-Δ・始動補償器

※本記事にはプロモーション(広告)が含まれています。

こんな悩みはありませんか?

  • なんでモーターを起動するとき、わざわざ工夫が必要なの?
  • Y-Δ始動って何?なんで始動電流が1/3になるの?
  • 直入れ、Y-Δ、補償器...どれを使えばいいの?

○ この記事の結論

始動法とは「大きな始動電流を抑える工夫」です。車のエンジンをいきなり全開にしないのと同じ。ゆっくりスタートさせることで、電気系統を守ります!

誘導機シリーズ(全8回)

2-1 原理 → 2-2 滑り → 2-3 比例推移 → 2-4 トルクと出力 → 2-5 等価回路 → 2-6 始動法 → 2-7 速度制御 → 2-8 単相誘導電動機

なぜ始動法が必要?|車の発進でイメージ!

まず、なぜ始動時に工夫が必要なのかを理解しましょう。

車の発進と同じ!

いきなりアクセル全開

タイヤが空転!燃料ムダ使い!

エンジンに負担がかかる

→

ゆっくりアクセル

スムーズに発進!

エンジンにも優しい

誘導電動機も同じです!

始動時は電流がドバドバ流れる!

前回学んだ等価回路を思い出してください。

始動時(s = 1)のとき...

r₂/s = r₂/1 = r₂ → 抵抗がとても小さい!

抵抗が小さい → オームの法則より → 電流がドバドバ流れる!

要注意!

始動電流 = 定格電流の 5〜8倍!

いきなりスイッチを入れると、通常の5〜8倍もの大電流が流れます。これは電線やブレーカーに大きな負担をかけます。

大電流が流れるとどうなる?

→

照明がチカチカ

電線が発熱

×

ブレーカー落ちる

他の機械に影響

だから、始動電流を抑える工夫(始動法)が必要なのです!

誘導電動機の直入れ始動と始動法の比べを車の発進にたとえた図。いきなり全開の直入れ始動では始動電流が定格の5〜8倍になり、始動法を使うと電流を抑えて滑らかに始動できる
おすすめの本

「誘導電動機の始動法」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。

① 直入れ始動|定格電圧をそのまま加える

直入れ始動は、電動機に定格電圧をそのまま加えて始動する方法です。「全電圧始動」とも呼びます。始動のための装置がいらないので、構造がいちばん簡単で、費用も安く済みます。

そのかわり、上で見たとおり始動電流は定格電流の5〜8倍になります。ここが弱点。電圧を下げないので、始動トルクはほかの方法より大きく、すばやく加速できます。始動電流による電圧の低下が問題にならない小型の電動機で使われます。

試験では「直入れ始動=100%」を基準に比べる

Y-Δ始動は始動電流・始動トルクとも直入れの 1/3、始動補償器始動は電圧を k 倍にすると電源側の始動電流・始動トルクとも k² 倍です。このあとの節で理由を見ます。

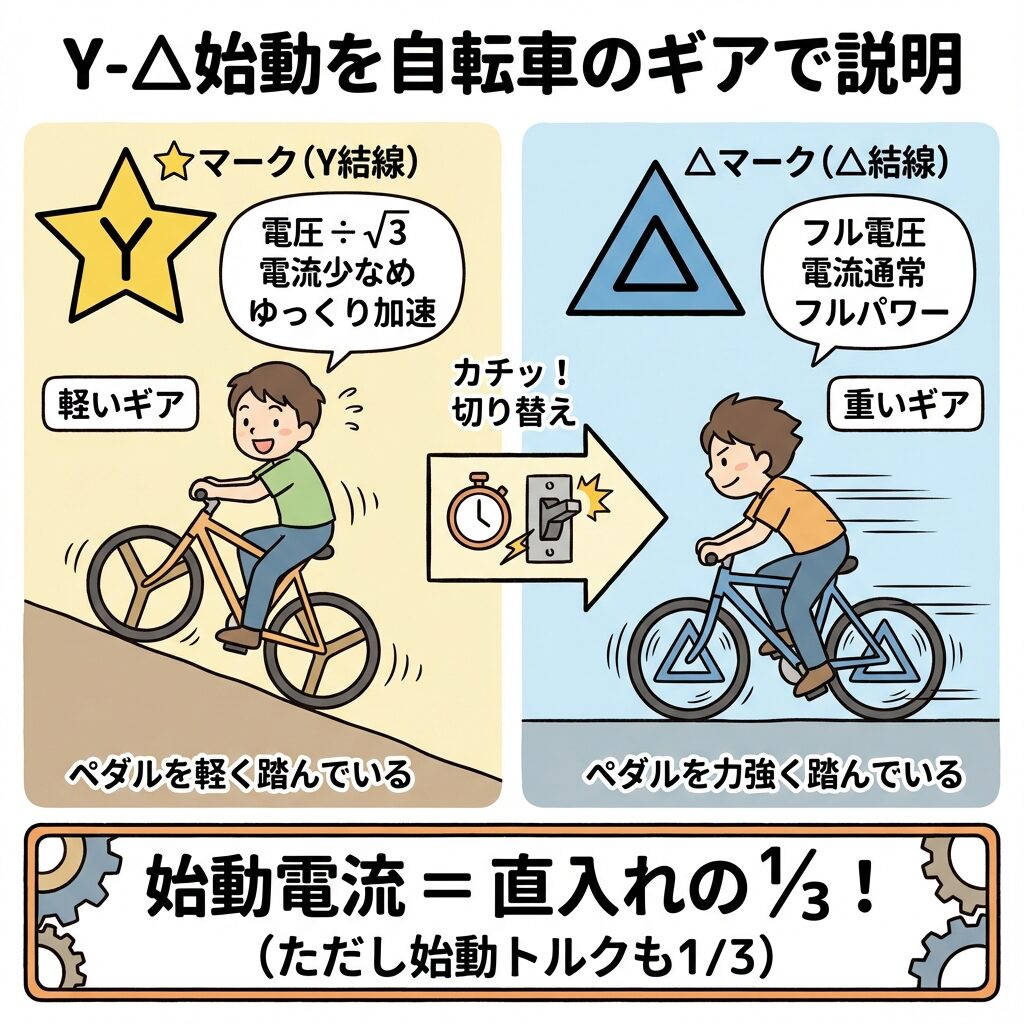

Y-Δ始動を自転車のギアにたとえた図。始動時はY結線で各巻線の電圧が1/√3、回り出したらΔ結線に切り替える。始動電流は直入れの1/3、始動トルクも1/3

② Y-Δ(スター・デルタ)始動|始動電流1/3の魔法

これが最もよく使われる始動法です!

Y-Δ始動とは?

2段階で始動する方法

始動時:Y結線

電圧を抑えてゆっくり

→

△

運転時:Δ結線

フルパワーで運転

スターで動き出して、回り出したらデルタに切り替える流れを、下のショート動画でも見られます。

動画(音が出せなくても画面の文字で追えます):モーターは星形で動き出す

YouTube「ビリッとわかる電気」のチャンネルを見る →

自転車のギアでイメージ!

自転車の発進と同じ!

発進時:軽いギア

ペダルが軽い → ゆっくり加速

= Y結線(電圧低い)

走行時:重いギア

ペダルが重い → スピードアップ

= Δ結線(電圧高い)

なぜ始動電流が1/3になるの?

これはY結線とΔ結線の電圧の違いから来ています。

電圧の比較

Δ結線のとき 相電圧 = 線間電圧 V
Y結線のとき 相電圧 = 線間電圧 ÷ √3 = V/√3

Y結線では各コイルにかかる電圧が 1/√3 になります。

電流は電圧に比例するので、相電流も 1/√3 に。

さらに、Δ結線では線電流が相電流の √3 倍ですが、Y結線では線電流=相電流です。電源から見た線電流は、この分でもう一度 1/√3 になるので...

超重要!Y-Δ始動の効果

始動電流 = 直入れの 1/3

(1/√3 × 1/√3 = 1/3)

注意!始動トルクも1/3になる

トルクは巻線にかかる電圧の2乗に比例するので、(1/√3)² = 1/3 になります。線電流と同じ 1/3。ただし理由は別で、電流が 1/3 だからトルクも 1/3、ではありません。始動トルクが小さくなるので、重い負荷を動かすときは注意が必要です。

メリット・デメリット

メリット デメリット
始動電流が1/3に減少 始動トルクも1/3に減少
構造が比較的シンプル 切替時にショックがある
よく使われる(実績豊富) 6本の配線が必要

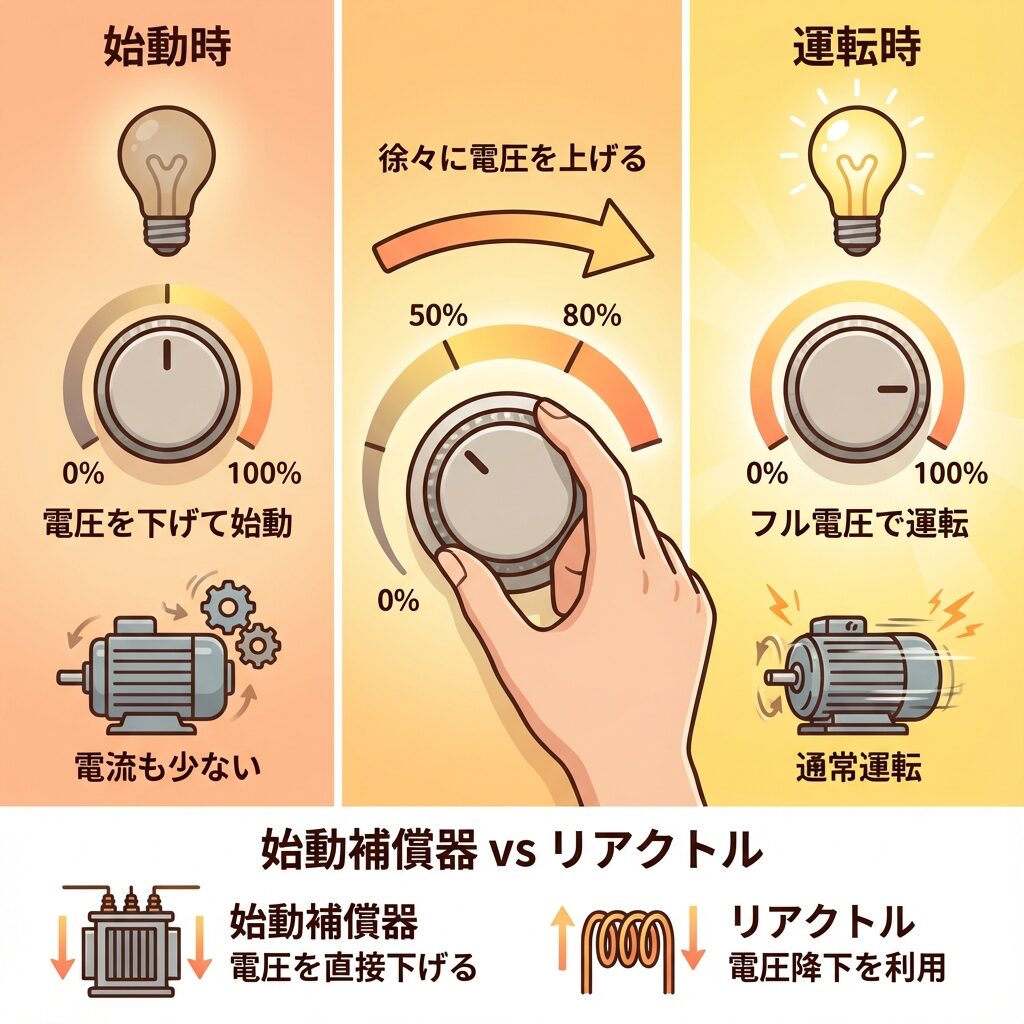

始動補償器始動を照明の調光器のダイヤルにたとえた図。始動時は電圧を下げ、50%・80%と上げてから全電圧で運転する。始動補償器は電圧を直接下げ、リアクトル始動は電圧降下を利用する
おすすめの本

電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。

【図解で完全理解】単相誘導電動機|コンデンサ始動形・運転形のしくみをイメージでマスター
あわせて読みたい
【図解で完全理解】単相誘導電動機|コンデンサ始動形・運転形のしくみをイメージでマスター

単相誘導電動機。コンデンサ始動形・運転形のしくみをイメージでマスター

③ 始動補償器始動|電圧を調整してゆっくり

始動補償器始動とは?

単巻変圧器(オートトランス)を使って、始動時の電圧を下げる方法です。

調光器でイメージ!

部屋の照明の調光器(ダイヤル)を思い浮かべてください。

最初は暗くして(電圧低め)→ 徐々に明るくする(電圧を上げる)

これと同じ原理です!

始動電流はどれくらい減る?

電圧を k 倍にすると、始動電流は k²倍 になります。

例:電圧を50%に下げた場合

k = 0.5(電圧を半分に)

始動電流 = 0.5² = 0.25(1/4)に減少!

タップ(接続位置)を変えることで、50%、65%、80%など細かく調整できます。

リアクトル始動もある!

変圧器の代わりにリアクトル(コイル)を使う方法もあります。

始動補償器(変圧器)

  • 電圧を直接下げる
  • 効率が良い
  • 大型モーター向け

リアクトル始動

  • 電圧降下を利用
  • 構造がシンプル
  • 中型モーター向け

メリット・デメリット

メリット デメリット
電流・トルクを細かく調整可能 装置が大きく高価
滑らかに始動できる 設置スペースが必要
大型モーターに対応 保守が必要

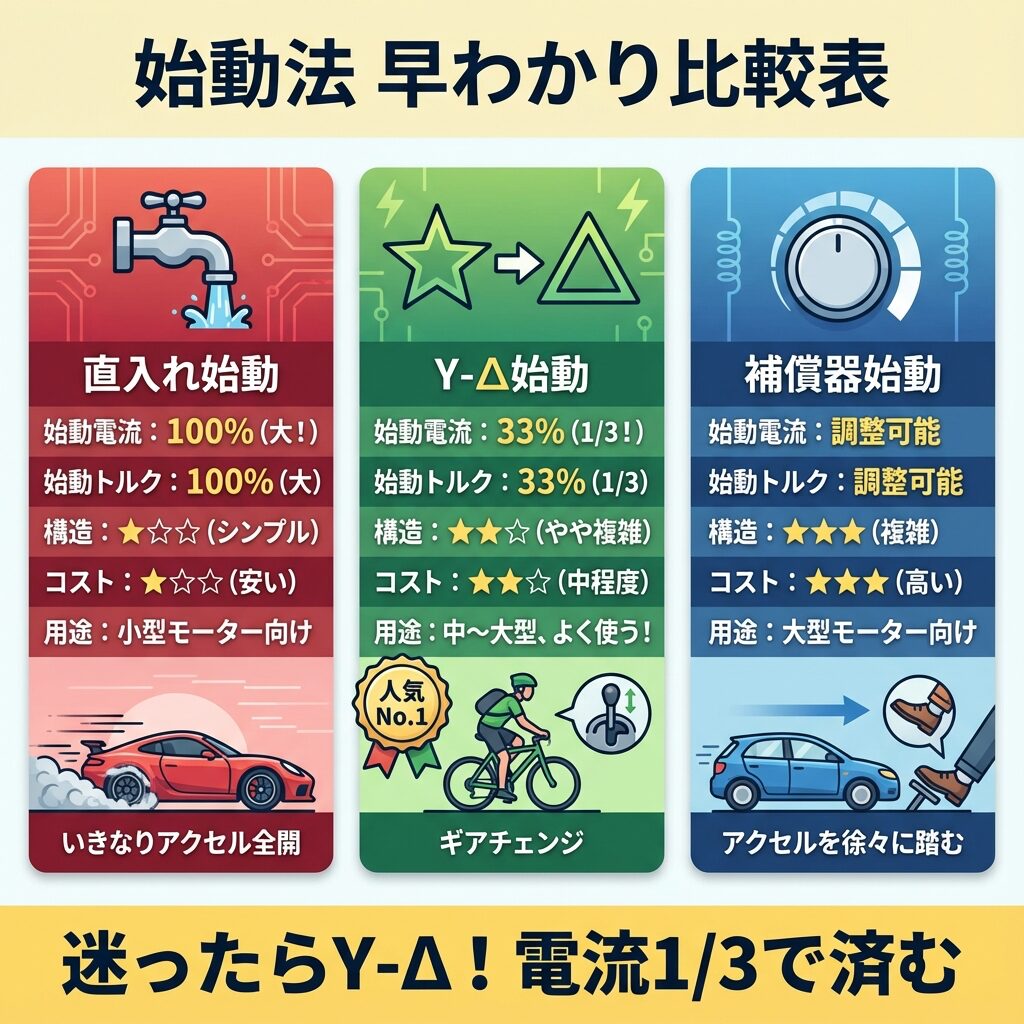

誘導電動機の始動法の比較表の図。直入れ始動は始動電流・始動トルクとも100%、Y-Δ始動は33%(1/3)、始動補償器始動は調整できる。構造・コスト・用途の比べ

3つの始動法を比較!

項目 直入れ Y-Δ 補償器
始動電流 100%(大) 33%(1/3) 調整可能
始動トルク 100%(大) 33%(1/3) 調整可能
構造 シンプル やや複雑 複雑
コスト 安い 中程度 高い
用途 小型 中〜大型 大型

覚え方のコツ

語呂合わせ:「直入れヤバい、YΔ3分の1」

直入れ:電流ヤバい(5〜8倍)

Y-Δ:電流が3分の1に減る

補償器:電圧を調整(タップで変える)

車でイメージ!

直入れ = いきなりアクセル全開
Y-Δ = 軽いギアで発進 → 切り替え
補償器 = アクセルを徐々に踏む

まとめ

これだけ覚えて帰ろう!

始動法が必要な理由 始動電流が大きすぎるから(5〜8倍)
直入れ始動 シンプル、電流大、小型向け
Y-Δ始動 電流・トルク1/3、よく使う
始動補償器 電圧調整可能、大型向け
