こんな悩みはありませんか?
- 「サイリスタって何?ダイオードと何が違うの?」
- 「ゲート信号ってどういう意味?」
- 「SCRって略語、何の略?」
ダイオードの次に登場するのが「サイリスタ(SCR)」です。
「pnpn接合」「ゲート信号」「位相制御」など難しそうな言葉が出てきて、「うわ、もう無理…」って思いますよね。
でも大丈夫です。サイリスタは「鍵付きの改札ゲート」をイメージすれば、一発で理解できます!
この記事の結論
- サイリスタはゲート信号でONにできる半導体素子(OFFはゲートではできない)
- ダイオードに「鍵」を付けたイメージ
- 一度ONになると、電流がゼロになるまで流れ続ける
- 調光器やモーター制御の「位相制御」に使われる
サイリスタとは?「鍵付き改札」をイメージしよう
サイリスタは「ゲート信号でONにできるダイオード」です。OFFはゲートではできず、流れている電流が保持電流より小さくなったときに切れます。

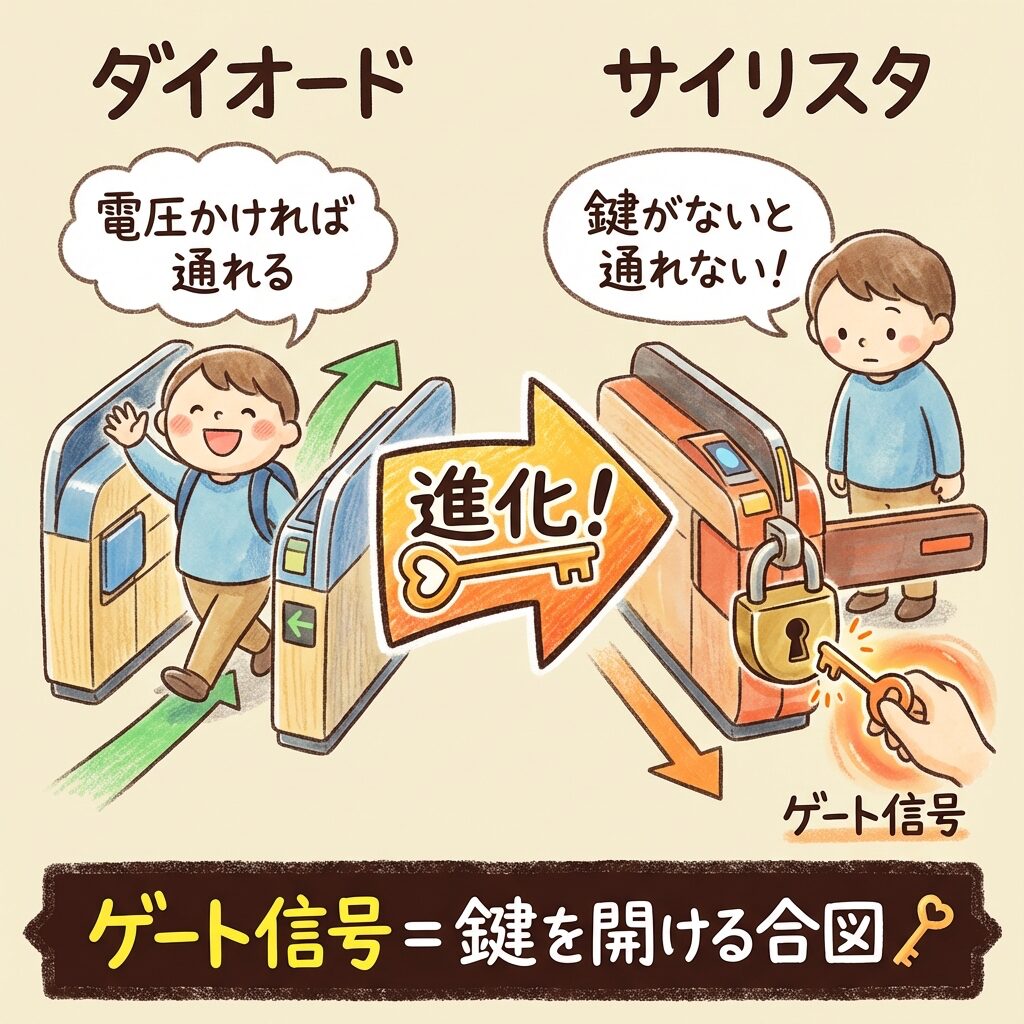

前回学んだダイオードは「普通の改札ゲート」でしたよね。順方向に電圧をかければ自動的に電流が流れました。
サイリスタは、その改札に「鍵」が付いたイメージです。鍵を開けないと、電流が流れないんです。
サイリスタはゲート信号という鍵で通れるようになる
おすすめの本
「サイリスタ(SCR)」を試験の得点につなげるなら、機械科目の教科書で前後の単元とあわせて押さえておくと安心です。TAC出版『みんなが欲しかった!』シリーズの、電験三種「機械」の教科書と問題集です。フルカラーの教科書に重要な過去問が付いています。
¥3,520 (2026/02/24 07:37時点 | Amazon調べ)
ポチップ
覚え方のコツ
ダイオード = 普通の改札(順方向に電圧をかければ通れる)
サイリスタ = 鍵付き改札(ゲート信号という「鍵」が必要)
この違いを押さえておけばOKです!
SCRって何の略?正式名称を覚えよう
サイリスタは「SCR」とも呼ばれます。これは正式名称の略です。
正式名称
SCR = Silicon Controlled Rectifier
(シリコン制御整流器)
「Silicon(シリコン)」は材料、「Controlled(制御された)」はゲートで制御できること、「Rectifier(整流器)」は電流を一方向に流すことを意味しています。
サイリスタの3つの端子
ダイオードは2本足(アノード・カソード)でしたが、サイリスタは3本足です。
| 端子名 |
役割 |
イメージ |
| アノード(A) |
電流の入口 |
改札の入口 |
| カソード(K) |
電流の出口 |
改札の出口 |
| ゲート(G) |
ONにする合図(OFFはできない) |
鍵穴 |
ゲート(G)がサイリスタ最大の特徴です。この端子に「ゲート信号」を送ることで、電流を流すかどうかを制御できます。
サイリスタの動作|ONとOFFの条件
サイリスタがONになる条件と、OFFになる条件を整理しましょう。
ONになる条件(電流が流れる)
サイリスタをONにするには、2つの条件が必要です。
条件① アノード→カソードに順方向電圧がかかっている
条件② ゲートにゲート信号(トリガ)が入る
この2つが揃って初めて「ガチャッ」と鍵が開いて、電流が流れ始めます。

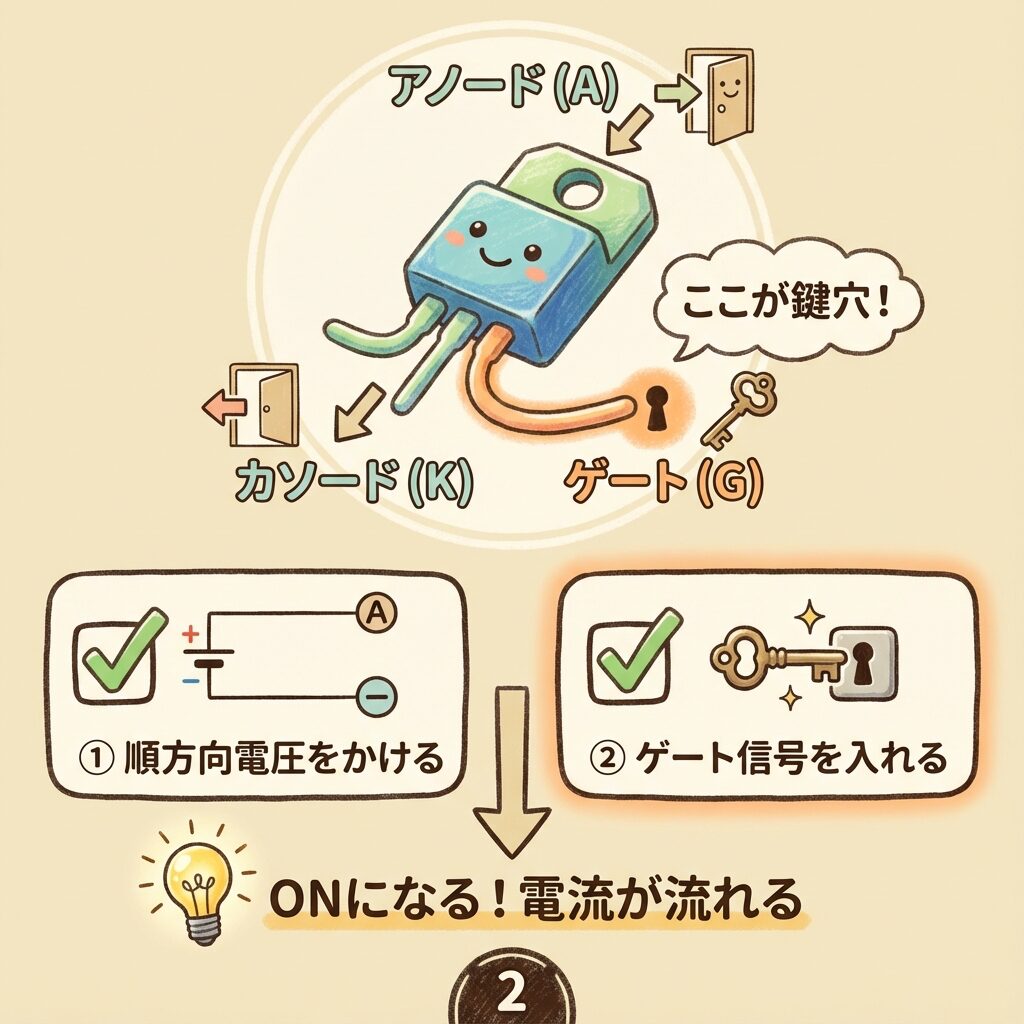

サイリスタがONになる2つの条件:順方向電圧とゲート信号
サイリスタの最大の特徴「自己保持」
ここがサイリスタの最も重要なポイントです。
一度ONになると、ゲート信号を外しても、電流が流れ続けます。
超重要ポイント
サイリスタは「一度ONになったら、電流がゼロになるまでOFFにできない」
鍵付き改札で例えると、こんな感じです。

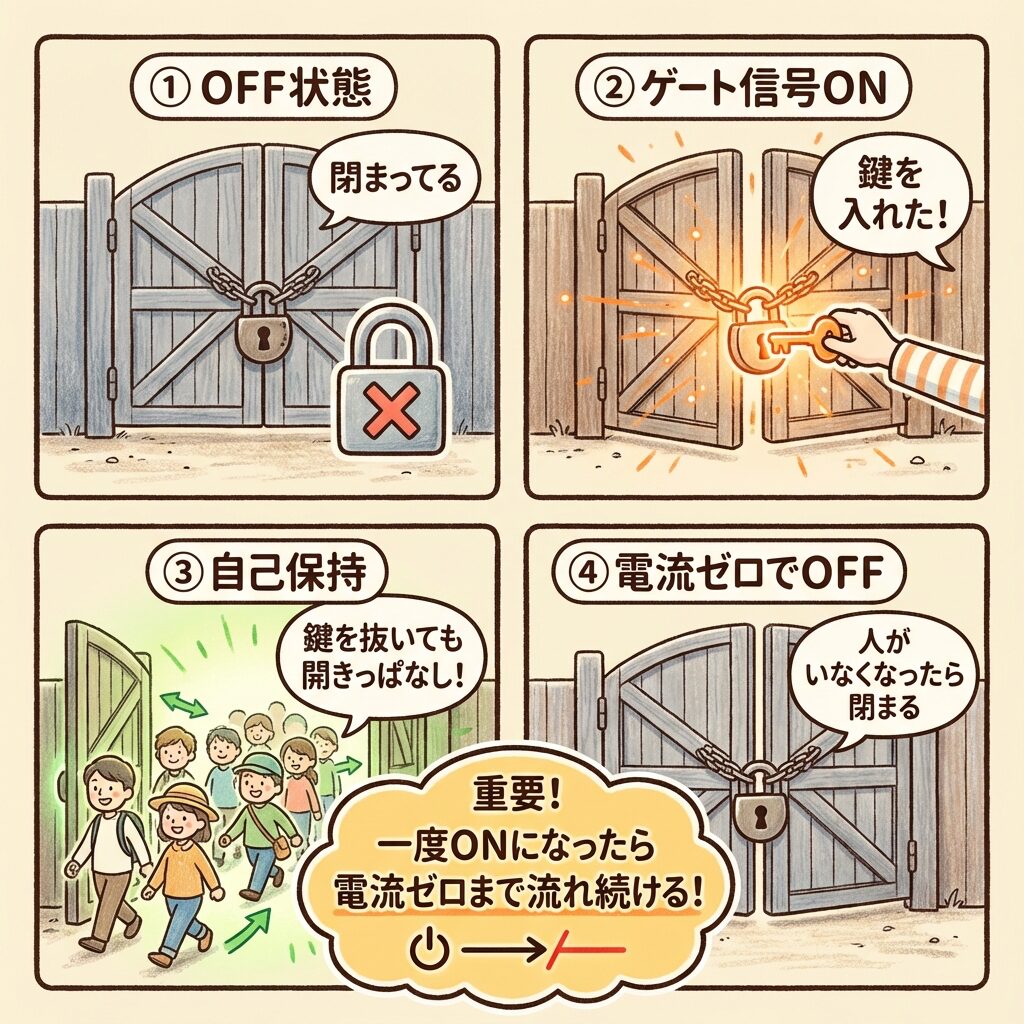

たとえ話:鍵付き改札の動き
- 最初は改札が閉まっている(OFF状態)
- 鍵(ゲート信号)を差し込むと、改札が開く(ON状態)
- 一度開くと、鍵を抜いても開きっぱなし(自己保持)
- 人が全員通り終わって誰もいなくなると、自動で閉まる(OFF)
OFFになる条件(電流が止まる)
サイリスタをOFFにするには、電流をゼロにするしかありません。
OFF条件: アノード電流がゼロ(または保持電流以下)になる
交流回路では、電流が自然にゼロになる瞬間があるので、そこで自動的にOFFになります。これを「自然転流」と呼びます。
ダイオードとサイリスタの比較
ここで、ダイオードとサイリスタの違いを表で整理しておきましょう。
| 項目 |
ダイオード |
サイリスタ(SCR) |
| 端子の数 |
2本(A, K) |
3本(A, K, G) |
| ONの条件 |
順方向電圧のみ |
順方向電圧+ゲート信号 |
| OFFの制御 |
自動(逆方向で即OFF) |
電流ゼロでOFF |
| イメージ |
普通の改札 |
鍵付き改札 |
| 主な用途 |
整流回路 |
位相制御、調光器 |
サイリスタは一度ONになると電流ゼロまで流れ続ける
おすすめの本
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です(2026年度版)。
楽天Kobo電子書籍ストア
¥3,080 (2026/10/24 12:31時点 | Amazon調べ)
ポチップ
あわせて読みたい
MOSFETとは?仕組みと使い方、BJTとの違いをやさしく図解|損失の計算ツール付き
MOSFETとは?「電圧で開く自動ドア」で超高速スイッチング!
サイリスタの使い道「位相制御」
サイリスタの最大の活躍場所が「位相制御」です。
「位相制御」とは、電流を流すタイミングをずらして、電力を調整する技術のことです。
身近な例:調光器(ディマースイッチ)
おしゃれなレストランや映画館で、照明がゆっくり暗くなるのを見たことありませんか?
あれが調光器(ディマー)の仕事です。家庭の白熱電球用の調光器の多くは、サイリスタ2つを逆向きに並べたのと同じ働きをする1つの素子「トライアック(双方向サイリスタ)」で、交流の+と−の両方の半波を位相制御します。
たとえ話:映画館の照明
交流の波が来るたびに、「どのタイミングでゲート信号を入れるか」を調整します。
早く入れる → たくさん電流が流れる → 明るい
遅く入れる → 少ししか電流が流れない → 暗い
これが位相制御の原理です!
その他の使い道
| 用途 |
具体例 |
| 調光器 |
照明の明るさ調整 |
| 電気ヒーター |
温度調整 |
| 電力変換装置 |
整流器の出力電圧制御 |
| 電車 |
モーターの速度制御(旧型車両) |
回路記号を覚えよう
サイリスタの回路記号は、ダイオードにゲート端子が追加された形です。
ダイオードの記号 + ゲート端子 = サイリスタ
▷|(ダイオード)→ ▷|←G(サイリスタ)
縦棒(カソード)の側から「G」の線が出ているのがポイント!ゲートの信号は、カソードとの間に入れます。

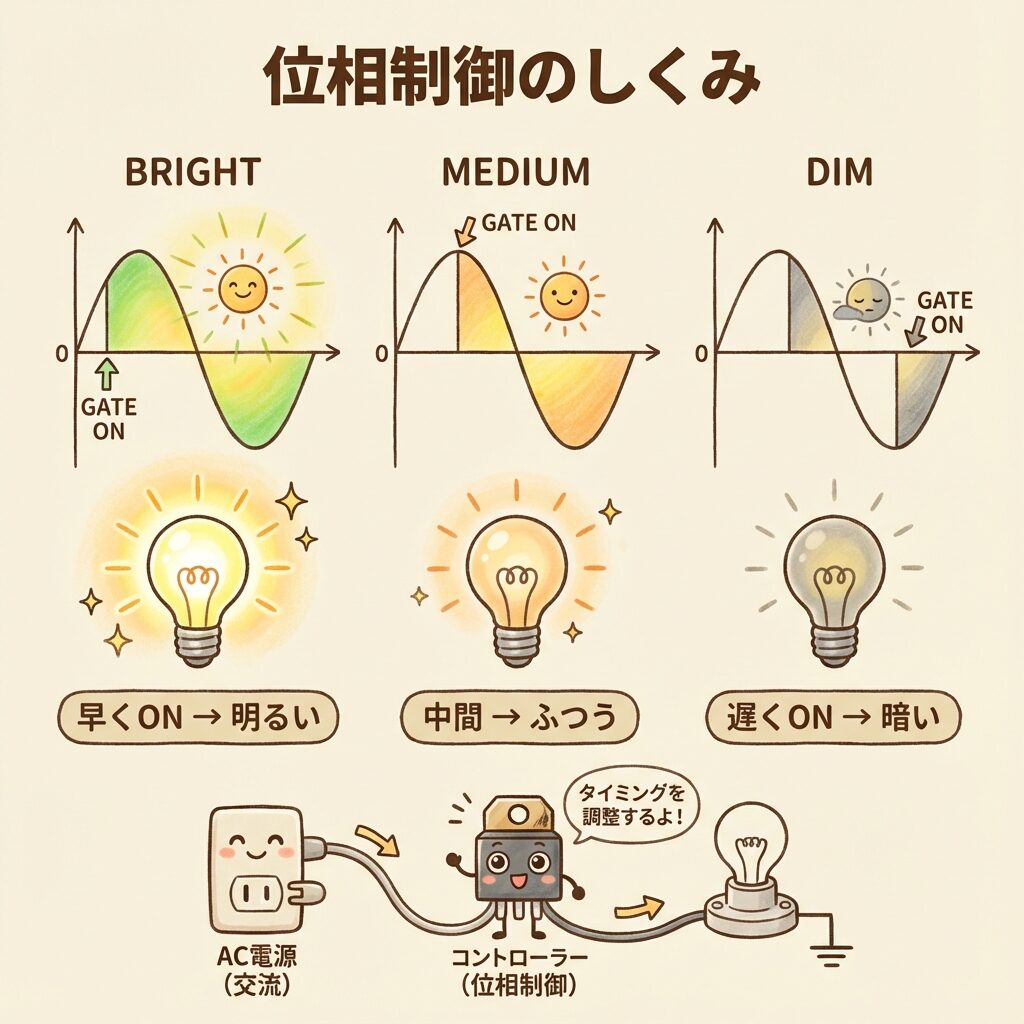

ゲートを入れる角度αで電力を変える位相制御(α が小さいほど明るい)
試験ではこう問われる
平成28年度〜令和8年度上期の15回の問題文で数えると、サイリスタは、素子の性質を問う正誤(機械 問10 が3回・理論 問11 が1回)と、サイリスタ整流回路の位相制御(平成28年度 機械 問16・令和元年度 機械 問10)の両方の形で出ています。平成29年度・令和5年度下期・令和7年度下期の機械 問10では、「サイリスタは,オンのゲート電流が与えられて順方向の電流が流れている状態であれば,その後にゲート電流を取り去っても,順方向の電流に続く逆方向の電流を流すことができる」が誤りの記述(正解)でした。ゲート電流を取り去ってもオンが続くところまでは正しく、逆方向の電流は流せない点が誤りです。ここを反射的に判断できるようにしておくと失点が減ります。
計算がからむ場合は、位相制御の制御角αと出力電圧の関係が中心です。αを大きくする(点弧を遅らせる)ほど導通期間が短くなり、出力電圧の平均値が下がる、という方向感を取り違えないことが重要です。本記事の「早く入れると明るい/遅く入れると暗い」というイメージが、そのまま「αが小さいと出力大/αが大きいと出力小」に対応します。
もう一つ押さえたいのが、オフにする方式の区別です。交流回路では電流が自然にゼロになる自然転流でオフになりますが、直流回路ではそれが起きないため、外部回路で強制的に電流を断つ強制転流が必要になります。「直流ではサイリスタは自分でオフにできない」という点は、回路の種類を選ぶ理由にもなるので、交流か直流かをまず確認するクセをつけると解きやすくなります。
まとめ|サイリスタの要点整理
○ この記事のポイント
- サイリスタはゲート信号でONを制御できる半導体素子
- SCR = Silicon Controlled Rectifier(シリコン制御整流器)
- 3端子:アノード(A)・カソード(K)・ゲート(G)
- 一度ONになると電流ゼロまでOFFにできない(自己保持)
- 位相制御で調光器やモーター制御に活躍
電験三種 試験対策ポイント
- サイリスタは「ゲート信号でON、電流ゼロでOFF」がキーワード
- 自己保持の正誤(ゲートを外してもオンのまま・逆方向の電流は流せない)は、平成28年度〜令和8年度上期の15回で3回(機械 問10)
- ダイオードとの違い(端子数、制御方法)を整理しておく
- 位相制御の原理と用途(調光器など)を覚える
覚えておきたい用語
| ゲート信号(トリガ) |
サイリスタをONにするための信号 |
| 自己保持 |
ゲート信号を外してもON状態が続くこと |
| 自然転流 |
交流で電流ゼロ時に自動でOFFになること |
| 位相制御 |
ゲート信号のタイミングで電力を調整する技術 |
サイリスタは「鍵付きの改札ゲート」でしたね。
ゲート信号という「鍵」でONを制御できる、賢い素子です。
次はトランジスタ(BJT)で、さらに自在な制御を学びましょう!
よくある質問
Q. サイリスタとは?
A. ゲートに信号を入れるとONになり、アノードからカソードへ電流を流す半導体素子です。SCRとも呼ばれます。
Q. サイリスタとダイオードの違いは?
A. ダイオードは順方向に電圧をかければ自動で流れますが、サイリスタはゲート信号を入れるまで電流を流しません。
Q. サイリスタをOFFにするには?
A. 一度ONになると、ゲート信号を切ってもONのままです。電流を保持電流より小さくするか、逆電圧をかけるとOFFになります。
Q. サイリスタは何に使われていますか?
A. 調光器やヒーターの電力調整、整流回路の位相制御、直流送電の変換所などに使われています。
Q. SCRは何の略?
A. Silicon Controlled Rectifier(シリコン制御整流素子)の略です。
