⚡ AC100Vの真実|実は最大141Vだった!
結論から言うと、家庭用コンセントの「AC 100V」は実効値です。
実際の電圧は、最大141V・最小-141Vの間を行ったり来たりしているんです!
「えっ、じゃあなんで100Vって呼ぶの?」と思いますよね。
これは「直流100Vと同じ仕事ができる」という意味なんです。
これから、この不思議な関係を「水の流れ」の比喩を使って、中学生でもわかるように解説していきます。
🔍 この記事でマスターできること
- 実効値の意味と計算方法(V = Vm/√2)
- 最大値・平均値との違いと使い分け
- 波形率・波高率の意味と覚え方
- 電験三種頻出の計算問題の解き方

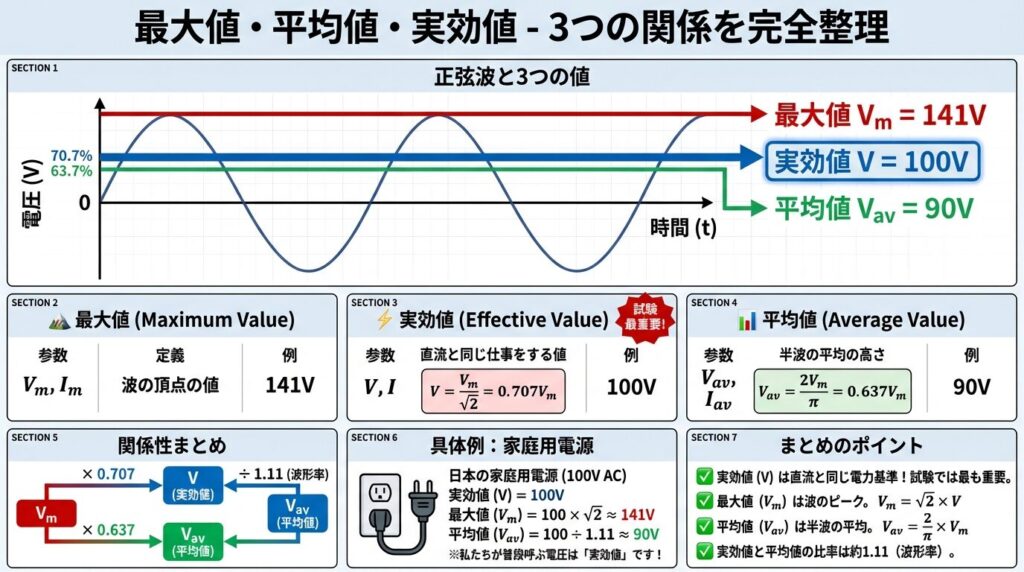

📌 まず覚える!3つの値の関係
最大値Vm = 波の頂点の値(141V)
実効値V = Vm/√2 = 0.707Vm(100V) ← 試験最重要!
平均値Vav = 2Vm/π = 0.637Vm(90V)

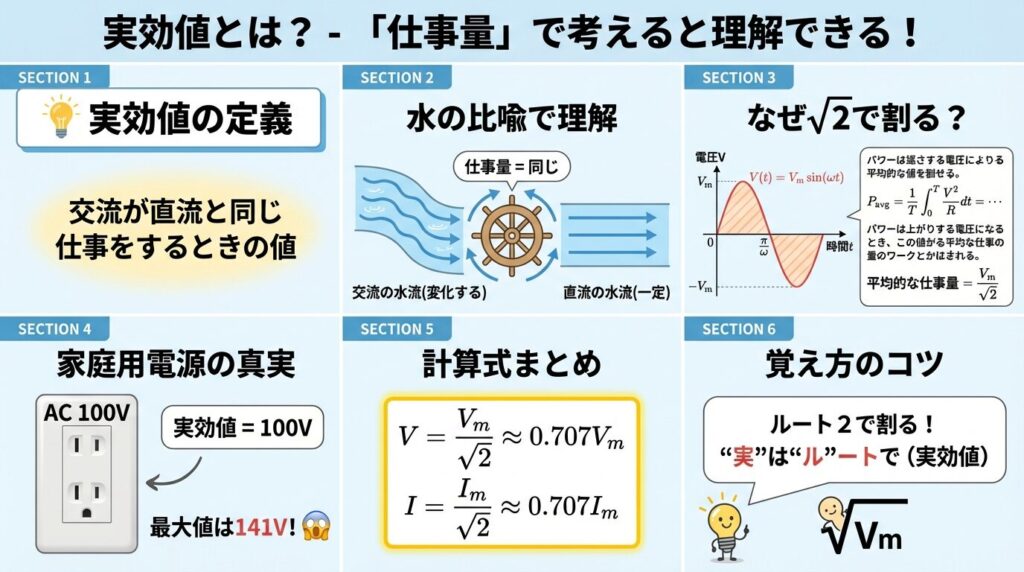

💧 実効値とは?|水車の比喩で完全理解
実効値とは、交流が直流と同じ仕事をするときの値のことです。
これだけだと抽象的なので、「水車」の比喩で考えてみましょう。
💦 水車の比喩:交流と直流の比較
想像してください。
目の前に1台の水車があり、2種類の水流で回します。
- 直流の水流: 常に一定の強さ(100リットル/秒)で流れ続ける
- 交流の水流: 強くなったり弱くなったり、波のように変化する(最大141リットル/秒)
この2つの水流が「同じ仕事量」で水車を回したとき、
交流の水流を「実効値100リットル/秒」と呼ぶんです。
つまり、変化する交流を「一定の直流」に置き換えたときの値が実効値なんですね。
🎯 実効値のポイント
✅ 交流と直流で「同じ仕事」をする値
✅ 「効果が実際に発揮される値」だから実効値
✅ 電力計算(P=VI)では実効値を使う
✅ 家庭用電源の「AC 100V」はこの実効値
📐 なぜ「√2で割る」のか?
「実効値 = 最大値 ÷ √2」という公式、なぜ√2なのか?気になりますよね。
これは、正弦波の面積計算(積分)から導かれる数学的な結果なんです。
ただし、電験三種では導出過程は不要なので、ここではイメージだけ押さえましょう。
- 正弦波は常に最大値で流れているわけではない
- 半分くらいの時間は小さい値で流れている
- この「平均的な仕事量」を計算すると、最大値の約70.7%(=1/√2)になる
📐 実効値の計算式
V = Vm/√2 = 0.707Vm
I = Im/√2 = 0.707Im
※ √2 ≒ 1.414、1/√2 ≒ 0.707
📝 交流の基本を復習したい方は、「交流とは何か?」の記事も合わせてご覧ください。
⛰️ 最大値・平均値とは?|3つの値を整理しよう
実効値だけでなく、交流には最大値と平均値という重要な値もあります。
ここでは、3つの値の違いと関係を完全整理しましょう。
📊 最大値Vm(Maximum Value)
最大値とは、正弦波の頂点(ピーク)の値のことです。
記号はVm(電圧)、Im(電流)で表します。
山登りに例えると、山の頂上の高さですね。
正弦波はプラスとマイナスの両方にピークがあるので、+Vmと-Vmの2つの最大値があります。
💡 家庭用電源の最大値は?
AC 100Vの実効値から最大値を求めると:
Vm = V × √2 = 100 × 1.414 = 141.4V
つまり、コンセントの電圧は+141V〜-141Vの間を振動しているんです!
📈 平均値Vav(Average Value)
平均値とは、半波(プラス側だけ)の平均の高さのことです。
記号はVav(電圧)、Iav(電流)で表します。
「なぜ半波だけ?」と思うかもしれませんが、プラスとマイナスを合わせると平均はゼロになってしまうからです。
そのため、プラス側だけ(または絶対値)の平均を取ります。
📐 平均値の計算式
Vav = 2Vm/π = 0.637Vm
Iav = 2Im/π = 0.637Im
※ π ≒ 3.14、2/π ≒ 0.637
例えば、最大値141Vの交流の平均値は:
Vav = 2 × 141 / 3.14 ≒ 89.8V ≒ 90V
🔢 3つの値の大小関係
正弦波交流の場合、3つの値は常にこの関係になります:
Vm > V > Vav
最大値 > 実効値 > 平均値
141V > 100V > 90V
🎯 係数の覚え方
✅ 実効値の係数 0.707 → 「なーれ、なーれ(70.7)」
✅ 平均値の係数 0.637 → 「むさい、みんな(63.7)」
✅ 実効値 > 平均値の関係を忘れずに!
📐 波形率・波高率とは?|波形の特徴を数値化
電験三種では、波形率と波高率という概念も頻出します。
これらは、波形の「形の特徴」を数値で表す指標です。
📊 波形率Kf(Form Factor)
波形率とは、実効値を平均値で割った値です。
波形の「歪み具合」を表す指標として使われます。
📐 波形率の定義と計算
Kf = V / Vav = 実効値 / 平均値
正弦波の場合:
Kf = (Vm/√2) / (2Vm/π) = π/(2√2) = 1.11
正弦波交流の波形率は常に1.11です。
これは固定値なので、「1.11」という数字を丸暗記してしまいましょう。
覚え方: 「いい、いい(1.11)波形だね!」と唱えると覚えやすいです。
⛰️ 波高率Kp(Crest Factor)
波高率とは、最大値を実効値で割った値です。
波形の「ピークの尖り具合」を表す指標として使われます。
📐 波高率の定義と計算
Kp = Vm / V = 最大値 / 実効値
正弦波の場合:
Kp = Vm / (Vm/√2) = √2 = 1.41(≒1.414)
正弦波交流の波高率は√2 = 1.41です。
これも固定値で、√2(ルート2)そのものなので覚えやすいですね。
🔄 波形率と波高率の使い分け
🎯 波形率・波高率の覚え方
✅ 波形率 = 1.11 → 「いい、いい波形だね!」
✅ 波高率 = 1.41 → 「√2 = 1.414」そのもの
✅ 波形率の方が小さい(1.11 < 1.41)と覚える
📝 交流回路の応用については、「直列回路と並列回路の違い」の記事も参考にしてください。

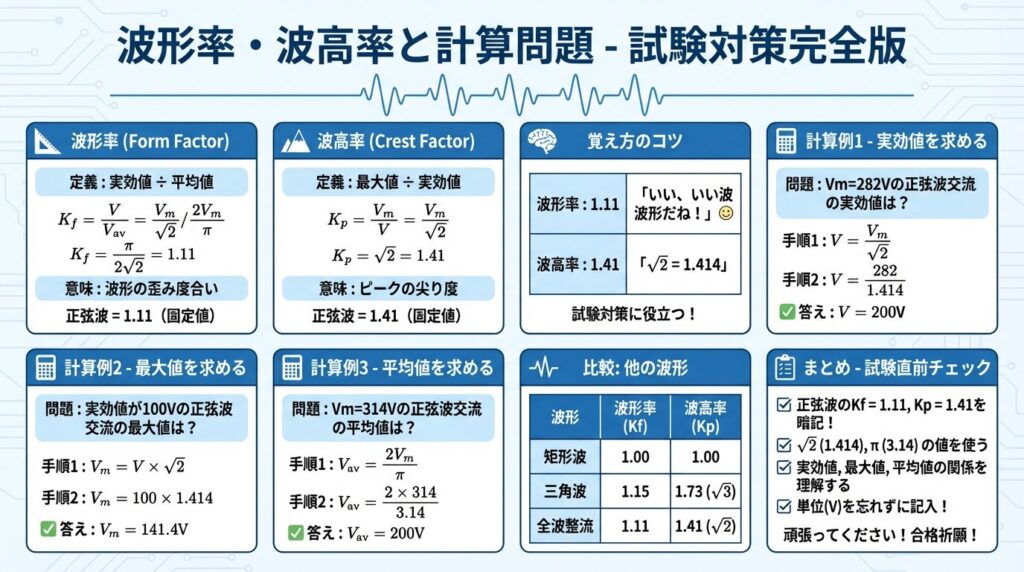

📝 計算問題にチャレンジ|試験頻出パターン
ここまで学んだ知識を使って、実際の計算問題を解いてみましょう。
電験三種では、以下のようなパターンが頻出します。
📘 例題1|最大値から実効値を求める
【問題】
最大値Vm=282Vの正弦波交流の実効値を求めよ。
(ただし、√2 = 1.414とする)
【解答】
ステップ1: 公式を確認する
実効値 = 最大値 ÷ √2 なので、
V = Vm/√2
ステップ2: 数値を代入する
V = 282 / 1.414 = 199.4V ≒ 200V
✅ 答え: V = 200V
📘 例題2|実効値から最大値を求める
【問題】
実効値100Vの正弦波交流の最大値を求めよ。
(ただし、√2 = 1.414とする)
【解答】
ステップ1: 公式を変形する
V = Vm/√2 より、
Vm = V × √2
ステップ2: 数値を代入する
Vm = 100 × 1.414 = 141.4V
✅ 答え: Vm = 141.4V
これが「AC 100V」の本当のピーク電圧です!
📘 例題3|最大値から平均値を求める
【問題】
最大値Vm=157Vの正弦波交流の平均値を求めよ。
(ただし、π = 3.14とする)
【解答】
ステップ1: 公式を確認する
平均値 = 2 × 最大値 ÷ π なので、
Vav = 2Vm/π
ステップ2: 数値を代入する
Vav = (2 × 157) / 3.14 = 314 / 3.14 = 100V
✅ 答え: Vav = 100V
⚠️ よくあるミスと対策
🎯 試験で必ず覚えるべき数値
📝 必須の暗記事項
- √2 = 1.414(1/√2 = 0.707)
- π = 3.14(2/π = 0.637)
- 実効値の係数 = 0.707
- 平均値の係数 = 0.637
- 波形率 = 1.11
- 波高率 = 1.41(=√2)
✅ まとめ|実効値・最大値・平均値の完全整理
お疲れ様でした!
この記事では、「なぜAC100Vなのか?」という疑問を、実効値・最大値・平均値の3つの観点から徹底解説しました。
🎯 この記事の重要ポイント
- AC 100V = 実効値(直流と同じ仕事をする値)
- 最大値Vm = 141V(実際のピーク電圧)
- 実効値 = Vm/√2 = 0.707Vm(最重要公式!)
- 平均値 = 2Vm/π = 0.637Vm
- 波形率Kf = 1.11(「いい、いい波形」)
- 波高率Kp = 1.41 = √2
- 大小関係: Vm > V > Vav
📚 実効値を完全マスターする勉強法
実効値は交流回路すべての基礎です。
以下の順番で学習を進めると、スムーズに理解が深まります。
- イメージで理解 → 「水車」の比喩で実効値の意味を掴む
- 公式を丸暗記 → V = Vm/√2、Vav = 2Vm/π
- 係数を覚える → 0.707、0.637、1.11、1.41
- 計算練習 → 過去問で実効値⇔最大値の変換を繰り返す
- 応用問題 → インピーダンス計算、電力計算へ展開
特に、実効値と最大値の相互変換は電験三種で最頻出なので、
何も見ずにスラスラ計算できるレベルまで練習しましょう。
