「4層基板」「6層基板」という言葉はよく聞きますよね。でも、その“層”が何でできているのかは、なかなか説明されません。はじめてだと、まったく想像がつかなくて当然です。この記事では、基板を横から切った断面を見ながら、中身をひとつずつやさしく解説します。
そもそもプリント基板（PCB）とは何か、片面・両面・多層の種類は、PCB（プリント基板）とは？構造・作り方・種類で図解しています。
多層基板は「コア」と「プリプレグ」という2種類の材料を、銅箔（どうはく＝うすい銅のシート）と交互に重ねて作られています。コアは両面に銅が付いた硬い“芯”の板、プリプレグは熱を加えると接着剤になる“のり”のシートです。この2つを積み重ねて熱と圧力で固めることで、何層もの配線を持つ基板ができあがります。
- プリント基板(PCB)とは
- 多層基板の構造（この記事）
- 基板材質の選び方
- 層構成の決め方
- スルーホール・ビア
- 製造工程
- ガーバーデータ
- 表面実装と挿入実装
- リフロー実装とフロー実装
- はんだ付け不良
- BGA
そもそも多層基板とは？1層・2層との違い
まず、多層基板が何なのかをはっきりさせましょう。多層基板とは、配線を入れる層が何枚も重なっている基板のことです。
基板の表面には、電気を流すための配線（銅の道）が走っています。シンプルな基板なら、配線は片面か両面だけ。でも、部品がたくさん載る複雑な機器だと、配線が混み合って入りきらなくなります。

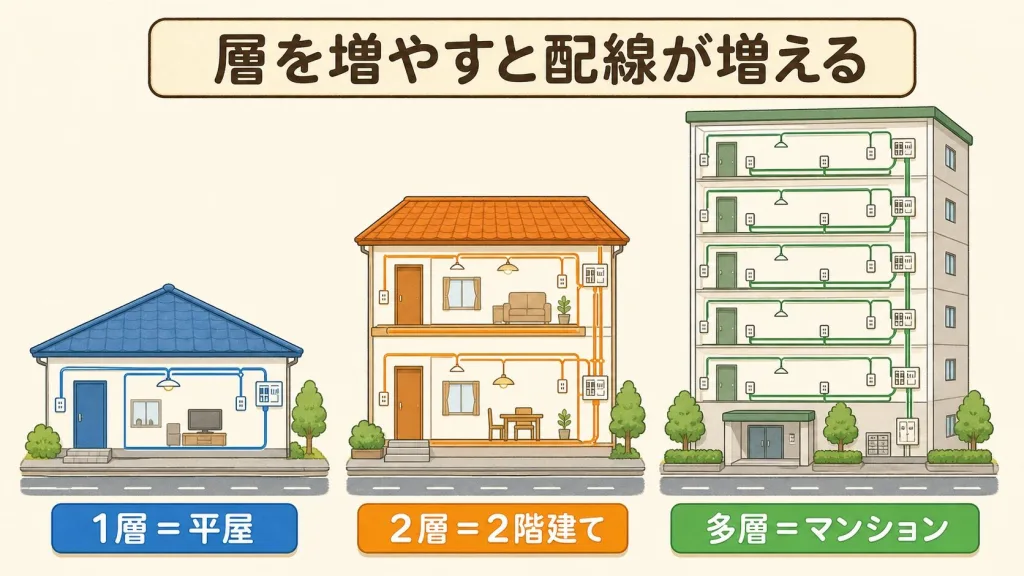

1層基板は「平屋（片面だけ）」、2層基板は「2階建て（両面）」、多層基板は「マンション（何階もある）」のイメージです。土地（基板のサイズ）が同じでも、階を増やせばたくさんの部屋（配線）を入れられますよね。多層基板は、配線という“道路”を立体的に何階にも分けて通すしくみなのです。
層を増やすのは、配線を増やすためだけではありません。ノイズ（電気的なじゃま）を減らすために、まるごと1層を「電気の帰り道（GND層）」や「電源層」に使う、という目的もあります。だから高性能な機器ほど、層が多くなる傾向があります。
多層基板＝配線の層が何枚も重なった基板。平屋からマンションへ、と階を増やすイメージです。では、その“各階”はどんな材料でできているのか、次で中身を見ていきましょう。
基板の「断面」を見てみる（全体像）
では、4層基板を横から切ったら、中はどうなっているのでしょうか。じつは、いくつかの材料がきれいに重なってできています。外側から順に並べると、こんな構成です。
銅箔（表面の配線になる）
プリプレグ（層をくっつける接着シート）
コア（両面に銅が付いた、硬い芯の板）
プリプレグ（反対側の接着シート）
銅箔（裏面の配線になる）

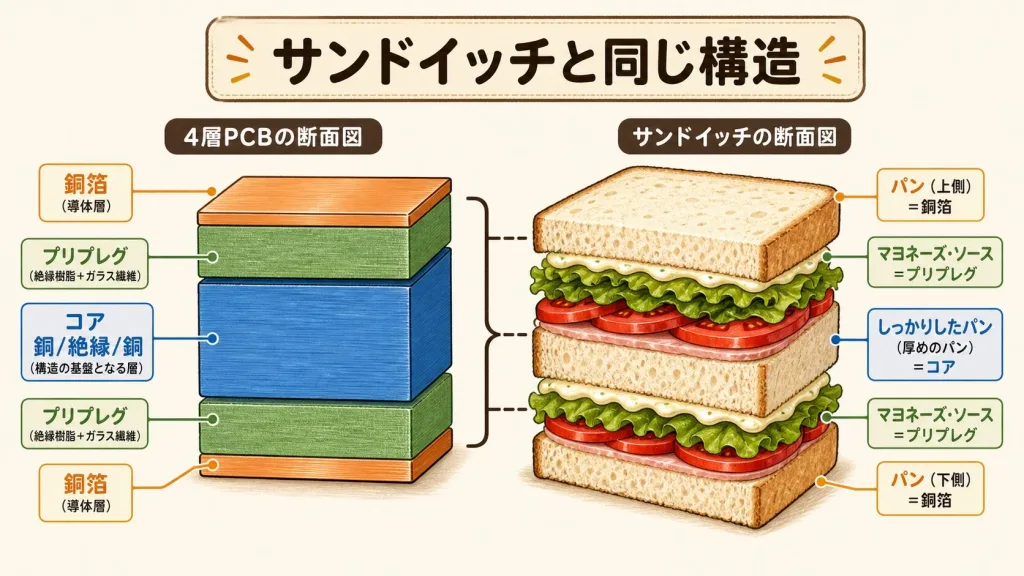

真ん中にあるしっかりした「芯のパン」がコア。それをくっつける「のり（マヨネーズ）」がプリプレグ。そして外側を覆う「表面のパン」が銅箔です。具材（配線）を挟みながら、何層にも重ねたサンドイッチ——それが多層基板の正体です。
多層基板は「コア」と「プリプレグ」と「銅箔」が交互に重なった構造です。とくに主役になるのが、芯のコアと、のりのプリプレグ。この2つを次のブロックでくわしく見ていきます。

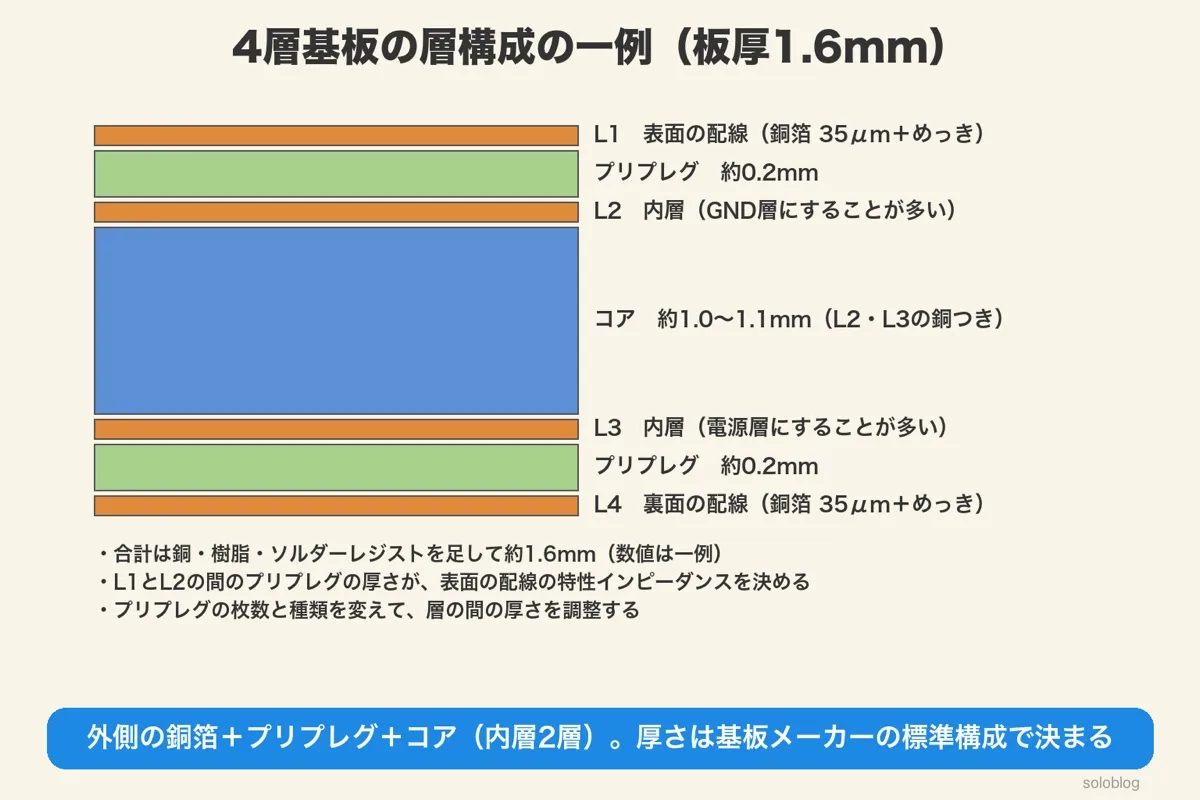

| 層 | 材料 | 厚さの一例 | よくある使い方 |
|---|---|---|---|
| L1（表面） | 銅箔＋めっき | 35μm前後 | 部品と信号の配線 |
| プリプレグ | 約0.2mm | L1とL2をつなぐ・絶縁 | |
| L2（内層） | コアの銅 | 35μm | GND（グランド）層 |
| コア | 約1.0〜1.1mm | 基板の芯 | |
| L3（内層） | コアの銅 | 35μm | 電源層 |
| プリプレグ | 約0.2mm | L3とL4をつなぐ・絶縁 | |
| L4（裏面） | 銅箔＋めっき | 35μm前後 | 信号の配線 |
厚さは基板メーカーの標準構成で決まり、ここでの数値は一例です。コア材の厚さは0.1mm台から1mm以上まで種類があり、プリプレグの枚数と組み合わせて全体の板厚をそろえます。
コア材とは？基板の「芯」になる硬い板

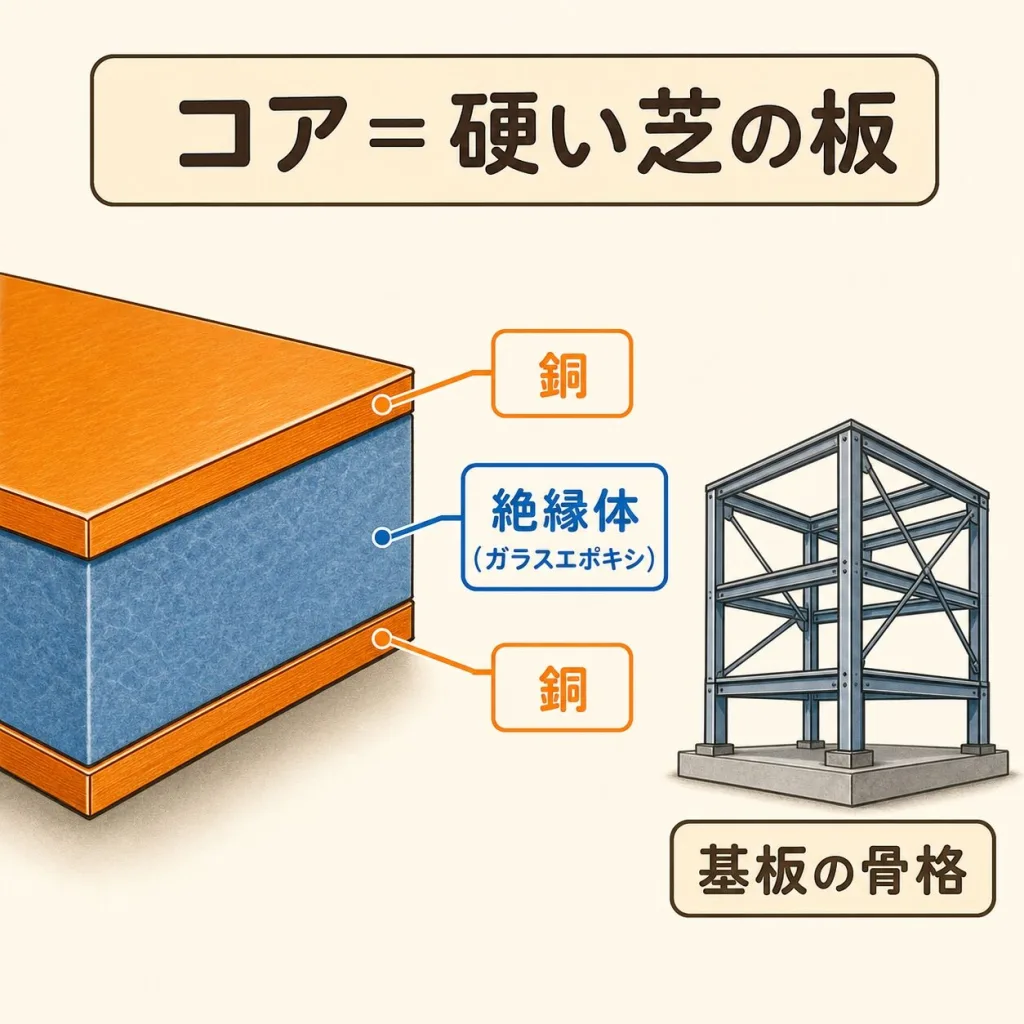

まずはコアから。コアとは、両面に銅箔が貼られた、硬いガラスエポキシ（ガラスの布に樹脂をしみこませて固めた材料）の板のことです。基板の“骨格”にあたる部分です。
コアは、すでにしっかり固められた（完全に硬化した）状態です。グニャグニャしておらず、カチッとした1枚の板になっています。だから、基板全体の形を支える役目を持っています。

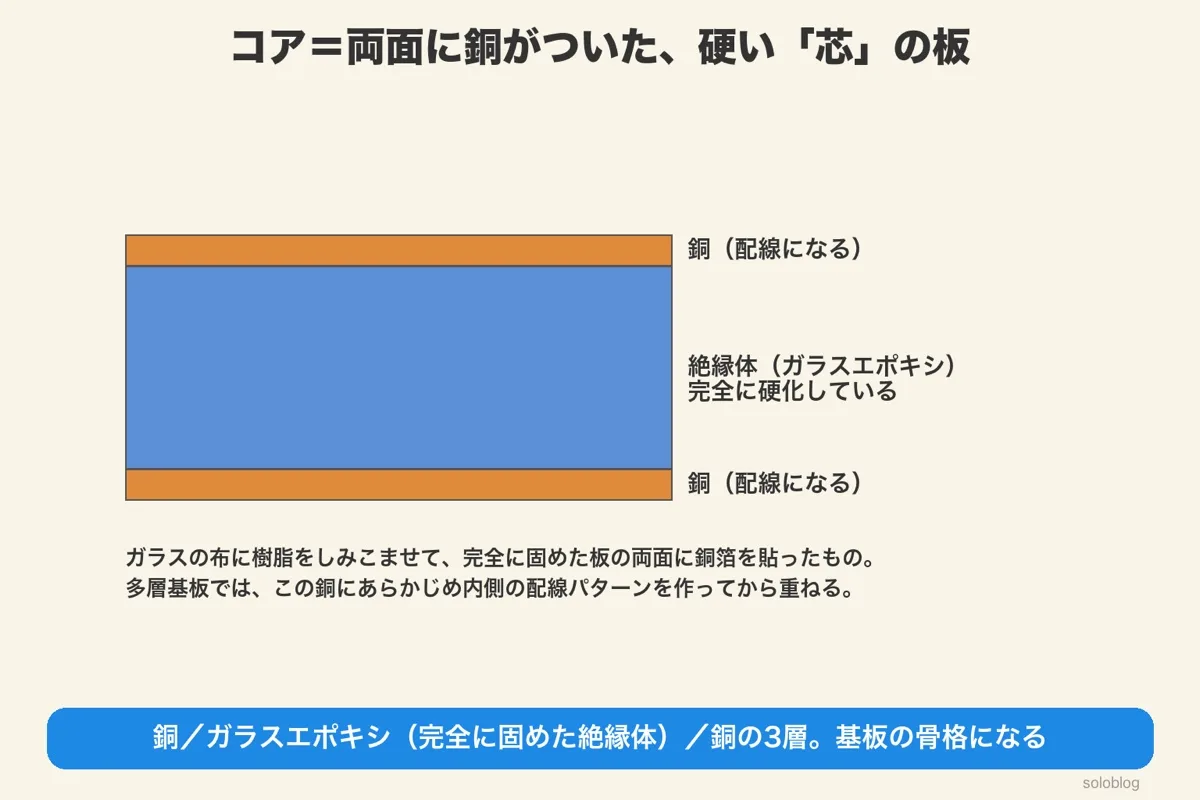

コアの中身は3層構造
コアを横から見ると、「銅／絶縁体（ガラスエポキシ）／銅」という3層のサンドイッチになっています。真ん中の絶縁体が電気を通さない土台で、その上下に配線になる銅が貼られています。
多層基板を作るときは、このコアの銅にあらかじめ配線パターンを作っておき、それを“すでに完成した1階分”として積み重ねに使います。
コアは、建物でいう「鉄骨」です。しっかりした骨組みがあるから、その上に階を積み増しできます。サンドイッチなら「一番しっかりした土台のパン」。基板の形と強さを支える、頼れる存在です。
コア＝両面に銅が付いた、完全に固まった硬い板。基板の骨格であり、配線をすでに持っている“完成済みの1階分”です。
プリプレグとは？熱で接着剤になるシート
次はプリプレグです。これがこの記事のもう1つの主役。プリプレグとは、ガラス布に樹脂を“半分だけ”しみこませて、半硬化（はんこうか＝中途半端に固めた状態）にしたシートのことです。
プリプレグは英語の「pre-impregnated（プリ・インプレグネイテッド＝あらかじめ含浸＝しみこませた）」を縮めた言葉です。つまり「あらかじめ樹脂をしみこませたもの」という意味。名前のとおりの材料です。

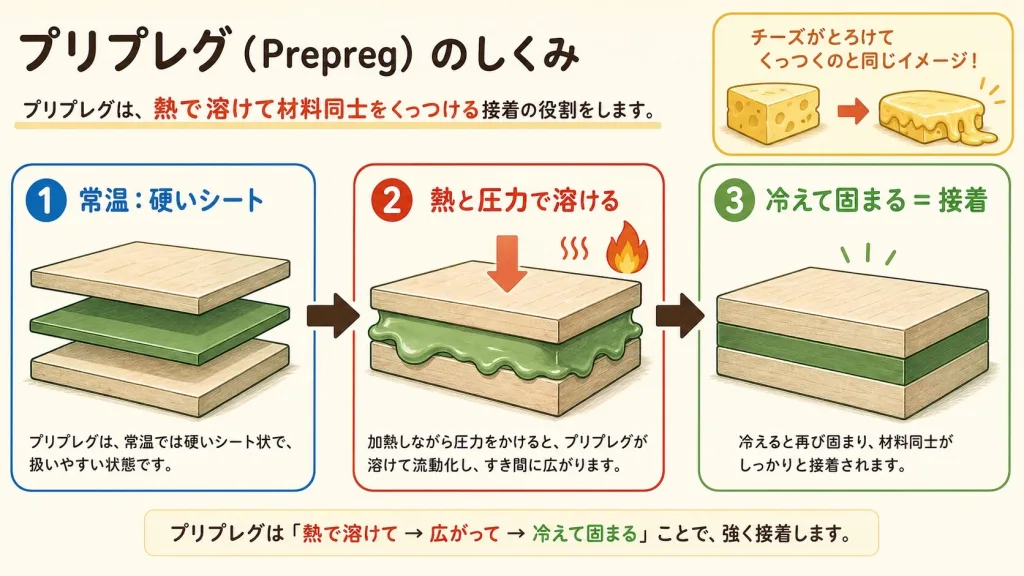

このプリプレグ、常温ではそこそこ硬いシートですが、熱と圧力をかけると溶けて流れ出します。そして冷えると、しっかり固まります。この性質を利用して、層と層をくっつける“のり”として使うのです。
トーストにのせたチーズを思い出してください。冷たいうちは固形ですが、温めると溶けてとろけ、具とパンをくっつけます。そして冷めるとまた固まりますよね。プリプレグもこれと同じ。熱で溶けてくっつき、冷えて固まる——だから「半硬化」という難しそうな状態も、チーズだと思えば一発で理解できます。
さらにプリプレグには、もう1つ大事な役目があります。それは絶縁（ぜつえん＝電気を通さないこと）です。上の層の配線と下の層の配線が、勝手につながってしまっては困ります。プリプレグが間に入ることで、層どうしをくっつけつつ、電気的にはきちんと分けてくれるのです。
プリプレグ＝半分だけ固めた“のり”のシート。熱と圧力で溶けて層をくっつけ、冷えて固まり、そのまま絶縁の役目も果たします。チーズやホットボンドをイメージすればOKです。
基板メーカーに渡すガーバーデータとは
コアとプリプレグの違い（この記事の核）
ここまでで、コアとプリプレグがそれぞれ何かわかりました。いよいよ、いちばん知りたい「2つの違い」を正面から整理しましょう。じつは両方とも、ガラスエポキシという同じ材料系からできています。違うのは「固め方」と「役割」です。
コア（芯材）
- 役割：基板の骨格（芯）
- 固め方：完全に固まっている
- 銅箔：両面にあり
- 配線：すでに持っている
プリプレグ（接着層）
- 役割：層をくっつける“のり”
- 固め方：半分だけ固めた状態
- 銅箔：なし
- 配線：持たない（接着＋絶縁）

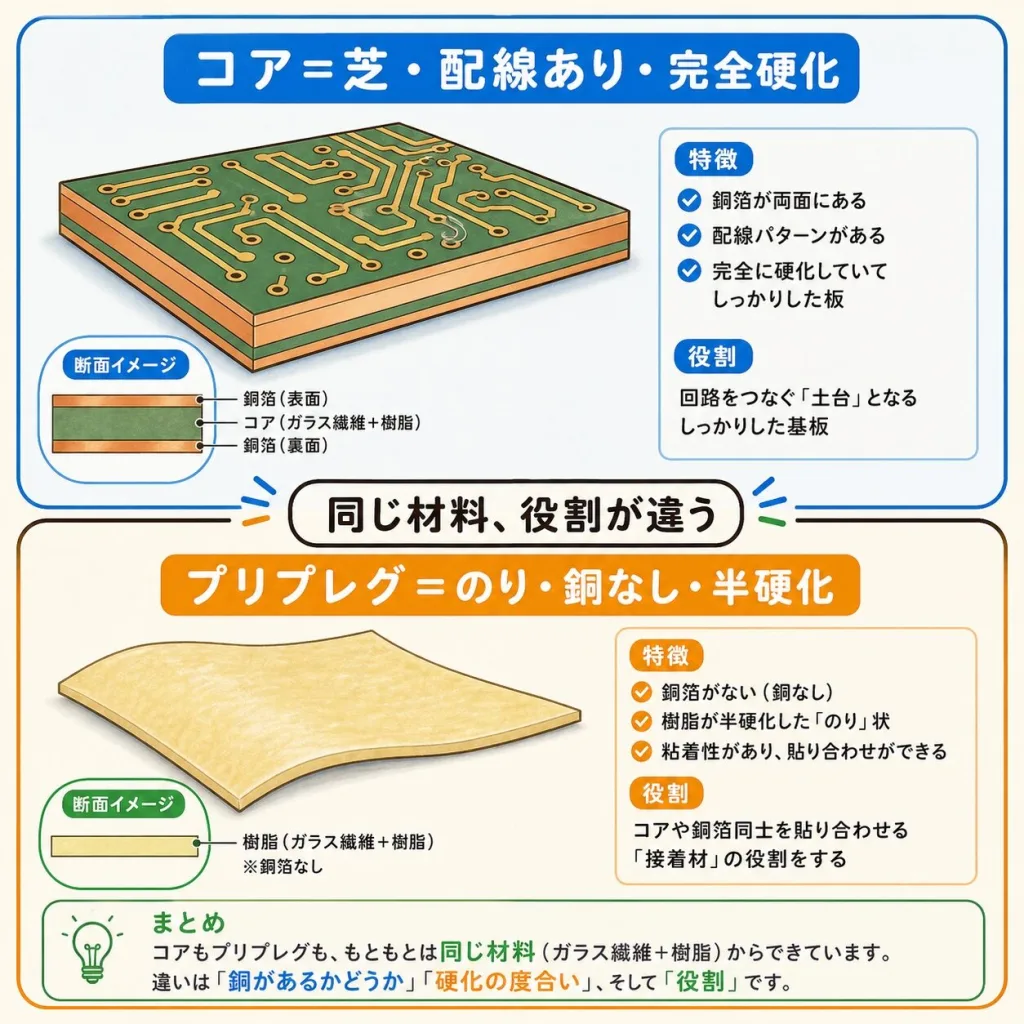

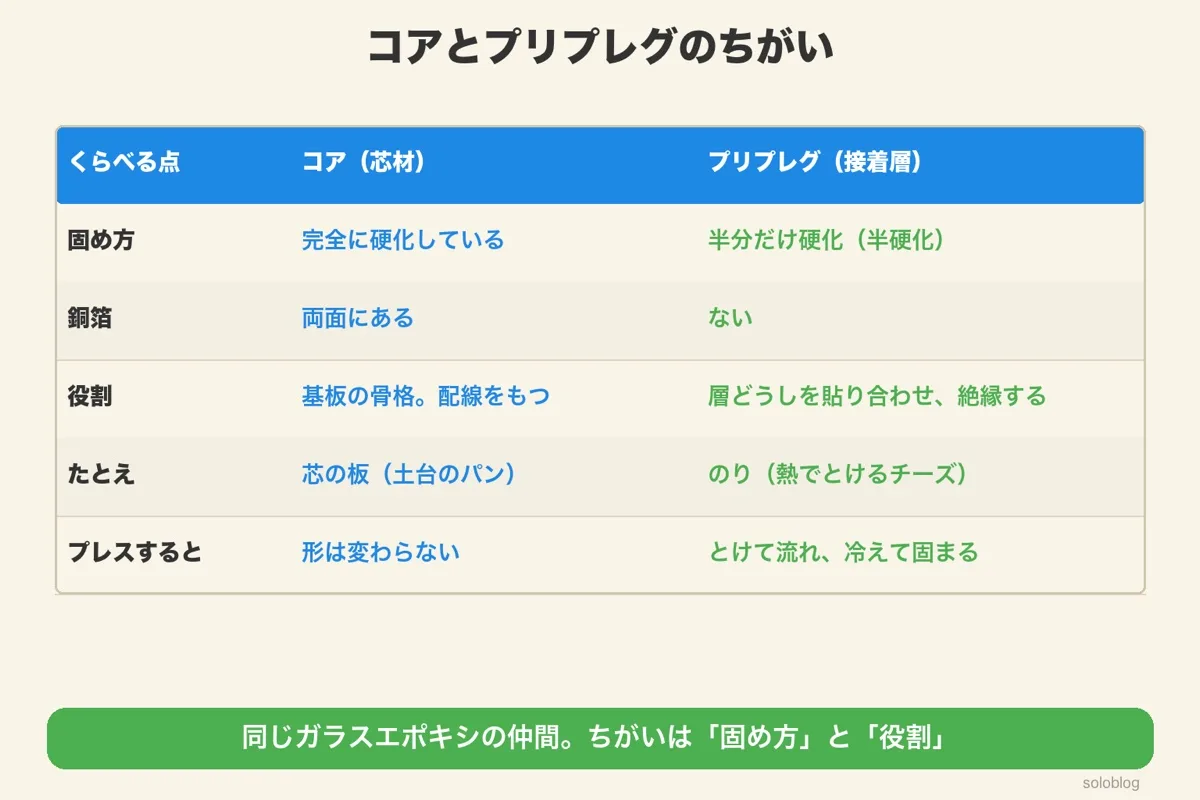

| くらべる点 | コア | プリプレグ |
|---|---|---|
| 役割 | 芯材（骨格） | 接着層（のり） |
| 固め方 | 完全に硬化済み | 半硬化（中途半端） |
| 銅箔 | 両面にあり | なし |
| 機能 | 配線を持つ | 層を貼り合わせ・絶縁する |
同じガラスエポキシでも、コアは「完全に固めて配線を持つ芯」、プリプレグは「半分だけ固めて層をくっつけるのり」。固め方と役割がちがう、と覚えれば十分です。
どう積み重ねて4層基板になる？組み立ての流れ
材料がわかったので、最後に「どうやって組み立てるか」を見てみましょう。4層基板を例に、ステップで追っていきます。

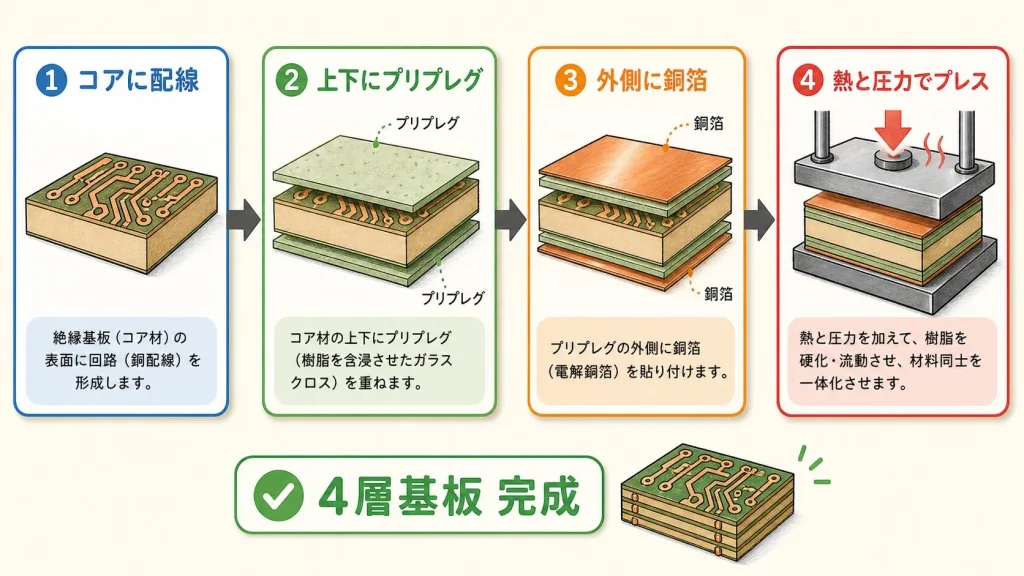

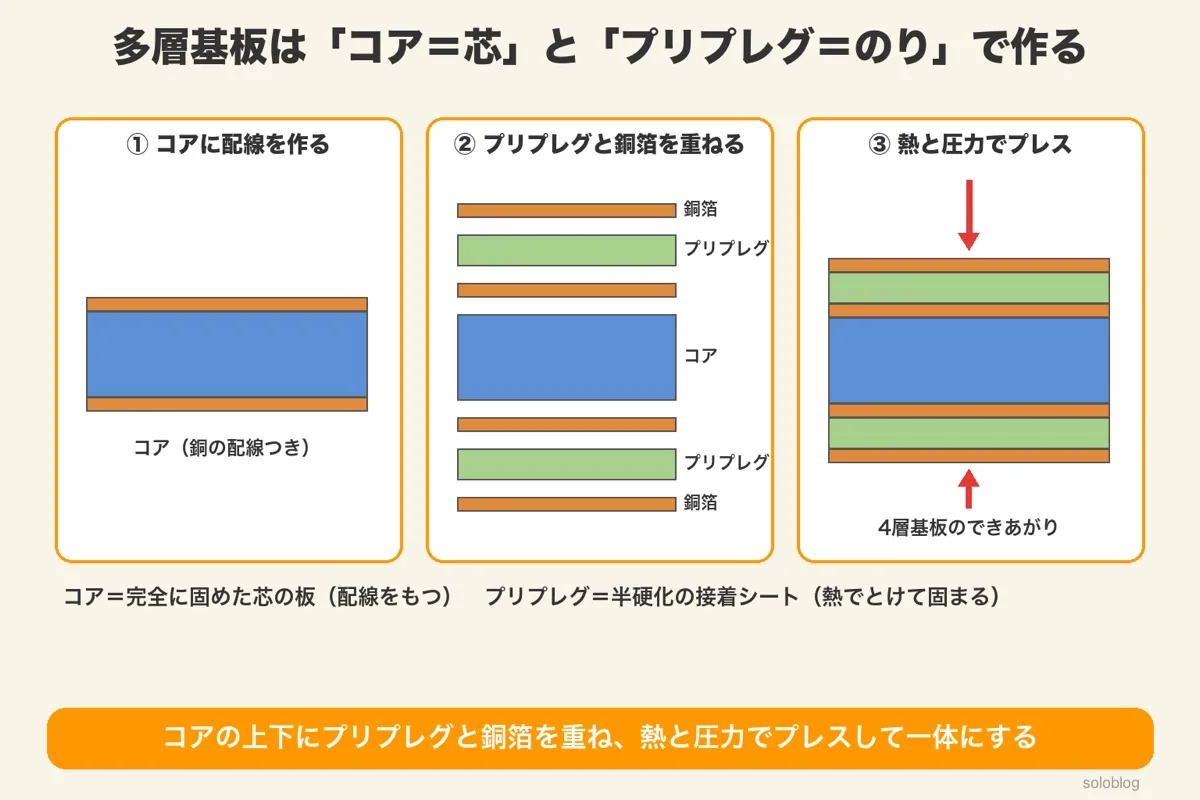

コアの両面に、内側の配線パターンを作る（これで2層ぶんの配線ができる）。
コアの上と下に、プリプレグ（のりのシート）を重ねる。
さらにその外側に、表面になる銅箔を重ねる。
全部まとめて熱と圧力でプレス。プリプレグが溶けて固まり、一体化する。
これで、内側2層（コアの配線）＋外側2層（表面の銅箔）の、合わせて4層基板が完成します。式のように書くと「コア1枚＋プリプレグ2枚＋外側銅箔2枚」という組み合わせです。

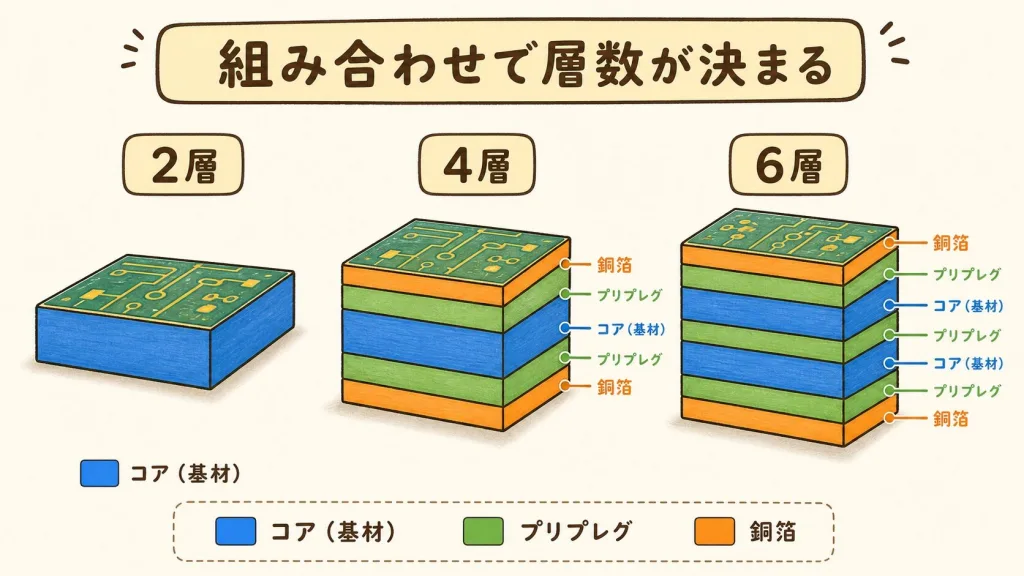

層を増やしたいときは、コアやプリプレグの枚数を増やします。たとえば6層なら、コアを増やしたり、コアとプリプレグの組み合わせを増やしたりして、階を積み増しするイメージです。基本の考え方は4層と同じです。
コアを芯にして、上下にプリプレグと銅箔を重ね、熱と圧力でギュッと固める。これが多層基板の作り方です。層を増やすときは、この組み合わせを足していくだけです。
インピーダンス制御｜層の厚さで配線のインピーダンスが決まる
高速の信号やアナログの高周波の信号を通す配線は、特性インピーダンス（信号の波から見た配線の「通りにくさ」。単位Ω）をそろえないと、つなぎ目で信号が反射して波形が乱れます。特性インピーダンスは、配線の幅・銅の厚さに加えて、配線とGND層の間の絶縁層（プリプレグやコア）の厚さと比誘電率で決まります。だから層構成と切り離せません。
| よく使う値 | 主な用途 |
|---|---|
| 50Ω（シングルエンド） | 高周波の信号、多くの高速のシングルエンド信号 |
| 90Ω（差動） | USB |
| 100Ω（差動） | イーサネット、LVDSなど |
基板メーカーには「どの層のどの配線を、何Ωで、許容差はいくつか」を指示します。メーカーは使う材料の実際の厚さと比誘電率から配線の幅を調整し、テストクーポン（検査用の配線）で測った値を報告します。設計の側では、狙った配線の真下のGND層を切らない（リターン電流の道をなくさない）、途中で幅や層を変えないことが大切です。
インピーダンス制御は「配線の幅」だけで決まるものではない。プリプレグ・コアの厚さを含めた層構成と一緒に、基板メーカーと決める。
知っておくと役立つこと（実務のポイント）
最後に、設計や製造を考えるときに役立つ知識を少しだけお伝えします。コアとプリプレグの理解が、実務でどう活きるかが見えてきます。
プリプレグの枚数で「厚み」と「絶縁距離」が決まる
プリプレグは、厚みや枚数を選べます。多く重ねれば、層と層の間が厚くなります。これによって、基板全体の厚さや、層どうしの絶縁距離（電気を通さない間隔）が決まります。だからプリプレグは、ただの“のり”ではなく、設計の調整役でもあるのです。
「層構成を決める」とは、組み合わせを決めること
2層・4層・6層と層数を決めることは、言いかえれば「コアとプリプレグをどう組み合わせるか」を決めることです。この記事で中身がわかった今、層構成の話もスッと理解できるはずです。
「何層にするか」の決め方は 基板の層構成の決め方｜2層・4層・6層をどう使い分けるか でくわしく解説しています。この記事の自然な次の一歩です。
コアもプリプレグも樹脂を使うため、熱に弱い一面があります。樹脂が柔らかくなる温度（Tg）や、温度で基板が反る話とも深く関わります。気になる方は 基板のガラス転移温度（Tg）とは？ もあわせてどうぞ。
プリプレグの枚数で厚みと絶縁が決まり、コアとの組み合わせで層構成が決まります。中身がわかれば、設計の話も一気に身近になります。
多層基板の材料選びで出てくる「Tg(ガラス転移温度)」は、次の記事でやさしく解説しています。
高Tg材が必要な理由
よくある質問（FAQ）

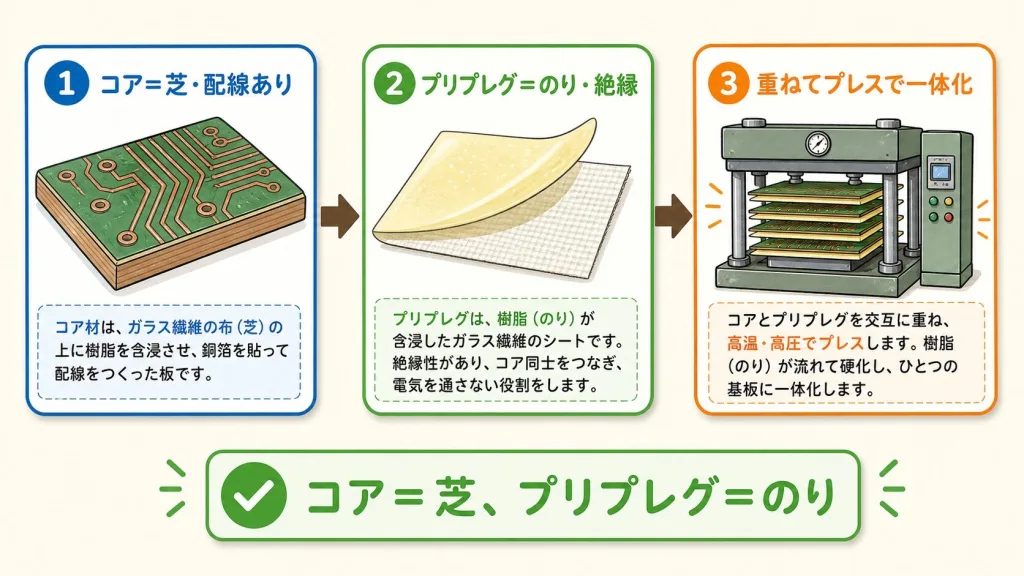

まとめ：コア＝芯、プリプレグ＝のり
