プリント基板の製造工程|銅張積層板から完成までの流れを図解

プリント基板の製造工程を表すアイキャッチ。全面が銅の板から配線を残し、緑の完成した基板になるまで

※本記事にはプロモーション(広告)が含まれています。

お悩み
こんなふうに思っていませんか?
  • プリント基板の製造工程で、工場の中で何が起きているのか知らない
  • 見積りの「層数」「銅箔厚」「表面処理」が、どの工程の話なのかわからない
  • デザインルール(最小の線幅や穴の大きさ)がなぜ決まっているのか腑に落ちない
この記事でわかること
  • プリント基板の製造工程の全体の流れ(2層と4層の違い)
  • 配線を「引き算」で作る仕組み(動く図つき)
  • 穴あけ・めっき・ソルダーレジスト・表面処理の役割
  • 設計のときに守る製造の制約と、その理由
結論|まず30秒でわかる答え

プリント基板の製造工程は、銅箔を貼った板(銅張積層板)から不要な銅を薬液で溶かして配線を残す「引き算」が基本です。4層以上の基板では、内層の配線を先に作ってから重ねてプレスし、そのあと穴あけ・めっき・外層の配線・ソルダーレジスト・表面処理・シルク印刷・外形加工・検査の順に進みます。部品をのせてはんだ付けする「実装」は、この製造が終わった生基板に対して行う別の工程です。

次に迷う点次に迷いやすいのは、見積りで「2層か4層か」をどう決めるかです。層の数は工程の数と価格に直結します。決め方は基板の層構成の決め方、部品をつける実装の工程はリフロー実装とフロー実装の違いで。

プリント基板の製造工程を表すアイキャッチ。全面が銅の板から配線を残し、緑の完成した基板になるまで
プリント基板の製造工程

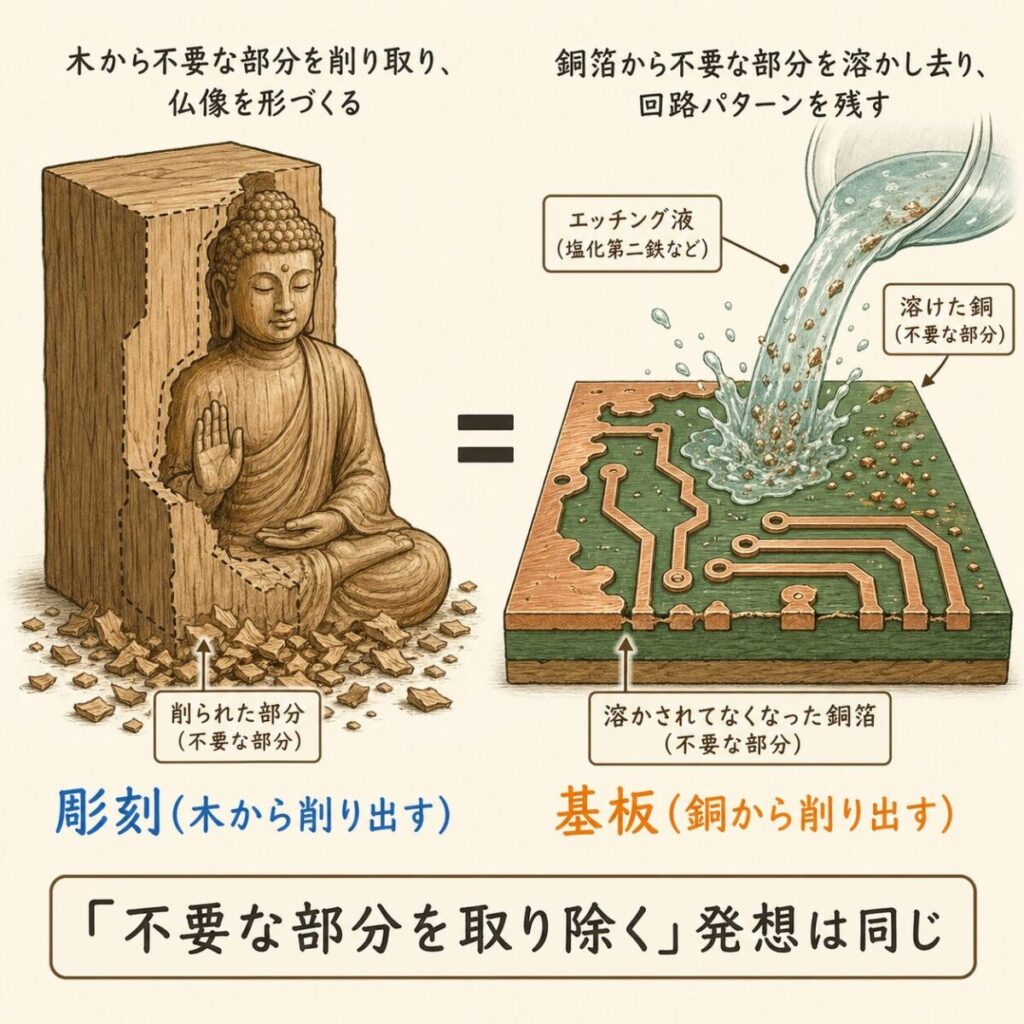

プリント基板は「引き算」で作る|全面の銅から配線を残す

プリント基板の配線は、全面に貼った銅から、いらない部分を溶かして残したものです。この作り方を「サブトラクティブ法」(引き算の方法)といい、一般的なプリント基板の多くがこの方法で作られています。

プリント基板そのもの(PCBとは何か、層の構造、種類)の基本は、PCB(プリント基板)とは?構造・作り方・種類で図解しています。この記事は、その基板が工場でどう作られるかに絞って追いかけます。

「配線をあとから銅で描き足していく」と思われがちですが、実際は逆です。最初は板の表面がすべて銅で覆われています。そこから配線として残したい部分だけを守り、ほかを溶かします。

たとえると

消しゴムはんこを思い浮かべてください。消しゴムの表面に図柄を描き、残したい線のまわりを彫刻刀で削ると、図柄が浮かび上がります。基板では、彫刻刀の代わりに薬液で銅を溶かし、図柄の代わりに配線が残ります。

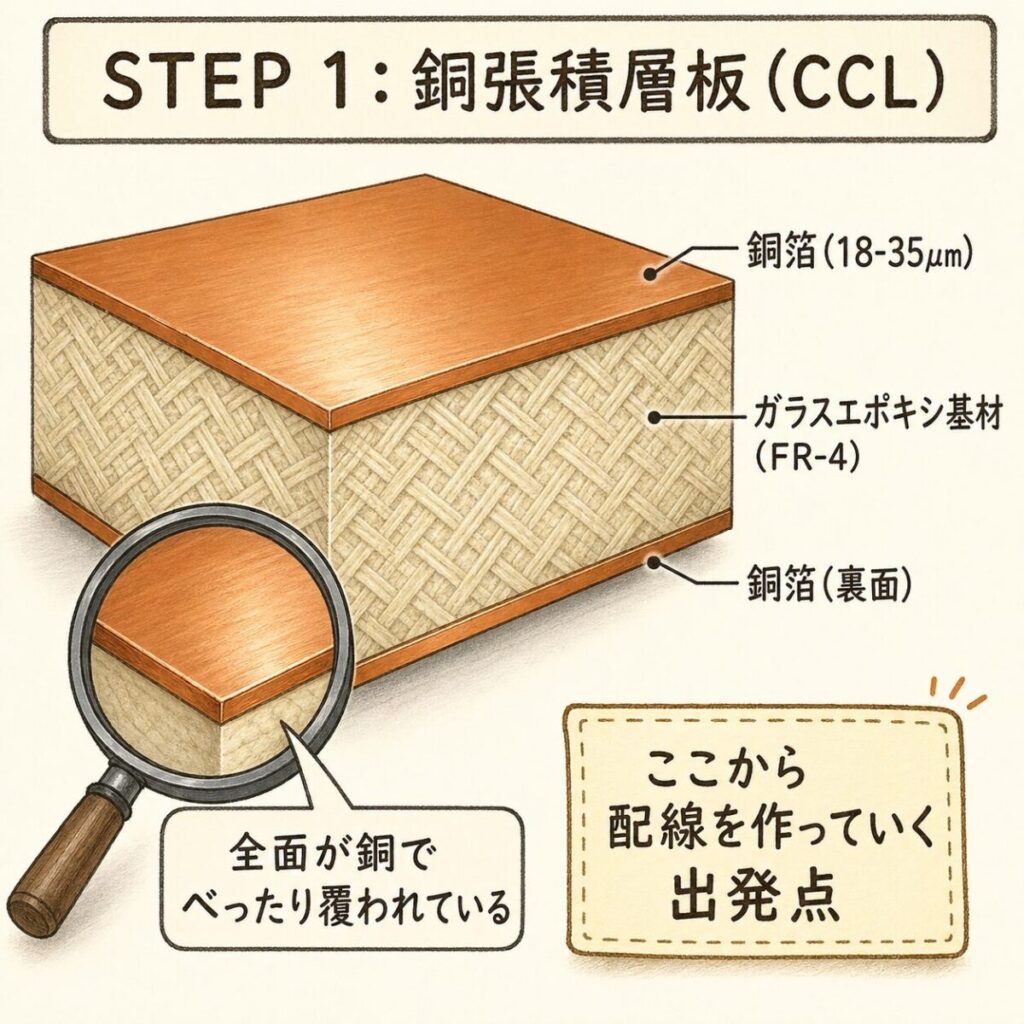

材料は「銅張積層板」

出発点は銅張積層板(CCL:Copper Clad Laminate)です。ガラス繊維の布にエポキシ樹脂をしみこませて固めた絶縁の板(FR-4など)に、薄い銅箔を貼ったものです。見積りで指定する「材質」「板厚」「銅箔厚」は、この材料の仕様です。

材料役割
銅箔配線のもとになる金属。18μm・35μmなどの厚さがある
絶縁の基材(コア)電気を通さない板。FR-4(ガラス布とエポキシ樹脂)が定番
プリプレグ半分だけ固めた樹脂のシート。多層基板で層どうしを貼り合わせる接着剤の役
基板の基材とは?FR-4・CEM-3・アルミ基板・メタルコア基板の違いと選び方
あわせて読みたい
基板の基材とは?FR-4・CEM-3・アルミ基板・メタルコア基板の違いと選び方

FR-4・CEM-3・アルミ基板、材料はどう選ぶ?

POINT

つまり、基板づくりは「守る場所を決める」と「守っていない銅を溶かす」のくり返しです。この考え方がわかると、ほかの工程の意味も見えてきます。

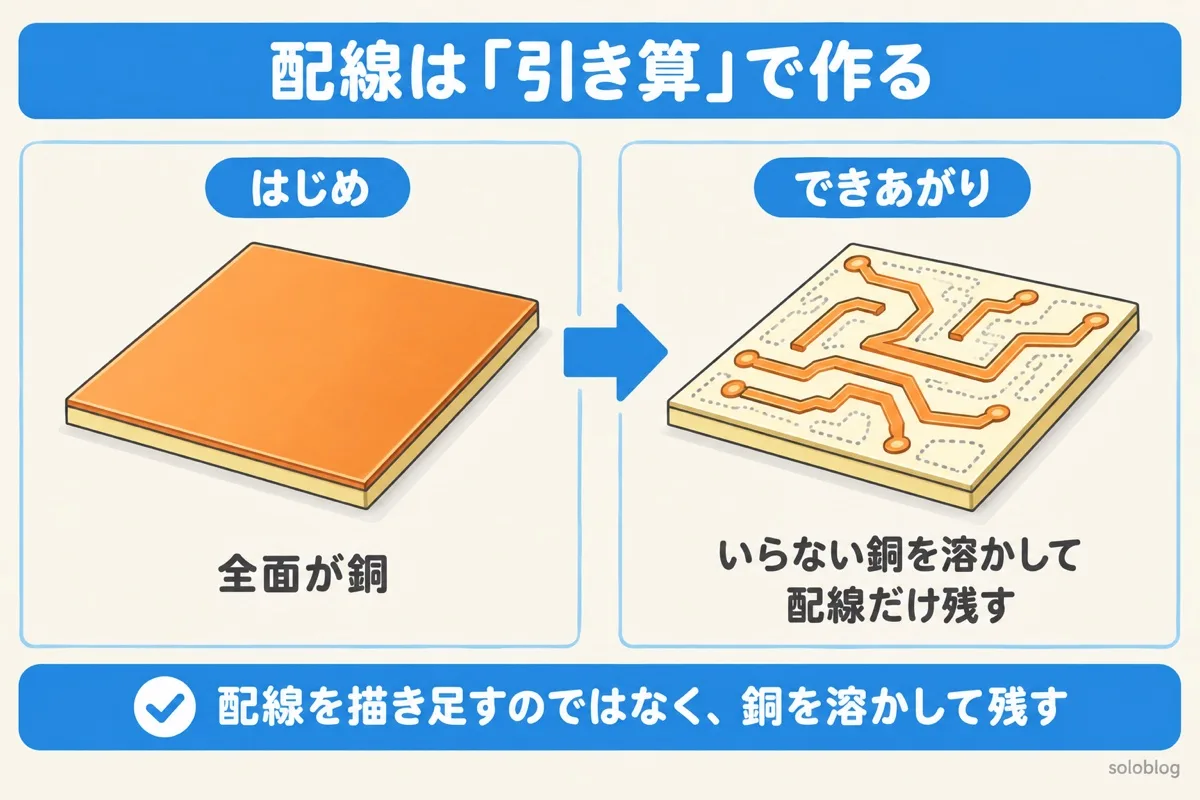

プリント基板は引き算で作ることを表す図。全面が銅の板から、いらない銅を溶かして配線だけを残す
プリント基板は銅を溶かす引き算で作る

エッチングで残した銅の幅と厚さで、その配線に流せる電流が決まります。パターン幅の決め方は次の記事で計算しています。

パターン幅と許容電流の早見表|1A・2A・5A・10Aは何mm?IPC-2221の計算式
あわせて読みたい
パターン幅と許容電流の早見表|1A・2A・5A・10Aは何mm?IPC-2221の計算式

IPC-2221 の式でパターン幅と許容電流を求める

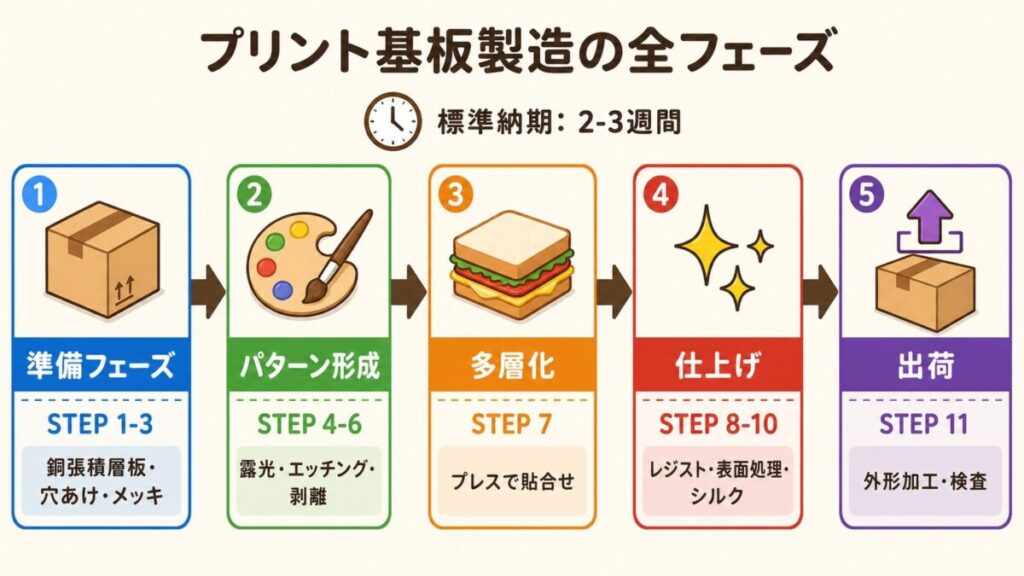

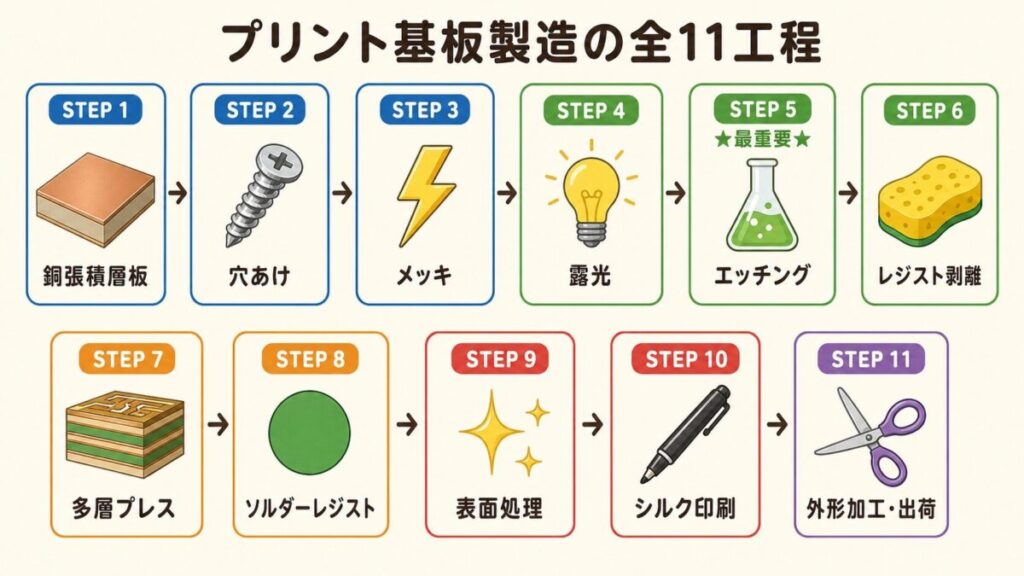

プリント基板の製造工程の全体の流れ|2層と4層の違い

4層基板では、外から見えない内層の配線を先に作り、重ねてプレスしてから、穴あけと外層の配線に進みます。2層基板は内層がないので、穴あけから始まります。

順番工程2層4層
1材料の切断(銅張積層板を作業サイズに切る)ありあり
2内層の配線づくり(露光・現像・エッチング・剥離)と検査なしあり
3黒化処理(内層の銅の表面を粗くして、樹脂とくっつきやすくする)なしあり
4積層プレス(プリプレグと銅箔を重ねて熱と圧力で一体化)なしあり
5穴あけありあり
6めっき(穴の内側に銅をつけて層どうしをつなぐ)ありあり
7外層の配線づくり(露光・現像・エッチング・剥離)ありあり
8ソルダーレジスト(緑の膜)ありあり
9表面処理(パッドの銅を守る)ありあり
10シルク印刷(白い文字)ありあり
11外形加工(大きな板から切り出す)ありあり
12電気検査・外観検査、出荷ありあり
注意|ここで間違えやすい

内層の配線は、プレスで重ねたあとには二度と触れません。だから内層は「先に作って、検査してから重ねる」のです。工程の細かい順番や方法は、メーカーや基板の種類で違います。ここでは一般的な流れを示しています。

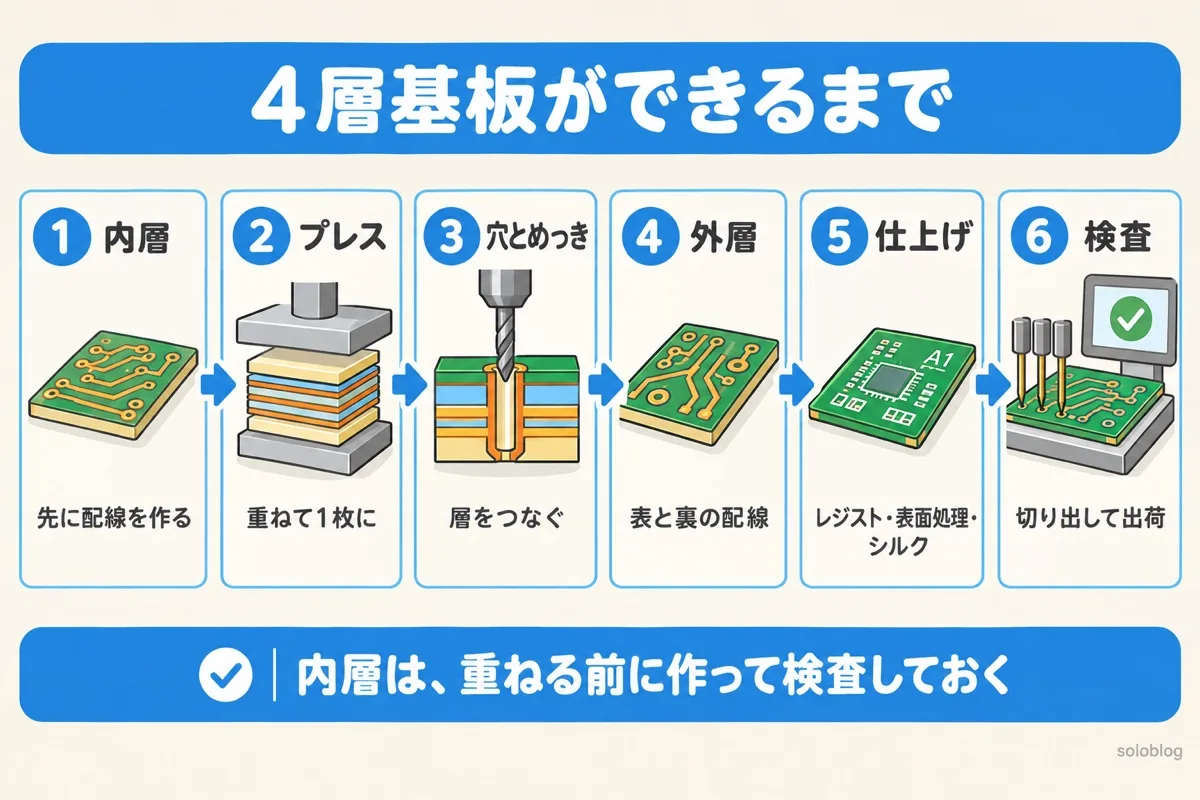

4層のプリント基板ができるまでの流れ。内層、プレス、穴あけとめっき、外層、仕上げ、検査
4層基板ができるまでの流れ

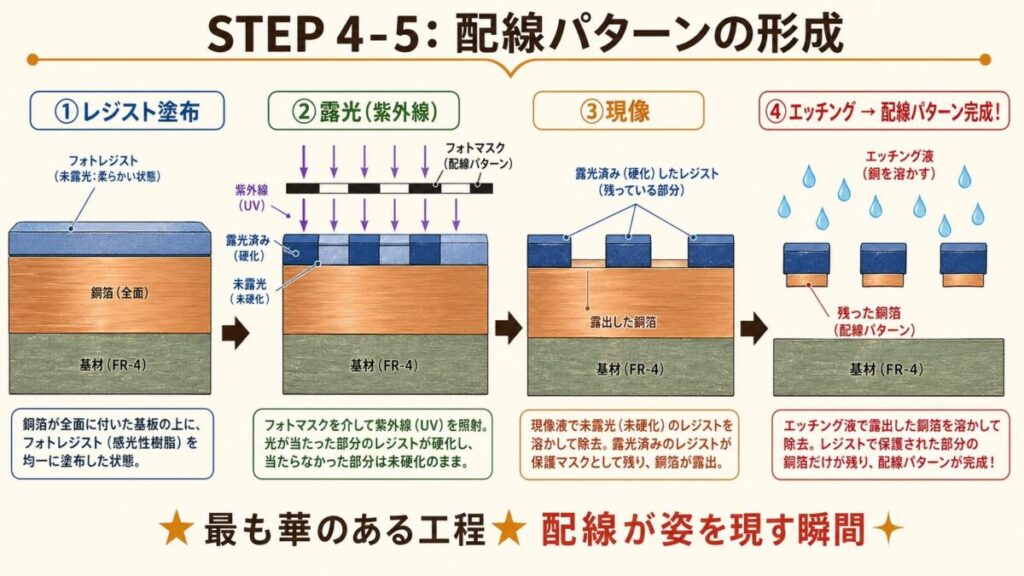

配線パターンを作る工程|露光・現像・エッチング・剥離

配線は、光で固まる膜で「残す場所」を守り、守られていない銅を薬液で溶かして作ります。写真の焼き付けと同じ考え方で、内層でも外層でも同じ流れです。

STEP 1 膜を貼る

銅の上に、光が当たると固まる感光性の膜(ドライフィルムなど)を全面に貼る。

STEP 2 露光

設計データ(ガーバーデータ)から作った配線の形に、紫外線を当てる。光が当たった部分の膜が固まる。

STEP 3 現像

固まらなかった膜を洗い流す。その下の銅がむき出しになる。

STEP 4 エッチング

薬液で、むき出しの銅だけを溶かす。膜で守られた銅が配線として残る。

STEP 5 剥離

役目を終えた膜をはがす。銅の配線だけが板の上に残る。

図① 配線パターンが「彫り出される」5ステップ(断面+真上を同時に)
■ 断面図(横から見た拡大図) 紫外線を照射 フォトマスク(黒い部分が光を遮る) エッチング液 絶縁基材(FR-4) ■ 真上から見た図
はじめ|銅張積層板(CCL)
スタートは「全面ベタ銅」の板。まだ配線らしきものは何もありません。
STEP1|膜を貼る
感光性の樹脂(水色)を全面に塗ります。写真フィルムを敷くイメージです。
STEP2|露光
フォトマスク越しに紫外線。光が届いた部分だけレジストが硬化します(紫)。
STEP3|現像
固まらなかったレジストを洗い流すと、その下の銅が「無防備」になります。
STEP4|エッチング 最大の見せ場
薬液にドボン。守られていない銅だけが溶け、真上の図にパターンが浮かび上がります。
STEP5|剥離
役目を終えたレジストを剥がせば完成。彫刻と同じ「引き算」の作業でした。
ここが「サブトラクティブ法」の正体です。
配線を描き足している工程はどこにもありません。やっているのは「守る場所を決める(レジスト)」と「守られていない場所を溶かす(エッチング)」の2つだけ。この2つで、あらゆる回路が作られています。

エッチングの薬液は、下に向かって溶かすあいだに、横にも少しずつ溶かします。そのため、細い配線ほど先にやせてしまい、細すぎると切れてしまいます。銅箔が厚いほど溶かす時間が長くなるので、横に削られる量も増えます。

図② エッチング液は「横にも」削る──細い配線が消える理由
① 太い配線(0.2mm) ② 細い配線(0.05mm) 薬液は上からも横からも攻めてきます FR-4 FR-4 レジスト ○ つながった ただし上面は細くなる 断線! レジストだけが宙に浮いた状態
これが、基板メーカーごとに「最小配線幅」が決まっている理由です。
エッチングは、深さ方向に進むあいだずっと横方向にも進みます。だから細い配線ほど先に食い尽くされる。業者のデザインルールは意地悪ではなく、この物理現象に対する安全マージンなのです。銅箔が厚いほど掘る時間が長くなり、横も削られるため、35μm品は18μm品より最小幅が大きくなります。
POINT

つまり、基板メーカーが決めている「最小の配線幅」と「最小の配線間隔」は、エッチングが横にも進むことへの安全な余裕です。銅箔を厚くすると、最小の配線幅も大きくなるのはこのためです。

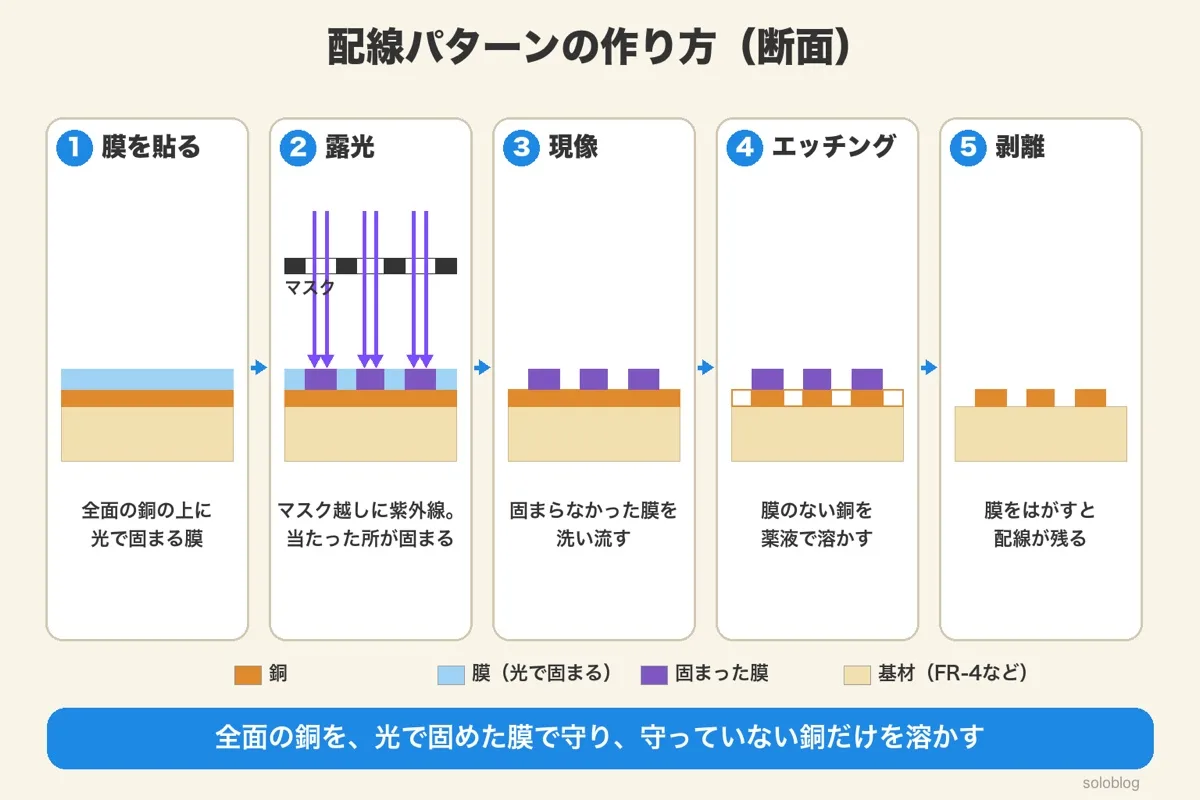

プリント基板の配線パターンの作り方の断面図。全面の銅に膜を貼り、露光、現像、エッチング、剥離で配線が残る
配線パターンの作り方(露光・現像・エッチング)

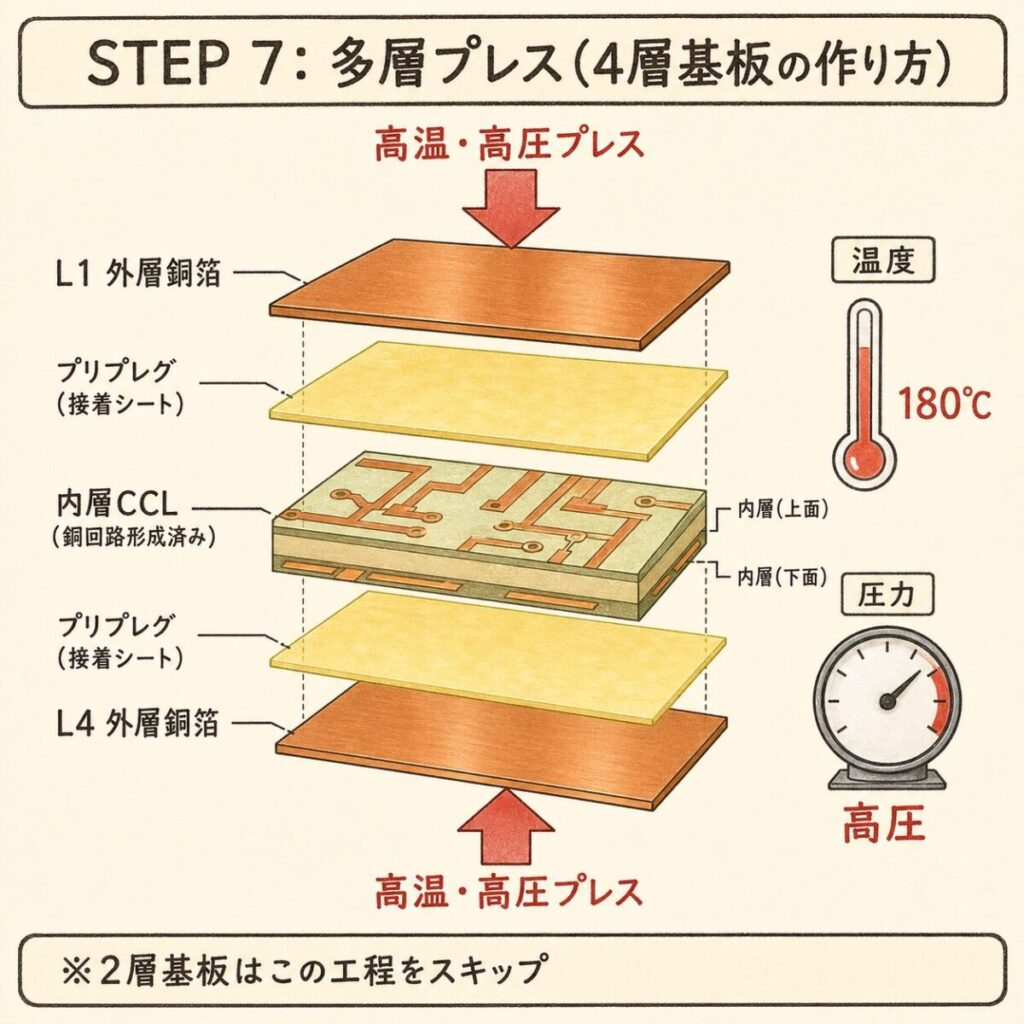

多層基板の積層プレス|内層を挟んで1枚にする

4層基板は、配線を作った内層の板の上下にプリプレグと銅箔を重ね、熱と圧力で1枚にします。これを積層プレス(ラミネーション)といいます。

4層基板の場合、まん中の板(コア)の両面に内層の配線(2層目と3層目)を作り、その外側にプリプレグ、いちばん外側に銅箔(1層目と4層目になる)を重ねます。プレスすると、プリプレグの樹脂が溶けてすき間を埋めながら固まり、全体が1枚の板になります。プレスの前には黒化処理で内層の銅の表面を粗くして、樹脂がはがれにくいようにしておきます。

図③ 5枚の板が1枚になる瞬間(多層プレス)
熱 + 圧力 ▼▼▼
L1 外層銅箔
プリプレグ(半硬化の接着シート)
内層CCL(L2/L3:エッチング済み)
プリプレグ(半硬化の接着シート)
L4 外層銅箔
▲▲▲
○ 一体化して4層基板の「素材」が完成
① 材料はバラバラの5枚。真ん中の内層CCLは、すでにパターンをエッチング済みです(あとから触れないので先に作る)。
② 位置をピタリ合わせて重ねます。ここでズレると層間の位置精度が狂い、ビアが外れます。
③ 高温・高圧でプレス。プリプレグの樹脂が溶けて流れ、隙間を埋めながら硬化します。
④ 一体化して完成…ではありません。この後さらに、外層の穴あけ・メッキ・エッチングをもう一周やります。
「4層にすると倍以上」の理由がここにあります。
内層のパターン形成を先に1周、プレスして、外層でもう1周。つまり図①の5ステップを2回まわしているのです。工程数が単純に倍、それに加えて層間ズレの検査も増えます。設計時に「本当に4層が必要か」を一度立ち止まる価値は十分あります。
注意|ここで間違えやすい

重ねるときに位置がずれると、あとで開ける穴が内層の配線から外れてしまいます。層の数が増えるほど、内層づくり・位置合わせ・プレスの工程が増えるので、基板の価格と納期にそのまま響きます。

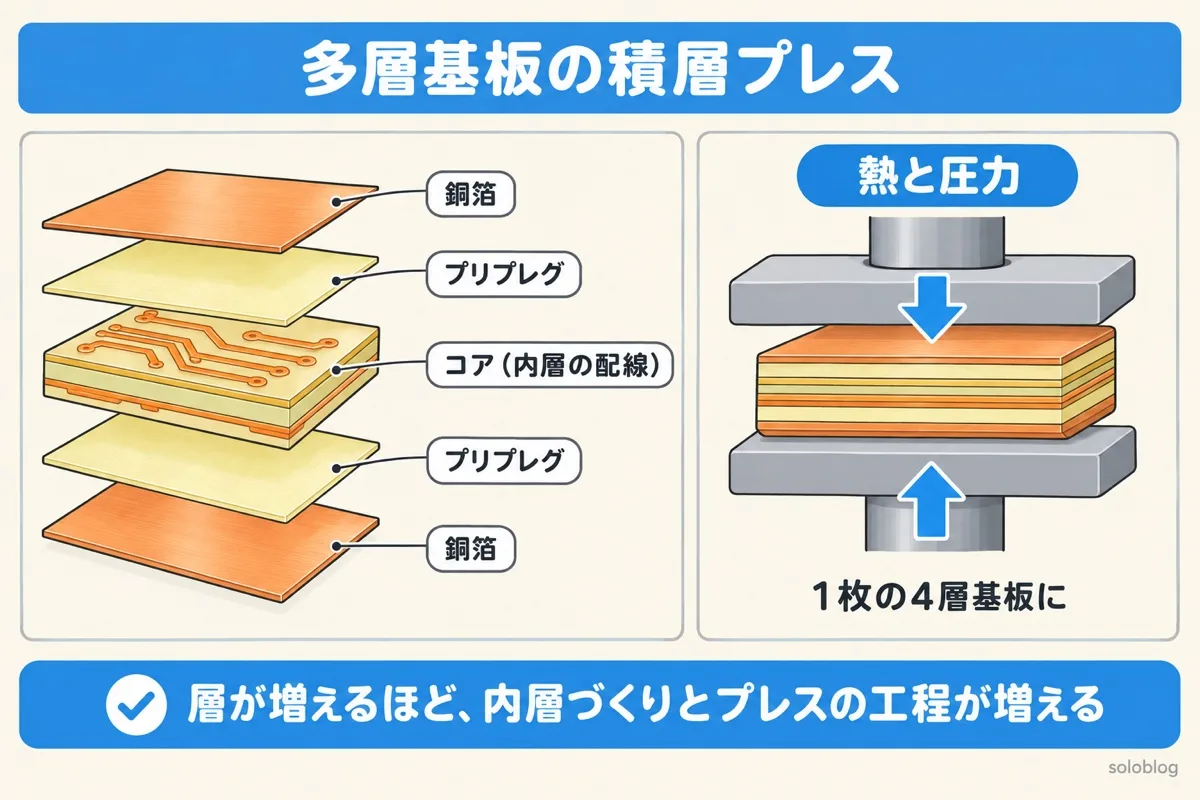

多層基板の積層プレスの図。内層の配線を作ったコアの上下にプリプレグと銅箔を重ね、熱と圧力で1枚にする
多層基板の積層プレス

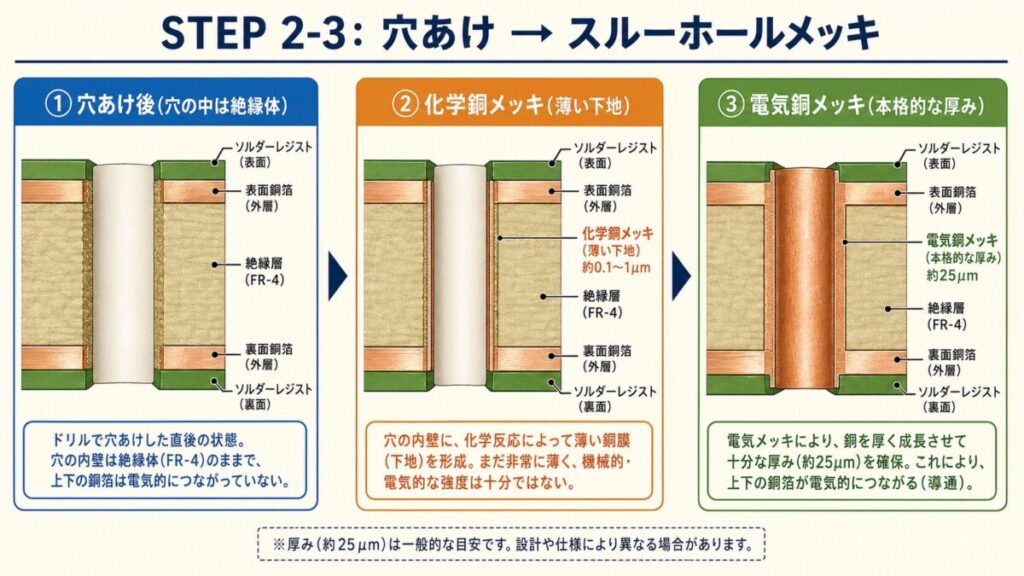

穴あけとめっき|穴の内側に銅をつけて層をつなぐ

穴を開けただけでは層どうしはつながらないので、穴の内側に銅のめっきをつけて電気を通します。こうしてできるのが、スルーホールやビア(層をつなぐ穴)です。

穴あけ

コンピューターで制御するドリルが、設計データの座標どおりに穴を開ける。ドリルで開けられないほど小さな穴は、レーザーで開ける。

無電解めっき

穴の内側は樹脂がむき出しで電気を通さないので、まず化学反応で薄い銅の下地をつける。

電解めっき

下地に電気を流して、銅を厚く育てる。これで表と裏、内層の配線がつながる。

穴の内側の銅の厚さは、基板の信頼性を左右します。薄いと、温度の上がり下がりで穴の銅が割れることがあります。プリント基板の規格IPC-6012では、平均の厚さをクラス2(一般の産業用)で20μm、クラス3(高い信頼性が必要なもの)で25μmとしています。

スルーホール・ビア・ブラインドビアの違い|3種類の構造とコストを図解
あわせて読みたい
スルーホール・ビア・ブラインドビアの違い|3種類の構造とコストを図解

スルーホール・ビア・ブラインドビア、穴の種類の違い

POINT

つまり、ビアは「穴」ではなく「めっきでできた銅の筒」です。外層の配線は、このめっきのあとに作るので、穴のまわりの銅(ランド)と配線が一緒にできあがります。

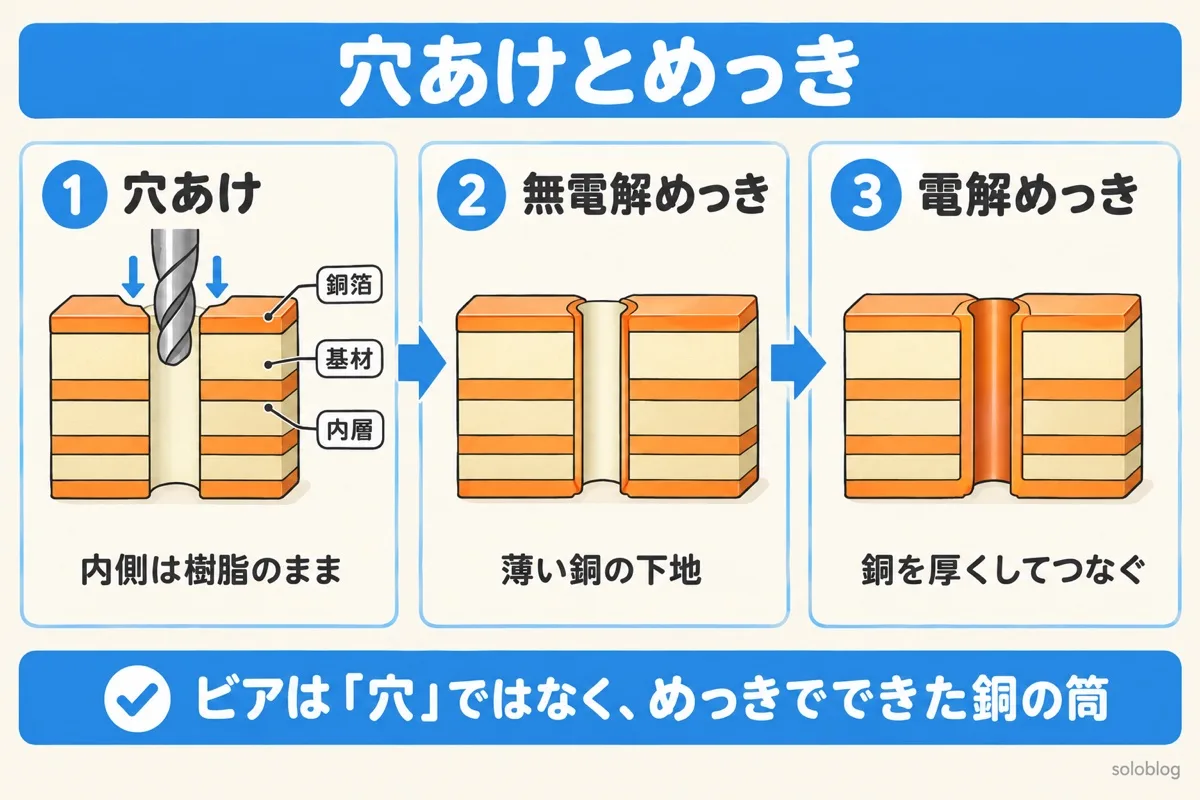

プリント基板の穴あけとめっきの図。穴を開け、無電解めっきで下地をつけ、電解めっきで銅を厚くして層をつなぐ
穴あけとめっきで層をつなぐ

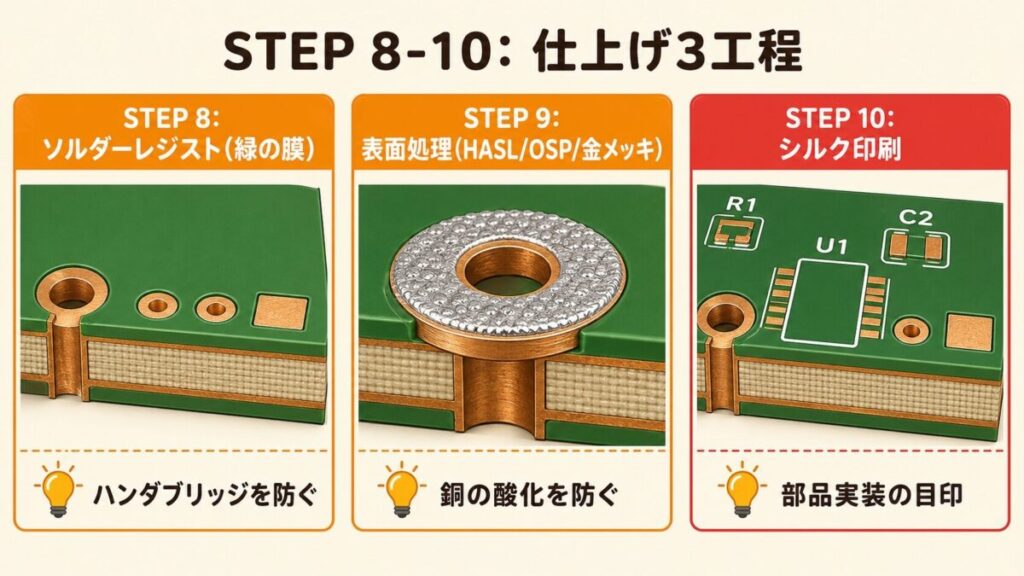

仕上げの工程|ソルダーレジスト・表面処理・シルク・外形加工・検査

配線ができたら、緑の膜で配線を守り、はんだ付けするパッドの表面を処理し、文字を印刷して、切り出して検査します。見積りで選ぶ項目の多くは、この仕上げの工程の話です。

工程何をするか見積りで選ぶもの
ソルダーレジストはんだ付けしない部分を緑などの膜で覆い、配線を守り、はんだのブリッジ(隣とのくっつき)を防ぐレジストの色
表面処理むき出しのパッドの銅がさびないように守り、はんだが付きやすい状態にするHASL(はんだレベラー)・OSP(有機の保護膜)・ENIG(金めっき)など
シルク印刷部品番号・極性・1番ピンの印などの白い文字を印刷するシルクの色・有無
外形加工複数の基板を並べた大きな板から、ルーター(回転刃)・Vカット・金型の打ち抜きなどで切り出す面付け・外形の形
検査電気検査(配線の断線とショートを調べる)と外観検査電気検査の有無
ソルダーレジストとは?基板の「緑色の膜」がなぜ必要かを図解
あわせて読みたい
ソルダーレジストとは?基板の「緑色の膜」がなぜ必要かを図解

あの緑色の膜がないと、何が起きるのか

POINT

表面処理は、部品の種類で選びます。BGAや細かいピッチの部品のように、パッドが平らなほうがよい場合は、表面が平らなOSPや金めっきが向いています。

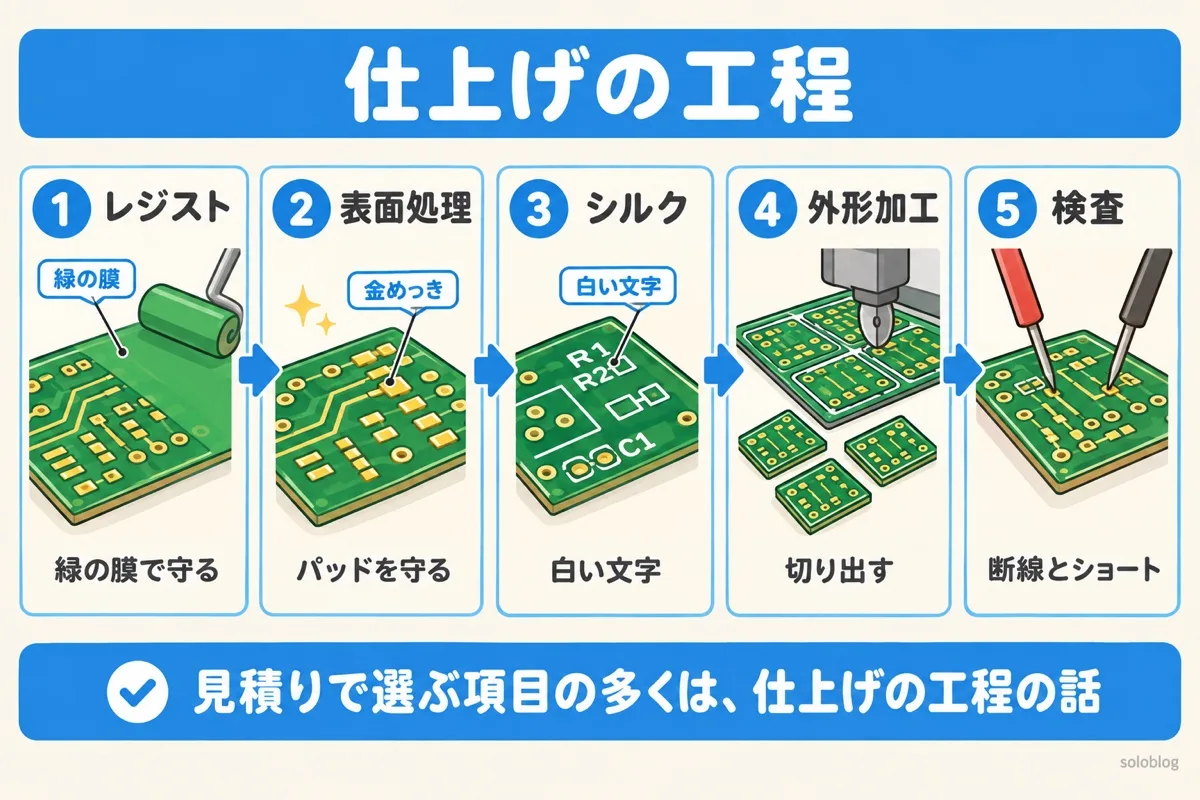

プリント基板の仕上げの工程。ソルダーレジスト、表面処理、シルク印刷、外形加工、検査
仕上げの工程(ソルダーレジスト・シルク・検査)

生基板と実装基板の違い|製造のあとに「実装工程」がある

ここまでの工程でできるのは、部品がのっていない「生基板」です。部品をのせてはんだ付けする工程は「実装工程」といい、別の工程です。基板メーカーと実装会社が別のことも多く、見積りも別々に出ます。

基板の製造(生基板)

  • 銅張積層板から配線・穴・膜を作る
  • できあがりは部品のない板(プリント配線板、PWB)
  • 主に基板メーカーが行う

基板の実装

  • はんだペーストの印刷→部品の搭載→リフロー→検査
  • 差し込む部品は、フローはんだや手はんだでつける
  • できあがりは部品のついた基板(PCBA)
リフローとは?フローとの違いとリフロー炉の仕組みを図解|SMD・DIPの使い分け
あわせて読みたい
リフローとは?フローとの違いとリフロー炉の仕組みを図解|SMD・DIPの使い分け

生基板に部品をのせる「実装」の2つの方法

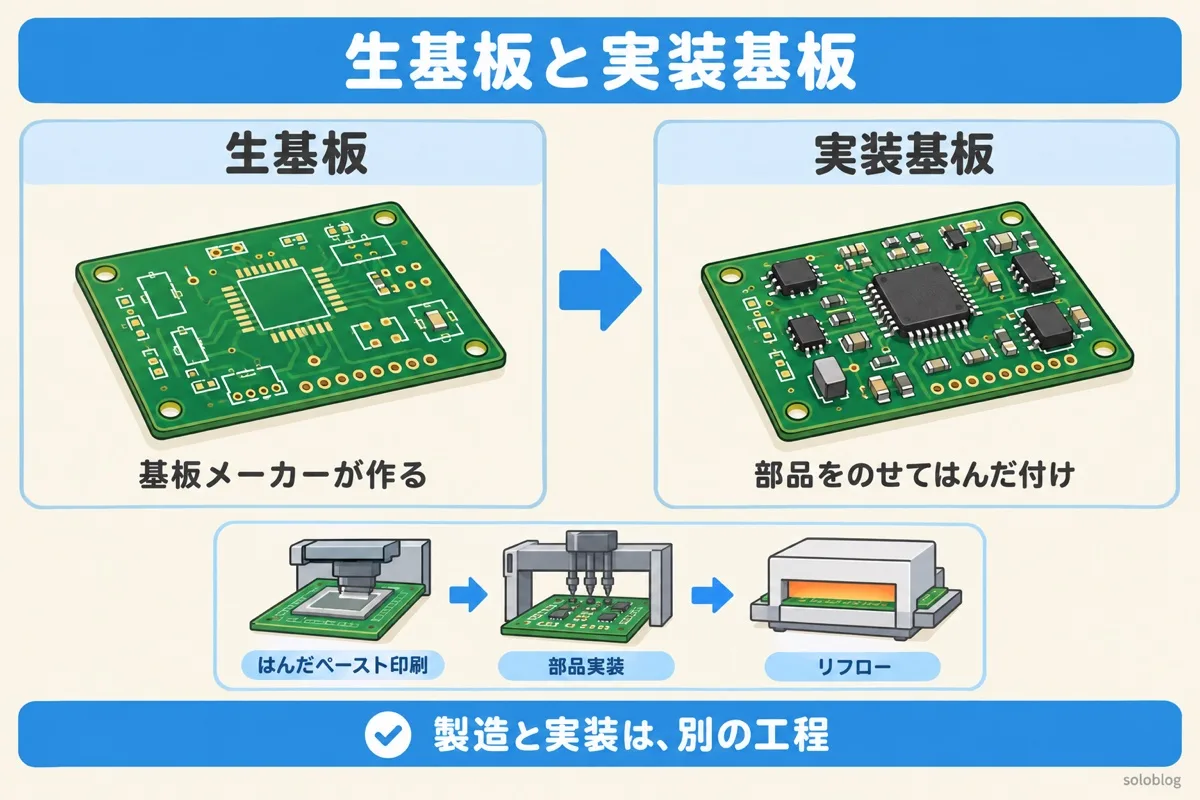

生基板と実装基板の違いの図。部品のない生基板に、はんだペーストの印刷・搭載・リフローで部品をつけると実装基板になる
生基板と実装基板の違い

設計で守る製造の制約|工程を知ると理由がわかる

デザインルール(製造できる限界の決まり)は、それぞれの工程の限界から来ています。理由がわかると、どこまで攻めてよいかの判断がしやすくなります。

制約関係する工程理由
最小の配線幅・配線間隔エッチング薬液が横にも溶かすので、細すぎると切れ、近すぎると溶け残ってショートする
最小の穴の大きさ・ランドの大きさ穴あけ・積層ドリルの太さと、層の位置ずれの分の余裕が必要
銅の量を表と裏でそろえる積層プレス銅の量が片寄ると、熱で縮む量が表と裏で違い、基板が反る
シルクの文字の大きさ・位置シルク印刷細かすぎる文字はつぶれる。パッドの上にかかる部分は印刷されない
基板の端から部品・配線を離す外形加工切り出すときの刃や、Vカットの割れが配線に届かないようにする
注意|数字はメーカーの仕様で確かめる

最小の配線幅や穴の大きさは、基板メーカー・銅箔の厚さ・層数・価格のコースで変わります。多くのメーカーが製造できる仕様(デザインルール)を公開しているので、設計を始める前に確かめ、CADのルールに入れておきましょう。

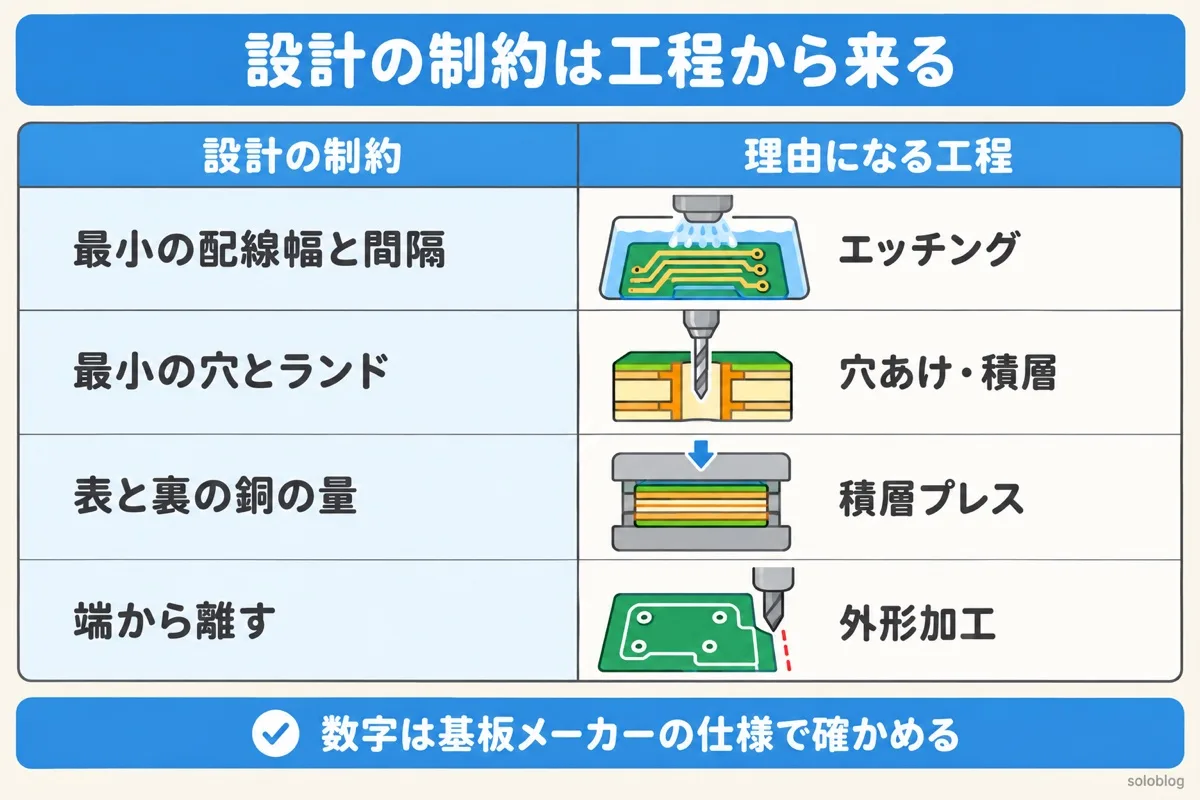

プリント基板の設計の制約と工程の関係の表。配線幅はエッチング、穴は穴あけと積層、銅の量はプレス、端の余白は外形加工
設計の制約と製造工程の関係

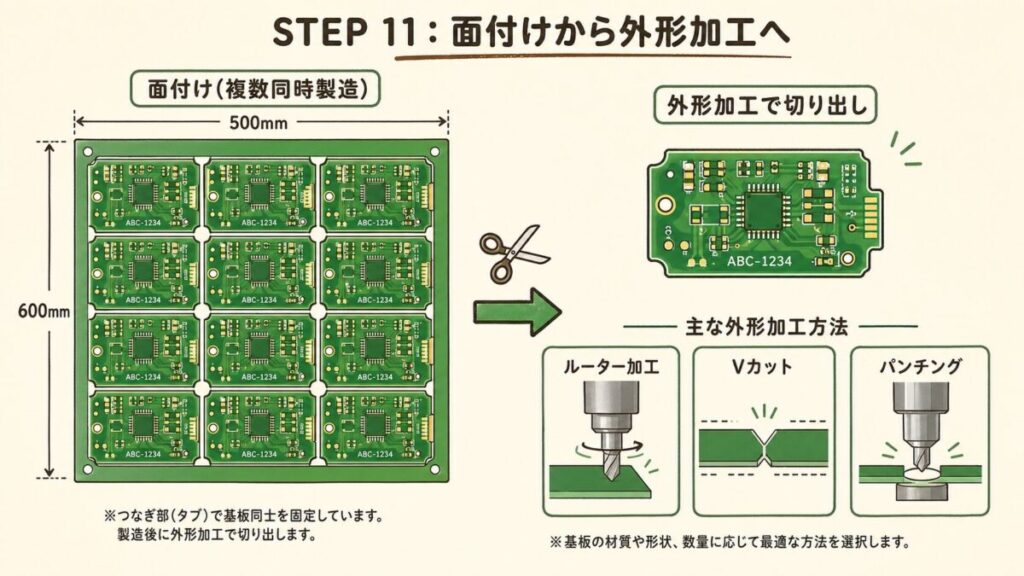

製造の都合でもう1つ決めておくのが、何枚かの基板を1枚に並べる面付けです。

基板の面付け(パネライズ)とは?Vカットとミシン目の違い
あわせて読みたい
基板の面付け(パネライズ)とは?Vカットとミシン目の違い

Vカットとミシン目の違い

基板の製造工程でよくある間違い

よくある間違い正しい考え方
配線は銅を描き足して作る一般的な基板は、全面の銅から不要な部分を溶かして作る(引き算)
4層基板は、2層基板を2枚貼り合わせたもの内層を作ったコアの外側に、プリプレグと銅箔を重ねてプレスする。外層はプレスのあとに作る
穴を開ければ表と裏がつながる穴の内側に銅のめっきをつけて、はじめてつながる
基板メーカーに頼めば部品もついてくる部品の実装は別の工程。実装もまとめて頼めるかはメーカーによる
線幅はCADで引ければ作れるエッチングの限界がある。メーカーのデザインルールに合わせる

よくある質問

Q. プリント基板の製造工程は?

A. 銅張積層板から、穴あけ・めっき・配線づくり・ソルダーレジスト・表面処理・シルク・外形加工・検査の順に作ります。

Q. プリント基板の配線はどう作る?

A. 感光性の膜で残す部分を守り、むき出しの銅を薬液で溶かすエッチングで、配線だけを残して作ります。

Q. 多層基板はどうやって作る?

A. 内層の配線を先に作り、プリプレグと銅箔を重ねて熱と圧力でプレスし、そのあと穴あけと外層の配線に進みます。

Q. 生基板とは何ですか?

A. 配線や穴はできているが、まだ部品をのせていないプリント基板のことです。プリント配線板(PWB)ともいいます。

Q. 基板の実装工程とは?

A. 生基板にはんだペーストを印刷し、部品をのせてリフローではんだ付けし、検査する工程です。製造とは別に行います。

Q. ソルダーレジストは何の工程?

A. 配線ができたあとの仕上げの工程です。はんだ付けしない部分を緑などの膜で覆い、配線を守ります。

まとめ
  • プリント基板は、全面の銅から不要な部分を溶かして配線を残す「引き算」で作る
  • 配線づくりは、膜を貼る→露光→現像→エッチング→剥離の流れ
  • 4層基板は、内層を先に作ってからプレスし、そのあと穴あけ・めっき・外層に進む
  • 仕上げは、ソルダーレジスト→表面処理→シルク→外形加工→検査
  • 部品をのせる実装は、生基板ができたあとの別の工程

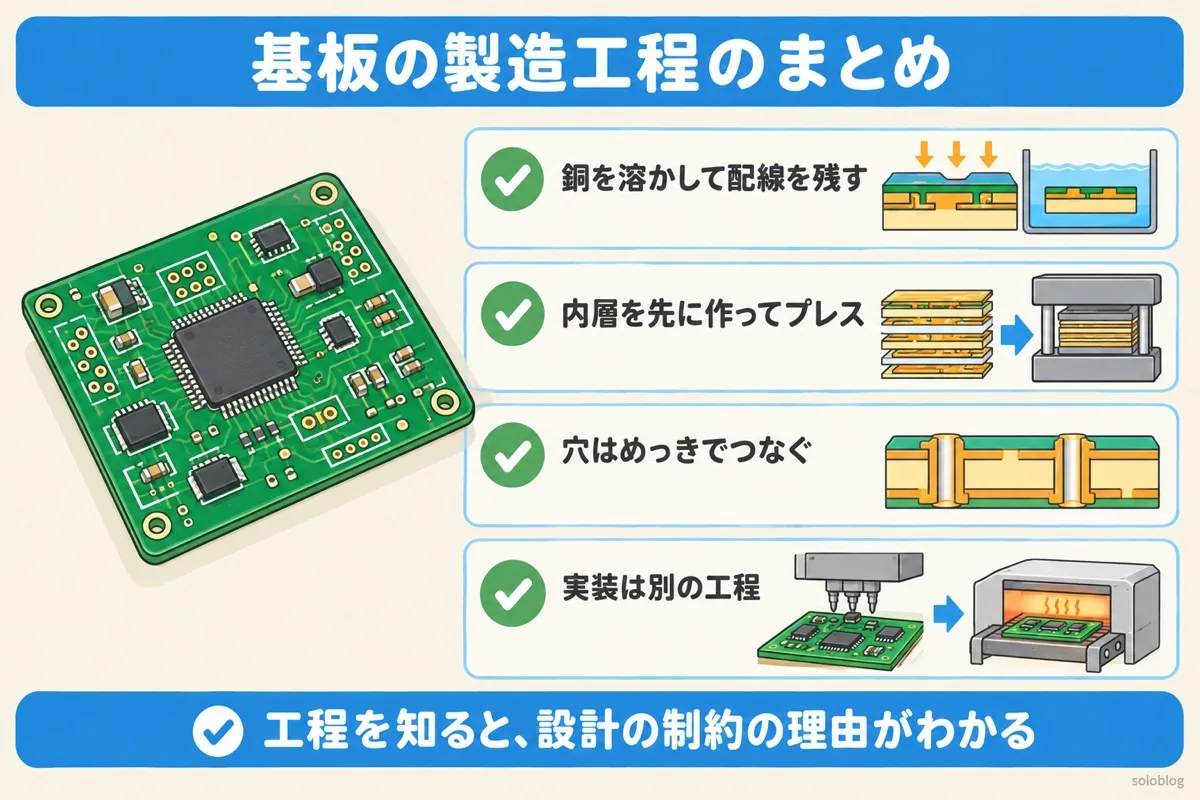

プリント基板の製造工程のまとめの図。銅を溶かして配線を残す、内層を先に作ってプレス、穴はめっきでつなぐ、実装は別の工程
プリント基板の製造工程のまとめ
