「パワエレ基板の設計を任されたけど、信号基板とは勝手が違いすぎて何から手をつければいいかわからない…」
そんな悩みを抱えていませんか? 実は、パワエレ基板設計で最初につまずくポイントは「信号基板との違い」を理解していないことにあります。
信号基板では「mA」単位の電流、「5V」程度の電圧を扱いますが、パワエレ基板では「10A〜100A」の大電流、「100V〜1000V」の高電圧が当たり前。桁が2〜3つ違う世界なのです。
この記事では、パワエレ基板設計の全体像を「4大課題」という切り口で整理し、信号基板との違いを具体的な数値で比較します。これを読めば、パワエレ設計の「地図」が手に入り、何を学ぶべきかが明確になりますよ。
パワエレ基板とは?|信号を「増幅」して電力を制御する基板
まず、「パワエレ基板」とは何かを明確にしておきましょう。
パワエレ(パワーエレクトロニクス)基板とは、電力を変換・制御するための基板です。具体的には、MOSFET・IGBTなどのパワー半導体を使って、モーターを駆動したり、電圧を変換(DC-DC、AC-DC、インバータなど)したりします。
例えるなら、信号基板は「脳」、パワエレ基板は「筋肉」の関係です。脳(信号基板)が「右腕を動かせ」と命令を出し、筋肉(パワエレ基板)が実際に力を出して腕を動かします。

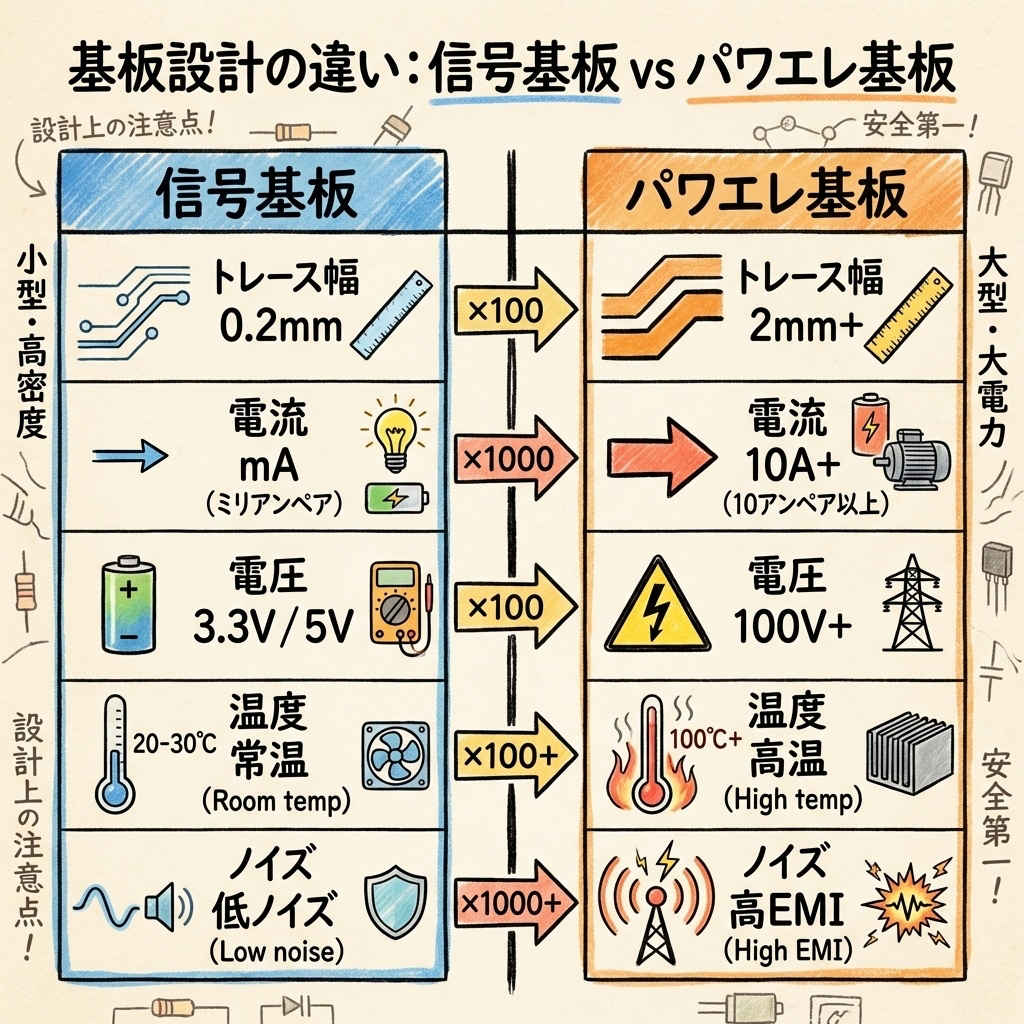

信号基板との根本的な違い|扱うエネルギーの桁が違う
信号基板とパワエレ基板の最大の違いは、扱うエネルギーの大きさです。
| 項目 | 信号基板 | パワエレ基板 | 倍率 |
|---|---|---|---|
| 電流 | 1mA〜100mA | 1A〜100A以上 | ×100〜1000 |
| 電圧 | 3.3V〜5V | 12V〜1000V以上 | ×10〜200 |
| 電力 | mW〜数W | 数W〜数kW | ×100〜10000 |
| パターン幅 | 0.1mm〜0.3mm | 2mm〜10mm以上 | ×10〜100 |
| 発熱 | ほぼなし(室温) | 大きい(100℃以上も) | − |
この表を見ると、パワエレ基板は信号基板の「100倍〜10000倍」のエネルギーを扱っていることがわかります。これだけ桁が違えば、設計の考え方も根本的に変わってくるのは当然ですよね。

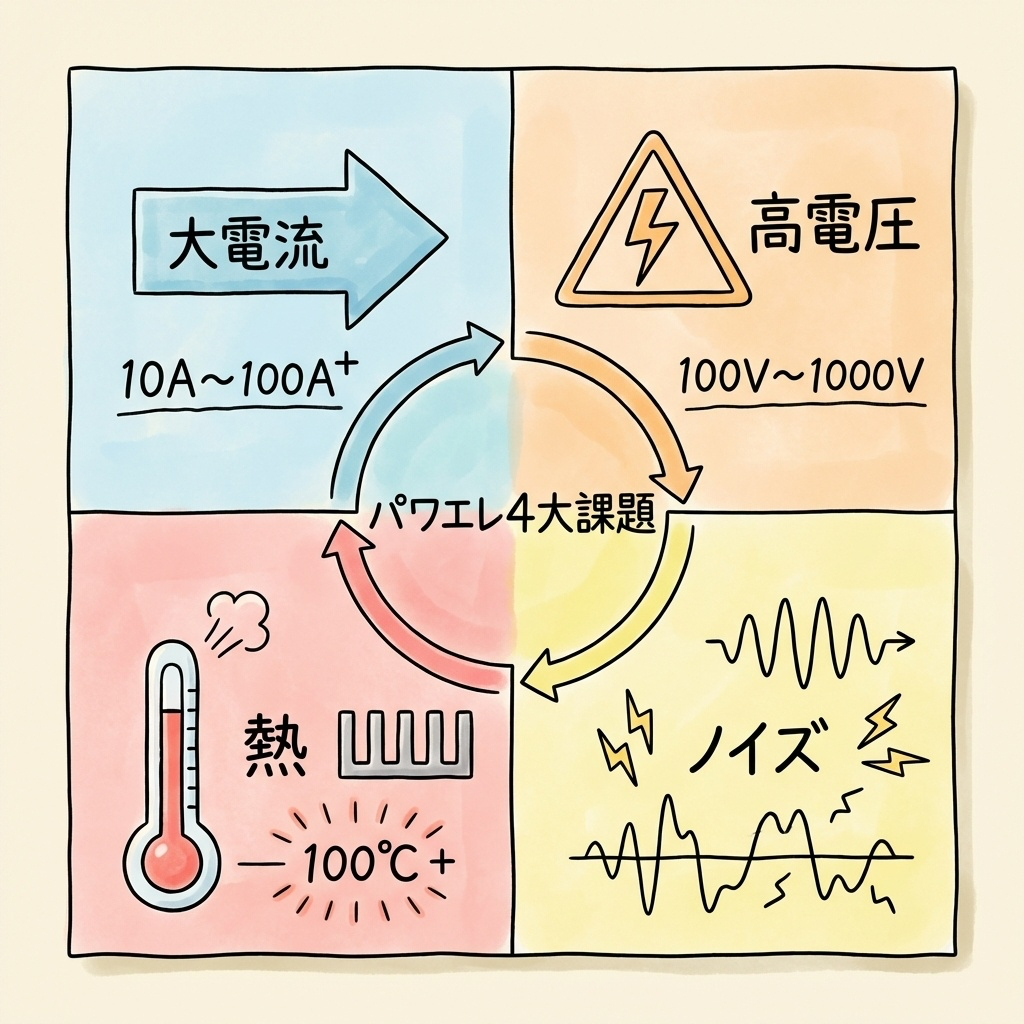

パワエレ設計の「4大課題」|大電流・高電圧・熱・ノイズ
パワエレ基板設計には、信号基板ではあまり意識しなかった「4つの大きな課題」があります。この4つを理解することが、パワエレ設計の第一歩です。
この4つは互いに関連しています。例えば、「大電流」を流すと「熱」が発生し、「高速スイッチング」で「ノイズ」が出る。どれか1つを無視すると、他にも悪影響が出るのがパワエレ設計の難しいところです。
課題①:大電流|パターン幅と銅箔厚が命
パワエレ基板では、10A〜100A以上の電流が流れることが珍しくありません。信号基板の「mA」とは桁が3つ違います。
なぜ大電流が問題になるのか?
電流が流れると、導体(銅パターン)の抵抗によって「発熱」と「電圧降下」が起きます。
例えば、パターンの抵抗が1mΩで10Aを流すと、発熱は0.1W。でも100Aを流すと10W(100倍)になります。細いパターンで大電流を流すと、パターンが焼き切れることもあるのです。
大電流への対策
| 対策 | 内容 | 目安 |
|---|---|---|
| パターン幅を広げる | 断面積↑ → 抵抗↓ | 1A/mmを目安に |
| 銅箔を厚くする | 35μm → 70μm → 105μm | 大電流なら2oz以上 |
| ビアを多数配置 | 層間の電流経路を増やす | 電流密度を分散 |
| バスバー使用 | 基板外に銅板を追加 | 100A以上の超大電流 |
課題②:高電圧|絶縁と沿面距離が命
パワエレ基板では、100V〜1000V以上の電圧を扱うことがあります。EV用インバータなら400V〜800V、産業用機器なら1000V以上も珍しくありません。
なぜ高電圧が問題になるのか?
高電圧で怖いのは「絶縁破壊」と「沿面放電」です。
高電圧への対策
| 対策 | 内容 |
|---|---|
| 沿面距離の確保 | 高電圧パターン間の距離を規格に従って確保(IEC 60664等) |
| 空間距離の確保 | 部品間の「空気中の最短距離」を確保 |
| スリット・溝の追加 | 基板にスリットを入れて沿面距離を稼ぐ |
| コーティング | 防湿コーティングで表面の絶縁性を向上 |

課題③:熱|放熱設計をしないと壊れる
パワー半導体(MOSFET、IGBT、ダイオードなど)は、大電流を流すと必ず「発熱」します。この熱を逃がさないと、半導体は壊れます。
なぜ熱が問題になるのか?
半導体には「ジャンクション温度(Tj)」という上限温度があります。これを超えると、以下の問題が起きます。
熱への対策
| 対策 | 内容 |
|---|---|
| ヒートシンク | 放熱フィンで表面積を増やし、空気中に熱を逃がす |
| サーマルビア | 基板に多数のビアを配置し、裏面やGND層に熱を逃がす |
| 銅ベース基板 | FR-4より熱伝導率が高い銅ベースやアルミ基板を使用 |
| 強制空冷・水冷 | ファンや冷却液で積極的に熱を奪う |
課題④:ノイズ(EMI)|高速スイッチングの代償
パワエレ回路では、MOSFETやIGBTを高速でON/OFF(スイッチング)させます。このスイッチング動作が、大量の電磁ノイズ(EMI)を発生させます。
なぜノイズが問題になるのか?
高速スイッチングでは、電圧や電流が急激に変化します。この急激な変化(dV/dt、dI/dt)が、以下の問題を引き起こします。
特に厄介なのは、パワー回路が出すノイズが自分自身の制御回路を誤動作させることです。MOSFETのゲート駆動回路が誤動作すると、意図しないタイミングでONしてしまい、最悪の場合アーム短絡(上下同時ON)で破壊に至ります。
ノイズへの対策
| 対策 | 内容 |
|---|---|
| 配線を短く | スイッチング電流のループ面積を最小化 |
| GNDプレーン | ベタGNDでインダクタンスを低減、シールド効果 |
| スナバ回路 | スイッチング時のサージ電圧・リンギングを抑制 |
| ゲート抵抗調整 | スイッチング速度を遅くしてdV/dt、dI/dtを抑制 |
| フィルタ | 入力・出力にEMIフィルタを挿入 |
2層・4層・6層、基板の層数の決め方

4大課題の相互関係|すべてがつながっている
ここまで4つの課題を個別に説明しましたが、実際の設計ではこれらは複雑に絡み合っています。1つを改善しようとすると、他に悪影響が出ることも珍しくありません。
パワエレ設計は、この「トレードオフの中で最適解を見つける」作業です。だからこそ、4つの課題を総合的に理解することが重要なのです。
パワエレ基板設計を学ぶロードマップ
ここまでの内容で、パワエレ基板設計の「全体像」がつかめたと思います。では、具体的に何から学べばいいのでしょうか?
私のおすすめは、以下の順序で学ぶことです。
まとめ|パワエレ設計は「4大課題」の総合格闘技
この記事では、パワエレ基板設計の全体像を「4大課題」という切り口で解説しました。
パワエレ基板設計は、信号基板設計とは「別の競技」です。しかし、4大課題の全体像を理解した今、あなたはすでにスタートラインに立っています。
次のステップとして、まずは「熱設計」から学び始めてみてください。パワー半導体がなぜ壊れるのか、どうすれば壊さずに済むのかを理解することで、設計の視野が一気に広がりますよ。
