【完全図解】MOSFETスイッチング波形の読み方|Vgs・Vds・Idの3波形で動作を理解する

設計レビューで、先輩エンジニアがホワイトボードにこんな波形を描き始めました。

「ここでVgsが立ち上がって、ミラープラトーが見えるだろ?で、このVdsが落ち始めるタイミングが…」

周りは頷いている。でもあなたは、頭の中で「3本の線が何を意味しているのか、正直よくわかっていない」と冷や汗をかいた経験はありませんか?

😣 こんな経験はありませんか?
  • データシートのスイッチング波形図を見ても、3本の線が何を表しているかピンとこない
  • 「Vgs」「Vds」「Id」の違いを聞かれても、すぐに答えられない
  • オシロで波形を撮ったが、どこを見れば良し悪しを判断できるのかわからない
  • 「ターンオン」「ターンオフ」と言われても、頭の中に絵が浮かばない
✅ この記事でわかること
  • Vgs・Vds・Idの3つの波形が、それぞれ何を意味しているか
  • ターンオン/ターンオフの瞬間、MOSFETの中で何が起きているか
  • 波形のどこを見れば「正常」「異常」を判断できるか
  • 明日からデータシートとオシロ波形が「読める」ようになる

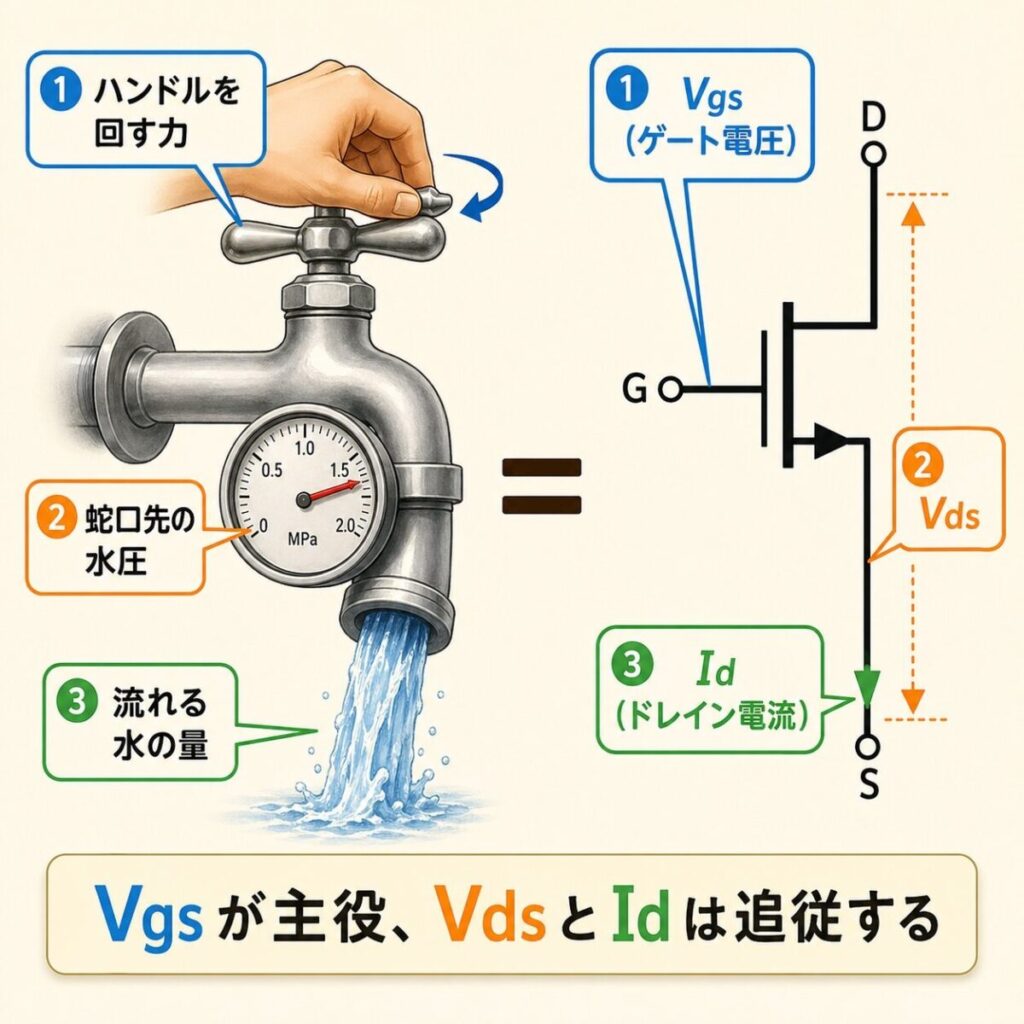

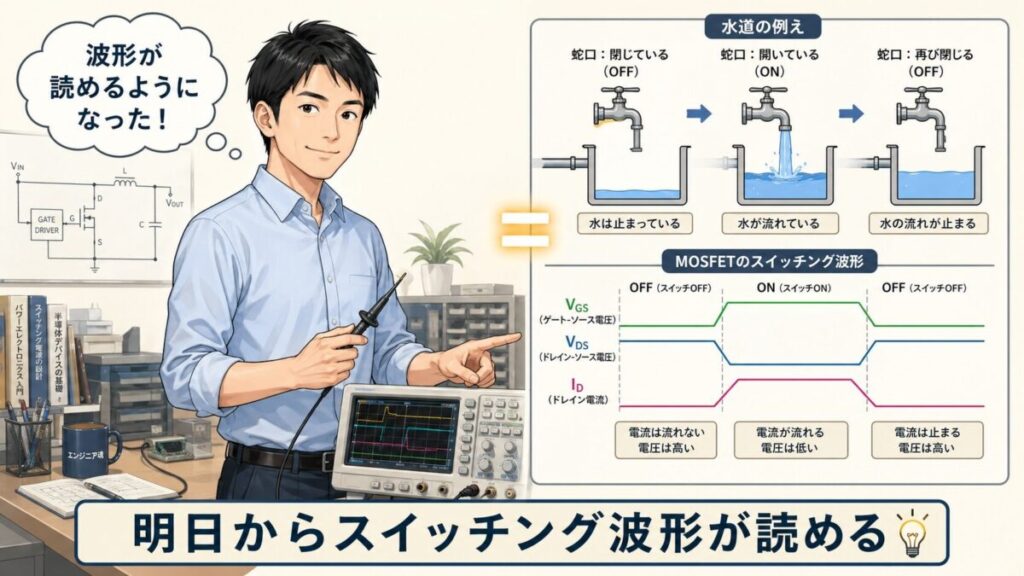

結論を先に言います。MOSFETのスイッチング波形は、「水道の蛇口を開け閉めする動作」とそっくりです。Vgs(ゲート電圧)が「ハンドルを回す力」、Vds(ドレイン-ソース電圧)が「蛇口より先にかかる水圧」、Id(ドレイン電流)が「流れる水の量」。この3つの動きを時系列で追えば、すべて理解できます。

そもそも、Vgs・Vds・Idって何の波形?

最初に、3つの記号の意味を整理します。難しい話は一切しません。中学生でもわかる言葉で説明します。

記号 読み方 意味 水道のたとえ
Vgs ブイ・ジー・エス ゲート - ソース間の電圧(MOSFETを操作する信号) 蛇口のハンドルを回す力
Vds ブイ・ディー・エス ドレイン - ソース間の電圧(MOSFETの両端にかかる電圧) 蛇口の先にかかる水圧
Id アイ・ディー ドレイン電流(MOSFETに流れる電流) 実際に流れる水の量
💡 ポイント
Vgsは「こちらが操作する信号」、VdsとIdは「その結果起きる現象」です。Vgsを変えると、VdsとIdが追従して動く。この主従関係を頭に入れると、波形が一気に読めるようになります。

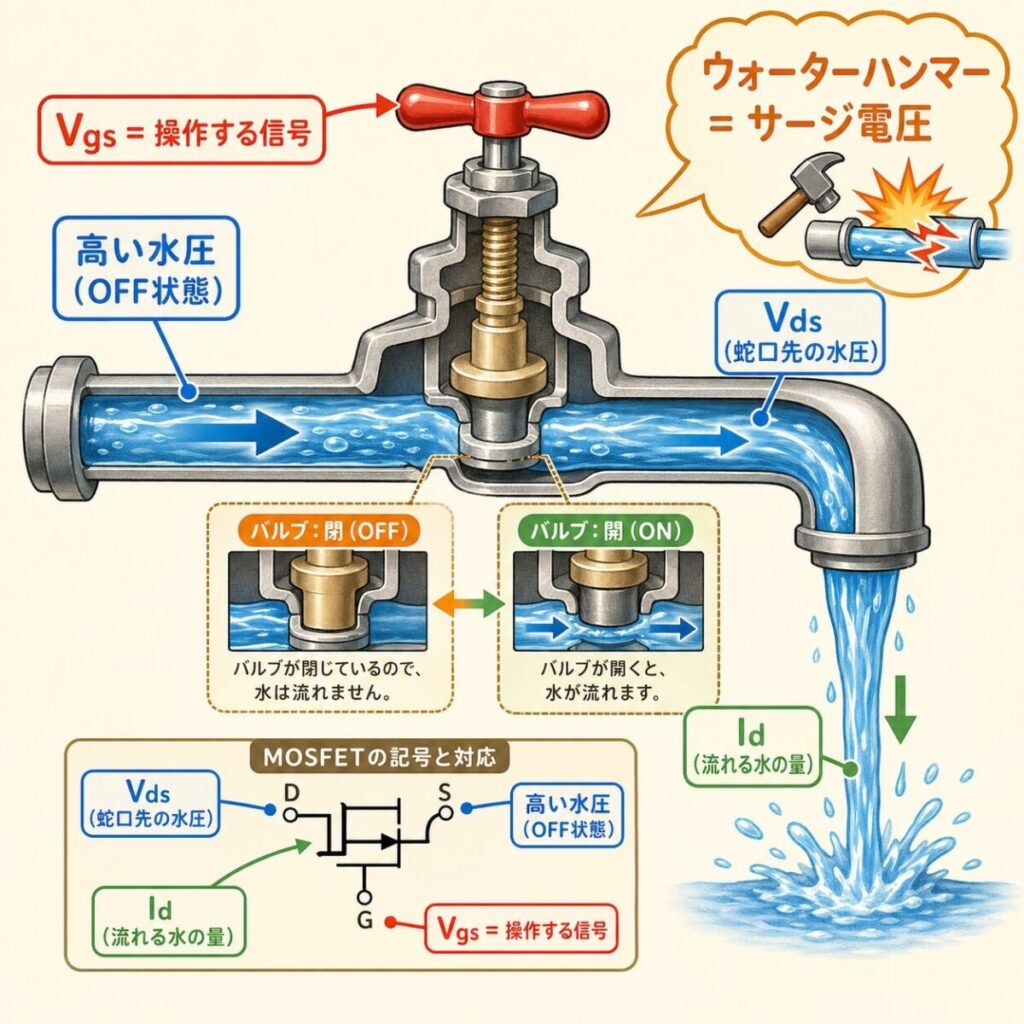

MOSFETは「電子の水道蛇口」だと思えばいい

MOSFETを「電気のスイッチ」と説明する記事は多いですが、それだけだと波形の動きが理解できません。水道の蛇口でイメージするのがベストです。

🚰

水道の蛇口

  • ハンドルを回す力 → 蛇口が開く
  • 蛇口より先の水圧 → 開くと下がる
  • 水量 → 開くと増える
  • 急に閉めると「ガコン」と音(ウォーターハンマー)

MOSFET

  • Vgs → MOSFETがONになる
  • Vds → ONになると下がる
  • Id → ONになると増える
  • 急にOFFすると「サージ電圧」が発生

水道の蛇口を急に閉めると、配管の中で「ガコン!」と音がする経験はありませんか?あれは「ウォーターハンマー(水撃)」と言って、急に止められた水の慣性が圧力になる現象です。

MOSFETでも、急にOFFするとサージ電圧という同じような現象が起きます。これがVdsの波形に「ヒゲ」として現れます。後ほど詳しく説明します。

ターンオン波形|MOSFETがONになる瞬間に何が起きているか

まずは「ターンオン」、つまりMOSFETがOFFからONに切り替わる瞬間を見ていきます。教科書でよく見るのが、こんな波形です。

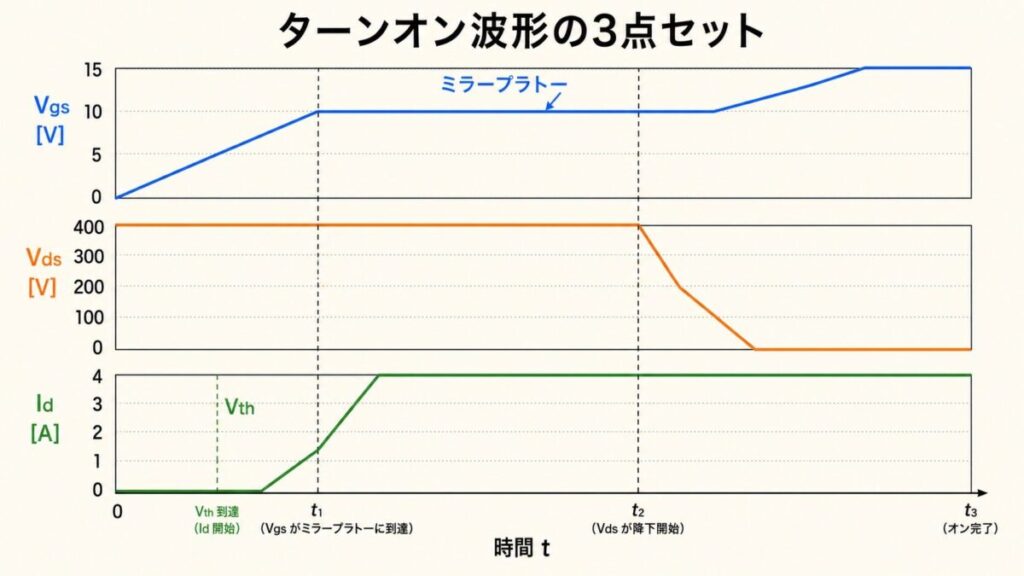

ターンオン時の3波形(時系列)

時間軸 →

Vgs(ゲート電圧)
0V から立ち上がり → 途中で平らになる(ミラープラトー) → さらに上がって最終電圧に到達
Vds(ドレイン-ソース電圧)
最初は高い電圧(OFF状態) → ミラープラトー中に急降下 → ほぼ0Vに(ON状態)
Id(ドレイン電流)
最初は0A → Vgsがしきい値を超えた瞬間から流れ始める → 負荷電流に到達

波形を見るときの最大のコツは、「Vgsの動きを基準に、VdsとIdがどう追従するか」を追うことです。Vgsが主役、VdsとIdは脇役だと思ってください。

🔧 現場の声
オシロでスイッチング波形を撮るときは、必ずVgs・Vds・Idの3つを同時に表示してください。1つだけ見ても何が起きているか判断できません。プローブを3本刺すのが基本です。

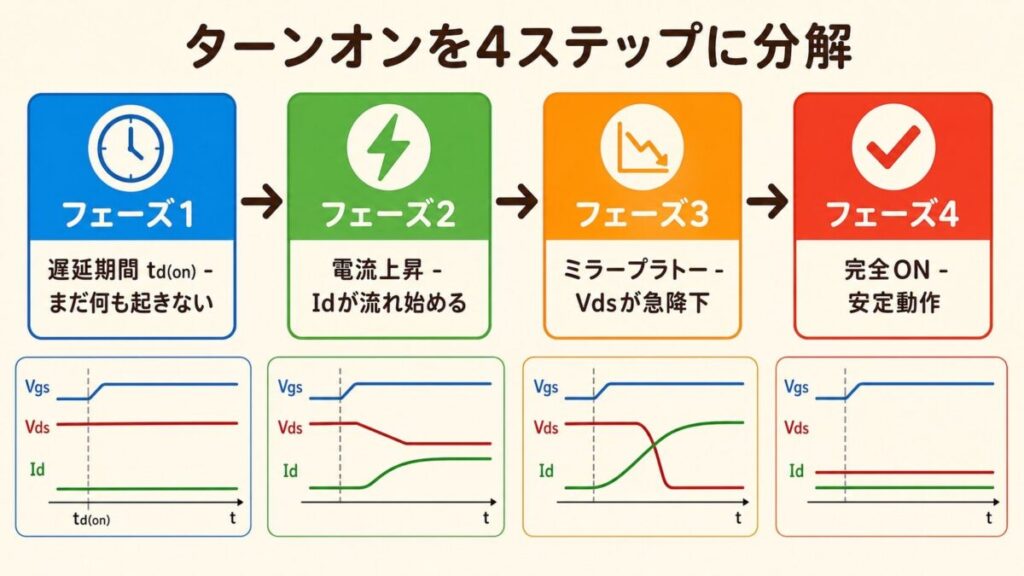

ターンオンを4ステップに分解すると、すべてが見える

ターンオンの瞬間は、実は4つのフェーズに分かれています。これを順番に見ていけば、波形のすべての動きが説明できます。

フェーズ1:遅延期間(td(on))

ゲートに電圧を加え始めるが、Vgsはまだしきい値電圧(Vth)に届かない。MOSFETはまだOFFのまま。
たとえると:蛇口のハンドルを回し始めたが、まだ蛇口は固くて動いていない状態。

  • Vgs:0Vからゆっくり上昇中
  • Vds:高いまま(変化なし)
  • Id:0A(電流まだ流れない)
フェーズ2:電流上昇期間(tr(i))

Vgsがしきい値Vthを超えた瞬間、Idが流れ始める。負荷電流に達するまで急上昇。
たとえると:蛇口がやっと回り始めて、水が出始めた。まだ全開じゃないけど、水量が一気に増える。

  • Vgs:上昇継続中
  • Vds:まだ高いまま
  • Id:急上昇して負荷電流に到達
フェーズ3:ミラープラトー期間(tr(v))

Vgsの上昇が突然止まり、平らになる。この間にVdsが急降下する。これが「ミラープラトー」と呼ばれる現象。
たとえると:蛇口を回す手が一瞬止まる。でもその間に「水圧(蛇口の先)」だけが急に下がる感覚。

  • Vgs:平らな状態をキープ(ミラープラトー)
  • Vds:急降下して0V付近に
  • Id:負荷電流をキープ
フェーズ4:完全ON期間

Vgsが再び上昇し、最終電圧(例:+15V)に到達。MOSFETは完全にONになり、安定動作。
たとえると:蛇口を完全に開ききった状態。水が安定して流れている。

  • Vgs:最終駆動電圧に到達
  • Vds:ほぼ0V(オン抵抗 × Idのわずかな電圧降下のみ)
  • Id:負荷電流を流し続ける
⚠️ 注意
フェーズ3の「ミラープラトー」は、データシートにも必ず登場する重要な概念です。「Vgsが平らになる謎の区間」と覚えておけば、まずはOKです。詳しい仕組みは、入力容量(Cgd・Ciss)の話と一緒に理解する必要があります。

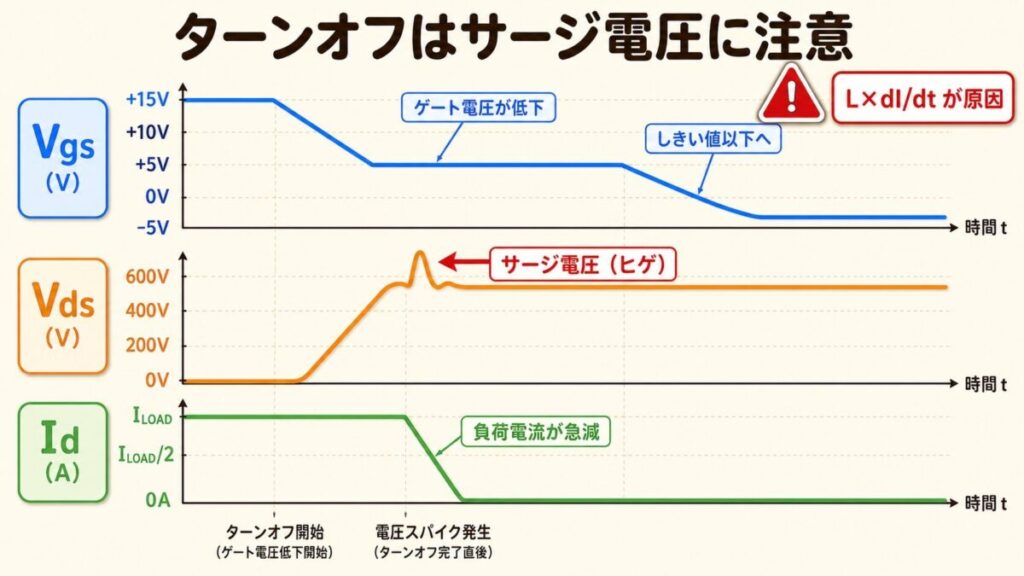

ターンオフ波形|MOSFETがOFFになる瞬間

ターンオフは、ターンオンを逆再生したような動きです。基本ロジックは同じですが、ここで注意すべきは「サージ電圧」の発生です。

ターンオフの4フェーズ

フェーズ1:遅延期間(td(off))

ゲート電圧を下げ始めるが、まだミラープラトーまで届かない。
Vgs:下降中 Vds:0V付近のまま Id:負荷電流のまま

フェーズ2:ミラープラトー期間(tf(v))

Vgsが平らになり、Vdsが急上昇を始める。蛇口を閉め始めて、その先の水圧が上がる感覚。
Vgs:平らな状態 Vds:急上昇 Id:負荷電流をまだ維持

フェーズ3:電流降下期間(tf(i))

Vgsがさらに下がり、Idが急降下。ここでサージ電圧が発生する。
Vgs:下降継続 Vds:サージで一瞬跳ね上がる(ヒゲ) Id:0Aに向けて急降下

フェーズ4:完全OFF期間

VgsがVth以下になり、MOSFETは完全にOFF。
Vgs:0V(または負電圧) Vds:電源電圧に戻る Id:0A

⚠️ サージ電圧(ヒゲ)の正体
フェーズ3でVdsが一瞬「ピョン」と跳ね上がる現象、これがサージ電圧です。配線のインダクタンスLと電流の急変動dI/dtによって、V = L × dI/dtの式どおりに発生します。これがMOSFETの定格を超えると素子が壊れます。

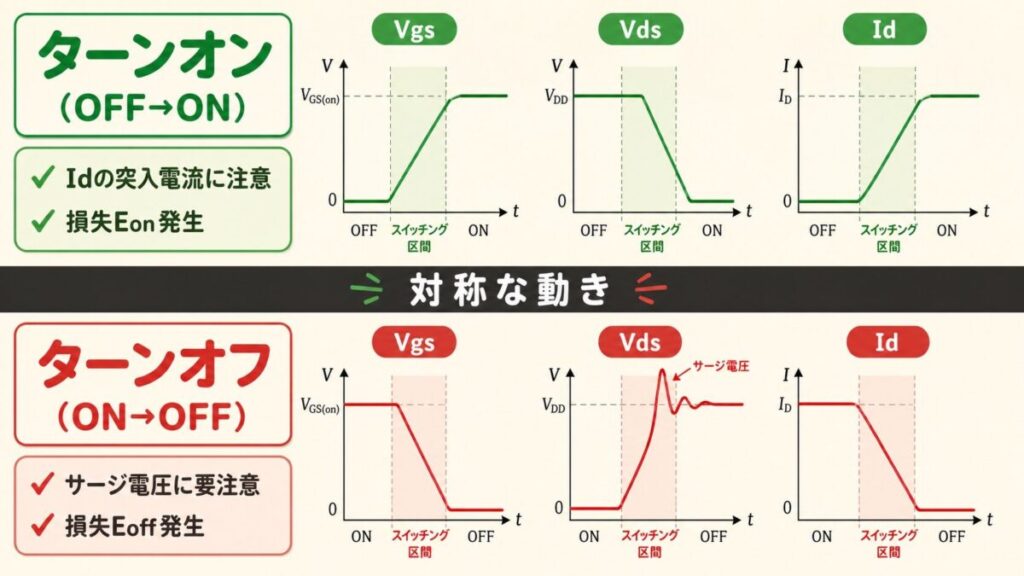

ターンオン vs ターンオフ|並べて比較するとスッキリ

ターンオンとターンオフの動きを並べて比較すると、対称な動きになっていることがわかります。

項目 ターンオン(OFF→ON) ターンオフ(ON→OFF)
Vgsの動き 0V → 上昇 → プラトー → さらに上昇 最終値 → 下降 → プラトー → さらに下降
Vdsの動き 高電圧 → 急降下 → ほぼ0V ほぼ0V → 急上昇 → サージ → 電源電圧
Idの動き 0A → 急上昇 → 負荷電流 負荷電流 → 急降下 → 0A
注意点 大きな突入電流(リカバリ電流) サージ電圧(ヒゲ)
損失が出る瞬間 VdsとIdが同時に高い「重なる時間」 VdsとIdが同時に高い「重なる時間」
💡 ポイント
スイッチング損失(Eon・Eoff)は、「VdsとIdが同時に大きな値になっている時間 × その値」で決まります。だから「速く切り替える」=「重なる時間を短くする」=「損失を減らす」につながります。ただし速すぎるとサージが暴れるので、バランスが必要です。

オシロ波形のどこを見れば「正常/異常」がわかるか

ここまでで、波形の「正常な動き」が頭に入りました。次は実機で波形を撮ったときに、どこを見れば良し悪しを判断できるかを整理します。

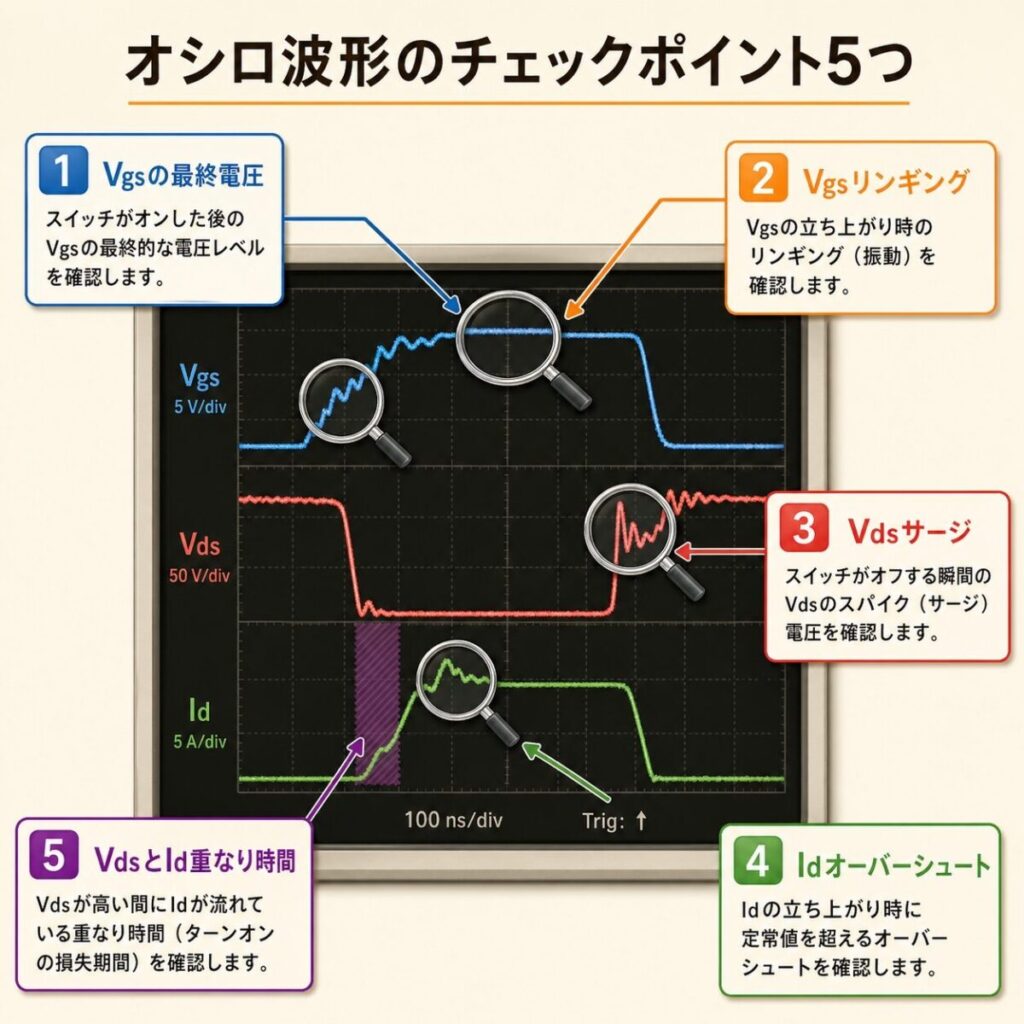

チェックポイント5選

①Vgsの最終電圧

データシート指定の電圧(例:+15V、+12V)になっているか。低すぎるとオン抵抗が増えて発熱、高すぎるとゲート酸化膜破壊。

②Vgsのリンギング

立ち上がり・立ち下がりで波形が「ビョビョーン」と振動していないか。ひどいと誤点弧(勝手にONする現象)の原因になる。

③Vdsのサージ電圧

ターンオフ時の「ヒゲ」がMOSFETの定格電圧を超えていないか。定格の80%以下に収めるのが鉄則。

④Idのオーバーシュート

ターンオン時、負荷電流を超えて一瞬大きな電流が流れていないか。リカバリ電流が原因のことが多い。

⑤VdsとIdの「重なる時間」

両方が高い値で重なる時間が長いほど、スイッチング損失が大きい=発熱が多い。短いほど高効率。

🔧 現場の声
「波形がきれい」というのは、リンギングがなく、サージが定格内に収まり、立ち上がり・立ち下がりが直線的に変化している状態を指します。逆に「汚い波形」は、振動が多く、サージが大きく、波形が暴れている状態。先輩に「この波形大丈夫?」と聞かれたら、この5つのチェックポイントで答えられます。

これでデータシートのスイッチング波形が読める

MOSFETのデータシートを開くと、必ず「Switching Characteristics(スイッチング特性)」のページがあり、波形図が載っています。さきほど学んだ知識で、もう怖くありません。

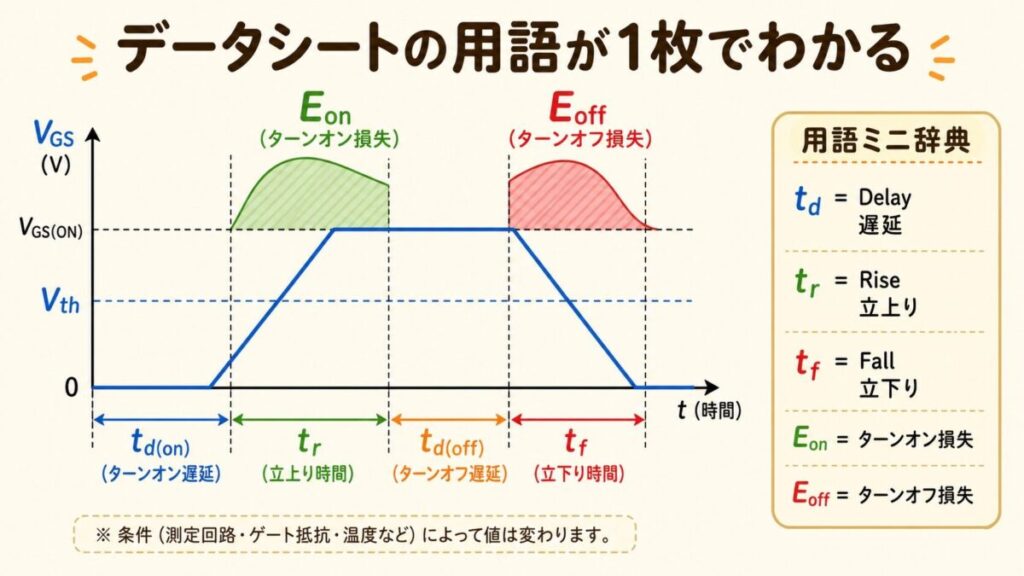

データシートで使われる用語の対応表

記号 英語 意味
td(on) Turn-on Delay Time ターンオン遅延時間(フェーズ1)
tr Rise Time 立ち上がり時間(Idが0→負荷電流になる時間)
td(off) Turn-off Delay Time ターンオフ遅延時間
tf Fall Time 立ち下がり時間
Eon Turn-on Energy 1回のターンオンで発生する損失エネルギー[J]
Eoff Turn-off Energy 1回のターンオフで発生する損失エネルギー[J]
Vth Threshold Voltage しきい値電圧(これを超えるとIdが流れ始める)
📐 ざっくり覚え方
「td」=Delay(遅延)、「tr」=Rise(立ち上がり)、「tf」=Fall(立ち下がり)、「on/off」がついてる方向。これだけ覚えれば、データシートの時間記号は怖くないです。

まとめ|3つの波形を「水道の蛇口」で覚えよう

MOSFETのスイッチング波形は、最初は3本の線が複雑に絡み合っているように見えます。でも一度「水道の蛇口」のたとえで理解してしまえば、もう怖くありません。

この記事のポイント

  • Vgs = 蛇口のハンドル(こちらが操作する信号)
  • Vds = 蛇口先の水圧(ONになると下がる)
  • Id = 流れる水の量(ONになると流れる)
  • ターンオンは4フェーズに分解できる(遅延→電流上昇→ミラープラトー→完全ON)
  • ターンオフはその逆。ただしサージ電圧(ヒゲ)に注意
  • 波形チェックは5つのポイント(Vgs最終電圧・リンギング・Vdsサージ・Idオーバーシュート・損失重なり時間)

明日、設計レビューで波形図を見せられたら、頭の中で「蛇口を開ける動き」を思い浮かべてみてください。Vgsが立ち上がる→ミラープラトーで一瞬止まる→Vdsが下がる→Idが流れる。この順番が見えれば、もう「黙って頷く」必要はありません。

次のステップとして、波形の動きを決定する「ゲートチャージQg」「入力容量Ciss」について理解を深めると、ゲート抵抗の決め方や駆動電流の計算ができるようになります。
