設計レビューで電気設計の先輩が「この製品、PFC回路入れないと欧州輸出できないんですよ」と言った。会議室の全員が頷いている。でも、あなただけ「PFCって何?力率改善なのは知ってるけど、なんで"必要"なんだ?」と心の中で思っていませんか?
家電量販店で買う電源アダプターのスペック表に「力率 0.95以上」と書いてあるのを見たけど、それが何を意味するのかピンとこない。32歳・品質保証4年目で「力率って何ですか?」とは今さら聞けない…。
こんな悩みはありませんか?
そもそも「力率が悪い」と何が困るのか、いまいちピンとこない
PFC回路がなぜ法律で義務化されているのか説明できない
IEC 61000-3-2、高調波、無効電力…用語が多すぎて混乱する
客先監査で「なぜPFCが必要なんですか?」と聞かれたら答えに詰まる
○ この記事でわかること
力率が低いと「誰が」「なぜ」困るのか(電力会社視点)
PFC回路が必要になる本当の理由は「高調波」だった
IEC 61000-3-2という法的義務の中身を5分で理解
客先や上司に「なぜPFCが必要か」を一発で説明できる言い回し
結論:PFC回路は「3つの迷惑」を断ち切るために必要
先に結論から言います。PFC(Power Factor Correction=力率改善)回路が必要な理由は、突き詰めるとこの3つです。
PFC回路が必要な3つの理由
電力会社に迷惑をかけるから (無効電力で送電線を太くさせる)
他の機器を壊すから (高調波電流が電源ラインを汚染する)
法律で禁止されているから (IEC 61000-3-2=高調波規制)
特に重要なのは3つ目です。「電気の無駄遣い」レベルの話ではなく、欧州・日本・中国などほぼ全ての国で法的に規制されている のがPFC回路の正体です。輸出する製品にPFCが入っていないと、そもそも売ることができません。
この記事では、なぜそんな「法的義務」になるほど力率改善が重要視されているのか、その背景を「水道」や「工場の電線」のたとえで一つずつ解きほぐしていきます。

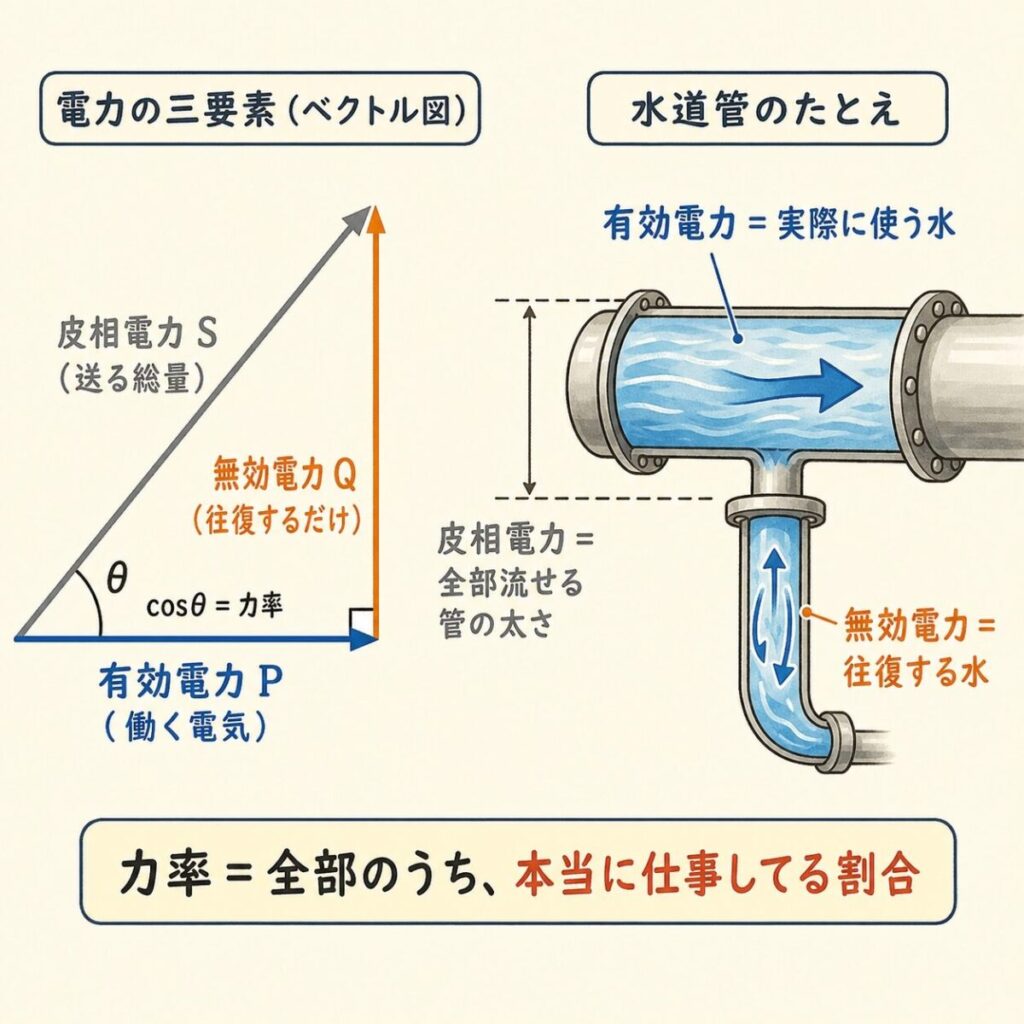

力率は皮相電力のうち有効電力の割合
前提:そもそも「力率」って何だっけ?
PFC回路を理解する前に、力率(cosθ)の意味をサクッと復習しておきましょう。一言で言うと、力率とは「電気の無駄遣い度合い」を表す数値です。
力率=「実際に仕事をしている電気の割合」
電力会社から送られてくる電気には、2種類あります。
有効電力(P)
実際にモーターを回したり、ヒーターで熱を出したりする「仕事をする電気」。料金が発生する電気 。
無効電力(Q)
コイルやコンデンサと電源の間を「行ったり来たり」するだけの電気。仕事はしないが線は通る 。
力率の式
力率 cosθ = 有効電力 P ÷ 皮相電力 S
※ 皮相電力 S = √(P² + Q²)、つまり「電力会社が送らないといけない総量」
力率が1.0(=100%)に近いほど「全部仕事をしている=無駄なし」、0.6だと「送る量のうち仕事をするのは6割」。行ったり来たりするだけの分(無効電力)は、仕事をする分と直角に足されるので、4割ではなく送る量の8割にあたります(0.6²+0.8²=1)。

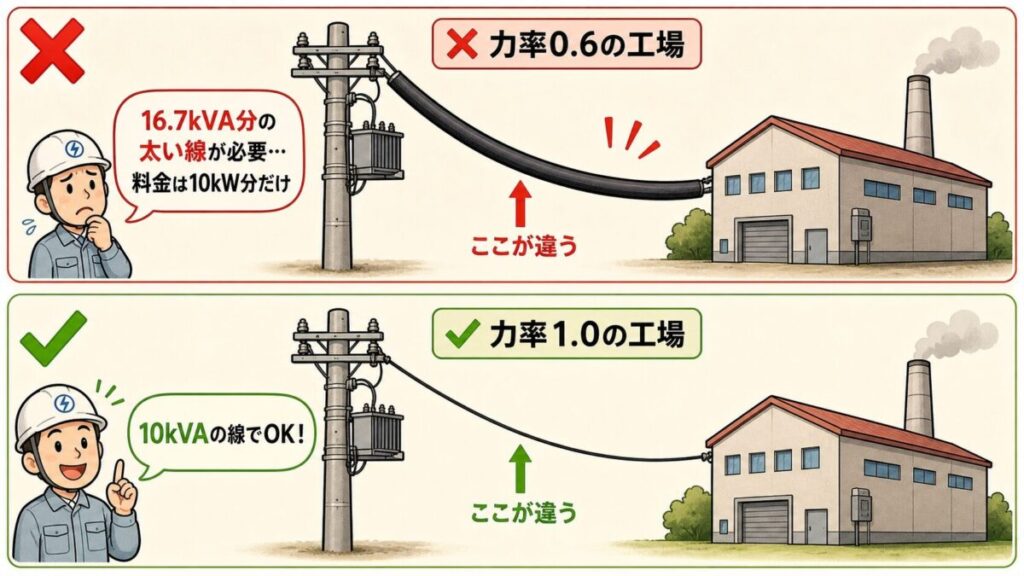

力率0.6なら10kWに16.7kVAの設備が要る
おすすめの本
電源回路の設計を、要求仕様から短時間でまとめる実務の考え方まで知りたい人に向いています。要求仕様どおりの電源を短時間で設計するための、電源回路設計の本です(CQ出版、馬場清太郎 著)。
¥3,300 (2026/10/05 07:46時点 | Amazon調べ)
ポチップ
理由①:力率が悪いと「電力会社が太い電線を引かされる」
力率が悪いと、まず最初に迷惑をこうむるのは電力会社 です。なぜでしょうか?
水道のたとえ:仕事をしない水も流さないといけない
あなたの工場に「実際に使う水(有効電力)」と「使わずに往復するだけの水(無効電力)」の両方が流れている状況を想像してください。
水道屋さん(=電力会社)の悲鳴
「実際に使うのは10トンだけなのに、往復する水が約13トンもあって、2つは直角に合わさるから、約16.7トン流せる太い水道管を引かないといけない…!料金は使った10トン分しかもらえないのに、設備投資だけ余分にかかる」
これと全く同じことが電力系統で起きています。電力会社は「皮相電力 S」の総量を送れる送電線・変圧器を準備しないといけません。なのに、料金として回収できるのは「有効電力 P」の分だけ。
数値で見ると
力率 0.6 の工場が10kWを使うとき、電力会社は 10 ÷ 0.6 ≒ 16.7kVA の設備を用意する必要があります。力率 1.0 なら 10kVA で済むのに、6.7kVA分の余計な設備投資です。
だから日本では「力率割引」がある
日本の電気料金は、工場など高圧需要家に対して力率が85%を基準として、それより良ければ割引、悪ければ割増 という制度になっています。これは電力会社からの「力率を上げてくれたら、こっちも設備投資が減って助かる」というメッセージです。
…ただし、この「電力会社の迷惑」レベルの話だけでは、PFC回路が法律で義務化 される理由としては弱いんです。本当の理由は、次に出てくる「高調波」にあります。

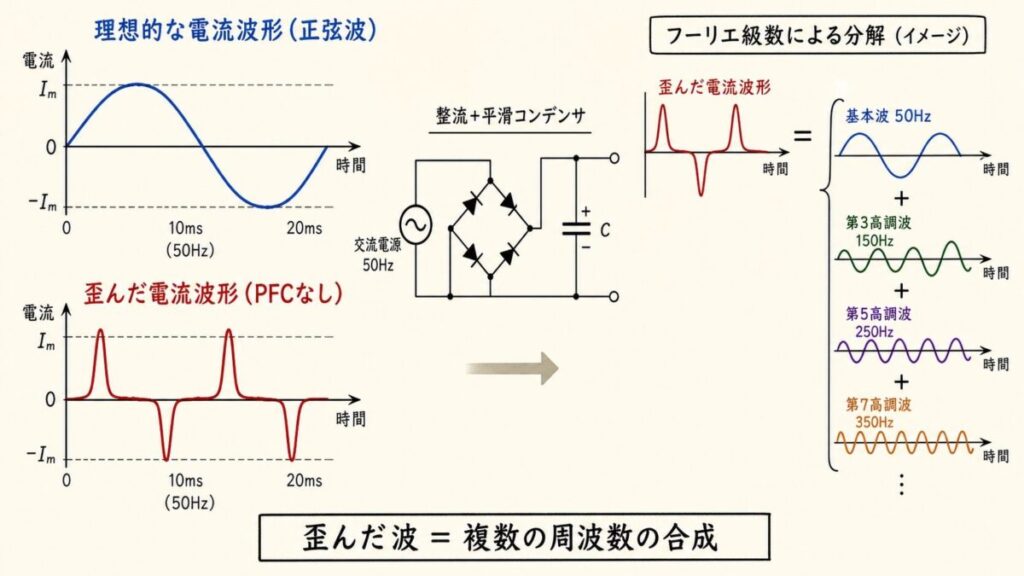

ひずんだ電流は基本波と高調波の合成
理由②:本当の真犯人は「高調波」だった
ここからがこの記事で一番重要な話です。実は、現代のPFC規制の本当の理由は「無効電力」ではなく「高調波電流」 なんです。
高調波とは?「ギザギザの電流」のこと
コンセントから流れてくる電気は、本来きれいな正弦波(サインカーブ)です。しかし、現代の電子機器の入り口にはたいていこんな回路が入っています。
問題のある回路構成
AC100V → ダイオードブリッジ(整流回路)→ 大きな電解コンデンサ → DC電圧
この「整流+平滑」だけの構成だと、電流が一瞬しか流れない=ギザギザの電流波形になります。
なぜギザギザになるのか?コンデンサは「電圧が一番高い瞬間にだけ充電される」ので、電源の電圧がピークに達した一瞬だけ、ドカッと大電流が流れるんです。残りの時間は電流ゼロ。これを「歪んだ電流波形」 といいます。
フーリエ変換すると、複数の周波数の合成になる
この歪んだ電流波形を数学的に分解(フーリエ変換)すると、「50Hzの基本波」と「150Hz、250Hz、350Hz…の高調波」の足し合わせで表現できることがわかります。
高調波の名前
基本波(50Hz):仕事をする本来の電気
第3高調波(150Hz):ここから先が悪さをする
第5高調波(250Hz)
第7高調波(350Hz)…と、奇数倍がずっと続く
この「余計な周波数成分」が、電源ラインを通って他の機器に流れ込むと、いろいろな問題を引き起こします。

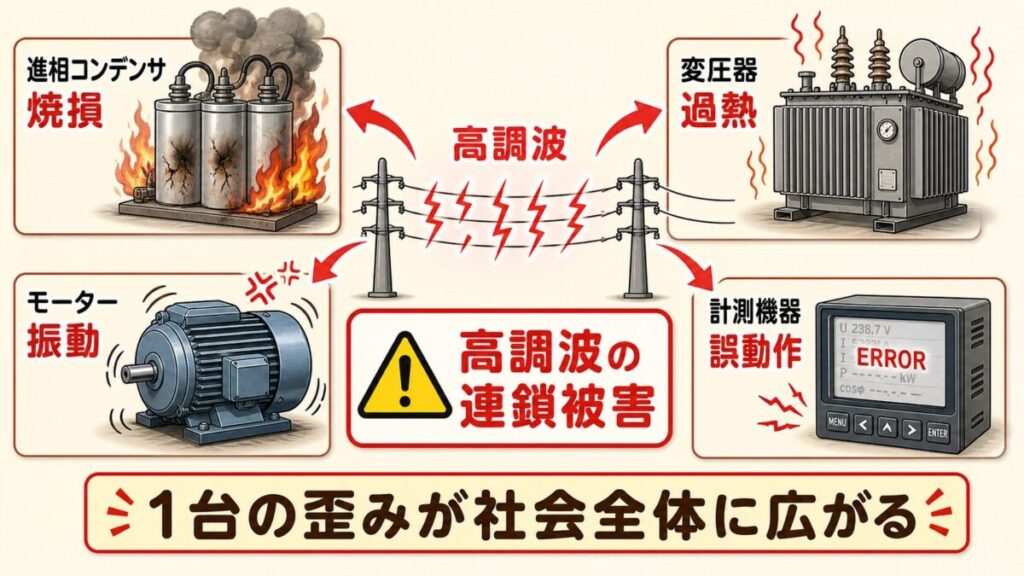

高調波は進相コンデンサや変圧器に被害を広げる
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
高調波が起こす「他の機器を壊す」実害
高調波は目に見えない上、自分の機器が出していても自分は困らないことが多い。だから昔は無視されてきました。しかし、すべての家庭や工場で電子機器が増えた結果、深刻な問題が次々と起きました。
具体的にどんな実害が?
被害を受ける機器
何が起きるか
進相コンデンサ
高調波が共振して過熱・焼損
変圧器 (トランス)
鉄損が異常増加して過熱、寿命低下
中性線(3相4線式)
第3高調波が3相全部から集まって過電流
モーター
余分な発熱・振動・トルクむら
通信機器・計測機器
電源ラインからのノイズで誤動作
現場の声
実際、1990年代後半に「進相コンデンサが工場で次々に焼ける」という事故が日本でも頻発しました。原因を調べると、近隣の工場のインバータが出す高調波が共振していた…なんてことが本当にあったんです。これが各国で高調波規制が強化されるきっかけになりました。
「みんなが少しずつ出す」のが厄介
1台のテレビが出す高調波は微々たるものです。でも、街中で何万台ものテレビ・PC・LED照明・エアコンが同時に高調波を出すと、それが集まって変電所までさかのぼり、電力系統全体を汚染します。これが「みんな自粛しないと困る」状態を生み、法的規制につながったわけです。
あわせて読みたい
【完全図解】なぜ整流にダイオードブリッジを使うのか?|半波・全波・ブリッジ整流の違いを「水車」で理解する
半波・全波・ブリッジ整流の違い

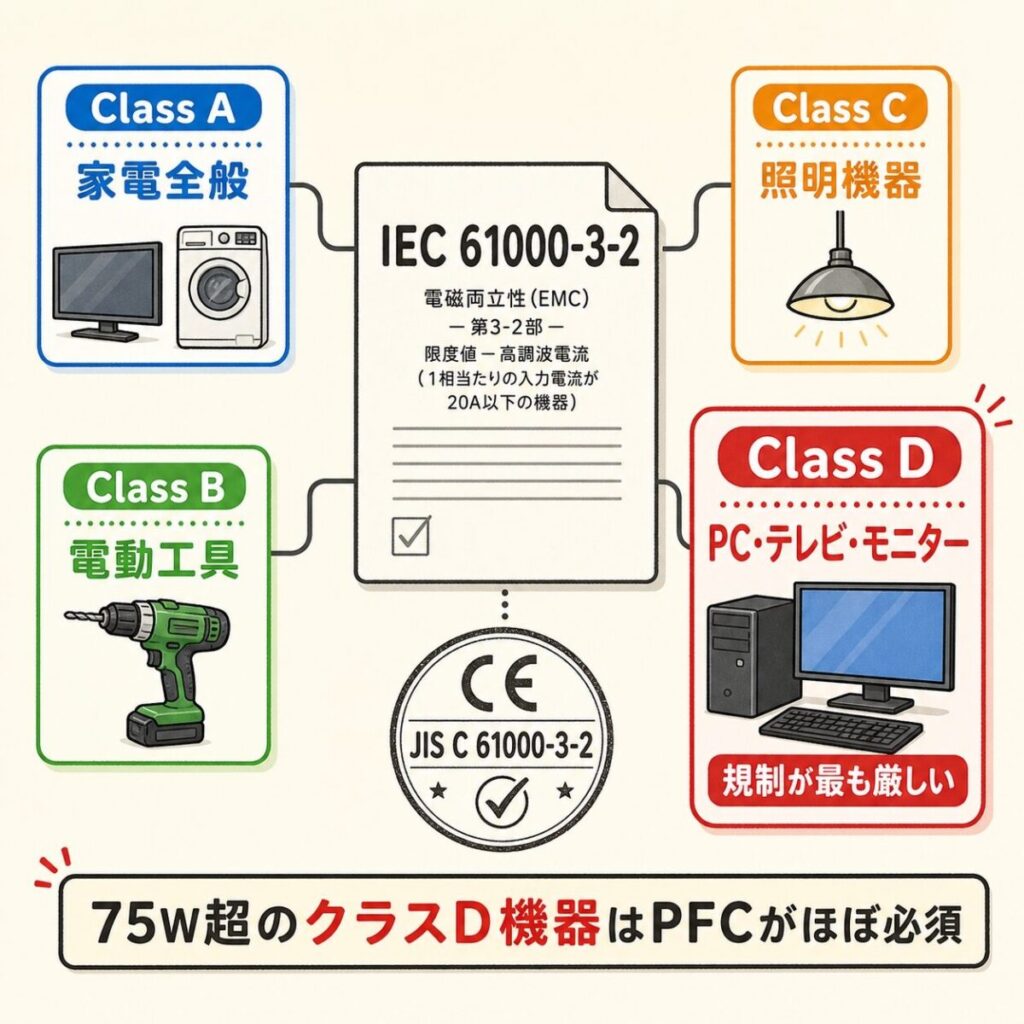

IEC 61000-3-2の機器クラスA〜D
理由③:IEC 61000-3-2という法的義務
ここでようやくPFCが「義務」になる話が出てきます。世界各国は、機器メーカーに対して「高調波電流をこれ以上出すな」というルールを定めました。その代表が IEC 61000-3-2 です。
IEC 61000-3-2とは?
IEC 61000-3-2 の概要
正式名称:「入力電流が相あたり16A以下の機器の高調波電流放出限度値」
制定機関:IEC(国際電気標準会議)
対象:家電・OA機器・照明など、ほとんどの民生・業務用電子機器
欧州ではCEマーキングの必須要件として法的拘束力あり
日本もJIS C 61000-3-2として同等の規格を制定
簡単にいうと、「製品から出ていい高調波電流の上限値」を周波数(次数)ごとに細かく決めた規格です。これを満たさない製品は、欧州では販売できません。日本では強制力こそ弱いものの、JIS規格として事実上の業界標準になっています。
機器は4つのクラスに分類される
クラス
対象機器
規制の厳しさ
クラスA
3相機器、家電全般など(バランス型)
標準
クラスB
可搬型電動工具など
緩い(A×1.5倍)
クラスC
照明機器(25W超)
厳しい
クラスD
PC・テレビ・モニター(600W以下)
最も厳しい
特に クラスD(PCやテレビなど)は規制が厳しく、これらを75W超で作る場合はPFC回路を入れないとほぼ確実にアウト です。あなたが普段使っているPCのACアダプター(特に150W以上のノートPC用電源)に必ずPFC回路が入っているのは、これが理由です。

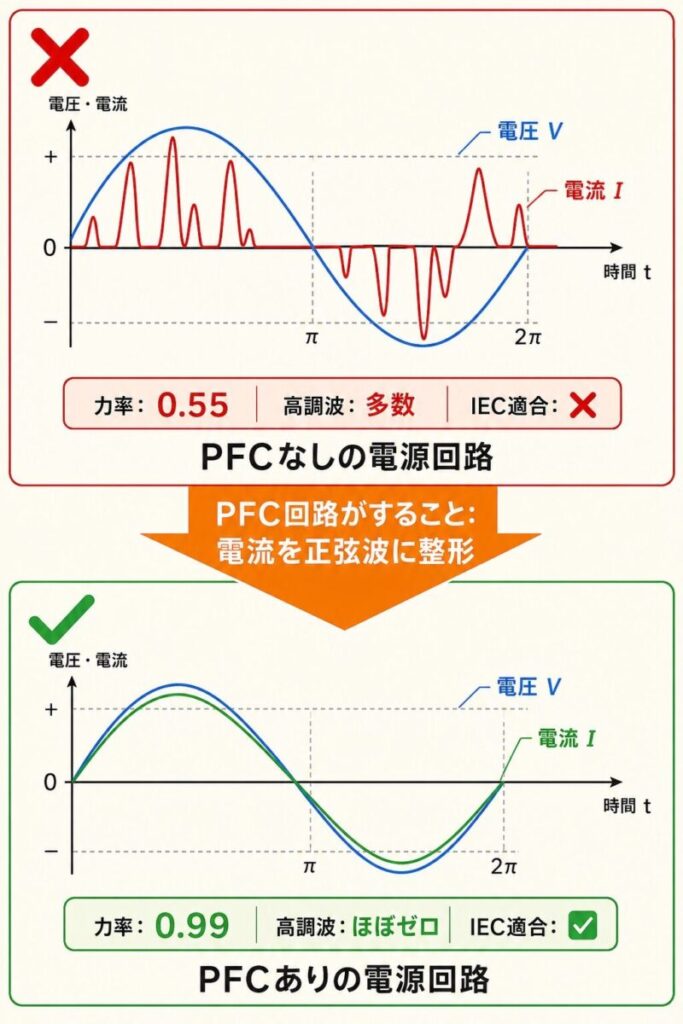

PFCは電流を正弦波に整形する:力率0.55から0.99へ
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
じゃあPFC回路は何をしているのか?
PFC回路の目的はシンプルです。「電流波形を電圧波形と同じ、きれいな正弦波にする」 こと。これだけです。
Before / After の比較
×
PFCなし
電流がギザギザのパルス波形
高調波がたっぷり含まれる
力率 0.5〜0.6 と非常に悪い
IEC 61000-3-2 不適合
欧州で販売できない
○
PFCあり
電流が電圧と同じきれいな正弦波
高調波がほぼ含まれない
力率 0.95〜0.99 と理想的
IEC 61000-3-2 適合
世界中で販売可能
PFCには2種類ある
種類
仕組み
用途
パッシブPFC
大きなコイル(チョーク)を入れて電流を平滑化する
低コスト・低出力機器向け
アクティブPFC
昇圧チョッパ+制御ICで電流波形を能動的に整形
中〜高出力機器の主流(PC電源など)
現代のほとんどの電子機器(75W以上)はアクティブPFC を採用しています。仕組みは「昇圧チョッパ回路」を使って、入力電流を電圧波形に追従させるよう高速でスイッチング制御するというものです。
ポイント
アクティブPFCの中身は、実は「昇圧型DC-DCコンバータ」と同じ仕組みです。出力電圧を一定(典型的には DC 380V〜400V)に保ちながら、入力電流を電圧と同位相の正弦波にコントロールしている、と理解しておけばOKです。

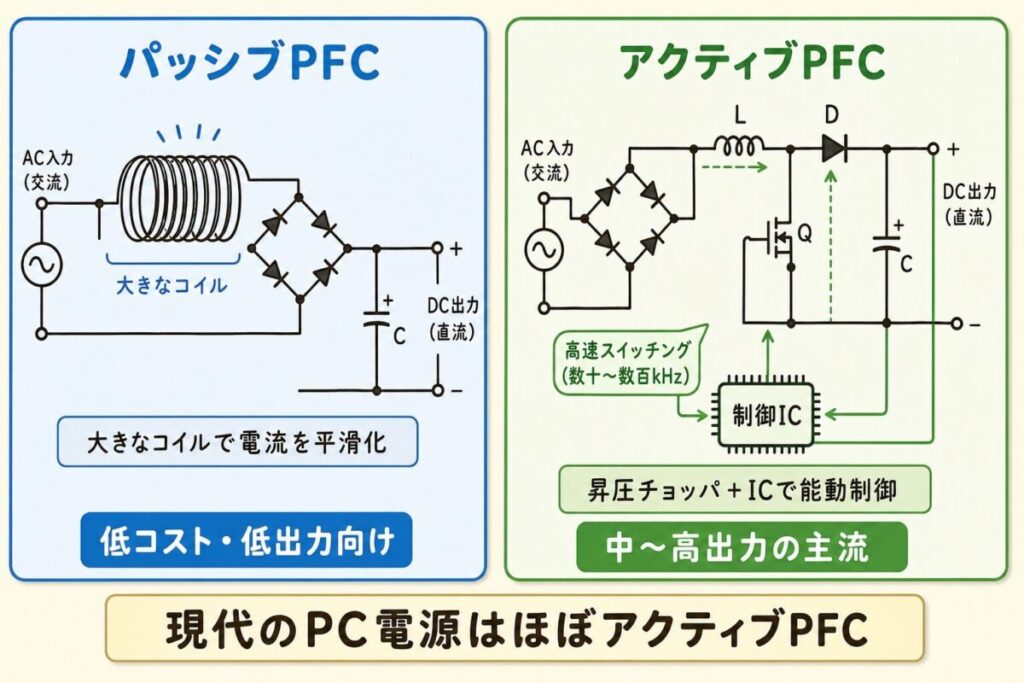

パッシブPFCは大きなコイル、アクティブPFCは昇圧チョッパ
客先で「なぜPFCが必要?」と聞かれたときの模範回答
最後に、品質保証や設計レビューの場で「なぜPFC回路を入れているんですか?」と聞かれたときに使える、3段階の答え方を紹介します。
30秒で答えるバージョン
「IEC 61000-3-2に適合させるためです。75W以上の電子機器は高調波電流の規制があり、PFC回路なしでは欧州CEマーキングが取れず、輸出できません」
1分で答えるバージョン
「整流+平滑コンデンサだけの電源は、電流波形が大きく歪んで高調波を発生させます。この高調波は他の機器の進相コンデンサや変圧器を過熱・焼損させる原因になるため、IEC 61000-3-2で放出量が規制されています。PFC回路で電流波形を正弦波に整形することで、この規制をクリアしています」
3分で答えるバージョン(監査向け)
「PFC回路の目的は3つあります。①無効電力を減らして電力会社の設備負担を軽減する、②高調波電流を抑制して他の電子機器への悪影響を防ぐ、③IEC 61000-3-2/JIS C 61000-3-2の法的要求事項に適合する、です。当社製品は75Wを超えるためクラスD適合が必要で、アクティブPFC方式を採用しています。これにより力率は0.95以上、高調波電流は規制値の50%以下を確保しています」
客先の松本部長(架空の監査担当)レベルの相手にも、これだけ説明できれば「なるほど、わかってる人だな」と評価されるはずです。
PFCはIEC 61000-3-2対応のための回路
まとめ:PFCは「義務」だから入れる、が正解
今日のおさらい
力率が低いと電力会社は太い送電線を引かされる(電力会社の迷惑)
整流+平滑だけの電源は高調波電流を出し、他機器を壊す(社会的迷惑)
そのためIEC 61000-3-2で高調波が法的に規制されている
PFC回路は電流波形を正弦波に整形して、この規制をクリアする装置
75W以上の機器(特にクラスD)ではアクティブPFCがほぼ必須
「力率が悪いと電気代が高くなる」というレベルの話ではなく、「製品が売れなくなる=法的義務」 というのがPFCの本当の正体でした。設計レビューや客先で堂々と説明できる引き出しが一つ増えたはずです。
