昇圧コンバータ(ブースト)の動作原理|なぜ入力より高い電圧が出せるのか

昇圧コンバータ(ブースト)の動作原理。なぜ入力より高い電圧が出せるのか

※本記事にはプロモーション(広告)が含まれています。

設計レビューで、若手の電気設計者が「ここは昇圧コンバータでDC12VからDC24Vに上げます」とサラッと言った。会議の全員が頷いている。でも心の中で「待って…そもそも電池1個の電圧より高い電圧って、どこから出てくるの?魔法じゃないの?」と思っていませんか?

学校で習ったオームの法則だと、電圧は電源で決まるはず。なのに「入力5Vから出力12V」みたいな回路が現実に動いている。エネルギー保存則は破ってないよね…?と気になって調べ始めたあなたへ。

こんな悩みはありませんか?
  • 「昇圧」と言われても、入力より高い電圧が出る仕組みがピンとこない
  • インダクタ(コイル)が回路の中で何をしているのか分からない
  • 「電流を流し続けたい性質」って、結局どういうこと?
  • ブースト・バック・バックブースト…用語が多すぎて混乱する
○ この記事でわかること
  • 昇圧コンバータが「入力より高い電圧」を作る原理(中学物理の知識でOK)
  • インダクタの「電流を流し続けたい」性質の意味
  • 4つの主要部品(コイル・MOSFET・ダイオード・コンデンサ)の役割
  • 出力電圧の計算式 Vout = Vin / (1−D) の意味
  • 身の回りで昇圧コンバータが使われている場所

結論:コイルの「電流を流し続けたい性質」を利用して、瞬間的に高電圧を作っている

先に結論から言います。昇圧コンバータが入力より高い電圧を出せるのは、コイル(インダクタ)が「電流を流し続けようとする性質」を持っているからです。

たった一言でいうと

コイルに電流を流して「勢い」をつけておく → 急に電流の通り道を断つ → コイルは流し続けたいから、自力で高電圧を発生させて電流を流し続ける → その高電圧を取り出して使う

これは「水道のホースを使った遊び」とよく似ています。蛇口から水を勢いよく流して、その途中で急にホースを折り曲げると、水圧が一瞬「ボン!」と上がりますよね。あれと同じことを電気でやっているのが昇圧コンバータです。

エネルギー保存則は破っていません。「高い電圧」を取り出す代わりに、「電流」は減ります。電力 P = V × I は入力と出力でほぼ同じ(実際には損失があるので出力の方が少し小さい)です。

昇圧回路とは?交流と直流で方法がちがう

昇圧回路とは、入力より高い電圧を出す回路のことです。もとの電気が交流か直流か、取り出したい電流がどれくらいかで、使う方式がちがいます。この記事の主役は、直流の昇圧回路でいちばん使われる昇圧コンバータです。

もとの電気昇圧の方法例
交流変圧器(昇圧トランス)。巻数比で上げる海外用の昇圧器(変圧器)、発電所の昇圧
直流昇圧コンバータ(昇圧チョッパ・ブースト)電池からLED・USB 5Vを作る、PFC回路
直流(小電流)チャージポンプ(コンデンサの切りかえ)マイコン周りの小さな電源
交流 → 高い直流倍電圧整流回路(ダイオードとコンデンサで交流の山を2つ重ねる)。段を重ねたものがコッククロフト・ウォルトン回路電子レンジの高圧回路、静電気・X線などの高電圧電源

選び方の目安は、電池などの直流から数百mA以上を取り出すなら昇圧コンバータ、数十mA程度でよく、コイルを置きたくないならチャージポンプです(電流の上限は品番で大きく違うので、データシートの出力電流のグラフで確かめます)。倍電圧整流は、交流100Vの山(約141V)を2つ重ねるので、負荷が軽いときは約280Vの直流になります。どの方法でも、電圧が上がると取り出せる電流は小さくなり、電力(V×I)が増えることはありません。変圧器のしくみは 変圧器とは、試験の昇圧チョッパは 直流チョッパ回路 で。

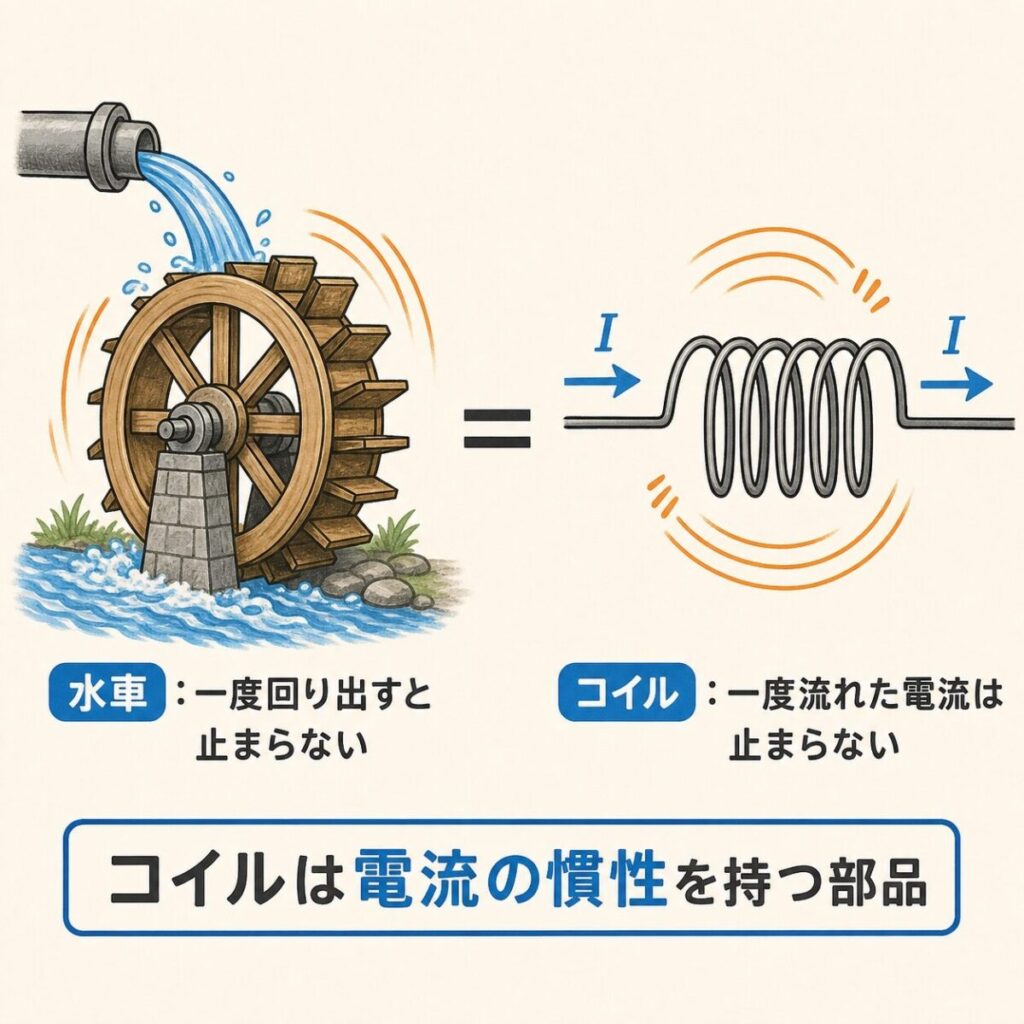

コイルを水車にたとえた図。水車が一度回り出すと止まらないように、コイルは一度流れた電流が止まらない、電流の慣性を持つ部品
コイルは電流の慣性を持つ部品

前提:コイル(インダクタ)の「ガンコな」性質

昇圧の原理を理解するには、コイルが持つ「ガンコさ」を知る必要があります。一言で表すと、コイルは「今流れている電流を、急には変えたくない」という性質を持っています。

水車のたとえ:いったん回り出した水車は止められない

コイルは、回転する水車だと思ってください。

水車(コイル)

最初は止まっている。水を流し続けると、ゆっくり回り出す。一度勢いがついたら、簡単には止められない。水を止めても、慣性で回り続けようとする。

電気の世界では

最初は電流ゼロ。電圧をかけると、ゆっくり電流が増える。一度流れ出したら、簡単には止められない。電源を切っても、自力で高電圧を発生させてでも電流を流し続けようとする。

コイルの基本式
V = L × (di/dt)
「電流が急に変わろうとすると(di/dtが大きいと)、コイルは大きな電圧を発生させる」という意味です。

この「電流が急に変わると大きな電圧が出る」性質こそが、昇圧コンバータの心臓部です。

昇圧コンバータは「たった4つの部品」でできている

難しそうに聞こえる昇圧コンバータですが、回路の主役はわずか4つの部品です。まずは「誰がどこにいるのか」を覚えてください。

部品 役割 たとえると
L(インダクタ) 電気エネルギーを溜める/高電圧を発生させる 水車(勢いを溜める)
Q(MOSFET) 電流の通り道を高速でON/OFFするスイッチ 蛇口の開閉ハンドル
D(ダイオード) 電流を一方通行にして、出力側に逆流を防ぐ 逆流防止の弁
C(出力コンデンサ) 出力電圧を平滑化して、安定した直流を作る 水を溜めるタンク

回路の配置:直列にL、地面にQ、出力にDとC

回路の構造

入力(Vin) → L(コイル) → ノードA →(ダイオードD)→ C(コンデンサ)と負荷 → GND
ノードAから地面に向かって Q(MOSFET)が接続されている

ポイントは MOSFETがコイルとダイオードの間(ノードA)から「地面(GND)」に向かって配置されていること。このMOSFETをON/OFFすることで、コイルに「勢いを溜める」と「勢いを解放する」を切り替えています。

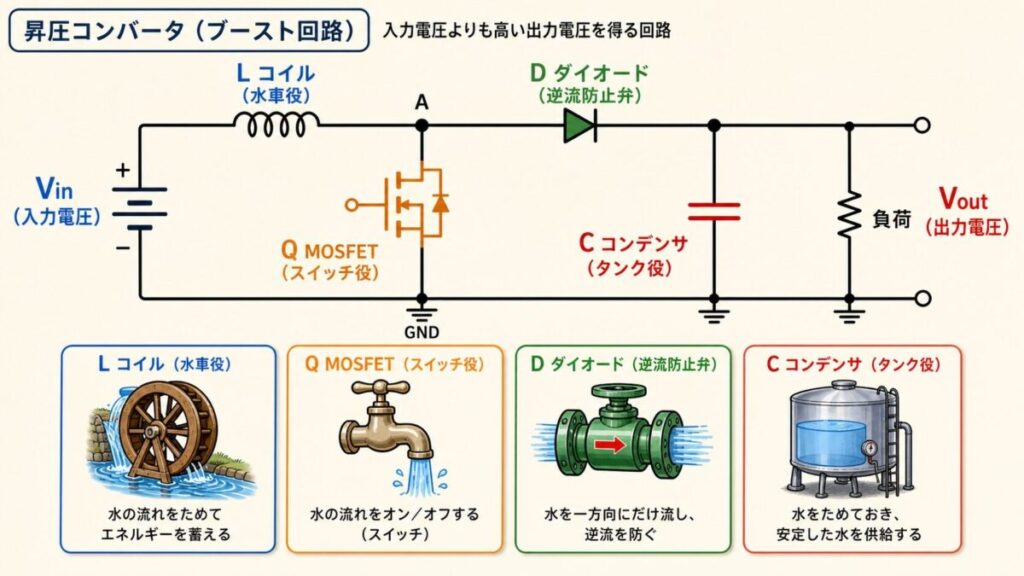

昇圧コンバータ(ブースト回路)の回路図。入力電圧Vin、コイルL(水車役)、MOSFETのQ(スイッチ役)、ダイオードD(逆流防止弁)、コンデンサC(タンク役)、負荷で、入力より高い出力電圧Voutを得る
昇圧コンバータの4つの部品と役割

動作①:MOSFETをON|コイルに「勢い」を溜める

まずMOSFETをONにすると、何が起きるかを見ていきましょう。

電流の流れ方

MOSFETがONになると、ノードAが「ほぼ地面と同じ電圧(=0V)」になります。すると電流はこんなふうに流れます。

ON時の電流ルート

Vin → L → MOSFET(ON)→ GND
つまり「コイルだけを通って地面に直行」する経路

このとき、コイルの両端には入力電圧 Vin がそのままかかります。コイルは電圧をかけられると、ゆっくりと電流を増やしていきます。ここでコイルに「勢い(=磁気エネルギー)」が溜まっていくわけです。

ここで重要なポイント

この間、出力側のダイオードDは逆バイアスになっていて電流が流れません。なぜなら、ノードAが0Vになっているのに、出力Voutはコンデンサのおかげで高い電圧(たとえば24V)に保たれているから。ダイオードから見ると「出口の方が電圧が高い」状態で、これは逆流方向です。

負荷(つないでいるLEDやモーター)には、この間、出力コンデンサ C に溜まっていた電気が供給されます。コンデンサが「電池の代わり」をしている瞬間です。

状態のまとめ
  • コイル L:電流が増加中(エネルギー充電中)
  • MOSFET Q:ON(電流を流している)
  • ダイオード D:OFF(電流ゼロ)
  • コンデンサ C:負荷に電気を供給中(放電中)

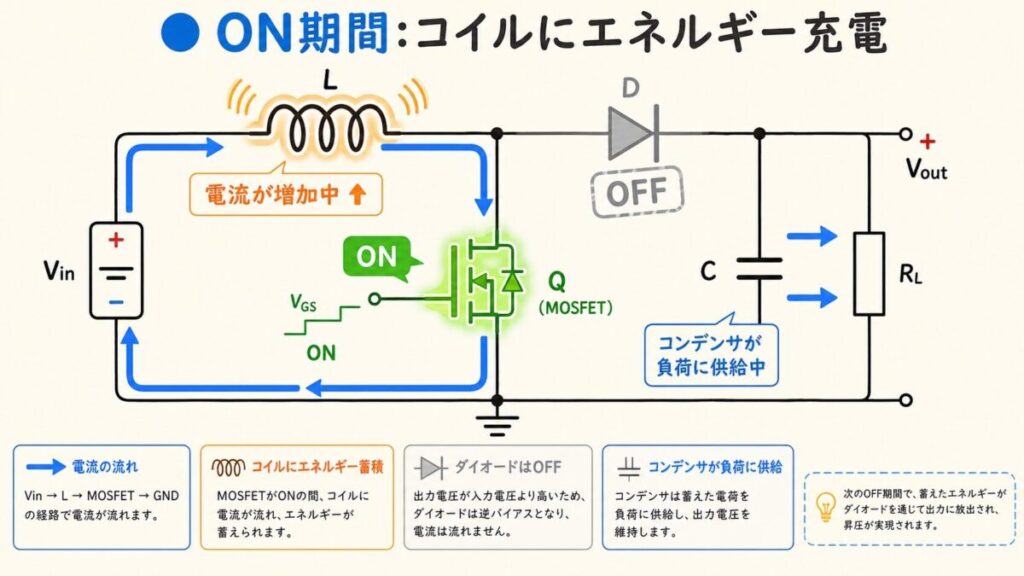

昇圧コンバータのON期間の図。MOSFETがONするとVin→L→MOSFET→GNDに電流が流れてコイルにエネルギーが蓄えられ、ダイオードはOFFで、コンデンサが負荷に電流を供給する
ON期間:コイルにエネルギーを蓄える

動作②:MOSFETをOFF|コイルが「自力で高電圧」を発生させる

ここからがこの記事のハイライトです。MOSFETを急にOFFにすると、何が起きるか?

コイルの「ガンコさ」が爆発する瞬間

MOSFETがOFFになった瞬間、コイルから地面への通り道が消えます。普通の感覚なら「電流が止まる」と思いますよね。でもコイルはガンコです。「今流れている電流を、絶対に止めたくない」と必死に抵抗します。

そこでコイルは何をするか?自分の両端に、必要な分だけ電圧を発生させるのです。「電流を流し続けるためなら、いくらでも電圧を作るぞ!」という勢いで。

ここが昇圧の核心

コイルは V = L × (di/dt) の式に従って、電流が急減速しようとすると逆向きに大きな電圧を発生させます。この電圧と入力電圧 Vin が「直列に足し算」されて、ノードAは Vin より高い電圧まで跳ね上がります。

ダイオードが順方向になり、コンデンサに充電

ノードAの電圧が出力電圧 Vout より高くなった瞬間、ダイオードDが順方向になって電流が流れ始めます。コイルに溜まっていた勢い(電流)が、ダイオードを通って出力コンデンサと負荷に流れ込みます。

OFF時の電流ルート

Vin → L → ダイオードD → 出力コンデンサC・負荷 → GND
入力電源 と コイルが発生させた電圧 が「直列に足し算」されて、Voutへ。

これが「入力より高い電圧が出る」正体です。入力電圧 Vin に、コイルが発生させた電圧が上乗せされるから、Vin より大きな Vout が作れるのです。

状態のまとめ
  • コイル L:電流が減少中(エネルギーを放出)
  • MOSFET Q:OFF(電流ゼロ)
  • ダイオード D:ON(順方向電流)
  • コンデンサ C:充電中(次のON期間に備える)

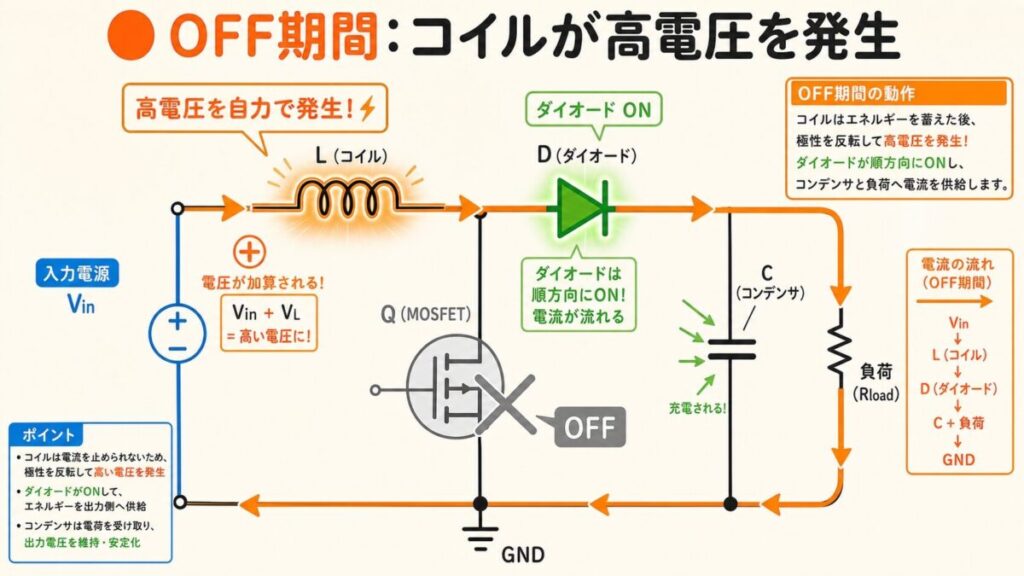

昇圧コンバータのOFF期間の図。MOSFETがOFFになるとコイルが電流を止めないよう高電圧を自力で発生し、Vin+VLの高い電圧でダイオードがONして、コンデンサと負荷へ電流を供給する
OFF期間:コイルの電圧が入力に加算される

2つの動作モードを比較する

MOSFETのON/OFFで何が切り替わるか、対比でまとめます。

ON期間

エネルギー充電フェーズ

  • コイル:電流アップ(勢いを溜める)
  • ダイオード:逆バイアスで遮断
  • 負荷:コンデンサから供給
  • 例えるなら:水車に水を流して回す
OFF期間

エネルギー放出フェーズ

  • コイル:電流ダウン(勢いを使い切る)
  • ダイオード:順方向で電流を通す
  • 負荷:入力+コイルから供給
  • 例えるなら:水車の慣性で高い場所まで水を上げる

この「ON → OFF → ON → OFF…」を、たとえば 1秒間に10万回(=100kHz)くらいの高速で繰り返しているのが、現代の昇圧コンバータです。人間の目には連続的に動いて見えますが、中身では超高速でスイッチがパチパチ動いているわけです。

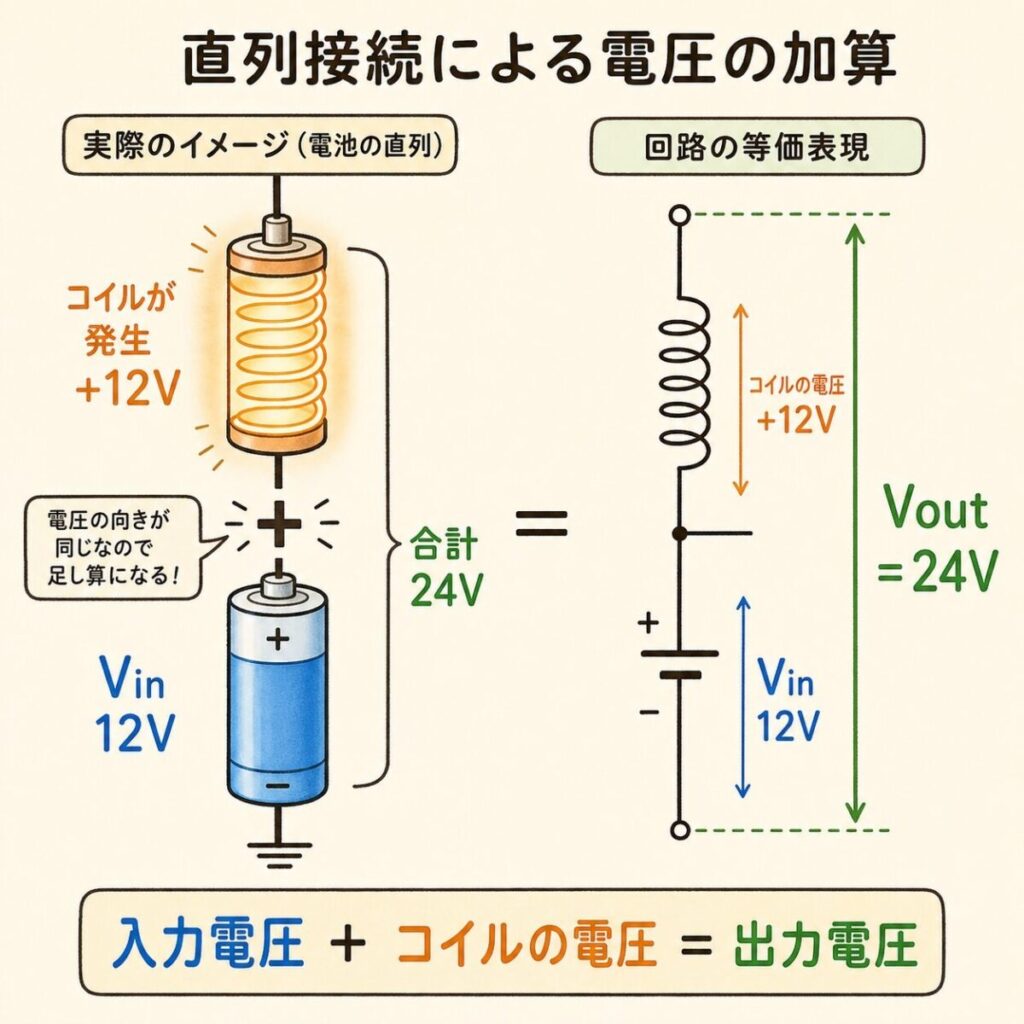

直列接続による電圧の加算の図。入力Vin=12Vにコイルが発生する+12Vが同じ向きで直列に足され、出力電圧Vout=24Vになる。入力電圧+コイルの電圧=出力電圧
入力電圧+コイルの電圧=出力電圧
昇降圧コンバータ(バックブースト)とは?出力電圧の式と極性が反転する理由
あわせて読みたい
昇降圧コンバータ(バックブースト)とは?出力電圧の式と極性が反転する理由

昇降圧コンバータで出力の極性が反転する理由

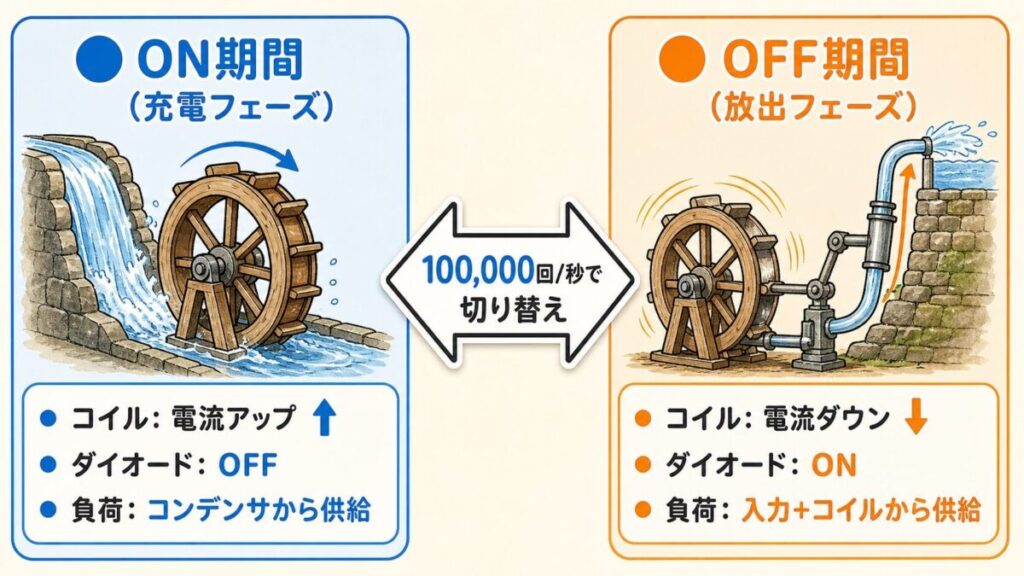

ON期間とOFF期間の切り替えを水車で示した図。ON期間はコイルの電流が増えダイオードOFFで負荷はコンデンサから供給、OFF期間はコイルの電流が減りダイオードONで負荷は入力とコイルから供給、これを1秒に100,000回切り替える
ON期間は充電、OFF期間は放出を高速で切り替える

出力電圧の式:Vout = Vin / (1 − D)

じゃあ実際に何ボルト出るのか?それを決める式がこれです。

昇圧コンバータの出力電圧
Vout =
Vin
1 − D
D = デューティ比(MOSFETがONになっている時間の割合、0〜1)

デューティ比 D とは?

デューティ比 D は「1サイクルの中で、MOSFETがONになっている時間の割合」です。

  • D = 0.5(50%):ONとOFFの時間が同じ
  • D = 0.8(80%):ONの時間が長く、OFFが短い
  • D = 0.2(20%):ONの時間が短く、OFFが長い

実際の数値で計算してみる

入力電圧 Vin = 12V の電源から、Vout = 24V を作りたい場合、デューティ比はいくつ?

計算してみよう

24 = 12 / (1 − D)
1 − D = 12 / 24 = 0.5
D = 0.5(=50%)

つまり、MOSFETを50%の時間ONにすれば、12Vを24Vに昇圧できます。

デューティ比 D Vin = 12V のときの Vout 昇圧比
0.2(20%) 15V 1.25倍
0.5(50%) 24V 2倍
0.75(75%) 48V 4倍
0.9(90%) 120V 10倍
ただし「いくらでも昇圧できる」わけではない

式の上では D を 1 に近づければ無限大の電圧が出る計算ですが、現実には部品の損失や寄生抵抗のせいで、実用的な昇圧比は5〜10倍くらいが限界です。それ以上欲しい場合は、トランスを使った「フライバック方式」など別のトポロジーを使います。

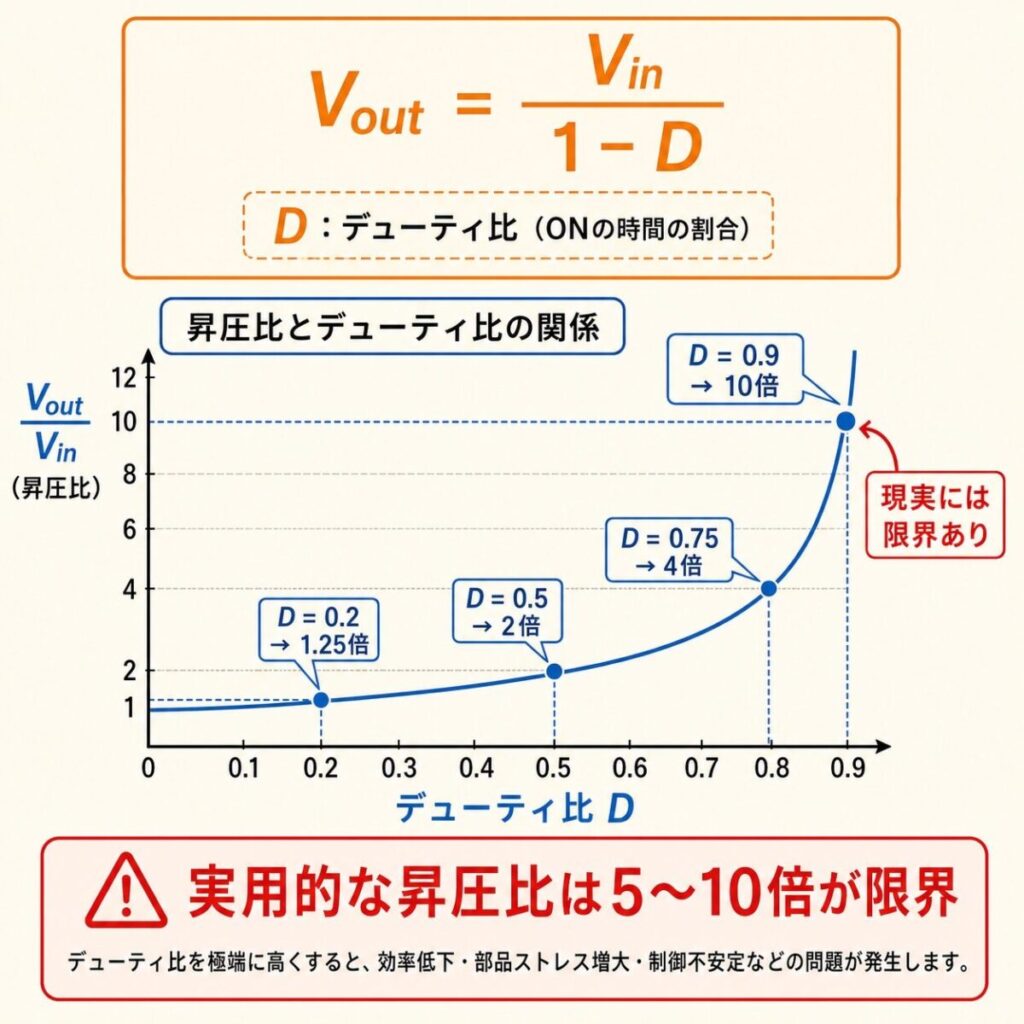

昇圧比とデューティ比のグラフ。Vout=Vin÷(1−D)で、D=0.2で1.25倍、0.5で2倍、0.75で4倍、0.9で10倍。実用は5〜10倍まで
Vout=Vin/(1−D):実用的な昇圧比は5〜10倍まで

「電圧が上がる代わりに、電流は減る」

「入力より高い電圧が出るって、エネルギー保存則を破ってない?」という疑問への答えです。結論:破っていません。

電力は入力=出力(理想的には)

理想的な昇圧コンバータ(損失ゼロ)では、入力電力と出力電力は等しくなります。

電力保存の式
Pin = Pout
Vin × Iin = Vout × Iout

これを変形すると、入力電流と出力電流の関係はこうなります。

Iout =
Vin
Vout
× Iin

具体例で見る

Vin = 12V、Iin = 2A の電源から、Vout = 24V を作るとき、出力電流はいくつ?

計算

入力電力 Pin = 12V × 2A = 24W
出力電力 Pout = 24V × Iout = 24W
→ Iout = 1A

電圧が2倍になった代わりに、電流は半分になりました。

これが「タダで電圧を上げる魔法」ではない理由です。電圧と電流はトレードオフの関係になっていて、電力(=エネルギー)は保存されています。

現場の声
実際の回路には抵抗成分(コイルの巻線抵抗、MOSFETのRds(on)、ダイオードの順電圧Vf など)があるため、効率は90〜95%程度になります。残りは熱として放熱されます。だから昇圧コンバータICには小さなヒートシンクが付いていたりするんですね。

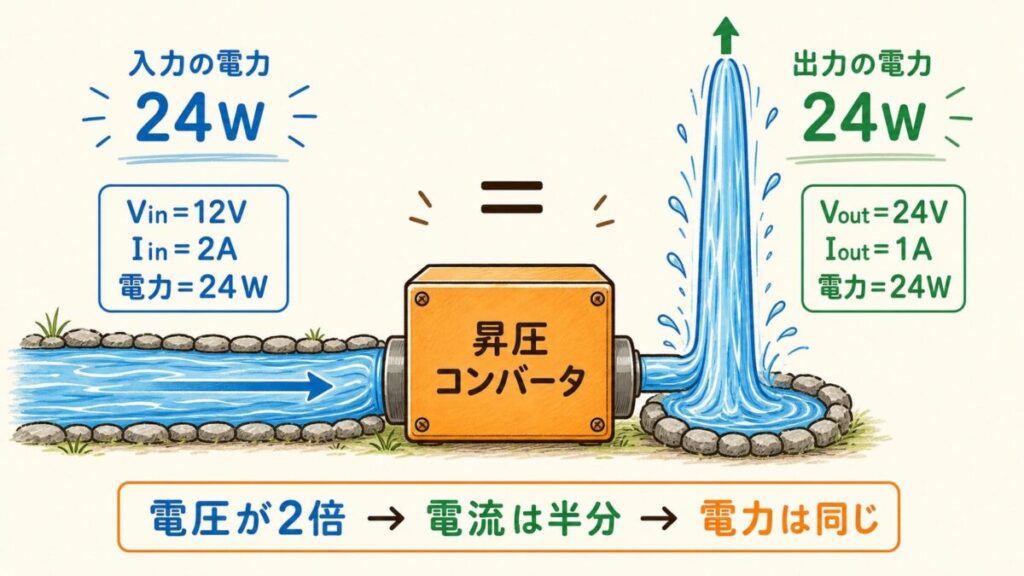

昇圧コンバータの電力の保存の図。入力Vin=12V・Iin=2Aで24W、出力Vout=24V・Iout=1Aで24W。電圧が2倍なら電流は半分で電力は同じ
電圧が2倍になれば電流は半分で電力は同じ

反対に、電圧を下げる降圧コンバータの設計(インダクタとコンデンサの決め方)は次の記事で。

降圧DC-DCコンバータの設計入門|インダクタとコンデンサの決め方を「蛇口と浴槽」で完全図解
あわせて読みたい
降圧DC-DCコンバータの設計入門|インダクタとコンデンサの決め方を「蛇口と浴槽」で完全図解

インダクタとコンデンサの決め方

身の回りで「昇圧コンバータ」が使われている場所

原理がわかったところで、「で、これって実際どこで使われてるの?」を見てみましょう。意外と身近にたくさんあります。

使用機器 入力 → 出力 なぜ昇圧が必要?
100均のLEDライト(乾電池1本) 1.5V → 3V 白色LEDの点灯には約3V必要だが、電池は1.5V
モバイルバッテリー 3.7V → 5V リチウムイオン電池3.7Vから、USB規格の5Vを作る
電気自動車(EV) 400V → 800V 急速充電や高効率モータ駆動のため高電圧化
太陽光発電のパワコン 数十V → 数百V パネルの出力電圧を、系統連系できる電圧まで上げる
PC・テレビの電源(PFC回路) AC100V → DC380V 力率改善(PFC)の心臓部は実は昇圧コンバータ
カメラのフラッシュ 3V → 300V以上 キセノン管を光らせる高電圧が必要(多くはトランスを使う方式)
豆知識
デスクトップPCの電源や大きめのACアダプタには、昇圧コンバータが入っていることが多いです。特にPFC回路(力率改善)の主役は、まさにこの昇圧コンバータなんです。
関連記事:PFC回路と昇圧の関係
なぜ力率改善(PFC)回路が必要なのか?|「電気を無駄遣い」状態を正す法的義務 →
直流チョッパ回路|降圧・昇圧・昇降圧の3パターンを完全攻略 →

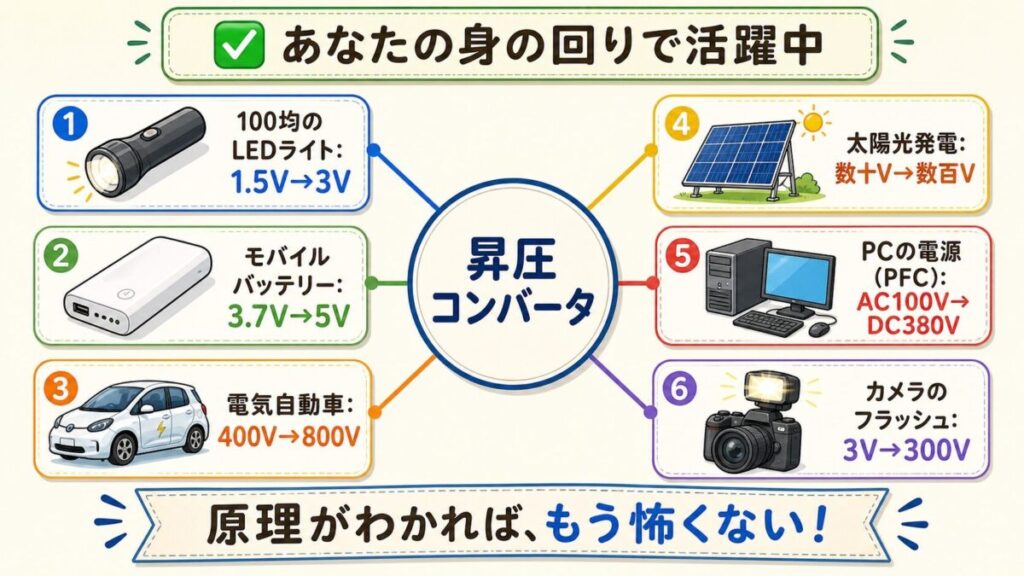

昇圧コンバータが使われる身近な例の図。100均のLEDライト1.5V→3V、モバイルバッテリー3.7V→5V、電気自動車400V→800V、太陽光発電、PCの電源のPFC(AC100V→DC380V)、カメラのフラッシュ3V→300V
昇圧コンバータが活躍する身近な6つの例

全トポロジー詳細記事ナビゲーション

各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。

非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編の順がおすすめです。
この記事の理解を深める本と道具
おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

おすすめの本

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

次に読むなら、この1本

昇圧コンバータのスイッチには、多くの場合 MOSFET が使われます。仕組みと損失は次の記事で。

MOSFETとは?仕組みと使い方、BJTとの違いをやさしく図解|損失の計算ツール付き
次のステップ
MOSFETとは?仕組みと使い方、BJTとの違いをやさしく図解|損失の計算ツール付き

仕組みと使い方、BJTとの違い。損失の計算ツールつき

続きを読む →

まとめ:昇圧の正体は「コイルのガンコさ」と「高速スイッチング」

今日のおさらい
  1. 昇圧コンバータは「コイル+MOSFET+ダイオード+コンデンサ」の4部品でできている
  2. MOSFETがON:コイルに電流の「勢い」を溜める
  3. MOSFETがOFF:コイルが自力で高電圧を発生させ、入力電圧と足し算されて出力される
  4. 出力電圧は Vout = Vin / (1−D) で決まる(Dはデューティ比)
  5. 電圧が上がる代わりに電流は減るので、エネルギー保存則は破っていない
  6. 身の回りのPC・スマホ・EV・LED照明など、ありとあらゆる機器で活躍している

設計レビューで「ここは昇圧コンバータです」と聞いても、もう怖くないはずです。「ああ、コイルに勢いを溜めて、それを解放して入力電圧と足し算してるんだな」とイメージできれば、もう中身は理解できたも同然です。

テーマ別に、もっと深く学ぶ

気になるところから読んでも大丈夫です。どの記事も、はじめて学ぶ人向けにやさしく書いています。

つまずきやすい「違い」を一気に解決
電源ICとは?スマホや家電を動かす「電気の交通整理係」をやさしく解説
違いがわかる
電源ICとは?スマホや家電を動かす「電気の交通整理係」をやさしく解説

LDOとスイッチングの使い分け。損失の計算と組み合わせ方

違いを確かめる →
ハーフブリッジとフルブリッジの違い|プッシュプルを含む絶縁型電源の選び方
違いがわかる
ハーフブリッジとフルブリッジの違い|プッシュプルを含む絶縁型電源の選び方

ハーフブリッジとフルブリッジの違い|プッシュプルを含む絶縁型電源の選び方

違いを確かめる →
フォワード方式とは?フライバックとの違いを徹底解説
違いがわかる
フォワード方式とは?フライバックとの違いを徹底解説

フォワード方式とフライバックの違い

違いを確かめる →
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する
違いがわかる
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する

IGBTとMOSFETの違いと使い分け

違いを確かめる →
計算力アップ・資格対策
Q. 昇圧器と昇圧コンバータの違いは?

A. 「昇圧器」は、海外の家電を使うときなどに交流の電圧を上げる変圧器を指すことが多いです。昇圧コンバータは、直流の電圧をスイッチとコイルで上げる回路です。

Q. 昇圧回路で電流はどう流れますか?

A. スイッチがONの間は 入力→コイル→スイッチ→GND と流れてコイルにエネルギーがたまり、OFFになると 入力→コイル→ダイオード→出力 と流れて、入力にコイルの電圧が上乗せされます。

Q. 昇圧すると電流は増えますか?

A. 増えません。電力はほぼ同じなので、電圧が2倍なら出力電流は入力の約半分になります(損失のぶんさらに少し減ります)。

S
シラス
電験三種・QC検定1級 / メーカーでパワエレ設計・品質保証 実務10年

メーカーで電気設計と品質保証に携わってきた経験をもとに執筆しています。むずかしい専門用語をできるだけ使わず、はじめて学ぶ人がつまずかないように、図とたとえで説明することを大切にしています。
