スマホの充電器(ACアダプタ)を分解した動画を見たら、中にトランスが入っていた。「あれ?トランスって交流の電圧を変える部品じゃなかった?スイッチング電源なのに、なんで普通のトランスが入っているの?」と気になっていませんか?
調べてみると「フライバック方式」という単語に行き当たる。「絶縁型の代表トポロジー」「ACアダプタの定番」と書いてある。でも、回路図を見るとトランスの巻線に黒い点(・)がついていたり、出力側のダイオードの向きが普通と違ったり、頭がパンクしそう…。
こんな悩みはありませんか?
「絶縁型」と「非絶縁型」の違いがいまいち分からない
トランスとコイルって何が違うの?という根本疑問
巻数比 N で電圧を変えられる原理が腑に落ちない
なぜACアダプタや充電器にフライバックがよく使われるのか説明できない
○ この記事でわかること
フライバック方式が「絶縁型電源の王道」と呼ばれる理由
フライバックトランスは「ただのトランス」ではない(コイル+絶縁の合わせ技)
巻数比Nで電圧を自由に変えられる仕組み
出力電圧の計算式 Vout = Vin × D/(1−D) × N の意味
なぜACアダプタやUSB充電器で大量採用されているのか
結論|まず30秒でわかる答え
フライバック方式は、スイッチが ON の間にトランス(結合インダクタ)のコアにエネルギーをため、OFF になった瞬間に二次側へ放出する絶縁型のスイッチング電源 です。一次と二次が磁気だけでつながるので感電を防げ、巻数比で100V級から5V のような大きな電圧差も作れます。部品が少なく安価なので、数十W 程度までの AC アダプタや充電器でよく使われます。
結論:フライバックは「絶縁したバックブースト」だと思えばいい
先に結論から言います。フライバックコンバータは、ものすごく乱暴に言うと「バックブーストコンバータのコイルを、トランスに置き換えただけ」 です。
たった一言でいうと
バックブーストでは「1個のコイル」がエネルギーを溜めて出力に渡していました。 フライバックでは、その役割を「2つの巻線がある1つの磁性体 」(=フライバックトランス)が担います。一次巻線で溜めて、二次巻線から取り出すという、「磁気を介したバトンタッチ」 が起きるのです。
この「磁気を介したバトンタッチ」のおかげで、一次側と二次側は銅線がつながっていない(=電気的に絶縁) 状態になります。電気は流れないけど、磁気だけが伝わる。これがフライバックの最大の魅力です。
そしてもう一つ。巻数比を変えるだけで、出力電圧を自由に決められる のも強みです。一次100ターン・二次10ターンなら、電圧比はざっくり1/10。ACの100Vを直接整流したDC141Vから、USB機器の5Vを作るような「大電圧差」も、フライバックなら一発で実現できます。

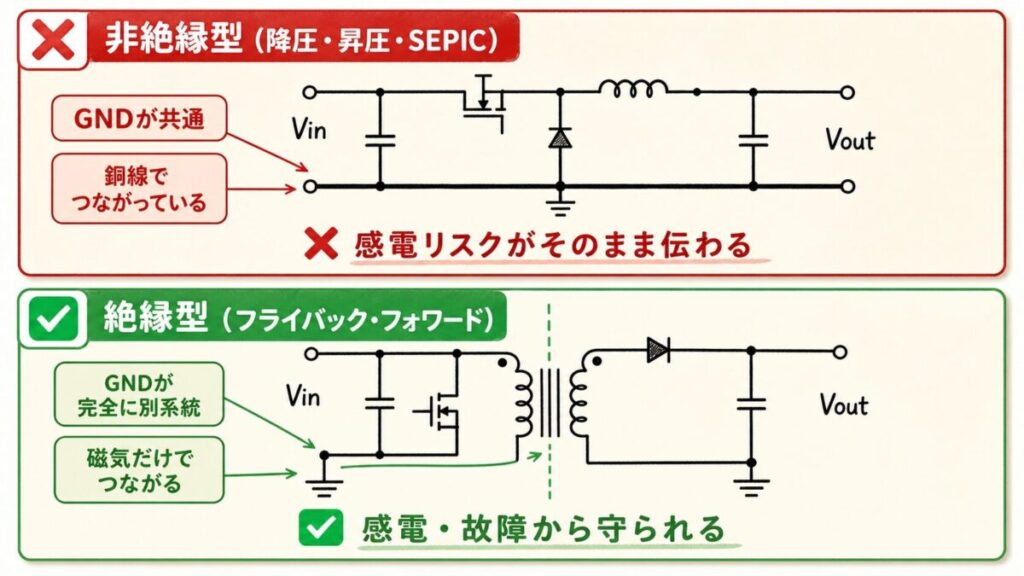

前提:「絶縁型」と「非絶縁型」って何が違うの?
フライバックを語る前に、「絶縁型電源」という言葉を整理しておきます。これまで紹介してきた降圧・昇圧・昇降圧・SEPICは、すべて「非絶縁型」 でした。
「銅線でつながっているか」が決定的な違い
非絶縁型
入力と出力が銅線でつながっている
GNDが共通
シンプル・低コスト
感電リスクがそのまま伝わる
例:降圧、昇圧、SEPIC
絶縁型
入力と出力が磁気だけでつながる
GNDが完全に別系統
感電 ・故障から守られる
コストUP・部品多め
例:フライバック、フォワード、LLC
なぜ絶縁が必要なのか?2つの大きな理由
絶縁が必要な場面
感電防止(安全規格) :AC100Vや200Vのような「人が触ったら死ぬ電圧」を扱う場面では、二次側を使う人間が触る場所と完全に分離する必要があります。法律やUL/CE規格で絶縁が要求されます。
大電圧差の橋渡し :AC100Vを整流してDC141V、そこからUSB機器の5Vを作るような「100倍くらい違う電圧」を作るには、巻数比で一気に下げられるトランスが圧倒的に効率的です。
あなたが今日使ったスマホの充電器、ノートPCのACアダプタ、テレビの電源…すべてAC100Vをコンセントから取って、内部で絶縁してから低電圧DCに変換 しています。その心臓部にフライバック方式(または近縁のトポロジー)が使われていることが多いのです。
絶縁型は磁気だけでつながり感電から守る
フライバックトランスは「トランス」じゃない?
ここからが重要なポイントです。フライバックコンバータに使われる「トランス」は、実は厳密には普通のトランスではありません 。学校で習う「変圧器(電柱の上にあるアレ)」とは動作原理が違うのです。

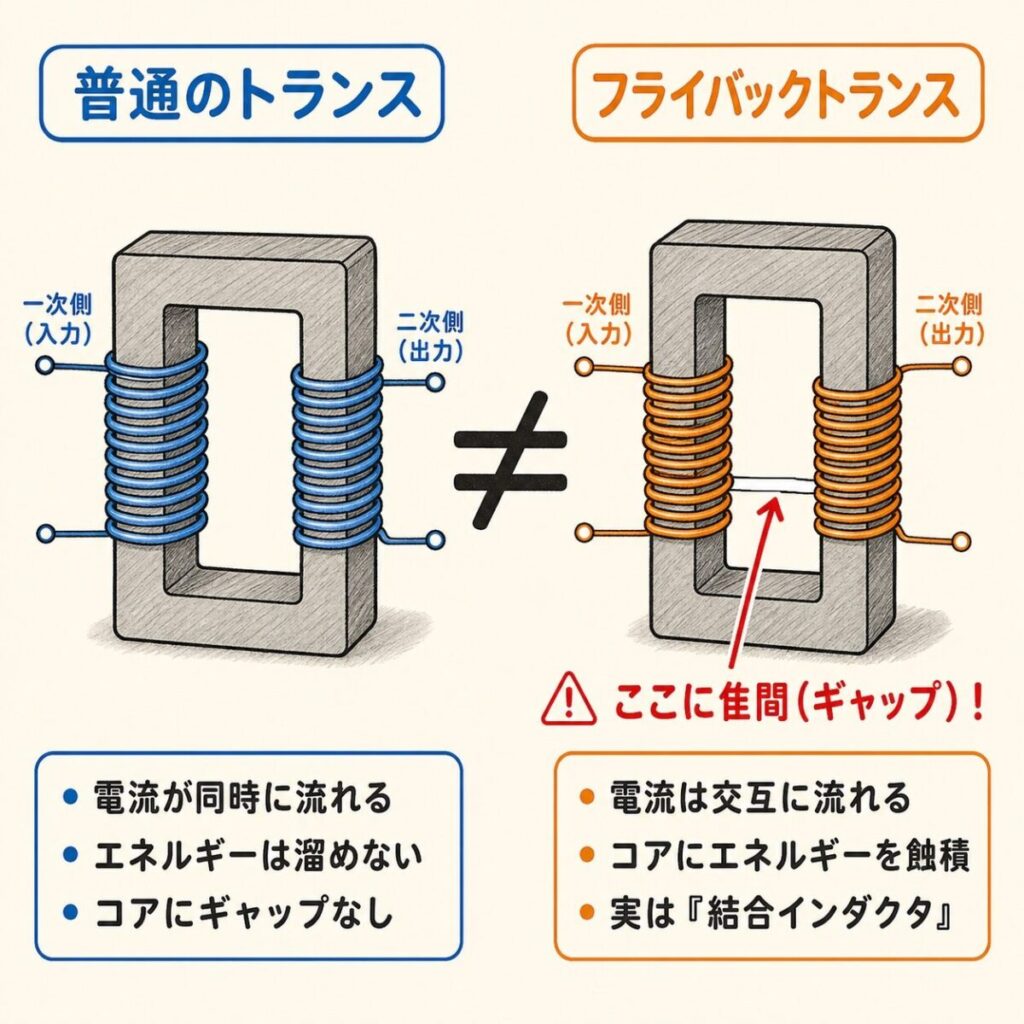

普通のトランス vs フライバックトランス
項目
普通のトランス
フライバックトランス
動作
入力と出力に同時に 電流が流れる
入力と出力は交互に 電流が流れる
エネルギーの蓄積
基本的に蓄積しない(瞬間的に伝達)
一度コアに蓄積してから放出
コアの構造
隙間のない磁性体
ギャップ(空気層)あり
役割
変圧(電圧の比例変換)
結合インダクタ (コイル+絶縁)
フライバックトランスは「絶縁されたコイル」
一番大事なポイント
フライバックトランスの本当の正体は、「巻線が2つに分かれているコイル」です。 動作も「コイルに電気を溜める → コイルから取り出す」というバックブーストとそっくりで、ただ巻線が分かれているおかげで一次と二次が絶縁されている、というだけ。専門書では「フライバックトランス」ではなく「結合インダクタ(Coupled Inductor)」と書くこともある のは、そのためです。
現場の声
フライバックトランスを設計するとき、コアに「ギャップ(隙間)」を意図的に作るのが大事です。隙間がないと、コアが磁気的にすぐ飽和してしまって電源が動かなくなります。「エネルギーを溜めるための隙間」とイメージしてください。普通のトランス(電柱のアレ)と一番違うのはココです。
フライバックトランスはギャップにエネルギーを蓄える

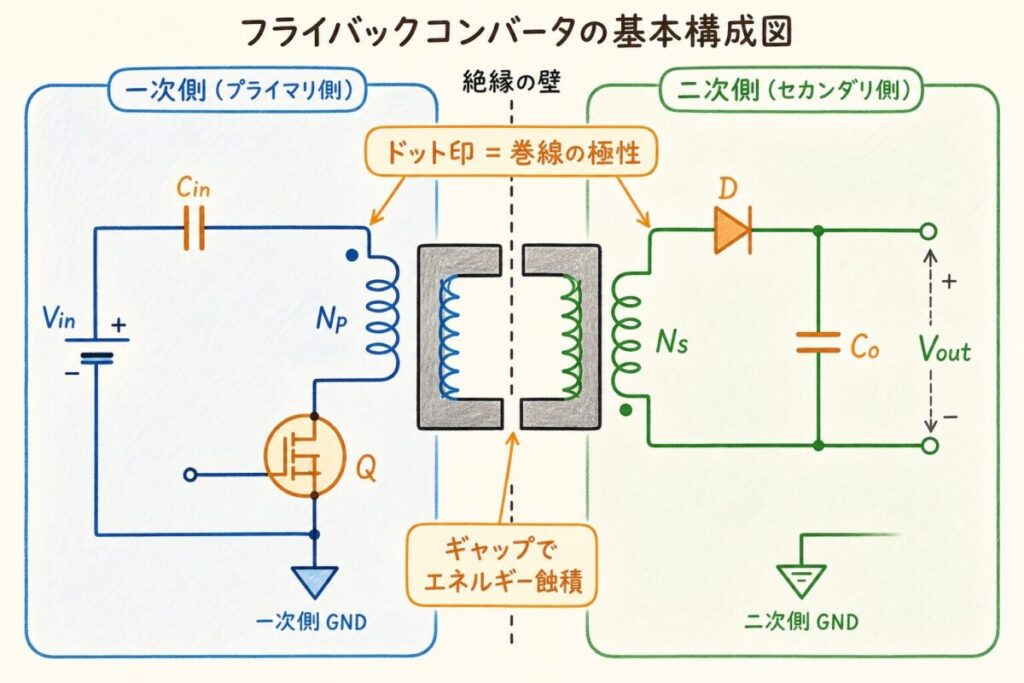

フライバックコンバータの回路構成
部品はシンプルに6つです。バックブーストにトランス(=結合インダクタ)が加わったような構造です。
部品
配置
役割
Np(一次巻線)
入力 → MOSFET
電気エネルギーを磁気エネルギーに変換して溜める
Q(MOSFET)
Np → 一次GND
一次側の電流をON/OFFする
Ns(二次巻線)
二次側に配置
磁気エネルギーを電気エネルギーに戻す
D(ダイオード)
Ns → Vout
出力側へ一方通行に流す
Co(出力コンデンサ)
Vout と 二次GND の間
出力電圧を平滑化
Cin(入力コンデンサ)
Vin と 一次GND の間
入力電圧の安定化
「ドット印」と巻線の向きの謎
フライバックの回路図を見ると、トランスの巻線に「・」(ドット) マークが必ず付いています。これは何かというと、「巻線の向き(極性)」 を表す印です。
ドット印の読み方
ドットがある側の端子は「同位相」(同じタイミングで電圧が上がる/下がる)
フライバックでは、一次のドット側と二次のドット側が逆向きに配置 されている
これにより、一次に電流が流れているときは二次のダイオードが遮断され、一次が切れた瞬間に二次側にエネルギーが渡される
この「ドット印の向き」こそが、フライバックの名前の由来「fly back(飛んで戻る)」を生み出す秘密です。一次の電流が消えた瞬間、磁気エネルギーが二次側に「飛んで戻る」ように現れるんですね。
フライバックコンバータの基本構成

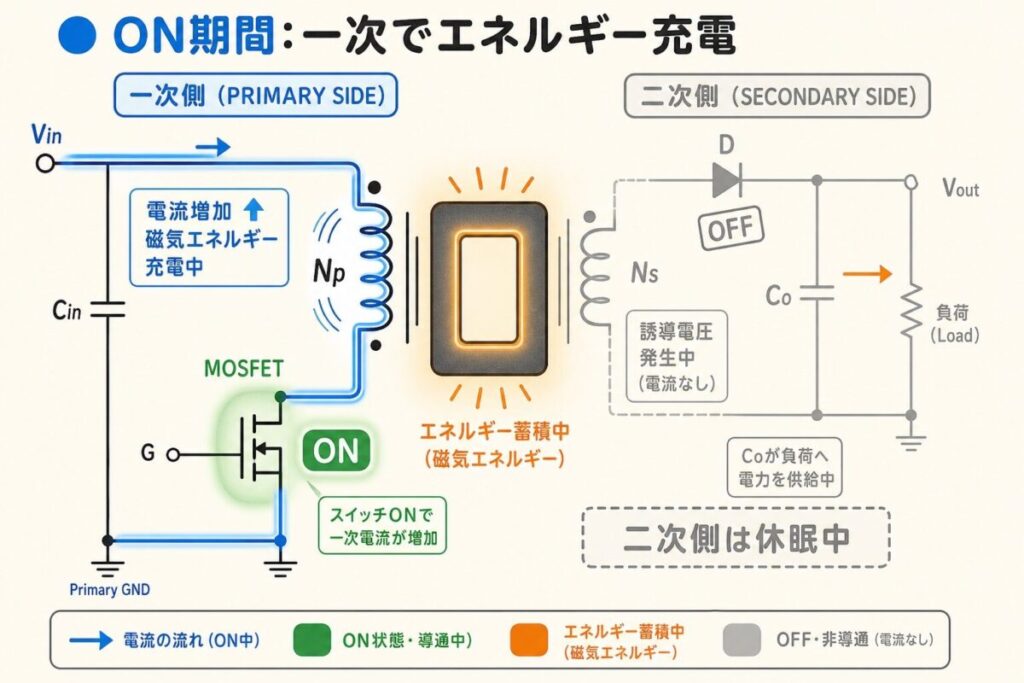

動作①:MOSFETをON|一次巻線にエネルギーを溜める
MOSFETがONになるところから動作を追いかけます。
一次側の電流の流れ
ON時の一次側ルート
Vin → Np(一次巻線)→ MOSFET(ON)→ 一次GND
Np の両端には Vin がそのままかかる
Np に Vin がかかると、電流が時間とともに増えていきます。これは普通のコイルと同じ。磁気エネルギーがトランスのコア(磁性体)に溜まっていく 状態です。
二次側はどうなっている?
ここがフライバックの面白いところ。一次に電流が流れて磁気エネルギーが溜まっている間、二次側のダイオード D は逆バイアスで完全に遮断 されています。
なぜなら、ドット印の向きが一次と二次で逆になっているため、Np に電圧がかかると Ns には「ダイオードを逆向きにバイアスする方向」の電圧が誘起されるからです。二次側には電流が一切流れません 。
ON期間の重要ポイント
この瞬間、入力と出力は電気的にも、磁気の伝達としても、完全に分離 されています。一次側ではエネルギーを「溜める」ことだけが行われていて、二次側の負荷は出力コンデンサ Co に溜まった電気だけ で動いています。
ON状態のまとめ
一次巻線 Np:電流増加(磁気エネルギーをコアに蓄積中)
MOSFET Q:ON
二次巻線 Ns:電圧は誘起されているが電流ゼロ
ダイオード D:OFF(逆バイアス)
出力コンデンサ Co:負荷に放電中(電池の代わり)
ON期間:一次側でエネルギーを充電

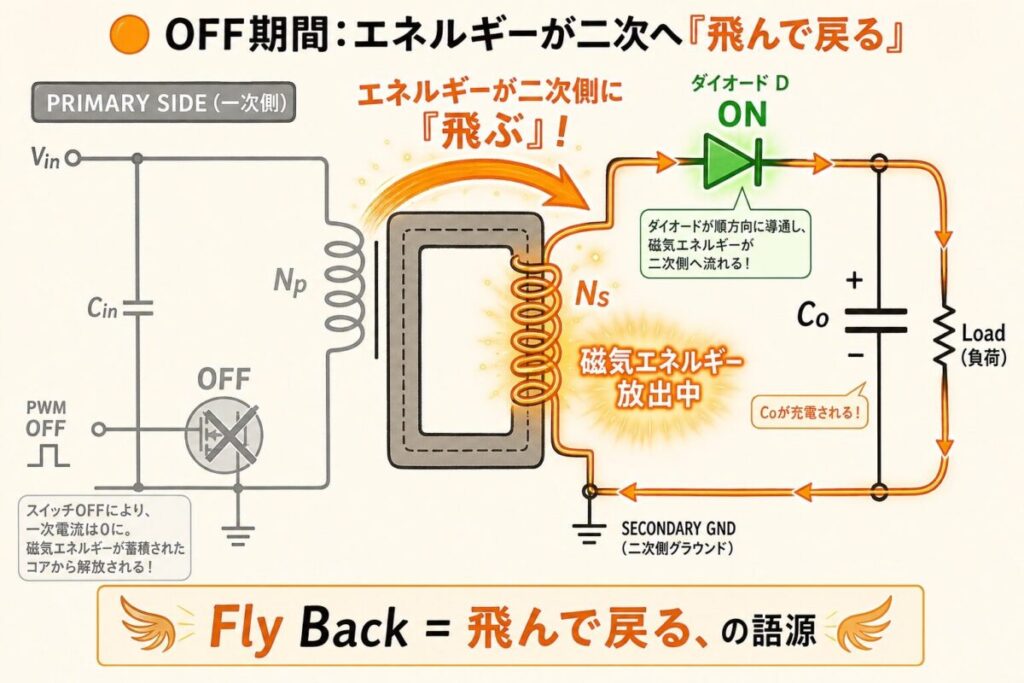

動作②:MOSFETをOFF|エネルギーが「磁気で飛んで」二次側へ
ここからが「フライバック(飛んで戻る)」の名前の由来になる動作です。
一次側で起きること
MOSFETがOFFになると、一次巻線 Np に流れていた電流が突然遮断されます。コイルは「電流を流し続けたい」性質を持っているので、両端の電圧を急上昇させて電流を流そうとします。
でも一次側には電流の通り道がもうありません(MOSFETが切れているから)。するとそのエネルギーは磁気の形でコアに残ったまま です。このエネルギーは行き場を失って…どうなるか?
二次側で起きること:「飛んで戻る」エネルギー
一次の電流が消えると、トランスのコアに溜まった磁気エネルギーは二次巻線 Ns に電圧を誘起させて、そこから電流として取り出される 道を選びます。
ON期間中、Ns に誘起されていた電圧の向きは「ダイオードを逆バイアス」する向きでした。でもMOSFETがOFFになった瞬間、磁束の変化方向が逆になるので、Ns に誘起される電圧の向きも逆転 します。すると、今度はダイオード D が順方向 になり、二次側に電流が流れ始めます。
OFF時の二次側ルート
Ns → ダイオードD(順方向) → 出力コンデンサCo・負荷 → 二次GND → Ns
一次に溜めた磁気エネルギーが、Ns 経由で二次側の電気エネルギーに変換される
ここが「フライバック」の名前の由来
スイッチを切った瞬間に、磁気エネルギーが「fly back(飛んで戻る) 」ようにして二次側に現れる現象。一次側で溜めて、二次側に放出。これがフライバックの本質的な動作です。
OFF状態のまとめ
一次巻線 Np:電流ゼロ(一次は完全に切り離されている)
MOSFET Q:OFF
二次巻線 Ns:電流が流れて、磁気エネルギーを放出
ダイオード D:ON(順方向)
出力コンデンサ Co:充電中(次のON期間に備える)
あわせて読みたい
LLC共振コンバータとは?高効率電源の主流を解説
高効率電源の主流、LLC共振コンバータ
OFF期間:エネルギーが二次側へ飛んで戻る

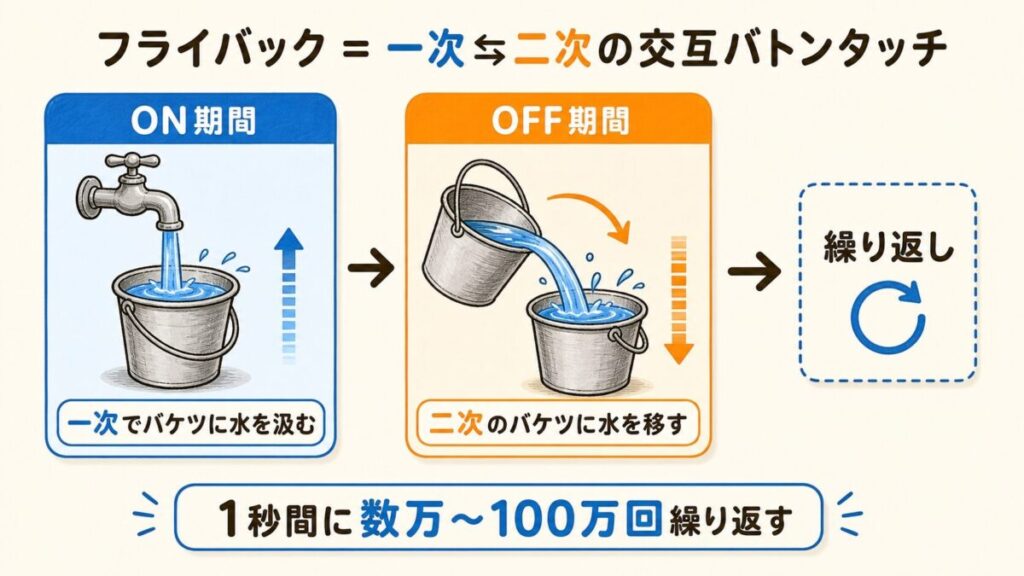

ON/OFFの2つの期間を整理する
2つの状態を並べると、フライバックの「バトンタッチ動作」がきれいに見えてきます。
ON期間
一次でエネルギー充電
一次:電流が流れて磁気を溜める
二次:完全に休眠状態
負荷:Coから供給
例えるなら:バケツに水を汲む
OFF期間
二次へエネルギー転送
一次:完全に切り離されている
二次:磁気エネルギーを放出
負荷:Nsから直接供給&Co充電
例えるなら:バケツから別容器へ移す
「一次でバケツに水を汲む(ON)」→「二次のバケツに水を移す(OFF)」を、1秒間に数万回〜100万回 繰り返しているのが、フライバックコンバータです。SEPICのように「一次と二次が同時に動く」のではなく、交互に動く のが特徴です。
ポイント
「一次と二次が同時にエネルギーを伝達する」のは普通のトランス(フォワード方式など)。 「一次と二次が交互に動く」のがフライバック。 この違いがコアの設計(ギャップの有無)と密接に関係しています。
フライバックは一次と二次の交互バトンタッチ

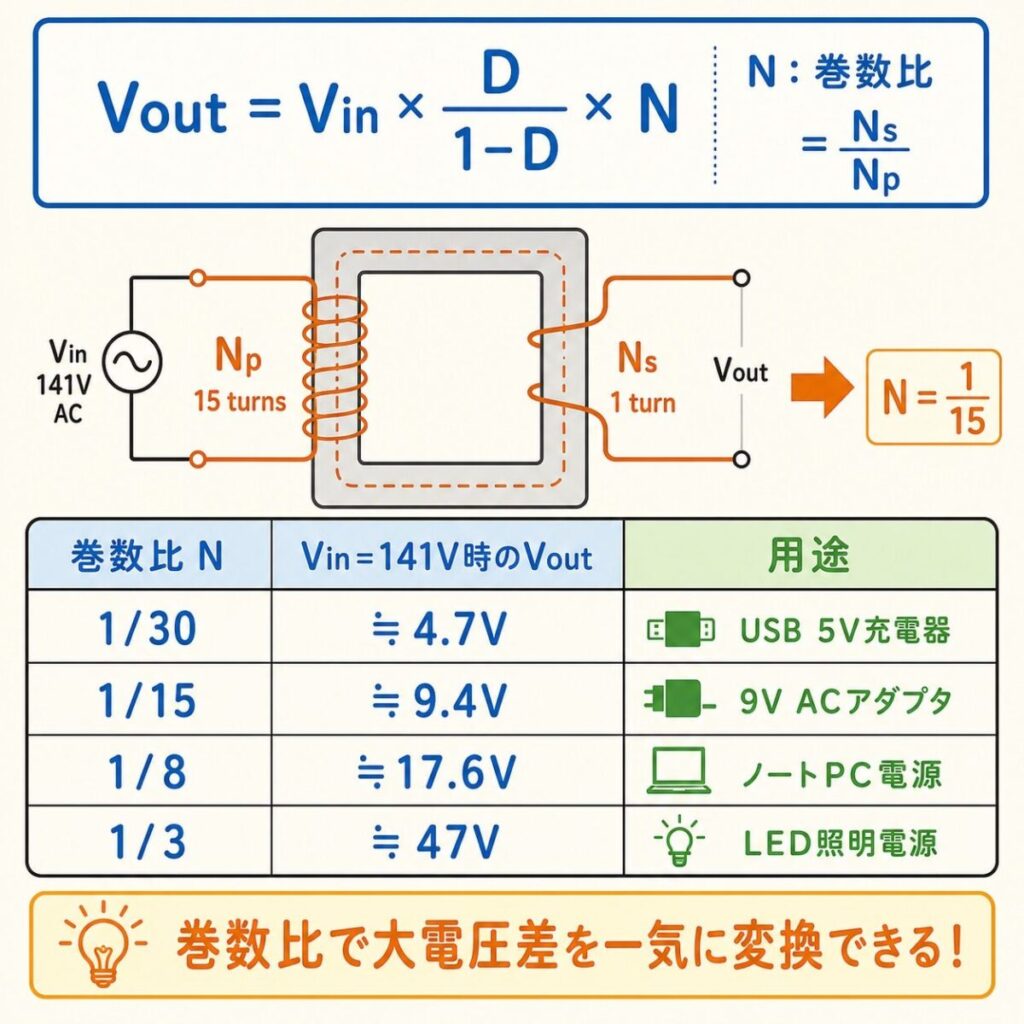

出力電圧の式:Vout = Vin × D/(1−D) × N
フライバックの出力電圧は、SEPICの式に「巻数比 N」がかけ算された形になります。
フライバックの出力電圧
N = 二次巻線数 ÷ 一次巻線数(巻数比)
なぜ巻数比 N が掛かるのか?
これは普通のトランスと同じ原理です。コアに発生する磁束は一次と二次で共通なので、巻数比に応じて電圧が比例変換 されます。
巻数比の基本式
Vs / Vp = Ns / Np = N
一次に Vp の電圧があれば、二次には Vp × N の電圧が誘起される
具体例:AC100V → DC5V のUSB充電器
スマホの充電器を設計してみましょう。AC100Vをダイオードブリッジで整流すると、ピークでDC141Vくらいになります。これを Vin として、Vout = 5V を作るには?
設計してみよう
例えば D = 0.4、N = 1/15(一次15巻、二次1巻)とすると:
Vout = 141 × (0.4 / 0.6) × (1/15)
Vout = 141 × 0.667 × 0.0667
Vout ≒ 6.3V (実際にはダイオードのVf分を引いて5V台に着地)
巻数比 N
D=0.5 のときの Vout(Vin=141V)
用途例
1/30
≒4.7V
USB 5V充電器
1/15
≒9.4V
9V ACアダプタ
1/8
≒17.6V
ノートPC用19V電源(に近い)
1/3
≒47V
48V LED照明用電源
設計のコツ
フライバックは「巻数比 N」と「デューティ比 D」の2つの自由度があるので、設計者は両方をうまく組み合わせて出力電圧を決めます。普通は D を 0.4〜0.5 あたりに収まるよう N を選ぶのがセオリー。D が極端に偏ると効率が落ちたり、コアが飽和しやすくなったりするからです。
巻数比で大きな電圧差を一気に変換できる
MOSFET にかかる電圧を計算する|反射電圧とサージ
フライバックの MOSFET を選ぶときにいちばん大事なのが、OFF の間にドレインにかかる電圧です。OFF の間、二次側の電圧が巻数比で一次側に「映って」見えます。これを反射電圧 と呼び、MOSFET には入力電圧にこれが足された電圧がかかります。
反射電圧 :Vor=(Vout+Vf)÷N(N=二次巻数÷一次巻数)
MOSFET の電圧 :Vds ≒ Vin+Vor+(漏れインダクタンスによるサージ)
上の USB 充電器の例(Vin=141V、N=1/15、Vout=5V、ダイオードの Vf を0.5V とする)で計算します。
手順1 反射電圧:Vor=(5+0.5)÷(1/15)=5.5×15=82.5V
手順2 サージを除いた電圧:Vds≒141+82.5=223.5V
手順3 ここに漏れインダクタンスによるサージが乗るので、スナバ回路で抑えたうえで、耐圧に余裕のある MOSFET を選ぶ
海外の AC240V などにも対応する電源では、整流後の入力電圧がもっと高くなるので、MOSFET の耐圧も高いものが必要になります。巻数比 N を小さく(一次を多く)するほど反射電圧は大きくなるので、N は「出力電圧」と「MOSFET の耐圧」のかね合いで決めます。
出力電圧の式が使えるのは「電流連続モード」のとき
この記事の Vout=Vin×D/(1−D)×N は、OFF の間にトランスのエネルギーが0まで出し切られない電流連続モード(CCM) で成り立つ式です。負荷が軽いなどで、OFF の途中でエネルギーを出し切る電流不連続モード(DCM) では、出力電圧は D と N だけでは決まらず、負荷の大きさでも変わります。実際の電源は、出力電圧を見ながら制御 IC が D を調整して一定に保ちます。
電流連続モード(CCM) 電流不連続モード(DCM)
OFF の間のエネルギー 出し切らないうちに次の ON 出し切って、電流が0の時間がある
出力電圧の式 Vout=Vin×D/(1−D)×N で決まる 負荷によって変わる(制御で一定にする)
ピーク電流 小さめ 大きめ
つまり MOSFET には「入力電圧+反射電圧+サージ」がかかる。反射電圧は (Vout+Vf)÷N。Vout=Vin×D/(1−D)×N は電流連続モードの式。
あわせて読みたい
フォワード方式とは?フライバックとの違いを徹底解説
同じ絶縁型でも、ON の間に二次側へ電力を送るフォワード方式との違いを比べています。

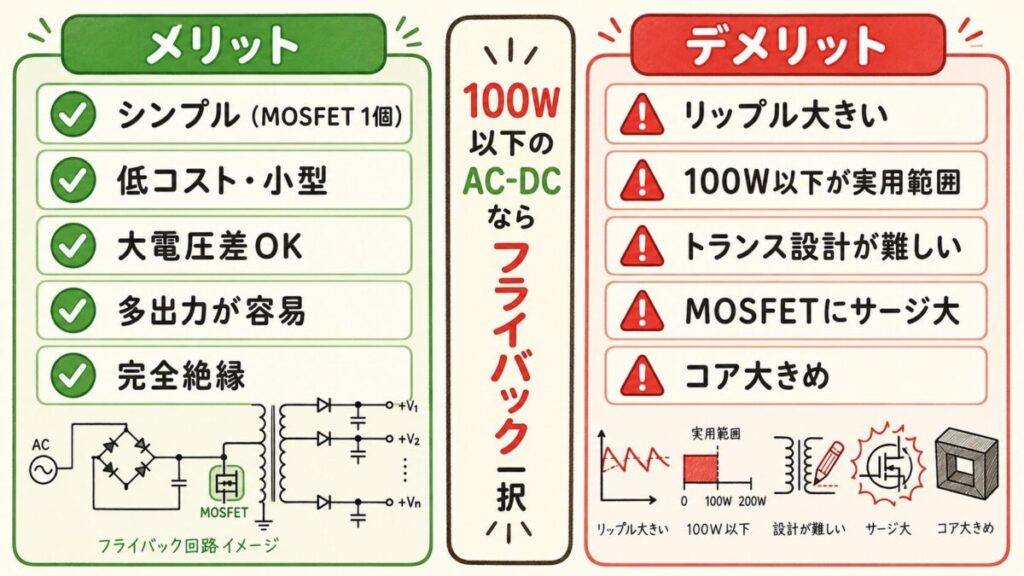

フライバックのメリット・デメリット
「絶縁型の王道」と呼ばれる理由を、長所・短所の両面から整理します。
○
メリット
シンプルな構成(MOSFET 1個でOK)
低コスト・小型化しやすい
巻数比で大電圧差に強い(100V→5Vなど)
出力多巻線化が簡単(5Vと12Vを同時に出す)
1次・2次が完全絶縁(感電防止)
制御ICが豊富で設計しやすい
デメリット
出力リップルが大きい(=ノイズが多い)
大電力には不向き(実用的には〜100W)
トランスの設計が難しい(ギャップ調整必須)
MOSFETに大きなサージ電圧がかかる(スナバ必須)
磁束利用効率が低い(コアが大きくなる)
フライバックの「サージ」はなぜ大きい?
フライバックを設計するときに必ず議論になるのが、MOSFETにかかるサージ電圧 の問題です。OFFになった瞬間、トランスの漏れインダクタンス(理想的でない部分)に溜まったエネルギーが、MOSFETのドレインに高電圧として現れます。これを放置するとMOSFETが破壊されるので、スナバ回路 が必須になります。
100W以下のAC-DCならフライバック一択

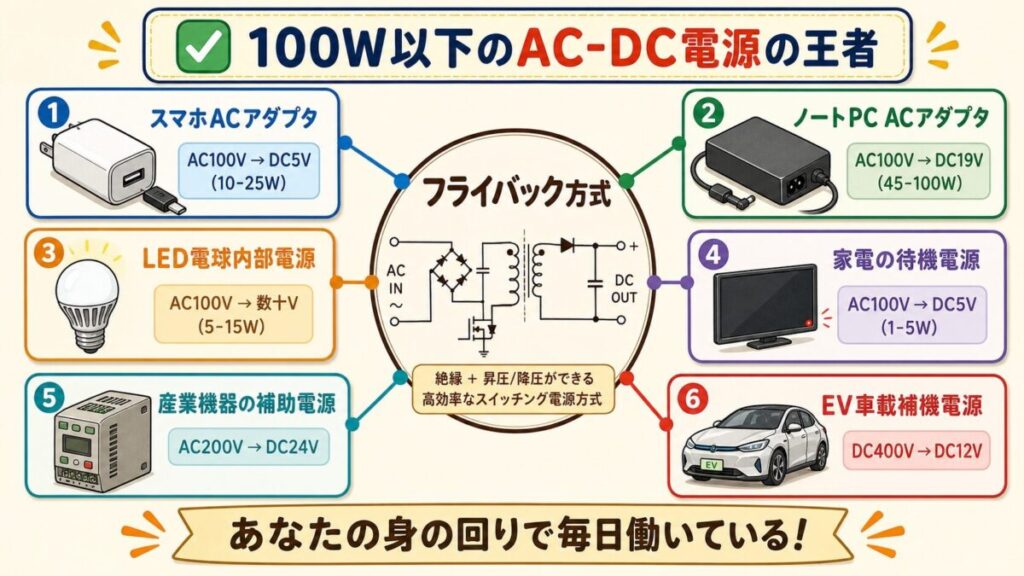

フライバックが活躍する実用例
フライバックは、あなたの身の回りにあふれています。気づいていないだけで、毎日使っているはずです。
使用機器
入力 → 出力
なぜフライバック?
スマホのACアダプタ
AC100V → DC5V (10〜25W)
小型・絶縁・低コストの3拍子揃う
ノートPCのACアダプタ
AC100V → DC19V (45〜100W)
100W程度まではフライバックで十分
家電の待機電源
AC100V → DC5V (1〜5W)
テレビ・エアコンの常時通電部
LED電球内部の電源
AC100V → 数十V (5〜15W)
球部に収まる小型化が決め手
産業機器の補助電源
AC200V → DC24V (10〜50W)
PLC・センサ用の絶縁電源
EVの高電圧系から取る小さな補助電源
DC400V → DC12V
高電圧系と12V系の絶縁が必須
「100W以下のAC-DC電源」と言えばフライバック
この分野ではフライバックが多く使われています。理由はシンプル・低コスト・絶縁・小型 の4拍子。100Wを超えると効率の問題でフォワードやLLC共振に道を譲りますが、それ以下では今でも王者です。
100W以下のAC-DC電源の王者フライバック
全トポロジー詳細記事ナビゲーション
各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。
非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編 の順がおすすめです。
全トポロジー詳細記事ナビゲーション
各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。
非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編 の順がおすすめです。
この記事の理解を深める本と道具
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
よくある質問
Q. フライバック方式とは?
A. ONの間にトランスのコアへエネルギーをため、OFFで二次側へ放出する絶縁型のスイッチング電源です。ACアダプタでよく使われます。
Q. フライバックの出力電圧の式は?
A. 電流連続モードでは Vout=Vin×D/(1−D)×N です。D はデューティ比、N は二次巻数÷一次巻数です。
Q. フライバックとフォワードの違いは?
A. フライバックはOFFの間に二次側へエネルギーを送り、フォワードはONの間に送ります。大きな電力ではフォワードなどが使われます。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
まとめ:フライバックは「絶縁したバックブースト」
今日のおさらい
フライバックは「絶縁型」電源の代表で、一次と二次を磁気で結ぶ
「フライバックトランス」は実は『2巻線あるコイル(=結合インダクタ)』
普通のトランスと違い、コアにギャップを作ってエネルギーを蓄積する
ON期間:一次にエネルギーを溜める(二次は休眠)
OFF期間:磁気エネルギーが「飛んで」二次側に出てくる
出力電圧:Vout = Vin × D/(1−D) × N (巻数比 N で自由に変えられる)
低コスト・小型・絶縁の3拍子で、AC-DC電源100W以下では王者
身近なACアダプタ・USB充電器・LED電源の中身はほぼフライバック
これで、あなたが毎日使っているスマホ充電器の中身が「だいたいわかる」状態になりました。次は、フライバックよりも大電力に向いている兄弟トポロジー「フォワード方式」を学ぶと、絶縁型電源の世界がぐっと広がります。
