こんな経験はありませんか?
設計レビューで先輩が「これフォワードで行こう」と言ったが、フライバックとの違いがよくわからない
データシートに「Forward Converter」と書いてあるが、回路図を見ても何が違うのか判別できない
「リセット巻線が必要」と言われたが、なぜ必要なのか説明できない
絶縁型電源を選ぶとき、フォワードとフライバックのどちらを選べばいいのか毎回迷う
○ この記事でわかること
フォワード方式の動作原理を「水道のバルブ」で直感的に理解できる
フライバック方式との「決定的な違い」が一目でわかる
なぜリセット巻線が必要なのか、その理由を物理から説明できる
フォワードとフライバックの使い分け基準(電力レンジ・効率・コスト)を判断できる
客先の設計レビューで「今回はフォワード方式で行きます」と説明したら、客先から「なぜフライバックではなくフォワードなんですか?」と聞かれて言葉に詰まった経験はありませんか。
この記事は、そんなあなたのために書きました。結論を先に言います。フォワード方式は「スイッチONの瞬間に、エネルギーを直接2次側へ流す方式」 です。フライバックが「いったんコイルにエネルギーを溜めてから放出する」のとは、根本的に動作が違います。
この違いを「水道のバルブ」のたとえで完全に理解できるよう、図解で解説していきます。
この記事の立ち位置(先に整理します)
トポロジー関連の記事は当ブログに複数ありますが、それぞれ役割が違います。あなたの目的に合うページへ最短でたどり着けるよう、先に交通整理をしておきますね。
フォワード方式とは?まず結論から
フォワード方式:ONの瞬間に2次側へ送る

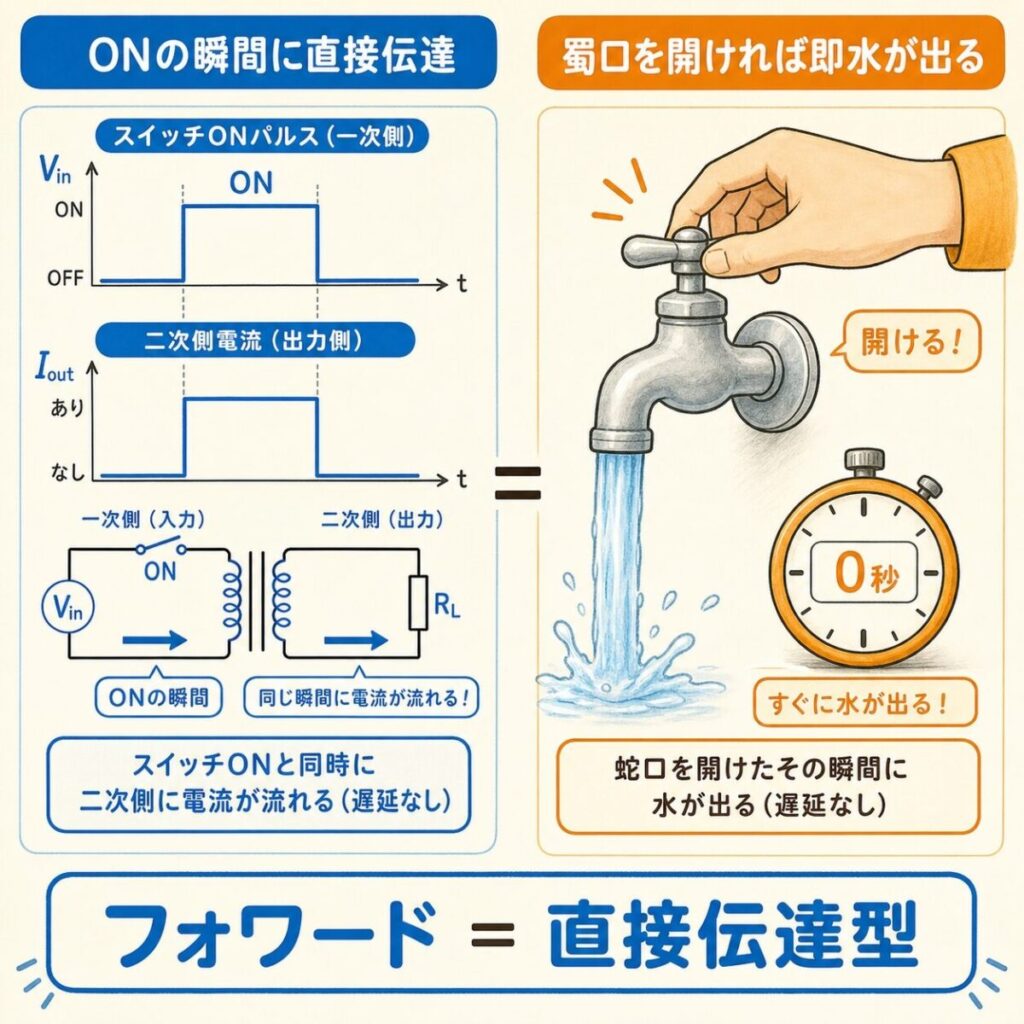

フォワード方式(Forward Converter)とは、スイッチがONの瞬間に、トランスを通してエネルギーを「直接」2次側へ伝える絶縁型DC-DCコンバータ のことです。
フォワード方式の核心
スイッチON → トランス1次側に電流 → 同時に 2次側に電流 → 負荷へ供給
ポイントは「同時に」という部分です。1次側に電流が流れているその瞬間に、2次側にも電流が流れる 。この「forward(前方へ)」エネルギーを送るという動作から、フォワード方式と名付けられています。
対するフライバック方式は、スイッチONの間はトランス(厳密にはインダクタ)にエネルギーを溜めるだけで、2次側には電流を流しません。スイッチOFFになった瞬間に、溜めたエネルギーを2次側へ「跳ね返す(fly back)」のです。
この「動作タイミングの違い」が、両方式のすべての違いを生み出しています。
「水道のバルブ」でフォワードを完全理解する
フォワード方式の動作は、水道の蛇口(バルブ) で完全に理解できます。蛇口をひねった瞬間に水が出て、閉じた瞬間に水が止まる。これがフォワード方式です。

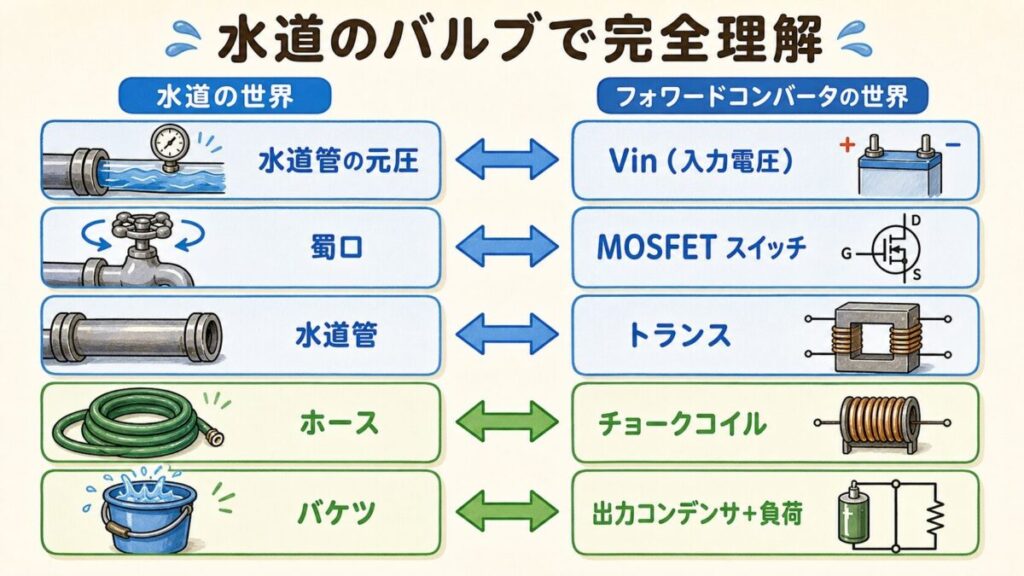

水道のバルブ ↔ フォワード方式の対応表
水道のバルブ
フォワード方式
水道管の元圧
入力電圧 Vin
蛇口(バルブ)
スイッチング素子(MOSFET)
水道管
トランス
蛇口の先のホース
2次側のチョークコイル
バケツ
出力コンデンサ + 負荷
蛇口をひねっている時間(スイッチON時間)が長いほど、バケツに溜まる水の量(出力電圧)が増える。これがフォワード方式の電圧制御の本質です。デューティ比(ONの時間の割合)で出力電圧をコントロール します。
ポイント
フォワードは「蛇口を開けば水が出る」シンプルな構造。エネルギーをトランスに溜め込まない分、大電力でも扱いやすく、効率が高くなりやすいのです。
フォワード方式の回路構成と動作シーケンス

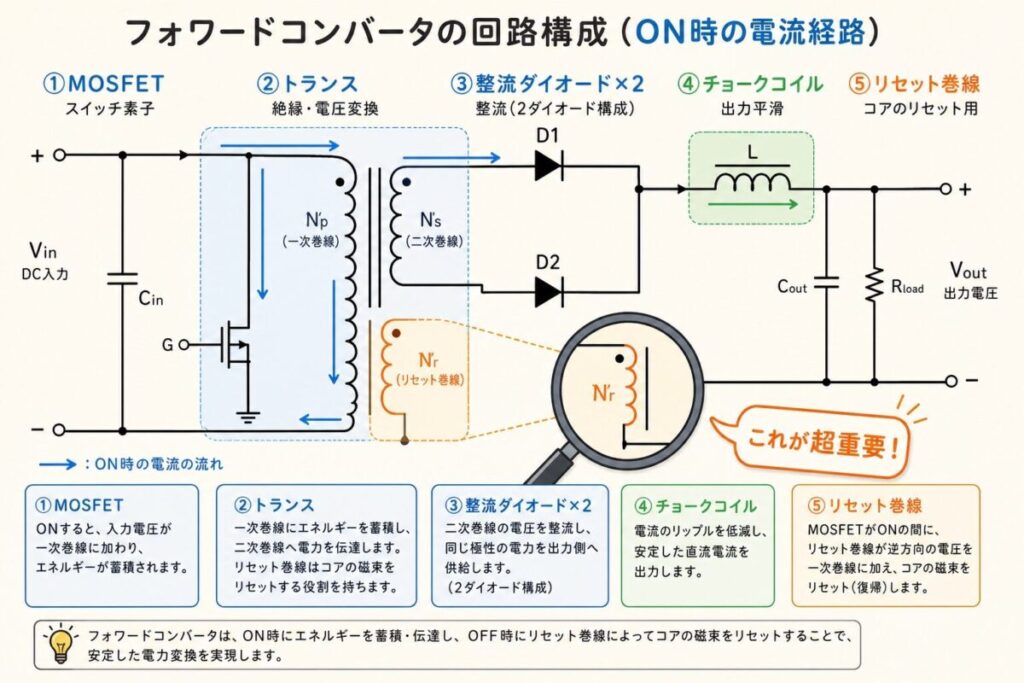

フォワード方式の基本構成は、以下の5つの要素から成り立っています。
フォワード方式の主要構成部品
①
スイッチング素子(MOSFET) :1次側のON/OFFを制御する蛇口の役割
②
トランス(高周波変圧器) :1次と2次を電気的に絶縁しつつ、エネルギーを伝達
③
整流ダイオード(2個) :2次側で交流→直流へ整流する。フォワード用とフリーホイール用の2本セット
④
出力チョークコイル :電流を平滑にする(ここがフライバックとの決定的な違い)
⑤
リセット巻線 :トランスを「磁気的にリセット」するための追加巻線(次のブロックで詳しく解説)

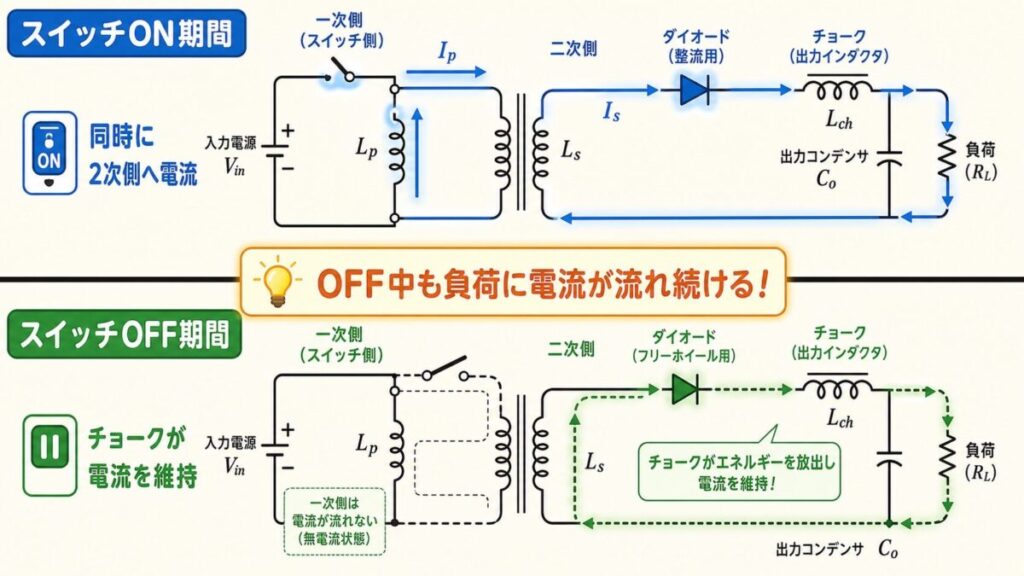

動作シーケンス:ONとOFFで何が起きているか
スイッチON期間
1次巻線に電流が流れる
同時に 2次巻線にも誘導電流
整流ダイオードがON、出力チョークに電流が流れる
負荷へ電力を直接供給
⏸
スイッチOFF期間
1次側の電流は遮断
2次側のチョークコイルに溜まったエネルギーが放出
フリーホイールダイオードを経由して負荷へ供給
リセット巻線がトランスを磁気的にリセット
ここがポイント
スイッチOFF期間中も、チョークコイルとフリーホイールダイオードのおかげで、負荷には常に電流が流れ続けます 。これが「連続電流モード」と呼ばれる動作で、出力リプルが小さい理由です。
なぜリセット巻線が必要なのか?磁気飽和の罠
フォワード方式の設計で、初心者が一番つまずくのが「リセット巻線」 の存在です。「なぜ余計な巻線が必要なの?」と感じる方が多いはずです。
結論から言うと、リセット巻線がないとトランスが磁気飽和してしまい、最終的にMOSFETが焼損する からです。

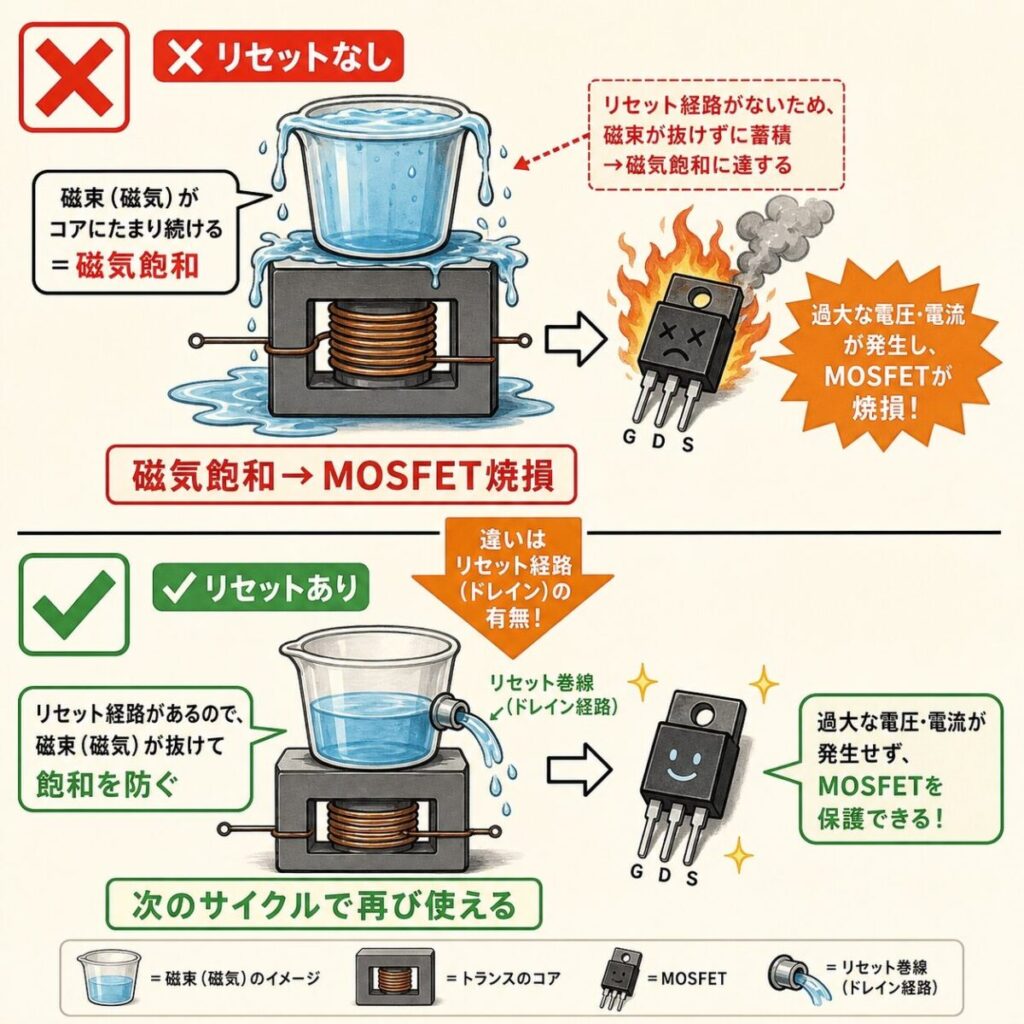

磁気飽和とは?コップで例えるとこうなる
トランスのコアは、磁束を蓄える「コップ」のようなものです。スイッチONのたびに、コップに少しずつ水(磁束)が注がれていきます。
×
リセット巻線なし
スイッチONのたびに磁束が一方向に増え続ける → コップから水が溢れる(=磁気飽和)→ トランスがただの導線に → 大電流がMOSFETに流れて焼損
○
リセット巻線あり
スイッチOFFの間に、リセット巻線が磁束を元に戻す → コップの水を空にする → 次のONサイクルで再びゼロから磁束を溜められる → 安全に動作
注意
リセット巻線の制約から、フォワード方式のデューティ比は最大50%以下 に制限されます。ON時間と同じ長さのOFF時間(リセット時間)が必要だからです。これが設計上の重要なポイントです。
現場の声
「フォワードでデューティ60%設計しちゃって試作で煙が出た」というのは電源設計者あるあるです。最大デューティ50%の制約は、教科書には書いてあっても実機で痛い目を見て初めて身に染みる知識です。
フライバック方式との決定的な違い

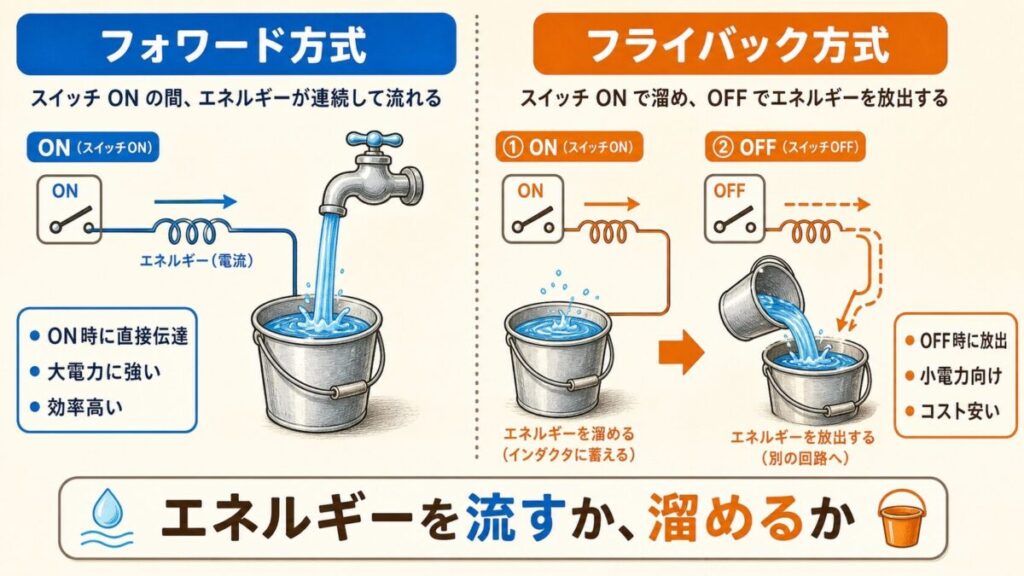

フォワードとフライバックの違いを一言で表すなら、「エネルギーを溜めるか、流すか」 です。
フォワード(水道のバルブ)
ONの瞬間に直接エネルギーを送る
トランスは「単なる変圧器」
連続的に電流を流せる
大電力に強い
フライバック(バケツリレー)
ON中はトランスに溜める
OFF時に放出する
トランスは「エネルギー貯蔵庫」
小電力・低コストに強い
詳細比較表
比較項目
フォワード方式
フライバック方式
エネルギー伝達
ON時に直接伝達
OFF時に放出
トランスの役割
変圧(純粋なトランス)
エネルギー貯蔵
2次側チョーク
必要(あり)
不要(なし)
整流ダイオード
2個必要
1個でOK
リセット巻線
必要
不要
最大デューティ
50%以下
制約なし(通常50%以下で運用)
出力リプル
小さい(チョークで平滑)
大きい
効率
高い(85〜92%)
やや低い(75〜85%)
部品コスト
高い
安い
得意な電力レンジ
100W〜500W
〜100W
あわせて読みたい
ハーフブリッジとフルブリッジの違い|プッシュプルを含む絶縁型電源の選び方
ハーフブリッジとフルブリッジの違い|プッシュプルを含む絶縁型電源の選び方

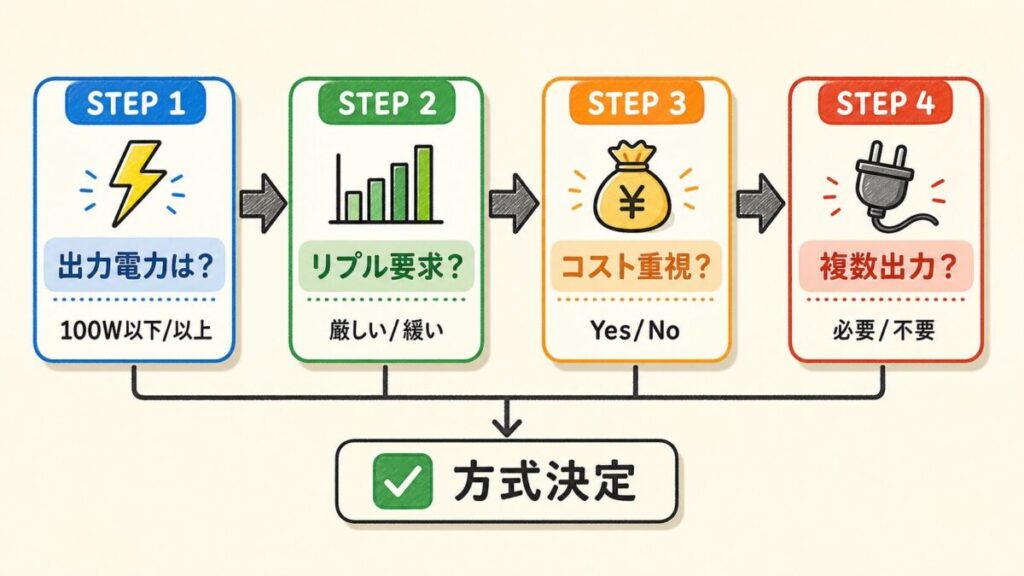

フォワードとフライバック、どちらを選ぶ?判定フロー
設計の現場で「どっちを使えばいいの?」と迷ったとき、以下の判定フローで決められます。
STEP 1
出力電力は何W?
100W以下 → フライバック候補
100W〜500W → フォワード候補
500W以上 → ハーフブリッジ/フルブリッジ検討
STEP 2
出力リプルの要求は厳しい?
厳しい(オーディオ・計測機器など)→ フォワード
緩い(充電器・ACアダプタ)→ フライバック
STEP 3
コスト要求は厳しい?
厳しい(民生品・量産品)→ フライバック
効率優先(産業機器)→ フォワード
STEP 4
複数出力(マルチ出力)が必要?
Yes → フライバック(巻線追加で簡単)
No、または1〜2出力 → フォワードでもOK
用途別の典型例
用途
採用方式
理由
スマホ充電器(〜30W)
フライバック
低コスト・小型優先
ノートPC用ACアダプタ(〜90W)
フライバック
コスト重視
産業機器の制御電源(200W)
フォワード
効率・信頼性優先
サーバー電源(300W〜500W)
フォワード
大電力・低リプル要求
通信機器の補助電源(50W)
フライバック
複数出力が必要
現場の声
「迷ったらまずは出力電力で判断」が現場の鉄則です。100W が境界線。それ以下ならフライバック、それ以上ならフォワードを第一候補にして、そこから効率・コスト・出力数の要件で微調整するのが実務的なアプローチです。
フォワード方式のバリエーション
フォワード方式には、リセット巻線の課題を解決するための派生形がいくつかあります。データシートや回路図で見かける用語なので、名前だけでも押さえておきましょう。
主な3つのバリエーション
①シングルフォワード
最も基本的なフォワード方式。MOSFET 1個 + リセット巻線で構成。100W〜200Wの中電力 で広く使われる定番構成です。
②2石フォワード(ダブルスイッチ)
MOSFETを2個使い、リセット巻線が不要になる構成。200W〜500Wの大電力 で多用されます。MOSFETの耐圧が入力電圧と同じで済むため、信頼性が高いのが特長です。
③アクティブクランプフォワード
リセット巻線の代わりに「アクティブクランプ回路」を使う高効率版。ソフトスイッチングが可能になり、効率92%以上 を達成できます。高効率を求められる通信機器電源で採用されます。
ポイント
初心者のうちは「シングルフォワードと2石フォワードの2種類がある」と覚えるだけで十分です。アクティブクランプは効率改善版だと理解しておけばOK。
フォワード方式のメリット・デメリットまとめ
○
メリット
効率が高い(85〜92%)
出力リプルが小さい
大電力(〜500W)に対応可能
連続電流モードで安定動作
2次側のフィルタリングが容易
×
デメリット
部品点数が多い(チョーク・整流2個・リセット巻線)
コストが高い
デューティ50%以下の制約
複数出力には不向き
小電力用途ではオーバースペック
設計時の注意点
フォワード設計でよくある失敗は、①デューティ50%超過、②リセット巻線の巻数比ミス、③出力チョークの飽和電流不足 の3つです。データシートの「リセット巻線比」と「最大デューティ」は必ず確認してください。
よくある質問(FAQ)
Q1. なぜフォワードのデューティ比は50%以下に制限されるのですか?
A. スイッチONでコアに溜めた磁束を、OFF期間にリセット巻線で必ずゼロへ戻す必要があるためです。ON時間と同じだけのリセット時間が要るので、ON時間は1周期の半分(50%)が上限になります。これを超えると磁束が戻りきらず、磁気飽和を起こしてMOSFETが焼損します。
Q2. 2石フォワードはなぜリセット巻線が不要なのですか?
A. 2石(ダブルスイッチ)構成では、スイッチOFF時にコアに溜まった磁束エネルギーが2本のダイオードを通して入力電源へ自動的に戻る経路ができるためです。専用のリセット巻線がなくてもコアがリセットされ、しかもMOSFETの耐圧が入力電圧と同じで済むので、200W〜500Wの大電力で好まれます。
Q3. フォワードに出力チョークコイルが必要で、フライバックには不要なのはなぜですか?
A. フォワードはON期間に2次側へ直接電流を流すため、その電流を平滑にして連続的に保つチョークコイルが要ります。一方フライバックは、トランス自体がエネルギー貯蔵を兼ねており、OFF時にパルス状で放出する構造のため、別途チョークを置く必要がありません。この「チョークの有無」が両方式の見分け方の決め手にもなります。
全トポロジー詳細記事ナビゲーション
各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。
非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編 の順がおすすめです。
この記事の理解を深める本と道具
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
まとめ:フォワード方式は「ONの瞬間に流す」がすべて
最後に、この記事のポイントを整理します。
この記事の要点
フォワード方式はスイッチONの瞬間に2次側へ直接エネルギーを送る 方式
水道のバルブのように「開けば流れる」シンプルな動作原理
フライバックとの違いは「エネルギーを溜めるか、流すか」
磁気飽和を防ぐためリセット巻線が必須 (デューティ50%以下の制約)
得意な電力レンジは100W〜500W 、効率重視の用途に向く
小電力・低コスト用途ならフライバック、中電力・高効率用途ならフォワード
次に客先で「なぜフォワードを採用したのか」と聞かれたら、こう答えてください。「出力電力が200W級で、出力リプルの要求が厳しいため、効率と低リプルを両立できるフォワード方式を選定しました 」と。これで設計の意図が伝わります。
