前回の昇降圧(バックブースト)コンバータを勉強して「なるほど、出力電圧の極性が反転するんだな」と理解した。でも待って、車載のドラレコやUSB充電器って、入力電圧(バッテリー12V)から普通に+5Vが出てきますよね?極性反転してない…これってどういうこと?
調べてみると「SEPIC」という言葉に行き当たる。「昇降圧で極性反転しないトポロジー」らしい。でも、回路図を見るとコイルが2個あって、間に変な位置にコンデンサが入っていて、頭が混乱…。「SEPICって結局何?バックブーストと何が違うの?」と頭を抱えていませんか?
こんな悩みはありませんか?
- SEPICとバックブーストの違いがわからない
- コイルが2個あるけど、なぜ2個必要なのか説明できない
- 真ん中の結合コンデンサ(Cs)の役割が謎
- 「単端1次インダクタンス」って何の略?読み方すら分からない
○ この記事でわかること
- SEPICが「極性を反転させない」仕組み(結合コンデンサが主役)
- 2つのコイル L1・L2 の役割分担
- 出力電圧の計算式 Vout = Vin × D/(1−D) の意味
- バックブースト・SEPIC・Cuk・4スイッチ昇降圧の使い分け
- 車載電源やリチウム電池駆動機器でSEPICが選ばれる理由
結論:結合コンデンサ(Cs)が「橋渡し役」になって極性をそろえる
先に結論から言います。SEPIC(セピック)コンバータが「極性を反転させずに昇降圧できる」のは、2つのコイルの間に置かれた「結合コンデンサ Cs」が、エネルギーの橋渡しをしてくれるからです。
たった一言でいうと
バックブーストは「コイル1個」でやろうとするから、配線の都合で極性が反転してしまう。
SEPICは「コイル2個+コンデンサ1個」でエネルギーを2段階のバケツリレーで運ぶことで、極性をきれいに揃えたまま出力する。

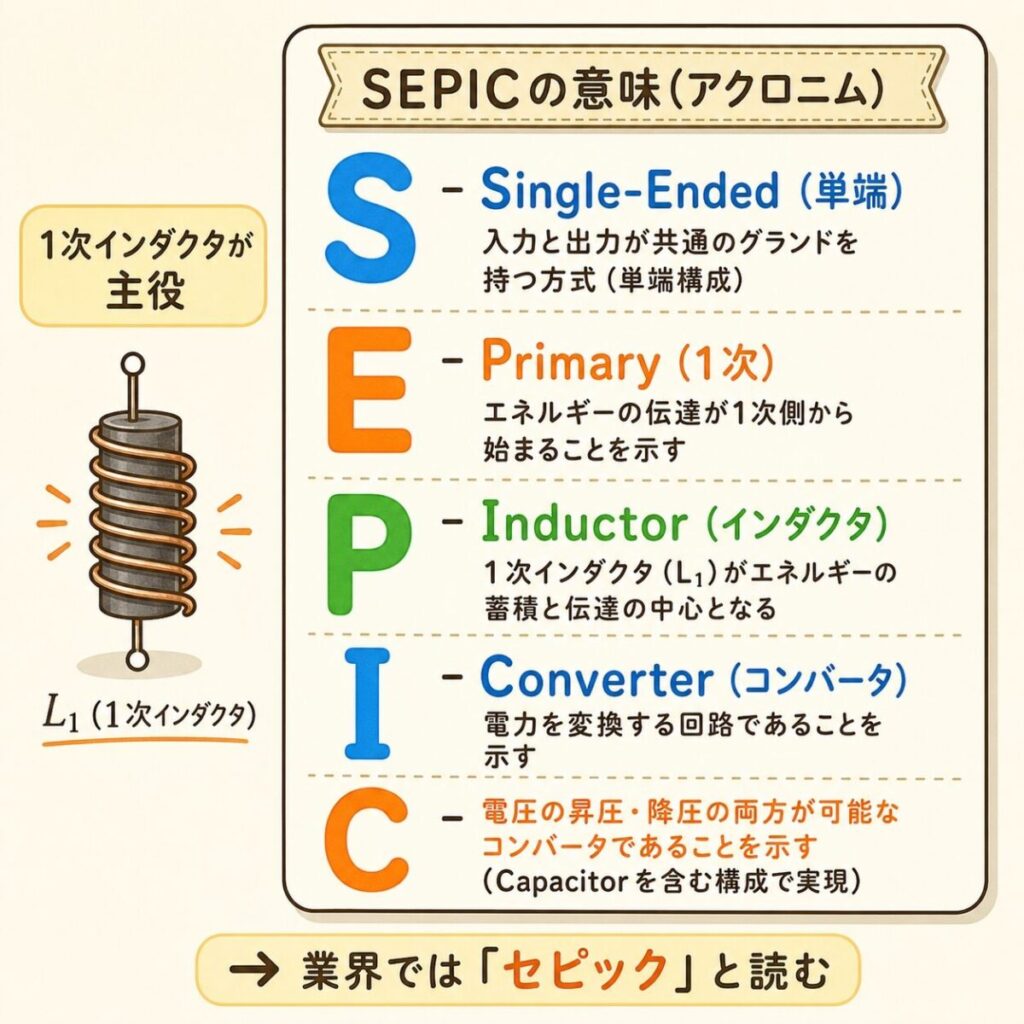

SEPICは「Single-Ended Primary Inductor Converter」の略です。日本語では「単端1次インダクタコンバータ」と訳されますが、業界では「セピック」とそのまま読まれます。難しそうな名前ですが、要するに「コイルが2個あるけど、入力側のコイル(=1次インダクタ)が主役の方式」という意味です。
この記事では、まず「バックブーストの何が困るのか」を復習してから、SEPICがそれをどう解決しているかを順に解いていきます。
前提:バックブーストの「極性反転」の何が問題か
SEPICがなぜ生まれたかを理解するには、その「親」であるバックブーストの何が困るのかを確認する必要があります。
「極性反転」が現場で困る具体例
こんなとき困る
- 車載で12Vバッテリーから「+5V」を作りたい(マイナス5Vじゃダメ)
- リチウム電池1セル(3〜4.2V)から「+3.3V」のシステム電源を作りたい
- USB入力(5V)から「+12V」のモータ駆動電圧が欲しい
- 太陽光パネル(電圧が日射で変動)から「+48V」の安定出力が欲しい
これらの用途では、入力電圧が出力電圧の上下を行き来する可能性があり、昇降圧機能が必要です。でも、マイナス電圧を出力されると後段の回路が全部やり直しになってしまいます。マイコン、ICレギュレータ、LED…ほとんどの電子部品は「プラス電源」を前提に設計されているからです。
ここで「極性そのまま昇降圧」のニーズが生まれる
「降圧と昇圧の両方ができる」かつ「極性が反転しない」コンバータが欲しい。その答えがSEPIC、というわけです。

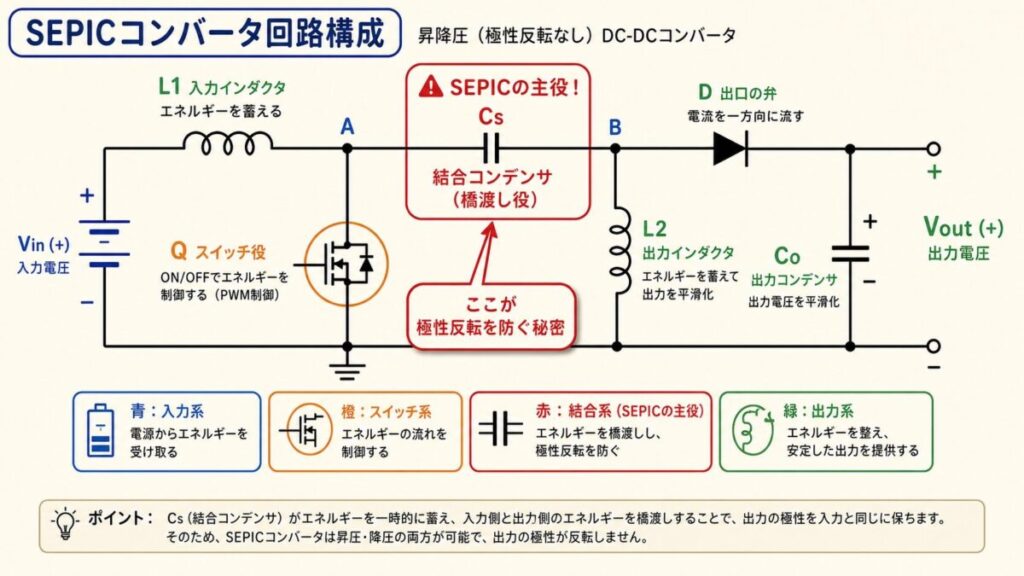

SEPICコンバータの回路構成
SEPICの回路は、初めて見ると「部品が多くてゴチャゴチャ」に見えます。でも、構造のルールが分かればシンプルです。
部品リスト:5つの主役
| 部品 |
配置場所 |
役割 |
| L1(1次インダクタ) |
入力 → ノードA |
入力電源から電気を「受け取る」 |
| Q(MOSFET) |
ノードA ⇔ GND |
電流のON/OFFを高速制御 |
| Cs(結合コンデンサ) |
ノードA ⇔ ノードB |
SEPICの主役!エネルギーを「橋渡し」 |
| L2(2次インダクタ) |
ノードB ⇔ GND |
出力側へのエネルギー受け渡し |
| D(ダイオード) |
ノードB → Vout |
出力側へ一方通行に流す |
配置の特徴:「左半分が昇圧、右半分が降圧」のハイブリッド
回路の見方
入力(Vin) → L1 → ノードA → Cs → ノードB → D → 出力コンデンサ Co → 負荷 → GND
ノードAから地面へ Q(MOSFET)が、ノードBから地面へ L2 がぶら下がっている
ポイントは 結合コンデンサ Cs が回路の中央に「橋」として横たわっていること。この Cs を通してエネルギーが入力側から出力側に運ばれます。Cs があるおかげで、入力と出力が「直流的には絶縁」されたような状態になり、極性をきれいに揃えられるのです。
現場の声
SEPICで一番難しく感じるのは「Csが大事って言われるけど、Csっていつもチャージされっぱなしじゃないの?」という疑問。実は Cs は「Vin と同じ電圧でチャージされた状態」が定常状態になっています。この Cs に溜まった電圧を、コイル L2 と組み合わせて「ポンプアップ」しているのが SEPIC の本質です。

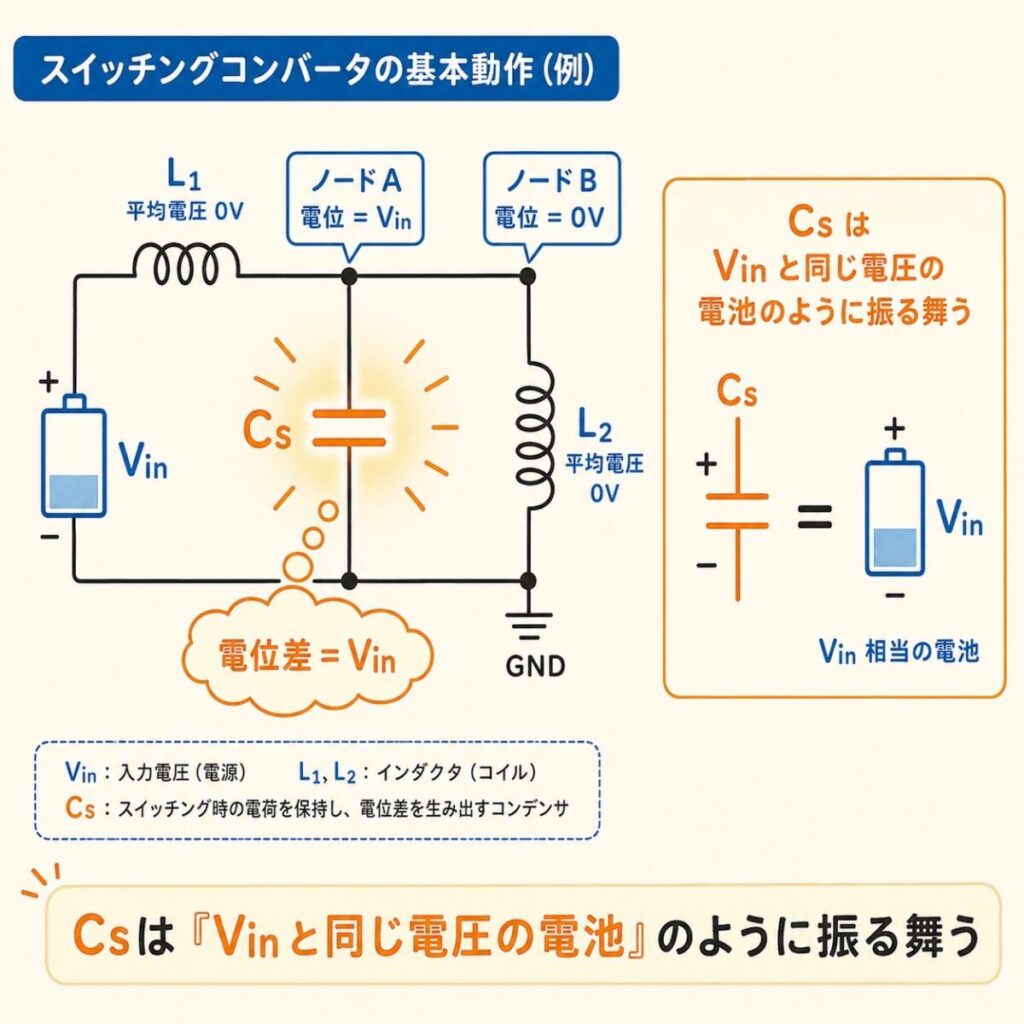

最初の関門:結合コンデンサCsの電圧は「ちょうど Vin」
SEPICの動作を追いかける前に、必ず押さえてほしい事実があります。定常状態(電源が安定して動いている状態)では、結合コンデンサ Cs の電圧は入力電圧 Vin とほぼ同じになっています。
なぜ Vcs = Vin になるのか?
理由はシンプルです。コイル L1・L2 は「定常状態では平均電圧がゼロ」という性質を持っています(これは交流理論の基本。コイルに直流電圧をかけ続けると電流は無限大になってしまうため、平均で見れば必ずゼロになる)。
電圧の関係式(定常状態)
L1の平均電圧 = 0V → ノードA の平均電圧 = Vin
L2の平均電圧 = 0V → ノードB の平均電圧 = 0V(GNDと同じ)
Cs の電圧 = ノードA の電位 − ノードB の電位 = Vin − 0 = Vin
つまり、Cs は「Vinと同じ電圧の電池」のように振る舞うのが定常状態です。この事実を頭に入れた上で、ON/OFFの動作を見ていきましょう。
ここがSEPICで一番混乱するポイント
「コンデンサに電圧がかかってるなら、いつもダイオード経由で出力に流れるんじゃ?」と思いがちですが、Cs と直列に L2 が入っているので、L2 が電圧を打ち消したりサポートしたりするおかげで、ダイオードのON/OFFが切り替わります。詳しくは次の動作説明で。

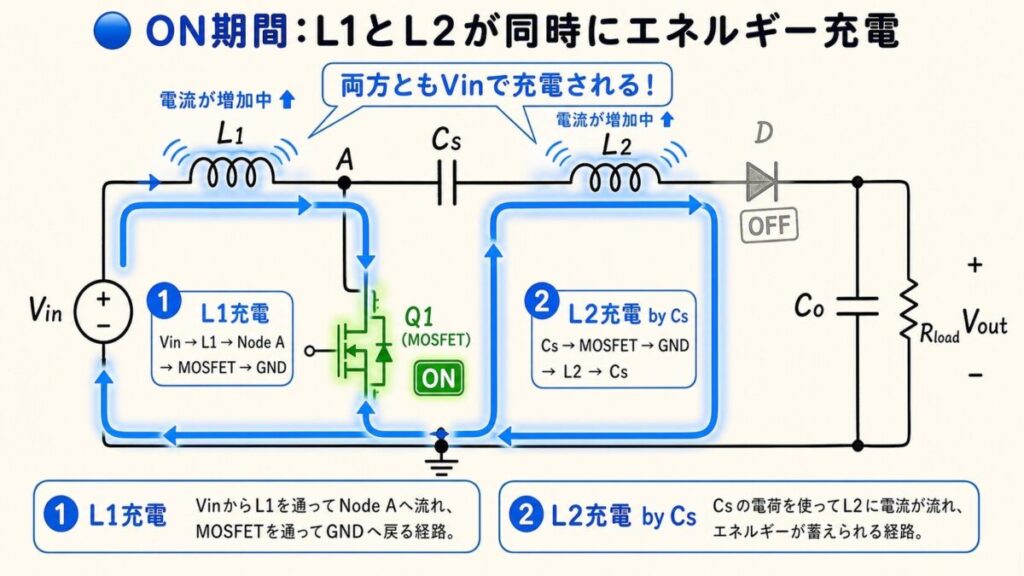

動作①:MOSFETをON|2つのコイルが同時にエネルギーを溜める
MOSFETがONになると、何が起きるかを見ていきます。
電流の流れ方
MOSFETがONになると、ノードAが地面(0V)に直結されます。すると、回路の様子が一気に変わります。
ON時の2つの電流ルート
ルート①(L1の充電): Vin → L1 → MOSFET → GND
ルート②(L2の充電): Cs(+側) → MOSFET → GND → L2 → Cs(−側)
L1 の動作:普通に Vin で充電される
L1 は単純です。Vin が両端にかかるので、電流がだんだん増えてエネルギーが溜まっていきます。これは昇圧コンバータと同じ動作。
L2 の動作:Cs(=Vin相当)で充電される
L2 が面白いんです。MOSFETがONになると、ノードBの電位は「ノードA の電位 − Cs の電圧」= 0 − Vin = −Vinになります。つまり L2 の両端には「GND側が0V、ノードB側が−Vin」となり、結果として L2 にも Vin 分の電圧がかかって、エネルギーを溜めていきます。
ここがSEPICの巧妙さ
L1とL2が同時に、しかも両方とも Vin と同じ電圧で充電される。これにより L1 と L2 の電流はきれいに同期して動きます。だから2つのコイルは「カップリングインダクタ」として1つの磁性体にまとめて巻くこともできるのです。
ダイオードはOFF、出力はコンデンサから
ノードBは −Vin になっているので、ダイオードDから見ると「出口(Vout)の方が電圧が高い」状態。ダイオードは逆バイアスでOFF。負荷には、出力コンデンサ Co に溜まっていた電気が供給されます。
ON状態のまとめ
- L1:電流増加(Vinで充電)
- L2:電流増加(Csを介してVinで充電)
- Cs:少しずつ放電する(L2にエネルギーを渡している)
- D:OFF(逆バイアス)
- Co:負荷へ供給中

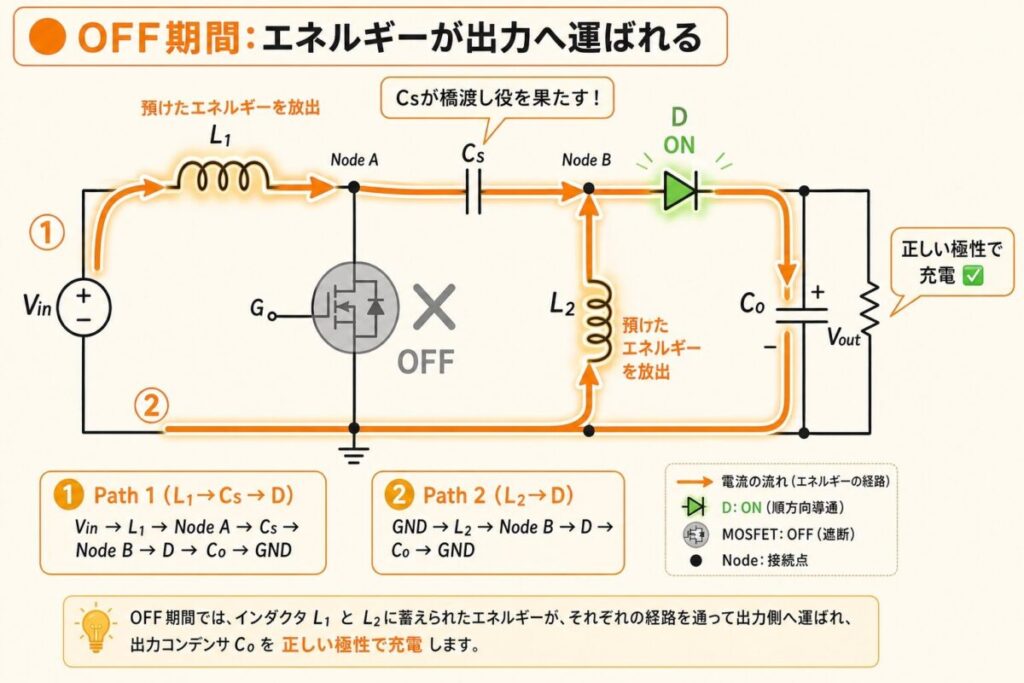

動作②:MOSFETをOFF|溜めたエネルギーを出力へ放出
MOSFETをOFFにすると、両方のコイルが「電流を流し続けたい」と暴れ出します。
電流の流れ方
MOSFETがOFFになると、ノードA は地面につながっていた経路を失います。コイル L1 は「電流を流し続けたい」ので、ノードA の電位を急上昇させて、Cs を経由してダイオード D へ電流を流そうとします。L2 も同じく、ノードB の電位を上げて D へ電流を送ろうとします。
OFF時の電流ルート
L1経由: Vin → L1 → ノードA → Cs → ノードB → D → Co・負荷 → GND
L2経由: GND → L2 → ノードB → D → Co・負荷 → GND
ここで Cs が「橋渡し役」になる
L1 から流れてくる電流は、必ず Cs を通って出力側に運ばれます。Cs は「電気を一時的に蓄える容器」として、入力側からのエネルギーを正しい向きで出力側に橋渡ししているわけです。
極性が反転しない理由
バックブーストでは、コイルの「電流維持」を実現するために、コンデンサが普通とは逆向きに充電されました。
SEPICでは、Cs が橋渡し役になって電流の向きを「整流」するので、出力コンデンサ Co は普通の向き(GND側が−、Vout側が+)に充電されます。
これが「極性反転しない」直接の理由です。
OFF状態のまとめ
- L1:電流減少(エネルギーをCs経由で出力へ)
- L2:電流減少(エネルギーを直接出力へ)
- Cs:充電される(次のON期間で使うためのチャージ)
- D:ON(順方向)
- Co:充電中(正しい極性で)
あわせて読みたい
フォワード方式とは?フライバックとの違いを徹底解説
フォワード方式とフライバックの違い

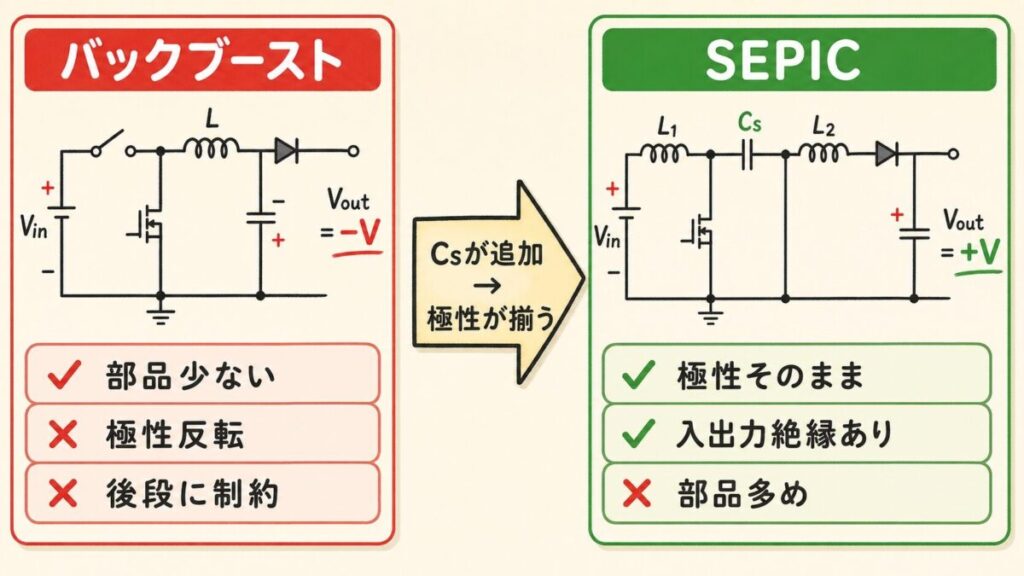

バックブーストとSEPICを並べて比較する
2つの「昇降圧」コンバータの違いを、対比で整理しましょう。
バックブースト
- コイル:1個
- 部品が少なくて安い
- 出力極性:反転(−)
- 後段の回路に制約が出る
- 負電源を作る用途に最適
○
SEPIC
- コイル:2個+結合コンデンサ
- 部品多めでコスト増
- 出力極性:そのまま(+)
- 後段の回路がそのまま使える
- 車載・電池駆動機器で活躍
SEPICにはもう一つ重要な特徴がある
SEPIC は、結合コンデンサ Cs があるおかげで「入力と出力が直流的に絶縁される」という隠れたメリットがあります。これがどう役立つかというと…
SEPICならではのメリット
- 入力短絡保護:入力側でショートが起きても、Cs があるので出力に直接電流が回り込まない
- 負荷断保護:出力をオープンにしても、Cs が間にあるので入力側の電流が暴走しない
- 結合インダクタ化が可能:L1とL2を1つのコアに巻くことで、部品点数を実質1個に減らせる

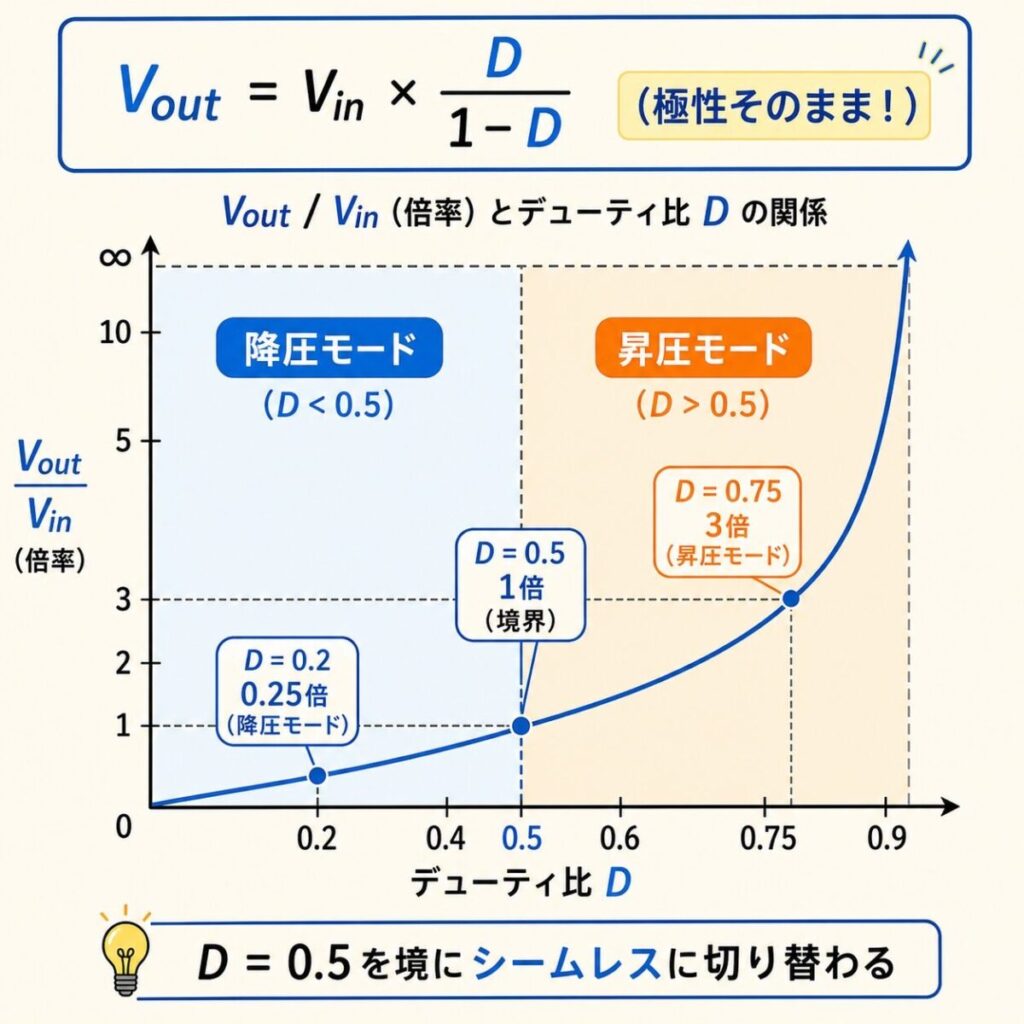

出力電圧の式:Vout = Vin × D / (1−D)
SEPICの出力電圧の式は、バックブーストとほぼ同じです。違いは「マイナス符号」がなくなっただけ。
| トポロジー |
出力電圧の式 |
極性 |
| バックブースト |
Vout = −Vin × D/(1−D) |
反転(−) |
| SEPIC |
Vout = Vin × D/(1−D) |
そのまま(+) |
具体例で計算してみる
車載で Vin = 12V から Vout = +5V を作りたいとき、デューティ比はどれくらい?
計算してみよう
5 = 12 × D/(1−D)
5(1−D) = 12D
5 − 5D = 12D
5 = 17D
D ≒ 0.294(≒29.4%)
D < 0.5 なので「降圧モード」で動作しています。これがバッテリー電圧が12Vのときの状態。
| 入力電圧 Vin |
出力電圧 Vout |
D(デューティ比) |
モード |
| 12V(フル充電) |
+5V |
0.294 |
降圧 |
| 5V(電池消耗) |
+5V |
0.5 |
境界 |
| 3V(電池末期) |
+5V |
0.625 |
昇圧 |
入力電圧が変動しても、デューティ比を自動制御することで、出力5Vをずっと一定に保てるのがSEPICの真価です。これがバッテリー駆動機器で重宝される理由なのです。
SEPICが活躍する代表的な場面
SEPICが採用されるのは、共通して「入力電圧が広く変動する」かつ「極性反転NG」の用途です。
| 用途 |
入力 |
出力 |
なぜSEPIC? |
| 車載5V電源 |
3〜18V(変動大) |
+5V固定 |
エンジン始動時の電圧低下に対応 |
| リチウム電池駆動機器 |
3〜4.2V |
+3.3V |
電池残量を最後まで使い切れる |
| USB機器の昇圧 |
5V固定 |
+12V |
USB電圧変動も吸収できる |
| 太陽光パネル+蓄電 |
10〜30V |
+12V or +24V |
日射で変動する電圧を安定化 |
| ドラレコ・カーナビ |
9〜16V |
+5V/+12V |
バッテリー電圧の上下に強い |

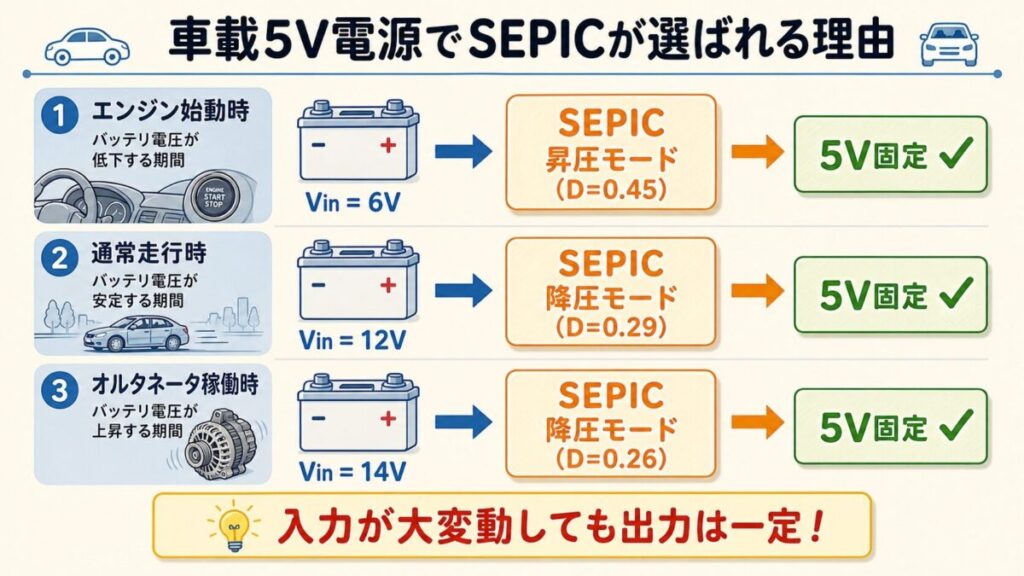

SEPICの一番得意な場面
「入力電圧が出力電圧の上下を行ったり来たりする」場面です。たとえば車のバッテリーは普段12Vですが、エンジン始動時には一瞬6V以下まで落ちることがあります。降圧オンリーだとこのとき出力が落ちてしまいますが、SEPICなら昇圧モードに自動で切り替わって出力5Vを維持できます。

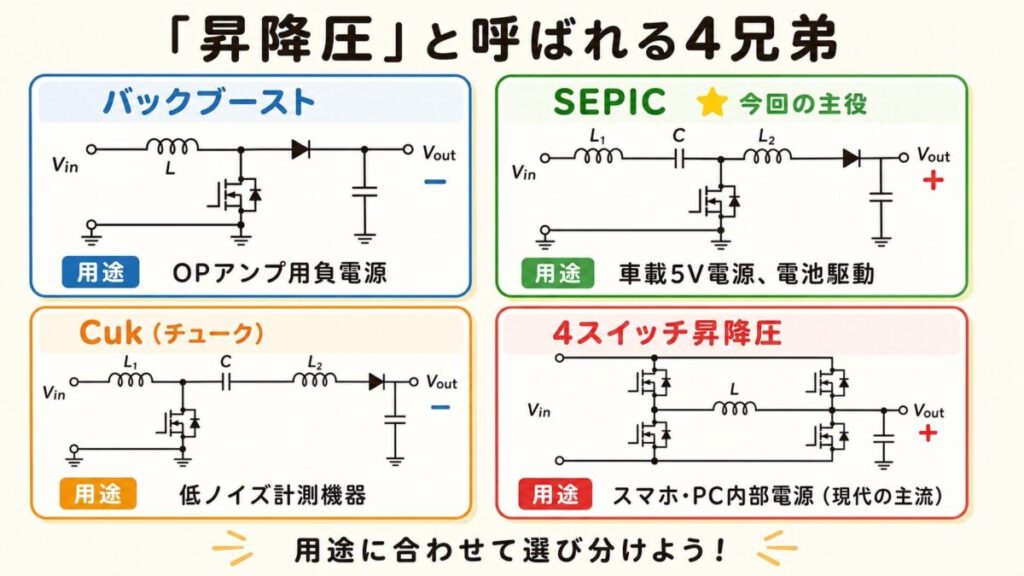

昇降圧4兄弟の使い分け再整理
前回の記事で出てきた「昇降圧の4兄弟」を、SEPICを学んだ今、もう一度整理しておきましょう。
| トポロジー |
極性 |
部品数 |
向いている用途 |
| バックブースト |
反転(−) |
最少 |
負電源を作りたい(OPアンプ用など) |
| SEPIC |
そのまま(+) |
中 |
車載5V、電池駆動、入出力絶縁が欲しい場面 |
| Cuk |
反転(−) |
中 |
低ノイズが必要な計測機器、オーディオ機器 |
| 4スイッチ昇降圧 |
そのまま(+) |
多(MOSFET4個) |
高効率&高機能(スマホ・PCの内部電源) |
現場の声
最近のスマホやモバイル機器は「4スイッチ昇降圧」が主流になりつつあります。MOSFETが安くなり、デジタル制御で効率が95%以上を出せるからです。一方、SEPIC は車載や産業機器で根強い人気があります。理由は「シンプルで信頼性が高い」「部品数も中程度で済む」「制御ICの選択肢が豊富」だから。用途と要求精度で選び分けるのが鉄則です。
全トポロジー詳細記事ナビゲーション
各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。
非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編の順がおすすめです。
この記事の理解を深める本と道具
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
まとめ:結合コンデンサが「橋渡し」してくれるからSEPICは便利
今日のおさらい
- SEPICは「単端1次インダクタコンバータ」の略。コイル2個+結合コンデンサが特徴
- バックブーストの「極性反転」の弱点を、結合コンデンサ Cs が解決する
- 定常状態では Cs の電圧は Vin と同じになっている
- MOSFET ON:L1とL2が両方とも Vin で充電される
- MOSFET OFF:L1とL2のエネルギーが Cs を経由して出力へ運ばれる
- 出力電圧:Vout = Vin × D/(1−D)(バックブーストとほぼ同じ、符号だけ違う)
- D < 0.5 が降圧モード、D > 0.5 が昇圧モード
- 車載・電池駆動機器・USB電源など、入力電圧が変動する用途で大活躍
これで「昇降圧」と呼ばれる代表的なトポロジー2つ(バックブーストとSEPIC)の動作原理が押さえられました。今後データシートで「SEPIC controller IC」を見かけても、何を意味するかすぐにイメージできるはずです。
次のステップとしては、「絶縁型」の代表であるフライバック方式を学ぶと、トポロジーの世界が一気に広がります。
