蓄電所とは簡単にいうと？

電力系統につないだ大きな蓄電池の施設です。電気が余るときにため、足りないときに出して、需給のバランスを保ちます。

系統用蓄電池と家庭用蓄電池の違いは？

系統用は送電線や配電線につないで電力系統全体のために充放電します。家庭用は家の中の電気をまかなうためのものです。

蓄電所はなぜふえているの？

太陽光や風力がふえ、天気で変わる発電をならす必要が大きくなったからです。置き場所を選ばず短期間で作れるのも理由です。

kWとkWhの違いは？

kWは一度に出し入れできる電力（出力）、kWhはためられる電力量（容量）です。容量÷出力が放電できる時間です。

電験三種で蓄電所は出る？

電力の試験範囲に「発電所、蓄電所及び変電所」とあります。役割や構成、kWとkWhの計算を押さえておくと安心です。

系統用蓄電池（蓄電所）とは？仕組みと役割、kWとkWhの違い｜計算ツール付き

系統用蓄電池（蓄電所）とは、大きな蓄電池を送電線や配電線につなぎ、電気が余るときに充電して足りないときに放電する施設です。出力（kW）と容量（kWh）の違いはkWとkWhの節、放電できる時間は計算ツールで確かめられます。

蓄電所とは？電力系統につながった「大きな電池の倉庫」

電気は、つくった瞬間に使われる量と、使われる量がいつもつり合っていなければなりません。ところが、太陽光は昼に多く夜は0、風力は風しだいで、発電量が天気で大きく変わります。そこで、電気が余るときにためて、足りないときに出す「電気の倉庫」が必要になります。電力系統につないだこの大きな蓄電池の施設が、蓄電所（系統用蓄電池）です。

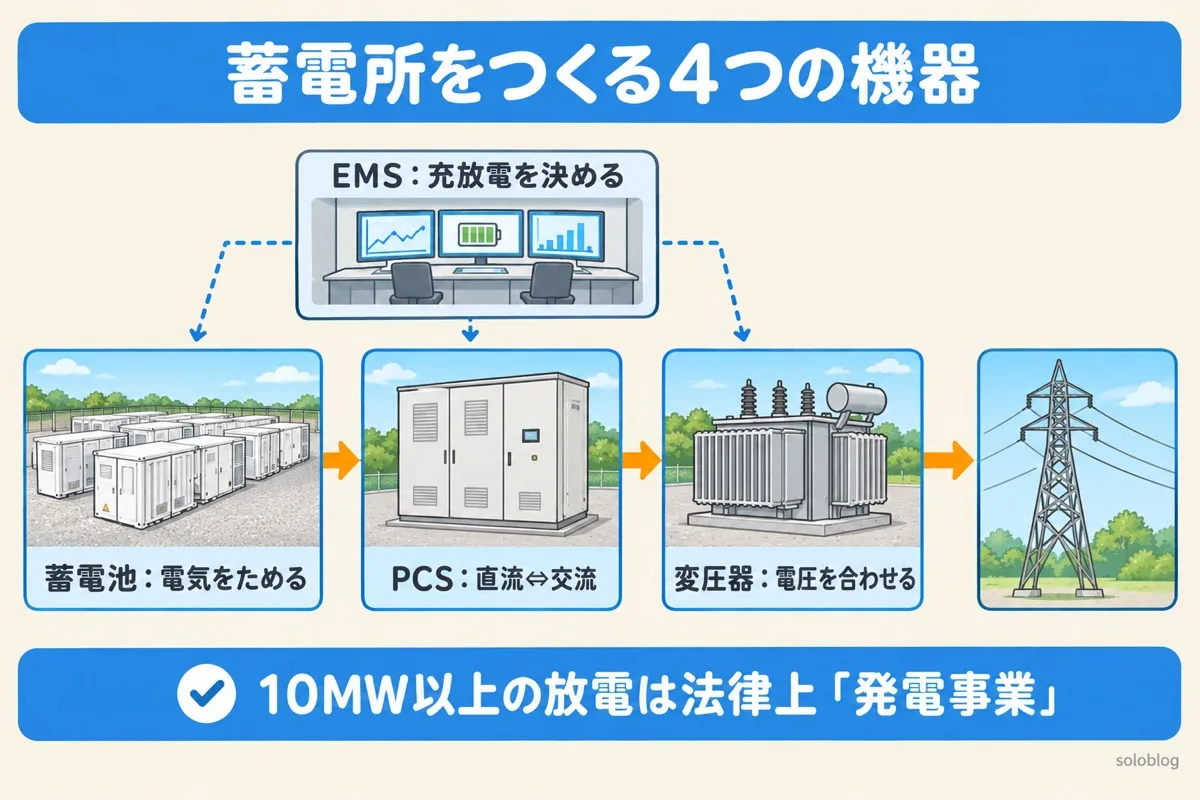

構成する機器	役目
蓄電池（バッテリー）	電気を化学エネルギーとしてためる。たくさんのセルを並べたコンテナが何台も並ぶ
パワーコンディショナ（PCS）	蓄電池の直流と系統の交流を、双方向に変換する（インバータ）
変圧器	PCSの電圧を、つなぐ送電線・配電線の電圧に上げ下げする
制御システム（EMS）	いつ・どれだけ充電・放電するかを決める。電池の温度や残量も見張る

2022年の電気事業法の改正（2023年4月施行）で、出力が1万kW（10MW）以上の系統用蓄電池から放電する事業は「発電事業」に位置づけられました。発電所・変電所と並ぶ電力設備として扱われるようになり、電験三種の電力の試験範囲にも「蓄電所」が入っています。

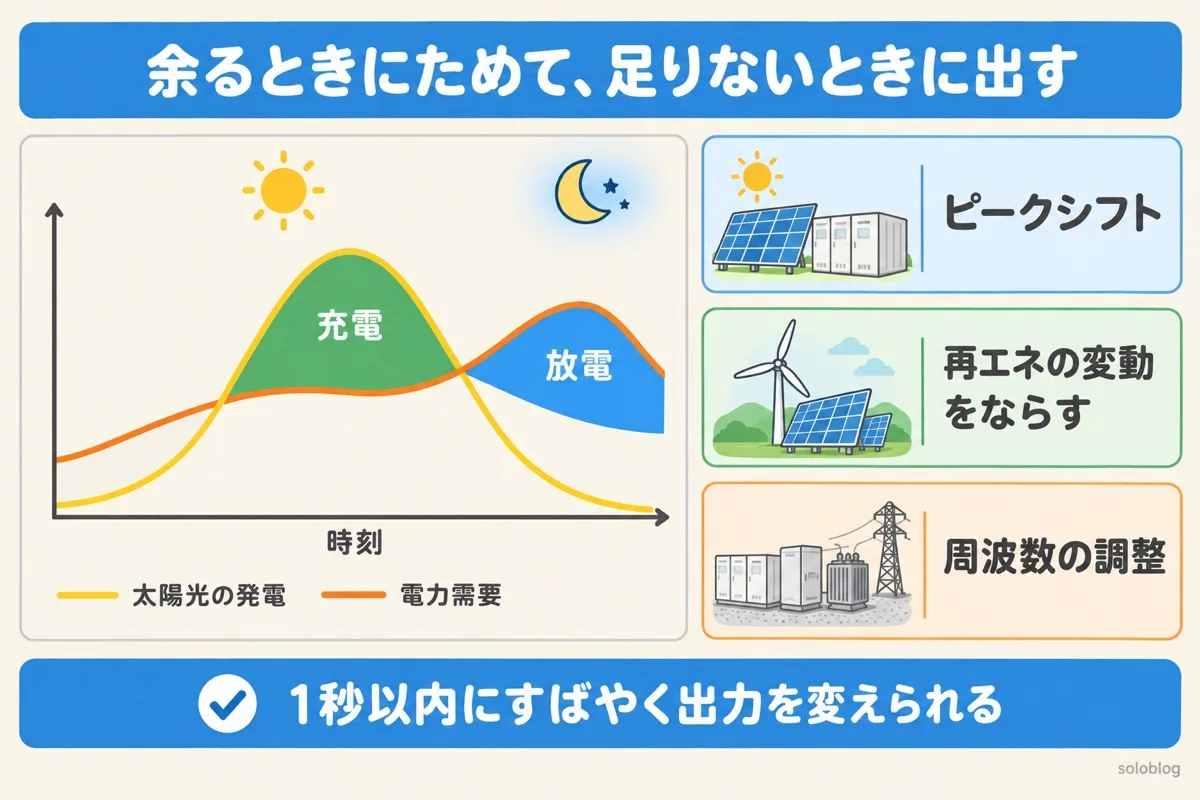

蓄電所の5つの役割

役割	何をするか	どんなとき
① ピークシフト	電気が余る時間に充電し、需要の多い時間に放電する	昼の太陽光を夕方〜夜に使う
② 再エネの出力変動をならす	太陽光・風力の急な増減を、充放電で打ち消す	雲がかかって太陽光の出力が急に下がったとき
③ 周波数の調整	需要と供給のずれで周波数が動いたとき、すばやく充放電して戻す	大きな発電所が急に止まったとき
④ 出力制御をへらす	余った再エネの電気を捨てずにためる	春や秋の昼に太陽光が余るとき
⑤ 送電線の混雑をさける	送電線がいっぱいの時間は送らずにため、空いた時間に送る	再エネが集まる地域

蓄電池は、電子回路で充放電を切りかえるので、出力を1秒もかからずに上げ下げできるのが強みです。火力発電のように燃料の量を変えて出力を調整するより、ずっと速く反応できます。そのため、周波数を保つための調整力としても使われます。

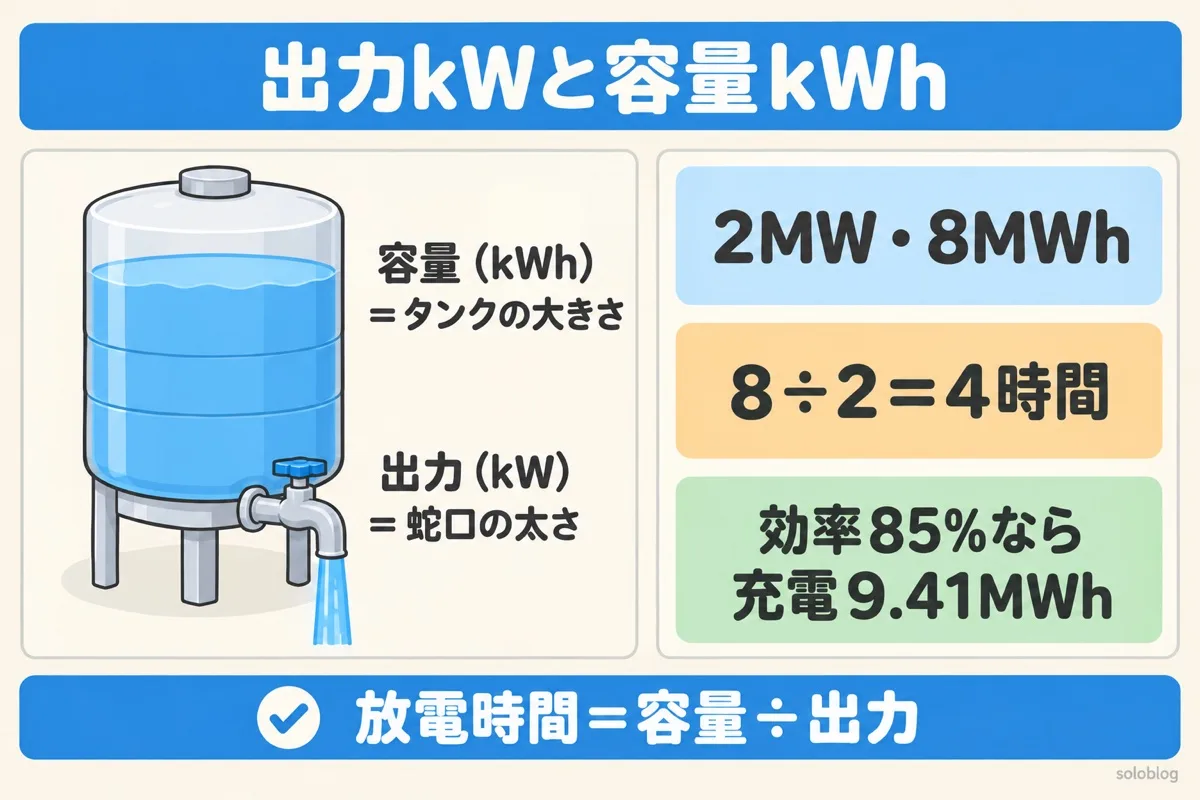

蓄電所の大きさは「kW」と「kWh」の2つで表す

	出力（kW・MW）	容量（kWh・MWh）
意味	一度にどれだけの電力を出し入れできるか	全部でどれだけの電力量をためられるか
たとえ	水道の蛇口の太さ	タンクの大きさ
決めるもの	PCSの大きさ	蓄電池の数

例題

出力2MW・容量8MWhの蓄電所は、最大出力で 8÷2＝4時間 放電できます。往復効率（充電した電力量のうち、放電で取り出せる割合）が85%なら、8MWhを放電するには 8÷0.85≒9.41MWh の充電が必要で、1回の充放電で約1.41MWhが熱などで失われます。

この続きと一緒に読まれている記事

実際には、電池を長持ちさせるため、残量（SOC）を0〜100%いっぱいまでは使わず、たとえば10〜90%の範囲で運転します。その分、使える容量は小さくなります。

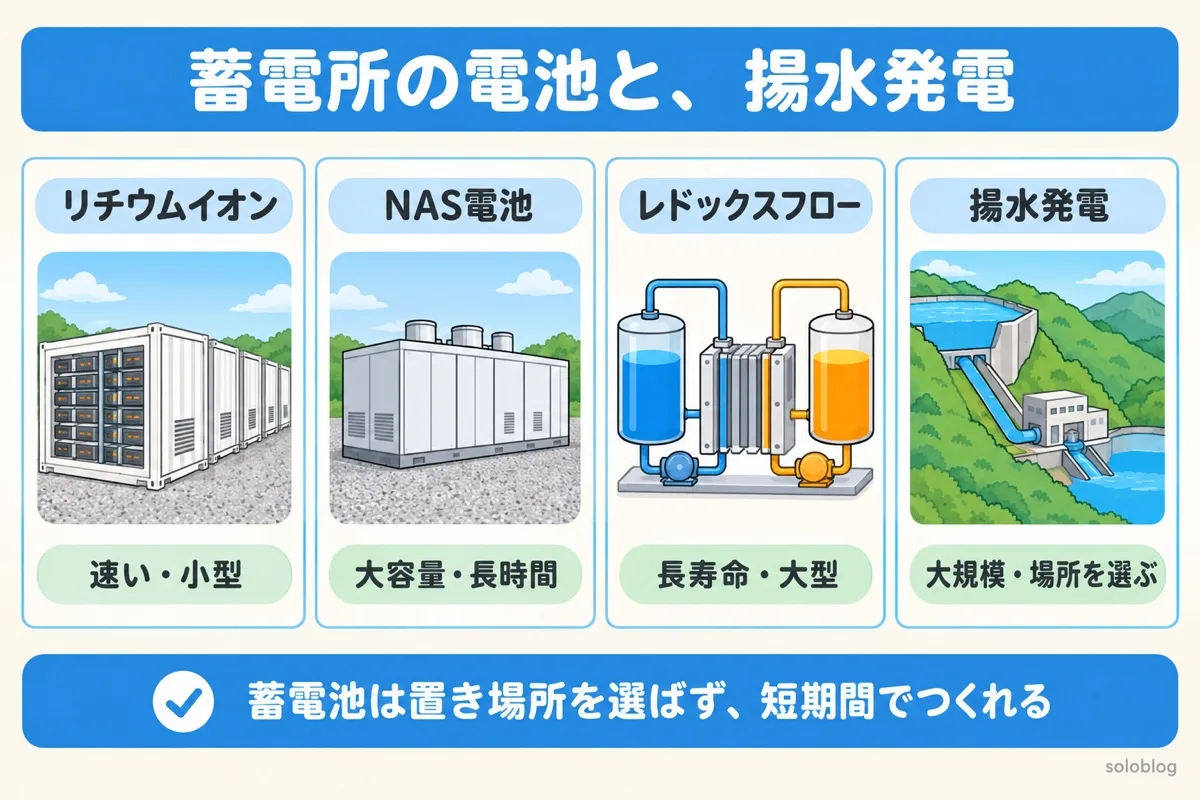

蓄電所に使われる電池と、揚水発電とのちがい

電池	しくみ・特徴	向いている使い方
リチウムイオン電池	応答が速く、小さく軽い。熱の管理が大切	周波数調整、数時間のピークシフト
NAS電池（ナトリウム硫黄）	約300℃で動く。大容量で長時間の放電が得意。日本で実用化	長時間のピークシフト
レドックスフロー電池	電解液をタンクにためてポンプで流す。長寿命で、タンクを大きくすれば容量をふやせる	大型・長時間、出力変動の吸収

揚水発電とのちがい

	蓄電所（系統用蓄電池）	揚水発電
ため方	電気を化学エネルギーでためる	水を上の池にくみ上げて位置エネルギーでためる
応答	とても速い（1秒以内）	数分ほど
規模・時間	数MW〜数百MW、数時間	数百MW〜、長時間
場所	空き地や変電所の近くに置ける	高低差のある山あいに限られる。建設に時間がかかる

揚水発電は昔からある「大きな電気の倉庫」ですが、新しく作れる場所は限られています。蓄電所は置き場所を選ばず、短い期間で作れるので、再エネがふえるのにあわせて全国で計画がふえています。

蓄電所の容量・放電時間の計算ツール

出力・容量・往復効率・使う残量（SOC）の範囲を入れてください。放電できる時間と、充電に必要な電力量を出します。

入力すると、その場で計算し直します。入力した数字は画面の中で計算するだけで、どこにも送信されません。

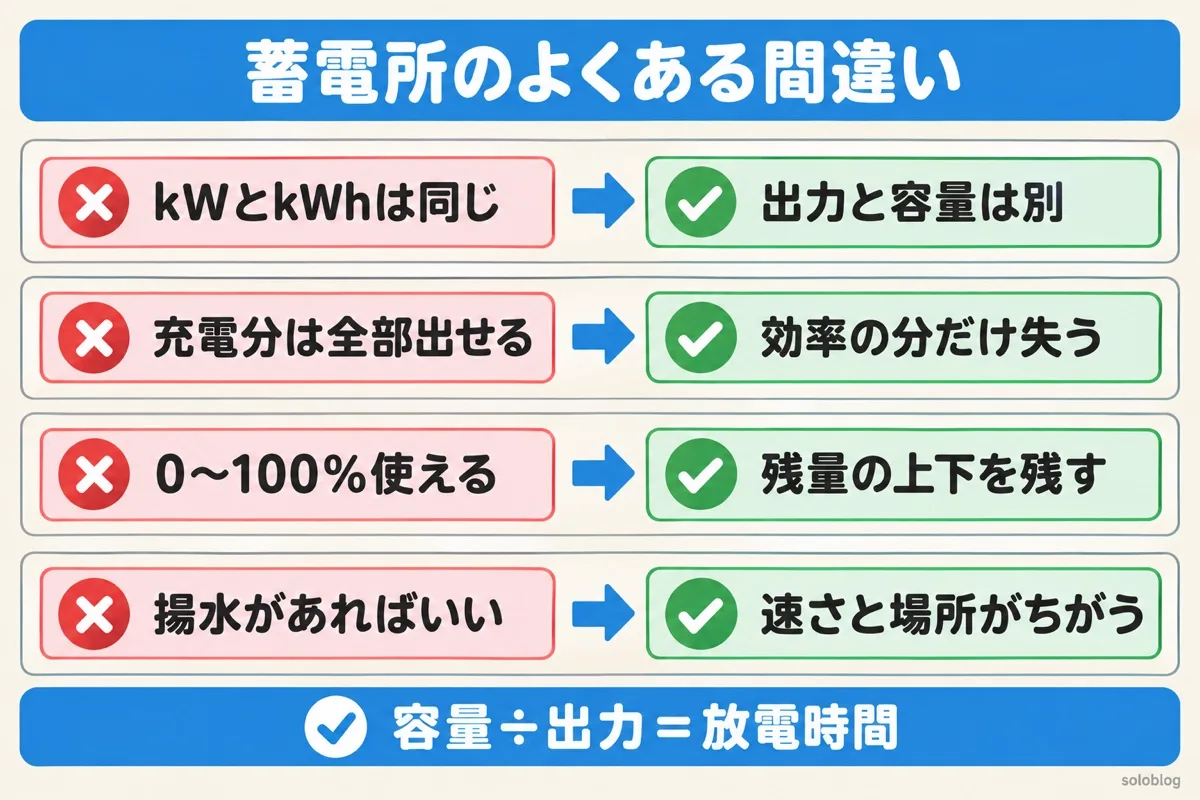

蓄電所のよくある間違い

よくある間違い	正しい考え方
kWとkWhは同じ大きさ	kWは出し入れの速さ（出力）、kWhはためられる量（容量）
充電した分は全部取り出せる	往復効率の分だけ失われる（目安で1〜2割）
容量はいつも0〜100%使える	寿命を守るため、残量の上下を残して運転する
蓄電所は電気をつくる発電所	電気をためて出す設備。ただし10MW以上の放電は法律上「発電事業」
揚水発電があれば蓄電池はいらない	応答の速さと置き場所の自由さで役割がちがう
