毎日見ている電柱の上には、電気を安全に届けるための機材がいくつも取り付けられています。電験三種の電力では、こうした配電機材の役割や組み合わせが、論説問題や空欄穴埋めでくり返し出題されています。この記事では、配電線を変電所から家まで順にたどりながら、機材を一つずつ整理します。
配電機材は、配電用変電所から家や工場までの配電線に取り付けられた機器の総称です。電圧を下げる柱上変圧器、その一次側で過負荷や短絡から守る高圧カットアウト、事故の区間を切り分ける区分開閉器（柱上開閉器）、雷の異常電圧を逃がす避雷器などがあります。高圧配電線は多くが6.6kVの非接地方式で、事故が起きると変電所の遮断器が切れ、再閉路と時限順送方式で事故の区間だけを切り離します。
配電線を変電所から家までたどる

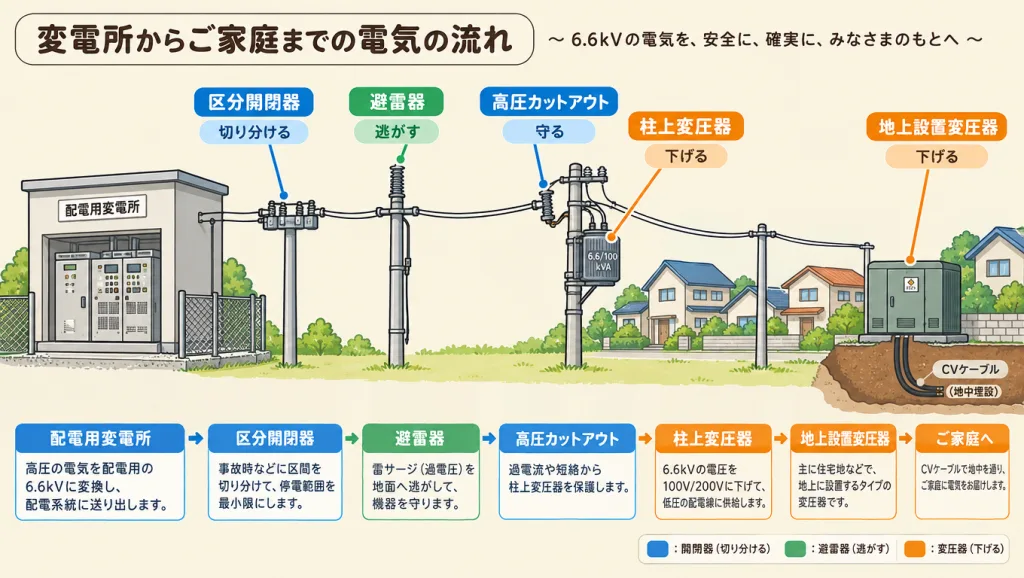

配電用変電所を出た電気は、6.6kVの高圧配電線で街の中を進み、電柱の上で100V・200Vに下げられて家に届きます。その道のりに、役割の違う機材が並んでいます。
| 場所 | 主な機材 | 役割 |
|---|---|---|
| 配電用変電所 | 遮断器・過電流継電器・地絡方向継電器 | 配電線の事故を見つけて、配電線ごと切る |
| 高圧配電線の途中 | 区分開閉器（柱上開閉器） | 配電線をいくつかの区間に分け、事故の区間を切り離す |
| 高圧配電線の途中 | 避雷器 | 雷の異常電圧を大地へ逃がす |
| 電柱の上 | 高圧カットアウト | 柱上変圧器の一次側でヒューズにより保護し、開閉もする |
| 電柱の上 | 柱上変圧器 | 6.6kVを100V・200Vに下げる |
| 地中配電 | パッドマウント変圧器・CVケーブル | 地面の上の箱に変圧器や開閉器を収め、地中のケーブルで送る |
配電線は、浄水場から家までの水道管のようなものです。途中に「区間ごとの元栓」（区分開閉器）、「家ごとの水圧調整器」（柱上変圧器）と「その手前の安全弁」（高圧カットアウト）、「雷の大水を逃がす排水口」（避雷器）がついています。

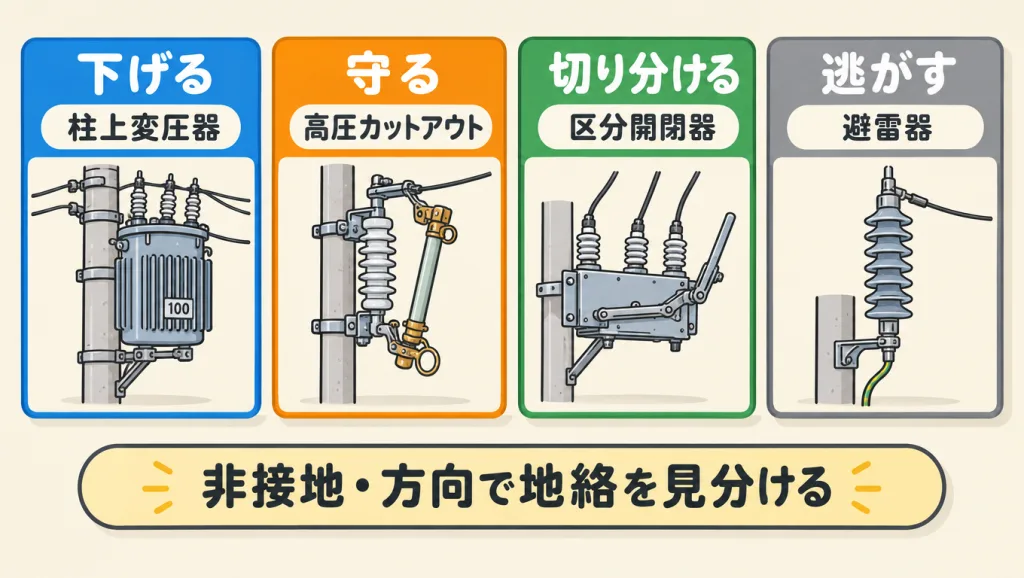

つまり、配電機材は「電圧を下げる」「守る」「切り分ける」「逃がす」の4つの役割に分けて考えると整理しやすくなります。
柱上変圧器：6.6kVを100V・200Vに下げる
柱上変圧器は、高圧配電線の6.6kVを、家庭で使う100V・200V（単相3線式）に下げる変圧器です。容量はおよそ10〜100kV・Aで、雷から守るための避雷器を内蔵したものや、鉄損の少ないアモルファス鉄心を使った低損失のものがあります。
電柱の上の灰色のバケツ、柱上変圧器がなぜ街中に必要なのかを入門から理解できます

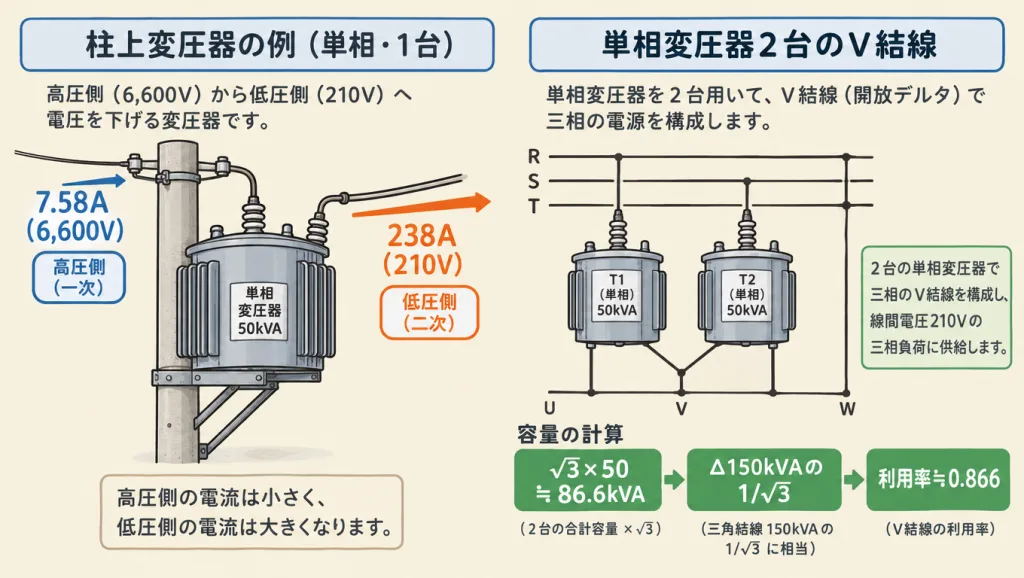

例題：単相50kVAの柱上変圧器の電流
一次側（高圧側）の電流：50,000VA ÷ 6,600V ＝ 約7.58A
二次側（低圧側）の電流：50,000VA ÷ 210V ＝ 約238A
高圧側の電流は低圧側の約30分の1。高圧カットアウトのヒューズは、この小さな一次電流に合わせて選びます
V結線：2台で三相をつくる
三相の動力を送るとき、単相変圧器2台をV字につなぐV結線が使われることがあります。50kVAの変圧器2台で計算します。
V結線の出力：√3 × 50 ＝ 1.732 × 50 ＝ 約86.6kVA
3台のΔ結線の出力：3 × 50 ＝ 150kVA。比べると 86.6 ÷ 150 ＝ 約0.577 ＝ 1/√3
2台の合計容量100kVAに対する利用率：86.6 ÷ 100 ＝ 約0.866
数値は例です。実際の定格は機器の銘板や資料で確認してください。
高圧カットアウト：柱上変圧器を守るヒューズつきの開閉器
高圧カットアウトは、柱上変圧器の一次側（高圧側）に取り付ける、ヒューズの入った開閉器です。柱上変圧器や、その先の低圧線で過負荷や短絡が起きたときに、ヒューズが溶けて変圧器を高圧配電線から切り離します。
| 項目 | 内容 |
|---|---|
| 取り付け場所 | 柱上変圧器の一次側 |
| 守るもの | 柱上変圧器と、その先の低圧配電線（短絡・過負荷） |
| 中身 | ヒューズ（磁器製の箱の中など） |
| 開閉 | ふたや筒を操作して、手で開け閉めもできる |

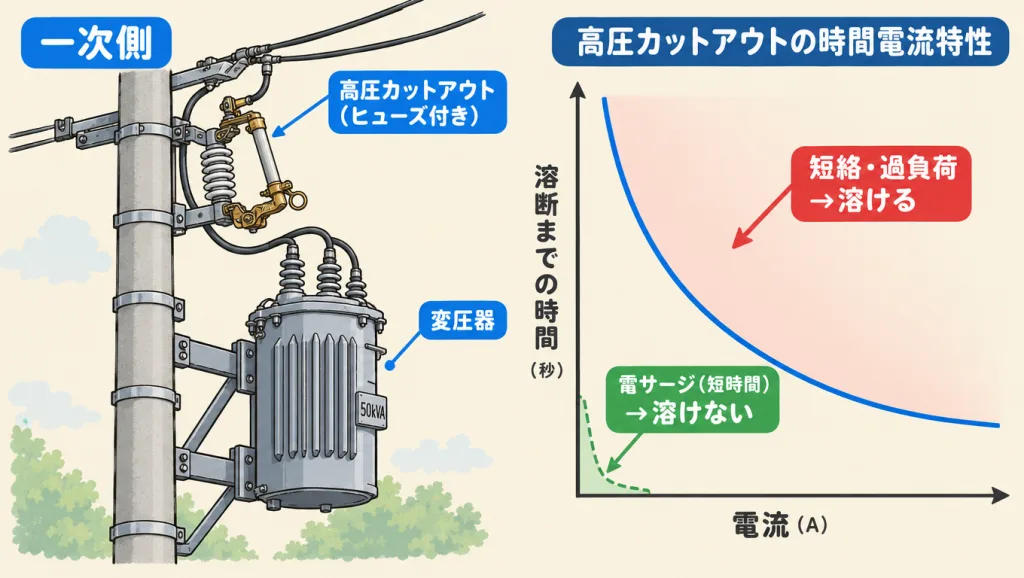

高圧カットアウトのヒューズは、過負荷や短絡が続いたときには溶けますが、雷のサージのような「ごく短時間の大電流」ですぐ溶けてはいけません。そのため、時間をかけて溶ける特性（時限特性）にしてあります。「雷サージで直ちに溶断する」は、実際の過去問で誤りの選択肢になりました。
家の分電盤のブレーカーが、ドライヤーを使った一瞬では落ちず、使いすぎが続くと落ちるのと似ています。一瞬の電流の山では切れず、本当に危ない状態が続いたときだけ切れるのが、よい保護装置です。
区分開閉器と時限順送方式：事故の区間だけを切り離す
区分開閉器（柱上開閉器）は、長い高圧配電線をいくつかの区間に区切る開閉器です。気中形・真空形・ガス形があり、手で操作する手動式と、自動で入り切りする自動式があります。自動式の区分開閉器を使うと、事故の区間だけを自動で切り離せます。これが時限順送方式です。
時限順送方式の流れ

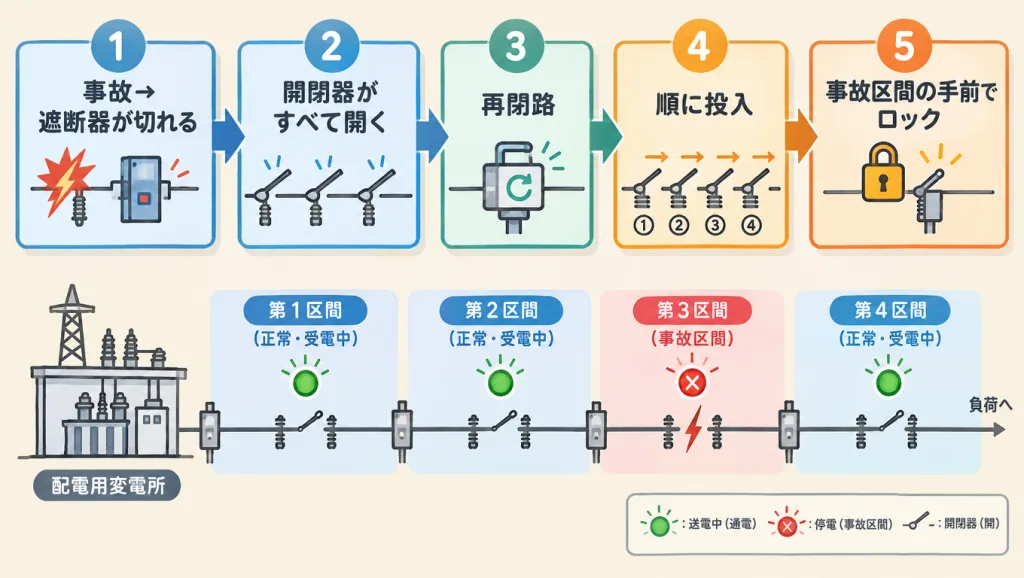

配電線のある区間で事故が起き、配電用変電所の遮断器が切れて、配電線全体が停電します
すべての区分開閉器が、電気が来なくなったので自動で開きます
一定時間後、変電所の遮断器を再び入れます（再閉路）
区分開閉器が、変電所に近いほうから一定時間ごとに順番に入っていき、区間ごとに電気を送り直します
事故の区間に電気を送ったところで再び遮断器が切れ、その手前の区分開閉器が開いたままロックされます。遮断器をもう一度入れると、事故区間より手前の健全な区間には電気が戻ります
停電した家の中で、ブレーカーの子ブレーカーを1つずつ入れていき、落ちたところが故障の部屋だとわかる、という探し方と同じです。それを電柱の上で自動でやっているのが時限順送方式です。
隣り合う配電線どうしを、ふだんは開いておく結合開閉器でつないでおくと、事故区間より先の健全な区間にも、隣の配電線から電気を送れます。このようにループ状につないだ方式は、建設費は高くなりますが、停電の範囲を小さくでき、信頼度が上がります。
避雷器・CVケーブルなど、組み合わせで問われる機材

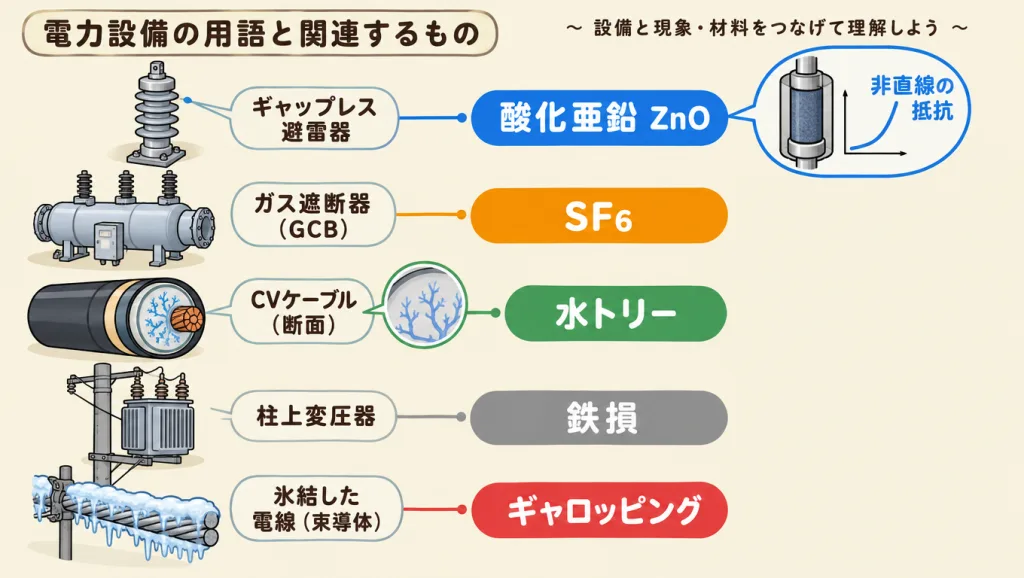

配電機材の問題では、機材と、それに関係の深い言葉を組み合わせる形がよく出ます。代表的な組み合わせを整理します。
| 機材 | 関係の深い言葉 | 理由 |
|---|---|---|
| ギャップレス避雷器 | 酸化亜鉛（ZnO） | 電圧が高くなると急に電気を通す非直線の抵抗素子で、雷の電流を大地へ逃がす |
| ガス遮断器 | 六ふっ化硫黄（SF6） | アークを消す力が強いガスを使う |
| CVケーブル | 水トリー | 絶縁体（架橋ポリエチレン）に水分が入り、木の枝のような劣化が進む |
| 柱上変圧器 | 鉄損 | 負荷の電流に関係なく、鉄心でいつも損失が出る |
| 多導体の架空電線 | ギャロッピング | 着氷した電線が風であおられて大きく揺れる |
避雷器・架空地線・アークホーンなど、雷から設備を守るしくみがわかります
ギャップレス避雷器の酸化亜鉛素子は、ふだんの電圧ではほとんど電気を通さず、雷の高い電圧がかかったときだけ一気に電気を通します。この性質を「非直線（電圧と電流が比例しない）」と言います。
配電線の保護：非接地方式と地絡・短絡の見つけ方
6.6kVの高圧配電線は、多くが非接地方式（変圧器の中性点を大地につながない方式）です。地絡（電線が大地とつながる事故）が起きても流れる電流が小さく、通信線への影響や事故点の損傷を小さくできます。そのかわり、地絡の電流が小さいので、見つけ方に工夫がいります。
| 事故 | 見つける装置（配電用変電所） | ポイント |
|---|---|---|

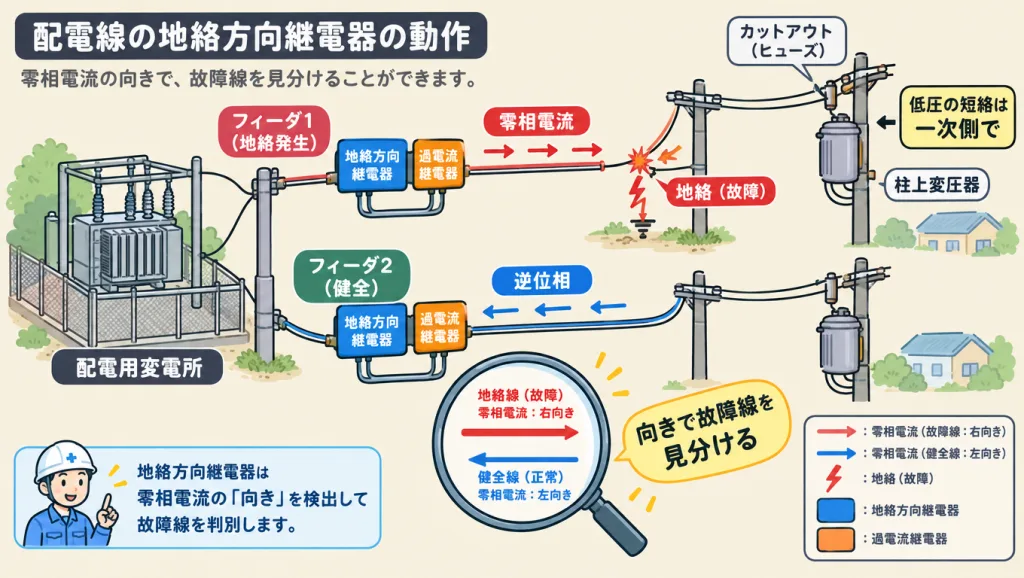

| 地絡 | 地絡方向継電器・地絡過電圧継電器 | 故障した配電線と健全な配電線では、地絡電流の向き（位相）が逆になるので、方向で故障線を見分ける |
| 短絡 | 過電流継電器 | 短絡では大きな電流が流れるので、電流の大きさで見つける |
| 低圧側の短絡 | 高圧カットアウト（柱上変圧器の一次側） | ヒューズで柱上変圧器ごと切り離す |
過電流継電器や地絡方向継電器など、保護継電器の種類と動作がわかります
需要家の受電設備では、構内の高圧ケーブルが長いと、外の配電線で地絡が起きたときにも大きな零相電流（3本の電流の合計）が流れ、方向を見ない地絡過電流継電器が不要に動作することがあります。このため、ケーブルが長い需要家では地絡方向継電器を使います。「短い場合に不要動作する」は誤りです。
電験三種の過去問で問われているポイント
配電機材と配電線の保護は、論説、組み合わせ、空欄穴埋めと、いろいろな形で出題されています。

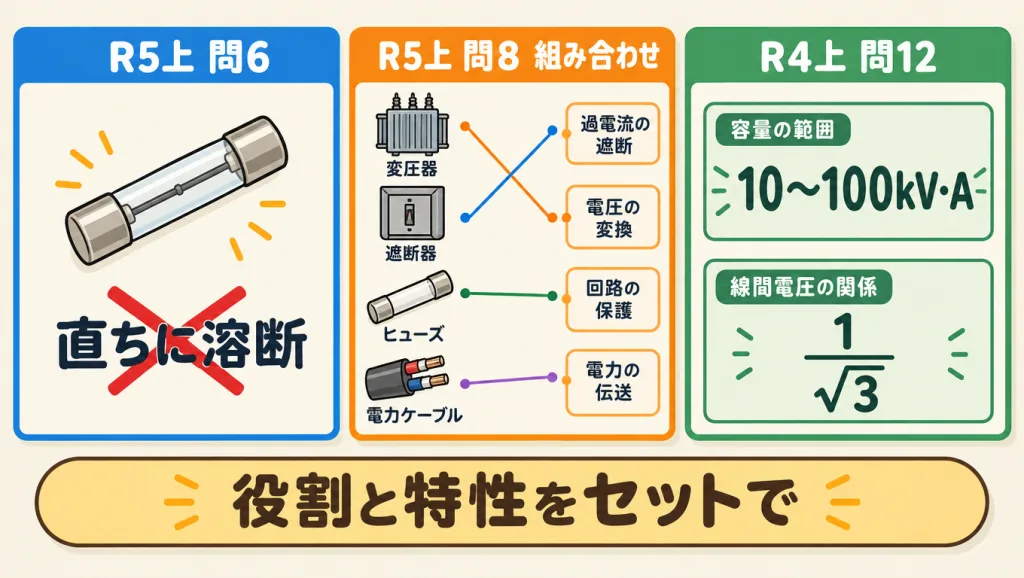

| 年度・問題 | 形式 | ポイント |
|---|---|---|
| 令和5年度上期 問6 | 論説（誤りを選ぶ） | 開閉器類。誤りは「高圧カットアウトのヒューズは雷サージなどの短時間大電流で直ちに溶断する」 |
| 令和5年度上期 問8 | 組み合わせ | ギャップレス避雷器－酸化亜鉛、ガス遮断器－SF6、CVケーブル－水トリー、柱上変圧器－鉄損 |
| 令和4年度上期 問12 | 空欄穴埋め | 柱上変圧器は「10〜100kV・A」、アモルファスで「低損失化」、「避雷器」を内蔵、V結線の出力はΔ結線の「1/√3倍」 |
| 令和6年度下期 問9 | 空欄穴埋め | 配電線は「非接地」方式、故障線と健全線の地絡電流は「逆位相」、低圧の短絡は柱上変圧器の「一次」側の「高圧カットアウト」で保護 |
ポイント1：「すぐ切れる」「いつも切れる」は疑う
令和5年度上期 問6のように、保護装置が「短時間の電流でも直ちに動く」と書かれた選択肢は要注意です。よい保護装置は、本当に危ないときだけ動くように、時間の特性を持たせてあります。
ポイント2：組み合わせ問題は「材料・現象」とセットで覚える
令和5年度上期 問8は、機材と関係の深い言葉を結びつける問題でした。この記事の組み合わせの表のように、「機材 ↔ 材料や劣化現象」をペアで覚えておくと、5つの選択肢から一気に絞りこめます。
ポイント3：数字は「10〜100kV・A」「1/√3」
令和4年度上期 問12では、柱上変圧器の容量の範囲と、V結線の出力比が問われました。V結線の出力はΔ結線の1/√3倍（約0.577倍）、2台分の容量に対する利用率は√3/2（約0.866）と、2つの数字を区別して覚えます。

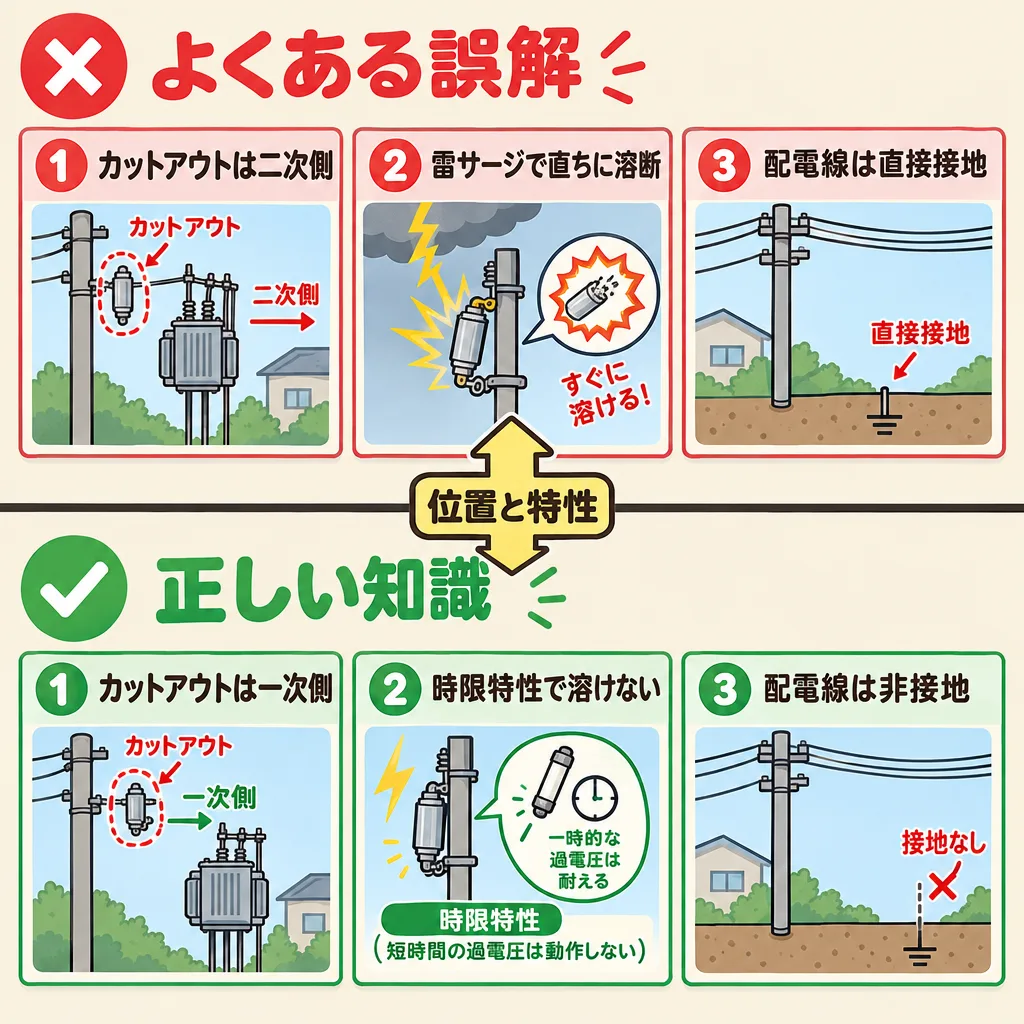

よくある間違い・つまずきポイント
1. 高圧カットアウトを柱上変圧器の二次側だと考える
高圧カットアウトは、名前のとおり高圧側、つまり柱上変圧器の一次側に取り付けます。
2. ヒューズは雷サージでもすぐ溶けると考える
雷サージのような短時間の大電流ではすぐ溶けないよう、時限特性を持たせてあります。
3. V結線の出力比と利用率を取り違える
Δ結線に対する出力比が1/√3（約0.577）、2台の合計容量に対する利用率が√3/2（約0.866）です。
4. 高圧配電線は直接接地だと考える
6.6kVの高圧配電線は、多くが非接地方式です。地絡電流が小さいので、地絡方向継電器で故障線を見分けます。
5. 構内ケーブルが短いと地絡過電流継電器が不要動作すると考える
不要動作が起きやすいのは、構内の高圧ケーブルが「長い」場合です。ケーブルの静電容量が大きくなり、外部の事故でも大きな零相電流が流れるからです。
よくある質問
まとめ：「下げる・守る・切り分ける・逃がす」で整理する
- 下げる：柱上変圧器（6.6kV→100V・200V、10〜100kV・A、避雷器内蔵、アモルファスで低損失）
- 守る：高圧カットアウト（一次側のヒューズ、時限特性で雷サージでは溶けない）
- 切り分ける：区分開閉器と時限順送方式、ループ方式の結合開閉器
- 逃がす：ギャップレス避雷器（酸化亜鉛の非直線抵抗）
- 保護：非接地方式、地絡は方向で見分ける（逆位相）、短絡は過電流継電器
まずは配電線を変電所から家まで順にたどり、機材の名前と役割を4つの言葉で言えるか試してみてください。それができれば、論説も組み合わせ問題も迷わずに解けます。
