こんにちは、シラスです。電験三種「理論」の交流回路で、多くの受験者が「とりあえず暗記」で済ませている最大のテーマ──それが「位相のπ/2ずれ」です。

でも、ここを「式」ではなく「物理の言葉」で理解できると、交流回路の景色が一変します。共振、力率、ベクトル図、すべてが「あ、そういうことか」と繋がります。微分の数式は使わずに、絵だけで90°ずれの本質を説明します。

まず結論：3つの素子で電流と電圧の関係はこうなる

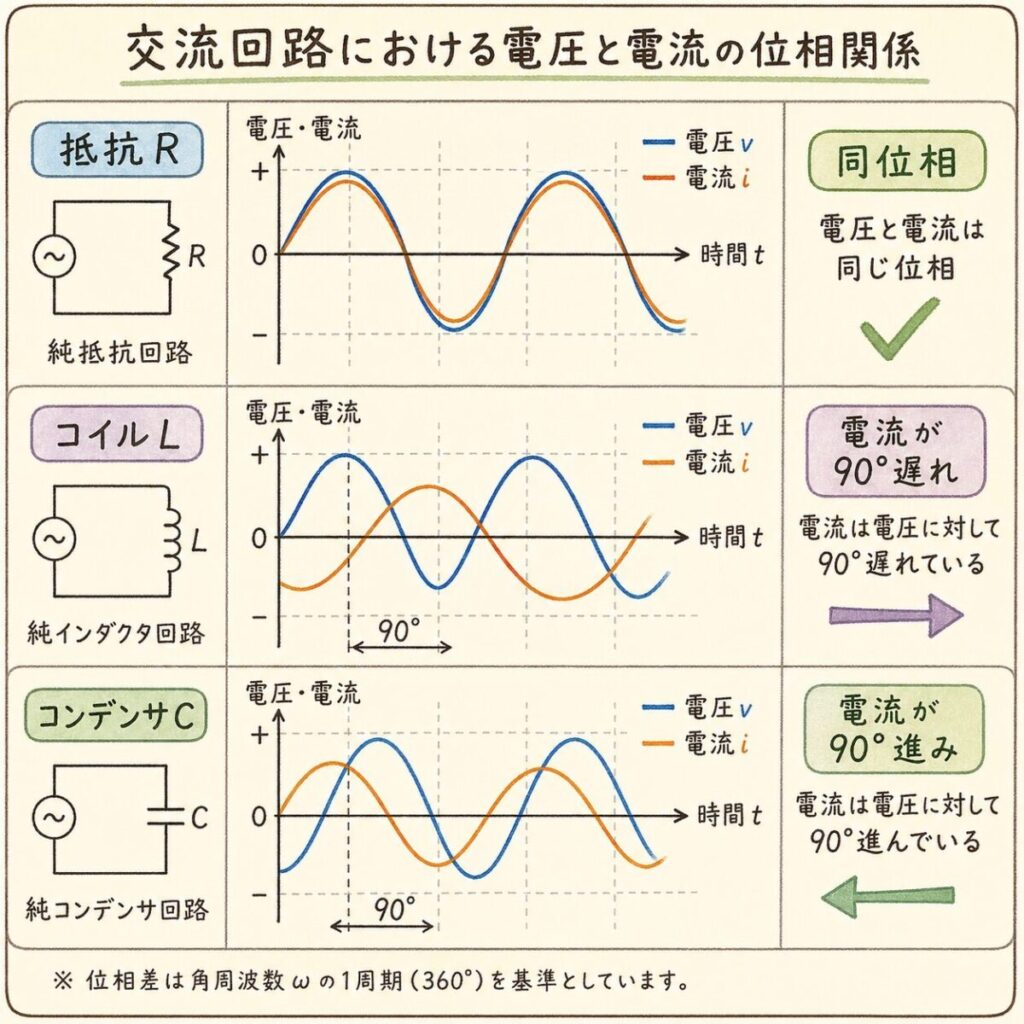

最初に「答え」を示します。交流回路で、抵抗R・コイルL・コンデンサCに同じ電圧をかけたとき、流れる電流の位相は次のようになります。

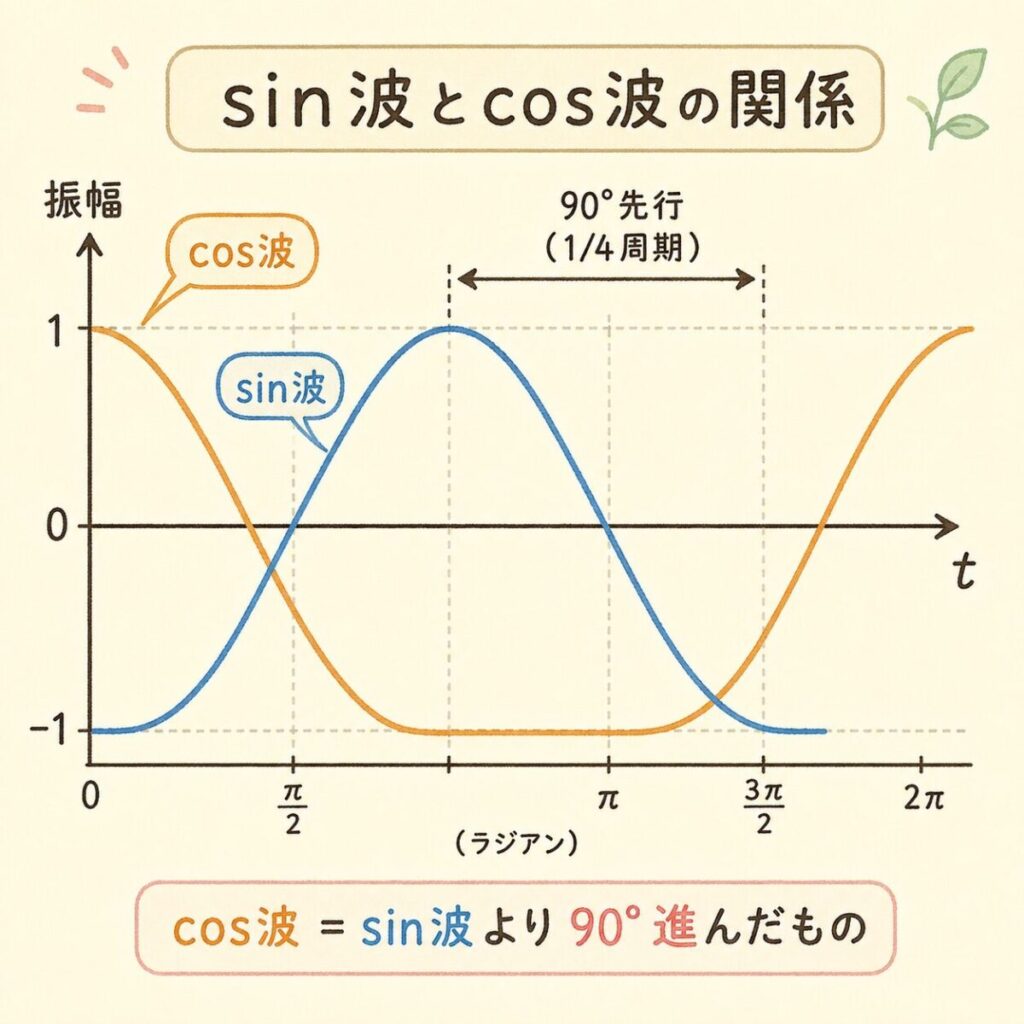

そもそも、「90°ずれている」とはどういう状態でしょうか。これを直感で理解するために、sin波とcos波を比べてみましょう。

これがsin波とcos波の本質です。cos波は、sin波と比べて1/4周期（=90°）だけ早くピークに達している。逆に言えば、sin波はcos波より90°遅れている。

それでは本題です。なぜコイルでは電流が電圧より90°遅れるのか──。これを理解するカギは、コイルの「物理的な性質」にあります。

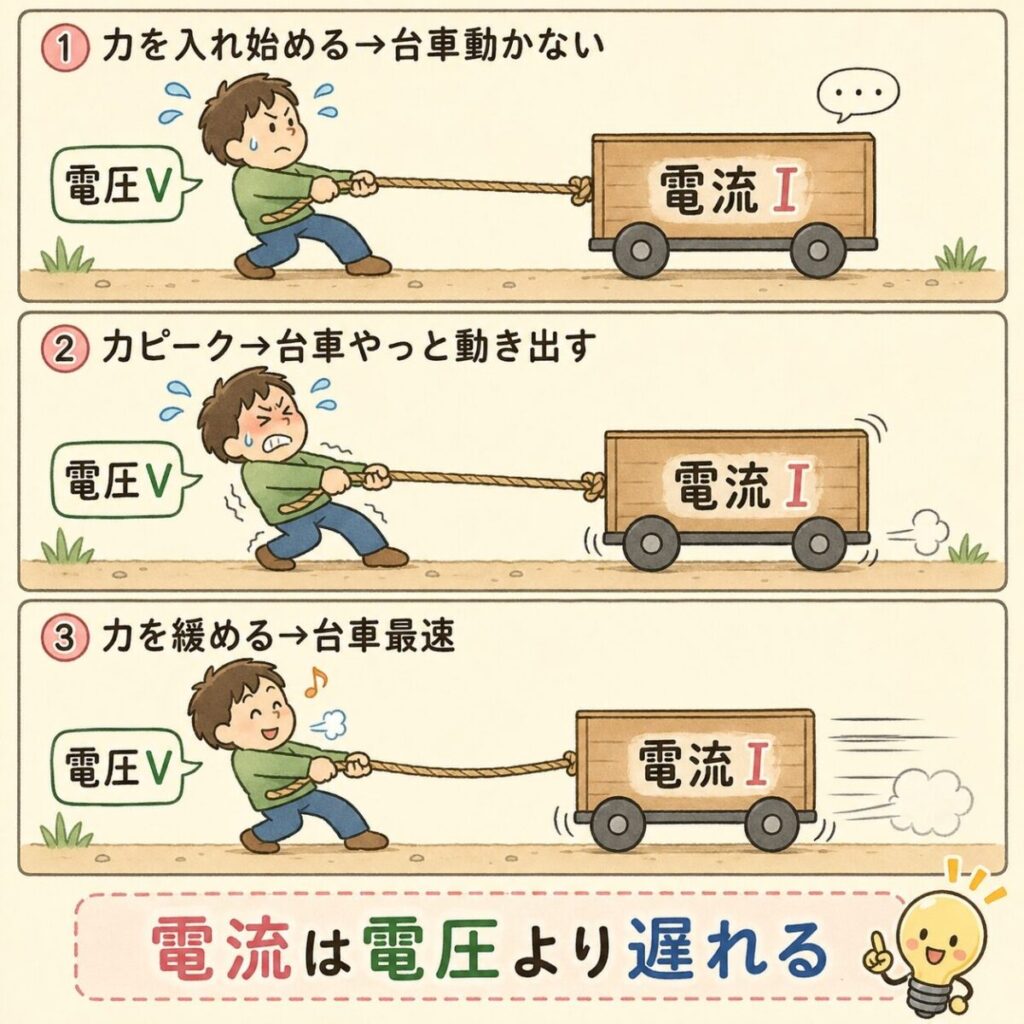

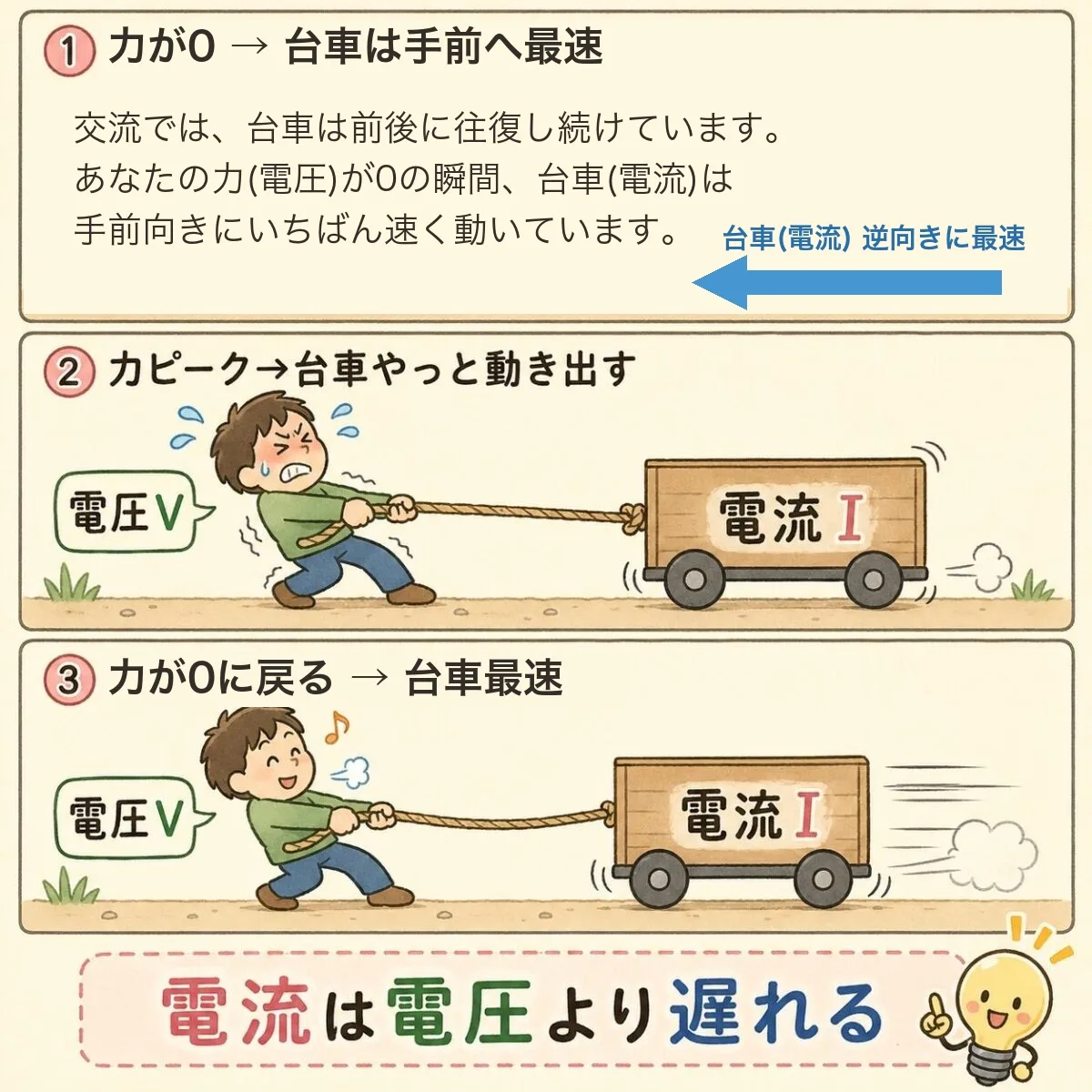

重い台車を、前へ引いては後ろへ押し戻す――これを休まずくり返すシーンを想像してください（交流は、ずっと往復し続ける波です）。あなたが「電圧」、台車が「電流」です。

この続きと一緒に読まれている記事

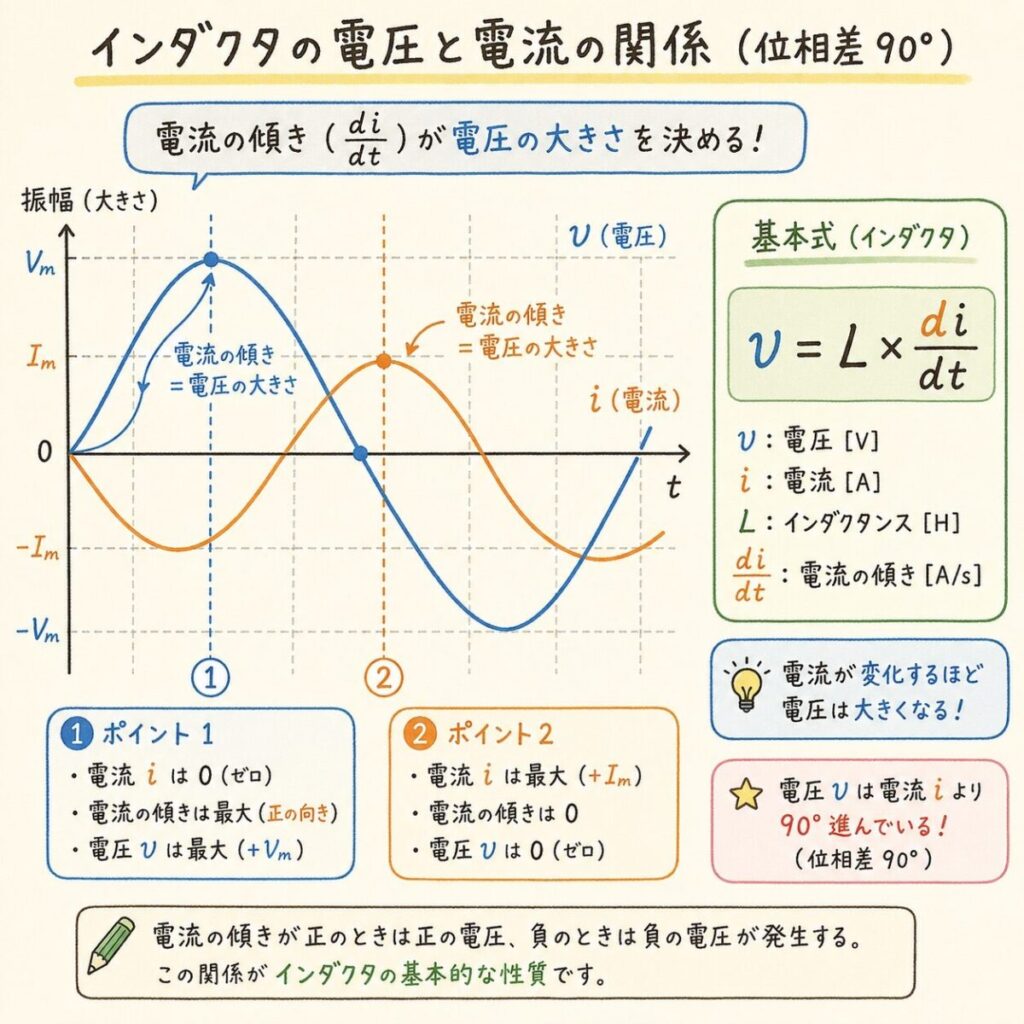

コイルの基本式は v = L × di/dt。これは「電圧は電流の変化率（傾き）に比例する」という意味。

コンデンサはコイルとは正反対です。電流が電圧より90°「進む」。これも物理で説明できます。

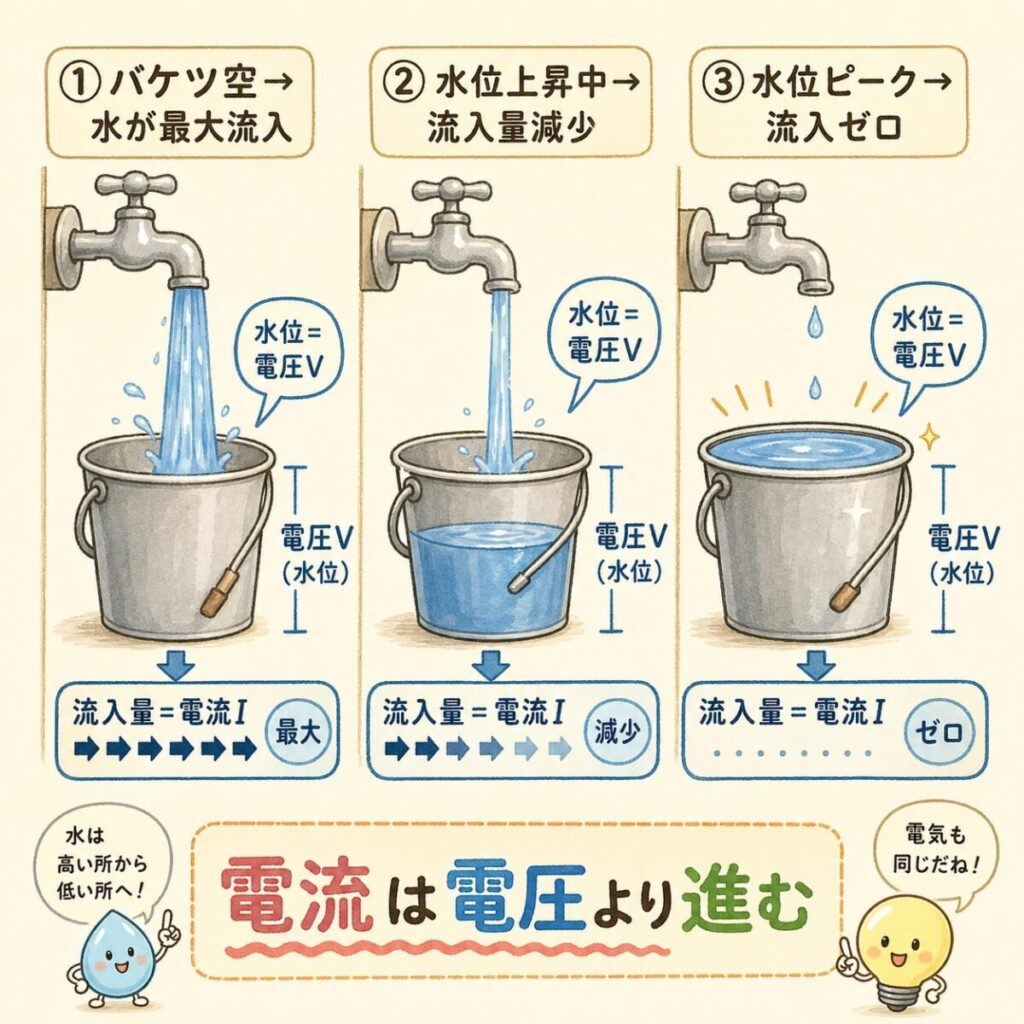

バケツに水を貯めるシーンを想像してください。バケツの水位が「電圧」、水の流入量（流れる速さ）が「電流」です。

コンデンサの基本式は i = C × dv/dt。今度は「電流は電圧の変化率（傾き）に比例する」。

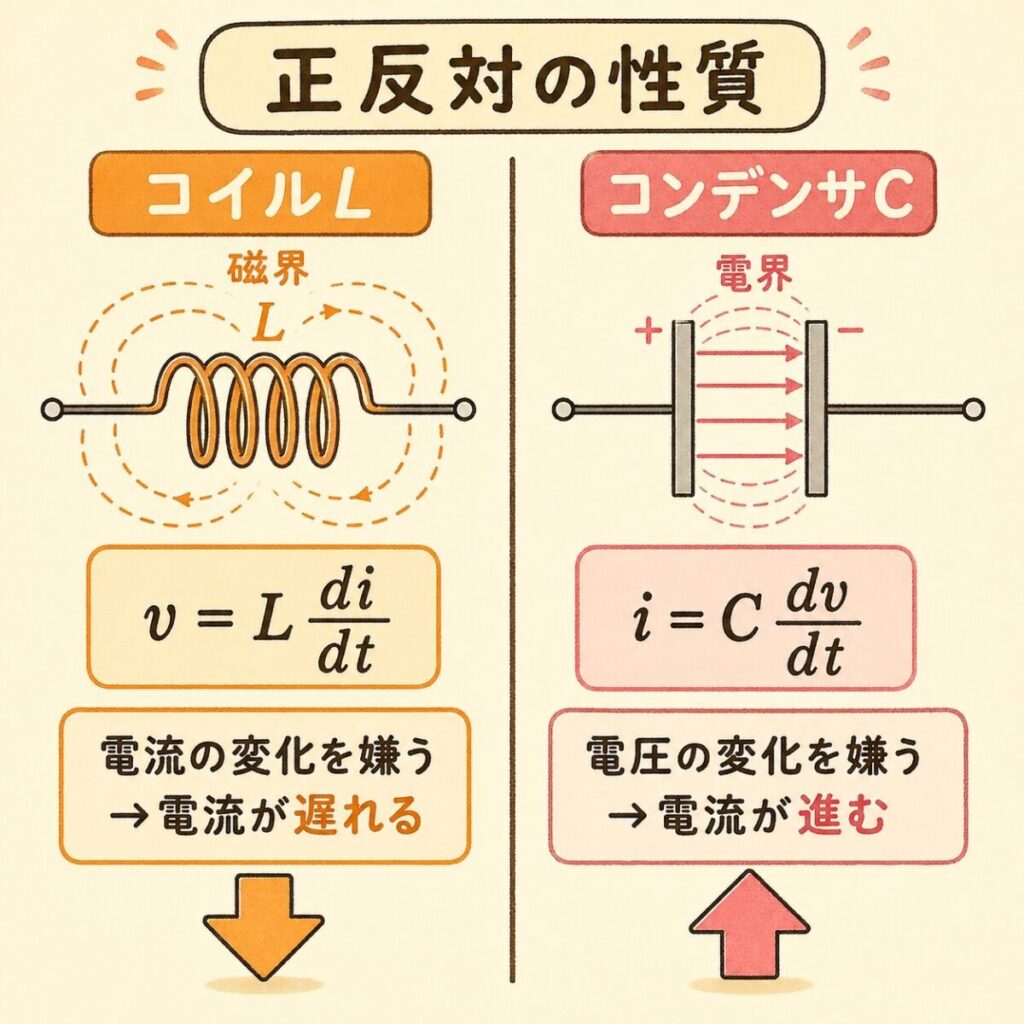

ここまでの内容を整理すると、コイルとコンデンサの違いがハッキリ見えてきます。

「電流が進む」と聞くと、何か電流の流れが速くなるイメージを持ちがちですが、波の速さは関係ありません。あくまで「波の山と谷のタイミング」がずれているだけ。電圧と電流は同じ周波数で振動していて、ピークの来る時刻が1/4周期分ずれている、という話です。

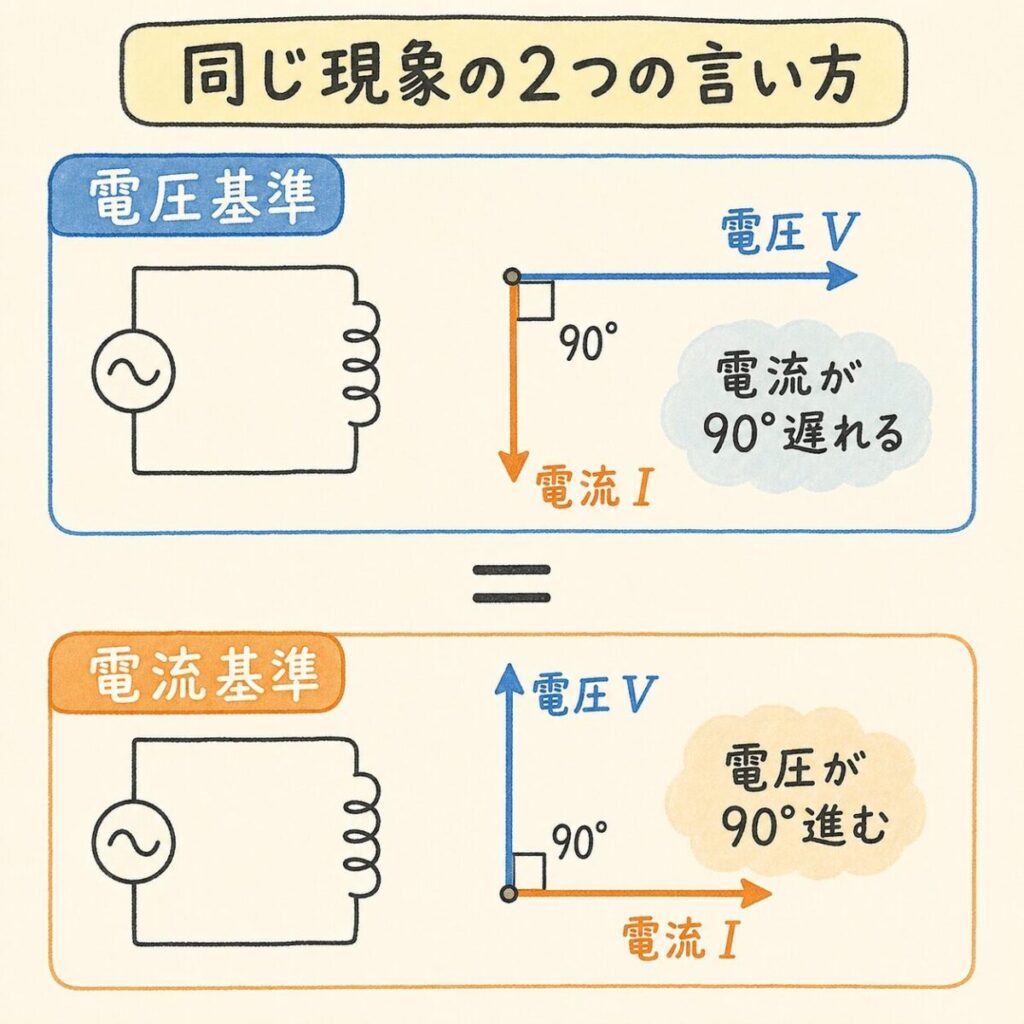

教科書によって、基準の取り方が違うことがあります。

「コイルだと90°遅れる」と書きましたが、これは「純粋なコイル（理想コイル）」の話。実際のコイルは抵抗成分も含むため、遅れ角は0°〜90°の間になります。電験三種の問題では「理想コイル」「理想コンデンサ」を扱うので90°ピッタリですが、現場では純粋にπ/2にはなりません。

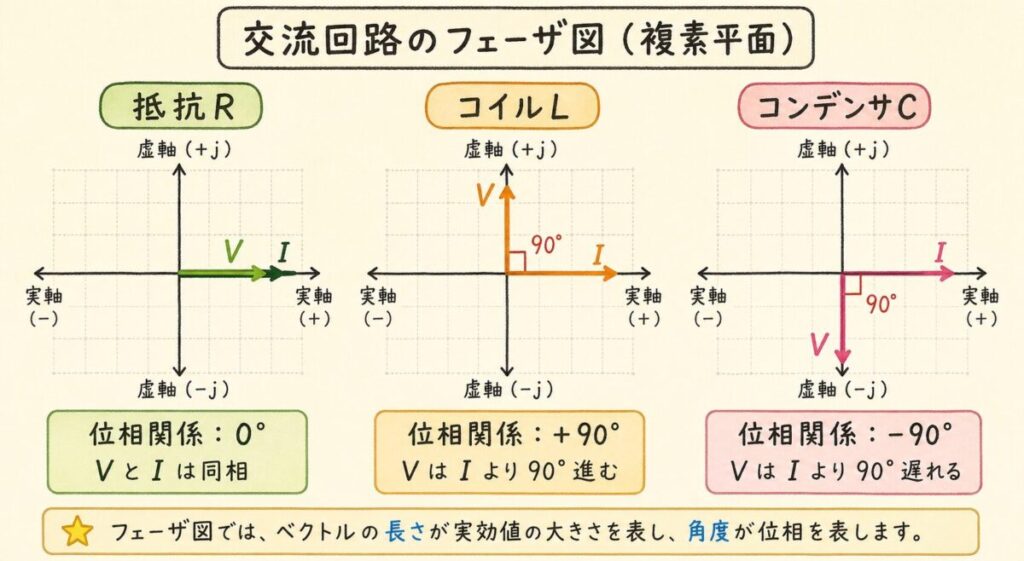

位相のπ/2ずれは、ベクトル図で「直角」として表現されます。これが交流回路でベクトル図を多用する理由です。

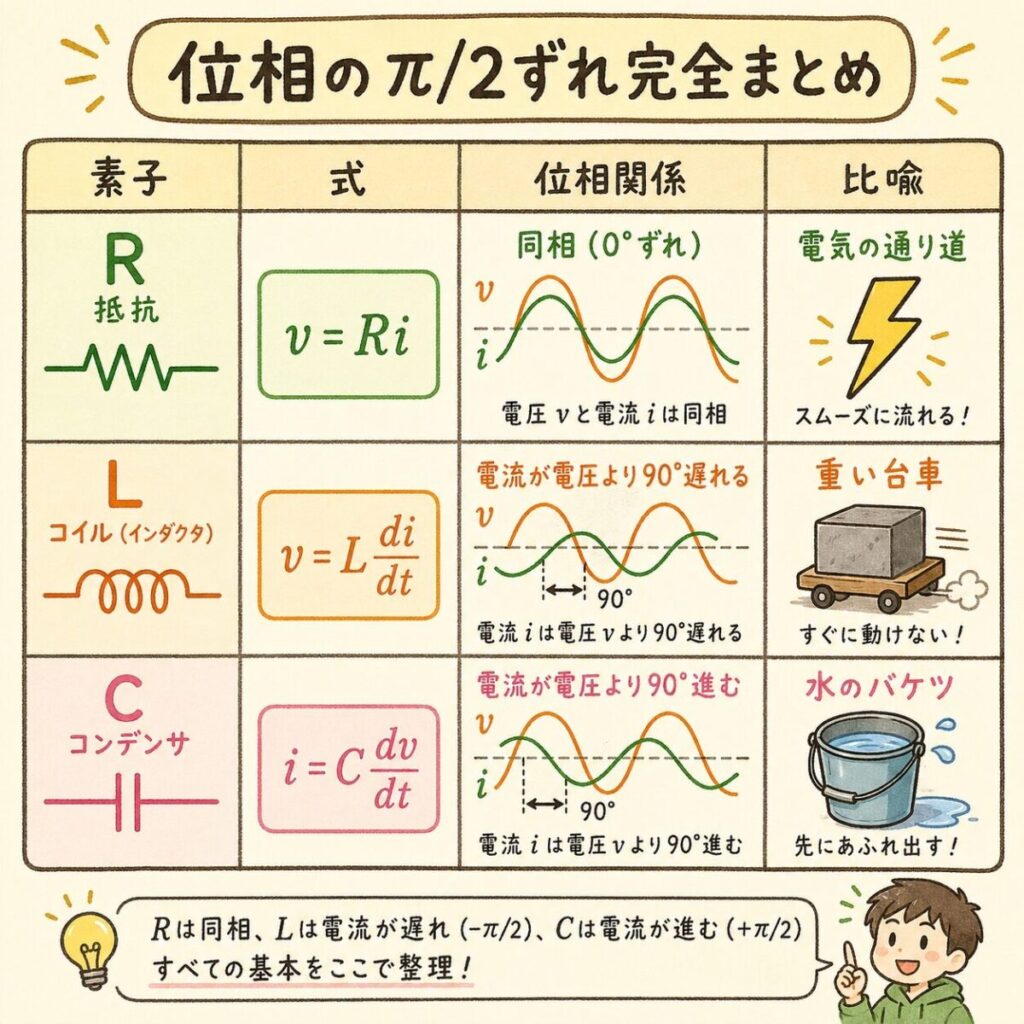

コイルとコンデンサの位相のπ/2ずれは、暗記ではなく物理で理解できる現象です。最後に要点を整理しましょう。

素子	本質	電流の位相	ベクトル図
R	エネルギーを消費	同位相	電圧と電流が重なる
L	磁気として蓄える	90°遅れ	電圧↑、電流→
C	電荷として蓄える	90°進み	電圧↓、電流→
