これまでの記事でフライバック・フォワード・フルブリッジ・LLCと、絶縁型電源の主要トポロジーを学んできました。しかし、これらは全て「DC入力」を前提とした方式です。実際の電源はコンセント(AC100V/200V)から電気をもらうので、その手前に「ACをDCに変換する回路」が必要になります。

ただACを整流するだけでは、電力会社や周りの機器に大迷惑をかけることになります。それを防ぐのが今日の主役、PFC(Power Factor Correction、力率改善)回路です。

この記事では、PFCの3つの方式(パッシブ・アクティブ・トーテムポール式)を「タクシーの待ち方」のたとえで完全理解できるよう解説します。

そもそも、なぜPFCが必要なのか?

PFCが必要な理由を、「駅前のタクシーの待ち方」でたとえてみましょう。

PFCなしの電源 = マナーの悪い客

PFCがない電源は、コンセントから電気を「ピーク時だけドカッと一気に」もらいます。タクシーで例えるなら、朝の通勤ラッシュの時だけ大量のタクシーを呼びつけて、それ以外の時間は使わないお客さんのようなものです。

これだと、タクシー会社は朝のピーク時間に合わせて大量の車両を用意しなければなりません。他の時間は車両が遊んでしまい、効率が悪い。電力会社も同じで、ピーク電流に合わせて発電設備や送電線を太くする必要が出てきます。

PFCありの電源 = 行儀の良い客

PFC付きの電源は、コンセントから電気を「1日を通してまんべんなく、滑らかに」もらいます。タクシーで言えば、1日中コンスタントにタクシーを使う、計画的なお客さん。タクシー会社にとっても電力会社にとっても、ありがたい存在です。

力率とは?
力率(Power Factor)= 実際に使える電力 ÷ 見かけ上の電力
PFなしだと力率0.5〜0.6(=半分くらいムダ)、PFCありなら0.99以上に改善できます

PFCは法律で義務化されている

PFCは「あったほうがいい」レベルではなく、75W以上の機器では法的に義務化されています。代表的な規格がIEC 61000-3-2で、これに違反すると製品を販売できません。だからこそ、電源設計者はPFCを必ず学ぶ必要があるのです。

現場の声
「PFCなしでも動くから後回しでいいや」と試作したら、EMI試験で高調波がガッツリ規格オーバーして、結局PFCを後付けするハメに…というのは電源設計者あるあるです。最初からPFCありきで設計しましょう。

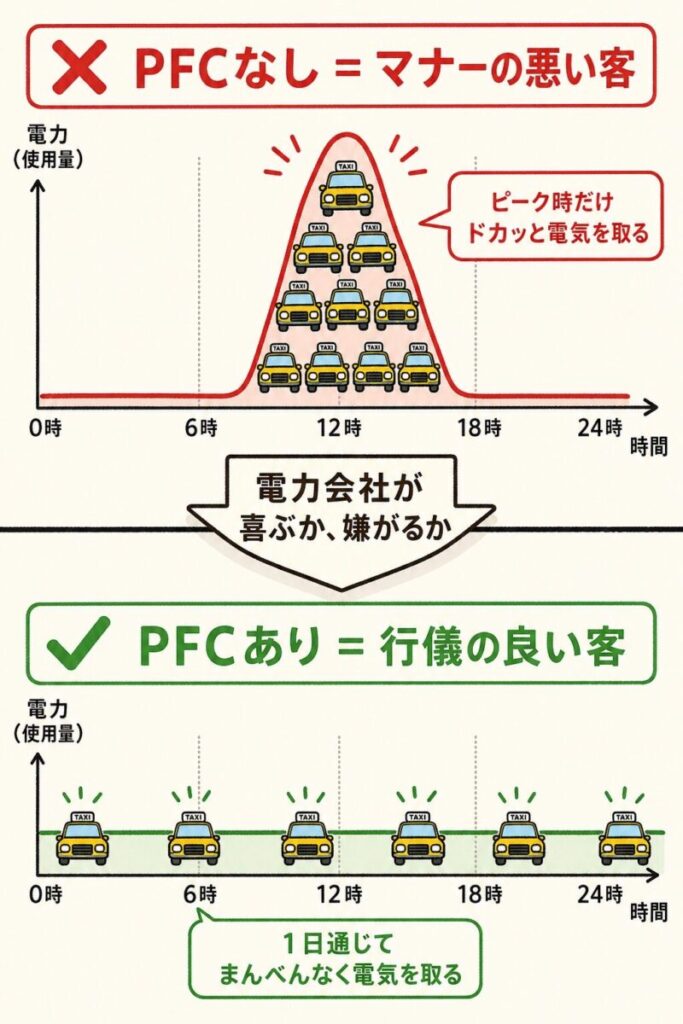

PFC(力率改善)が必要な理由をタクシーにたとえた図。PFCなしはピーク時だけ電気を取り、PFCありは一日を通してまんべんなく取る
PFCが必要な理由をタクシーにたとえると

PFCの3方式:パッシブ・アクティブ・トーテムポール式

PFC回路には大きく3つの方式があります。技術の進歩とともに進化してきた歴史でもあります。

①パッシブPFC

大きなコイルだけで力率を改善する古典的な方式。シンプルだが大型・重い。1980年代〜の小型機器で今も使われる。

②アクティブPFC(昇圧型)

MOSFETで能動的に電流波形を整形する現代の主流。1990年代〜広く採用。効率94〜96%。

③トーテムポール式PFC

整流ダイオードまでMOSFET化した次世代型。効率99%超を達成。SiC/GaNの登場で2010年代〜実用化。

ポイント
①→②→③と進化するにつれて、「ダイオードを減らしてMOSFETで置き換える」方向に向かっています。ダイオードは電流が流れると電圧が落ちる(=損失)ため、MOSFETに置き換えるほど効率が上がります。

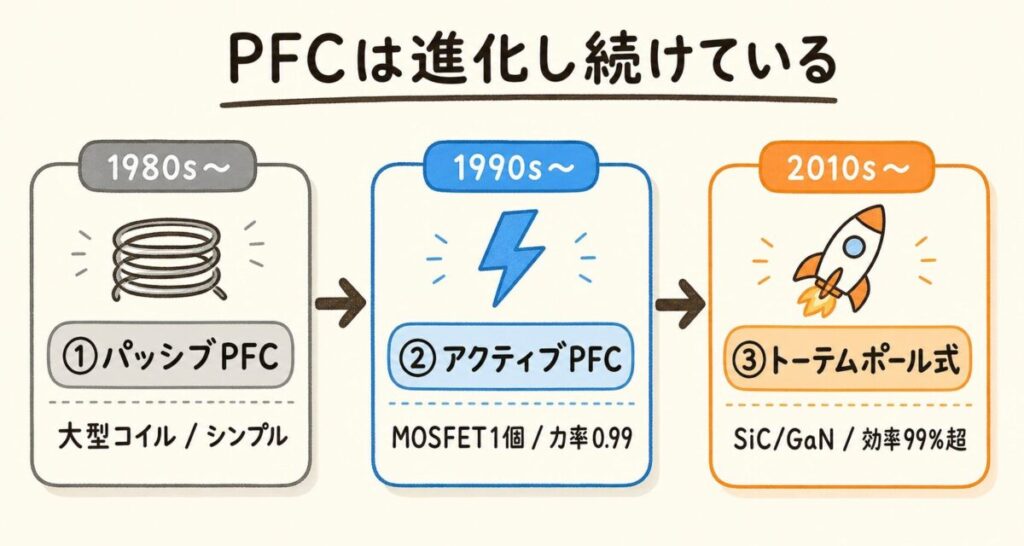

PFCの進化の図。1980年代のパッシブPFC、1990年代のアクティブPFC(力率0.99)、2010年代のトーテムポール式(SiC/GaNで効率99%超)
PFCの進化:パッシブ・アクティブ・トーテムポール

①パッシブPFC:大きなコイルで強引に改善

パッシブPFCは、整流回路の直後に大きなコイル(チョークコイル)を1個入れるだけのシンプルな方式です。「パッシブ(受動的)」の名前の通り、能動的な制御はせず、コイルの「電流を平滑にする性質」だけで力率を改善します。

パッシブPFCのイメージ

タクシーの例えで言えば、「水でいっぱいの大きなバケツを抱えて、ピーク時の客の流れを物理的に堰き止める」ようなものです。力技ですが、確かに効果はあります。

○

メリット

  • 回路が極めてシンプル
  • 故障率が低い(壊れない)
  • ノイズが少ない
  • コントローラ不要
×

デメリット

  • コイルが巨大・重い
  • 力率は0.7〜0.9程度が限界
  • 厳しい規格には適合困難
  • 大電力用途に不向き

どこで使われている?

パッシブPFCは、「75W〜300W程度の安価な機器」で今も使われています。例えば、安価なPC電源、白物家電(一部)、業務用照明など。コストが最優先される用途です。

ただし、最新の省エネ規格(80PLUS Bronze以上、ErP Lot6など)には適合できないため、新規設計ではほぼ採用されません。「過去の遺産」として知っておく程度でOKです。

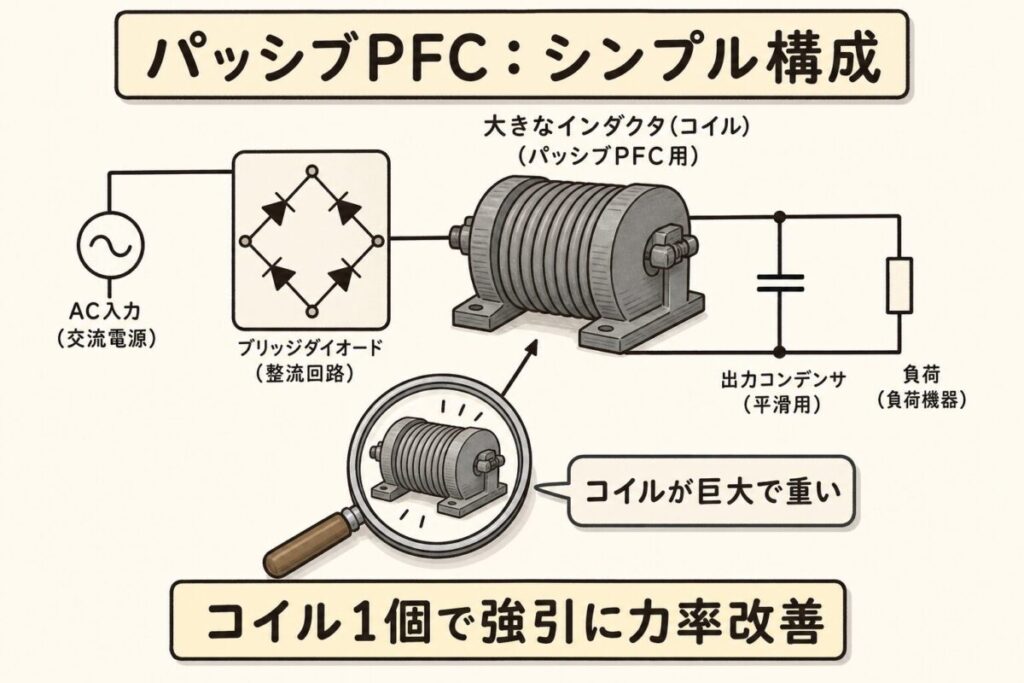

パッシブPFCの回路図。ブリッジダイオードのあとに大きなインダクタ(コイル)を入れて力率を改善する
パッシブPFC:大きなインダクタで力率を改善

②アクティブPFC(昇圧型):現代の標準

アクティブPFCは、整流後の電源に「昇圧コンバータ」を組み込み、入力電流の波形を能動的に整形する方式です。現在の電源設計の事実上の標準と言える方式です。

アクティブPFCの構成

①

ブリッジダイオード:AC→脈動DCに整流(従来通り)

②

PFCチョークコイル:エネルギーを溜める/放出する

③

PFC MOSFET(1個):電流波形を整形するスイッチ

④

昇圧ダイオード:出力コンデンサへの逆流を防ぐ

⑤

PFCコントローラIC:電流波形を入力電圧波形に追従させる頭脳

アクティブPFCのイメージ

タクシーの例えなら、「お客さんの流れを見ながら、コントロールセンターが配車を細かく調整する」イメージです。MOSFETを高速にON/OFFすることで、入力電流を「電圧波形と同じきれいな正弦波」に整形します。

○

メリット

  • 力率0.99以上を達成
  • 効率94〜96%
  • 幅広い電力レンジ(100W〜数kW)
  • 世界中の規格に適合
  • コントローラICが豊富
×

デメリット

  • ブリッジダイオードでの損失が大きい
  • 効率96%以上は困難
  • パッシブよりコスト高
  • 制御設計が必要

アクティブPFCは「昇圧型」とも呼ばれ、出力電圧は通常DC380V〜400Vに昇圧されます。この高い電圧が、後段のLLCやフルブリッジの入力になります。

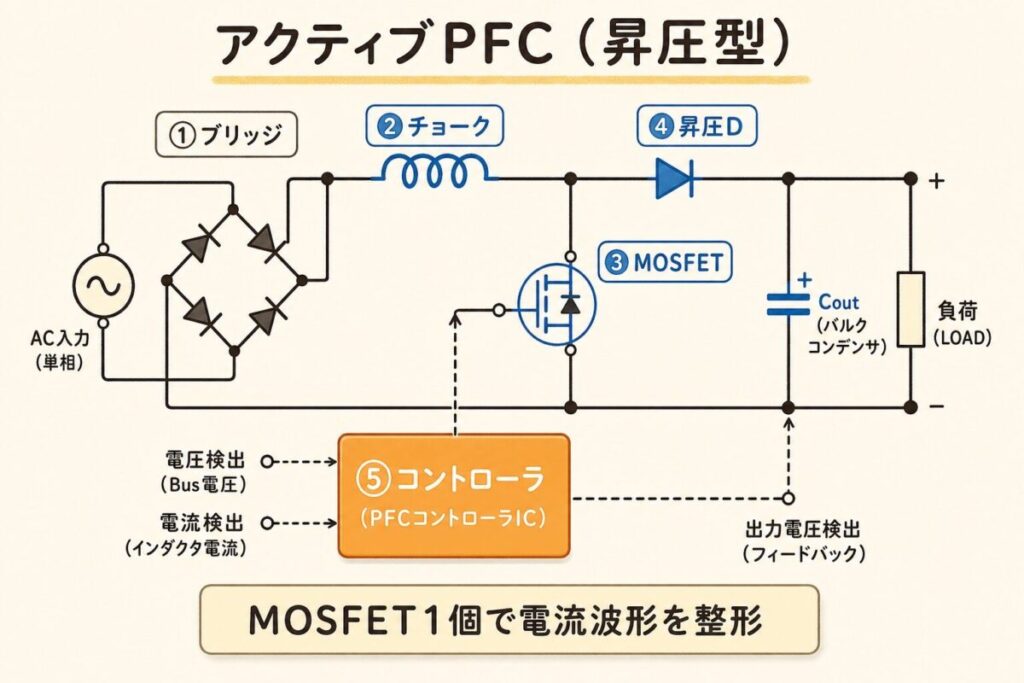

アクティブPFC(昇圧型)の回路図。ブリッジ、チョーク、MOSFET、昇圧ダイオード、コントローラで電流波形を整形する
アクティブPFC(昇圧型)の回路

③トーテムポール式PFC:次世代の本命

トーテムポール式PFCは、アクティブPFCのブリッジダイオードを撤廃し、すべてMOSFETに置き換えた次世代方式です。「トーテムポール」とは、2つのMOSFETを縦に積み上げた構造がインディアンのトーテムポール(柱)に似ていることから付いた名前です。

なぜ今、トーテムポール式が注目されているのか?

理論自体は1990年代からあったのですが、当時のシリコン(Si)MOSFETでは高速スイッチングができず、現実的に動かせませんでした。しかしSiC(炭化ケイ素)やGaN(窒化ガリウム)といった次世代パワー半導体が登場し、高速・低損失なスイッチングが可能になったことで、ついに実用化されました。

トーテムポール式の構成

高速スイッチング側

SiCまたはGaN MOSFET×2個(縦積み)
数百kHzで高速ON/OFF

低速スイッチング側

Si MOSFET×2個(縦積み)
商用周波数(50/60Hz)で切替

合計4個のMOSFETで、入力ACをそのまま昇圧コンバータとして動作させます。ブリッジダイオードがゼロになることで、その分の損失(2個のダイオードで約2V×電流分の発熱)が消えます。

○

メリット

  • 効率99%超を達成可能
  • 高周波化で小型化
  • 双方向動作が可能(充放電できる)
  • 業界標準になりつつある
×

デメリット

  • SiC/GaN MOSFETが非常に高価
  • 高速スイッチングでEMI対策が困難
  • 制御アルゴリズムが複雑
  • 専用コントローラICが限られる
なぜ「双方向動作」できるのか?
ブリッジダイオードがないので、電流が「ACからDC」だけでなく「DCからAC」にも流せます。これはEV用車載充電器(OBC)でV2H(Vehicle to Home、車から家へ電気を戻す)機能を実現する上で決定的な利点になります。
【完全図解】なぜ整流後に平滑コンデンサが必要なのか?|「脈動するDC」はDCじゃない。波打つ電圧をなめらかにする仕組みを初心者向けに徹底解説
あわせて読みたい
【完全図解】なぜ整流後に平滑コンデンサが必要なのか?|「脈動するDC」はDCじゃない。波打つ電圧をなめらかにする仕組みを初心者向けに徹底解説

整流後に平滑コンデンサが必要な理由

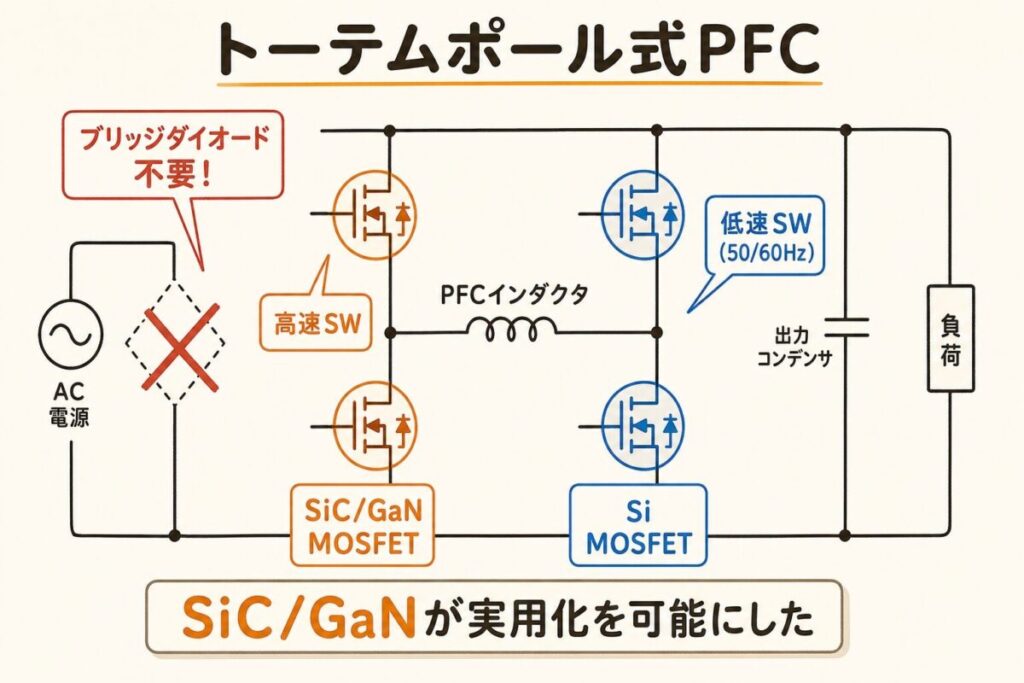

トーテムポール式PFCの回路図。ブリッジダイオードが不要で、高速スイッチングのSiC/GaN MOSFETと低速のSi MOSFETを使う
トーテムポール式PFC:ブリッジダイオードが不要

3方式の完全比較表

ここまでの内容を一覧で整理します。設計判断のチートシートとして使ってください。

比較項目 パッシブPFC アクティブPFC トーテムポール式
力率(PF) 0.7〜0.9 0.99以上 0.99以上
効率 98%(受動損のみ) 94〜96% 98〜99%超
使う半導体 なし Si MOSFET×1 SiC/GaN×2+Si×2
ブリッジダイオード 必要 必要 不要
サイズ 大型(コイル巨大) 中 小型
コスト 安 中 高
制御の難しさ 不要 中 難
双方向動作 不可 不可 可能
得意な電力 〜300W 100W〜数kW 500W〜数十kW
暗記用ポイント
「パッシブ=安いけど力不足」「アクティブ=現代の標準」「トーテムポール=最新の高効率」。この3行で覚えればOKです。

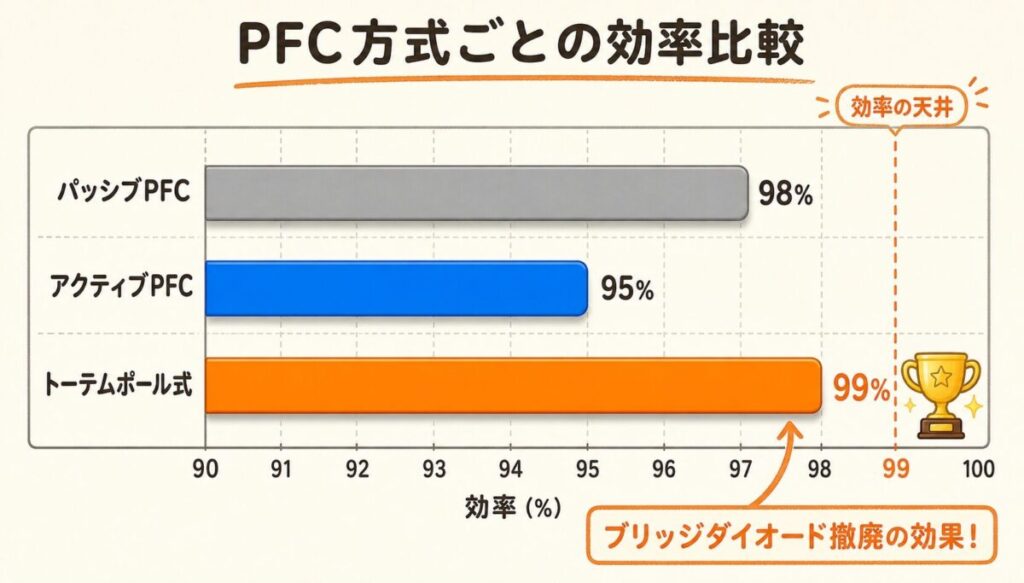

PFC方式ごとの効率の比較棒グラフ。ブリッジダイオードをなくしたトーテムポール式が99%で最も高い
PFC方式ごとの効率の比較:トーテムポール式が最も高い

どれを選ぶ?用途別の選定基準

設計の現場では、以下のフローで判断すれば迷いません。

STEP 1

出力電力は75W以下?
Yes → PFC不要(法規制対象外)
No → 次のSTEPへ

STEP 2

コスト最優先?
Yes(〜300W、量販品)→ パッシブPFC
No → 次のSTEPへ

STEP 3

効率99%以上が必要?
No(一般用途)→ アクティブPFC
Yes(80PLUS Titanium以上、EV充電器など)→ トーテムポール式

STEP 4

双方向動作が必要?
Yes(V2H、蓄電システム)→ トーテムポール式一択
No → アクティブPFCで十分

用途別の典型例

用途 採用方式 理由
安価なPC電源(250W) パッシブPFC コスト最優先
大型TV用電源(300W) アクティブPFC 省エネ規格対応
産業用制御電源(1kW) アクティブPFC 実績豊富・安定
80PLUS Titanium電源(2kW) トーテムポール式 効率96%以上必須
EV車載充電器(11kW) トーテムポール式 双方向+高効率
データセンター電源(3kW) トーテムポール式 電気代削減の投資効果
現場の声
「迷ったらアクティブPFC」が現場の鉄則です。実績・部品の入手性・コントローラICの選択肢、すべてが揃った無難な選択肢。トーテムポール式は高効率が「ビジネス的に意味を持つ」用途(データセンター、EV)で初めて採用検討すべき方式です。

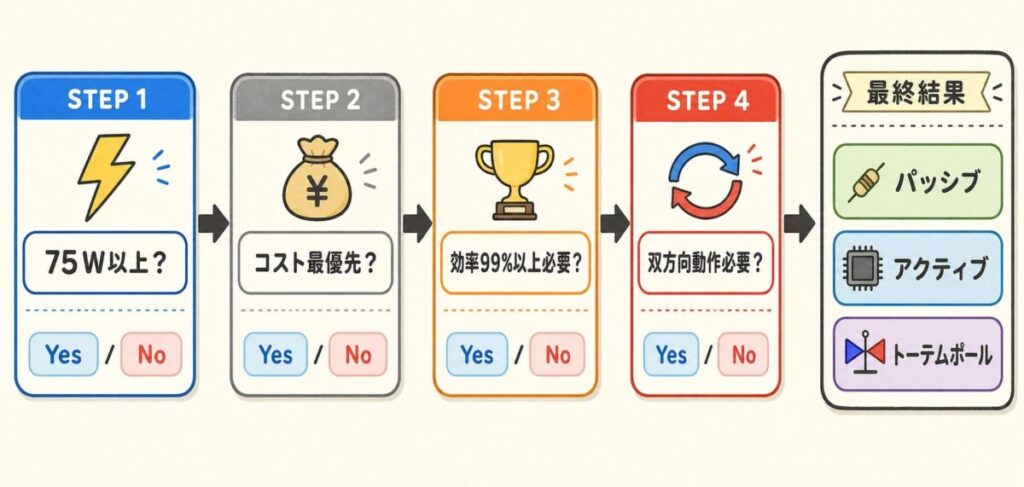

PFC回路の選び方の4ステップの図。75W以上か、コスト優先か、効率99%以上が必要か、双方向動作が必要かでパッシブ・アクティブ・トーテムポールを選ぶ
PFC回路の選び方4ステップ:電力・コスト・効率・双方向
この記事の理解を深める本と道具
おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

おすすめの本

パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。

次に読むなら、この1本

PFC の昇圧回路も含めて、スイッチング電源の方式は次の一覧で比べられます。

スイッチング電源トポロジー一覧|降圧・昇圧・絶縁型まで全網羅
まずはここから
スイッチング電源トポロジー一覧|降圧・昇圧・絶縁型まで全網羅

降圧・昇圧・絶縁型まで全網羅

一覧を見る →

まとめ:PFCは「電源の入口で電気の使い方を整える」装置

最後にこの記事のポイントを整理します。

この記事の要点
  • PFCは電源がコンセントから「行儀よく」電気をもらうための装置。75W以上の機器では法的に義務化
  • パッシブPFC:大きなコイルだけ。シンプルだが力率0.7〜0.9止まり。安価な機器向け
  • アクティブPFC:MOSFET 1個で電流波形を整形。力率0.99以上、効率94〜96%。現代の標準
  • トーテムポール式PFC:ブリッジダイオードを撤廃しSiC/GaNでMOSFET化。効率99%超、双方向動作可。次世代の本命
  • 選び方の基本:コスト重視ならパッシブ、無難ならアクティブ、最高効率ならトーテムポール
  • 「迷ったらアクティブPFC」が現場の鉄則

次に客先で「なぜこのPFC方式を選んだのか」と聞かれたら、こう答えてください。「出力電力1kW級で80PLUS Gold相当の効率要求があるため、実績の豊富なアクティブPFC(昇圧型)を採用しました。99%以上の高効率が必要な場合はトーテムポール式への切り替えも検討します」と。これで設計の意図が明確に伝わります。
