前回の記事で、スイッチング電源の原理を学びました。MOSFETの高速ON/OFFとインダクタの組み合わせで、効率よく電圧を変換する仕組みでしたね。
ここで1つ、疑問が浮かびませんか?
「スイッチのON/OFFをもっと速くしたら、何かいいことがあるの?」
答えは「ある。しかも、ものすごく大きなメリットがある」です。
スイッチング周波数を上げると、電源回路の中で最も場所を取る部品──インダクタとコンデンサ──を劇的に小さくできます。昔のACアダプターがレンガのように重くて大きかったのに、今のGaN充電器が手のひらサイズに収まっているのは、まさにこの「高周波化」のおかげです。
しかし、メリットだけではありません。周波数を上げるほど「スイッチング損失」が増え、効率が下がるという致命的なトレードオフもあります。
この記事では、「なぜ周波数を上げると部品が小さくなるのか」を物理的な理由から完全図解で解説し、同時に「なぜ無限には上げられないのか」のトレードオフもセットで理解します。
スイッチング周波数とは?(30秒で復習)
まず「スイッチング周波数」の意味を30秒で復習します。
水道のたとえで復習しましょう。スイッチング電源は「蛇口を全開⇔全閉で高速切替して、貯水タンク(インダクタ)で水流をなめらかにする」仕組みでした。

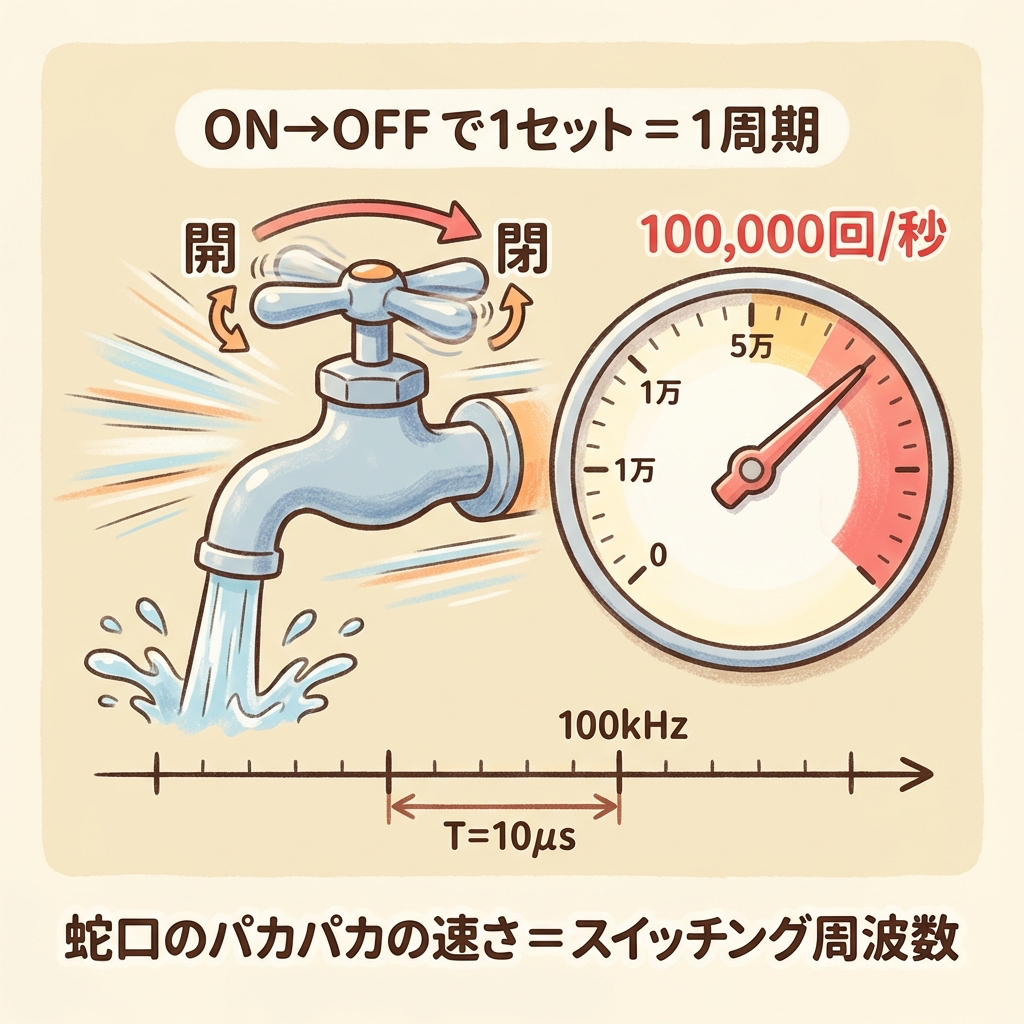

スイッチング周波数とは、この蛇口の「パカパカ開閉する速さ」のことです。100kHzなら1秒間に10万回パカパカ。2MHzなら200万回パカパカ。
では、この「パカパカの速さ」を上げると、なぜ部品が小さくなるのでしょうか?

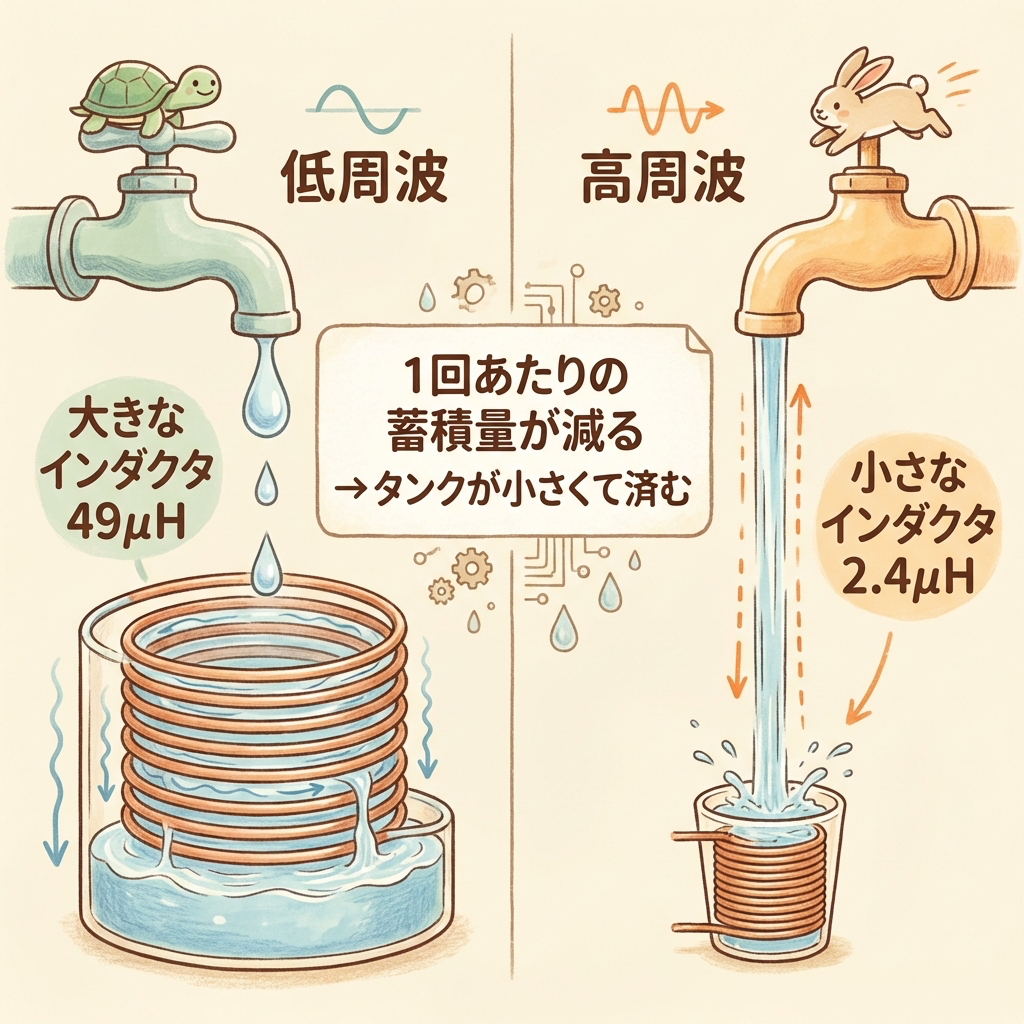

核心|「1回あたりに蓄えるエネルギーが減る」からタンクが小さくて済む
ここが今回の記事の核心です。結論を先に言います。
水道のたとえで理解する
スイッチング電源を「蛇口のパカパカ開閉+貯水タンク」にたとえていました。この2つのシナリオを比較してみてください。
これが「周波数を上げると部品が小さくなる」のすべてです。蛇口のパカパカが速くなるほど、1回のON/OFFでタンクに貯める水の量が減るので、タンクを小さくしても水流が途切れなくなるのです。

インダクタが小さくなる物理的な理由

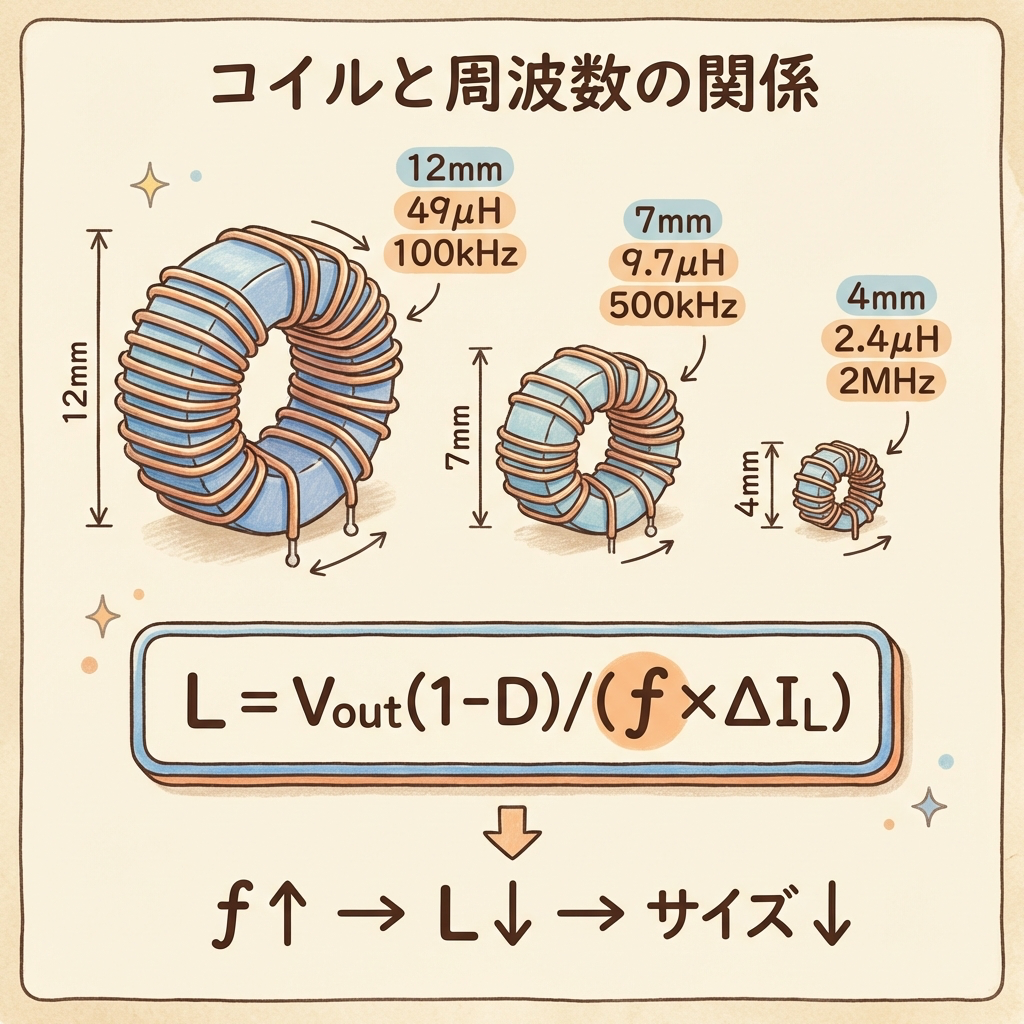

インダクタンスLと周波数fの関係
降圧コンバータにおいて、必要なインダクタンスの大きさは以下の式で決まります。
この式で注目してほしいのは、分母に f(スイッチング周波数)があるということです。つまり、fが大きくなればLは小さくなる。fが2倍になればLは半分で済むのです。
具体的な数字で見てみよう
12V→5V、出力電流2A、リップル電流を出力電流の30%(0.6A)に設定した場合で計算してみます。
| スイッチング周波数 | 必要なL値 | インダクタの典型サイズ |
|---|---|---|
| 100kHz | 約49μH | 12mm × 12mm × 8mm |
| 500kHz | 約9.7μH | 7mm × 7mm × 4mm |
| 2MHz | 約2.4μH | 4mm × 4mm × 2mm |
100kHzの49μHと2MHzの2.4μHでは、必要なインダクタンスが約20倍も違います。インダクタンスが小さくて済むということは、コイルの巻き数が少なくて済み、磁性体コア(鉄心)も小さくて済むので、部品のサイズが劇的に小さくなるのです。

コンデンサも小さくなる理由

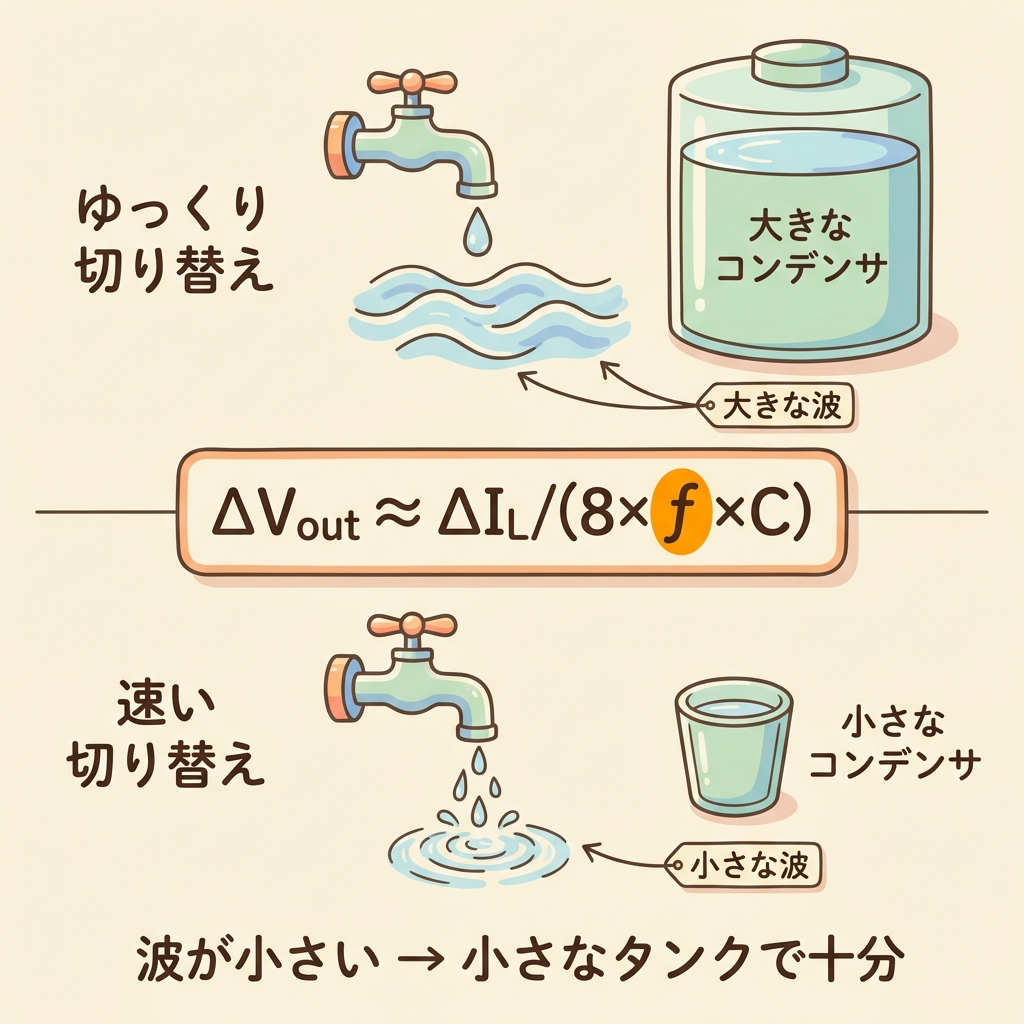

出力リップルと周波数の関係
インダクタだけでなく、出力コンデンサも小さくなります。その理由はこうです。
水道のたとえで言えば、蛇口のパカパカが速くなると水量の「波打ち」が小さくなりますよね。波打ちが小さければ、それをなめらかにする「最終タンク」(出力コンデンサ)も小さくて済むのです。

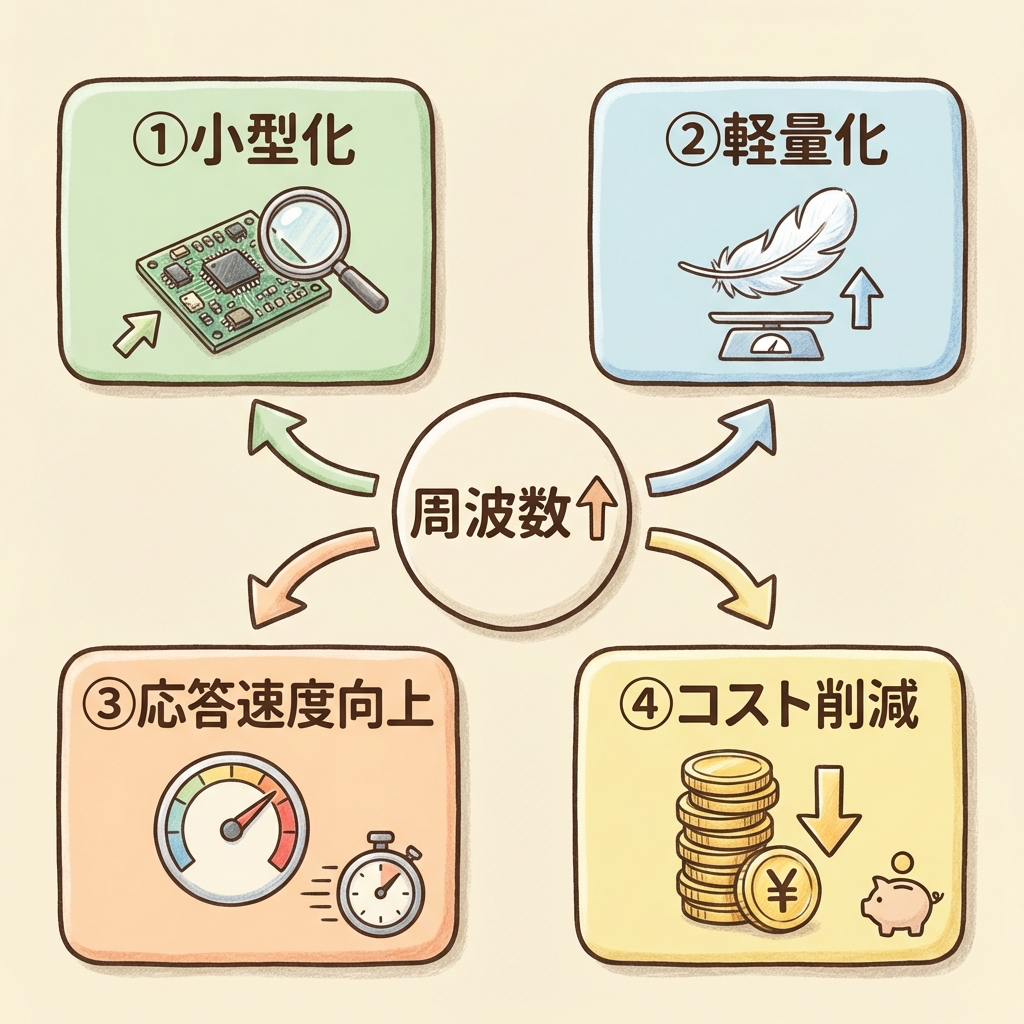

高周波化の具体的なメリット一覧
「部品が小さくなる」だけでなく、高周波化にはさまざまなメリットがあります。
| メリット | なぜそうなるのか | 身近な例 |
|---|---|---|
| ① 電源の小型化 | L・Cが小さくなる → 基板面積が減る → 筐体が小さくなる | GaN充電器が手のひらサイズに |
| ② 軽量化 | インダクタの磁性体コアが小さくなる → 重量が減る | ノートPC用ACアダプターの軽量化 |
| ③ 応答速度の向上 | ON/OFFの周期が短いので、負荷の変動に素早く追従できる | CPUの急激な負荷変動にも電圧が安定 |
| ④ コスト削減 | 小さい部品は材料が少ない → 部品単価が下がる可能性 | 大量生産品のコストダウン |
ハードスイッチングとソフトスイッチングの違い

最大の壁|スイッチング損失とは何か

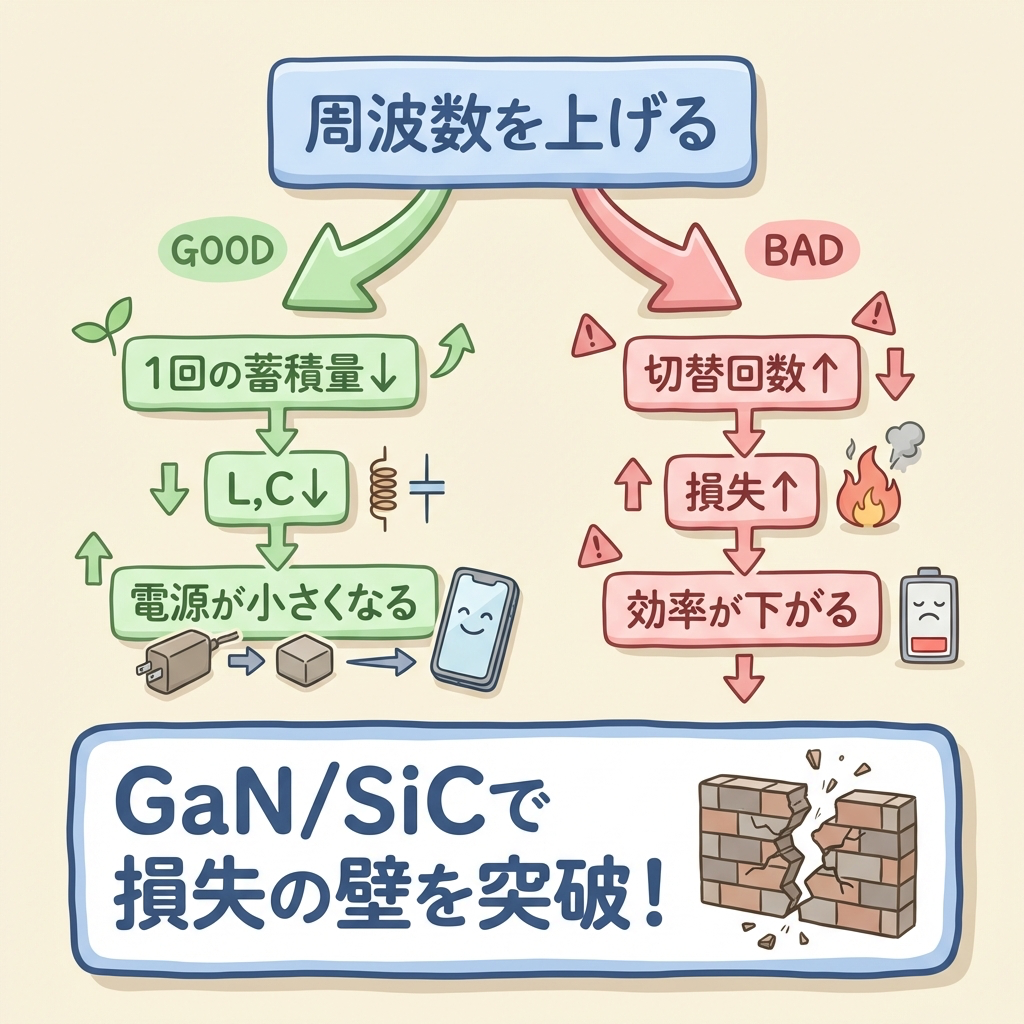

ここまで読むと「じゃあ周波数をどんどん上げればいいじゃないか」と思いますよね。しかし、そうはいかない。周波数を上げるほど「スイッチング損失」が増えるという致命的なトレードオフがあるのです。

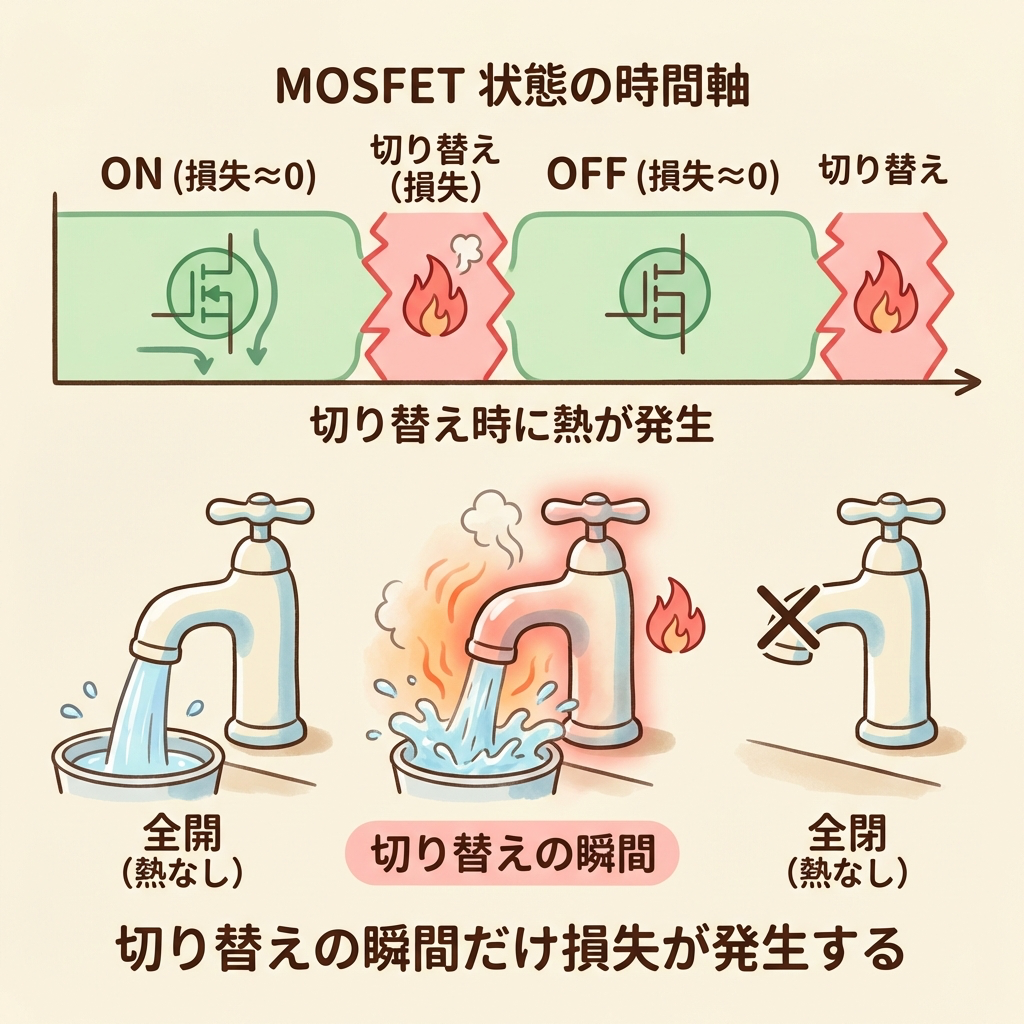

スイッチング損失の正体
前回の記事で「MOSFETがON(全開)のときは抵抗≈0で損失がほぼゼロ、OFF(全閉)のときは電流≈0で損失がほぼゼロ」と説明しました。これは正しいのですが、実はONからOFFに切り替わる「途中の瞬間」に損失が発生します。
水道の蛇口で考えてみてください。蛇口を全開から全閉にする瞬間、一瞬だけ「半開き」の状態を通過しますよね。この「半開きの瞬間」に水圧と水量の両方がかかるので、エネルギーが熱として失われるのです。
周波数と損失の関係
1回の切り替えで発生する損失は、周波数に関係なく一定です。しかし、周波数が上がると切り替えの「回数」が増えるので、トータルの損失が増えます。
水道のたとえに戻りましょう。蛇口をパカパカする「1回ごと」に、蛇口のパッキンが少し摩耗する(=損失)とします。ゆっくりパカパカなら摩耗は少ないですが、超高速でパカパカすれば、摩耗量(損失の合計)はどんどん増えます。

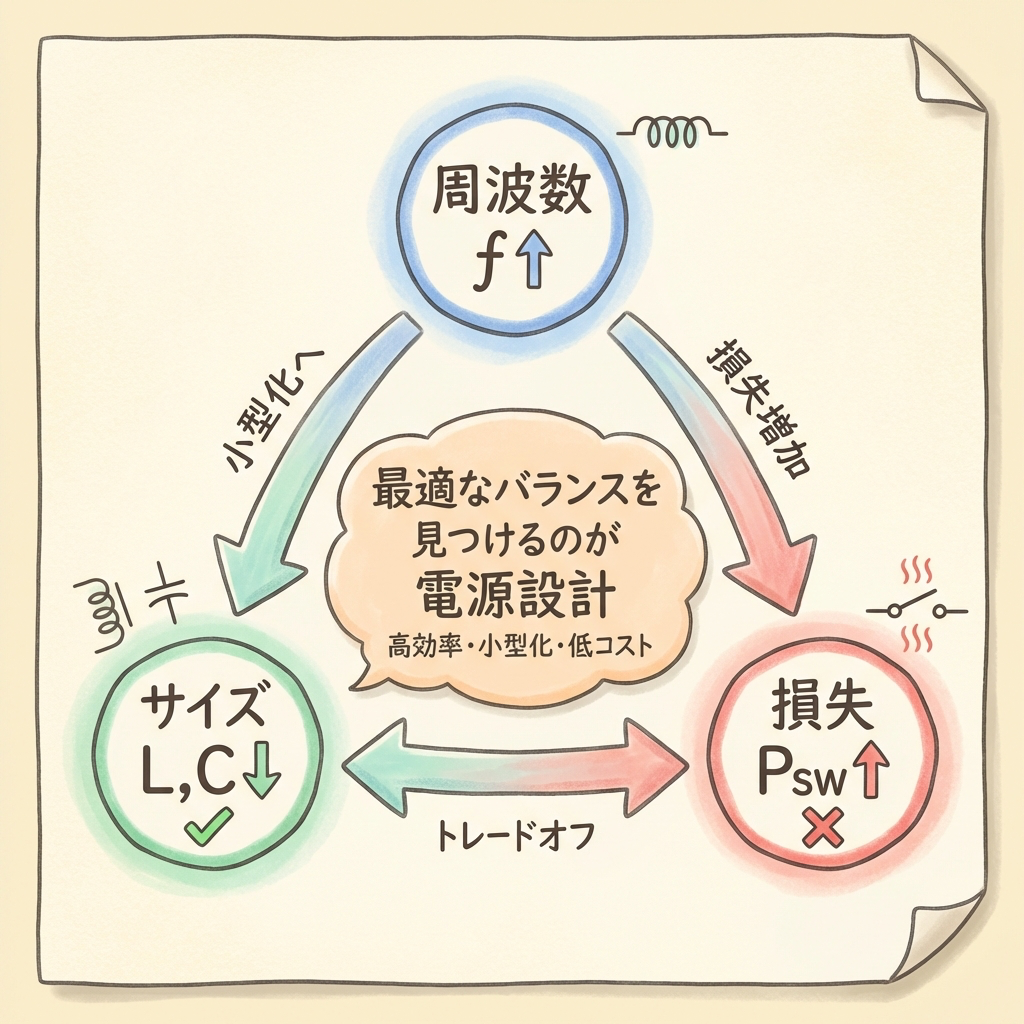

三つ巴のトレードオフ|周波数・サイズ・損失のバランス
ここまでの内容を整理すると、電源設計は以下の「三つ巴のトレードオフ」の中で最適解を探すゲームであることがわかります。
さらに、ノイズという3つ目の敵もいます。
| 周波数を上げると… | 良くなること | 悪くなること |
|---|---|---|
| 部品サイズ | ○ 小さくなる | — |
| 応答速度 | ○ 速くなる | — |
| スイッチング損失 | — | × 増える(発熱↑) |
| EMIノイズ | — | × 増える(EMC対策が大変に) |
| 設計難易度 | — | × 上がる(寄生成分の影響大) |

GaN(窒化ガリウム)が革命を起こした理由
「周波数を上げたい。でもスイッチング損失が増える」──このジレンマを打ち破ったのが、GaN(窒化ガリウム)という新しい半導体材料です。

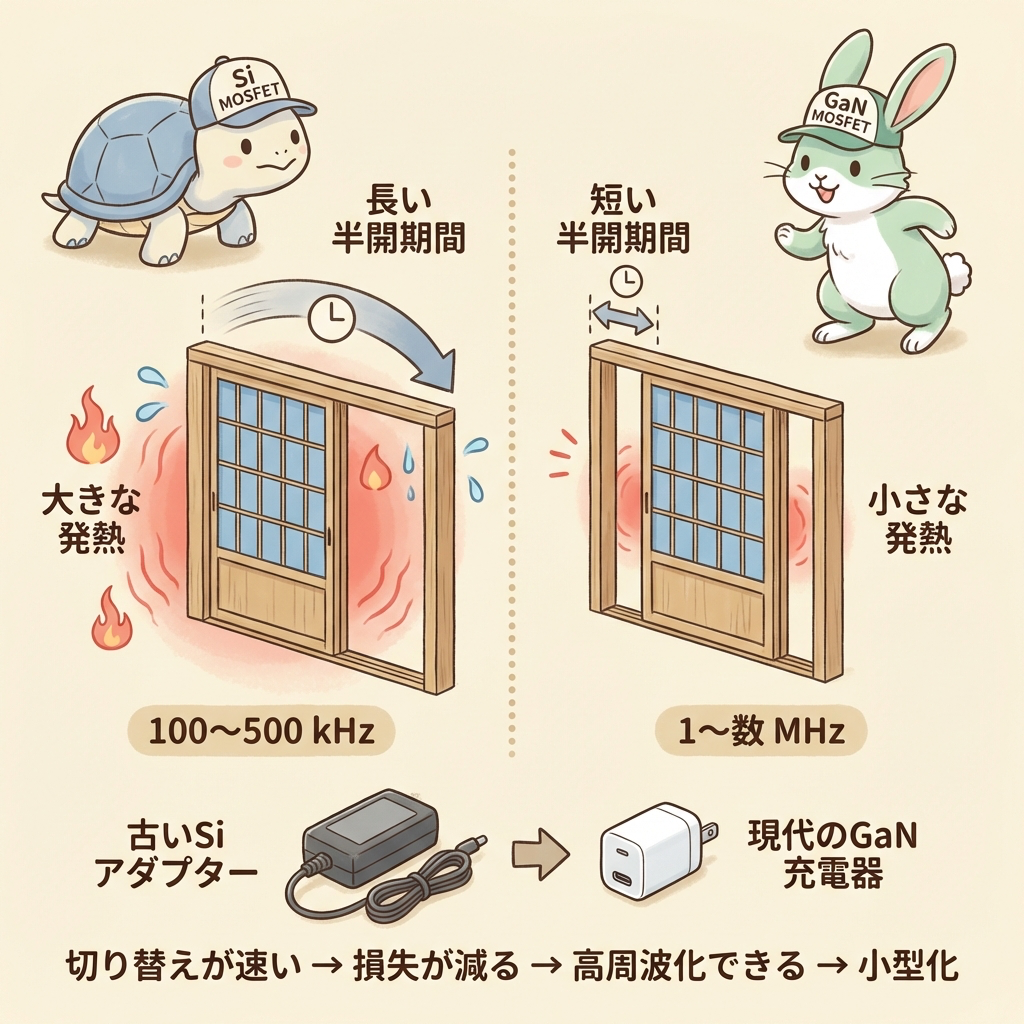

なぜGaNだとスイッチング損失が減るのか?
スイッチング損失は「ON⇔OFFの切り替え途中の瞬間」に発生すると説明しました。つまり、切り替えにかかる時間が短いほど、損失は少なくなります。
GaN半導体は従来のシリコン(Si)に比べて、スイッチングの切り替え速度が数倍〜10倍速いのです。切り替えの「半開きの瞬間」がほんの一瞬で通過するので、1回あたりの損失が大幅に減ります。
GaNのおかげで「周波数を上げてもスイッチング損失がそこまで増えない」という状況が実現しました。だから、GaN充電器は数MHzという高周波で動作でき、その結果インダクタもコンデンサも超小型化できて、あの「手のひらサイズ」が実現したのです。

よくある質問
Q1. 実務で使われるスイッチング周波数はどのくらいですか?
用途によって異なりますが、一般的な目安は以下の通りです。制御盤の電源ユニットなど大電力用途では100k〜300kHz程度、スマホ内部のPMIC(電源管理IC)では1〜4MHz程度、GaN充電器では500kHz〜数MHzが典型です。電力が大きいほど損失の影響が大きいため、周波数は低めに設定される傾向があります。
Q2. 周波数を上げるとノイズも増えるって本当ですか?
本当です。MOSFETのON/OFFが速くなるということは、電流や電圧が急激に変化する(dI/dt、dV/dtが大きくなる)ということです。この急激な変化が電磁ノイズ(EMI)の発生源になります。高周波化するほどEMC対策(フィルタ設計、基板パターン最適化、シールド)が難しくなるのも、デメリットの1つです。
Q3. 「導通損失」と「スイッチング損失」は何が違うの?
MOSFETの損失は大きく2種類に分けられます。導通損失は「ONの間ずっと発生する」損失で、MOSFETのON抵抗(RDS(on))× 電流²で決まります。スイッチング損失は「ON⇔OFFの切り替え時だけ発生する」損失です。低周波では導通損失が支配的、高周波ではスイッチング損失が支配的になります。
Q4. SiC(炭化ケイ素)とGaN(窒化ガリウム)はどう違うの?
どちらも「ワイドバンドギャップ半導体」と呼ばれる次世代素材ですが、得意分野が違います。GaNは高速スイッチングが得意で、低〜中電力(数W〜数百W)の小型電源に適しています。SiCは高耐圧・大電流が得意で、EV(電気自動車)のインバーターや産業用大電力機器に適しています。ざっくり「小型化ならGaN、大電力ならSiC」と覚えておくと便利です。

まとめ|高周波化は「こまめ買い」で冷蔵庫を小さくすること
この記事では、「なぜスイッチング周波数を上げたいのか」という疑問に対して、物理的な理由からトレードオフまでを解説しました。
