こんな経験はありませんか?
- 1kW級の電源を設計することになったが、フォワードでは足りないと言われた
- 「プッシュプル」「ハーフブリッジ」「フルブリッジ」と3種類あるが、何がどう違うのか整理できない
- MOSFETが2個や4個になると、回路図を見ても動作がイメージできない
- 客先から「なぜフルブリッジを選んだのか」と聞かれて理由を説明できなかった
○ この記事でわかること
- プッシュプル・ハーフブリッジ・フルブリッジの動作原理を「シーソー」「綱引き」で直感的に理解
- 3方式の違いが一目でわかる比較表とMOSFET数・トランス利用率の関係
- 電力レンジ別の選定基準(500W・1kW・3kW以上の境界線)
- 各方式の弱点(フラックスアンバランス・貫通電流)と対策の概要
前回の記事でフォワード方式を学びましたが、いざ「1kW級の絶縁電源を作りたい」となると、フォワードだけでは力不足になってきます。そこで登場するのが、今回紹介するプッシュプル・ハーフブリッジ・フルブリッジの3兄弟です。
結論を先に言います。この3つはすべて「トランスを両方向に使う」方式です。フォワードがトランスを「片道」しか使わなかったのに対し、これらは「往復」で使うため、同じトランスで2倍の電力を扱えます。
結論|まず30秒でわかる答え
ハーフブリッジとフルブリッジの違いは、トランスの1次側にかかる電圧です。ハーフブリッジはMOSFET 2個とコンデンサ2個で入力電圧の半分(±Vin/2)を、フルブリッジはMOSFET 4個で入力電圧そのもの(±Vin)をかけます。同じ電力ならハーフブリッジは1次側の電流が約2倍になるため、およそ1kWを境に、大きい電力ではフルブリッジを選ぶのが一般的です。低い入力電圧ではプッシュプルも候補になります。
3兄弟の正体:すべては「トランスを両方向に振る」方式
まず、フォワードとの根本的な違いを押さえましょう。
3兄弟の共通点
トランスのコアを「N極→S極→N極→S極…」と交互に磁化することで、磁気エネルギーを効率よく使い切る方式
フォワード方式は、トランスを毎回「N極方向にだけ」磁化していました。だからリセット巻線でゼロに戻す必要があったのです。一方、3兄弟は毎サイクルで磁束を反転させるため、リセット不要でトランスを最大限活用できます。
3方式の正体を一言で
プッシュプル
MOSFET 2個でトランスのセンタータップを交互に押す方式。シーソーのイメージ
ハーフブリッジ
MOSFET 2個+コンデンサ2個で半分の電圧を使う方式。片手綱引きのイメージ
フルブリッジ
MOSFET 4個で全電圧をフル活用する方式。両手綱引きのイメージ

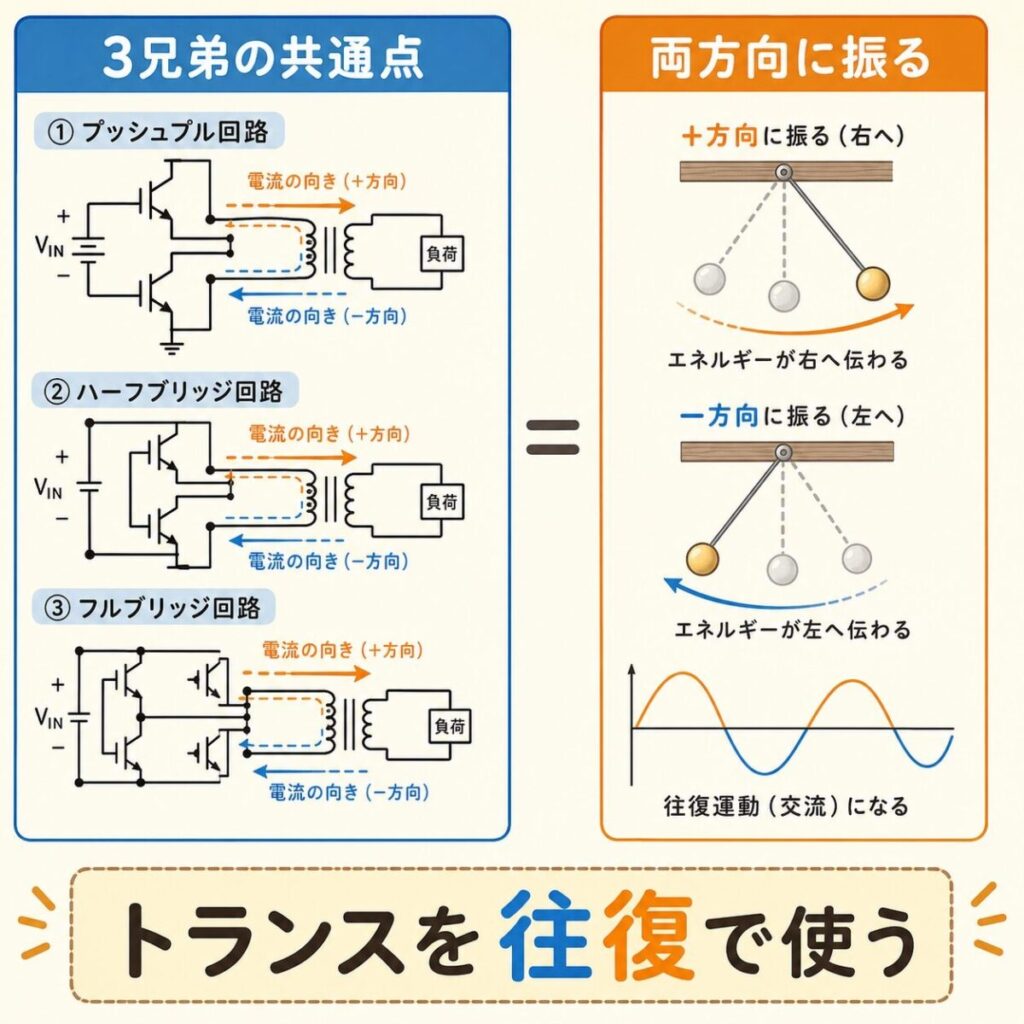

3方式の共通点:トランスに両方向の電流を流す
プッシュプル方式:シーソーでトランスを揺らす
プッシュプル方式は、シーソーを思い浮かべると一発で理解できます。シーソーの両端に乗った人が交互に押し下げることで、シーソーが揺れますよね。あれと同じです。
プッシュプル ↔ シーソー対応表
| シーソー |
プッシュプル方式 |
| シーソーの支点 |
トランスのセンタータップ |
| 左の人が押す |
MOSFET Q1 がON |
| 右の人が押す |
MOSFET Q2 がON |
| シーソーが揺れる |
トランスの磁束が反転 |
プッシュプルの特徴
○
メリット
- MOSFET駆動が簡単(両方ともGND基準)
- 低入力電圧で大電流に強い(12V/24V入力など)
- 効率が高い
×
デメリット
- MOSFETに入力電圧の2倍がかかる
- センタータップ付きトランスが必要
- フラックスアンバランスのリスク
フラックスアンバランスとは?
Q1とQ2のON時間がわずかに違うと、トランスの磁束がだんだん片側に偏っていく現象。最終的に磁気飽和してMOSFETが焼損します。プッシュプル最大の難点で、電流モード制御で対策するのが定石です。
プッシュプル方式は、低い入力電圧で大きな電流を扱う用途に向いています。例えば、12Vバッテリーから1kWの出力を取り出すような車載電源やオフグリッド電源で活躍します。

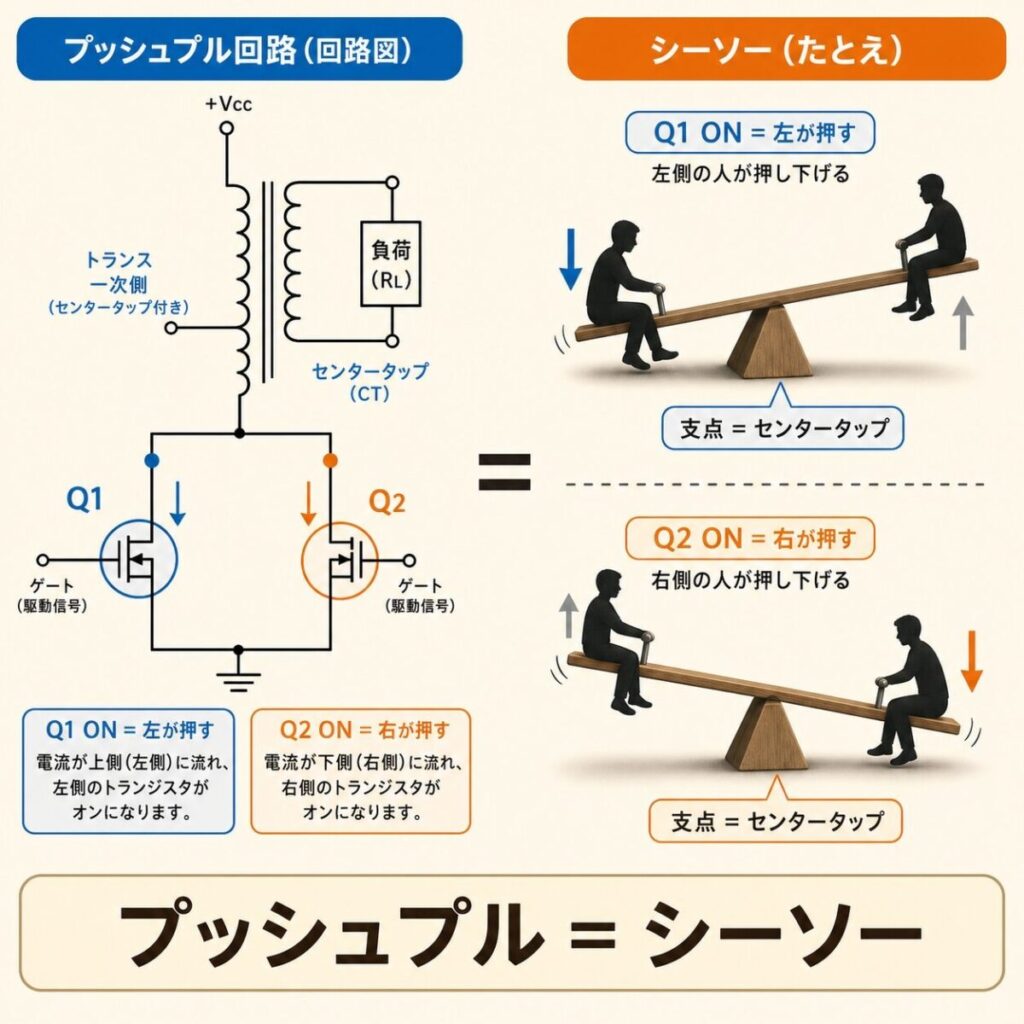

プッシュプル回路:センタータップの両側を交互に駆動
ハーフブリッジ方式:コンデンサで電圧を半分こ
ハーフブリッジ方式は、「電源電圧を2つのコンデンサで半分こにして、その中点を基準にMOSFETを2個交互にON/OFFする」方式です。
片手で綱引きをするイメージです。両側に2人いて、交互に手前に引っ張ることで、ロープの中央が左右に揺れる。トランスの1次巻線が、この「揺れる中央のロープ」にあたります。
ハーフブリッジの構成
①
MOSFET 2個(上下に直列接続。ハイサイドとローサイド)
②
コンデンサ 2個(入力電圧を半分こするための分圧コンデンサ)
③
トランスの1次巻線を、MOSFET中点とコンデンサ中点の間に接続
○
メリット
- MOSFETの耐圧は入力電圧と同じでOK
- センタータップなしの普通のトランス
- フラックスアンバランスが起きにくい
×
デメリット
- トランスにかかる電圧は入力の半分のみ
- 1次側電流が2倍になる(同じ電力なら)
- ハイサイド駆動が必要
ハーフブリッジは、高入力電圧・中電力(500W〜1.5kW)のレンジで多用されます。AC100V/200Vを整流した直後(DC140V〜380V程度)から電源を作るような、産業機器の制御電源や通信機器電源の定番構成です。

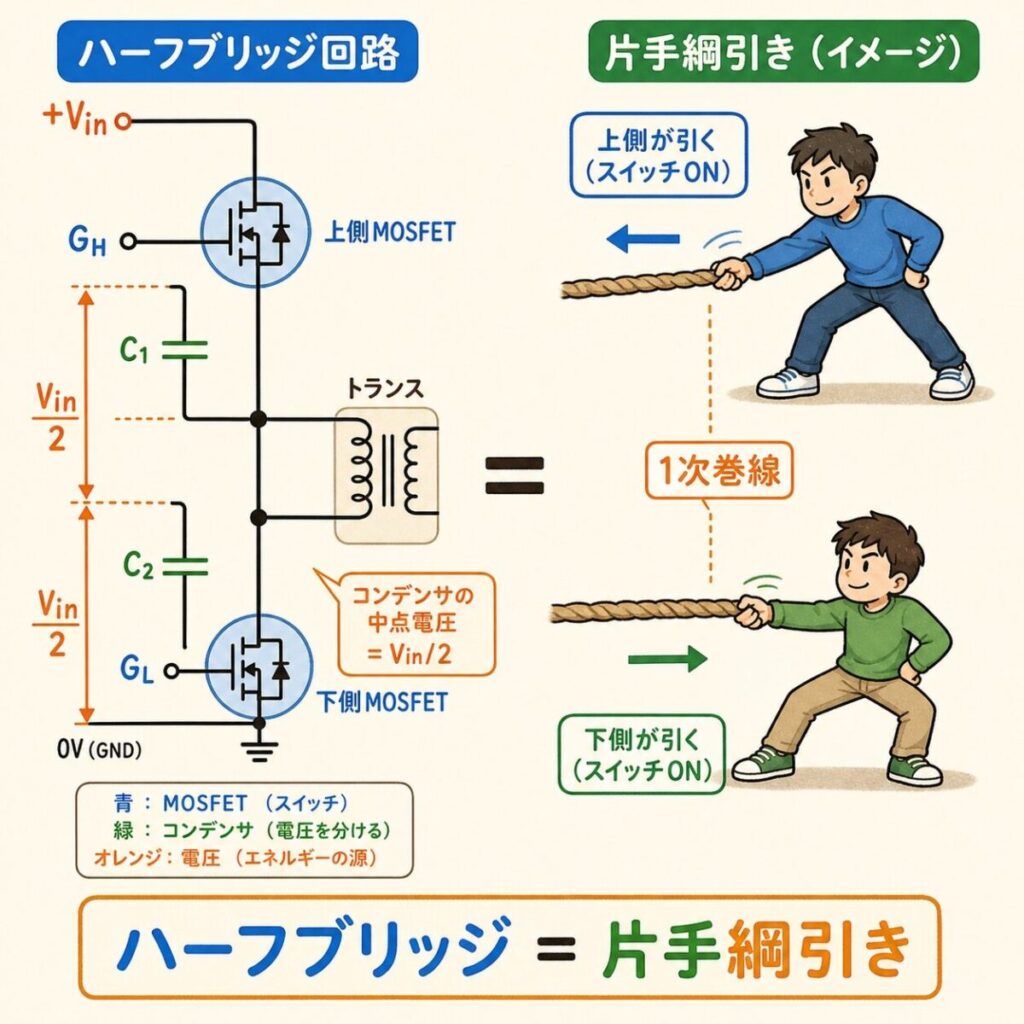

ハーフブリッジ回路:トランスにVin/2を交互にかける
フルブリッジ方式:4個のMOSFETで全力投球
フルブリッジ方式は、MOSFETを4個使って、トランスに入力電圧を「フル」にかける方式です。「両手綱引き」をイメージしてください。両側に2人ずつ、合計4人がロープを引っ張り合うことで、より強い力でロープを動かせます。
フルブリッジの動作シーケンス
↘
前半サイクル
Q1とQ4がON、Q2とQ3がOFF
→ トランスに「正方向」の電圧
↗
後半サイクル
Q2とQ3がON、Q1とQ4がOFF
→ トランスに「逆方向」の電圧
対角線上のMOSFETをペアで動作させることで、トランスに毎サイクル±Vin(入力電圧そのもの)を交互にかけることができます。これがフルブリッジの「全力投球」の正体です。
○
メリット
- 最大の電力を扱える(数kW〜数十kW)
- MOSFET耐圧は入力電圧と同じでOK
- トランスを最も効率よく利用
- フラックスアンバランス対策が容易
×
デメリット
- MOSFETが4個必要(コスト高)
- ハイサイド駆動が2系統必要
- 制御が複雑
- 貫通電流のリスク
貫通電流とは?
上下のMOSFET(例:Q1とQ3)が同時にONになると、入力電源がショートして大電流が流れ、瞬時にMOSFETが破壊されます。これを防ぐため、必ずデッドタイム(両方OFFの期間)を設けます。
フルブリッジは、数kWを超える大電力電源の定番です。EV用充電器、太陽光パワコン、産業用大型電源、溶接機など、業務用の高出力電源はほぼフルブリッジと言って差し支えありません。
あわせて読みたい
なぜ力率改善(PFC)回路が必要なのか?|「電気を無駄遣い」状態を正す法的義務
力率改善(PFC)回路が必要な理由

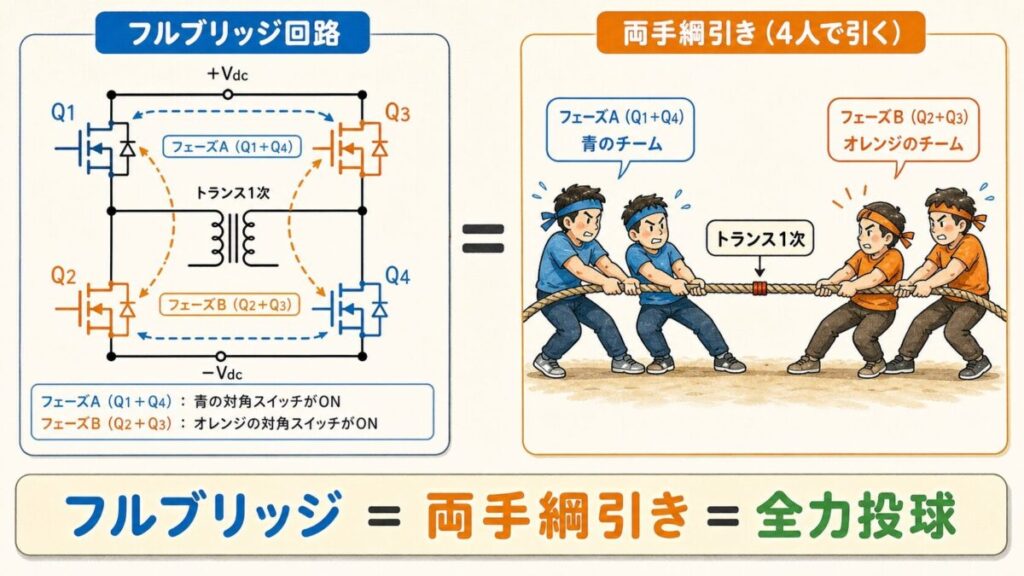

フルブリッジ回路:対角のスイッチが交互にON
「ハーフブリッジ」の2つの意味|回路の形と、電源の方式
「ハーフブリッジ」「フルブリッジ」は、2つの場面で使われる言葉です。検索で違う話が出てくるのはこのためです。
| スイッチの回路(アーム)としての意味 | 絶縁型DC-DCコンバータの方式としての意味 |
| ハーフブリッジ | 上下に直列にしたスイッチ2個の1組。インバータ・モータ駆動・同期整流降圧の基本形 | スイッチ2個+分圧コンデンサ2個で、トランスに ±Vin/2 をかける方式 |
| フルブリッジ | ハーフブリッジを2組並べた形(Hブリッジ) | スイッチ4個で、トランスに ±Vin をかける方式 |
| 主な話題 | ゲート駆動・デッドタイム・貫通電流 | トランスの使い方・電力の大きさ・耐圧 |
この記事は右の列(電源の方式)の違いを扱っています。左の列のスイッチの駆動のしかたは、関連の記事で解説しています。
あわせて読みたい
ハーフブリッジとフルブリッジ(Hブリッジ)の違い|貫通電流とデッドタイムを図解
上下のスイッチの駆動と、貫通電流を防ぐデッドタイムの設計はこちらで解説しています。
同じ1kWで比べる|電圧と電流の目安
違いを数字で確かめます。損失やデューティ、リプルを無視し、トランスの1次側に「かかる電圧 × 流れる電流 ≒ 1kW」とした大まかな目安です。
| 方式 | 入力電圧 | トランス1次側の電圧 | 1次側の電流の目安 | MOSFETにかかる電圧 |
| フルブリッジ | 380V | ±380V | 1000÷380 ≒ 2.6A | 380V+サージ |
| ハーフブリッジ | 380V | ±190V | 1000÷190 ≒ 5.3A | 380V+サージ |
| プッシュプル | 48V | ±48V(半分ずつの巻線) | 1000÷48 ≒ 21A | 96V(入力の2倍)+サージ |
ハーフブリッジは部品が少ない代わりに、同じ電力で1次側の電流が約2倍になり、MOSFETとトランスの銅損(電流の2乗に比例)が増えます。電力が大きくなるほど、この差がフルブリッジを選ぶ理由になります。プッシュプルは低い入力電圧で大電流を扱えますが、スイッチに入力の2倍の電圧がかかるので、高い入力電圧には向きません。
つまりハーフとフルの違いは「トランスにかける電圧が半分か全部か」。半分なら同じ電力で電流が2倍。だから大電力ほどフルブリッジ、低い入力電圧ならプッシュプル。
3方式の完全比較表
ここまでの内容を一覧で整理します。設計判断のチートシートとして使ってください。
| 比較項目 |
プッシュプル |
ハーフブリッジ |
フルブリッジ |
| MOSFET数 |
2個 |
2個 |
4個 |
| MOSFET耐圧 |
2×Vin |
Vin |
Vin |
| トランス電圧 |
Vin |
Vin/2 |
Vin |
| センタータップ |
必要 |
不要 |
不要 |
| ハイサイド駆動 |
不要 |
1系統 |
2系統 |
| 得意な入力電圧 |
低電圧(〜48V) |
高電圧(〜400V) |
高電圧(〜800V) |
| 得意な電力 |
100W〜1kW |
500W〜1.5kW |
1kW〜数十kW |
| 主なリスク |
フラックスアンバランス |
貫通電流 |
貫通電流 |
| コスト |
中 |
中 |
高 |
| 制御の複雑さ |
簡単 |
中 |
複雑 |
暗記用ポイント
「プッシュプル = 低電圧大電流」「ハーフブリッジ = 中電力の万能型」「フルブリッジ = 大電力の王様」。この3つの呼び名で覚えるのが一番ラクです。

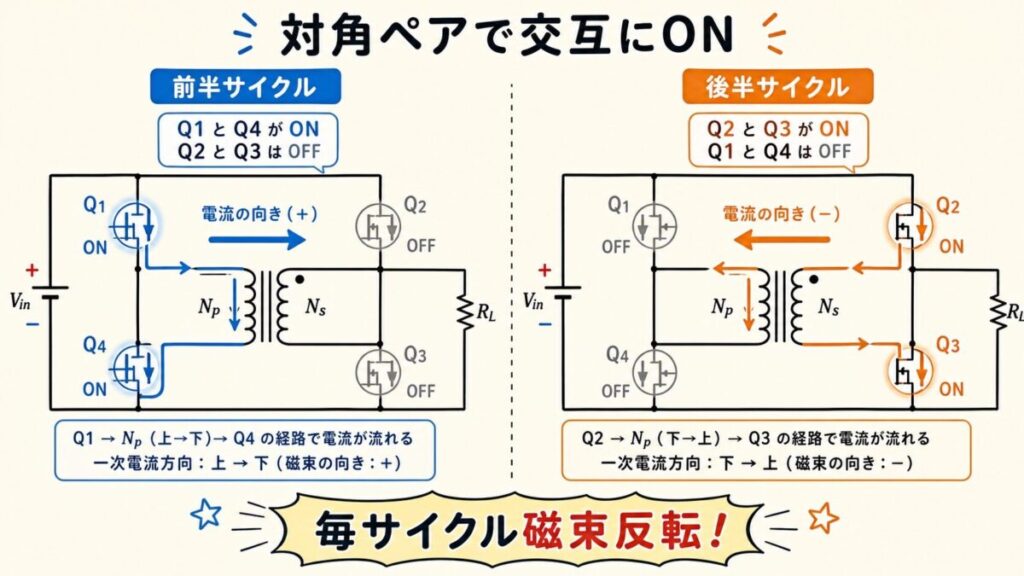

フルブリッジは対角ペアが交互にONして磁束が反転する
どれを選ぶ?大電力電源の選定フロー
設計の現場では、以下のフローで判断すれば迷いません。
STEP 1
出力電力は?
100W以下 → フライバック
100〜500W → フォワード or プッシュプル
500W〜1.5kW → ハーフブリッジ
1kW以上 → フルブリッジ
STEP 2
入力電圧は?
低電圧(12V〜48V)→ プッシュプルが第一候補
高電圧(AC100V/200V整流後)→ ハーフ or フルブリッジ
STEP 3
コスト制約は?
コスト重視 → ハーフブリッジ(MOSFET2個で済む)
効率・性能重視 → フルブリッジ
STEP 4
制御の難易度は許容できる?
シンプルにしたい → プッシュプル or ハーフブリッジ
複雑でもOK → フルブリッジ(位相シフト制御で高効率化可能)
用途別の典型例
| 用途 |
採用方式 |
理由 |
| 車載DC-DCコンバータ(500W) |
プッシュプル |
12V入力・大電流 |
| 産業用制御電源(1kW) |
ハーフブリッジ |
AC200V入力・コスト効率 |
| EV用急速充電器(10kW) |
フルブリッジ |
大電力・高効率要求 |
| 太陽光パワコン(5kW) |
フルブリッジ |
高電圧・大電力 |
| 通信機器用電源(800W) |
ハーフブリッジ |
中電力・実績豊富 |
| アーク溶接機(3kW) |
フルブリッジ |
大電力・高出力電流 |
現場の声
「1kW未満ならハーフブリッジで始めて、1kWを超えたらフルブリッジに切り替える」が一般的な実務判断です。1kWはちょうど境界線で、設計者の経験とコスト要件で揺れるラインだと覚えておいてください。

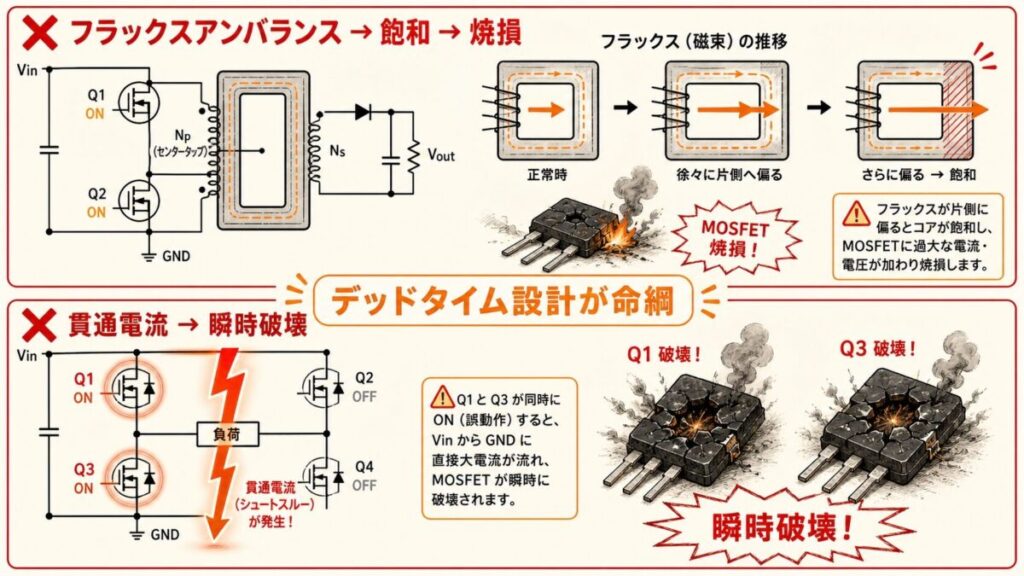

偏磁による飽和と貫通電流:デッドタイム設計が大切
3方式に共通する設計上の注意点
プッシュプル・ハーフブリッジ・フルブリッジには、共通して気をつけるべきポイントがあります。これを知らないと試作で痛い目を見ます。
注意点①:デッドタイムの設計
2つのMOSFETを交互にON/OFFするとき、両方が同時にONになる瞬間があると、入力電源がショートして大電流が流れます(貫通電流)。これを防ぐため、必ず「両方OFFの時間(デッドタイム)」を設けます。
デッドタイムは一般的に100ns〜500ns程度。短すぎると貫通電流のリスク、長すぎると効率低下と出力リプル増加の原因になります。
注意点②:トランスの設計が難しい
大電力になるほど、トランスの設計が電源全体の性能を左右します。漏れインダクタンス、巻線間容量、コアロスなどを正確に見積もる必要があり、フォワードやフライバックよりも難易度が上がります。
注意点③:ノイズ対策が必須
大電流をスイッチングするため、EMI(電磁ノイズ)が非常に大きくなります。基板レイアウト、スナバ回路、ラインフィルタの設計が必須です。試作後にEMI試験で不合格となり、対策に追われるのが大電力電源開発の宿命です。

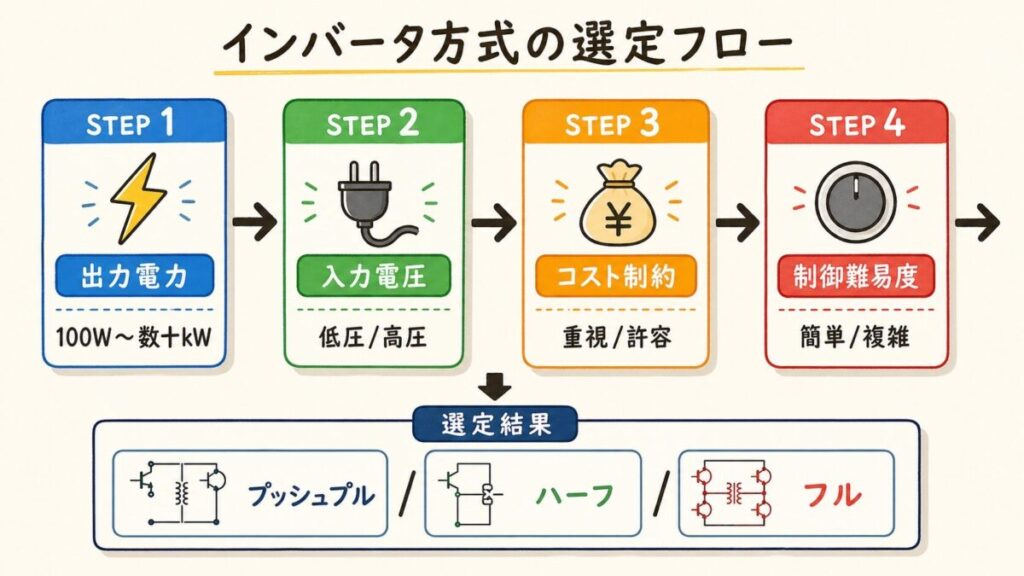

プッシュプル・ハーフブリッジ・フルブリッジの選定フロー
全トポロジー詳細記事ナビゲーション
各トポロジーの詳細記事へ一気にジャンプできます。気になるカードをクリックしてください。
非絶縁型トポロジー(4種類)
基板内の電圧変換に使用。シンプル・安価・小型が特徴。
絶縁型トポロジー(4種類)
AC入力など「触ると危険な電圧」を扱う用途で必須。トランスで一次・二次側を切り離す。
学習順序に迷ったら、降圧 → 昇圧 → フライバック → 応用編の順がおすすめです。
この記事の理解を深める本と道具
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
よくある質問
Q. ハーフブリッジとフルブリッジの違いは?
A. トランスにかける電圧が違います。ハーフは入力の半分、フルは入力そのものをかけ、MOSFETはハーフが2個、フルが4個です。
Q. フルブリッジを選ぶのはどんなときですか?
A. およそ1kWを超える大きな電力のときです。同じ電力でも1次側の電流がハーフブリッジの約半分で済み、損失を抑えられます。
Q. プッシュプルが低い入力電圧に向くのはなぜ?
A. スイッチがどちらもGND側にあり駆動が簡単な一方、スイッチに入力の2倍の電圧がかかるため、高い入力電圧には向かないからです。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
まとめ:大電力電源は「3兄弟」を使い分ける
最後にこの記事のポイントを整理します。
この記事の要点
- プッシュプル・ハーフブリッジ・フルブリッジは、すべてトランスを両方向に振る方式
- プッシュプルはシーソー型。低入力電圧・大電流に強い(〜1kW)
- ハーフブリッジは片手綱引き型。中電力の万能型(500W〜1.5kW)
- フルブリッジは両手綱引き型。大電力の王様(1kW以上)
- 共通の注意点はデッドタイム設計・トランス設計・EMI対策の3つ
- 1kWが選定の境界線。ここを超えたらフルブリッジを第一候補に
次に客先で「なぜフルブリッジを選んだのか」と聞かれたら、こう答えてください。「出力が3kW級でAC200V入力のため、MOSFET耐圧と効率の両立を考えてフルブリッジを採用しました」と。これで設計の意図が明確に伝わります。
