- 単相3線式の計算で、中性線に流れる電流の向きと大きさがわからない
- 中性線が切れると、なぜ電圧が上がる側と下がる側ができるのかピンとこない
- バランサの問題が出ると、手が止まってしまう
- 平衡・不平衡のときの電流・損失・電圧の計算（途中式つき）
- 中性線が切れたときに何Vかかるかの計算
- 電験三種で実際に問われたポイントと解き方
単相3線式の計算は、電験三種の電力でくり返し出題されるテーマです。中性線という1本の線がからむので、はじめは混乱して当然です。この記事では、ひとつの例題の数字を少しずつ変えながら、平衡、不平衡、断線、バランサまで順番に計算していきます。
単相3線式の計算は、2本の外線の電流の差が中性線に流れる、という1つの決まりで解けます。負荷が平衡なら中性線の電流は0Aで、損失と電圧降下が最小になります。不平衡だと中性線に電流が流れて損失が増え、中性線が切れると軽い負荷の側に100Vを大きく超える電圧がかかります。バランサ（巻数比1:1の単巻変圧器）を線路の末端につなぐと、外線の電流がそろい、この不平衡を打ち消せます。
単相3線式のしくみ：3本の線から100Vと200V
単相3線式は、変圧器の二次側の巻線の真ん中から中性線を引き出し、外線2本と中性線1本の計3本で送る方式です。外線と中性線の間が100V、外線どうしの間が200Vになります。中性線は大地とつないで（接地して）あり、0V近くに保たれています。
| つなぐ場所 | 電圧 | つなぐ機器の例 |
|---|---|---|
| 外線1 と 中性線 | 100V | 照明・コンセント |
| 外線2 と 中性線 | 100V | 照明・コンセント |
| 外線1 と 外線2 | 200V | エアコン・IH調理器 |

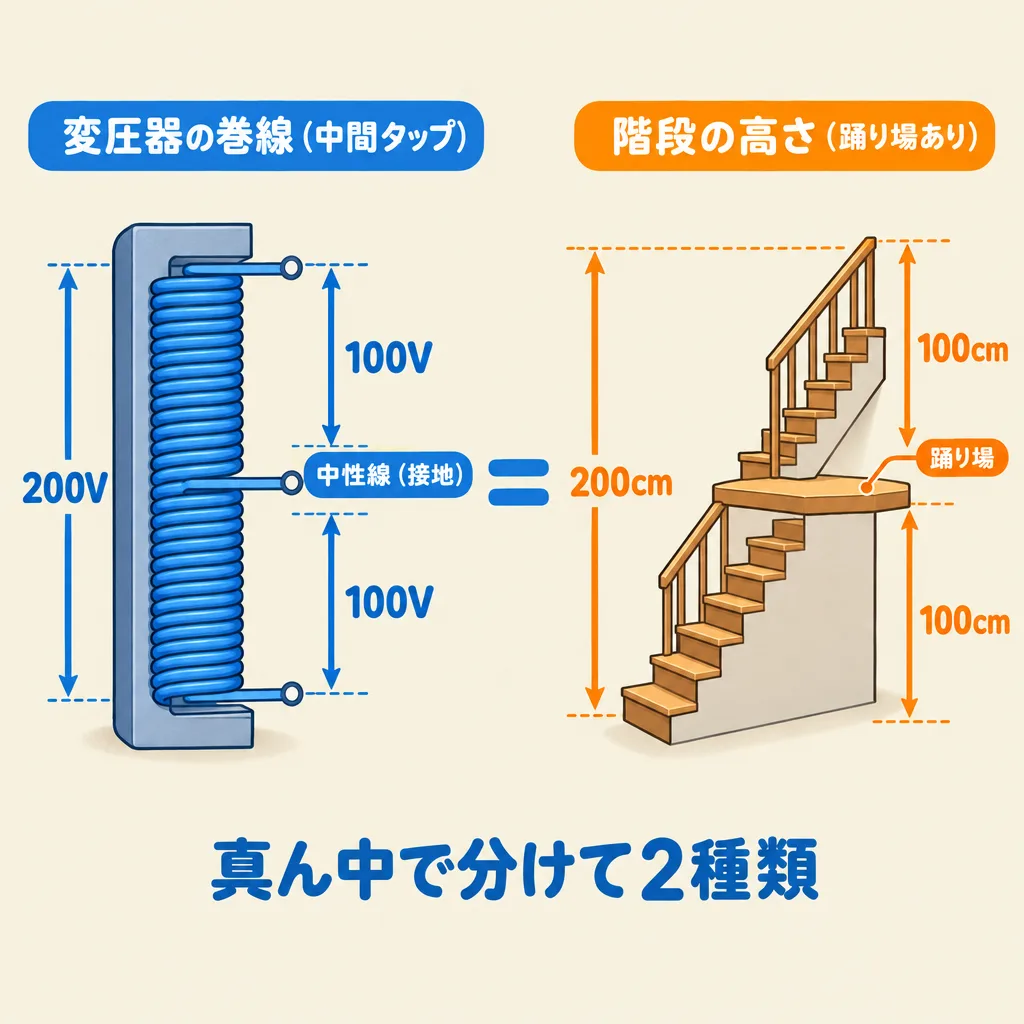

高さ200cmの階段の、ちょうど100cmのところに踊り場（中性線）がある、と考えてください。上の段から踊り場までも、踊り場から下の段までも100cm。上の段から下の段までは200cmです。踊り場をつくったおかげで、100cmと200cmの2種類の高さを使い分けられます。
100Vと200Vがどこで使い分けられているか、身近な例でわかります
つまり単相3線式は、200Vの電源を真ん中で分けて、100Vを2組つくっている方式です。計算でも、この「上の100V」と「下の100V」の2つの回路に分けて考えます。
平衡負荷なら、中性線の電流は0A
平衡負荷とは、上の100V側と下の100V側に、同じ大きさの負荷がつながっている状態です。このとき中性線の電流は0Aになります。
中性線の電流 ＝ 外線1の電流 − 外線2の電流
なぜ差になるのか
上の負荷を通った電流は、中性線のところで「帰り道」に出ます。下の負荷へ向かう電流は、中性線から「行き道」として入ります。中性線の上では、この2つが逆向きに重なるので、差だけが残ります。

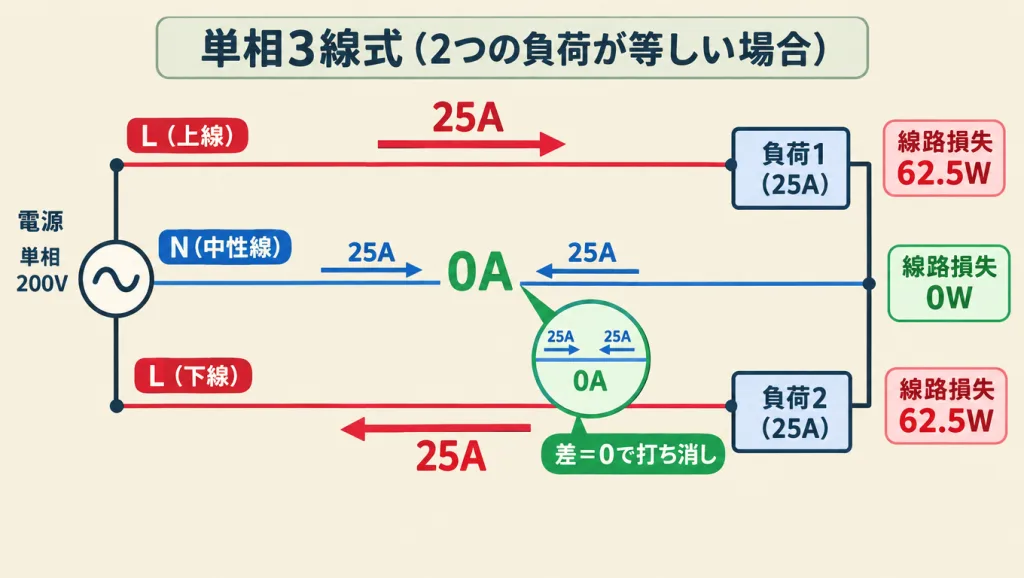

例題：25Aずつの平衡負荷
上下の100V側に、それぞれ25A（力率1）の負荷がつながっています。電線の抵抗は、外線も中性線も1本0.1Ωとします。
中性線の電流 ＝ 25A − 25A ＝ 0A
線路の損失は、電流が流れる外線2本だけで計算します。25² × 0.1 ＋ 25² × 0.1 ＝ 62.5 ＋ 62.5 ＝ 125W
負荷の電力は、100V × 25A × 2組 ＝ 5,000W。これを200V × 25A と見ても同じ5,000Wです。
平衡なら、単相3線式は「200Vの単相2線式」と同じ電流で同じ電力を送れます。損失も外線2本分だけです。この125Wを、次の不平衡の例とくらべます。
不平衡負荷では、中性線に電流が流れて損失が増える
不平衡負荷とは、上下の負荷の大きさがそろっていない状態です。外線の電流の差が中性線に流れ、そのぶん損失が増えます。
例題：上30A・下20Aの不平衡負荷
合計の電流は先ほどと同じ50Aのまま、上を30A、下を20Aにします（力率1、電線は1本0.1Ω）。
中性線の電流 ＝ 30A − 20A ＝ 10A。多いほう（上の負荷）の帰り分が、中性線を通って電源へ戻ります。

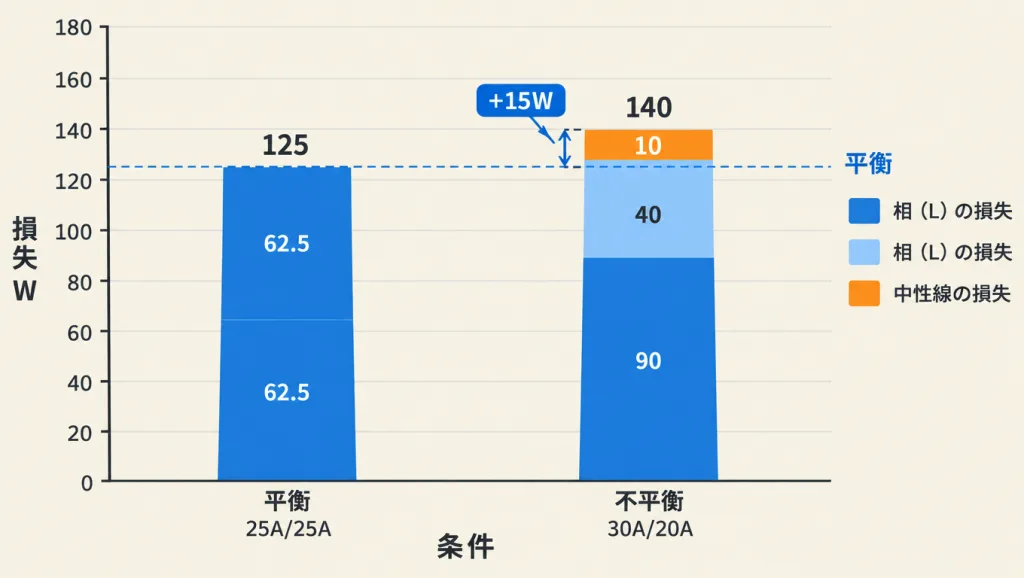

3本それぞれの損失を出します。外線1：30² × 0.1 ＝ 90W、外線2：20² × 0.1 ＝ 40W、中性線：10² × 0.1 ＝ 10W
合計します。90 ＋ 40 ＋ 10 ＝ 140W。平衡のとき（125W）より15W増えました。
2本の車線に50台の車を通すとき、25台ずつに分ければどちらもすいすい流れます。30台と20台に片寄ると、混んだ車線の渋滞がひどくなり、全体の燃料のむだ（損失）も増えます。損失は電流の2乗で効くので、片寄りが大きいほど一気に増えます。
実際の屋内配線でも、上下の負荷をなるべくそろえるように回路を分けます。内線規程（屋内配線の民間規格）では、単相3線式の設備不平衡率を原則40%以下にするよう定めています。
不平衡のときの端子電圧を計算する
不平衡のときは、上下の負荷にかかる電圧（端子電圧）も変わります。電圧降下を「外線1本分＋中性線1本分」で考えるのがコツです。中性線の電流の向きによって、中性線の電圧降下を引くか足すかが変わります。

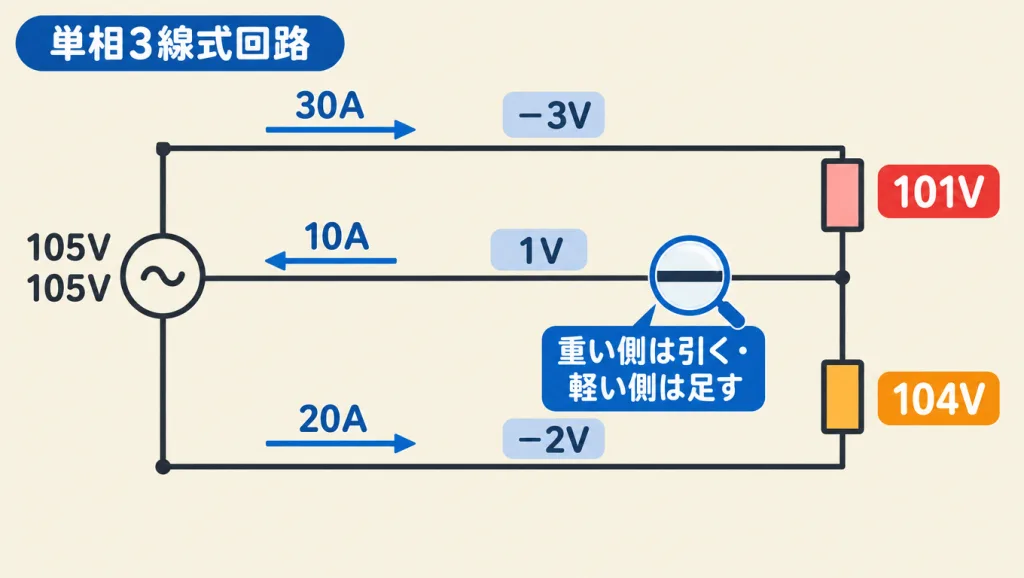

例題：電源105V、上30A・下20A
電源側の電圧は、上下とも105Vとします。条件は先ほどと同じ（電線1本0.1Ω、力率1）です。
各線の電圧降下を出します。外線1：30A × 0.1Ω ＝ 3V、外線2：20A × 0.1Ω ＝ 2V、中性線：10A × 0.1Ω ＝ 1V
上の負荷：中性線の10Aは、上の負荷の電流と同じ向き（電源へ戻る向き）に流れるので、中性線の降下も引きます。105 − 3 − 1 ＝ 101V
下の負荷：中性線の10Aは、下の負荷の電流と逆向きなので、中性線の降下は足し戻します。105 − 2 ＋ 1 ＝ 104V
重い上の負荷は101V、軽い下の負荷は104Vになりました。中性線に電流が流れると、重い側の電圧が下がり、軽い側の電圧が上がります。
電圧降下と電力損失の基本の公式を、送電線で確認できます
中性線の降下を、上下どちらからも引いてしまう間違いが多いです。中性線の電流は1方向にしか流れないので、片方では引き、もう片方では足します。迷ったら、電流の矢印を回路図に書き込んでから計算してください。
中性線が切れると何が起きる？異常電圧の計算

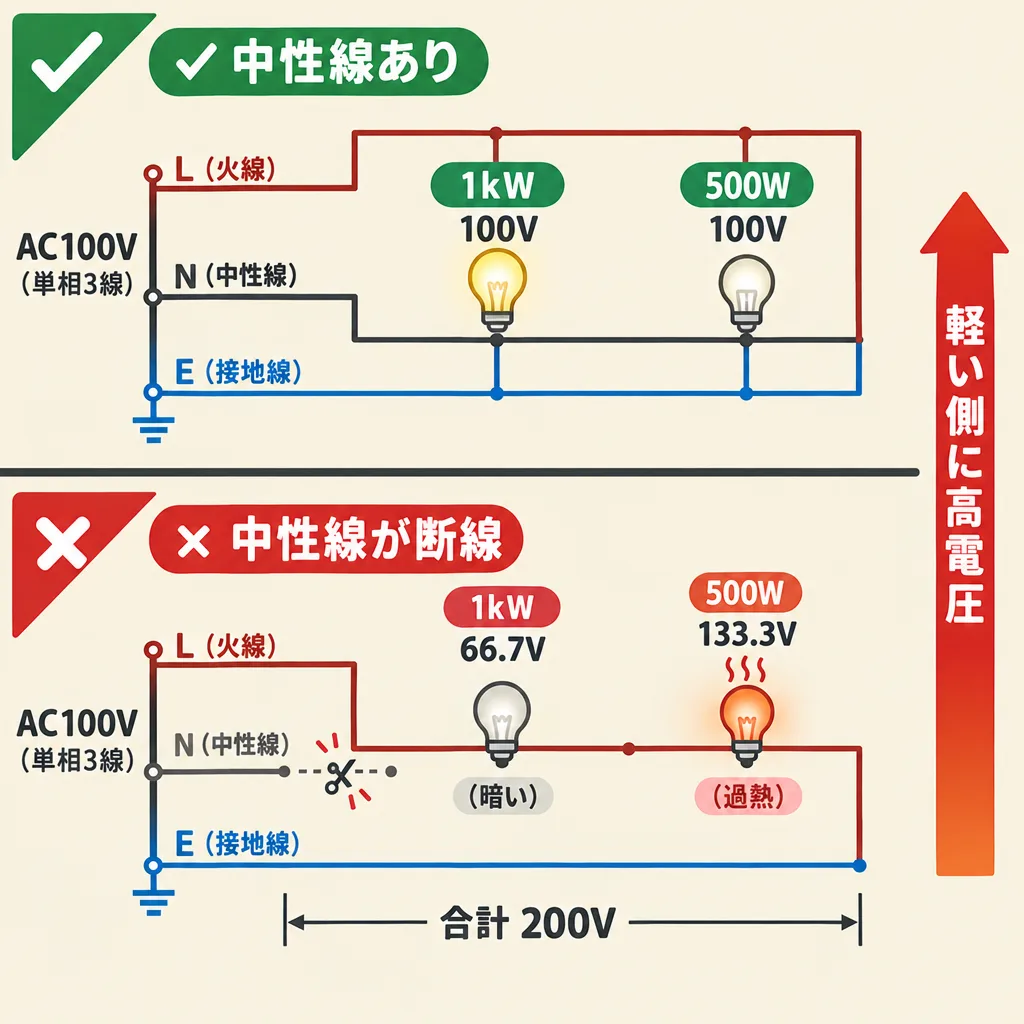

中性線が切れる（中性線欠相）と、上下の100Vの負荷が直列につながり、200Vを2つの負荷で分け合う形になります。電圧は抵抗の大きさに比例して分かれるので、軽い負荷（抵抗が大きい）の側に高い電圧がかかります。
例題：上1kW・下500Wで中性線が切れた
上に100V・1kW、下に100V・500Wの機器がつながっています（どちらも抵抗負荷とし、電線の抵抗は無視します）。
機器の抵抗を出します（R ＝ V² ÷ P）。上：100² ÷ 1,000 ＝ 10Ω、下：100² ÷ 500 ＝ 20Ω
中性線が切れると、2つが直列で200Vにつながります。電流 ＝ 200V ÷（10 ＋ 20）Ω ＝ 約6.67A
上の機器の電圧 ＝ 6.67A × 10Ω ＝ 約66.7V
下の機器の電圧 ＝ 6.67A × 20Ω ＝ 約133.3V。100V用の機器に133Vがかかります。
重い（容量の大きい）側は電圧が下がって動かなくなり、軽い（容量の小さい）側は電圧が上がって壊れるおそれがあります。片側の負荷がほとんどないと、軽い側には200V近い電圧がかかります。
実際の対策
住宅の分電盤には、中性線が切れたことを検知して回路を切る「中性線欠相保護機能」つきのブレーカーが使われています。また、中性線だけが単独で切れないように、中性線にはヒューズを入れず、外線と同時に切れる開閉器を使います。
分電盤のブレーカーが、何を検知して切れるのかがわかります
バランサとは？不平衡を打ち消す変圧器の計算
バランサは、巻数比1:1の単巻変圧器（1つの巻線の途中から線を出した変圧器）です。線路の末端で、外線2本の間につなぎ、巻線の真ん中を中性線につなぎます。上下の電圧を等しく保とうとして、外線の電流をそろえる働きをします。
バランサの電流 ＝（外線1の負荷電流 − 外線2の負荷電流）÷ 2

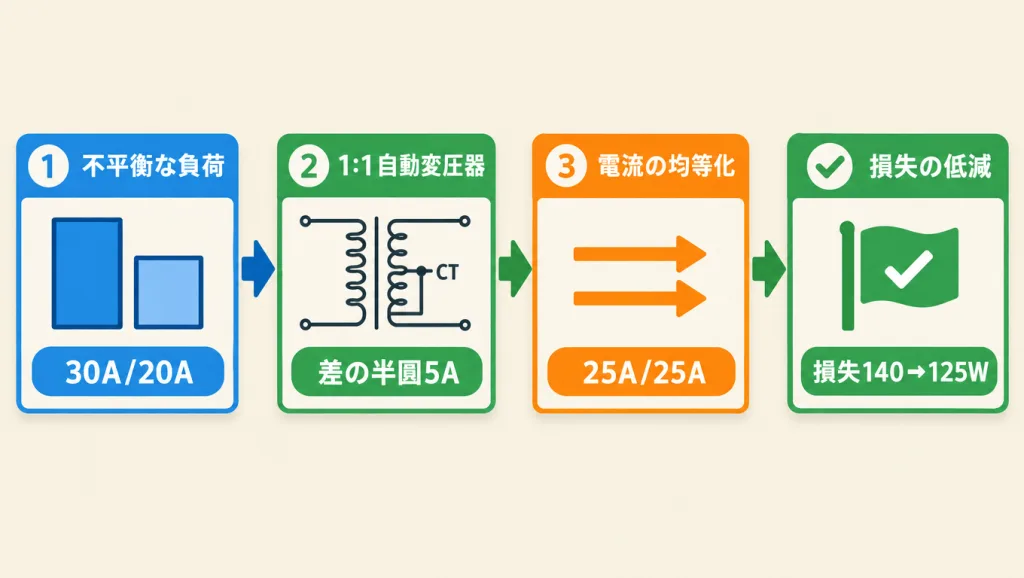

例題：上30A・下20Aにバランサをつなぐ
バランサには、負荷の電流の差の半分が流れます。（30 − 20）÷ 2 ＝ 5A
電源から見た外線の電流は、平均の値にそろいます。（30 ＋ 20）÷ 2 ＝ 25A ずつ。中性線（電源とバランサの間）は 25 − 25 ＝ 0A
線路の損失 ＝ 25² × 0.1 × 2本 ＝ 125W。バランサなし（140W）より15W減りました。
端子電圧は、上下とも 105 − 25 × 0.1 ＝ 102.5V。101Vと104Vの差がなくなりました。
バランサは、混んだ車線から空いた車線へ、出口の手前で車を振り分ける誘導員のようなものです。上の負荷が多く使う分の半分を、下の外線から回してくれるので、電源から来る2本の車線はちょうど半分ずつの混み具合になります。
バランサの電流は、差の10Aではなく、その半分の5Aです。バランサの上半分と下半分に同じ5Aが流れ、中性線との接続点で合わせて10Aになり、負荷側の中性線の10Aを打ち消します。バランサは線路の「末端（負荷側）」につなぎます。電源側につないでも、線路の不平衡は解消しません。
電験三種の過去問で問われているポイント

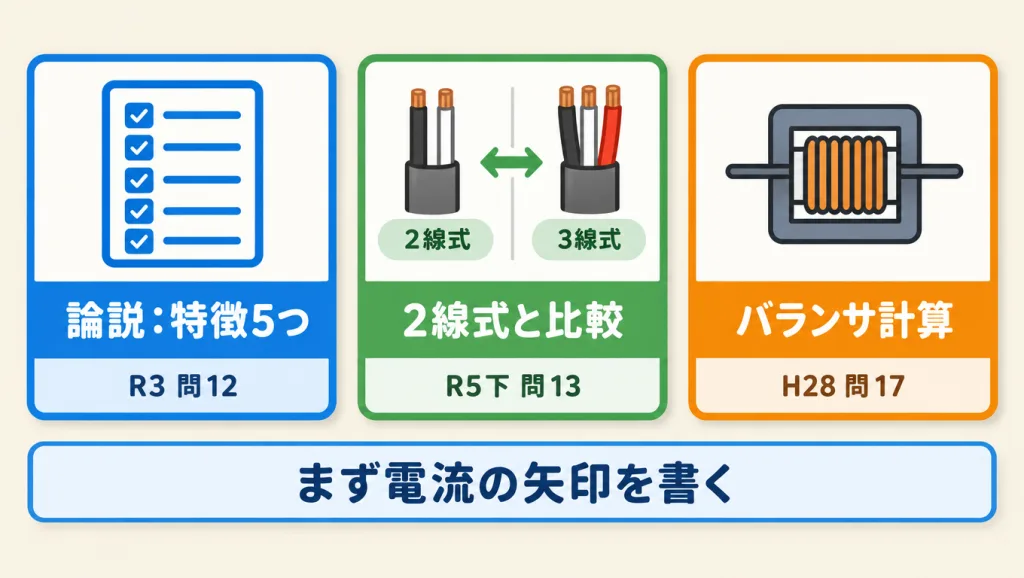

単相3線式は、電力科目の配電分野で、論説問題（正誤を選ぶ問題）と計算問題の両方で出題されています。実際に出た問題の問われ方を、パターン別に整理します。
| 年度・問題 | 形式 | 問われたこと |
|---|---|---|
| 令和3年度 電力 問12 | 論説（誤りを選ぶ） | 電圧降下・中性線の断線・不平衡時の損失・100V/200Vの供給・1線あたりの供給電力 |
| 令和5年度下期 電力 問13 | 計算（A問題） | 損失が単相2線式の1/5のとき、1線あたりの抵抗は何倍か |
| 平成28年度 電力 問17 | 計算（B問題） | 30Aと20Aの不平衡負荷にバランサをつないだときの、バランサの電流と線路損失の変化 |
| 平成22年度 理論 問7 | 計算（理論科目） | 単相3線式回路に平衡負荷をつないだときの消費電力 |
パターン1：論説問題は「特徴5つ」で判断する
令和3年度 問12では、次の特徴の正誤が問われました。正しい内容をそのまま覚えておけば、言い回しが変わっても見抜けます。
- 電圧降下は、単相2線式より小さい（正しい）
- 不平衡のまま中性線が切れると、容量の大きい側の電圧が下がる（正しい。小さい側は上がる）
- 不平衡だと、平衡のときより損失が増える（正しい）
- 100Vと200Vの両方の負荷に送れる（正しい）
- 1線あたりに送れる電力は、単相2線式より大きい（「小さい」とした選択肢が誤り。1線あたり 2/3VIcosθ で、単相2線式の 1/2VIcosθ より大きい）
パターン2：単相2線式との比較は「電流が半分」から
令和5年度下期 問13は、同じ100Vの負荷を単相2線式と単相3線式（平衡）で送ったとき、損失が1/5になる抵抗を求める問題でした。解き方の流れは次のとおりです。
単相3線式は200Vで送るので、電流は単相2線式の半分（I ÷ 2）
損失はどちらも外線2本分（平衡なので中性線は0）。単相2線式：2I²R、単相3線式：2 ×（I ÷ 2）² × R' ＝ I²R' ÷ 2
I²R' ÷ 2 ＝ 2I²R × 1/5 とおくと、R' ＝ 4R × 1/5 ＝ 0.8R。答えは0.8倍です。
パターン3：バランサは「差の半分」と「損失の差」
平成28年度 問17は、この記事の例題と同じ30Aと20Aの不平衡負荷にバランサをつなぐB問題でした。（a）でバランサの電流、（b）で損失の変化量が問われています。バランサの電流は（30 − 20）÷ 2 ＝ 5A。損失の変化は、バランサの前後で3本の線の損失をそれぞれ計算して差をとります（問題の線路抵抗の値で計算すると20W）。中性線の抵抗が外線と違う値で与えられることがあるので、1本ずつ計算するのが確実です。

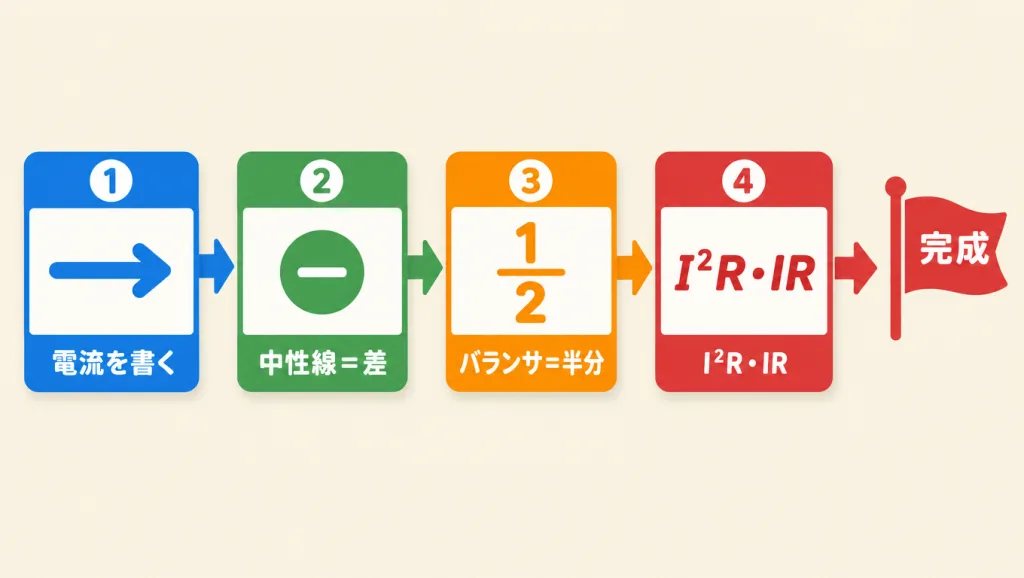

計算問題は、どれも「回路図に電流の矢印と値を書き込む」ことから始まります。中性線の電流（差）、バランサの電流（差の半分）、外線の電流（バランサ後は平均）の3つが書ければ、損失も電圧もあとは I²R と IR で出せます。
よくある間違い・つまずきポイント
単相3線式の計算で点を落とすのは、ほとんどが次の5つです。解き終わったら、この順に見直してください。

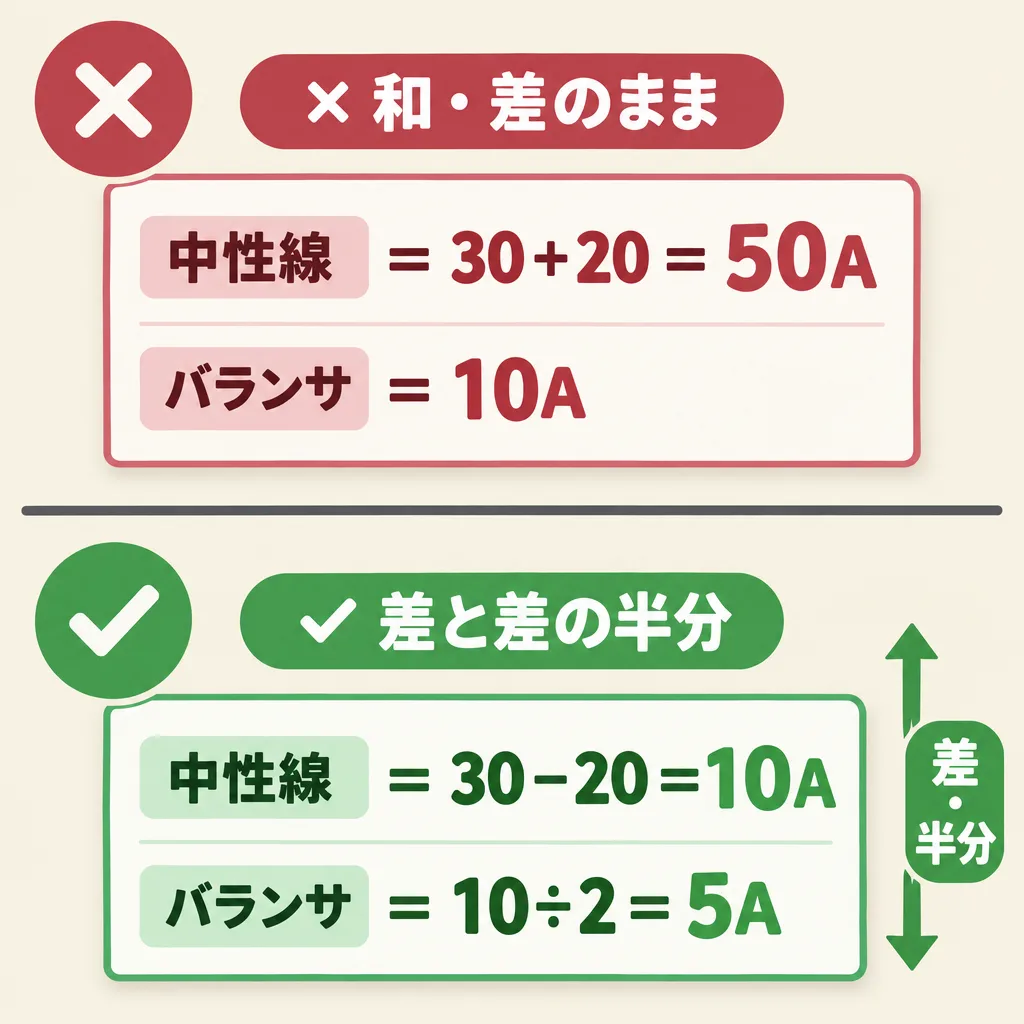

1. 中性線の電流を「和」にしてしまう
中性線には、上下の電流が逆向きに流れるので「差」が残ります。30Aと20Aなら50Aではなく10Aです。
2. 平衡なのに中性線の損失を数える
平衡なら中性線は0Aなので、損失は外線2本分だけです。3本分で計算すると、答えが1.5倍になります。
3. 端子電圧で、中性線の降下を両側から引く
中性線の降下は、重い側では引き、軽い側では足します。両側から引くと、軽い側の電圧が実際より低く出ます。
4. 中性線が切れたとき、重い側の電圧が上がると考える
電圧が上がるのは、抵抗が大きい「軽い（容量の小さい）」側です。容量の大きい機器ほど抵抗が小さいので、電圧が下がります。
5. バランサの電流を「差」そのものにする
バランサの電流は差の半分です。30Aと20Aなら10Aではなく5Aです。
よくある質問
まとめ：電流の「差」と「差の半分」で解ける
- 中性線の電流 ＝ 外線の負荷電流の差（平衡なら0A）
- 不平衡だと損失が増える（例：平衡125W → 30A/20Aで140W）
- 端子電圧：中性線の降下は、重い側で引き、軽い側で足す（例：101V/104V）
- 中性線が切れると直列になり、軽い側に高い電圧（例：133.3V）
- バランサの電流 ＝ 差の半分。外線は平均にそろい、損失と電圧の差が減る
まずは30Aと20Aの例題を、回路図に矢印を書き込みながら自分の手で解いてみてください。電流の値さえ正しく書ければ、論説問題も計算問題も同じ考え方で解けるようになります。
