- 1.5倍・1.25倍・2倍のどれを掛けるのか混ざる
- 最大使用電圧の1.15/1.1がなぜ出てくるのかわからない
- 試験用変圧器の容量やリアクトルの計算で手が止まる
- 絶縁耐力試験と絶縁抵抗測定のちがい
- 試験電圧の表（第15条・第16条）
- 充電電流・試験用変圧器の容量・補償リアクトルの計算
- 過去問の解き方と計算ツール
絶縁耐力試験とは、高圧・特別高圧の電路や機器に、ふだんより高い試験電圧を連続して10分間加えて、絶縁が耐えるかを確かめる試験です。試験電圧は最大使用電圧（公称電圧×1.15/1.1）をもとに、7,000V以下なら1.5倍、7,000Vを超え60,000V以下なら多くは1.25倍です。ケーブルの交流の電路は、その2倍の直流電圧で試験してもかまいません（電技解釈第15条）。

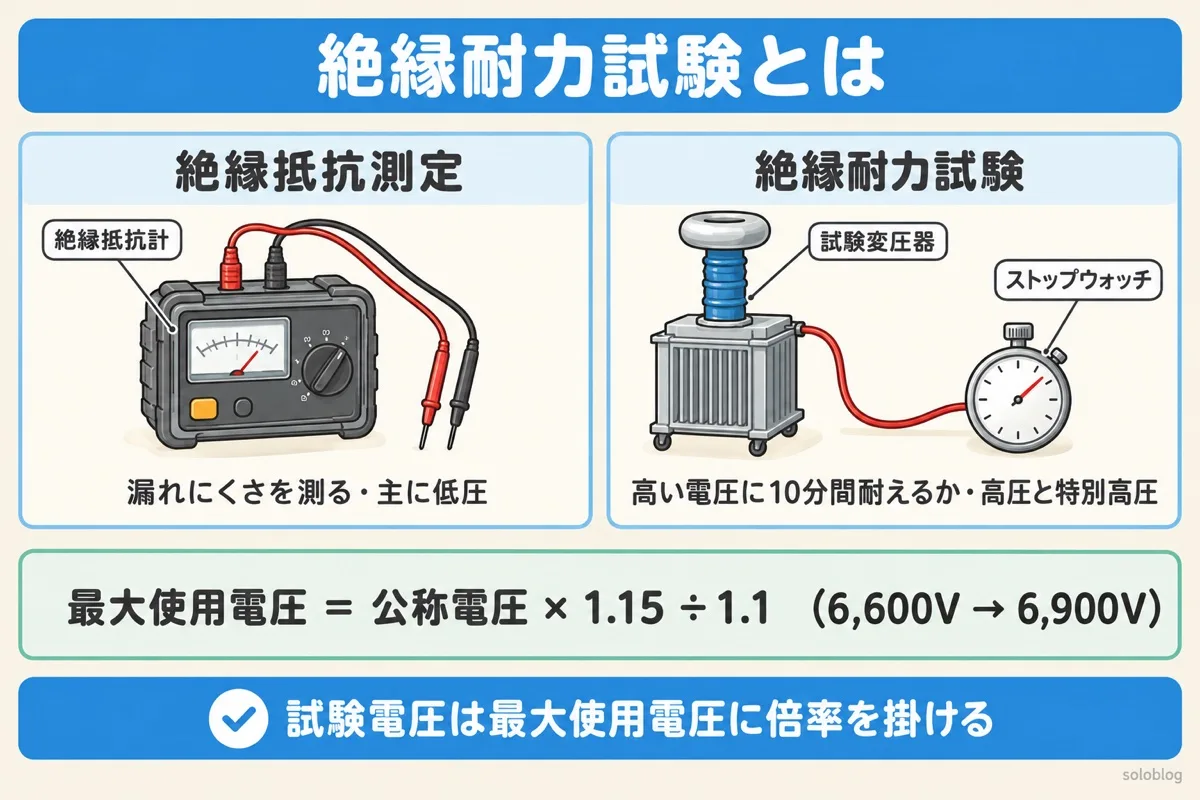

絶縁耐力試験とは？絶縁抵抗測定とのちがい
新しく作った高圧の設備は、使い始める前に「本当に絶縁が持つか」を確かめます。ふだんの電圧より高い電圧を10分間かけ続けて、壊れなければ合格です。これが絶縁耐力試験です。
| 絶縁抵抗測定 | 絶縁耐力試験 | |
|---|---|---|
| 確かめること | 電気がどれだけ漏れにくいか（抵抗値） | 高い電圧に耐えられるか（壊れないか） |
| 主な対象 | 低圧の電路 | 高圧・特別高圧の電路と機器 |
| 使う道具 | 絶縁抵抗計（メガー） | 試験用変圧器・補償リアクトルなど |
| 決まり | 省令第58条（0.1/0.2/0.4MΩ） | 電技解釈第15条・第16条 |
電路の絶縁性能
試験電圧のもとになる「最大使用電圧」
試験電圧は、公称電圧ではなく最大使用電圧に倍率を掛けて求めます。公称電圧が1,000Vを超え500,000V未満の電路では、最大使用電圧 ＝ 公称電圧 × 1.15／1.1 です（電技解釈第1条）。
6,600 × 1.15 ÷ 1.1 ＝ 6,900 V
3,300Vなら3,450V、22,000Vなら23,000Vです。

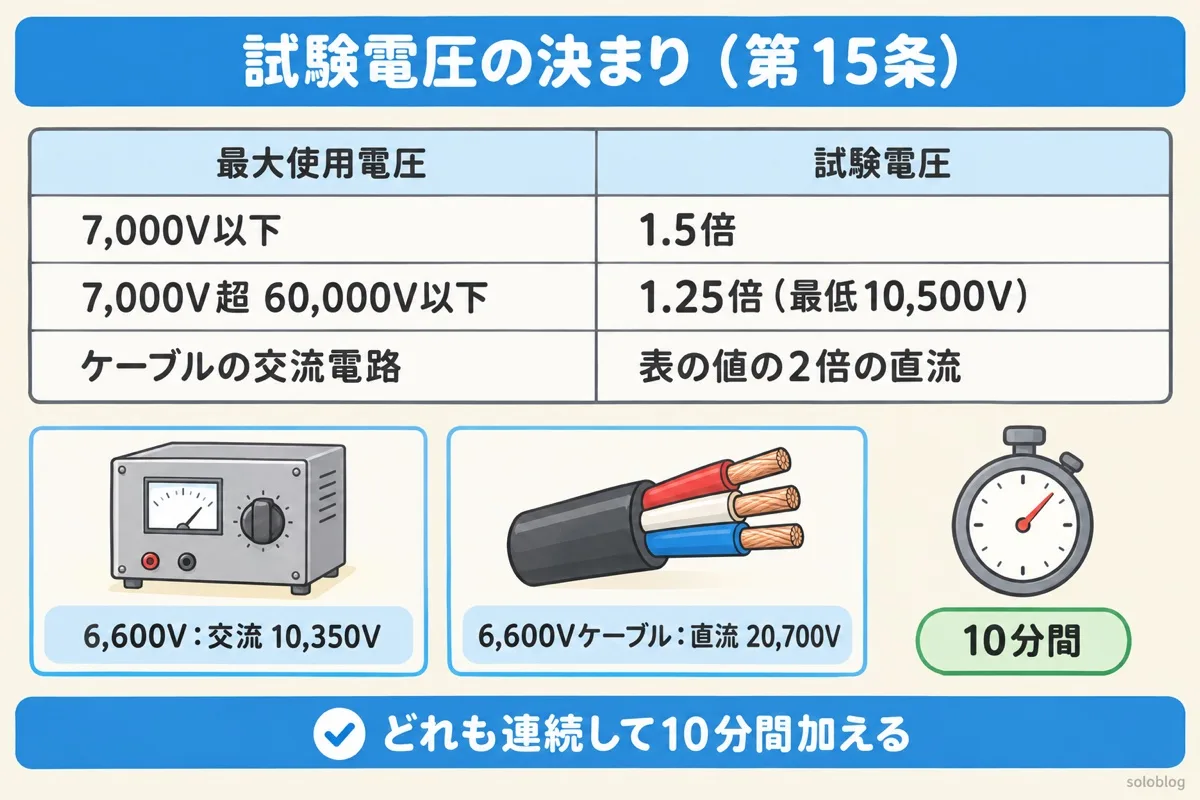

試験電圧の決まり（第15条・15-1表）
試験電圧を、電路と大地との間（多心ケーブルは心線どうしと、心線と大地との間）に連続して10分間加えます。
| 最大使用電圧 | 電路の種類 | 試験電圧 |
|---|---|---|
| 7,000V以下 | 交流の電路 | 1.5倍の交流電圧 |
| 7,000V以下 | 直流の電路 | 1.5倍の直流電圧 又は 1倍の交流電圧 |
| 7,000V超 60,000V以下 | 15,000V以下の中性点接地式（中性線に多重接地） | 0.92倍 |
| 7,000V超 60,000V以下 | 上記以外 | 1.25倍（10,500V未満なら10,500V） |
| 60,000V超 | 中性点非接地式 | 1.25倍 |
| 60,000V超 | 中性点接地式 | 1.1倍（75,000V未満なら75,000V） |
| 60,000V超 | 中性点直接接地式 | 0.72倍（170,000V超の発変電所などは0.64倍） |
ケーブルなら直流の2倍でよい
電線にケーブルを使う交流の電路は、表の試験電圧の2倍の直流電圧を10分間加えて試験してもかまいません（第15条第二号）。ケーブルは静電容量が大きく、交流では大きな充電電流が流れて大きな試験装置がいるからです。
6,600Vのケーブル：交流 10,350 V、直流なら 20,700 V（どちらも10分間）

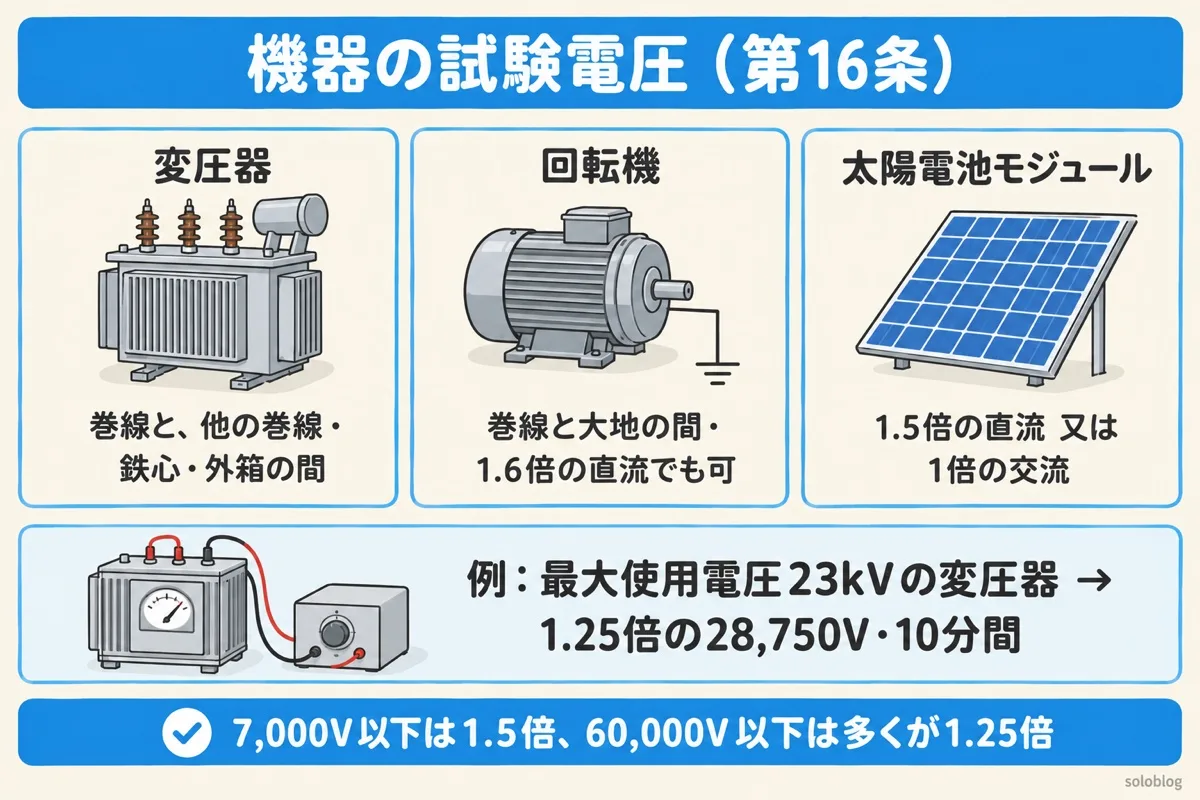

変圧器・回転機など機器の試験電圧（第16条）
| 機器 | 試験電圧 | 加え方 |
|---|---|---|
| 変圧器（7,000V以下） | 1.5倍（500V未満なら500V） | 試験する巻線と、他の巻線・鉄心・外箱との間に10分間 |
| 変圧器（7,000V超60,000V以下） | 1.25倍（最低10,500V）。多重接地の15,000V以下は0.92倍 | 同上 |
| 回転機（7,000V以下） | 1.5倍（最低500V） | 巻線と大地との間に10分間。交流の回転機は1.6倍の直流でもよい |
| 回転機（7,000V超） | 1.25倍（最低10,500V） | 同上 |
| 燃料電池・太陽電池モジュール | 1.5倍の直流 又は 1倍の交流（最低500V） | 充電部分と大地との間に10分間 |
例：最大使用電圧23kVの受電用変圧器
23,000Vは「7,000V超60,000V以下」なので1.25倍
1.25 × 23,000 ＝ 28,750 V
連続して10分間加える（令和8年度上期 問4）

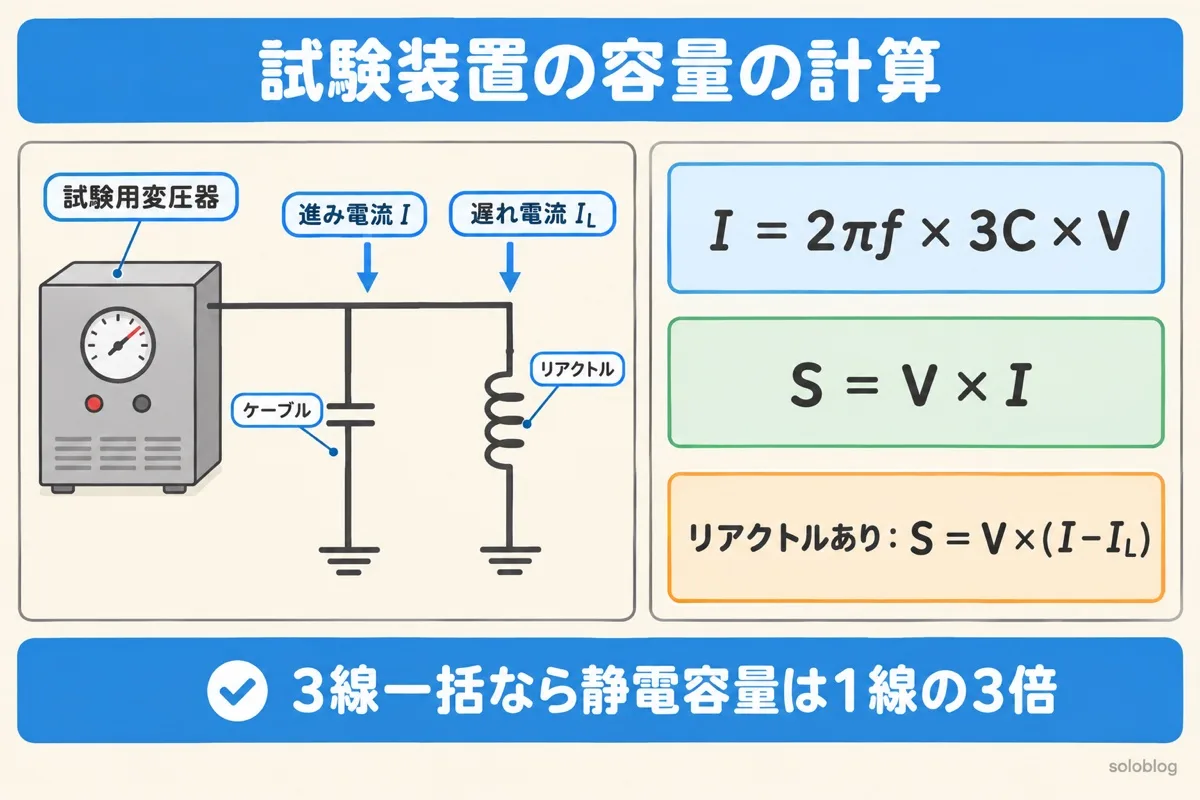

試験用変圧器の容量と補償リアクトルの計算
ケーブルは長いコンデンサのようなものです。交流の試験電圧をかけると、進み電流（充電電流）が流れます。試験用変圧器は、この電流を流せる容量が必要です。
充電電流 I ＝ 2πf × 3C × V （3線一括、Cは1線の対地静電容量）
試験用変圧器の容量 S ＝ V × I
3線をまとめて大地との間に電圧をかける（3線一括）ので、静電容量は1線分の3倍です。問題文が「3線一括の静電容量」で与えていれば、3倍しません。
リアクタンス（XL・XC）とは
補償リアクトルで変圧器を小さくする
ケーブルと並列にリアクトルをつなぐと、リアクトルの遅れ電流がケーブルの進み電流を打ち消します。試験用変圧器が流す電流は、その差だけで済みます。
X_L ＝ 定格電圧 ÷ 定格電流、I_L ＝ V ÷ X_L、変圧器の電流 ＝ I − I_L
例題：6,600VのCVTケーブル200m
1線の対地静電容量0.40μF/km、周波数50Hz。補償リアクトルは12,000Vで300mA流れるもの1台。
試験電圧：6,900 × 1.5 ＝ 10,350 V
1線の静電容量：0.40 × 0.2 ＝ 0.08 μF、3線一括で 0.24 μF
充電電流：2π × 50 × 0.24×10⁻⁶ × 10,350 ≒ 0.780 A
リアクトルなし：S ＝ 10,350 × 0.780 ≒ 8.08 kV·A
リアクトル：X_L ＝ 12,000 ÷ 0.3 ＝ 40,000 Ω、I_L ＝ 10,350 ÷ 40,000 ≒ 0.259 A
リアクトルあり：(0.780 − 0.259) × 10,350 ≒ 5.40 kV·A
地中送電の特性
電験三種の過去問で確かめる
絶縁耐力試験は、法規でほぼ毎年のように出ています（平成22年度 問8、平成24年度 問11、平成28年度 問12、令和3年度 問12、令和6年度下期 問13、令和7年度下期 問12、令和8年度上期 問4）。
| 年度 | 問われたこと | 答えの出し方 |
|---|---|---|
| 平成22年度 問8 | 公称22,000Vのケーブルの試験 | 23,000 × 1.25 ＝ 28,750V、直流は2倍の57,500V・10分 |
| 令和3年度 問12 | 6,600V CVT 220m（0.45μF/km） | 直流20,700V・10分。I ≒ 0.966A、S ≒ 10kV·A |
| 令和6年度下期 問13 | 3線一括0.2μF | X_C ≒ 15,920Ω、I ≒ 0.65A、S ≒ 6.73 → 7kV·A |
| 平成28年度 問12 | CVT 87m＋補償リアクトル | 4.0kV·A。リアクトル並列で ≒1.35 → 2kV·A |
| 令和7年度下期 問12 | 単心CV 800m、変圧器5kV·A | I ≒ 1.17A、補償 0.688A ÷ 0.27A ≒ 2.55 → 3台 |
| 平成24年度 問11 | CVT 150m＋リアクトル | I ≒ 322mA、変圧器 ≒ 83mA、≒0.86 → 1.0kV·A |
令和7年度下期 問12：リアクトルの台数
C ＝ 0.45 × 0.8 ＝ 0.36 μF、X_C ＝ 1 ÷ (2π × 50 × 0.36×10⁻⁶) ≒ 8,842 Ω
I ＝ 10,350 ÷ 8,842 ≒ 1.17 A
5kV·Aの試験用変圧器が流せる電流：5,000 ÷ 10,350 ≒ 0.483 A
リアクトルで打ち消す電流：1.17 − 0.483 ≒ 0.688 A
0.688 ÷ 0.27 ≒ 2.55 → 切り上げて3台
絶縁耐力試験の計算ツール
公称電圧と電路の区分を選ぶと、試験電圧を出します。ケーブルの静電容量とこう長、補償リアクトルを入れると、充電電流と試験用変圧器の容量も出します（60,000V以下の電路が対象）。
入れた数字は画面の中で計算するだけで、どこにも送信されません。初期値は令和3年度 問12の数値です。試験用変圧器の容量は、計算値以上の選択肢を選びます。

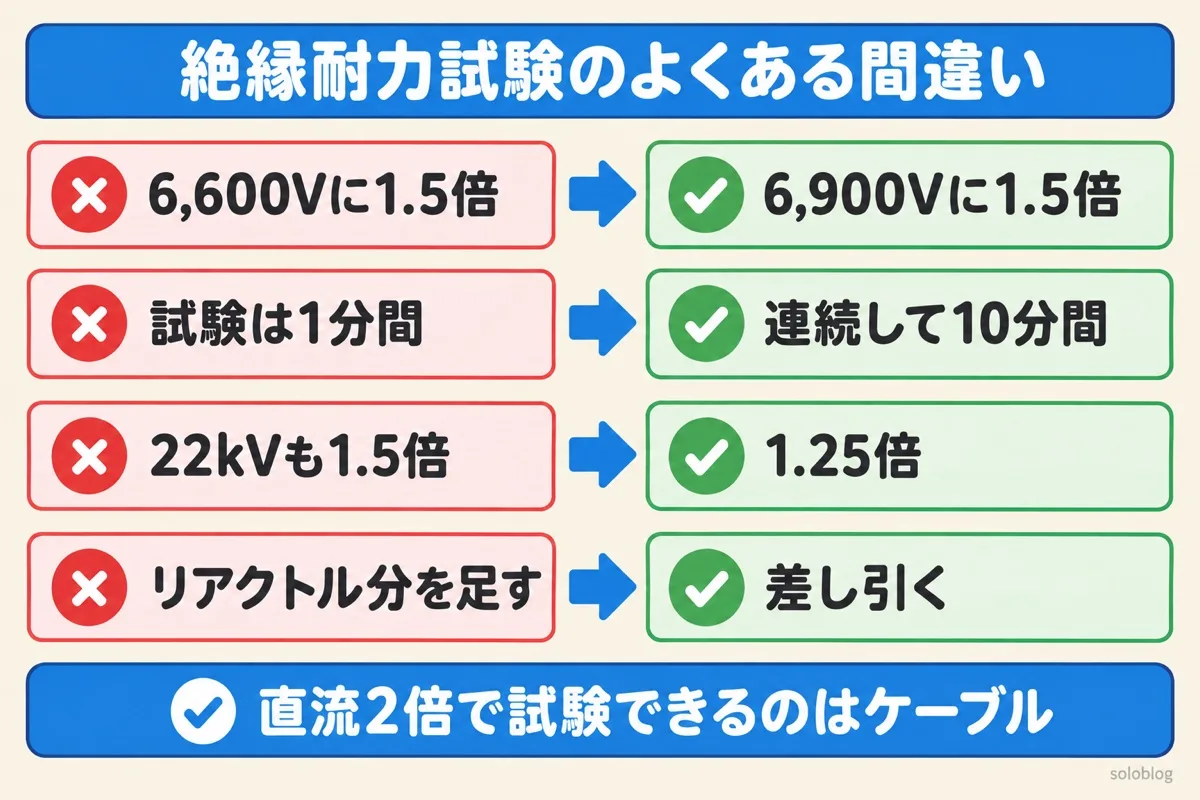

絶縁耐力試験のよくある間違い
| よくある間違い | 正しい考え方 |
|---|---|
| 公称電圧6,600Vに1.5倍する | 最大使用電圧6,900Vに1.5倍して10,350V |
| 試験時間は1分間 | 連続して10分間 |
| 直流ならどの電路でも2倍 | 直流2倍で試験できるのはケーブルを使う交流の電路 |
| 22kVも1.5倍 | 7,000Vを超え60,000V以下は多くが1.25倍 |
| 1線の静電容量のまま計算 | 3線一括なら3倍する |
| リアクトルの電流を足す | 進みと遅れで打ち消すので引き算 |

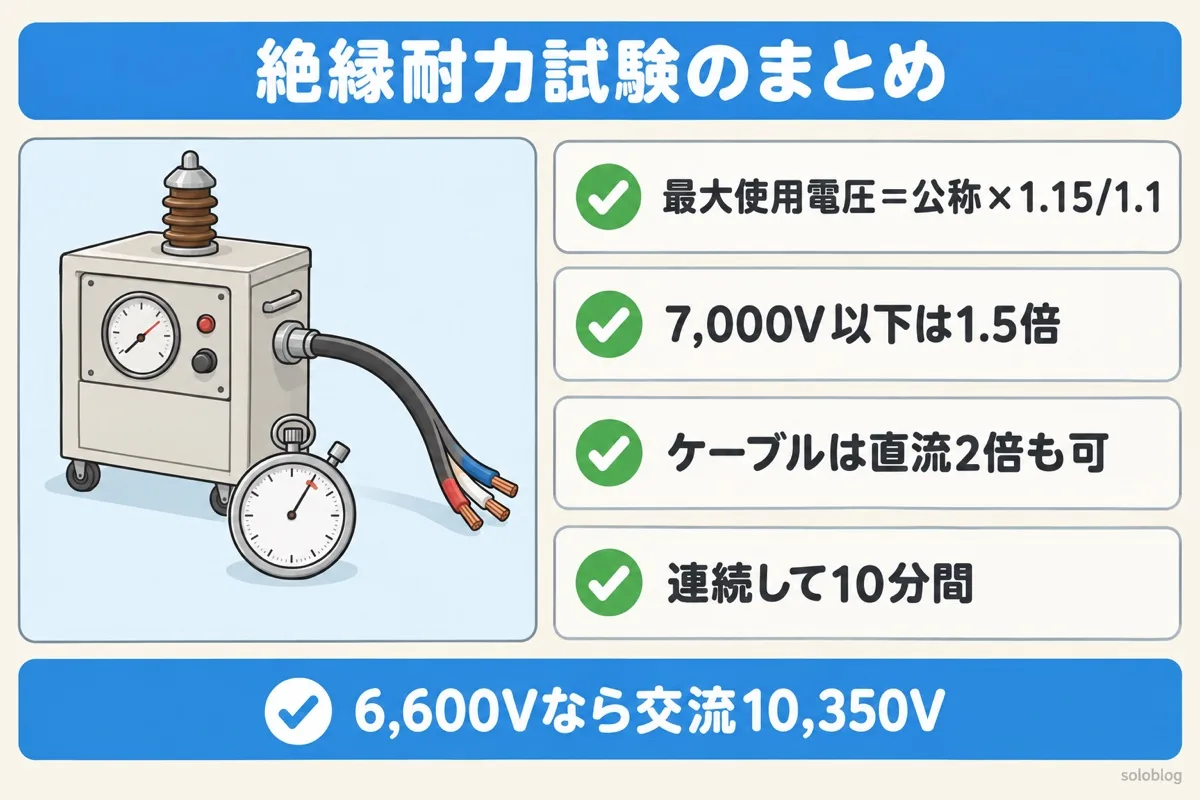

よくある質問
- 絶縁耐力試験は試験電圧を連続して10分間
- 最大使用電圧＝公称電圧×1.15/1.1（6,600V→6,900V）
- 7,000V以下は1.5倍、7,000V超60,000V以下は多くが1.25倍
- ケーブルの交流電路は2倍の直流でもよい
- 容量 S＝V×I（I＝2πf×3C×V）、リアクトル分は引く
