夜21時。仕事から帰って、机の上の参考書を開く。
今日のテーマは「同期発電機」。
ページを開いた瞬間、あなたはこう思ったはずです。
「負荷角δ？なんで角度が出力に関係するの？」
「V曲線？励磁電流？力率の話どこから出てきた？」
「並行運転の5条件って、覚えること多すぎ…」
わかります。同期機は、誘導機を一通り学んだ後に出会う「2つ目の壁」です。「誘導機と何が違うの？」という疑問が常につきまとうし、出てくる用語も急に難しくなる。
でも、安心してください。同期機が難しく感じる理由はシンプル。「学ぶ順番が間違っている」だけです。多くの参考書は、いきなり等価回路や負荷角の数式から入るので、初心者は確実に挫折します。
この記事は、同期機を「最短で得点源に変える地図」です。7つのステップに沿って順番に学べば、過去問の8割が解けるレベルまで到達できます。
- そもそも「同期機」と「誘導機」の違いがハッキリしない
- 等価回路のベクトル図を見ると思考停止する
- 負荷角δの意味が直感的にわからない
- 短絡比・%Z・同期調相機…用語が多すぎて混乱する
- 過去問で「どの公式を使えばいいか」がわからない
- 同期機を学ぶ「正しい順番」がわかる
- 各ステップで「何を理解すればOK」かが明確になる
- 誘導機との違いがスッキリ整理される
- 最短ルートで電験三種・機械の得点源にできる
そもそも同期機って何？「日本中の電気を作っている主役」のこと
本題に入る前に、ひとつだけ。同期機（同期発電機）は、実はとんでもなく重要な機械です。何を隠そう、あなたが今この記事を読むために使っている電気は、ほぼすべて同期発電機が作っています。

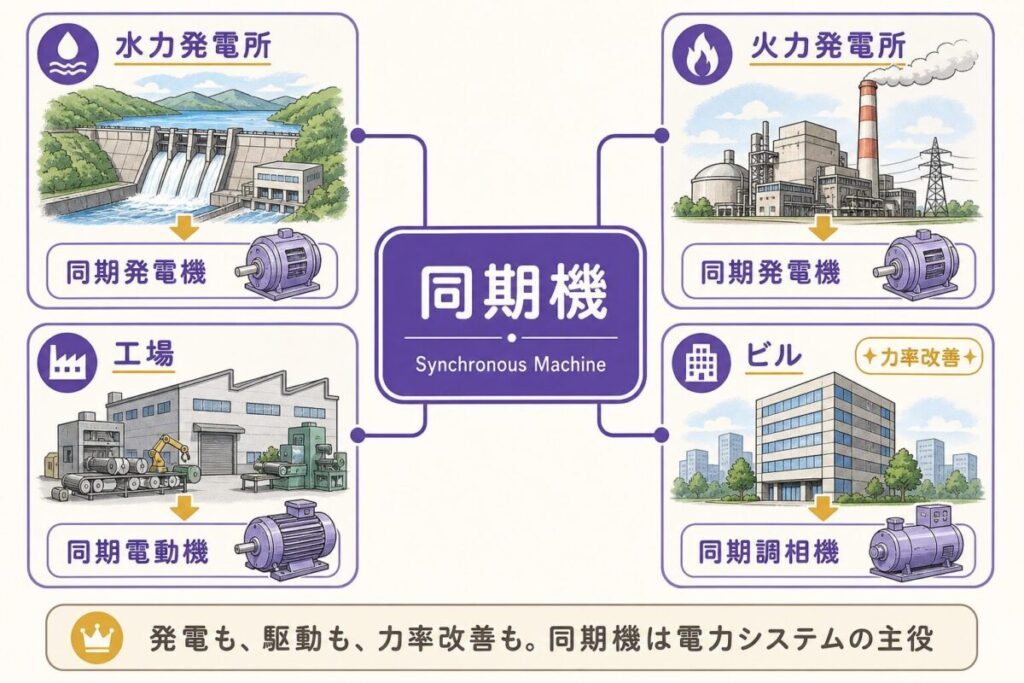

| 場所 | 使われている同期機 |
|---|---|
| 火力発電所 | タービン発電機（円筒形） |
| 水力発電所 | 水車発電機（突極形） |
| 原子力発電所 | タービン発電機（円筒形） |
| 非常用発電機 | ディーゼル同期発電機 |
| 大型工場の力率改善 | 同期調相機（同期電動機の応用） |
電験三種に合格して電気主任技術者として働くなら、変電所や工場で必ず同期機の存在を意識することになります。「日本の電気インフラの心臓部」と言ってもいい機械なので、電験で大きく出題されるのも当然です。
誘導機（モーター）が「電気を使う側」だとすれば、同期機（発電機）は「電気を作る側」です。電力系統の送り手と受け手、両方を理解して初めて電気のプロといえます。
難しい数式に絶望する前に。
イラストたっぷりの解説で、ゼロからでもスラスラ読める定番書はこちら
学習前に整理｜「同期機」と「誘導機」の決定的な違い
同期機の学習でつまずく最大の原因は、「誘導機との違いが整理できていない」ことです。先にここで決着をつけましょう。
誘導機
- 滑り s がある（必ず遅れる）
- ローターは磁石ではない（誘導電流で動く）
- 主な用途：モーター（電気を使う）
- 身近な例：扇風機・洗濯機・工場のモーター
同期機
- 滑り s = 0（完全に同期して回る）
- ローターは磁石（界磁）そのもの
- 主な用途：発電機（電気を作る）
- 身近な例：発電所・大型工場の調相機

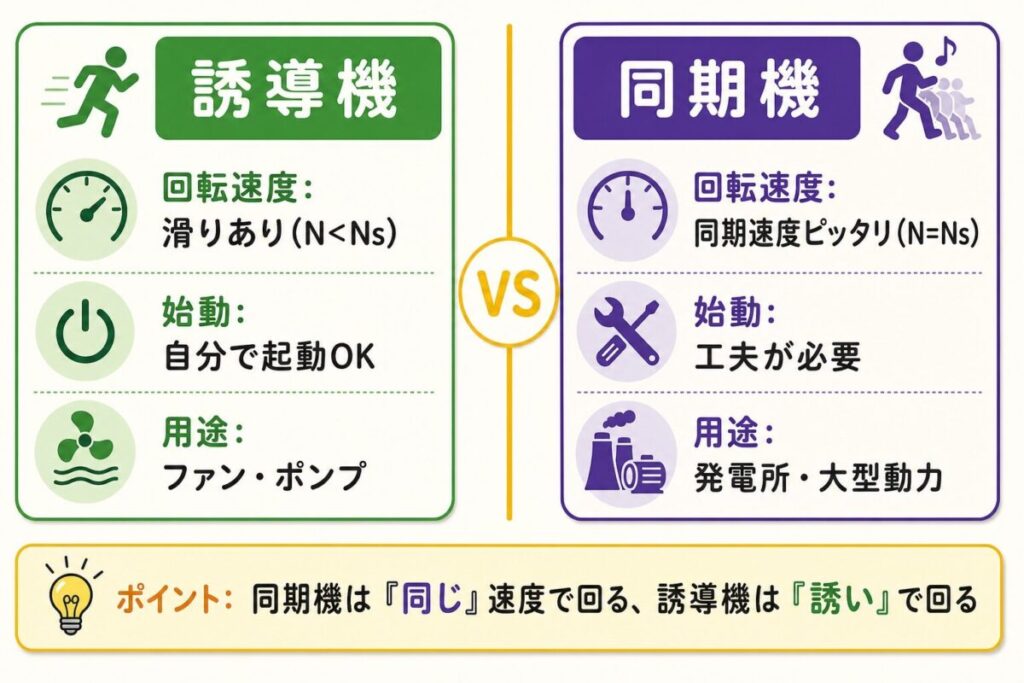

・誘導機 = 「磁石が前を走り、ローターが追いかける（少し遅れる）」
・同期機 = 「磁石とローターが完全に並走する（同じ速度）」
誘導機の「滑り s = 0 だと誘導機として成立しない」を覚えていますか？逆に言えば、「常に s = 0 で回るのが同期機」です。
同期機マスターへの道｜全7ステップの全体像

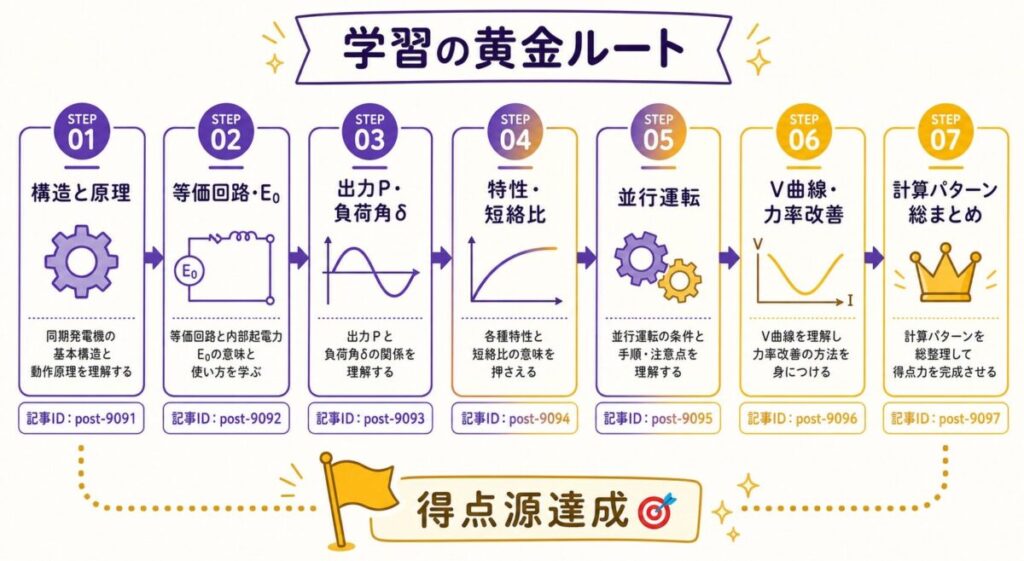

同期機の学習は、以下の7ステップで進めるのが最速です。順番を絶対に飛ばさないでください。前のステップを理解していないと、次でつまずきます。
- 1
- 2
- 3
- 4
- 5
- 6
- 7
⏳ スマホの通知で繊細な集中力を切らさないために。
スマホを遠ざけ、「25分集中・5分休憩」の黄金サイクルを物理的に生み出す専用タイマーはこちら
ポチップ
【第1〜2回】土台編｜構造を知り、ベクトル図を描けるようになる
最初の2ステップは、同期機の「動く仕組み」と「計算の入口」を押さえる段階。ここを丁寧にやらないと、3回目以降の数式が完全に意味不明になります。
第1回：同期機の構造と原理｜なぜ同期速度で回るのか
同期機の中身を分解すると、大きく分けて「電機子（コイル）」と「界磁（磁石）」の2つだけ。シンプルです。
大型同期機のほとんどは「回転界磁形」です。なぜか？
電機子（コイル）からは大電流が出ます。一方、界磁（磁石）には小さな励磁電流しか流しません。大電流が流れる側を回転させると配線が切れて危険なので、安全のために磁石の方を回転させているわけです。
同期機の構造と原理｜回転界磁形はなぜ主流なのか？ →
第2回：等価回路とベクトル図｜E₀の求め方
ここで初心者が初めて本格的な「ベクトル図」に出会います。多くの人がここで挫折します。でも、コツさえつかめば怖くありません。
覚える文字はたった3つ:
・V（端子電圧）：実際に出てくる電圧
・E₀（無負荷誘導起電力）：内部で発生している電圧
・jXsI（同期リアクタンス降下）：内部で消えてしまう電圧
関係式は E₀ = V + jXsI。これだけです。
「ベクトル図」と聞くと身構える人が多いですが、要するに「電圧の足し算を矢印で表現しただけ」。三角形を描いて、ピタゴラスの定理で答えを出すのが基本パターンです。

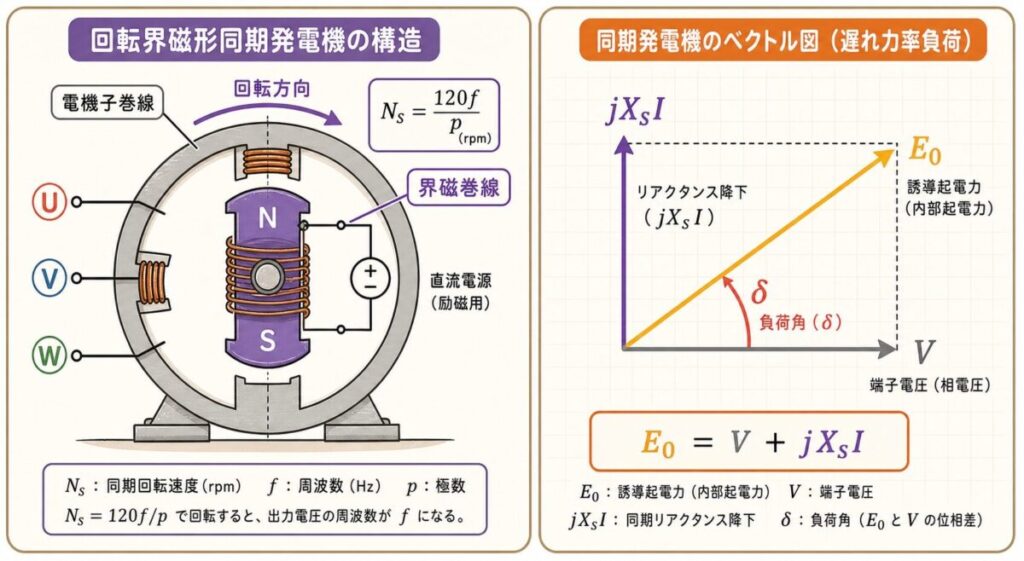

同期発電機の等価回路とベクトル図
【第3〜4回】特性編｜出力公式と発電機の性能を理解する

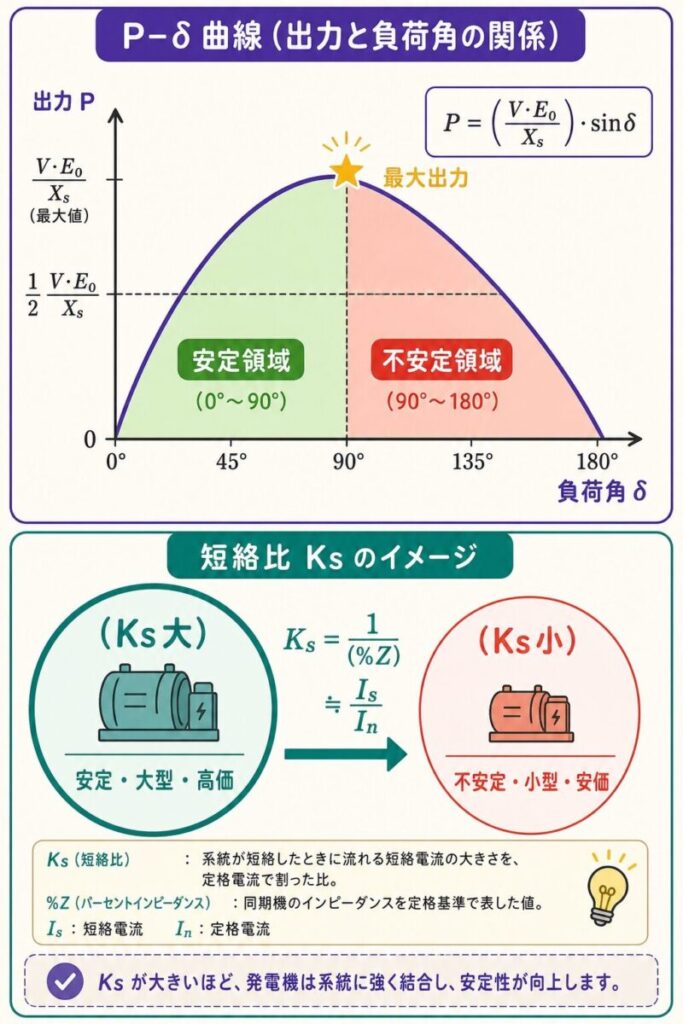

第3回：出力と負荷角δ｜P=(VE₀/Xs)sinδの正体
電験三種・同期機問題の絶対王者がこの公式です。これを理解できるかどうかで合否が分かれます。
P = (V × E₀ / Xs) × sin δ
・V：端子電圧（外側の電圧）
・E₀：内部誘導起電力（内側の電圧）
・Xs：同期リアクタンス
・δ：負荷角（VとE₀のなす角度）
出力Pは「sin δ」に比例するのがポイント。δが大きくなると正弦波カーブで上がっていきます。
負荷角δは、「磁石とローターのズレ角度」と思ってください。普段は同期して並走している磁石とローターが、負荷をかけると少しだけズレる。このズレが大きいほど、たくさん仕事をしている、つまり出力Pが大きい——というイメージです。
δ = 90°で最大出力。それを超えると逆に出力が落ちて、ついには「脱調（同期はずれ）」を起こします。
第4回：同期発電機の特性｜短絡比・%Z・飽和曲線
ここでは「その発電機、性能どうなの？」を表す指標を学びます。代表的なのが「短絡比」。
| 指標 | 大きいと… | 特徴 |
|---|---|---|
| 短絡比 K | 電圧変動が小さい | 機械大型・高コスト・水車発電機向き |
| %同期インピーダンス %Z | 短絡電流が小さい | 短絡比の逆数の関係 |
・水車発電機 → 短絡比大（0.9〜1.2）
・タービン発電機 → 短絡比小（0.5〜0.7）
この対比は電験で頻出。「水力＝大、火力＝小」と暗記してしまうのが手っ取り早いです。
学習の没入感を極限まで高める自己投資。
図書館以上の圧倒的な静寂を手に入れて、周囲のノイズによる脳の疲労を防ぐならこの一択です
【第5〜6回】応用編｜並行運転と「電動機としての同期機」
第5回：並行運転｜5つの条件と同期化力
電力系統には、たくさんの発電機が並列接続されています。新しい発電機を電力系統につなぐとき、何も考えずにスイッチを入れると大事故になります。それを防ぐのが「並行運転の5条件」です。
これは実務でも絶対の鉄則。例えば変電所で発電機を投入するときは、専用の同期検定器でこの5条件を確認してから初めてスイッチを入れます。条件を間違えると最悪の場合、発電機が物理的に破壊されます。

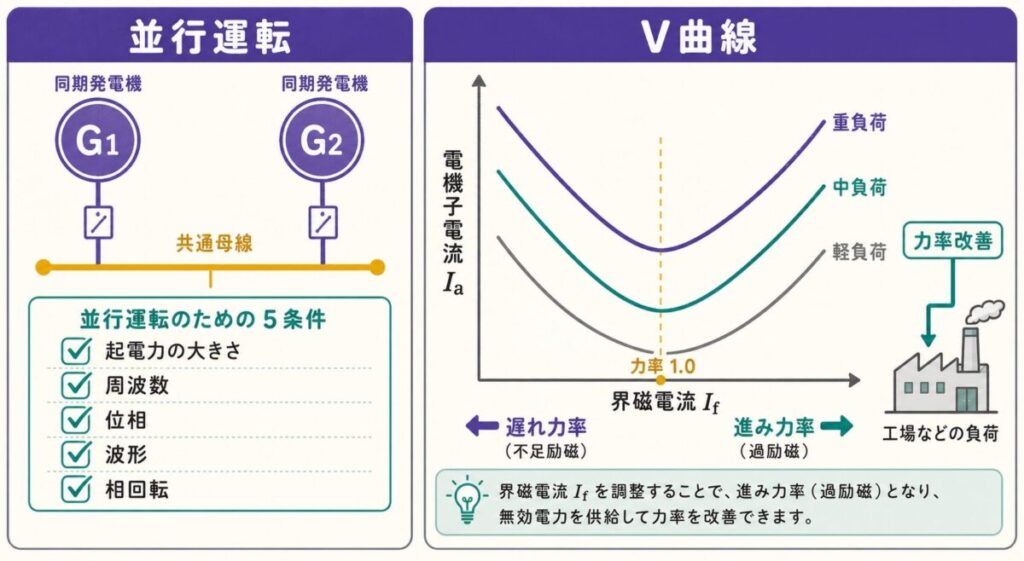

第6回：同期電動機とV曲線｜力率改善の主役
ここまで「同期機 = 発電機」として話してきましたが、実は電動機（モーター）として使うこともできます。それが同期電動機。
普通のモーター（誘導電動機）は、力率が遅れます（電気を使うと電圧より電流が遅れる）。
ところが同期電動機は、励磁電流を調整するだけで、力率を進めることもできるのです。これを利用して、工場全体の力率を改善するのが「同期調相機」。
力率の動きを表したのが「V曲線」——アルファベットの「V」のような形をしているからです。
【第7回】演習編｜計算パターンを総まとめして仕上げる
第7回：同期機の計算パターン総まとめ
1〜6回で知識はそろいました。最後の仕上げは「計算スピード」です。電験三種の本番では、知識があっても時間切れで失点する人が多発します。
第7回では、過去問で出題される計算パターンを頻出順に5つ整理し、すべて途中式付きで解説します。「この問題ならこの公式」という即答力を身につけましょう。

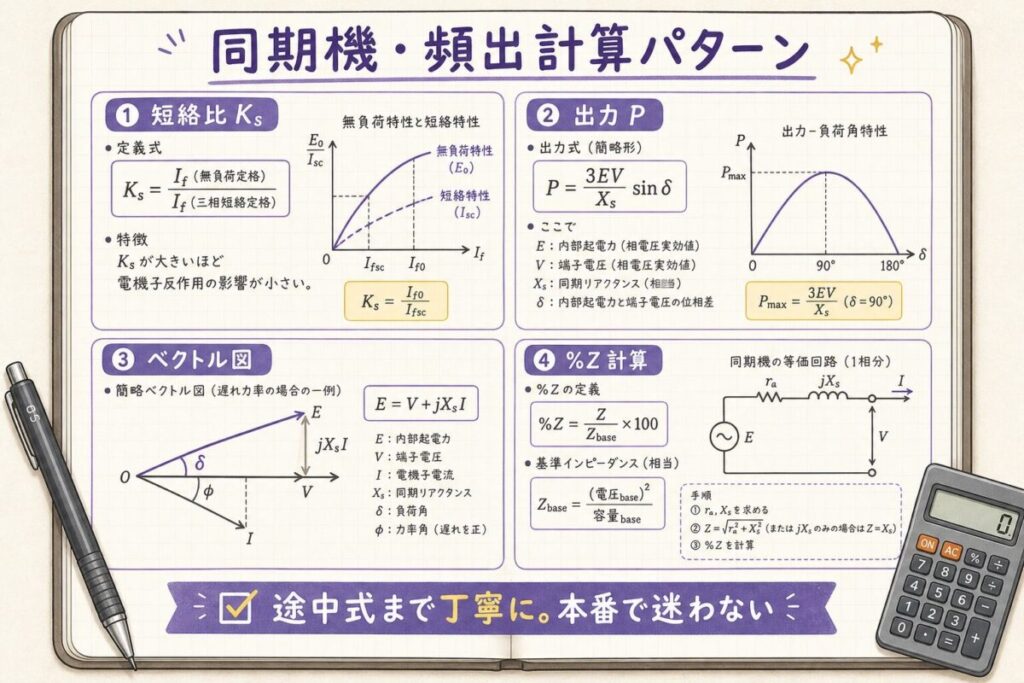

① 同期速度の計算（Ns = 120f/P）
② 誘導起電力E₀のベクトル図計算
③ 出力Pと負荷角δの計算
④ 短絡比から短絡電流を求める
⑤ %Z・短絡電流・電圧変動率の関係
最短合格のカギは「過去問からの爆速アウトプット」にあり！
フルカラーの分かりやすい解説で、10年分の出題パターンを完璧に網羅するならこちら
電験三種の試験でどう問われるかは、過去問で確かめるのがいちばんの近道です。電験三種の過去10年分の試験問題をまとめた過去問題集です（2026年度版）。
ポチップ
同期機を最短で攻略するための3つのコツ
コツ①：誘導機との違いを常に意識する
同期機の話を聞いたら、頭の中で「誘導機ならどうだっけ？」と即比較するクセをつけてください。「滑り s 」の有無、ローターの構造、用途の違い——常に対比することで、両方の理解が深まります。
コツ②：「ベクトル図を描く手」を必ず動かす
ベクトル図は頭の中で理解しようとしてはいけません。必ず紙とペンを用意して、自分の手で描いてください。3回描けば、4回目から見えてくるものが変わります。これは断言できます。
コツ③：1日1記事ペースで進める
全7回を一気にやろうとすると挫折します。1日1記事のペースで、約1週間かけてじっくり進めるのがおすすめ。各記事は10〜15分程度で読めるので、通勤時間や昼休みでも十分です。

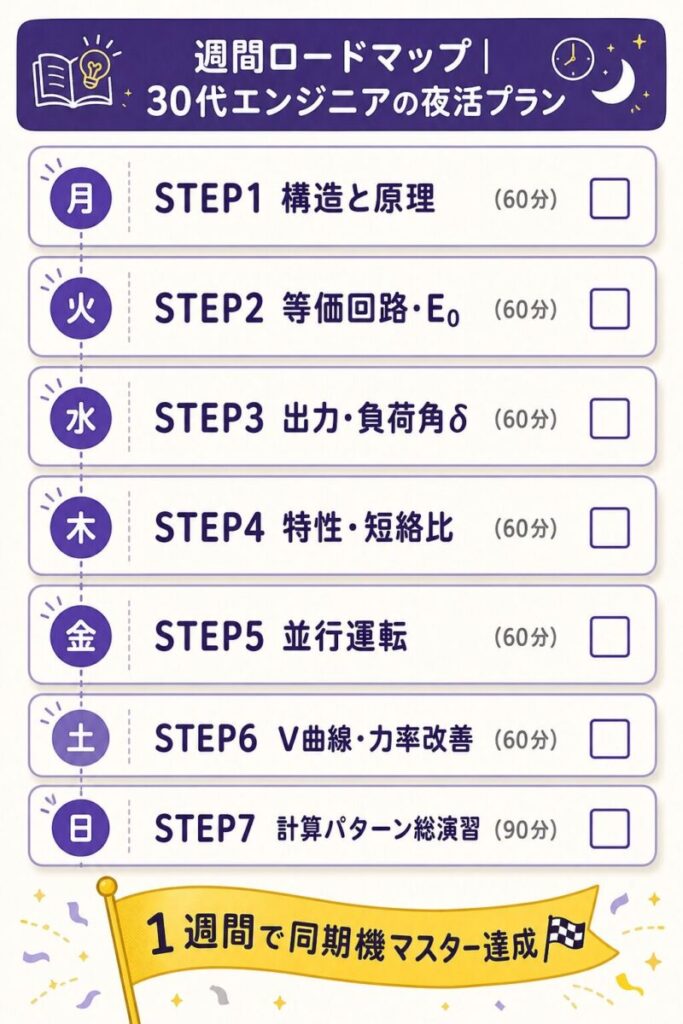

・月曜：第1回（構造と原理）
・火曜：第2回（等価回路・ベクトル図）
・水曜：第3回（出力と負荷角δ）
・木曜：第4回（特性・短絡比）
・金曜：第5回（並行運転）
・土曜：第6回（同期電動機・V曲線）
・日曜：第7回（計算総まとめ）＋過去問演習
これで1週間で同期機マスターです。
まとめ：同期機は「日本の電気の主役」を理解することから始まる
最後に、この記事のポイントをまとめます。
- 同期機は日本の電気を作っている主役。発電所のメインプレイヤー
- 誘導機との違いは「滑り s = 0」。完全に同期して回る
- 学習は構造→ベクトル図→出力公式→特性→運転→電動機の順番が鉄則
- 最重要公式は P = (VE₀/Xs) × sin δ。これを必ず暗記
- ベクトル図は必ず紙に描いて練習する。頭の中だけはNG
- 1日1記事のペースで、1週間で同期機マスターを目指せる
同期機は誘導機の次のステップです。誘導機をマスターした人なら、必ず理解できます。「磁石が前を走り、ローターが追いかける（誘導機）」から「磁石とローターが完全並走する（同期機）」へ——脳のスイッチを切り替えるだけ。
さあ、まずは第1回「同期機の構造と原理」から始めましょう。7つの記事を踏破したとき、あなたは過去問で「同期機の問題が出てきてラッキー」と感じるレベルになっているはずです。
