【完全図解】ハードスイッチングとソフトスイッチングの違い|損失ゼロの仕組み

パワエレの勉強を進めていくと、必ずぶつかる壁がこれです。

「LLC共振コンバータはZVSで動作するから高効率」
「同期整流のZCSを狙ってデッドタイムを最適化する」
ソフトスイッチングでスイッチング損失をゼロに近づける」

なんとなく「効率が良い技術」と分かるけど、なぜ損失がゼロに近づくのか?普通のスイッチング(=ハードスイッチング)と何が違うのか?頭の中で絵が描けないまま、雰囲気で頷いているのではないでしょうか。

😣 こんな経験はありませんか?
  • 「ZVS」「ZCS」と言われても、何をゼロにしているのかピンとこない
  • ソフトスイッチングがなぜ損失低減できるのか、原理が腹落ちしない
  • 共振型コンバータ(LLC・PSFB等)の動作原理が複雑で挫折した
  • データシートで「ハードスイッチング動作」と書かれていても意味がわからない
✅ この記事でわかること
  • ハード/ソフトスイッチングの違いを「ジャンプの着地」でイメージできる
  • ZVS(ゼロ電圧スイッチング)・ZCS(ゼロ電流スイッチング)の仕組みがわかる
  • なぜソフトスイッチングで損失がゼロに近づくのか、物理現象として理解できる
  • 共振型コンバータ(LLC等)への入口に立てる

結論を先に言います。ハードスイッチングは「電圧と電流が両方かかったまま無理やりON/OFFする」やり方ソフトスイッチングは「電圧か電流のどちらかがゼロになった瞬間を狙ってON/OFFする」やり方です。前者は無理やりだから損失が出る。後者は0Wの瞬間だから損失が出ない。それだけのシンプルな違いです。

📘 まず先に読んでおくと理解が深まる記事
ゲートチャージQg・Qgs・Qgdの違い|駆動電流に換算する方法 →

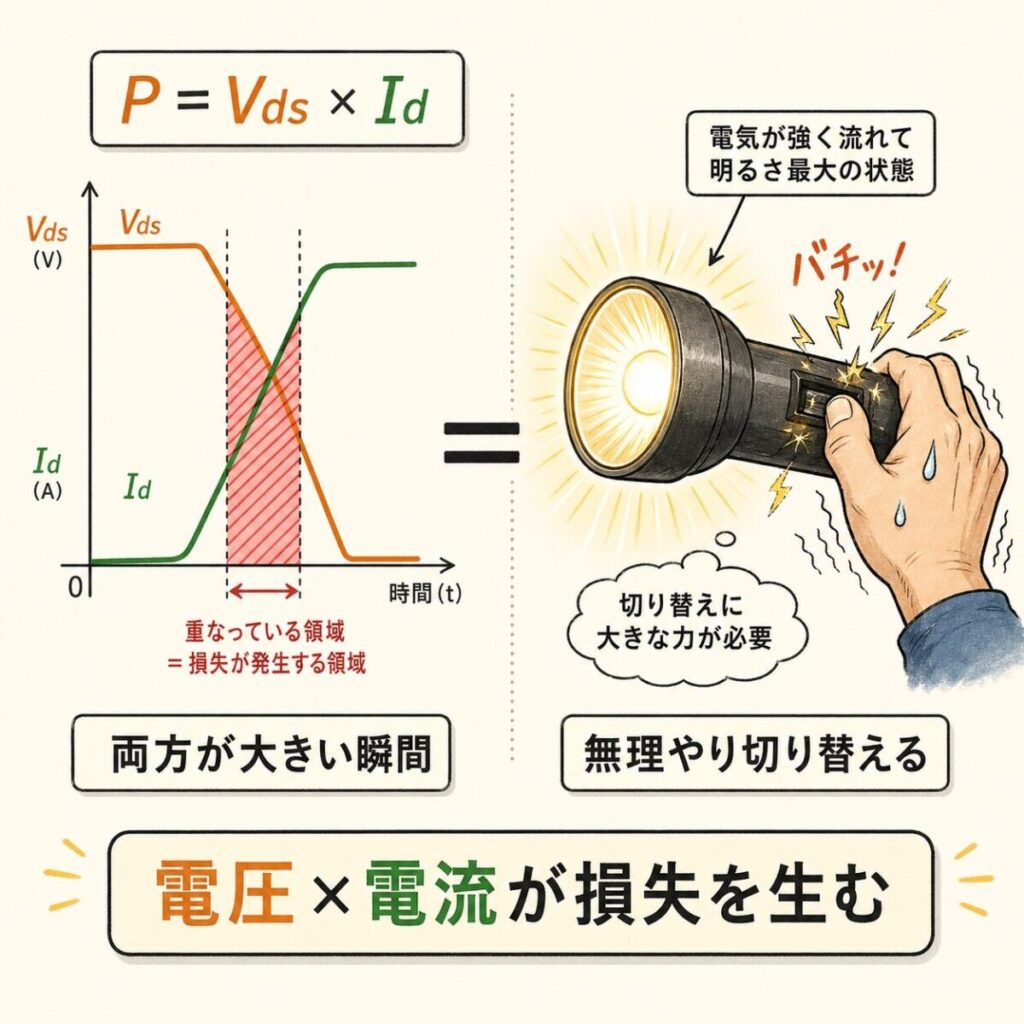

そもそもスイッチング損失って何だっけ?復習から

ハード/ソフトの違いを語る前に、スイッチング損失の基本を一瞬おさらいします。これが頭に入っていないと、後の話がぼんやりしてしまいます。

📐 スイッチング瞬間の損失式
瞬間損失 P = Vds × Id [W]
※ Vds=ドレイン電圧、Id=ドレイン電流。両方が大きいほど損失が大きい

損失は「電圧×電流」です。だから損失をゼロにする方法は、たった2つしかありません。

方法1:電圧をゼロにする

Vds = 0Vの瞬間にスイッチングする

P = 0 × Id = 0W

→ これが ZVS

🔌

方法2:電流をゼロにする

Id = 0Aの瞬間にスイッチングする

P = Vds × 0 = 0W

→ これが ZCS

💡 ポイント
ソフトスイッチングの本質は「電圧か電流がゼロのタイミングを狙ってON/OFFする」ことです。普通のスイッチングでは両方が同時に大きい瞬間があるから損失が出る。それを避けたい、というシンプルな発想です。

ハードスイッチングとは?「全速力からのジャンプ着地」

ハードスイッチングは、これまで学んできた普通のスイッチング動作のことです。日常のたとえで言えば、こんなイメージです。

🏃‍♂️ 全速力で走っているまま、地面にドンと着地する
膝にドカンと衝撃が来る。それでも無理やり着地する。

MOSFETで言えば、「電圧(Vds)が高いまま、電流(Id)も流れているまま、無理やりON/OFFする」ということ。両方が大きいタイミングで切り替えるから、衝撃(=損失)が出るんです。

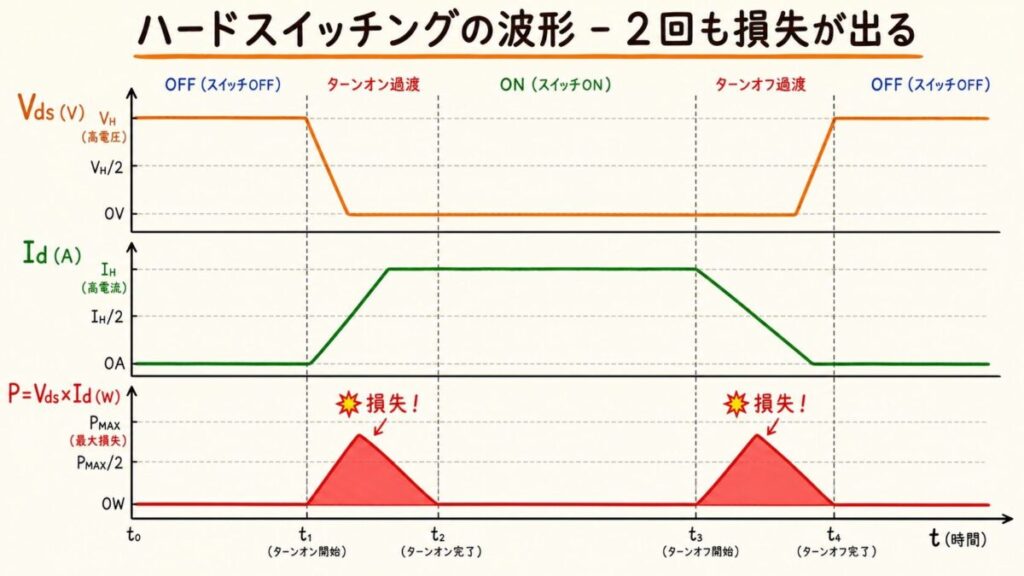

ハードスイッチングの波形イメージ

ターンオンの瞬間に起きていること:

🔴 Vds:高い(電源電圧)
🔴 Id:流れ始める(負荷電流に向けて急上昇)
🔴 同時に大きな値が重なる時間 = 損失発生!

ターンオフの瞬間に起きていること:

🔴 Vds:上昇中(0V→電源電圧へ)
🔴 Id:流れている(まだ負荷電流値)
🔴 同時に大きな値が重なる時間 = 損失発生!
⚠️ 普通の降圧コンバータはハードスイッチング
家電のACアダプタや、車載の降圧DC-DC(バックコンバータ)は、ほとんどがハードスイッチング動作です。シンプルで安価ですが、その代償として一定の損失が出ます。スイッチング周波数を上げると損失も比例して増えるため、効率と高周波化のトレードオフが発生します。

ハードスイッチングのメリット・デメリット

⭕ メリット ❌ デメリット
・回路がシンプル
・部品点数が少ない
・コストが安い
・制御が簡単
・スイッチング損失が大きい
・高周波化で発熱が増える
・サージ電圧が大きい
・ノイズ(EMI)が出やすい

ソフトスイッチングとは?「自転車のペダルを押すタイミング」

ソフトスイッチングは、もっと賢いやり方。「電圧か電流がゼロになる瞬間を狙ってスイッチング」します。日常のたとえならこれです。

🚴‍♂️ 自転車のペダルを「下に降りた瞬間」に踏み込む
力を入れるタイミングが合っているから、スムーズで疲れない。

MOSFETで言えば、「波が一瞬ゼロになる瞬間を待って、その時だけ切り替える」ということ。両方が大きいタイミングを避けるので、損失がほぼゼロになります。

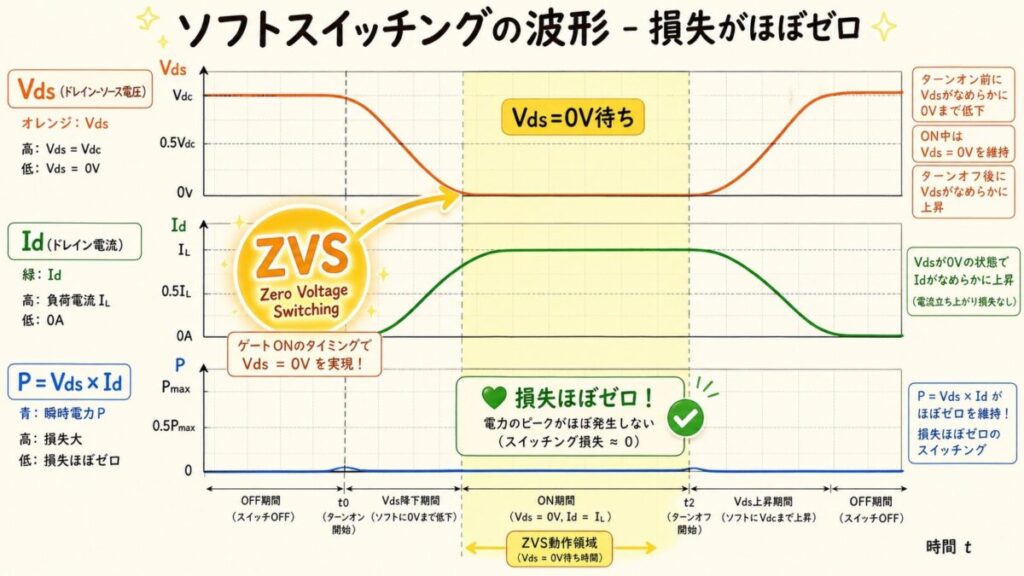

ソフトスイッチングの波形イメージ

ターンオンの瞬間に起きていること(ZVSの場合):

🟢 Vds:0V(共振動作で0Vまで下がっている)
🟢 Id:これから流れ始める
🟢 P = 0 × Id = 0W!損失なし!

ターンオフの瞬間(ZCSの場合):

🟢 Vds:これから上昇
🟢 Id:0A(共振動作で0Aまで下がっている)
🟢 P = Vds × 0 = 0W!損失なし!
🔧 現場の声
ソフトスイッチングは「魔法のように損失がなくなる」わけではありません。共振回路で「電圧か電流をゼロまで持っていく」工夫を仕込んで、そのタイミングでスイッチングしているんです。回路が複雑になる代わりに、高効率と高周波化を両立できる、というのが本質です。

ソフトスイッチングのメリット・デメリット

⭕ メリット ❌ デメリット
・スイッチング損失がほぼゼロ
・高効率(95%以上も狙える)
・高周波化が可能(部品が小さくなる)
・ノイズが小さい
・回路が複雑(部品多い)
・制御が難しい
・コストが高い
・負荷変動への対応がシビア

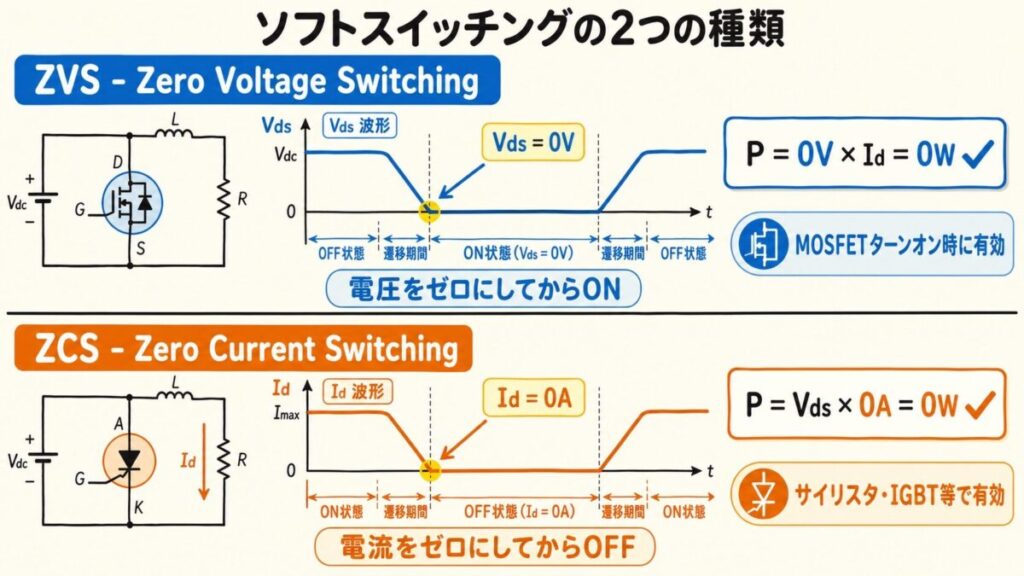

ZVSとZCSの違いを完全整理

ソフトスイッチングには2つのアプローチがあります。「電圧をゼロにする」のがZVS、「電流をゼロにする」のがZCS。それぞれ言葉の意味から見ていきましょう。

略語 英語 日本語 何をゼロにする?
ZVS Zero Voltage
Switching
ゼロ電圧スイッチング 電圧(Vds)をゼロに
ZCS Zero Current
Switching
ゼロ電流スイッチング 電流(Id)をゼロに

ZVSとZCS、どちらが使われやすい?

🌊

ZVS(ターンオン時に有利)

  • MOSFETのターンオンで使う
  • Cossの蓄積エネルギーを無駄にしない
  • LLC共振、PSFB、有源クランプ等で採用
  • MOSFET用途に多い
🔌

ZCS(ターンオフ時に有利)

  • MOSFETのターンオフで使う
  • テール電流の影響を回避できる
  • サイリスタ・IGBT用途で採用
  • 共振電流型コンバータで使う
⚠️ 重要
現代のパワエレ設計では、ZVSが主流です。理由は、MOSFETやIGBTには出力容量Cossが存在し、ターンオン時にCossに溜まったエネルギー(½CV²)が損失として放出されるから。ZVSはこのCoss損失を回避できる、最強の損失低減技術なんです。

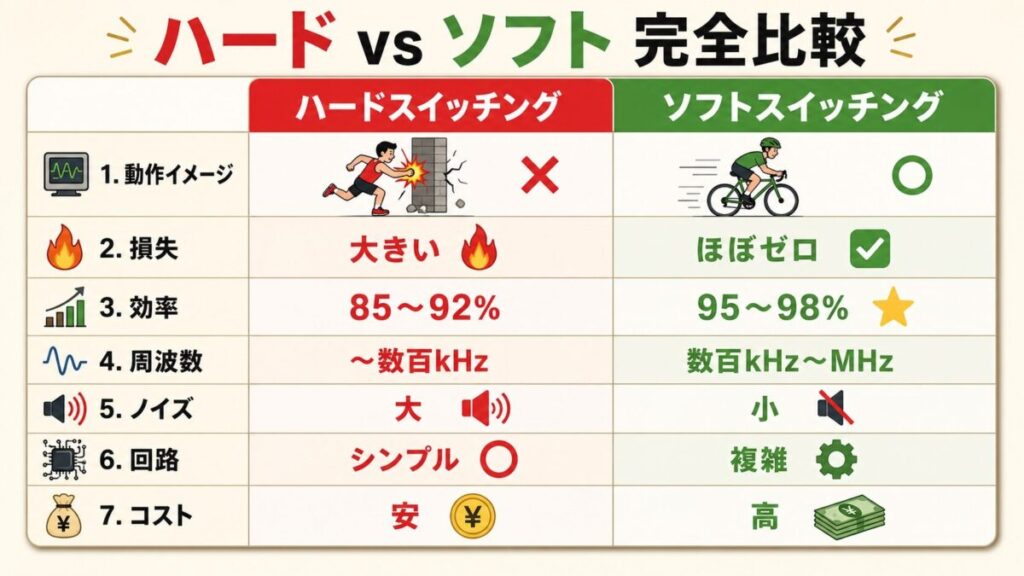

ハード vs ソフト|横並びで違いを完全整理

ここまでの内容を一覧表でまとめます。設計レビュー前にこの表を見直せば、ほぼ全部思い出せるはずです。

比較項目 ハードスイッチング ソフトスイッチング
動作イメージ 全速力からの着地 ペダルの下死点で踏み込み
切替タイミング 電圧・電流が両方かかった瞬間 電圧 or 電流がゼロの瞬間
スイッチング損失 大きい ほぼゼロ
効率 85〜92% 95〜98%
スイッチング周波数 数十kHz〜数百kHz 数百kHz〜数MHz
サージ電圧 大きい(対策必要) 小さい
EMIノイズ 大きい 小さい
回路の複雑さ シンプル 複雑(共振素子必要)
コスト 安い 高い
代表的な回路 普通の降圧/昇圧コンバータ
フォワード、フライバック
LLC共振、PSFB、QR、
アクティブクランプ

ZVSの仕組みをもう一段深く|なぜVdsがゼロまで下がるのか

ここで初心者がよく持つ疑問。「そもそもVdsが、どうやってゼロまで下がるの?」です。これがZVSの核心です。

カギは「LCの共振」と「ボディダイオード」

ZVSを実現するには、L(インダクタ)とC(コンデンサ)を使った共振回路を仕込みます。共振というのは、振り子のようにエネルギーが行ったり来たりする現象です。

🎢 振り子のたとえ:
振り子が一番高いところまで行くと、勢いで反対側まで戻ろうとする。途中で必ず「速度ゼロの瞬間」「位置エネルギーがゼロの瞬間」が交互に訪れる。

LC共振でも同じ。コンデンサ電圧(Vds)が一瞬ゼロになる瞬間がある。そこを狙ってスイッチング!

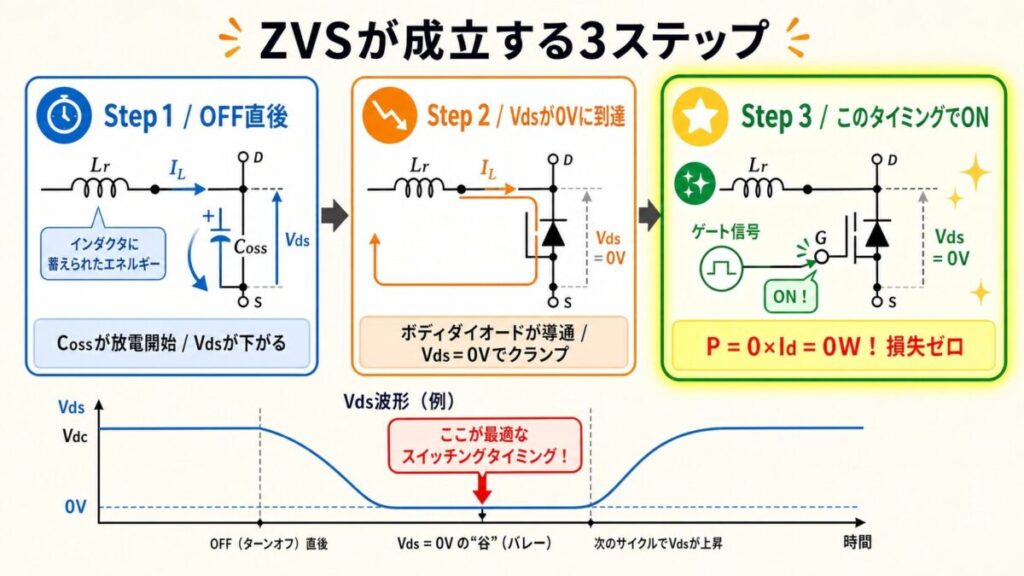

ZVSの動作を3ステップで追う

Step 1:MOSFETがOFF直後

インダクタに溜まったエネルギーが、MOSFETの出力容量Cossを放電し始める。
Vdsが徐々に下がっていく。

Step 2:Vdsが0V付近まで到達

放電が進み、Vdsが0V付近まで下がる。さらに進むとボディダイオードが導通して、Vdsが完全に0Vでクランプされる(マイナス0.7V程度)。

⭐ Step 3:このタイミングでON!

Vds = 0Vの瞬間にゲートをONする。するとP = 0 × Id = 0W。損失がほぼゼロでスイッチング完了!

💡 ポイント
ZVSの肝は「Vdsが0Vになるまで待ってからON」すること。早くONしすぎると損失が出るし、遅すぎるとボディダイオードの導通損失が増える。「ちょうどいいタイミング」で切り替えるのが、ソフトスイッチング設計の腕の見せどころです。

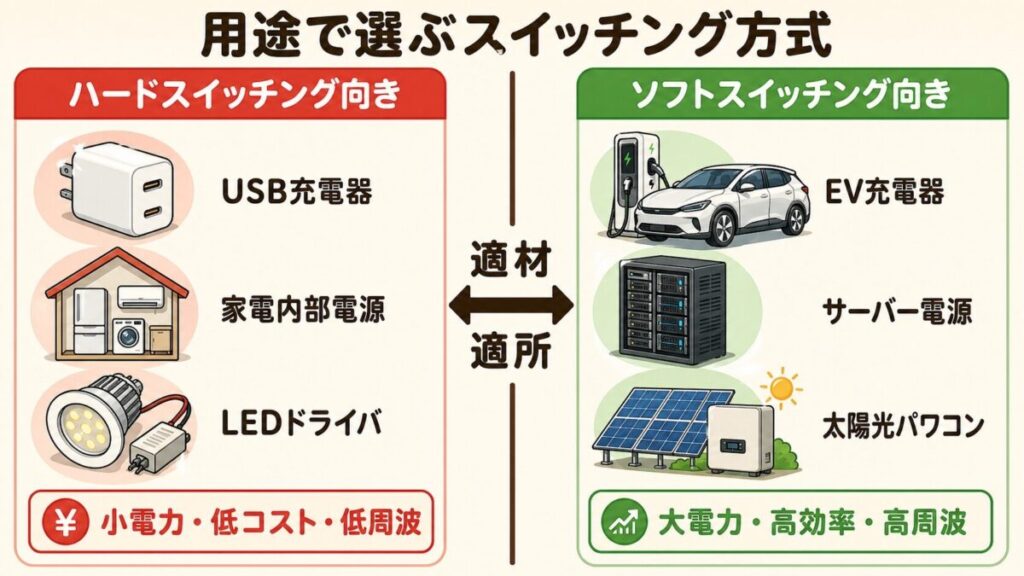

どっちを使えばいい?|判断基準とトレンド

「じゃあ全部ソフトスイッチングにすればいいんじゃ?」と思うかもしれませんが、そんなに単純ではありません。用途によって最適解が違います

ハードスイッチングが選ばれる場面

  • 低出力(〜数十W):効率より安さ・サイズが優先。USB充電器、家電内部電源など
  • 低周波(数十kHz以下):損失がそもそも小さいので、わざわざソフトにする必要なし
  • 負荷変動が激しい:軽負荷でもZVS条件を維持するのが難しい
  • コスト最優先:とにかく安く作る量産品

ソフトスイッチングが選ばれる場面

  • 大出力(数百W〜kW級):効率1%の差が放熱コスト・電気代に直結
  • 高周波(数百kHz以上):高周波化で部品を小型化したい場合
  • EV・車載充電器:効率と小型化の両方が求められる
  • サーバー電源:データセンターでは電気代と空調費が膨大、効率1%の改善が大きな利益
  • SiC・GaN活用:これらの素子の高速性を活かすにはソフトスイッチング前提
🔧 現場の声
2020年代以降のトレンドは間違いなく「ソフトスイッチング+SiC/GaN」の組み合わせです。EV充電器、太陽光パワコン、サーバー電源など、効率と小型化の両立が求められる分野では、もはや標準。一方で、家電内部の小型電源は今でもハードスイッチングが現役です。「適材適所」が結論です。

代表的なソフトスイッチング回路

回路名 方式 主な用途
LLC共振コンバータ ZVS サーバー電源、テレビ電源
PSFB(位相シフトフルブリッジ) ZVS EV充電器、産業用大電力電源
QR(準共振)フライバック ZVS PoE電源、中容量補助電源
アクティブクランプフォワード ZVS 通信機器電源

まとめ|「ゼロのタイミングを狙う」のがソフトスイッチング

ハードとソフト、難しい呪文のように見えますが、本質はシンプルです。「電圧か電流がゼロの瞬間を狙ってスイッチングするか、無視して切るか」これだけ。今後パワエレの勉強を進めて共振型コンバータに踏み込むときも、この基本を持っていれば道に迷いません。

この記事のポイント

  • スイッチング損失 = Vds × Id。両方が大きい瞬間が問題
  • ハードスイッチング=全速力からの着地。電圧と電流が両方かかったままON/OFF
  • ソフトスイッチング=ペダルの下死点で踏む。ゼロのタイミングを狙ってON/OFF
  • ZVS=Zero Voltage Switching。電圧をゼロにしてからON
  • ZCS=Zero Current Switching。電流をゼロにしてからOFF
  • ZVSはMOSFETのCoss損失を回避できる現代パワエレの定番
  • 大電力・高周波用途ではソフトスイッチング、小電力・低周波ではハードスイッチングが現役

明日、設計レビューで「LLCのZVSが取れていない」と言われたら、「Vdsが下がりきらないうちにONしてるんですか?タイミング調整してみます」と返せれば一人前です。

次のステップは、ソフトスイッチングを実現する具体的な回路、特にLLC共振コンバータです。共振の物理を理解すれば、なぜLCの組み合わせでVdsをゼロにできるかが完全に見えてきます。

📚 次に読むべき記事

📘 スイッチング損失とは?|導通損失との違いとMOSFETでのざっくり計算 →

なぜハードスイッチングで損失が出るのか、その大きさを実際に計算する基礎記事です。

📘 ゲートチャージQg・Qgs・Qgdの違い|駆動電流に換算する方法 →

スイッチング動作の基本となる「ゲート充電」の仕組みを、データシートの数値から実践的に解説します。

📘 ミラープラトーとは?スイッチング波形の謎の平坦部分の正体 →

ハードスイッチングで損失が発生する瞬間の物理現象を、シーソーのたとえで解説した記事です。

📘 なぜスイッチング電源はノイズの塊なのか?|dI/dtとdV/dtが生む電磁波公害の正体 →

ハードスイッチングのもう一つの欠点「ノイズ」について、発生メカニズムを解説。
