基板の面付け（パネライズ）とは？Vカットとミシン目の違い

「面付け」は、基板設計のなかでも最後の最後に出てくる作業です。回路もパターンも完成して、あとは発注するだけ——というタイミングで初めてぶつかる壁なので、はじめての方が戸惑って当然です。

しかも面付けは、設計をミスすると「基板は届いたけれど、割ったら部品が割れていた」「実装機に流せなかった」といった、あとから取り返しのつかないトラブルにつながります。この記事では、そこを一つずつ、図でイメージできる形にほどいていきます。

そもそも「基板の面付け」とは何か

面付け（めんつけ）とは、複数の小さなプリント基板を、1枚の大きな板の上に並べて配置することです。英語ではパネライズ（panelize）、並べた大きな板のことをパネルや連結基板（集合基板）と呼びます。

大事なのは、この「並べた状態」が最終製品ではないということです。工場では大きなパネルのまま部品をハンダづけして、検査まで終わらせます。そして最後に、パキッと割って1枚ずつのバラバラの基板にします。この割る作業を分割（デパネリング）と言います。

面付けの用語を先に整理しておく

現場で飛び交う言葉を、先にまとめて噛み砕いておきます。ここを押さえるだけで、基板メーカーとの会話が一気に通じるようになります。

用語	かんたんに言うと
面付け／パネライズ	小さい基板を大きな板に並べること
パネル／連結基板	並べた状態の大きな板そのもの
ピース／個片（こへん）	割ったあとの、1枚ずつの基板
捨て基板／耳（みみ）	製品にはならない、パネルの外周の「額縁」部分
分割／デパネリング	パネルを割って個片に分ける作業
多数個取り（ためんどり）	同じ基板を1枚のパネルに何枚も並べること

なお、そもそも基板がどんな工程を経て手元に届くのかを知っておくと、面付けの位置づけがぐっと理解しやすくなります。まだ全体像がつかめていない方は、プリント基板はどう作られるか（全工程の解説）もあわせて読んでみてください。

なぜ、わざわざ面付けするのか？3つの理由

「最初から必要なサイズで作ればいいのでは？」と思うかもしれません。でも、面付けをしないと、コストも品質も一気に悪化します。理由は大きく3つです。

理由1：実装機に「小さすぎる基板」は流せない

部品を自動で置く機械（マウンター）や、ハンダを溶かす炉（リフロー炉）は、基板の両端をレールでつかんで運びます。このレールは幅3mm前後を押さえるので、たとえば20mm×15mmのような小さい基板は、そもそもレールに乗せられません。

そこで、小さい基板をたくさん並べて「大きい1枚」に見せかけるわけです。つまり面付けは、コストのためだけでなくそもそも自動実装を成立させるために必要な設計です。

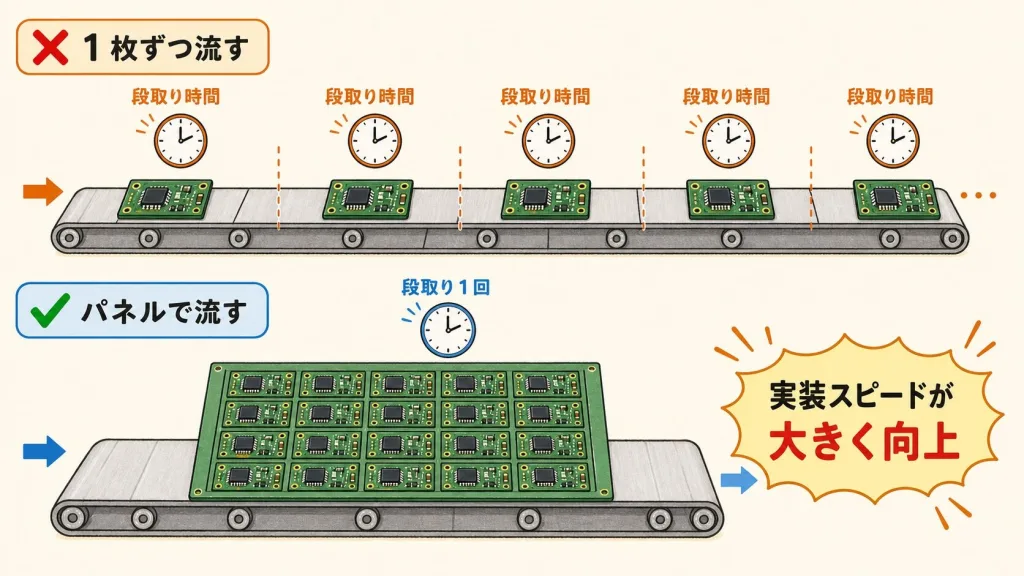

理由2：実装のスピードが何倍にもなる

実装機は、基板を1枚受け取るたびに「搬入 → 位置合わせ → 部品を置く → 搬出」を繰り返します。この搬入・位置合わせ・搬出の時間は、基板が大きくても小さくてもほぼ同じだけかかります。

理由3：材料のムダが減る

基板メーカーは、決まったサイズの大きな材料（銅張積層板）から基板を切り出します。基板の代金は「何枚作ったか」ではなく、実質的には「材料を何枚使ったか」で決まる部分が大きいのです。

だから、大きな材料のうえに小さな基板をどれだけスキマなく詰め込めるかが、そのまま1枚あたりの単価に効いてきます。ここは後半の「面付け方向とコスト」で、実際に数字を出して計算します。

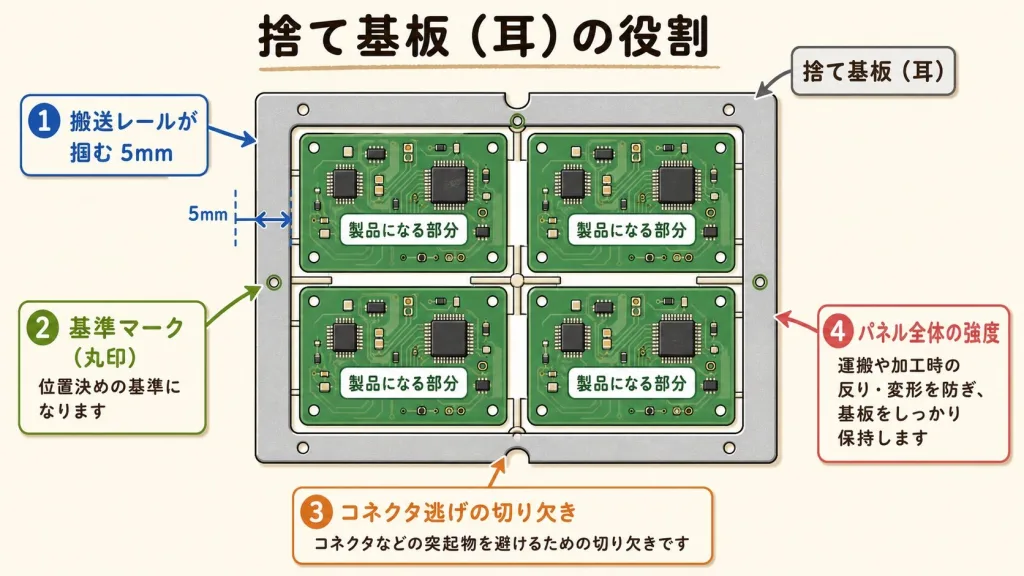

捨て基板とは？パネルの「額縁」が持つ4つの役割

捨て基板（すてきばん）とは、パネルの外周にぐるっと付ける、製品にはならない帯状の部分のことです。「耳（みみ）」「プロセスエッジ」「フレーム」とも呼ばれます。

名前が「捨て」なので不要に見えますが、実際は面付け設計のなかでいちばん働き者の部分です。役割は主に4つあります。

Vカットとは？断面で見る「V字の溝」の正体

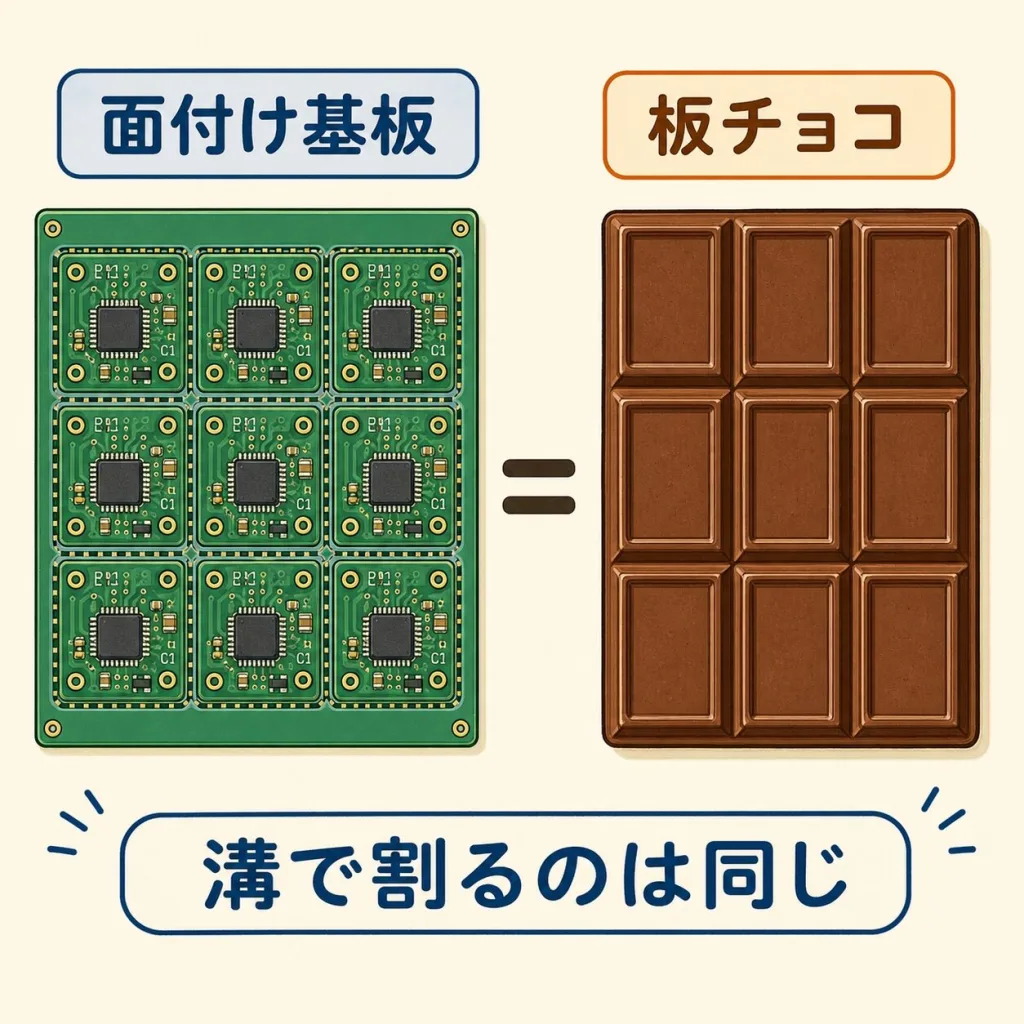

Vカットとは、基板の表と裏の両方から、回転する刃でV字の溝を彫る加工です。溝を彫るぶん基板が薄くなるので、そこが「割れる線」になります。板チョコの溝とまったく同じ発想です。

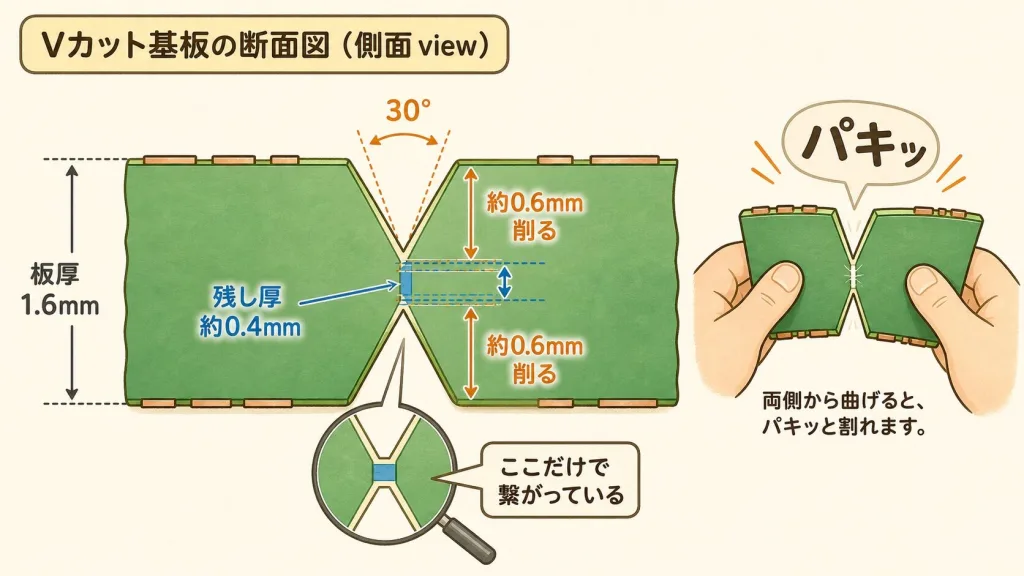

断面のイメージ：残っているのは「たった0.4mm」

いちばん一般的な板厚1.6mm（0.06インチ）の基板を例に、断面を見てみましょう。表から約0.6mm、裏から約0.6mm彫ると、真ん中に残るのは約0.4mmです。

つまり、Vカットされた場所は板厚のわずか4分の1しか残っていないということです。だから軽く曲げるだけでパキッと折れます。逆に言えば、それだけ弱い場所が基板の中を横断している、ということでもあります。

Vカットの設計数値の目安

項目	一般的な目安
刃の角度	30°が標準（メーカーにより25°／45°／60°もある）
残し厚	板厚の約1/3（板厚1.6mmで0.3〜0.4mm程度）
対応できる板厚	おおむね0.6〜2.0mm
溝の走り方	端から端まで直線のみ（途中で止められない）
パターンとの距離	溝の中心線から銅箔・部品を0.4〜0.5mm以上離す
分割後の外形公差	±0.3〜0.4mm程度と、やや大きめ

※ここに挙げた数値はあくまで一般的な目安です。実際の値はメーカー・材質・板厚で変わるので、必ず発注先の製造基準書（デザインルール）で確認してください。

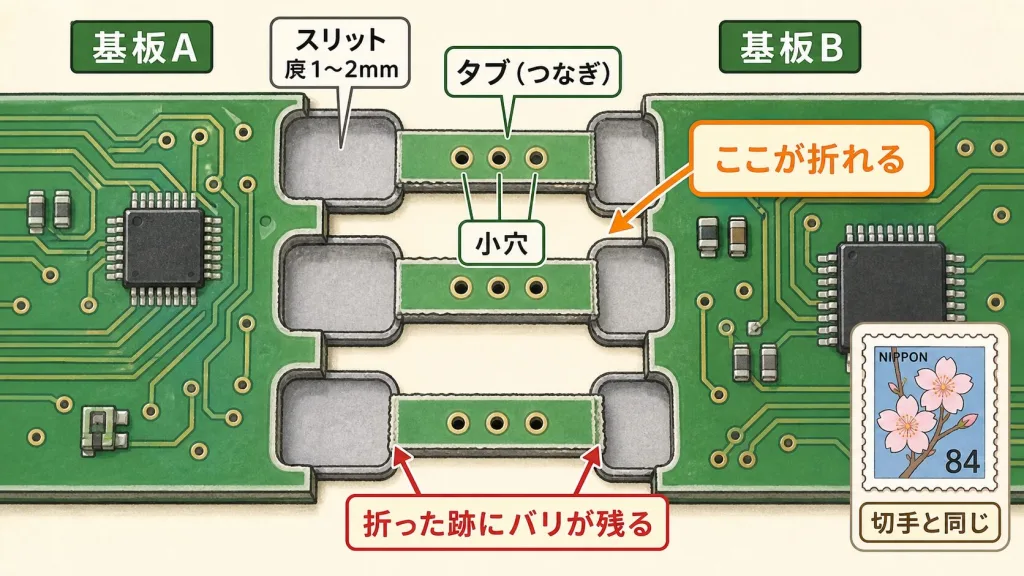

ミシン目（ミーリング・スリット）とは？切手と同じ仕組み

ミシン目とは、基板と基板の境目を細いドリル（ルーター／ミーリング刃）でくり抜き、ところどころにつなぎ（タブ）を残しておく加工です。タブには小さな穴を何個か並べておき、そこを起点に折る。切手のギザギザとまったく同じ考え方です。

ミシン目の設計数値の目安

項目	一般的な目安
スリット（溝）の幅	1〜2mm程度（ルーター刃が通るぶんの切りしろが要る）
スリット1本の長さ	30〜50mm程度（長いほど基板は弱くなる）
タブ（つなぎ）の幅	2〜5mm程度。狭いほど割りやすいが、輸送中に折れやすい
形状の自由度	曲線・凹み・L字もOK（ドリルが通れる形なら何でも）
分割後の外形公差	±0.1〜0.2mm程度と、Vカットより高精度にしやすい
仕上がり	タブの跡がバリ（出っ張り）として残る

ミシん目の弱点は「バリ」と「面積のロス」

ミシん目は自由な形にできるかわりに、2つの代償があります。

1つはバリです。タブをちぎった跡は、必ず数十〜数百マイクロメートルの出っ張りになります。ケースにぴったり収める設計だと、このバリが原因で入らないことがあります。対策として、タブを基板側に少し食い込ませて「内バリ（出っ張らない側に出る形）」にする手法があります。

もう1つは面積のロスです。Vカットは基板と基板をぴったり隙間ゼロで並べられますが、ミシん目は刃が通るぶん1〜2mmの隙間が必要です。基板が小さいほど、この隙間の割合は無視できなくなります。

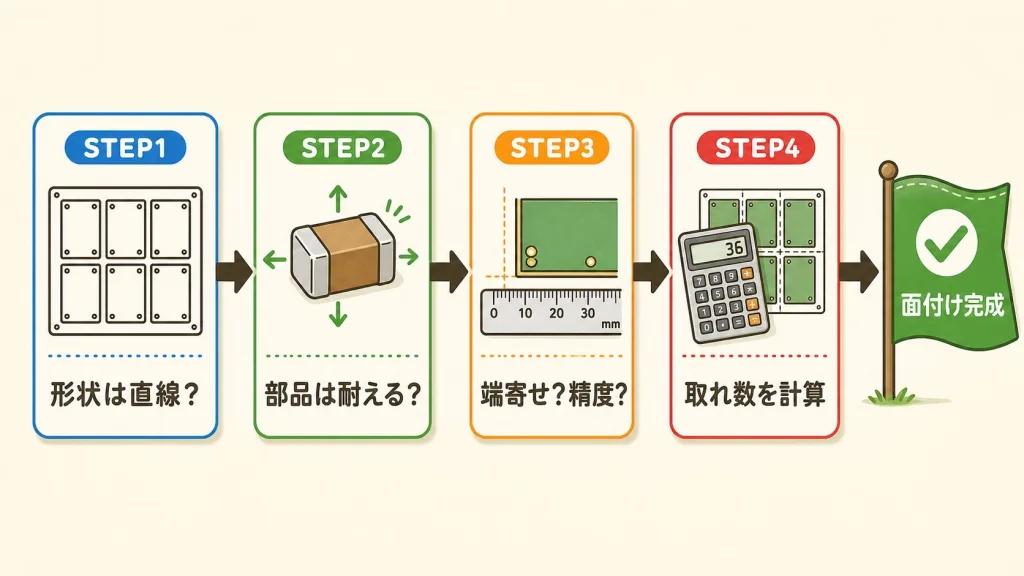

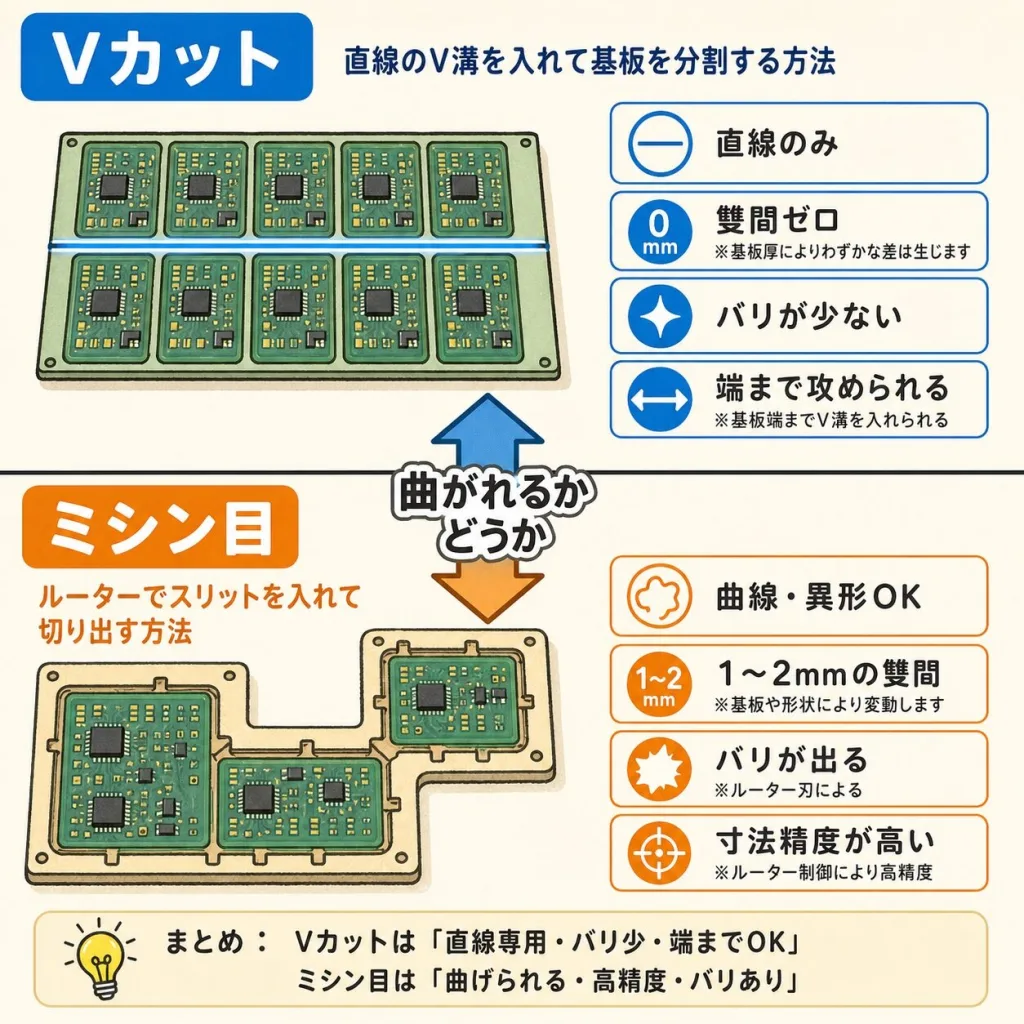

Vカットとミシン目、どちらを選ぶ？3つの判断基準

ここが本記事の核心です。実務では、次の3つを上から順に確認していけば、ほぼ迷わず決まります。

基準1：形状は「完全な直線」か？（最優先）

これが最初の関門で、そして最も強力な足切りです。Vカットは端から端までの直線しか引けません。したがって——

基準2：割るときの「応力」に、部品が耐えられるか？

2つ目は、実は多くの記事が触れない、けれど現場で最も痛い目を見るポイントです。分割方法によって、基板にかかる力の性質が違います。

項目	Vカット	ミシン目
力のかかり方	線全体をたわませる （曲げ・ねじり）	タブ数か所に集中 （ねじり切り）
部品への影響	分割線に沿った広い範囲がたわむ	タブ周辺だけが局所的に暴れる
危険なケース	分割線の近くに大型のチップ部品を並べている	タブのすぐ横に精密部品を置いている
対策	専用の分割機（ローラー式）でゆっくり折る	ルーター分割機で削り取る（力をかけない）

部品ストレスをいちばん小さくできるのは、じつはルーターで削り取る方式です。手で折らず、回転する刃でタブを削り落とすので、基板がほとんどたわみません。精密なセンサや大型のセラミックコンデンサを載せる基板では、あえてミシン目＋ルーター分割を選ぶことがあります。

基準3：部品を基板の端ギリギリまで寄せたいか？

3つ目は「端寄せ」の要求です。基板の端いっぱいまで部品やパターンを置きたい設計（たとえば端面にコネクタやアンテナパターンが来る場合）では、分割方法によって使える距離が変わります。

分割の応力で部品が壊れる——見えない不良の正体

面付けで最も怖いのが、これです。基板を割ったとき、基板は必ずたわみます。そのたわみが、基板の上にハンダづけされた部品に、そのまま引っ張り力として伝わります。

とくに危険なのが、積層セラミックコンデンサ（MLCC）です。セラミックはガラスと同じで、曲げに極端に弱い材料です。基板が0.5mmたわんだだけで、内部に目に見えないヒビ（クラック）が入ることがあります。

なぜ「割った直後は動く」のに、あとで壊れるのか

この不良のたちの悪いところは、検査をすり抜けることです。クラックが入っても、その時点では回路はつながっているので、出荷検査は合格します。

ところが市場に出たあと、温度変化や振動でヒビが広がります。すると、あるとき突然ショート（短絡）したり、断線したりします。「原因不明の市場不良」の裏に、この分割応力が潜んでいることは珍しくありません。

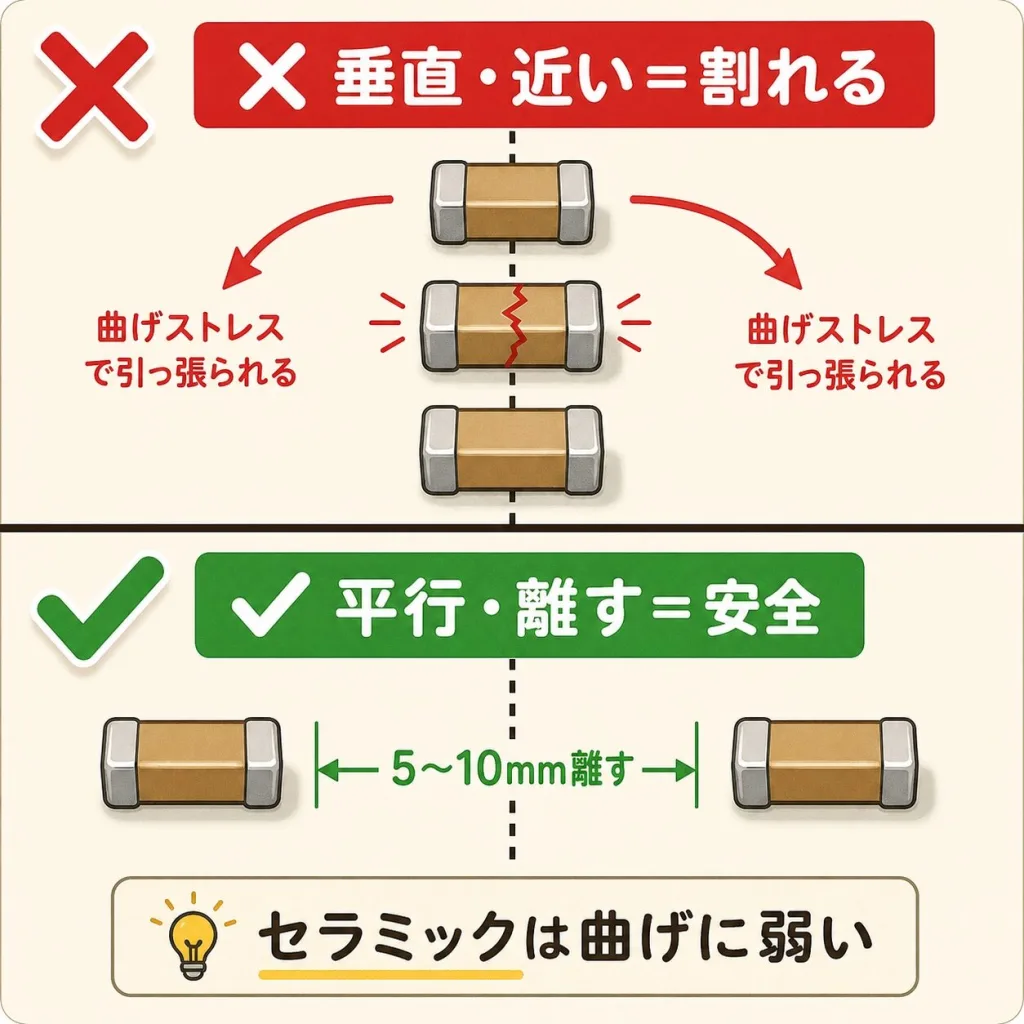

部品を守る3つの配置ルール

なお、こうした「たわみ」が起きる背景には、基板そのものの反りも関係します。反りのメカニズムについてはなぜ基板は反るのか（銅箔バランスと熱応力）で詳しく解説しています。

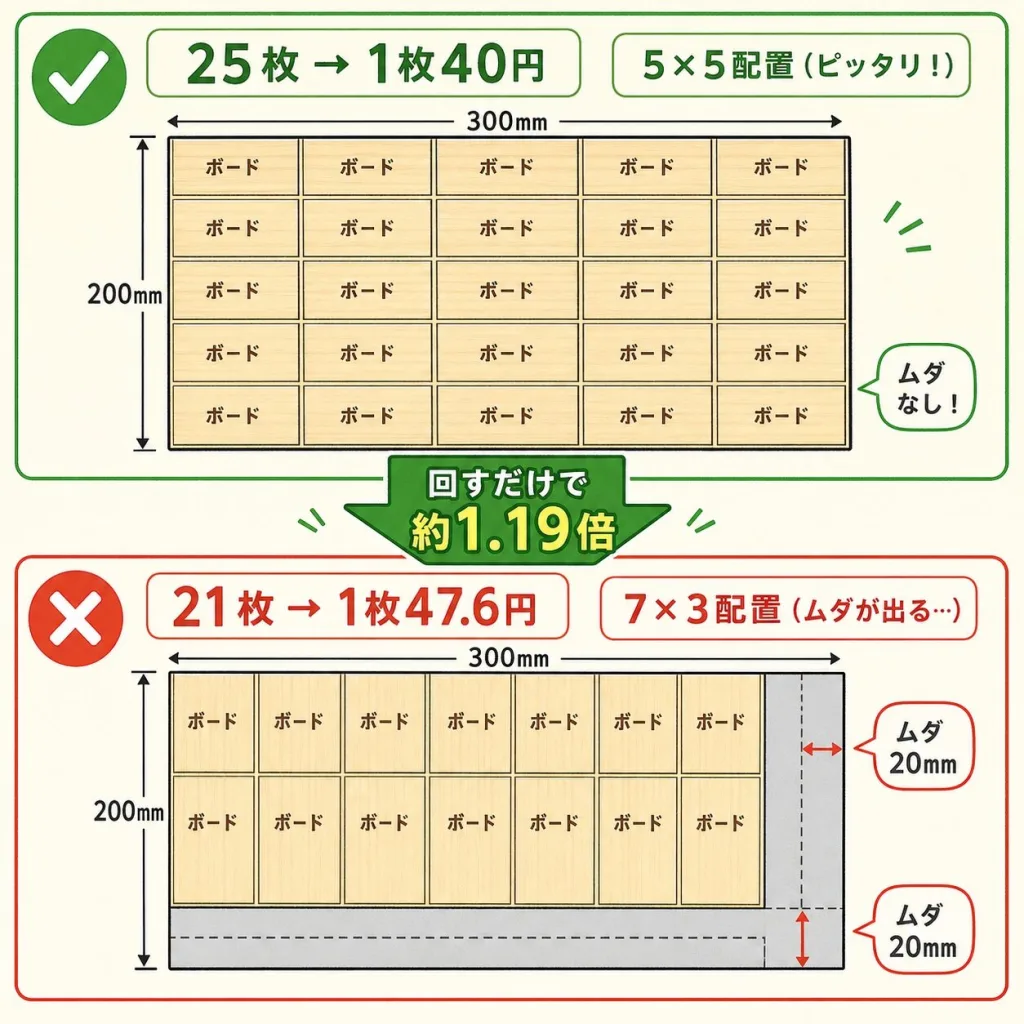

面付けの「向き」を変えるだけで、単価は約2割変わる

面付けで意外と知られていないのが、基板を置く向き（縦か横か）だけで取れ数が変わるという事実です。回路を1本も直さずにコストが下がるので、いちばん費用対効果の高い改善です。

実際に計算してみましょう。ここでは、部品を置ける有効エリアが300mm × 200mmのパネルに、60mm × 40mmの基板をVカットで（隙間ゼロで）並べる場合を考えます。

パターンA：長辺60mmを、パネルの横方向に向ける

パターンB：基板を90°回して置く

1枚あたりの単価に換算すると

パネル1枚の製造費が仮に1,000円だとします。基板1枚あたりの値段は、パネル代を取れ数で割れば出ます。

パターン	取れ数	1枚あたり
A（長辺を横向き）	25枚	1,000 ÷ 25 ＝ 40円
B（90°回転）	21枚	1,000 ÷ 21 ≒ 47.6円

差は47.6 ÷ 40 ＝ 約1.19倍。基板を90°回しただけで、単価が約19%上がってしまいました。年10万枚作るなら、76万円の差です。

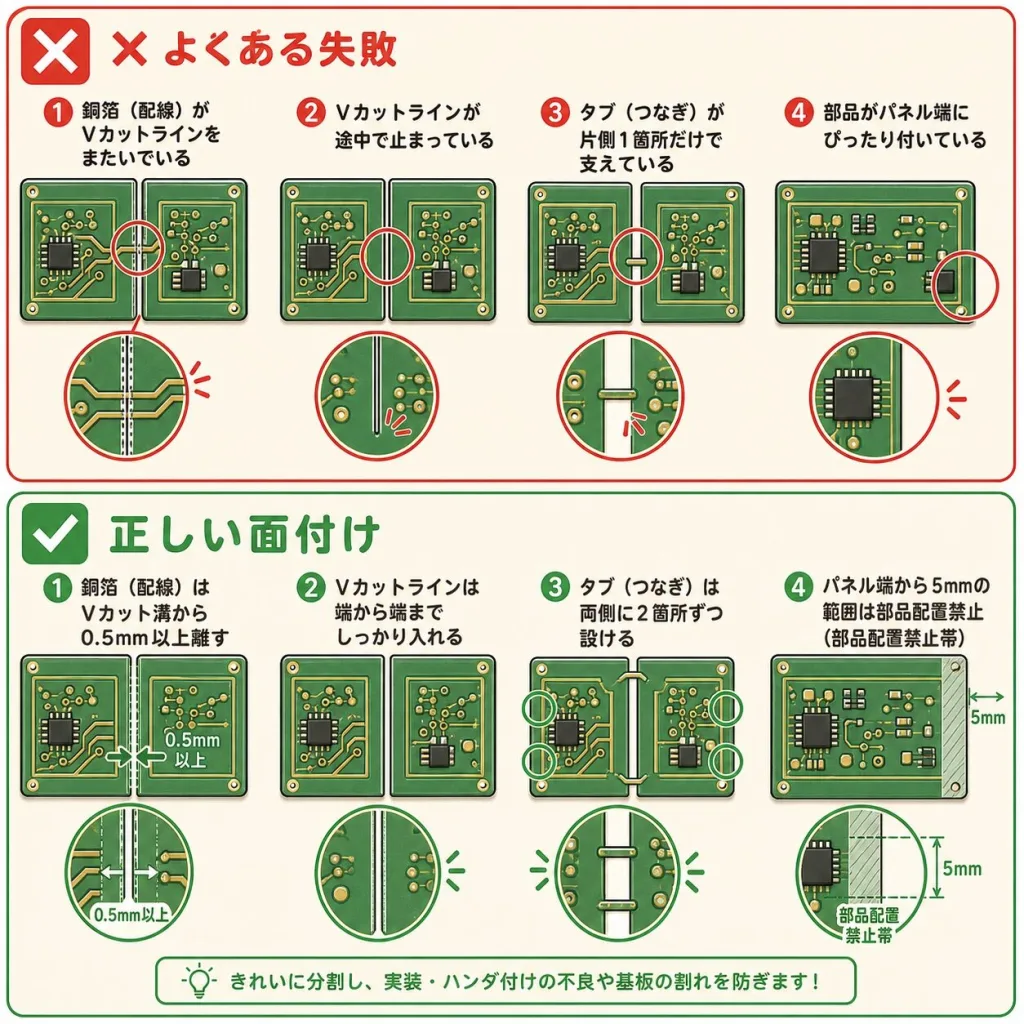

面付けでやりがちな失敗5選

最後に、はじめて面付けをする人がつまずきやすいポイントを、先回りしてまとめます。どれも一度はやってしまう定番です。

失敗1：Vカットの線上に、銅箔やビアがある

刃が銅を削ると、銅が伸びてバリになり、刃も傷みます。溝の中心線から0.4〜0.5mm以内に、パターン・ベタGND・ビア・取り付け穴を置かないこと。とくにベタGNDは基板全面に広がっているので見落としがちです。設計データを開いたら、分割線に沿って一度目視で確認してください。

失敗2：Vカット線が「途中で止まっている」

設計上はきれいに見えても、Vカットは物理的に途中で止められません。データを渡した後に基板メーカーから「この線はVカットできません」と連絡が来て、設計をやり直すパターンです。すべてのVカット線が、パネルの端から端まで貫通しているかを必ず確認しましょう。

失敗3：つなぎ（タブ）が少なすぎてパネルが自壊する

「割りやすいほうがいい」とタブを減らしすぎると、リフロー炉の中や輸送中にパネルが折れます。とくに炉の中は基板が高温でやわらかくなるため、自重でたわみます。細長い基板やパネルの角にある基板は、タブを1辺あたり2か所以上が目安です。

失敗4：捨て基板と「一部の基板だけ」がつながっていない

パネルの内側に配置した小さい基板が、隣の基板1枚としかつながっていないケース。図面上は「つながっている」ので気づきにくいのですが、実質的にぶら下がっているだけなので、揺すれば簡単に落ちます。すべての個片が、最低2方向で支えられているかを確認してください。

失敗5：基板の端まで部品を置いてしまう

搬送レールが押さえる幅は3mm前後。余裕を見てパネル端から5mmは部品配置禁止帯にします。挿入部品（DIP部品）の場合は、はんだ槽やレールとの干渉を考えて10mm程度必要になることもあります。捨て基板を付ければこの制約は消えるので、迷ったら捨て基板を付けるのが安全です。

端部のクリアランスをはじめとした配置の原則は、部品配置の鉄則（最初に決めるべき3つのこと）でまとめて解説しています。

よくある質問

まとめ：面付けは「割ったあと」まで想像して設計する

次にやるべき一歩

面付けの設計に入る前に、まずやってほしいことが2つあります。

1つ目は、発注する基板メーカーの製造基準書（デザインルール）をダウンロードすること。Vカットの残し厚も、ミシん目の最小タブ幅も、メーカーごとに違います。この記事の数値はあくまで一般的な目安なので、最後は必ず一次情報で確認してください。

2つ目は、実装をお願いする会社に「使える最大パネルサイズ」と「レール幅」を聞くこと。この2つが決まれば、面付けはただのパズルになります。条件が先に揃っていれば、手戻りはほとんど起きません。

面付けは、回路の性能には一切関係しない地味な工程です。でも「作りやすさ」と「壊れにくさ」と「値段」の3つを同時に決めてしまう、設計者の腕が出るところでもあります。
