パワエレ基板設計チェックリスト|レビュー前の20項目

※本記事にはプロモーション(広告)が含まれています。

こんな経験はありませんか?
  • 設計レビューで先輩から「これチェックした?」と次々ツッコまれて言葉に詰まる
  • 試作基板が出来上がってから「あ、ここ熱対策足りなかった」と気づく
  • レビュー前にどこを見ればいいのか、自分なりの基準が定まっていない
  • パワエレ初心者で「何を確認すればいいのかわからない」状態
  • 過去に「ビアが少なくて焼損」「GNDが切れていて誤動作」を経験した
○ この記事でわかること
  • パワエレ基板で絶対に外せない20のチェック項目がわかる
  • 大電流・熱・ノイズ・安全の4観点で漏れなく見落とし防止
  • 各項目の「なぜ重要か」と「どう確認するか」が30秒で理解できる
  • 関連する深掘り記事へのリンクから、自分の弱点だけ集中学習できる

こんにちは、シラスです。
パワエレ基板の設計は「線をつないだら終わり」ではありません。大電流・発熱・スイッチングノイズ・高電圧という4つの怪物が、設計者を待ち構えています。

試作品が出来上がってから「ビアが焼けた」「ICが熱で死んだ」「ノイズで誤動作」「漏電で感電事故」——どれも数十万円〜数百万円の作り直しコストがかかる失敗です。

この記事は、パワエレ基板の設計レビューに出す前に必ず確認すべき20項目のチェックリストです。各項目には深掘り記事へのリンクを貼っているので、苦手な分野だけ集中して学習できます。ブックマークして、毎回のレビュー前に見返す使い方を想定しています。

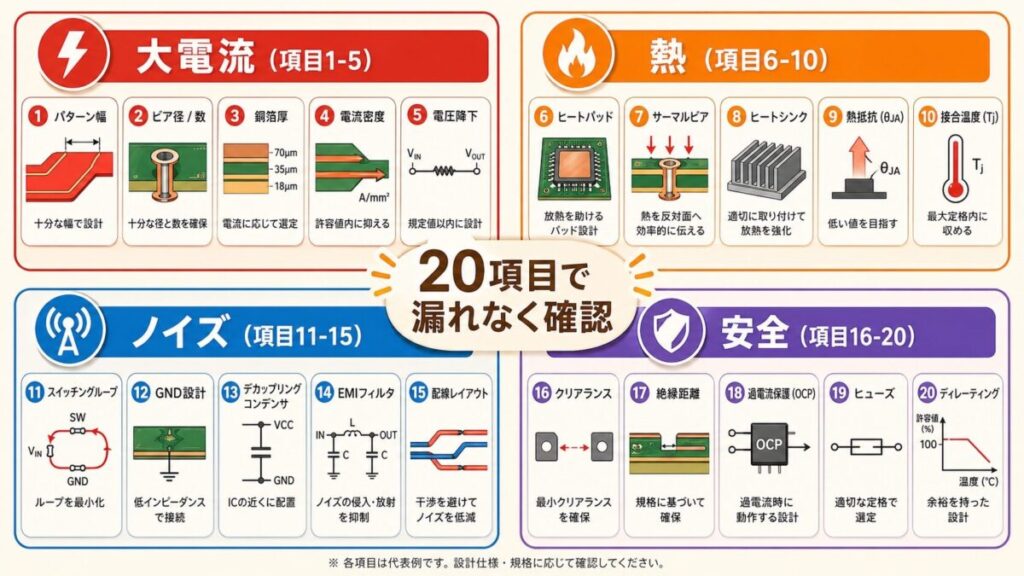

チェックリストの全体像:4カテゴリ × 20項目

パワエレ基板の設計で確認すべきポイントを、4つのカテゴリに整理しました。1カテゴリ5項目、合計20項目です。

①大電流

パターン幅・ビア数・銅箔厚・電流ループ・コネクタ容量

②熱

放熱パッド・サーマルビア・ヒートシンク・温度上昇・ディレーティング

③ノイズ

スナバ・ループ面積・GND分離・パスコン・ゲート駆動

④安全

沿面距離・絶縁・保護回路・ヒューズ・規格対応

使い方のコツ
レビュー前に上から順番にチェックを入れていきましょう。1項目あたり30秒〜1分で確認できる粒度に整えてあります。判断に迷う項目があれば、そのセクションの関連記事リンクで深掘り学習してください。

CADを触る前に知っておくべき「基板作りの基本」を網羅。
初めての基板設計から実装まで、手順に迷子にならないための分かりやすい入門書はこちら

カテゴリ①大電流:パターン溶断・ビア焼損を防ぐ5項目

パワエレ基板で最初にやりがちな失敗が「大電流の流れる経路の容量不足」です。普通のデジタル基板の感覚で配線すると、ビアやパターンが焼け落ちます。

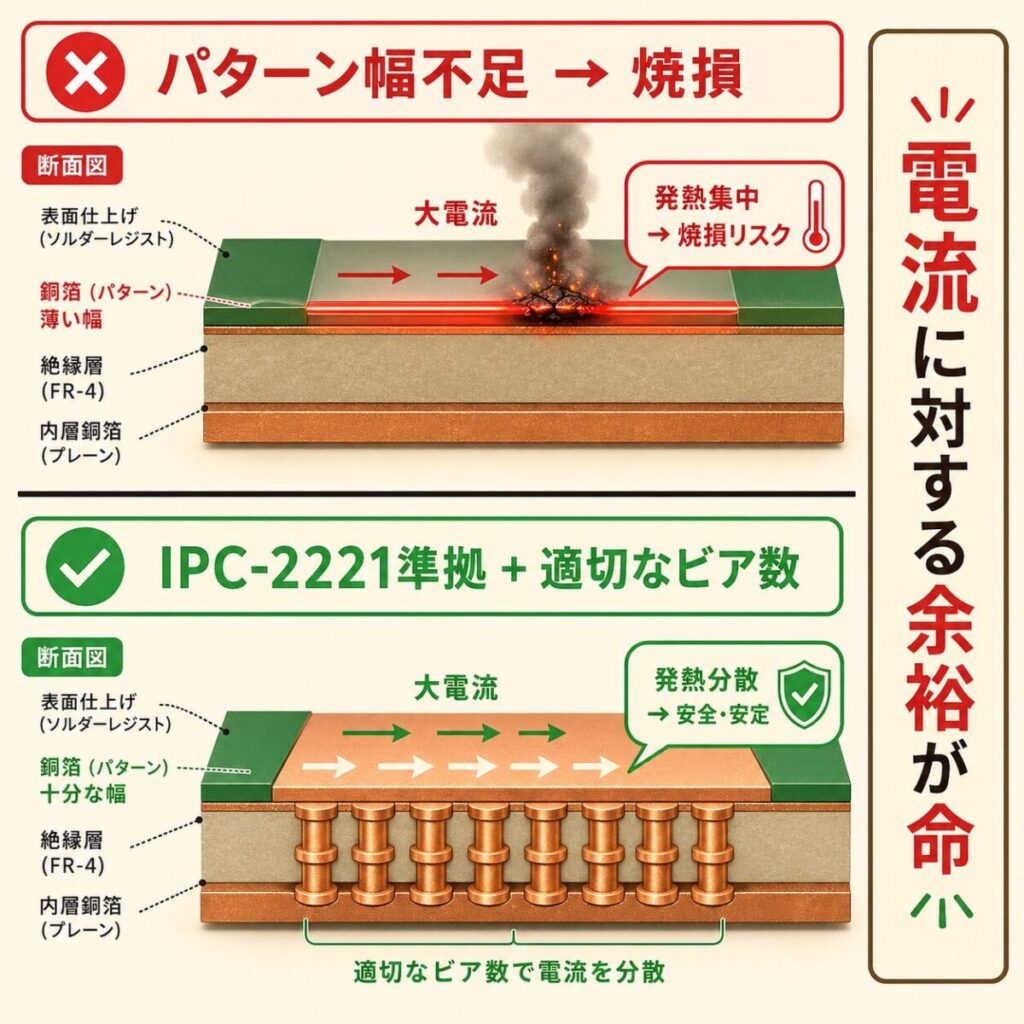

項目1:パターン幅は許容電流に対して十分か?

大電流配線のパターン幅はIPC-2221に基づいて設計する必要があります。「太ければOK」ではなく、許容電流・温度上昇・銅箔厚から逆算します。

電流 必要幅(35μm銅箔・10℃上昇)
5A 約3.0mm
10A 約7.5mm
20A 約20mm(または70μm銅箔へ変更)

項目2:ビアの本数は電流に対して十分か?

1本のビアの許容電流は約1〜3A。10A流すなら最低4〜10本のビアを並列で配置しないと、ビアが焼損します。設計レビューで最も指摘されるのがココです。

項目3:銅箔厚は適切か?(35μm or 70μm or 105μm)

標準の35μmで足りない大電流回路には70μm・105μmを選択。基板全体ではなく特定層だけ厚銅箔にする「混在仕様」もあります。コストと許容電流のバランスで決めましょう。

項目4:内層パターンの許容電流は外層と区別したか?

内層は外層よりも放熱が悪いため、許容電流は約0.5〜0.7倍に下がります。「外層と同じ幅でOK」と思って設計すると、内層パターンだけが過熱します。

項目5:大電流ミス・パターン溶断のリスクは潰したか?

大電流基板での「やりがちな5大失敗」を確認。ビアの集中・コネクタ容量不足・狭いネック部・サーマルパッド配線・GND分離忘れ。これらの典型ミスを設計時に潰しておきましょう。

カテゴリ②熱:パワー半導体を熱から守る5項目

パワエレ基板の故障で最も多いのが熱破壊です。パワー半導体は「電気を熱に変えてしまう装置」と言ってもいいくらい発熱します。Tj(接合部温度)が定格を超えた瞬間、デバイスは死にます。

項目6:放熱パッドは部品に正しく確保したか?

QFNパッケージや表面実装パワーパッケージには、必ず放熱パッドの設計が必要です。データシートの推奨フットプリントを必ず確認してください。

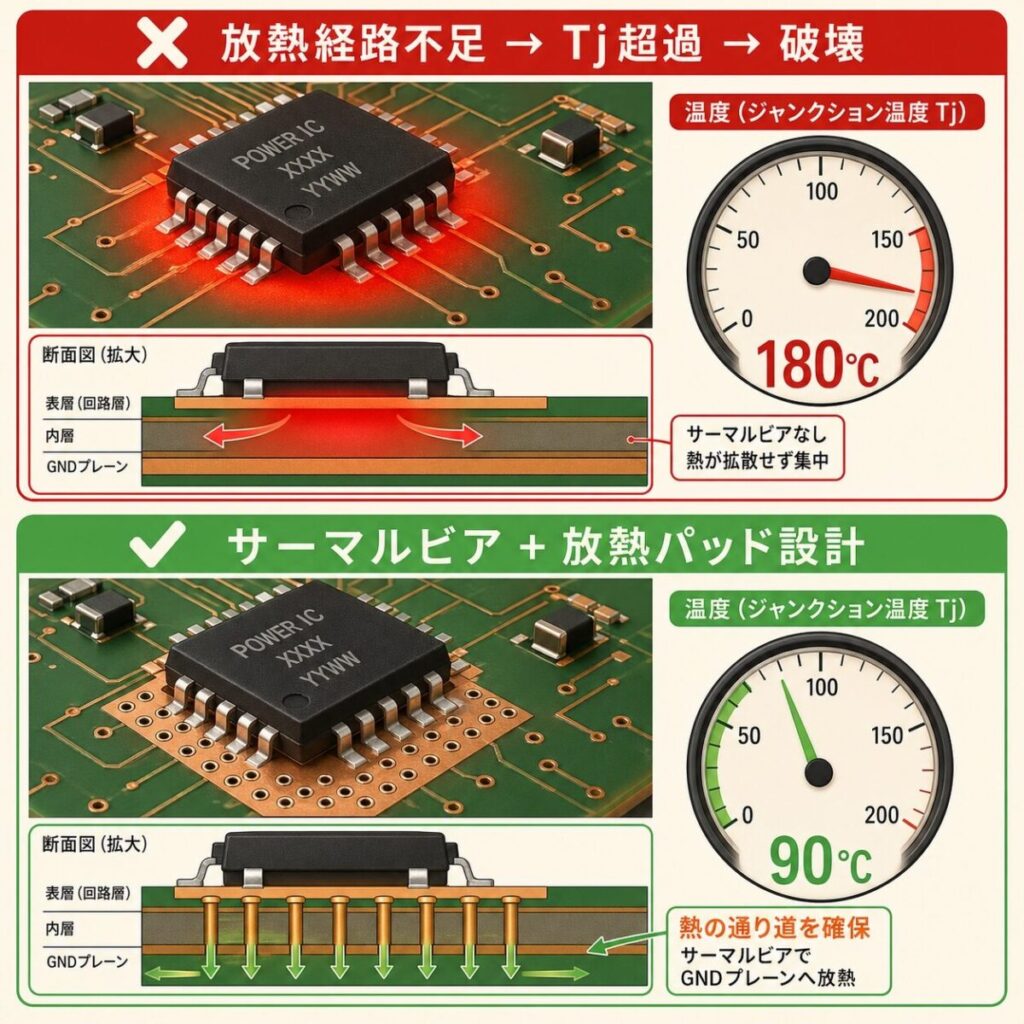

項目7:サーマルビアは適切な数・配置か?

放熱パッドの熱を内層や裏面のGNDプレーンに逃がすため、サーマルビアを格子状に配置します。本数の目安は「パッド面積1mm²あたり1本以上」。

項目8:熱抵抗計算でTjが定格内に収まるか?

損失W × 全熱抵抗℃/W + 周囲温度Ta = Tj。この計算で「定格Tj_max(150℃など)」を超えないことを確認します。多くの場合、ディレーティング(80%以下)まで含めて検討します。

項目9:ヒートシンクが必要な場合、選定は適切か?

基板だけで放熱しきれない大損失デバイスにはヒートシンクが必要。必要熱抵抗から逆算し、自然空冷か強制空冷かを決めます。

項目10:熱暴走のリスクは潰したか?

温度が上がる→特性が変わる→さらに発熱→温度がもっと上がる。この「熱暴走」のループに入らない設計になっているかを確認します。マージンと保護回路の二段構えが必要。

カテゴリ③ノイズ:スイッチングノイズ・誤動作を防ぐ5項目

パワエレ基板はノイズの発生源です。スイッチングのたびにdV/dt・dI/dtが大きく変化し、自分自身の制御信号や周辺回路を狂わせます。設計段階で対策を組み込んでおかないと、EMC試験で必ず痛い目に遭います。

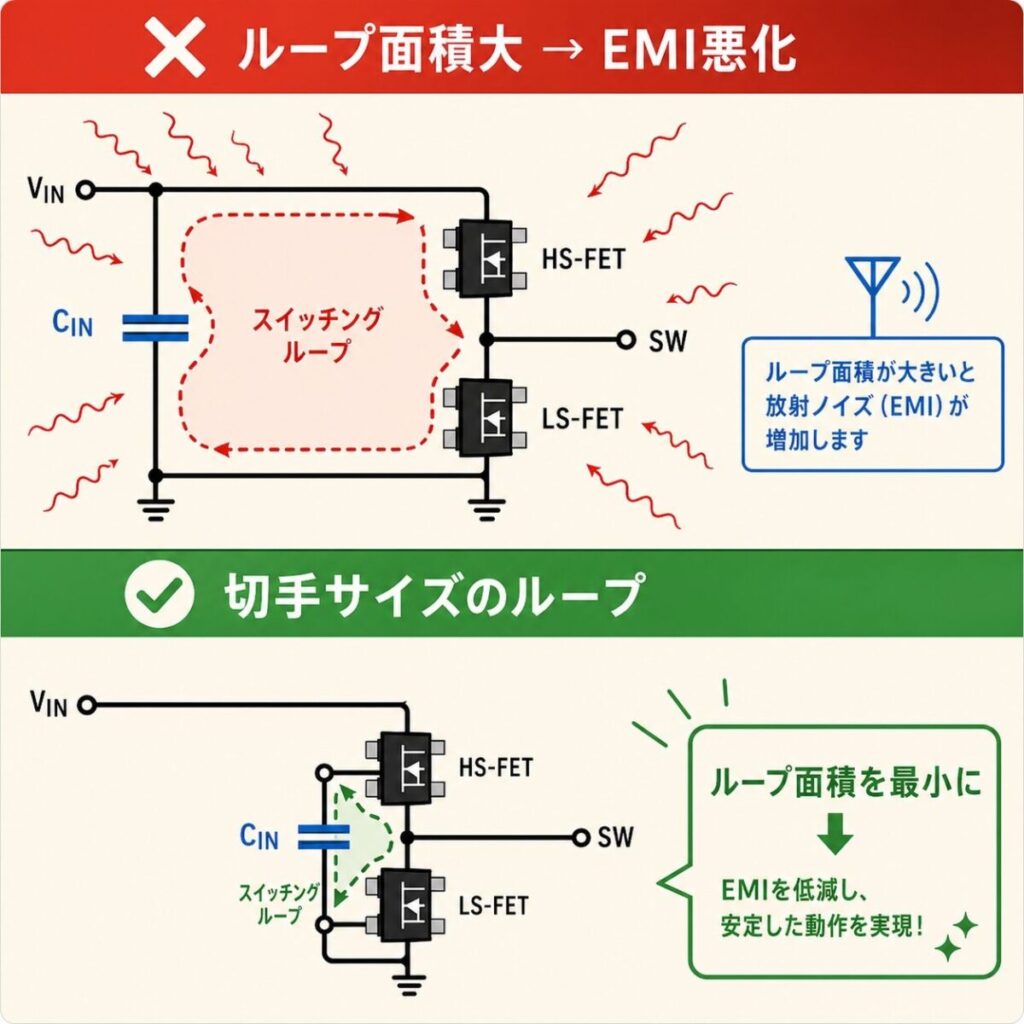

項目11:スイッチングループ面積は最小化したか?

ハイサイドFET→ローサイドFET→入力コンデンサのループは、ノイズの主発生源。このループ面積を「切手サイズ以下」に抑えることが鉄則です。

項目12:パワーGNDと信号GNDは適切に分離されているか?

パワー部の大電流を信号GND経由に流してはいけません。1点アース・スター接続を意識して、ノイズ汚染源を物理的に分離します。

項目13:パスコンとバルクコンデンサは適切に配置したか?

ICのVCCピンの直近にセラコンのパスコン、その先にバルクの電解コンデンサ。この階層構造を守らないと、ノイズが基板全体に拡散します。

項目14:ゲート駆動配線はリンギングを抑える設計か?

ゲート抵抗値・ゲートループ面積・ケルビン接続の有無を確認。ゲート駆動が荒れると、スイッチング損失が増えてEMI悪化の連鎖が始まります。

関連記事
ゲートドライブ配線の引き方|リンギングを抑えるパターン設計 →

項目15:スナバ回路・EMIフィルタは入れたか?

サージ電圧の吸収にはスナバ回路、伝導ノイズ対策にはラインフィルタ。VCCI・CEマーキングの規格をクリアするには、これらの対策を最初から組み込んでおく必要があります。

入門書を読み終え、いざ実務レベルの基板設計へ!
もう一段上の「ノイズに強い・熱がこもらない」プロの設計手法を身につける実践集はこちら

おすすめの本

「パワエレ基板設計チェックリスト」を、実際の基板設計のテクニックとあわせて身につけたい人に向いています。CQ出版『トランジスタ技術SPECIAL』の、プリント基板設計の実用的なテクニックを集めた号です。

【入門】パワエレ基板設計の全体像|信号基板との違いを理解する
あわせて読みたい
【入門】パワエレ基板設計の全体像|信号基板との違いを理解する

パワエレ基板と信号基板の設計の違い

カテゴリ④安全:人を守る・製品を守る5項目

パワエレは「人を殺せる電圧」「人を殺せる電流」を扱う世界です。設計者の責任は、回路を動かすことではなく事故を起こさないこと。安全設計の項目は妥協できません。

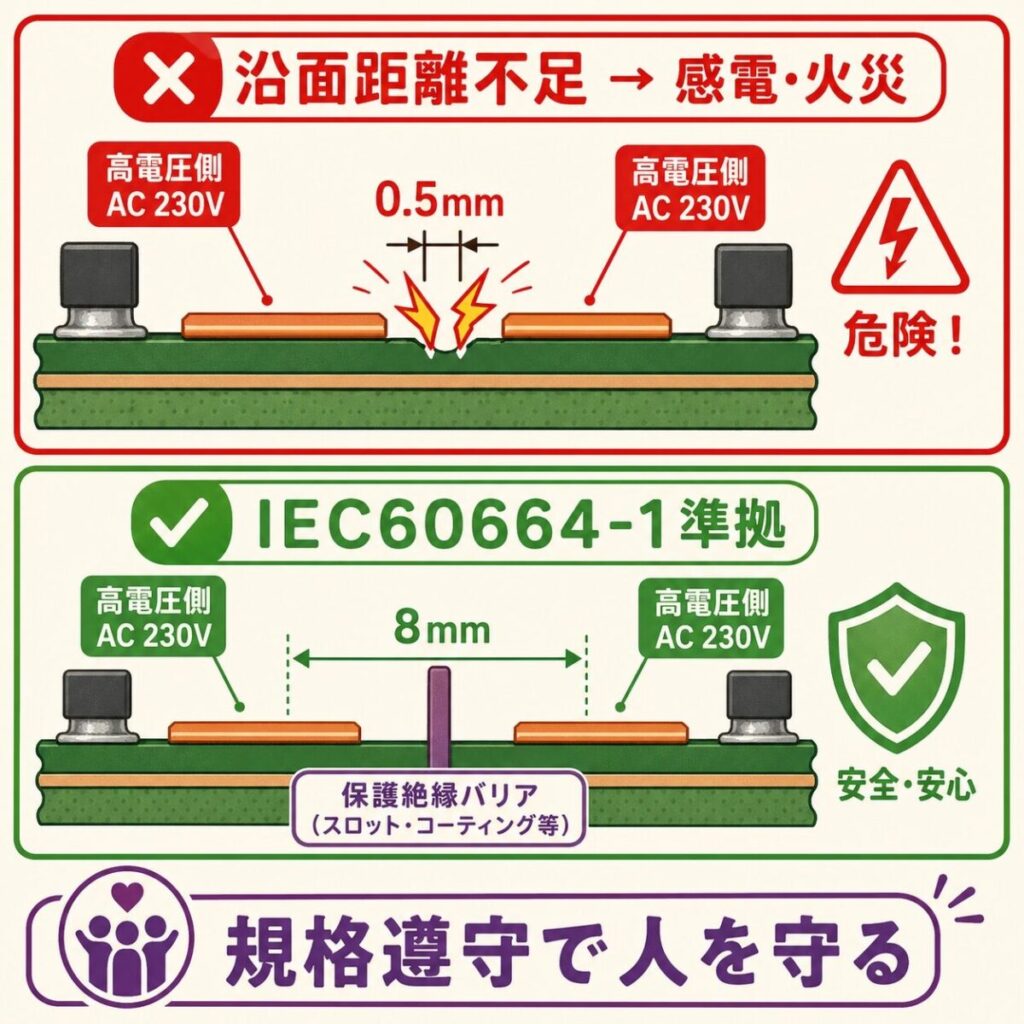

項目16:沿面距離・空間距離は規格を満たしているか?

高電圧部の隣接パターンには、絶縁のための「沿面距離」「空間距離」が規格で定められています。AC100V系なら最低でも数mm以上、業務用機器ではIEC60664-1を確認してください。

項目17:1次・2次絶縁は適切に実装されているか?

人が触れる側(2次)と高電圧側(1次)は、フォトカプラやトランスで絶縁分離するのが基本。基礎絶縁・強化絶縁・二重絶縁の設計レベルを確認します。

項目18:過電流保護(OCP)・短絡保護(SCP)は実装したか?

シャント抵抗・CT・ホール素子による電流検出と、デサチュレーション検出によるソフトシャットダウン。万一の短絡時にデバイスが破壊される前に止める仕組みは必須です。

項目19:サージ・過電圧の保護回路は配置したか?

雷サージ・配線インダクタンスのL×dI/dtによるサージ電圧から、デバイスを守るTVSダイオードやバリスタを配置します。配線が長いほどサージは大きくなります。

項目20:部品選定はディレーティング基準を満たすか?

コンデンサの耐圧は実使用電圧の1.5〜2倍、MOSFETのVDSSは1.3倍、インダクタの飽和電流は実流の1.3倍以上。「定格ギリギリ」は故障の温床です。

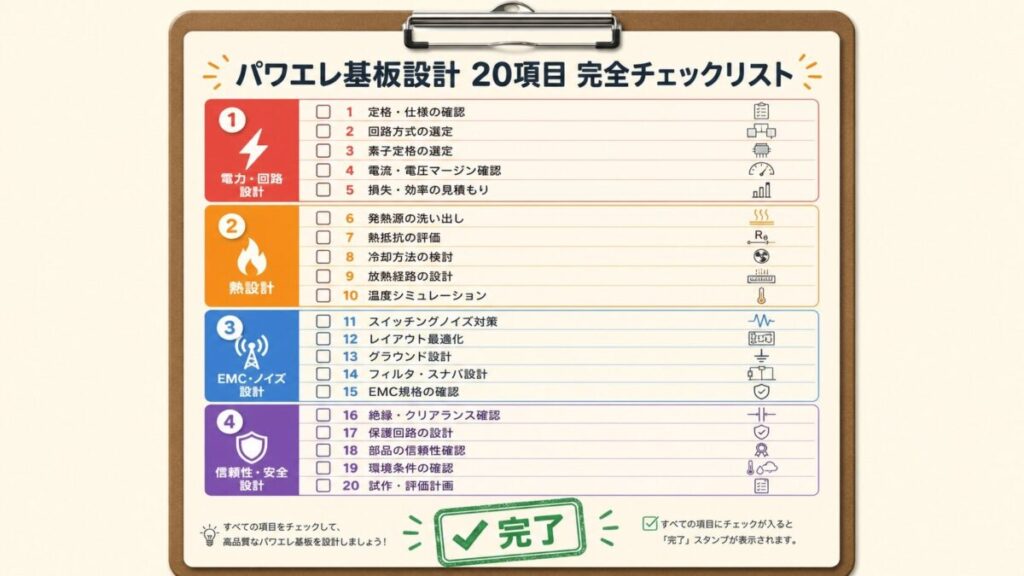

20項目チェックリスト一覧表(コピペ用)

そのままコピーして、自分のレビュー資料に貼り付けて使ってください。私自身、毎回のレビュー前にこのリストを上から順番に潰していきます。

No 分類 確認項目
1 電流 パターン幅は許容電流に対して十分か?(IPC-2221準拠)
2 電流 ビアの本数は電流に対して十分か?
3 電流 銅箔厚は適切か?(35/70/105μm)
4 電流 内層パターンは外層と区別して許容電流を計算したか?
5 電流 大電流ミス・パターン溶断リスクは潰したか?
6 熱 放熱パッドは正しく確保したか?
7 熱 サーマルビアの数・配置は適切か?
8 熱 熱抵抗計算でTjが定格内に収まるか?
9 熱 ヒートシンクの選定は妥当か?
10 熱 熱暴走のリスクを潰したか?
11 ノイズ スイッチングループ面積は最小化したか?
12 ノイズ パワーGNDと信号GNDは分離されているか?
13 ノイズ パスコン・バルクコンデンサは正しく配置したか?
14 ノイズ ゲート駆動配線はリンギング対策済みか?
15 ノイズ スナバ回路・EMIフィルタは入れたか?
16 安全 沿面距離・空間距離は規格を満たすか?
17 安全 1次・2次絶縁は適切か?
18 安全 過電流・短絡保護は実装したか?
19 安全 サージ・過電圧の保護回路を配置したか?
20 安全 部品選定はディレーティング基準を満たすか?

目に見えないスイッチングや波形の動きを、フルカラーで完全可視化。
数式だらけの専門書で挫折する前に読みたい、パワエレを「直感的に」理解できる決定版はこちら

おすすめの本

パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。

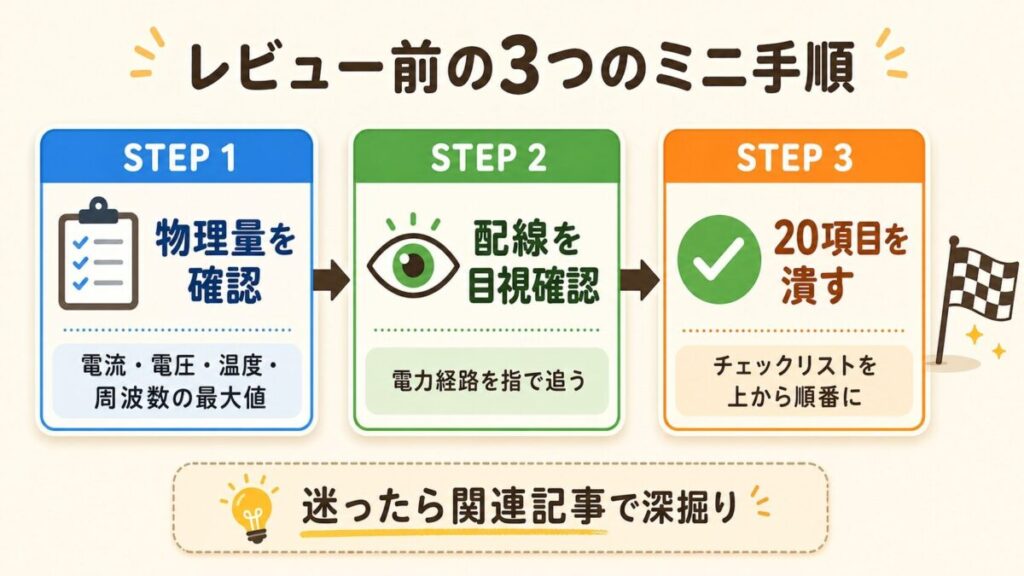

レビュー前の3つのミニ手順

20項目を一気に見るのが大変な人は、以下の3手順で段階的にチェックすると漏れが少なくなります。私もこの順番で進めています。

手順1:物理量を確認

電流・電圧・温度・周波数の最大値を仕様書で再確認。「最悪ケース」を必ず想定する。例:「定常時5Aだが、突入電流は20A」など。

手順2:配線を目視確認

CAD画面で電力経路を指で追う。①入力→②パワー段→③出力→④GND帰路。各経路の幅・ビア・GND連続性をチェック。

手順3:チェックリストで20項目を潰す

本記事のチェックリストを上から順番に確認。判断に迷った項目は、関連記事リンクから深掘り学習してから戻ってくる。

現場の声
「全部完璧」を目指す必要はありません。100点を目指すよりも、20項目のうち「自分が苦手な5項目」を意識的にチェックする方が、レビュー指摘を減らせます。自分の癖を知ることが上達への近道です。

よくある質問(FAQ)

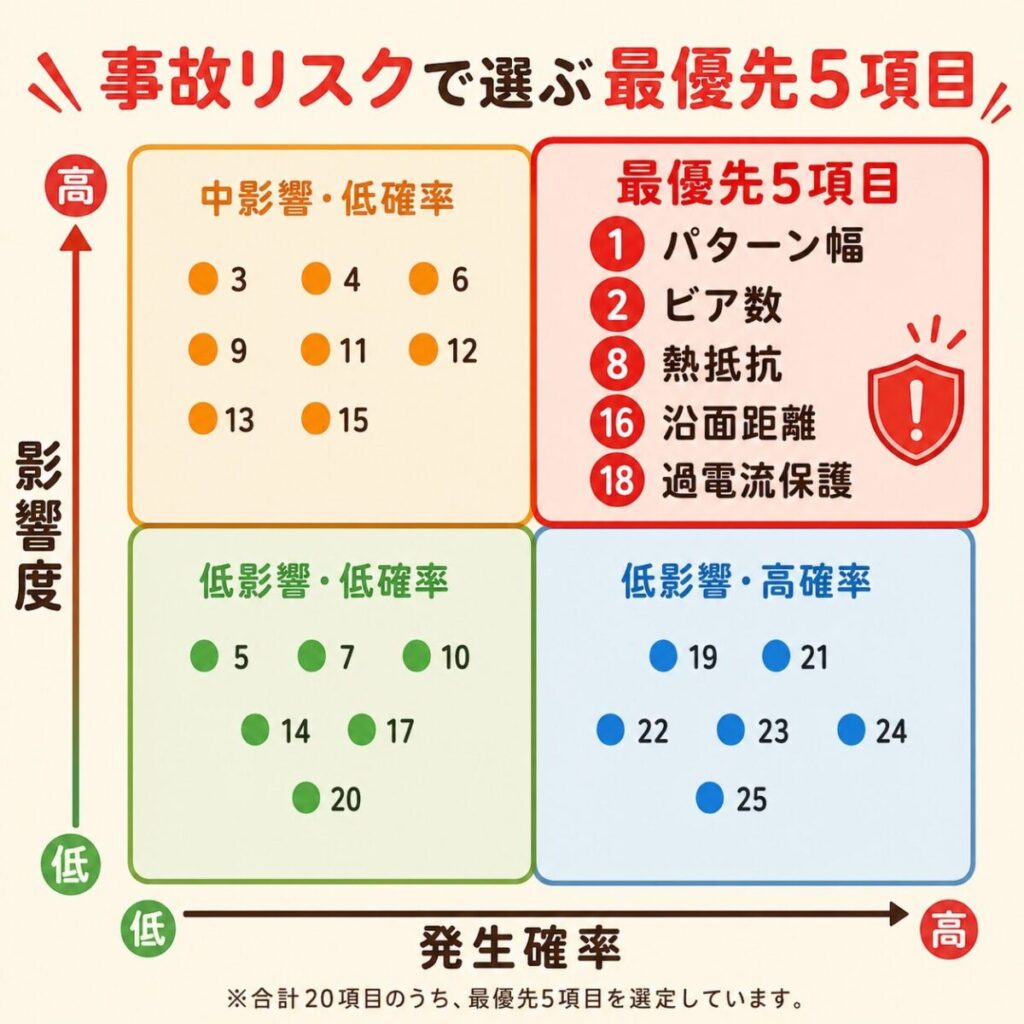

Q1. 全部の項目を毎回確認するのは大変。優先順位は?

「事故リスクが高い項目」を優先しましょう。具体的には次の5つです:

  • 項目1:パターン幅(不足→焼損)
  • 項目2:ビア数(不足→焼損)
  • 項目8:熱抵抗計算(不足→デバイス破壊)
  • 項目16:沿面距離(不足→感電・火災)
  • 項目18:過電流保護(不足→デバイス破壊・連鎖故障)

これらは「事故が起きたら人や製品に深刻なダメージ」を与える項目です。最低でもこの5項目は必ず確認してください。

Q2. パワエレ未経験で項目の意味がわからないものが多い…

焦らなくて大丈夫です。私も新人時代は半分以上の項目で「?」となっていました。各項目の関連記事リンクを順番に読んで、まずは「言葉の意味だけわかる」状態を目指しましょう。

全体像を掴むには、以下の入門記事がおすすめです。

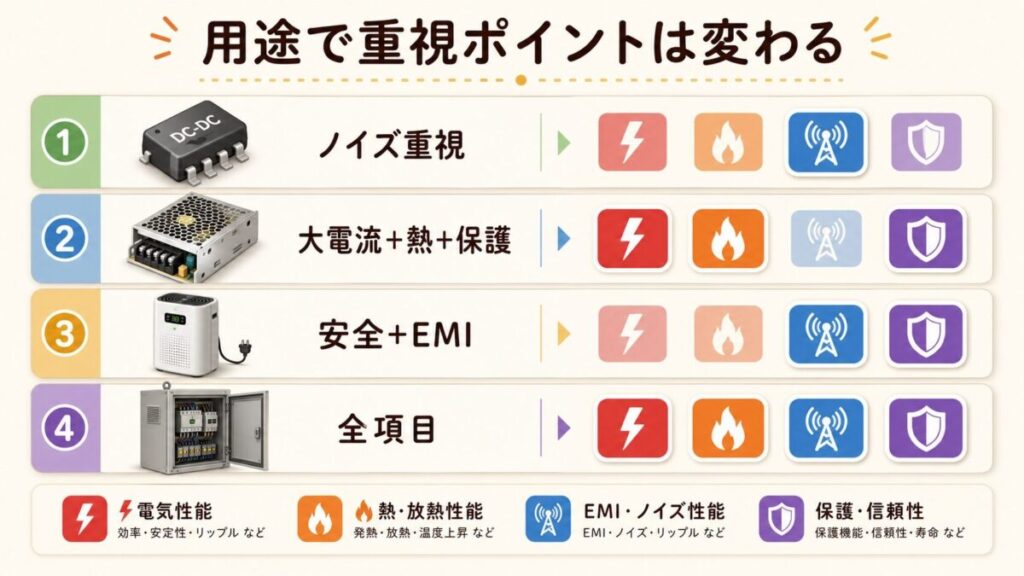

Q3. 電力系統の規模や用途で重視するポイントは変わる?

変わります。簡単に整理すると以下の通りです。

用途 重視すべき項目
小型DC-DC(数A) ノイズ(11〜15)、熱(6〜8)
中容量電源(〜数十A) 大電流(1〜5)、熱(6〜10)、保護(18〜19)
AC100V〜直接接続機器 安全(16〜17)、保護(19)、EMI(15)
産業用大電力(kW級) 全項目を網羅。妥協できる項目はほぼなし

まとめ:チェックリストはあなたの設計を救う

この記事のポイント
  • パワエレ基板の設計レビューでは、大電流・熱・ノイズ・安全の4観点で計20項目を確認する
  • 事故リスクが高い5項目(パターン幅・ビア数・熱抵抗・沿面距離・過電流保護)は最優先
  • 各項目は30秒〜1分で確認できる粒度。判断に迷ったら関連記事で深掘り学習
  • 「全部完璧」より「自分の苦手を意識的に潰す」が現実的なアプローチ
  • このリストをブックマークして、毎回のレビュー前に見返す習慣をつくる

パワエレ基板の設計は、新人時代に「すべての項目を完璧にチェック」するのは無理です。私も最初の数年は、レビューで毎回ボコボコにされました。

でも、こうしたチェックリストを毎回見返す習慣をつけると、3年・5年とキャリアを重ねるうちに、自然と「何を見るべきか」が体に染み付いてきます。先輩が一瞬で見抜く「視点」の正体は、こういうチェックリストの内面化です。

このチェックリストを使い倒して、設計レビューの常連被指摘者から、堂々と説明できる設計者へ。一歩ずつ進んでいきましょう。
