「部品配置が8割」——これはパワエレ設計者の間でよく言われる格言です。
配線（ルーティング）に入る前の部品配置の段階で、基板の性能はほぼ決まります。配置がまずいと、どんなに頑張って配線しても、熱問題やノイズ問題を解決できません。
逆に言えば、部品配置さえ正しければ、配線は「つなぐだけ」で済みます。この記事では、パワエレ基板の部品配置で最初に決めるべき3つの鉄則を、具体的な手順とともに解説します。
この記事は「パワエレ基板設計の全体像」と「層構成の決め方」を理解している方向けです。
→ 【入門】パワエレ基板設計の全体像｜信号基板との違いを理解する
→ 【完全図解】基板の層構成の決め方｜2層・4層・6層をどう使い分けるか
部品配置の3つの鉄則｜これを守れば失敗しない
パワエレ基板の部品配置には、絶対に守るべき3つの鉄則があります。この3つを意識するだけで、配置の質は劇的に向上します。
発熱部品の配置
熱を逃がせる場所に
放熱経路を確保
入出力の分離
入力→スイッチング→出力
一方向の流れを作る
電流経路の最短化
ループ面積を最小化
ノイズの発生を抑制
この3つは優先順位の順番でもあります。まず発熱部品の配置を決め、次に入出力の分離を確認し、最後に電流経路を最適化する。この順番で考えると、手戻りが少なくなります。
・発熱部品は物理的な制約（ヒートシンク、エアフロー）が大きく、後から動かしにくい
・入出力の分離はコネクタ位置に依存し、筐体設計とも関連する
・電流経路は配置が決まれば自然と決まる部分が多い
→ 制約の大きいものから先に決めるのが鉄則
鉄則①：発熱部品の配置｜熱を逃がせる場所に置く
パワエレ基板で最も重要なのが、発熱部品（MOSFET、IGBT、ダイオード、インダクタなど）の配置です。これらの部品は数W〜数十Wの熱を発生させるため、適切な放熱経路を確保しないと壊れます。
発熱部品の配置で考えるべき5つのポイント
ヒートシンクの取り付けスペース
ヒートシンクを取り付ける場合、その分の高さ・面積を確保する。周囲の部品と干渉しないか確認。
エアフローの方向
ファンがある場合、風の「上流」に発熱部品を置かない。温まった空気が他の部品を加熱してしまう。
発熱部品同士の間隔
発熱部品を近くに並べると、互いの熱が干渉して温度が上昇。最低10mm以上の間隔を推奨。
基板端への配置
発熱部品は基板の端（特に筐体に接する辺）に配置すると、筐体への放熱が容易になる。
サーマルビアの配置スペース
パッド直下にサーマルビアを配置するスペースを確保。後から追加しようとしても場所がないことが多い。

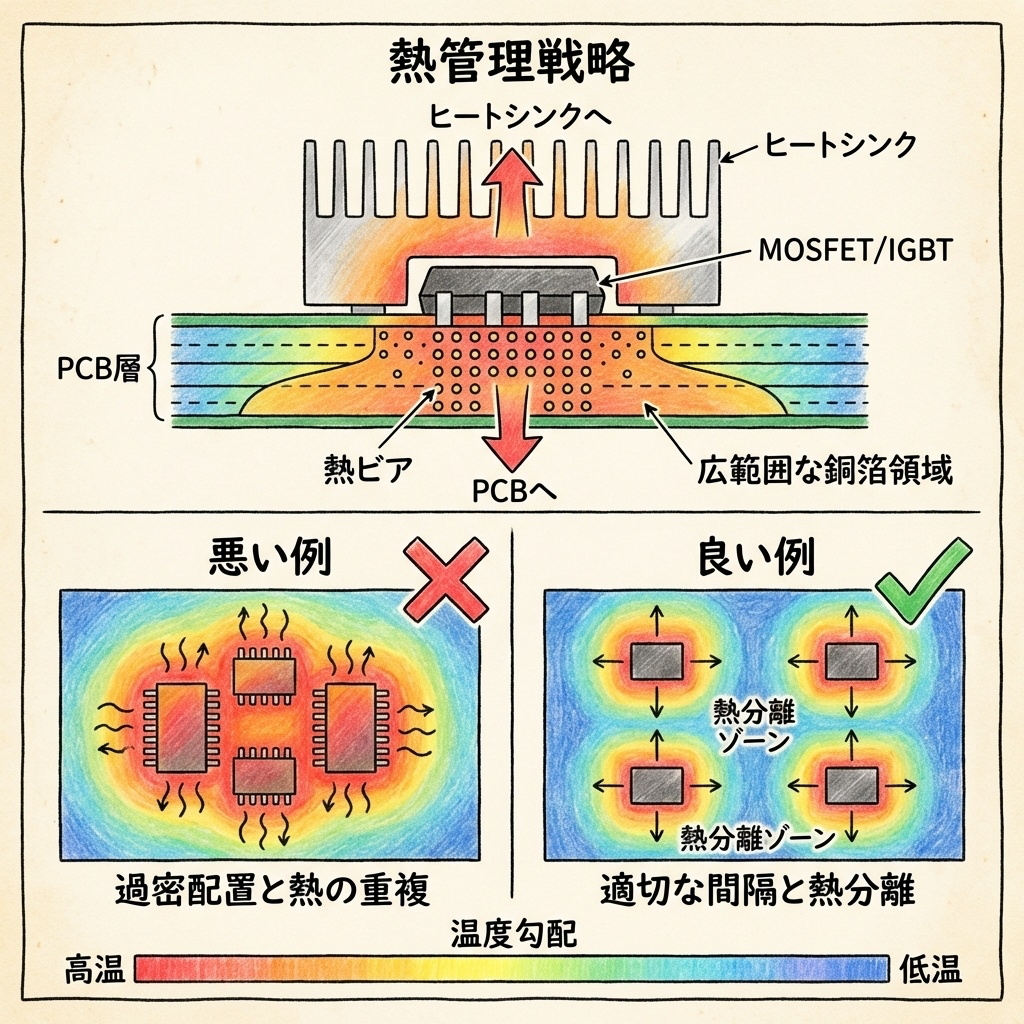

発熱部品の配置パターン｜良い例・悪い例
❌ 悪い配置例
🔥 熱が集中 🔥
- 発熱部品が密集している
- 熱の干渉で温度上昇
- ヒートシンクが付けられない
- 基板中央で放熱経路がない
発熱部品ごとの配置ポイント
発熱部品といっても、種類によって配置のポイントは異なります。代表的な部品ごとに解説します。
MOSFET / IGBT（パワー半導体）
| 項目 | 配置のポイント |
|---|---|
| 放熱方法 |
表面実装型（D2PAKなど）：パッド直下にサーマルビアを配置 スルーホール型（TO-220など）：ヒートシンクへの取付を前提に配置 |
| 推奨配置 | 基板端、またはヒートシンク直下。エアフローの上流は避ける |
| 間隔目安 | 同じヒートシンクに載せる場合でも最低5mm以上、別々なら10mm以上 |
| 注意点 | ゲートドライバICはFETの近くに配置（配線インダクタンス低減） |
パワーインダクタ / トランス
| 項目 | 配置のポイント |
|---|---|
| 発熱量 | 銅損（I²R）＋鉄損で発熱。大電流品は数W〜10W以上になることも |
| 推奨配置 | エアフローが当たる位置。他の発熱部品から離す |
| 注意点 | 磁界を発生するため、制御回路（特にアナログ回路）から離す |
| 向きの考慮 | コアの向きによって磁界の漏れ方向が変わる。敏感な回路を避けて配置 |
電解コンデンサ
| 項目 | 配置のポイント |
|---|---|
| 熱の影響 | 電解コンデンサは熱に弱い。温度が10℃上がると寿命が半分に |
| 推奨配置 | 発熱部品からできるだけ離す。エアフローの下流（冷却後の空気）側に |
| 間隔目安 | MOSFET/IGBTから最低15mm以上離すのが理想 |
| 代替案 | 離せない場合は、高温対応品（105℃品など）を選定 |
電解コンデンサは「消耗品」です。周囲温度が高いと寿命が急激に短くなります。「アレニウス則」により、10℃上昇で寿命は約半分。85℃品を100℃で使うと、寿命は1/4以下になります。パワエレ基板では特に注意が必要です。
サーマルビアの配置｜放熱の「裏技」
表面実装型のパワー半導体では、サーマルビアが放熱の鍵になります。パッド直下にビアを配置して、内層や裏面に熱を逃がす手法です。
🔧 サーマルビアの配置イメージ
【断面図】
サーマルビアの設計指針
| 項目 | 推奨値 | 備考 |
|---|---|---|
| ビア径 | 0.3mm〜0.5mm | 太いほど熱抵抗は下がるが、はんだ吸い込み注意 |
| ビアピッチ | 1.0mm〜1.5mm | 密に配置するほど効果的 |
| ビア数 | パッド面積に応じて最大数 | 多いほど良い。10個以上が目安 |
| ビアフィル | 樹脂充填 or 銅めっき充填 | はんだ吸い込み防止。コストは上がる |
サーマルビアを適切に配置すると、熱抵抗を30〜50%低減できることもあります。特に4層以上の基板では、内層のGNDプレーンに熱を逃がせるため効果的です。
鉄則②：入出力の分離｜一方向の流れを作る
パワエレ基板では、「入力→スイッチング→出力」という一方向の流れを作ることが重要です。これを「ゾーニング」と呼びます。
なぜ入出力を分離するのか？
入力と出力が混在すると、以下の問題が発生します。
🔴 ノイズの回り込み
出力のスイッチングノイズが入力側に回り込み、入力フィルタの効果が減少。EMC試験で不合格になる原因に。
🟠 GNDの電位差
大電流が流れるGNDパターンで電圧降下が発生。入力側と出力側でGND電位がずれ、制御回路が誤動作。
🔵 配線の交差
入力と出力の配線が交差すると、層数が増える原因に。ルーティングも複雑化して設計工数が増加。
基本のゾーニング｜3つのエリアに分ける
パワエレ基板は、大きく3つのエリアに分けて考えます。

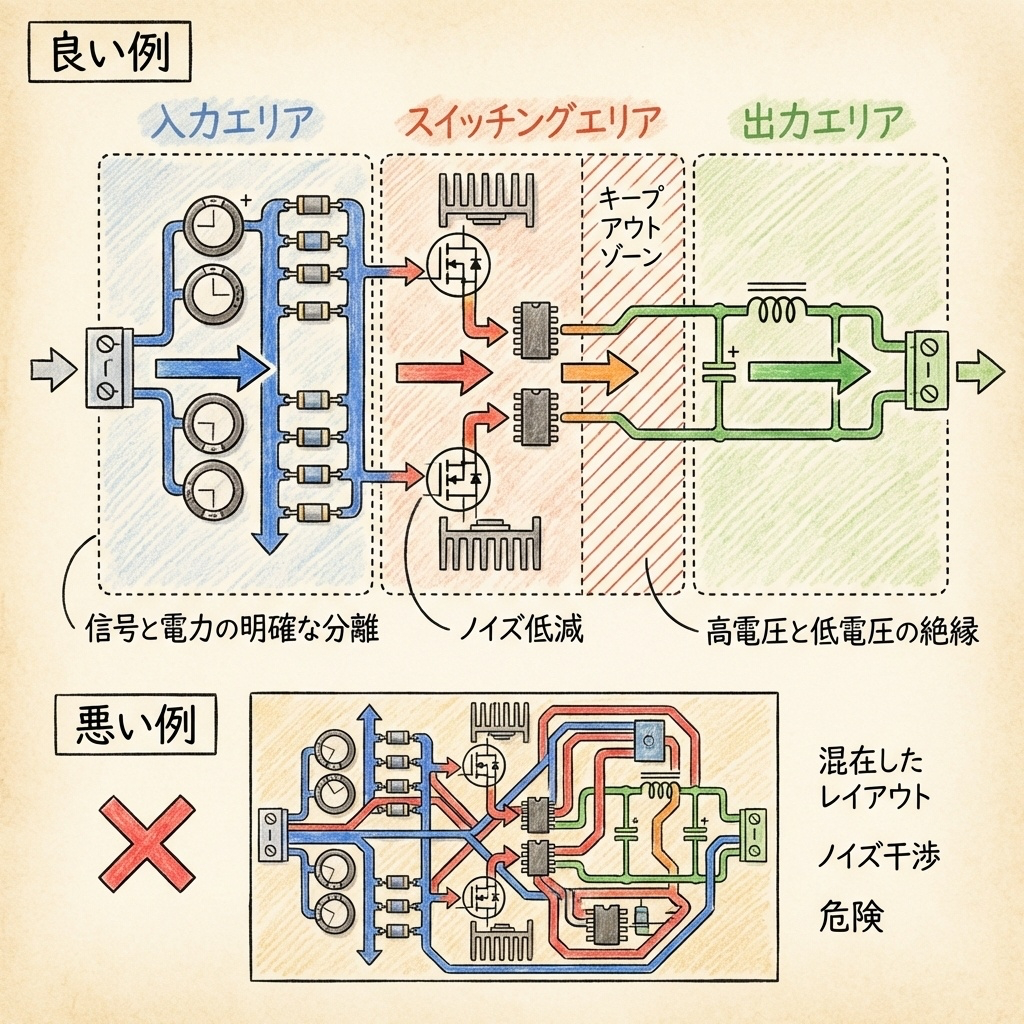

📐 基本のゾーニング構成
各エリアの役割と配置する部品
| エリア | 役割 | 主な部品 |
|---|---|---|
| 入力エリア | 外部からの電力を受け入れ、フィルタリング・安定化する | 入力コネクタ、EMIフィルタ、バルクコンデンサ、突入電流制限回路、ヒューズ |
| スイッチングエリア | 電力を高速でON/OFFして変換する（最もノイズが出る場所） | MOSFET/IGBT、ゲートドライバIC、スナバ回路、デカップリングコンデンサ |
| 出力エリア | 変換した電力を平滑化して外部に出力する | 出力インダクタ、出力コンデンサ、出力フィルタ、出力コネクタ |
制御回路の配置｜パワー部から分離する
パワエレ基板には、スイッチングを制御するための制御回路（マイコン、PWMコントローラ、電流検出回路など）が載ることが多いです。これらは「パワー部」から分離して配置する必要があります。
📐 制御回路の配置エリア
⚡ パワー部と制御部は物理的に分離 ⚡
制御回路の配置ポイント
- パワー部から物理的に離す：最低でも10mm以上、できれば20mm以上
- GNDを分離：パワーGNDと信号GNDは1点で接続（スター接続）
- 電源を分離：制御用電源はフィルタを通してパワー部から供給
- インダクタから離す：磁界の影響を受けやすいアナログ回路は特に注意
パワーGNDと信号GNDを分離する場合、「1点で接続」するのが鉄則です。複数箇所で接続すると、パワー電流が信号GNDに回り込み、かえってノイズが増えます。接続点は入力コネクタ付近のGNDが定番です。
鉄則③：電流経路の最短化｜ループ面積を最小に
パワエレ設計で最もノイズに効くのが、「電流経路（ループ）の最短化」です。電流が流れる経路の面積（ループ面積）が大きいほど、ノイズの発生・受信が増えます。
なぜループ面積が問題なのか？
電流が流れるとその周りに磁界が発生します。スイッチング回路では電流が急激に変化（dI/dt）するため、この磁界も急激に変化し、電磁ノイズ（EMI）として放射されます。
放射ノイズの強さは、ループ面積に比例します。
ループ面積を半分にすれば、ノイズも約半分に。
逆に、ループ面積が2倍になれば、ノイズも2倍に増えます。
これは「アンテナ」と同じ原理です。大きなループは大きなアンテナとなり、ノイズを効率よく放射してしまいます。

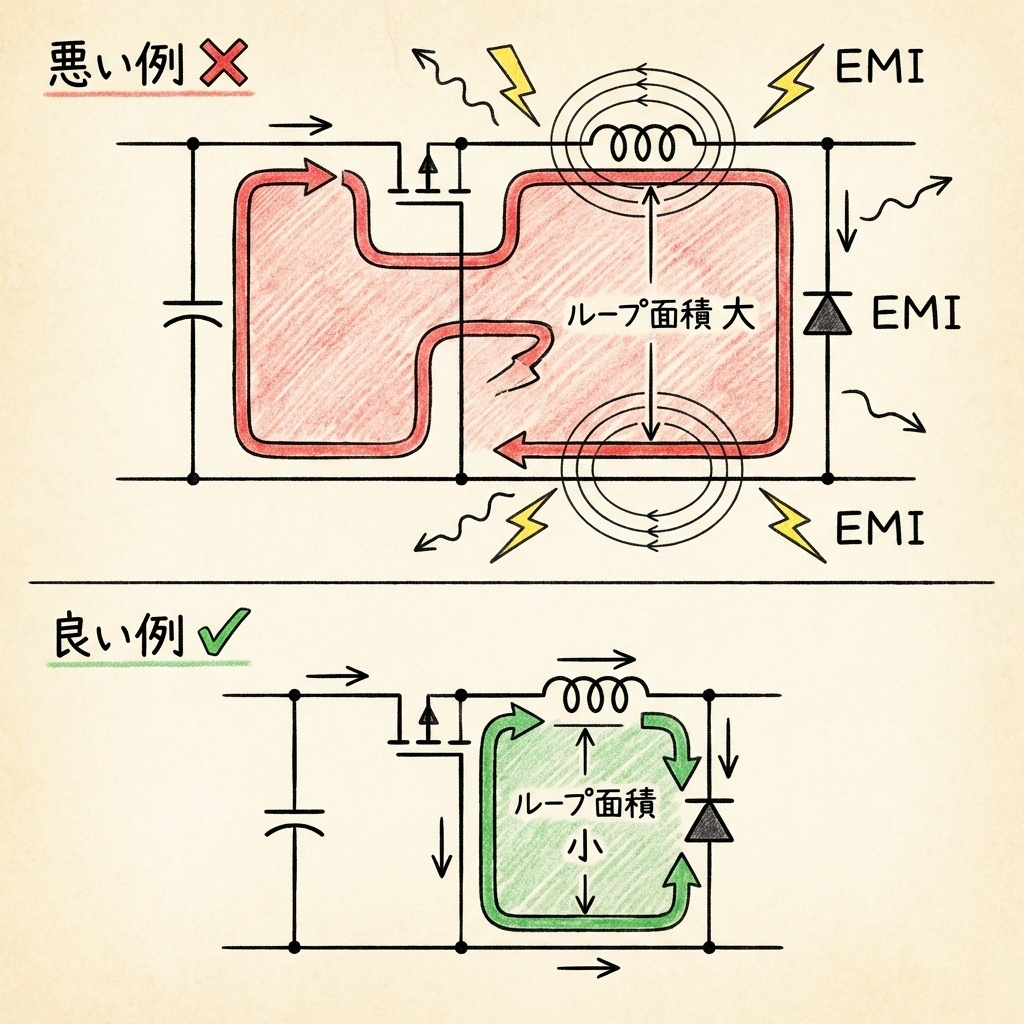

電流ループの比較｜悪い例 vs 良い例
❌ 悪い例：ループ面積が大きい
- 部品が分散している
- 電流経路が遠回り
- 大きなアンテナ = ノイズ大
- EMC試験で不合格になりやすい
✓ 良い例：ループ面積が小さい
- 部品が集中している
- 電流経路が最短
- 小さなアンテナ = ノイズ小
- EMC試験に合格しやすい
重要な電流ループ｜優先的に最短化すべき経路
パワエレ回路には複数の電流経路がありますが、特に高周波成分を含むループを優先的に最短化する必要があります。
① スイッチング電流ループ（最重要）
MOSFETがONするとき、入力コンデンサからMOSFETを通って戻ってくるループです。スイッチングの瞬間に大電流が急激に流れるため、最もノイズが出やすい経路です。
スイッチング電流ループの経路：
⚡ このループを最小化することが最優先 ⚡
② ゲート駆動ループ
ゲートドライバからMOSFETのゲート-ソース間を駆動するループです。このループが長いと、スイッチング速度が遅くなったり、誤動作の原因になります。
③ 出力電流ループ
出力コンデンサから負荷を通って戻ってくるループです。スイッチング電流ループほど高周波成分は多くないですが、大電流が流れるためパターン幅の確保が重要です。
① スイッチング電流ループ ＞ ② ゲート駆動ループ ＞ ③ 出力電流ループ
時間がない場合でも、①と②は必ず最短化してください。これだけで、EMCの問題の80%は防げます。
デカップリングコンデンサの配置｜ループ最短化の鍵
スイッチング電流ループを最短化する最も効果的な方法は、デカップリングコンデンサをMOSFETの直近に配置することです。
| コンデンサ種類 | 役割 | 配置位置 |
|---|---|---|
| セラミックC （0.1μF〜10μF） |
高周波のスイッチング電流を供給 | FETの直近（5mm以内が理想） |
| 電解C （100μF〜） |
低周波のリップル電流を吸収 | 入力エリア（FETから離れてOK） |
「コンデンサは入力コネクタの近くに置く」という信号基板の常識は、パワエレには当てはまりません。
高周波デカップリング用のセラミックコンデンサは、FETのすぐ隣に置いてください。入力コネクタ近くに置いても、スイッチング電流のループは短くなりません。

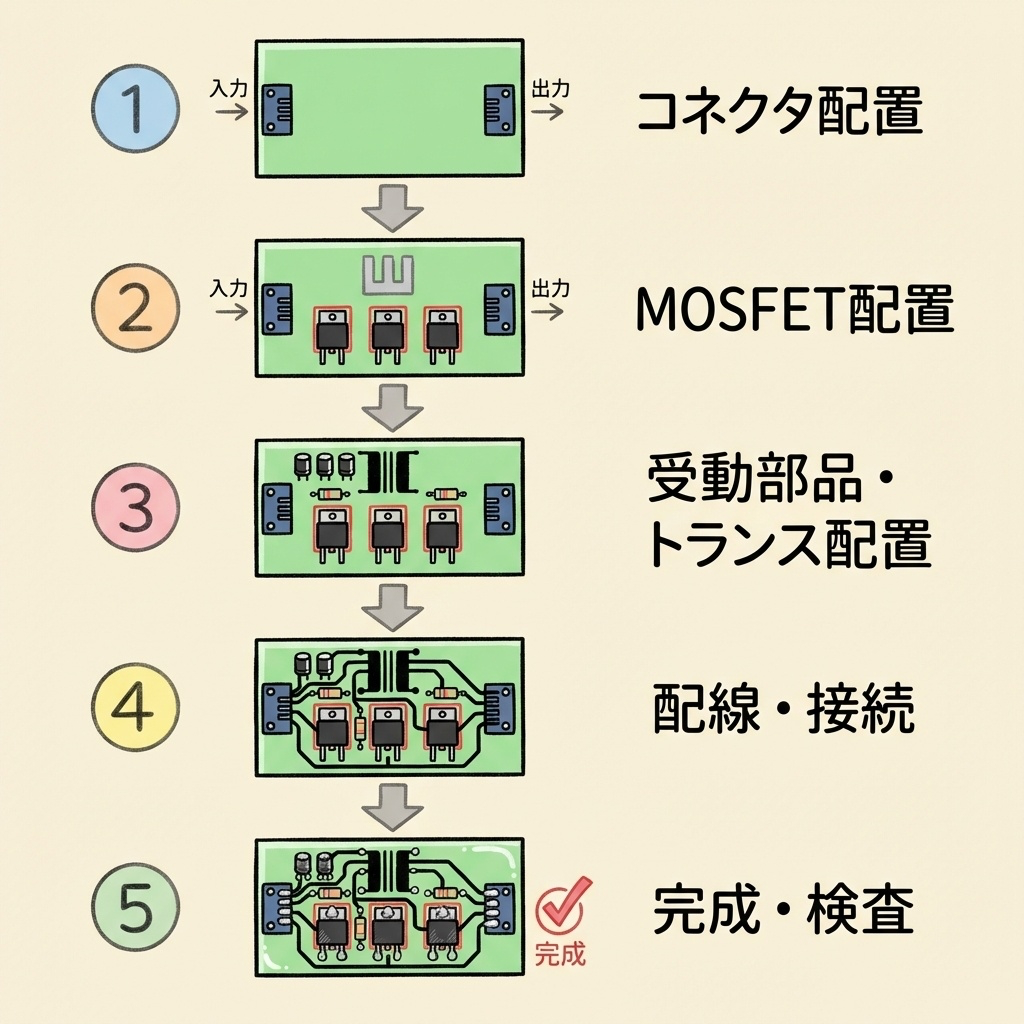

実践：部品配置の手順｜5ステップで進める
ここまでの3つの鉄則を踏まえて、実際の部品配置の手順を解説します。この順番で配置すれば、手戻りが最小限になります。
コネクタを基板端に配置
入力コネクタと出力コネクタを基板の対向する辺に配置。電力の流れが一方向になるようにする。筐体設計との整合も確認。
パワー半導体を配置（発熱部品）
MOSFET/IGBTをヒートシンク取付位置に合わせて配置。発熱部品同士は離す。エアフローの方向も考慮。
デカップリングCをFET直近に配置
セラミックコンデンサをMOSFETの5mm以内に配置。スイッチング電流ループを最短化する最重要ポイント。
インダクタ・トランスを配置
電流の流れに沿って配置。制御回路から離す（磁界の影響を避ける）。エアフローが当たる位置が理想。
制御回路をパワー部から分離して配置
マイコン、PWMコントローラ、電流検出回路などをパワー部から離して配置。GNDの接続点を1箇所に決める。
部品配置チェックリスト｜配線前に確認
配線（ルーティング）に入る前に、以下のチェックリストで部品配置を確認してください。配置がまずいまま配線を始めると、後で大きな手戻りになります。
✅ 部品配置チェックリスト
🔥 発熱部品（鉄則①）
- □ ヒートシンク取付スペースは確保されているか？
- □ 発熱部品同士は十分に離れているか？（10mm以上）
- □ 電解コンデンサは発熱部品から離れているか？（15mm以上）
- □ サーマルビアを配置するスペースはあるか？
- □ エアフローの上流に発熱部品を置いていないか？
🔀 入出力分離（鉄則②）
- □ 入力→スイッチング→出力の一方向の流れになっているか？
- □ 入力コネクタと出力コネクタは対向する位置にあるか？
- □ 制御回路はパワー部から分離されているか？
- □ パワーGNDと信号GNDの接続点は1箇所か？
⚡ 電流経路（鉄則③）
- □ デカップリングCはFETの5mm以内にあるか？
- □ ゲートドライバICはFETの近くにあるか？
- □ スイッチング電流ループは最短経路になりそうか？
- □ 高周波電流が流れる経路に不要な迂回はないか？
まとめ｜部品配置で8割決まる
この記事では、パワエレ基板の部品配置における3つの鉄則を解説しました。
📝 この記事のまとめ
- 鉄則①：発熱部品の配置 — ヒートシンク、エアフロー、サーマルビアを考慮
- 鉄則②：入出力の分離 — 入力→スイッチング→出力の一方向の流れ
- 鉄則③：電流経路の最短化 — ループ面積を最小化してノイズを抑制
- 配置の優先順位：①発熱部品 → ②入出力分離 → ③電流経路
- デカップリングCはFETの5mm以内に配置
- 制御回路はパワー部から分離（ゲートドライバは例外）
- 配線前にチェックリストで確認して手戻りを防ぐ
部品配置が正しければ、配線は「つなぐだけ」です。逆に配置がまずいと、どんなに頑張って配線しても、熱やノイズの問題は解決できません。
「配置が8割」——この言葉を胸に、じっくり時間をかけて部品配置を検討してください。
